《 建筑 CAD》

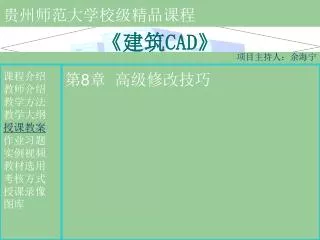

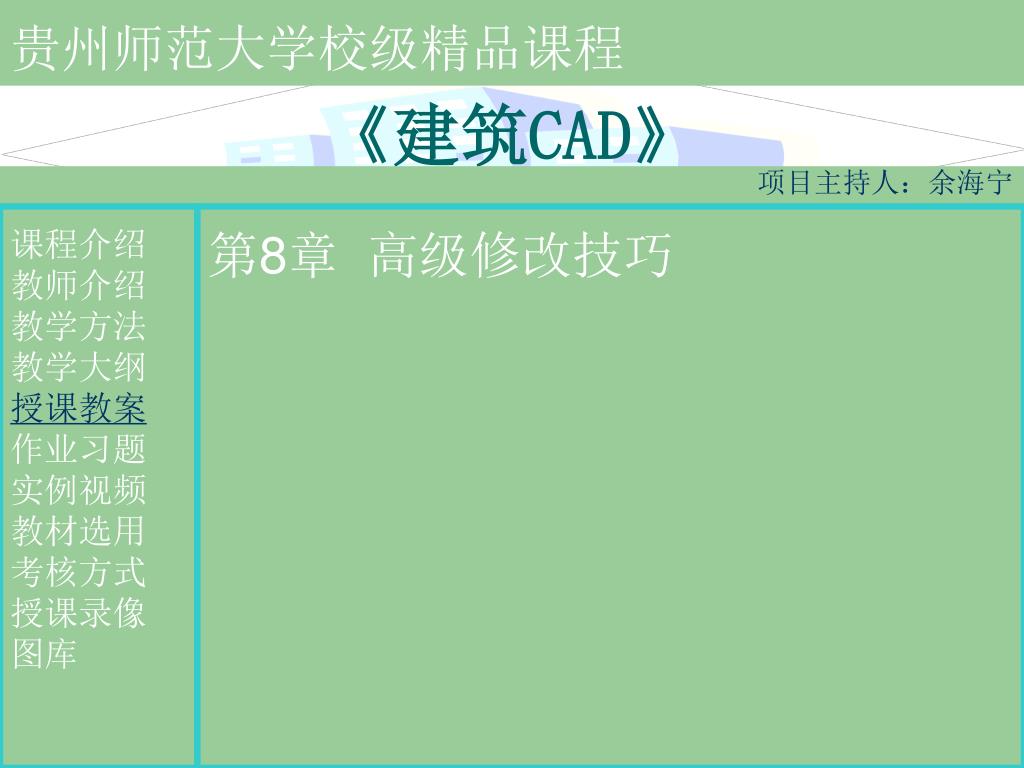

1. 贵州师范大学校级精品课程 《建筑CAD》 项目主持人：余海宁 课程介绍 教师介绍 教学方法 教学大纲 授课教案 作业习题 实例视频 教材选用 考核方式 授课录像 图库 第8章 高级修改技巧

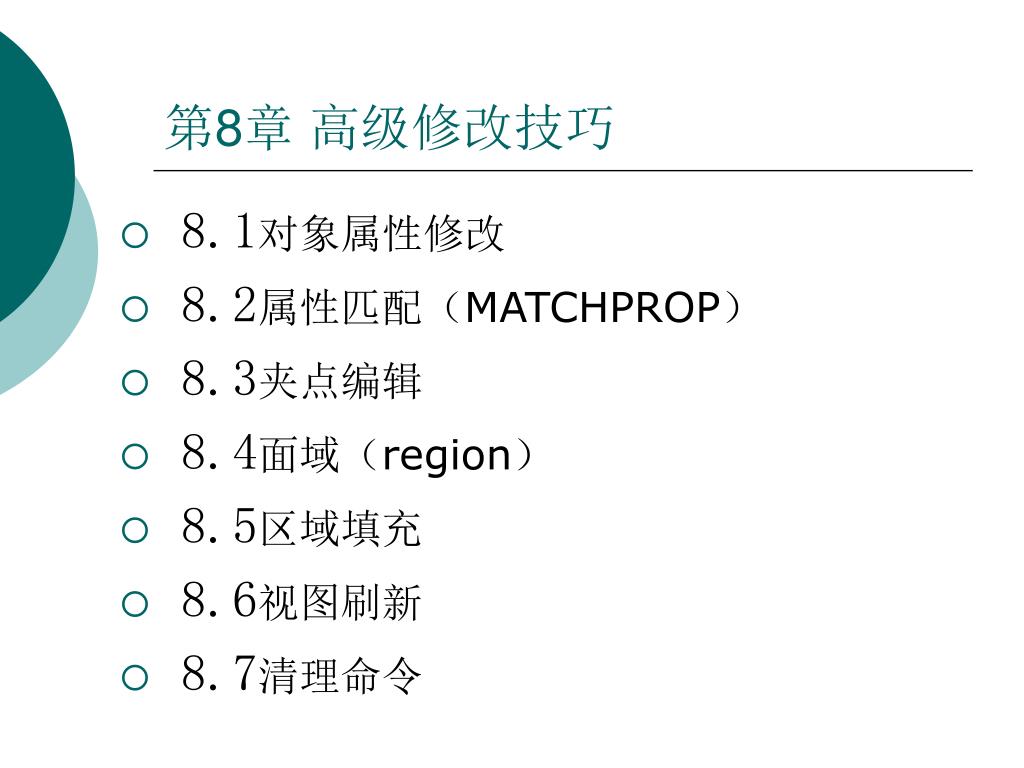

2. 第8章 高级修改技巧 • 8.1对象属性修改 • 8.2属性匹配（MATCHPROP） • 8.3夹点编辑 • 8.4面域（region） • 8.5区域填充 • 8.6视图刷新 • 8.7清理命令

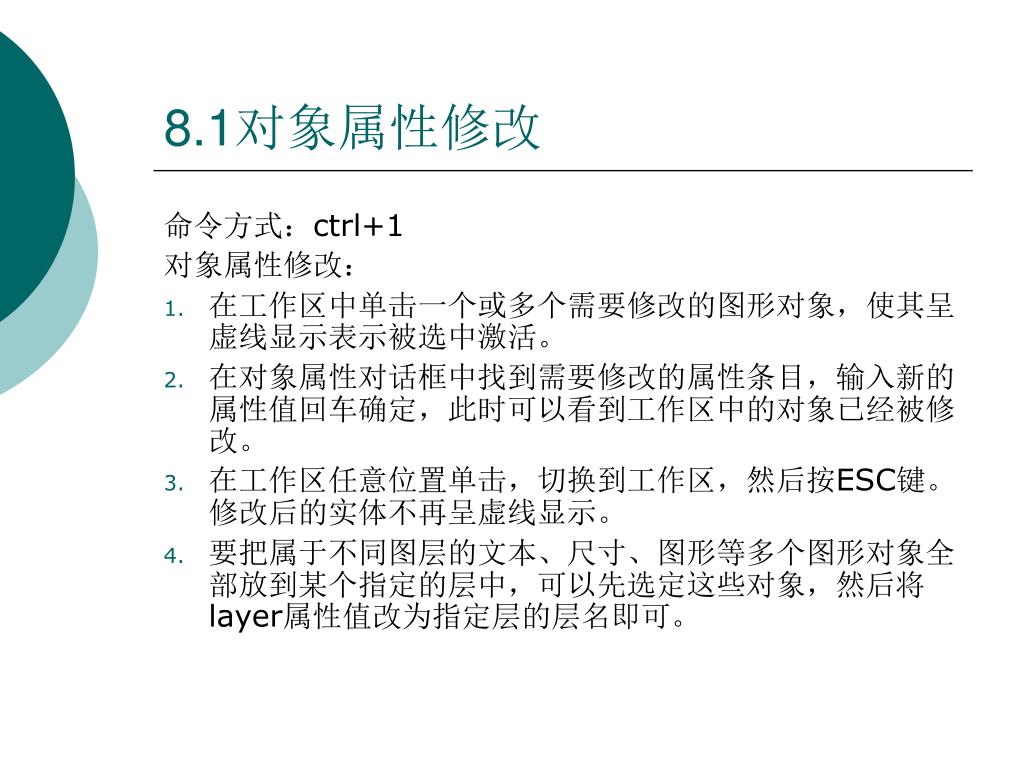

3. 8.1对象属性修改 命令方式：ctrl+1 对象属性修改： • 在工作区中单击一个或多个需要修改的图形对象，使其呈虚线显示表示被选中激活。 • 在对象属性对话框中找到需要修改的属性条目，输入新的属性值回车确定，此时可以看到工作区中的对象已经被修改。 • 在工作区任意位置单击，切换到工作区，然后按ESC键。修改后的实体不再呈虚线显示。 • 要把属于不同图层的文本、尺寸、图形等多个图形对象全部放到某个指定的层中，可以先选定这些对象，然后将layer属性值改为指定层的层名即可。

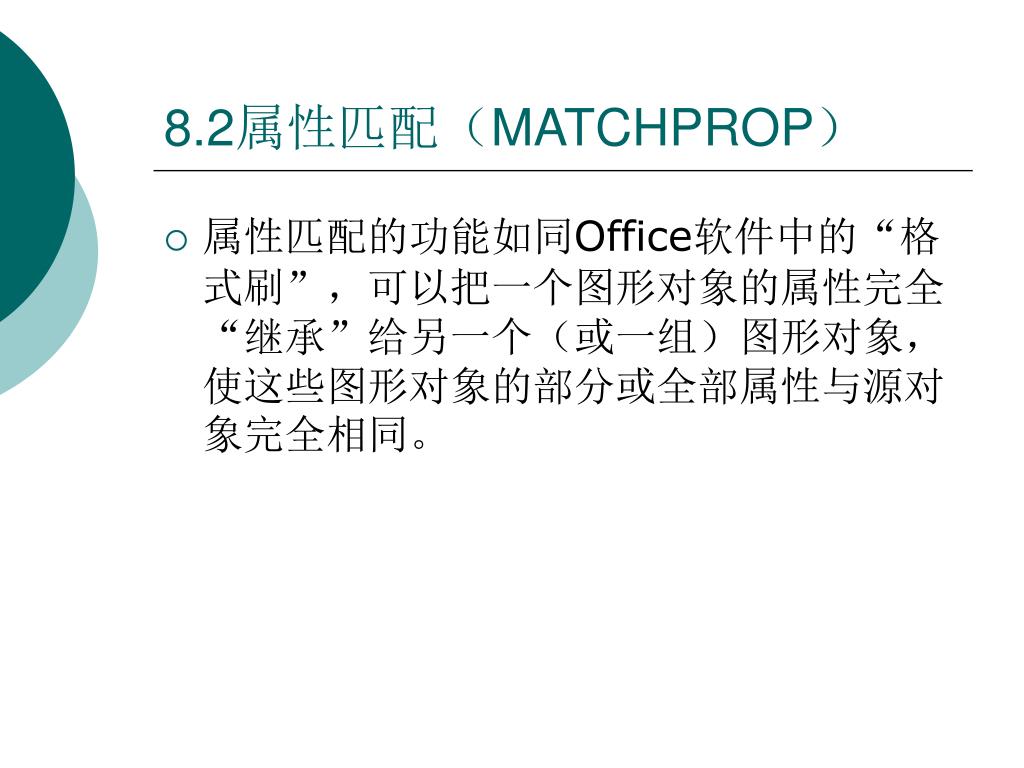

4. 8.2属性匹配（MATCHPROP） • 属性匹配的功能如同Office软件中的“格式刷”，可以把一个图形对象的属性完全“继承”给另一个（或一组）图形对象，使这些图形对象的部分或全部属性与源对象完全相同。

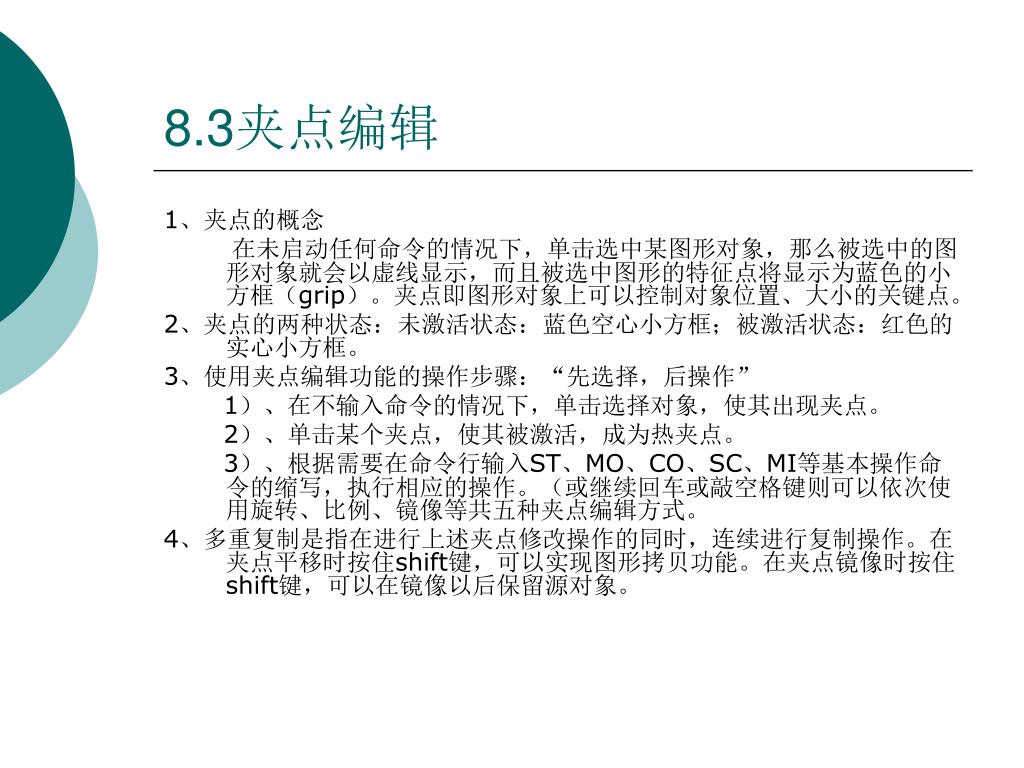

5. 8.3夹点编辑 1、夹点的概念 在未启动任何命令的情况下，单击选中某图形对象，那么被选中的图形对象就会以虚线显示，而且被选中图形的特征点将显示为蓝色的小方框（grip）。夹点即图形对象上可以控制对象位置、大小的关键点。 2、夹点的两种状态：未激活状态：蓝色空心小方框；被激活状态：红色的实心小方框。 3、使用夹点编辑功能的操作步骤：“先选择，后操作” 1）、在不输入命令的情况下，单击选择对象，使其出现夹点。 2）、单击某个夹点，使其被激活，成为热夹点。 3）、根据需要在命令行输入ST、MO、CO、SC、MI等基本操作命令的缩写，执行相应的操作。（或继续回车或敲空格键则可以依次使用旋转、比例、镜像等共五种夹点编辑方式。 4、多重复制是指在进行上述夹点修改操作的同时，连续进行复制操作。在夹点平移时按住shift键，可以实现图形拷贝功能。在夹点镜像时按住shift键，可以在镜像以后保留源对象。

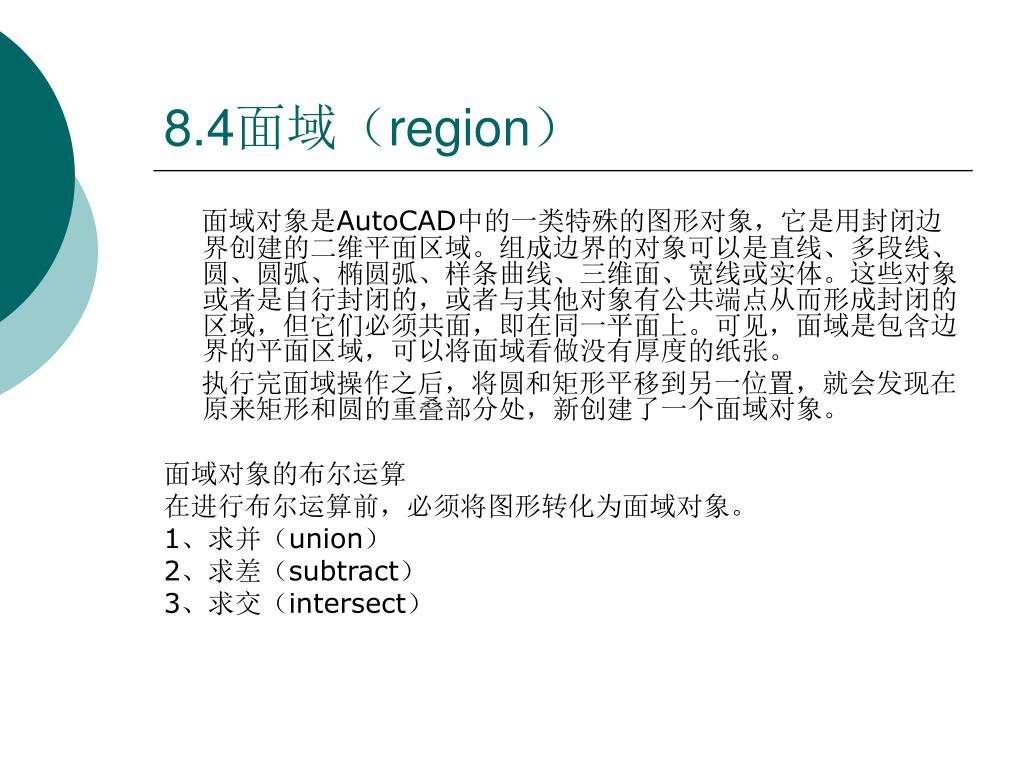

7. 8.4面域（region） 面域对象是AutoCAD中的一类特殊的图形对象，它是用封闭边界创建的二维平面区域。组成边界的对象可以是直线、多段线、圆、圆弧、椭圆弧、样条曲线、三维面、宽线或实体。这些对象或者是自行封闭的，或者与其他对象有公共端点从而形成封闭的区域，但它们必须共面，即在同一平面上。可见，面域是包含边界的平面区域，可以将面域看做没有厚度的纸张。 执行完面域操作之后，将圆和矩形平移到另一位置，就会发现在原来矩形和圆的重叠部分处，新创建了一个面域对象。 面域对象的布尔运算 在进行布尔运算前，必须将图形转化为面域对象。 1、求并（union） 2、求差（subtract） 3、求交（intersect）

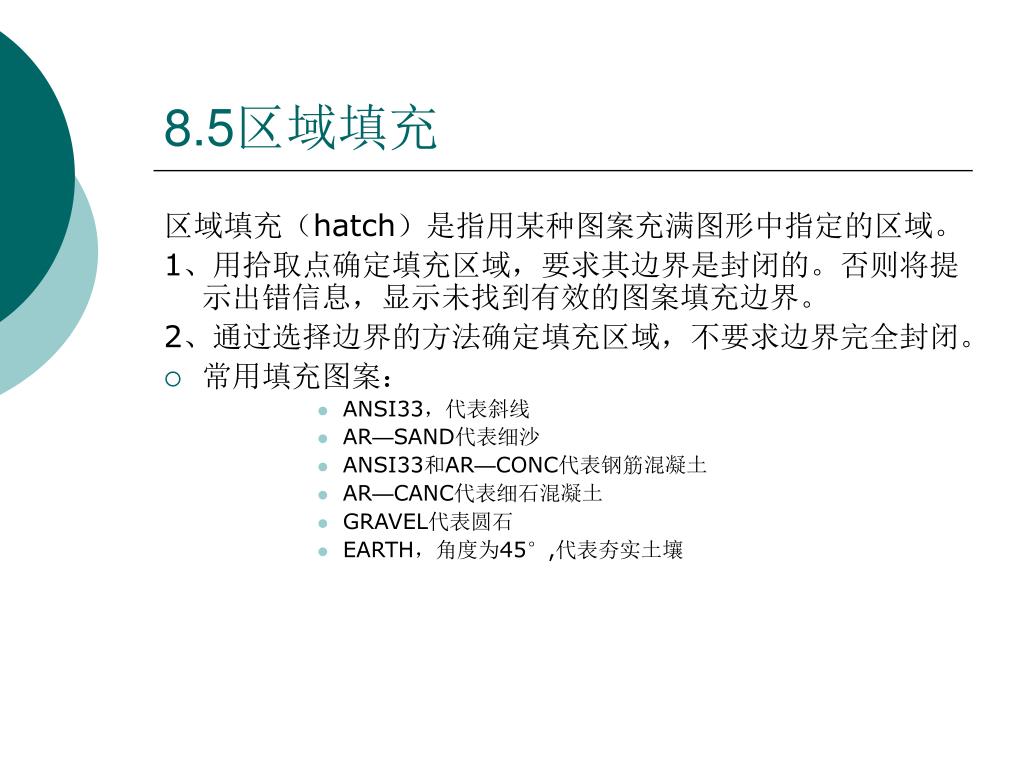

9. 8.5区域填充 区域填充（hatch）是指用某种图案充满图形中指定的区域。 1、用拾取点确定填充区域，要求其边界是封闭的。否则将提示出错信息，显示未找到有效的图案填充边界。 2、通过选择边界的方法确定填充区域，不要求边界完全封闭。 • 常用填充图案： • ANSI33，代表斜线 • AR—SAND代表细沙 • ANSI33和AR—CONC代表钢筋混凝土 • AR—CANC代表细石混凝土 • GRAVEL代表圆石 • EARTH，角度为45°,代表夯实土壤

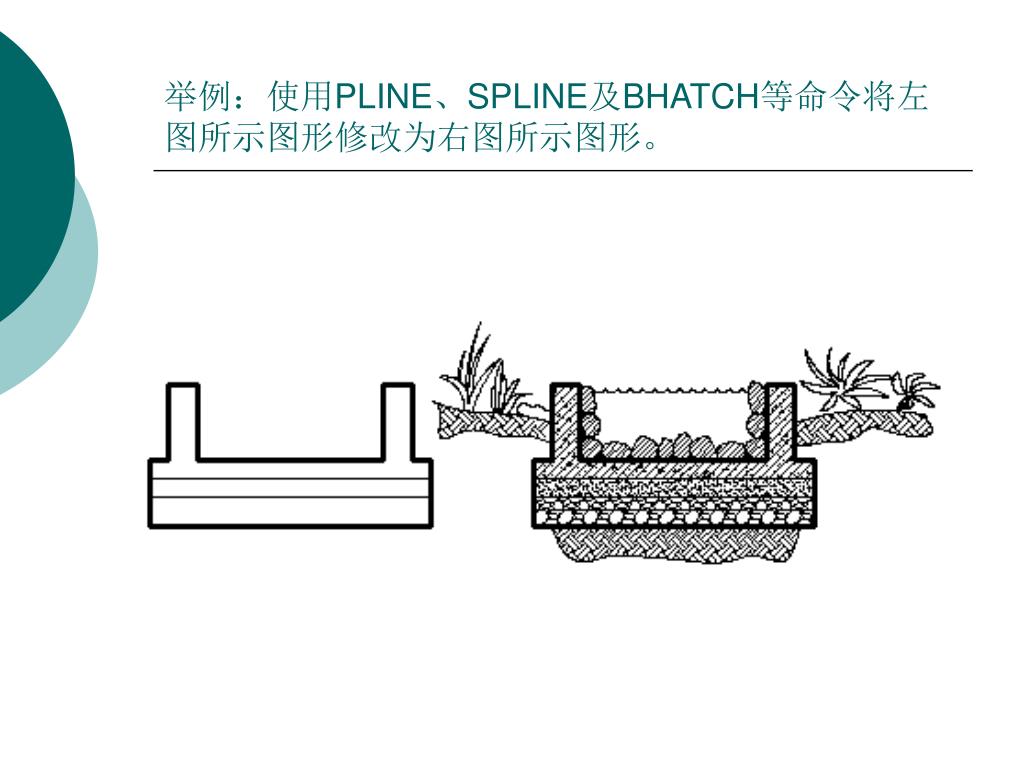

10. 举例：使用PLINE、SPLINE及BHATCH等命令将左图所示图形修改为右图所示图形。举例：使用PLINE、SPLINE及BHATCH等命令将左图所示图形修改为右图所示图形。

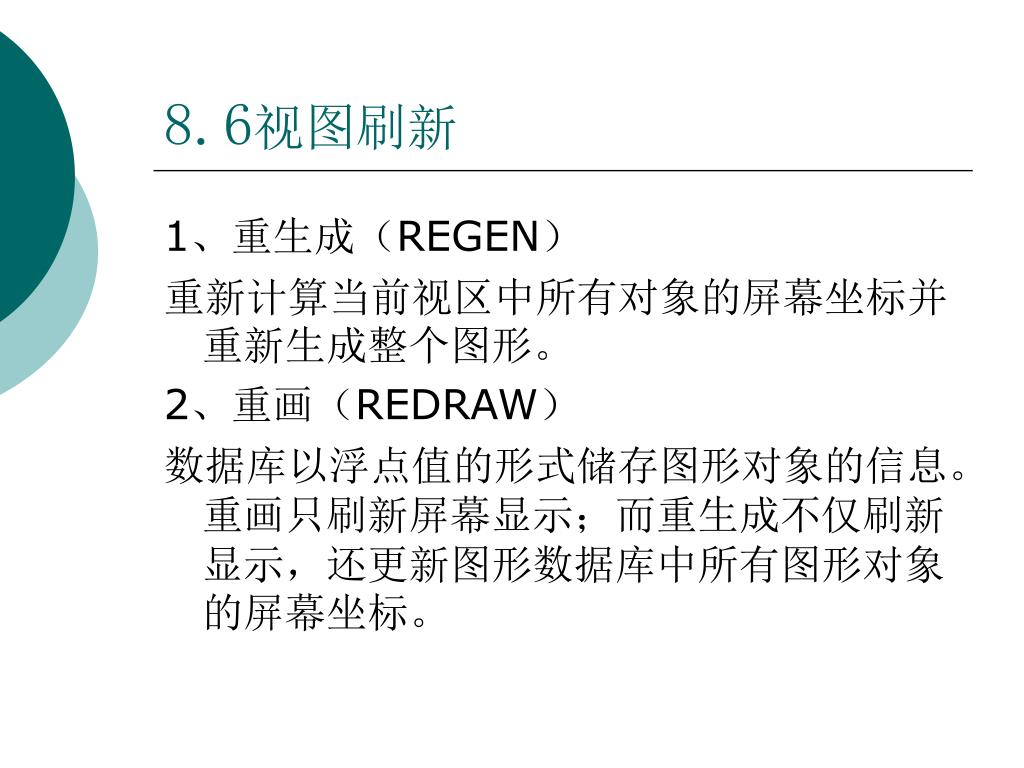

11. 8.6视图刷新 1、重生成（REGEN） 重新计算当前视区中所有对象的屏幕坐标并重新生成整个图形。 2、重画（REDRAW） 数据库以浮点值的形式储存图形对象的信息。重画只刷新屏幕显示；而重生成不仅刷新显示，还更新图形数据库中所有图形对象的屏幕坐标。

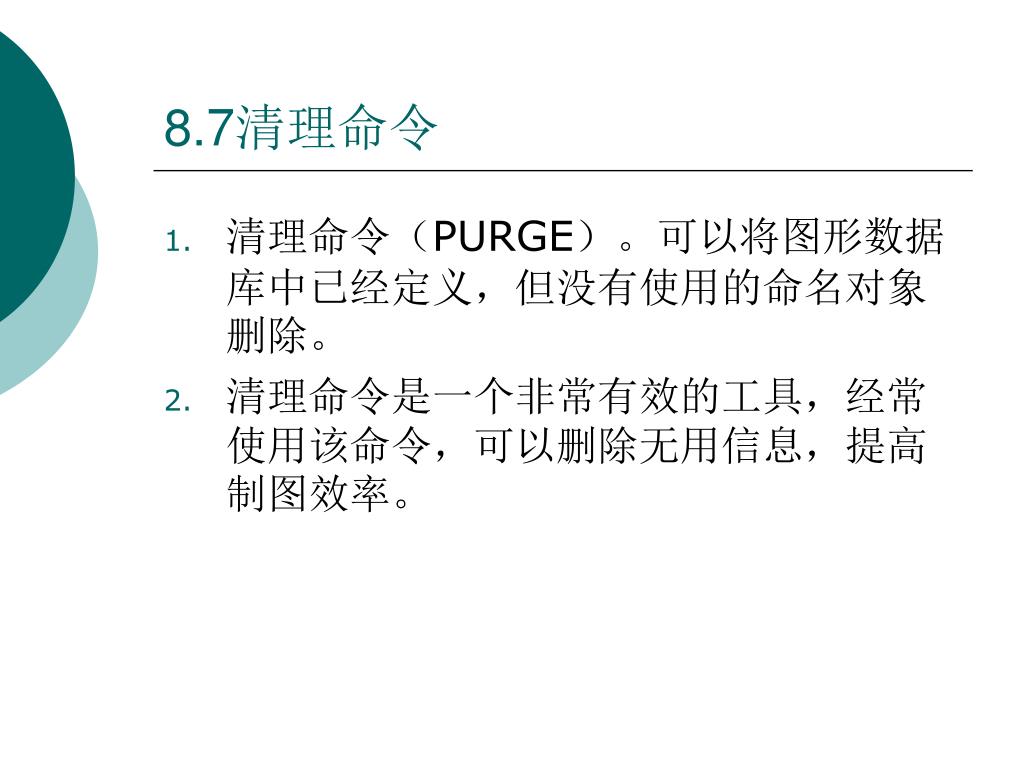

12. 8.7清理命令 • 清理命令（PURGE）。可以将图形数据库中已经定义，但没有使用的命名对象删除。 • 清理命令是一个非常有效的工具，经常使用该命令，可以删除无用信息，提高制图效率。

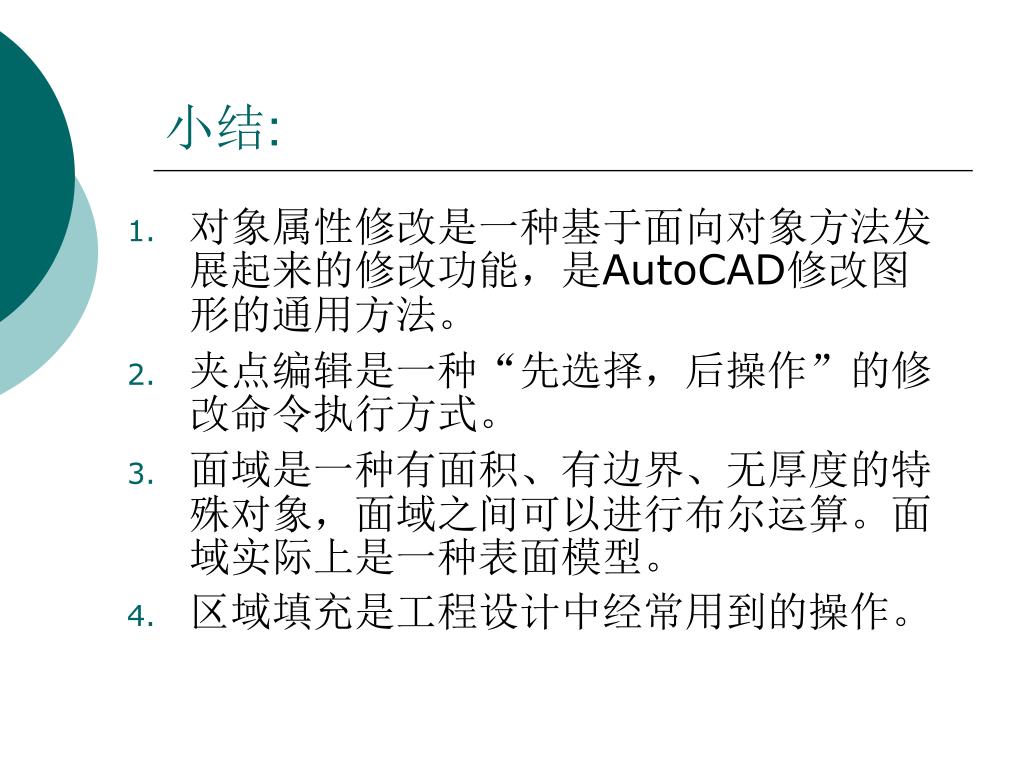

13. 小结: • 对象属性修改是一种基于面向对象方法发展起来的修改功能，是AutoCAD修改图形的通用方法。 • 夹点编辑是一种“先选择，后操作”的修改命令执行方式。 • 面域是一种有面积、有边界、无厚度的特殊对象，面域之间可以进行布尔运算。面域实际上是一种表面模型。 • 区域填充是工程设计中经常用到的操作。

14. 动画演示：

15. 动画演示：
