ความถี่ในการส่งสัญญาณดาวเทียม . ระบบการส่งสัญญาณผ่านดาวเทียมมี 2 แบบ. 1. แบบ C – Band
E N D

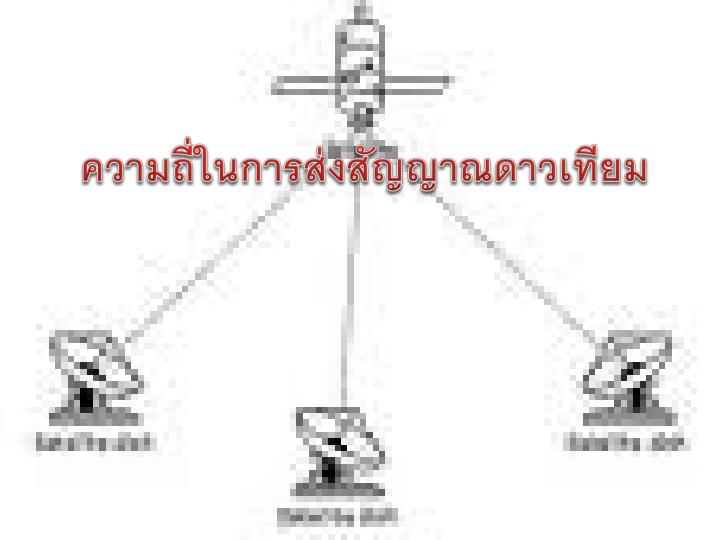

ความถี่ในการส่งสัญญาณดาวเทียม ความถี่ในการส่งสัญญาณดาวเทียม

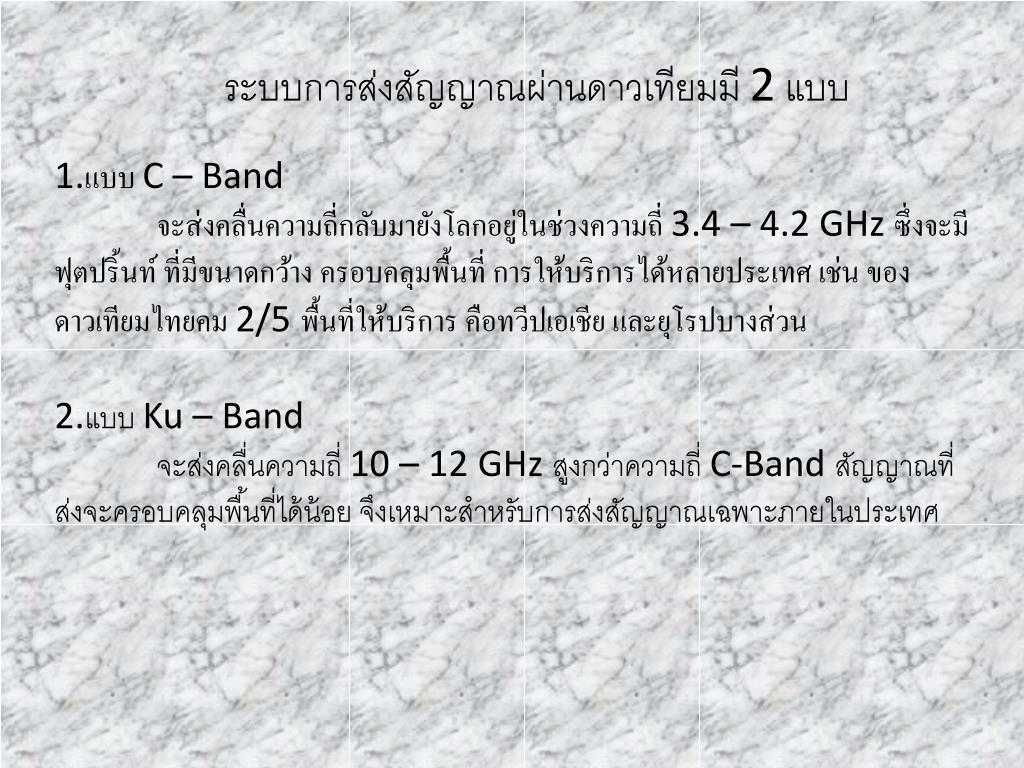

ระบบการส่งสัญญาณผ่านดาวเทียมมี 2 แบบ 1.แบบ C – Band จะส่งคลื่นความถี่กลับมายังโลกอยู่ในช่วงความถี่ 3.4 – 4.2 GHz ซึ่งจะมีฟุตปริ้นท์ ที่มีขนาดกว้าง ครอบคลุมพื้นที่ การให้บริการได้หลายประเทศ เช่น ของดาวเทียมไทยคม 2/5 พื้นที่ให้บริการ คือทวีปเอเชีย และยุโรปบางส่วน 2.แบบ Ku – Band จะส่งคลื่นความถี่ 10 – 12 GHz สูงกว่าความถี่ C-Band สัญญาณที่ส่งจะครอบคลุมพื้นที่ได้น้อย จึงเหมาะสำหรับการส่งสัญญาณเฉพาะภายในประเทศ
ข้อดีและข้อเสียแบบ C - Band ข้อดี : การใช้ดาวเทียมระบบนี้เหมาะที่จะใช้ในประเทศใหญ่ๆ เพราะครอบคลุมพื้นที่การให้บริการได้หลายประเทศ ซึ่งใช้ดาวเทียมหนึ่งดวง ก็ถ่ายทอดสัญญาณได้ทั่วประเทศและยังถึงประเทศเพื่อนบ้านใกล้เคียงด้วย เช่น จีน,อินโดนีเซีย,เวียดนาม เป็นต้น ข้อเสีย : เนื่องจากส่งครอบคลุมพื้นที่กว้างๆ ความเข็มของสัญญาณจะต่ำ จึงต้องใช้จาน 4 – 10 ฟุต ขนาดใหญ่รับสัญญาณภาพจึงจะคมชัด
ข้อดีและข้อเสียแบบ KU- Band ข้อดี : ความเข็มของสัญญาณสูงมากใช้จานขนาดเล็กๆ 60 – 120 เซนติเมตร ก็สามารถรับสัญญาณได้แล้ว เหมาะสำหรับส่งสัญญาณเฉพาะภายในประเทศ เช่น สัญญาณ CABLE TV ( UBC ) ข้อเสีย : ฟุตปริ้นท์ระบบ KU – Band จะแคบ ส่งเฉพาะจุดที่ต้องการ ครอบคลุมพื้นที่ได้น้อยทำให้เสียค่าใช้จ่ายสูง ปัญหาในการรับสัญญาณภาพ เวลาเกิดฝนตกภาพจะไม่มี สาเหตุเนื่องจากความถี่ของ KU-Band จะสูงมากเมื่อผ่านเมฆฝน
ฟุตปริ้นท์ ( FOOTPRINT ) ส่วนที่เป็นสายอากาศของดาวเทียม จะทำหน้าที่ส่งสัญญาณโทรทัศน์ลงมายังพื้นที่โลกให้มีรูปร่างเฉพาะตัวได้ เช่นหากต้องการส่งสัญญาณโทรทัศน์มายังประเทศไทยโดยเฉพาะ ก็ออกแบบสายอากาศของดาวเทียมให้มีลำคลื่น ครอบคลุมเฉพาะประเทศไทย ซึ่งลักษณะของลำคลื่นที่ออกแบบไว้ให้ครอบคลุมเฉพาะพื้นที่ที่ต้องการนี้ เราเรียกว่า ฟุตปริ้นท์ (Footprint) โดยดาวเทียมแต่ละดวงจะมีฟุตปริ้นท์เป็นลักษณะเฉพาะของตัวเอง ซึ่งพื้นที่ที่จะได้รับสัญญาณจากดาวเทียมได้ดี หรือ แรงที่สุดจะอยู่ในส่วนที่เรียกว่า ศูนย์กลาง (Center) ของฟุตปริ้นท์หากหลุดออกไปจากศูนย์กลางนี้ ความแรงของสัญญาณก็จะลดลง
ฟุตปริ้นท์จะมีเส้นวงจากเล็กไปใหญ่ วงในสุดจะมีความเข็มของสัญญาณสูงที่สุด หมายความว่าถ้าใช้จานรับสัญญาณดาวเทียม จานที่ใช้ก็มีขนาดเล็ก สัญญาณจะอ่อนลงตามลำดับในชั้นที่ 2-3และ4ซึ่งขนาดของจานรับสัญญาณ ก็ต้องมีขนาดใหญ่ขึ้น ตามไปด้วย

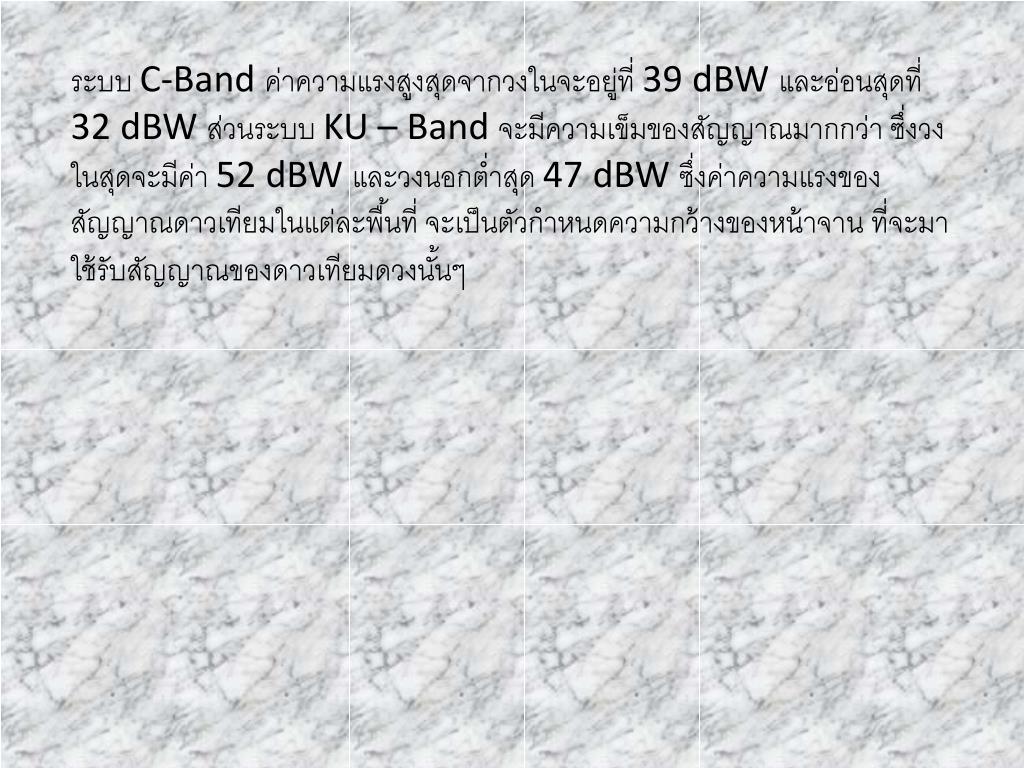

ระบบ C-Band ค่าความแรงสูงสุดจากวงในจะอยู่ที่ 39 dBW และอ่อนสุดที่ 32 dBW ส่วนระบบ KU – Band จะมีความเข็มของสัญญาณมากกว่า ซึ่งวงในสุดจะมีค่า 52 dBW และวงนอกต่ำสุด 47 dBW ซึ่งค่าความแรงของสัญญาณดาวเทียมในแต่ละพื้นที่ จะเป็นตัวกำหนดความกว้างของหน้าจาน ที่จะมาใช้รับสัญญาณของดาวเทียมดวงนั้นๆ
