EMS 관리용량 분석 및Simulation 1. Simulation Environment 2. Scenario & Modeling 3. Analysis & Simulation

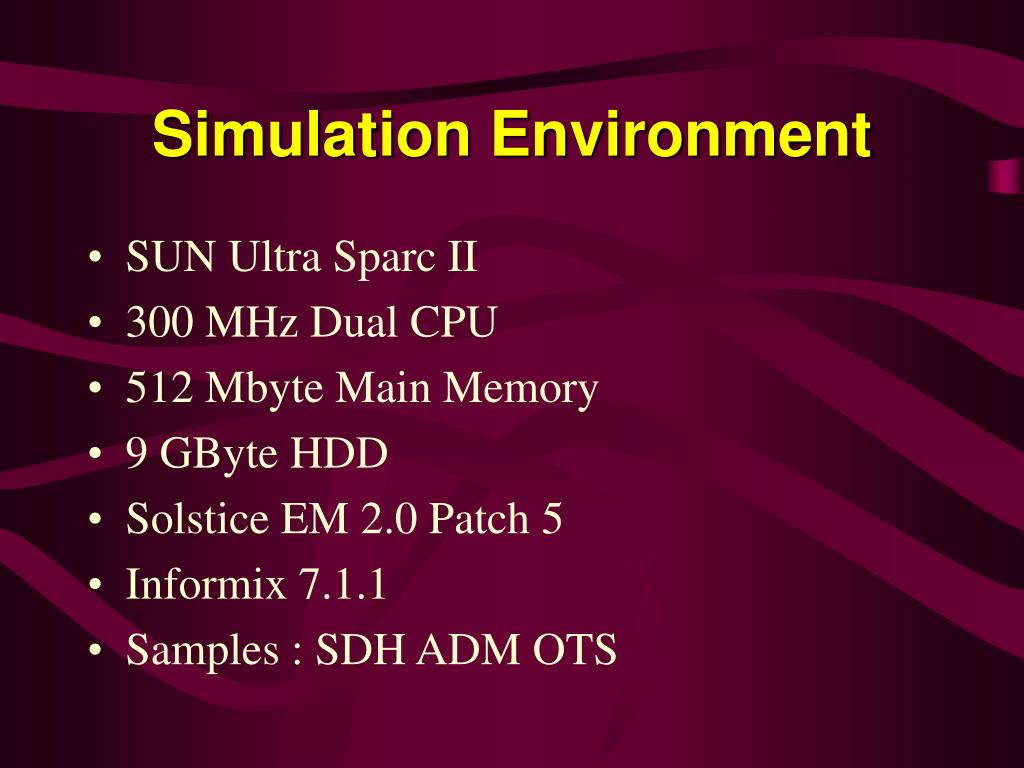

Simulation Environment • SUN Ultra Sparc II • 300 MHz Dual CPU • 512 Mbyte Main Memory • 9 GByte HDD • Solstice EM 2.0 Patch 5 • Informix 7.1.1 • Samples : SDH ADM OTS

선로손실 처리지연 전송손실 Simulation Scenario SDH Network CMIP Agent Simulator EMS App. CMIP Agent MIS Notification Message Length 0 - 12 까지 Random Process 를 구동한다. Random Generator

Random Function • MIS : 최대 70 개의 Notification 처리 • Agent : 0 - 8 의 Notification 발생 • 1’st Order Bessel Function 의 특성을 갖도록 설계. • Agent 에서 발생된 Notification (한 개의 NE 당 0 - 8 개 발생) 를 보낼 경우, MIS 에서 Drop 된 Notification 수를 측정.

Analysis TMN Agent MIS 측정 Point Transmisstion Line

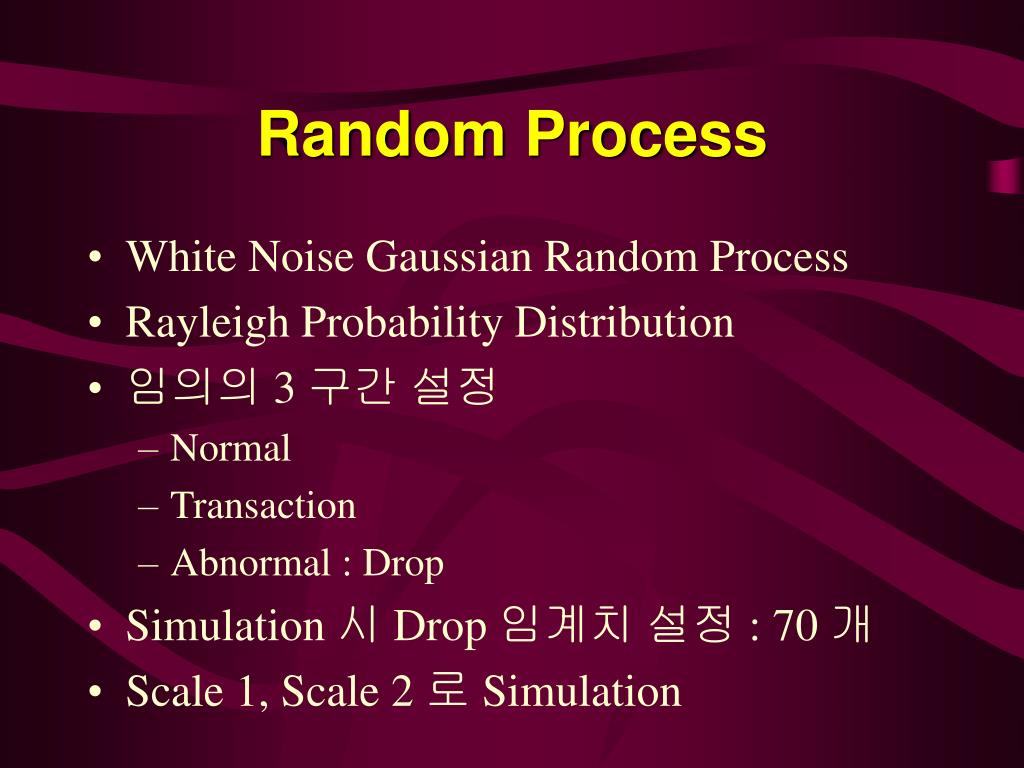

Random Process • White Noise Gaussian Random Process • Rayleigh Probability Distribution • 임의의 3 구간 설정 • Normal • Transaction • Abnormal : Drop • Simulation 시 Drop 임계치 설정 : 70 개 • Scale 1, Scale 2 로 Simulation

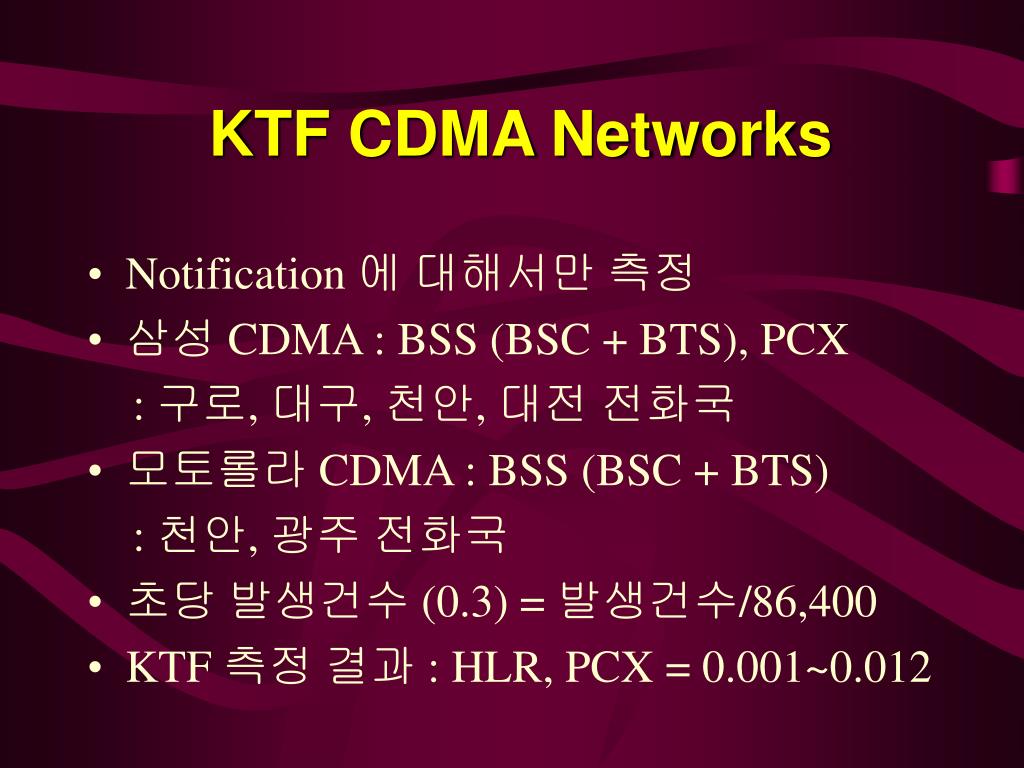

KTF CDMA Networks • Notification 에 대해서만 측정 • 삼성 CDMA : BSS (BSC + BTS), PCX : 구로, 대구, 천안, 대전 전화국 • 모토롤라 CDMA : BSS (BSC + BTS) : 천안, 광주 전화국 • 초당 발생건수 (0.3) = 발생건수/86,400 • KTF 측정 결과 : HLR, PCX = 0.001~0.012

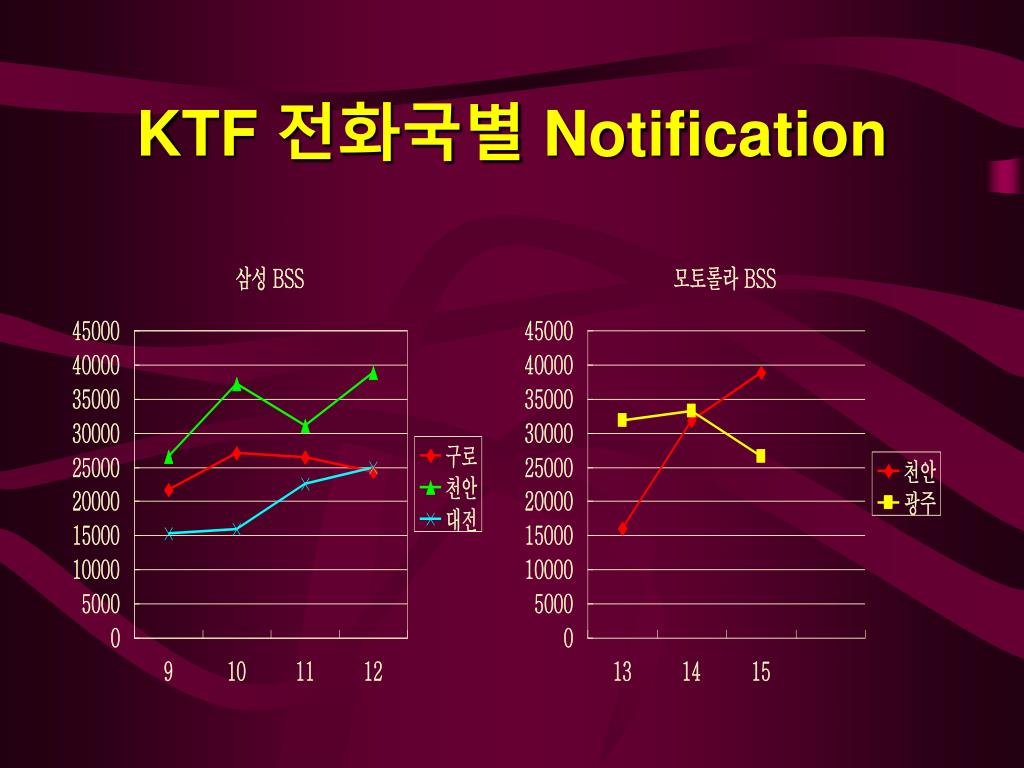

KTF 전화국별 Notification

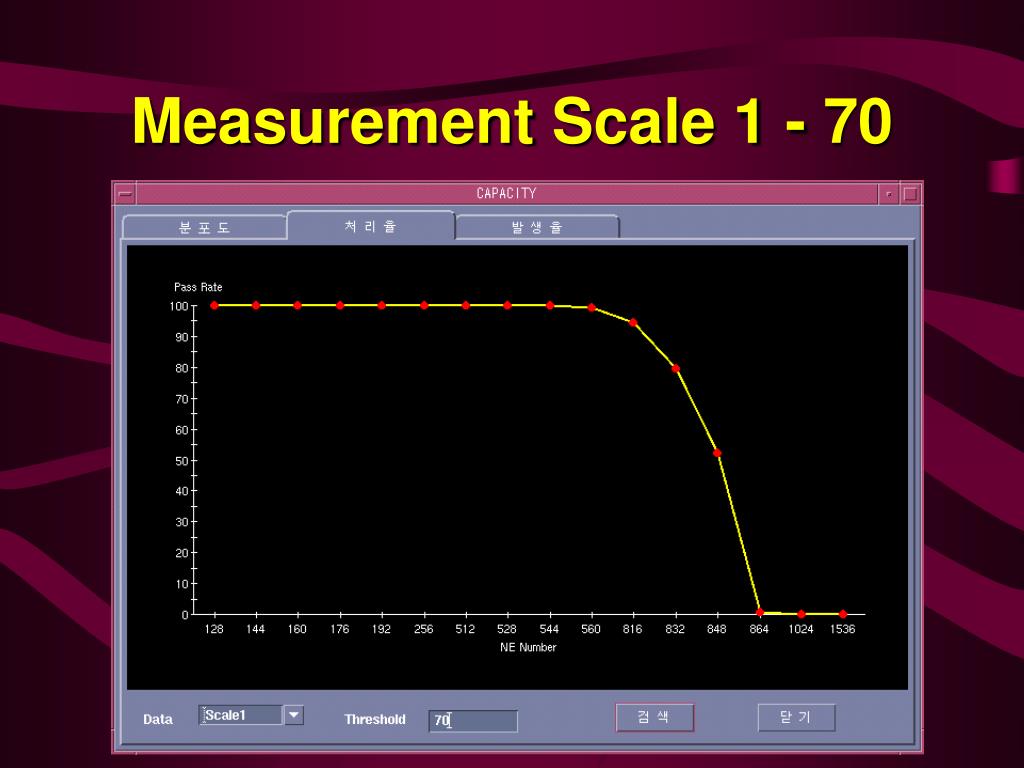

Measurement Scale 1 - 70

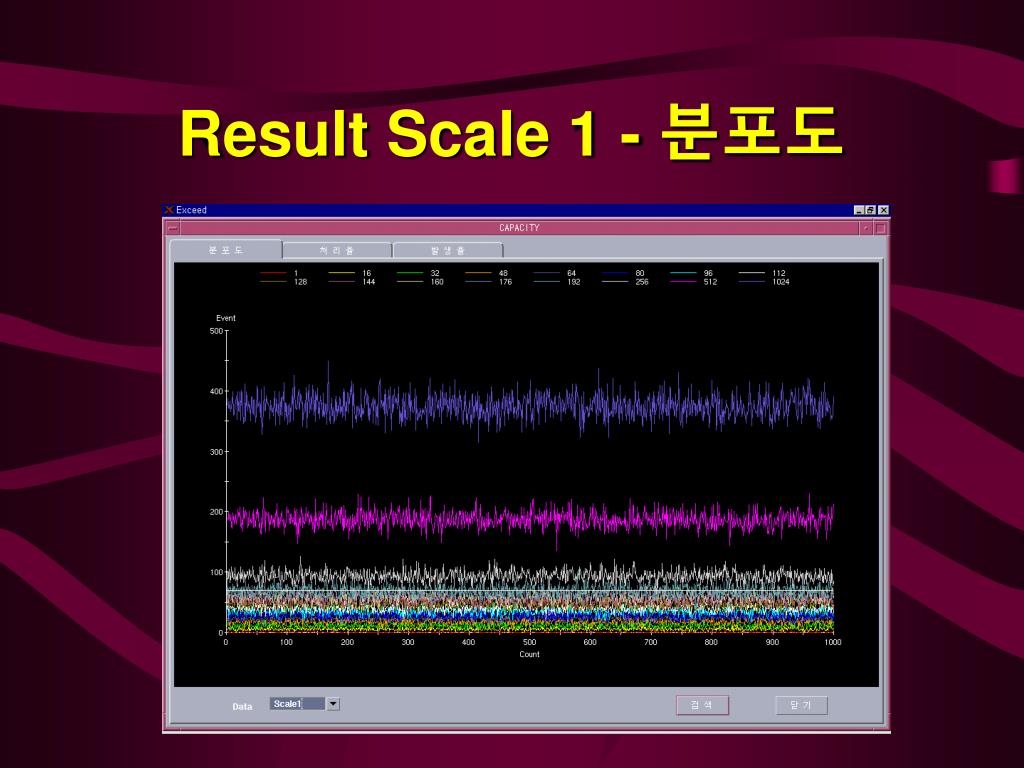

Result Scale 1 - 분포도

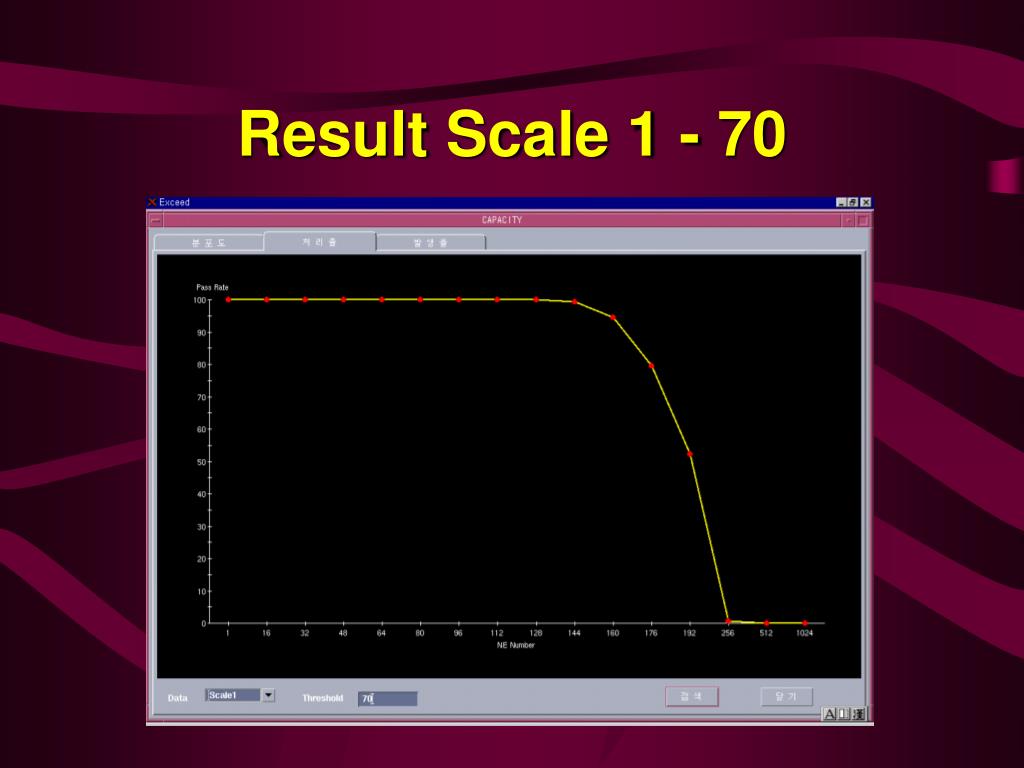

Result Scale 1 - 70

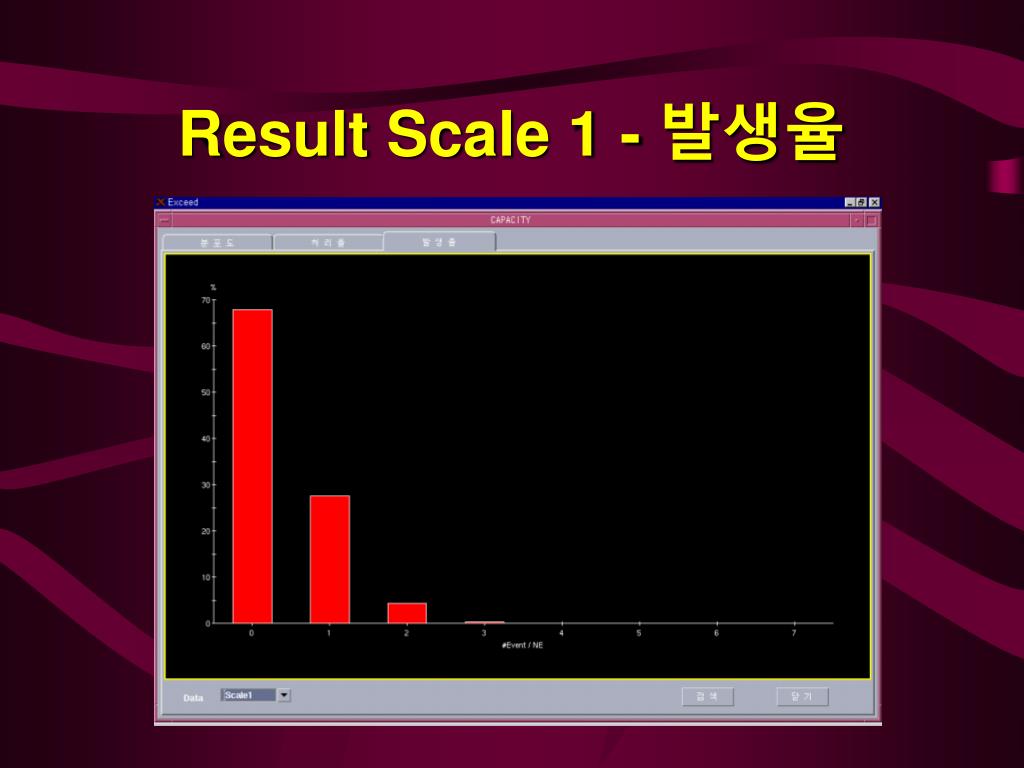

Result Scale 1 - 발생율

Result Scale 2 - 분포도

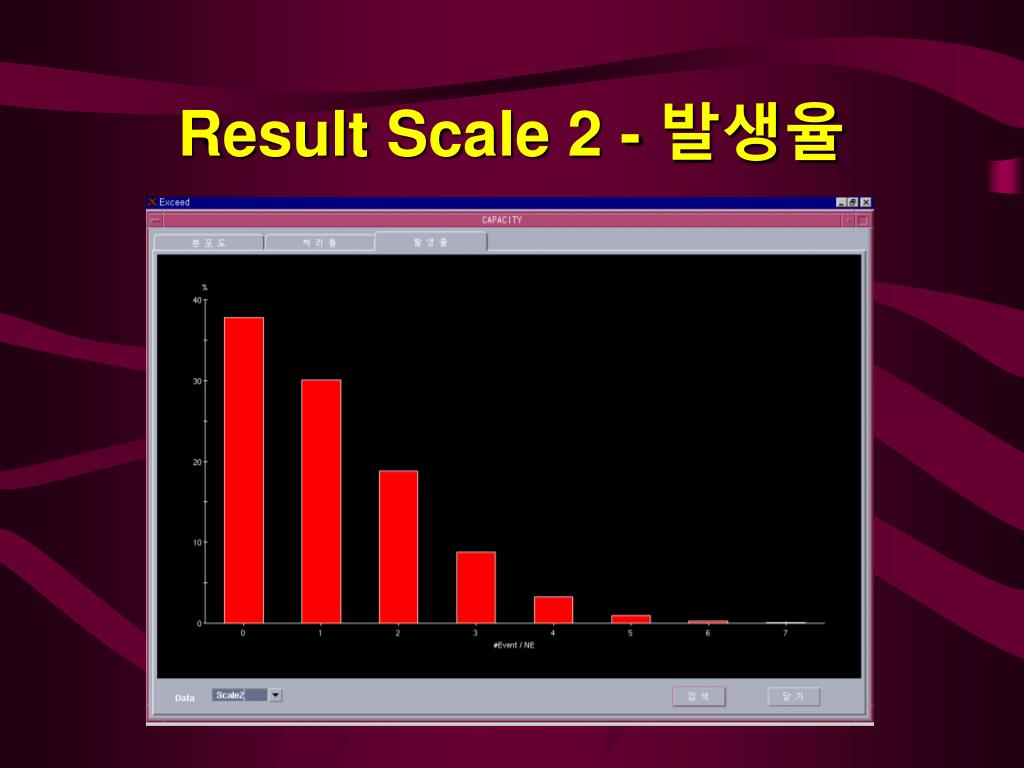

Result Scale 2 - 발생율

Message Length 변화에 의한 측정 • 70 개이하의 Notification 을 발생 : 0 % Drop 율인 경우 • 하나이상의 Client 에서 Notification 을 발생시킬 경우, Message Length 에 따른 MIS 가 처리하는 율을 측정 • 2 개의 Application 을 구동 : Event 발생, Event Counter • Simulation System : INTREPID, DELTA, VENUS MIS Agent Manager Event Counter Application Application

Result : Message Length
