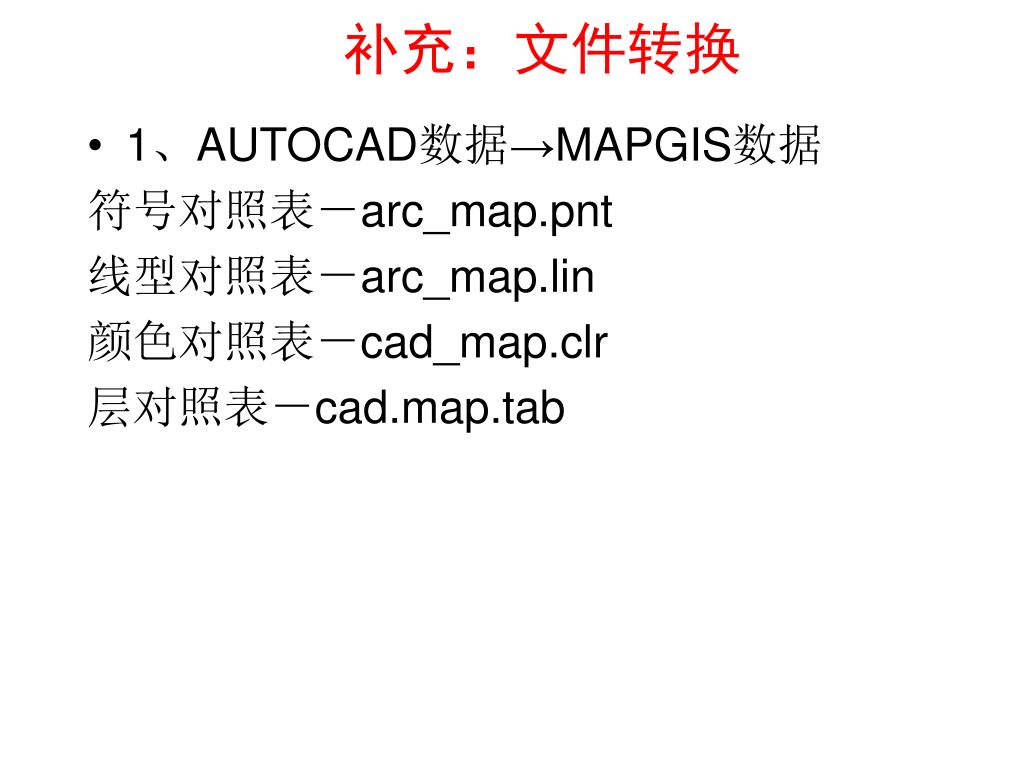

  1. 补充：文件转换 • 1、AUTOCAD数据→MAPGIS数据 符号对照表－arc_map.pnt 线型对照表－arc_map.lin 颜色对照表－cad_map.clr 层对照表－cad.map.tab

  2. 文件转换 • ①、将AUTOCAD的dwg格式，转换为AUTOCAD的数据交换格式DXF； • ②、经系统库目录设为..\suvslib，并将..\slib目录下的上述四个对照表文件拷贝至系统库目录..\suvslib下； • ③、对系统库目录..\suvslib下这四个对照表文件进行编辑,可直接用记事本的方式打开，需注意的是对照表中MAPGIS编码是在“数字测图”系统中查到的，并且要区分对照表的大小写； • ④、进入“文件转换”模块，装入需要转换的“DXF”文件，系统提示“选择不转出层”，确定，则系统自动按照我们设定的对照关系转换； • ⑤、复位窗口，看结果；

  3. 文件转换 • 符号对照表－arc_map.pnt • AUTOCAD(块名) MAPGIS(编码) • CG2341 12 • CG2342 13 • CG2343 14 • 线型对照表－arc_map.lin • AUTOCAD(线型) MAPGIS(编码) • cunjie 12 • xianjie 13 • shengjie 14

  4. 文件转换 • 颜色对照表－cad_map.clr • MAPGIS(颜色号) AUTOCAD(颜色号) • 1 10 • 2 4 • 3 6 • 层对照表－cad.map.tab • MAPGIS(图层号) AUTOCAD(图层名) • 0 TREE_LAYER • 1 STREET • 2 TIC • 255 HOUSE
