関数補間と近似式

1. 関数補間と近似式 数個、数十個のデータ点から その特徴をつかむ

2. 補間 　データ点上を必ず通過する近似 近似（最小２乗法） 　データ点に近い点を通る近似 y y x x 関数の近似法

3. エクセルで求める

4. エクセルによる補間法

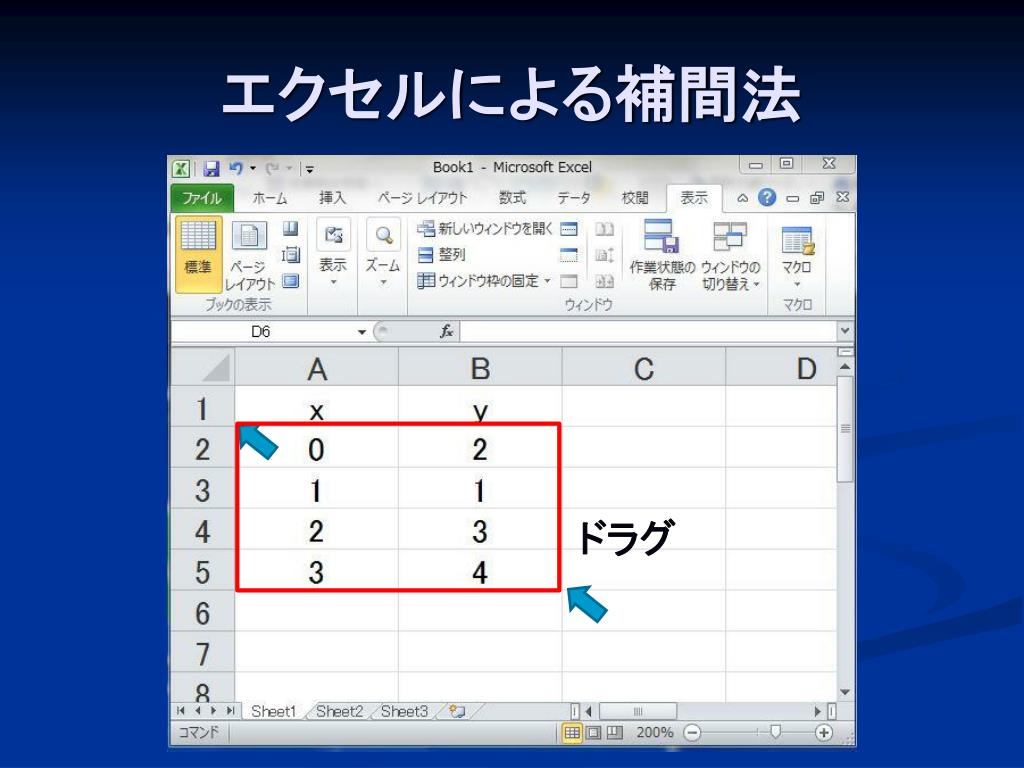

5. エクセルによる補間法 ドラグ

6. エクセルによる補間法 挿入 グラフ 散布図

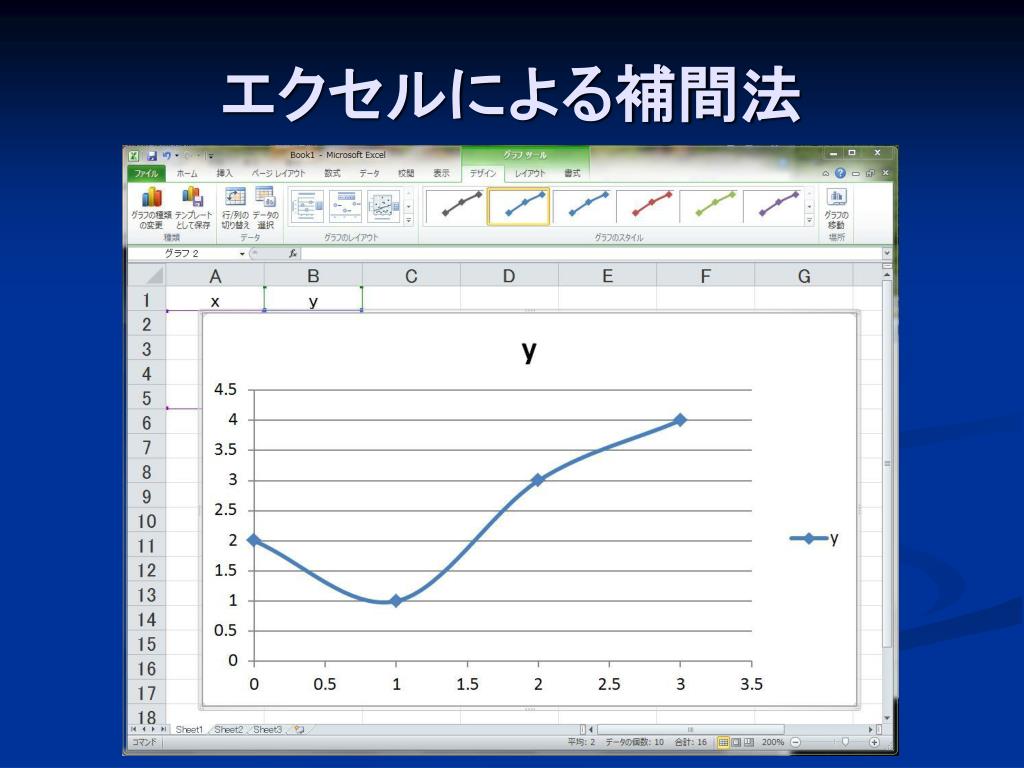

7. エクセルによる補間法

8. エクセルによる補間法 右クリック 近似式の追加

9. エクセルによる補間法 １次式 ２次式 ３次式

10. エクセルによる補間法

11. y x 補間法 • データ点上を必ず通過する近似 　例：多項式近似　データ数４点　→　３次式 y = a0 + a1x + a2x2 + a3x3 多項式 補間

12. 多項式の係数の求め方（マトリックスを解く方法）多項式の係数の求め方（マトリックスを解く方法） y0 = a0+ a1x0 + a2x02 + a3x03 y1 = a0+ a1x1 + a2x12 + a3x13 入れ替え y2 = a0+ a1x2 + a2x22 + a3x23 y3 = a0+ a1x3 + a2x32 + a3x33

13. 多項式の係数の求め方（マトリックスを解く方法）多項式の係数の求め方（マトリックスを解く方法） a0+ a1x0 + a2x02 + a3x03 = y0 a0+ a1x1 + a2x12 + a3x13 = y1 a0+ a1x2 + a2x22 + a3x23 = y2 a0+ a1x3 + a2x32 + a3x33 = y3

14. 多項式の係数の求め方 1 x0 x02 x03a0 y0 1 x1 x12 x13a1 y1 = 1 x2 x22 x23a2 y2 1 x3 x32 x33a3 y3 掃き出し法orガウスザイデル法？

15. 連立方程式で求める

16. 多項式の係数の求め方 1 x0 x02 x03a0 y0 1 x1 x12 x13a1 y1 = 1 x2 x22 x23a2 y2 1 x3 x32 x33a3 y3 掃き出し法orガウスザイデル法？

17. 多項式の係数の求め方 1 x0 x02 x03a0 y0 1 x1 x12 x13a1 y1 = 1 x2 x22 x23a2 y2 1 x3 x32 x33a3 y3 掃き出し法orガウスザイデル法？

18. #define N 4 #define EPS .001 int main() { double a[N][N+1]={ { 1, 0, 0, 0, 2}, { 1, 1, 1, 1, 1}, { 1, 2, 4, 8, 3}, { 1, 3, 9, 27, 4}}; 教科書 20P x0 いつも１

19. エクセルによる補間法 ３次近似式右クリック 近似曲線式の書式決定 グラフに数式を表示する

20. x0 x1 x3 x2

21. 掃き出し法のデータ入力を変更 double a[N][N+1]; double x[N]={0.0, 1.0, 2.0, 3.0}; double y[N]={2.0, 1.0, 3.0, 4.0}; double pivot, del; int i, j, k, l; for(i=0;i<N;i++){ a[i][0]=1.0; a[i][N]=y[i]; for(j=1;j<N;j++) a[i][j]=pow(x[i],(double)j); }

22. ラグランジュの補間法 y (x0, y0) (x2, y2) x (x1, y1) 求めたい式

23. ラグランジュの補間の基礎 y= a00+ a01x + a02x2 二次関数 の足し算は 二次関数 y= a10+ a11x + a12x2 y= a20+ a21x + a22x2

24. ラグランジュの補間法 y (x0, y0) (x2, y2) ③ ① x ② (x1, y1)

25. ラグランジュの補間法 y y = a0(x – x1)(x – x2) (x0, y0) (x2, y2) x 二つの点の y 座標がゼロ (x1, y1)

26. ラグランジュの補間法 y = a0(x – x1)(x – x2) (x1, y1) を通過 (x2, y2) y0= a0(x0 – x1)(x0 – x2) y (x0, y0)を通過 y0 a0= (x0 – x1)(x0 – x2) (x0, y0) (x2, y2) x (x1, y1)

27. ラグランジュの補間法（３次式） y = a0(x – x1)(x – x2)(x – x3) y0= a0(x0 – x1)(x0 – x2)(x0 – x3) y y0 a0= (x0 – x1)(x0 – x2)(x0 – x3) (x0, y0) (x2, y2) x (x3, y3) (x1, y1)

28. ラグランジュの補間法 y0(x – x1)(x – x2) y = (x0 – x1)(x0 – x2) y a0 (x0, y0) (x2, y2) x (x1, y1)

29. ラグランジュの補間法 y0(x – x1)(x – x2) y1(x – x2)(x – x0) y = + (x0 – x1)(x0 – x2) (x1 – x2)(x1 – x0) y2(x – x0)(x – x1) + (x2 – x0)(x2 – x1) y (x0, y0) (x2, y2) x (x1, y1)

30. ラグランジュの補間法（ｎ次関数） y0(x – x1)(x – x2)・・・ (x – xn) y = + ・・・・ (x0 – x1)(x0 – x2)・・・ (x0 – xn) yn(x – x0)(x – x1)・・・(x – xn) + (xn – x0)(xn – x1)・・・(xn – xn-1) y (x0, y0) (xn, yn) x (x1, y1)

31. ラグランジュの補間法（ｎ次関数） y0(x – x1)(x – x2)・・・ (x – xn) y = + ・・・・ (x0 – x1)(x0 – x2)・・・ (x0 – xn) yi(x – x0)・・・(x – xi)・・・(x – xj)・・・(x – xn) + (xi – x0)・・・(xi – xi)・・・(xi – xj)・・・(xi – xn-1) i = j のときなし！ yn(x – x0)(x – x1)・・・(x – xn) + (xn – x0)(xn – x1)・・・(xn – xn-1)

32. プログラミング化 n yi(x – x0)・・・(x – xi)・・・(x – xj)・・・(x – xn) y = S i = 0(xi – x0)・・・(xi – xi)・・・(xi – xj)・・・(xi – xn-1) N-1 (x-x[0])(x-x[j]) (x-x(N)) = S y[i] ・・ ・・ i = 0(x[i]-x[0]) (x[i]-x[j]) (x[i]-x[j])

33. #include <stdio.h> #include <math.h> #define N 6 double x[N]={0.0, 1.0, 2.0, 3.0, 3.1, 5.0}; double y[N]={0.0, 1.1, 2.5, 4.0, 4.1, 5.0}; double lagrange( double ); int main( ){ double xx, yy; printf("XX\t\tYY\n"); for(xx=0.0; xx<=5.0; xx+=.2) { yy = lagrange( xx ); printf("%8.2lf\t%8.2lf\n",xx, yy); } return 0; }

34. double lagrange( double xx ) { double z[N]; double yy = 0.0; int i, j; for(i=0;i<N;i++) { z[i] = 1.0; for(j=0;j<N;j++) if(i!=j) z[i] *= (xx - x[j])/(x[i] - x[j]); yy += z[i]*y[i]; } return yy; } N-1 (x-x[0])(x-x[j]) (x-x(N)) y = S y[i] ・・ ・・ i = 0(x[i]-x[0]) (x[i]-x[j]) (x[i]-x[j])

35. スプライン補間 • 各区間を３次関数で近似する。 　各区間の端点で、 １．値が関数と同じ ２．傾きが隣の区間と同じ ３．曲率が隣の区間と同じ y 異なった近似式 x

36. スプライン補間 y= a10+ a11x + a12x2 + a13x3 ① y= a20+ a21x + a22x2 + a23x3 ② y= a30+ a31x + a32x2 + a33x3 ③ y 未知数 １２個 ③ ② ① x

37. 計１２個 両端は曲率ゼロ 条件　２個 スプライン補間 値が関数と同じ 条件　６個 傾きが隣と同じ 条件　２個 曲率が隣と同じ 条件　２個 y ③ ② ① x

38. エクセルで多項式近似とスプラインを比較

39. 多項式近似とスプライン 多項式近似 スプライン
