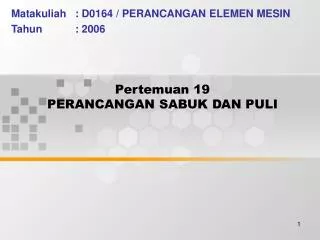

  1. Pertemuan 19 PERANCANGAN SABUK DAN PULI Matakuliah : D0164 / PERANCANGAN ELEMEN MESIN Tahun : 2006

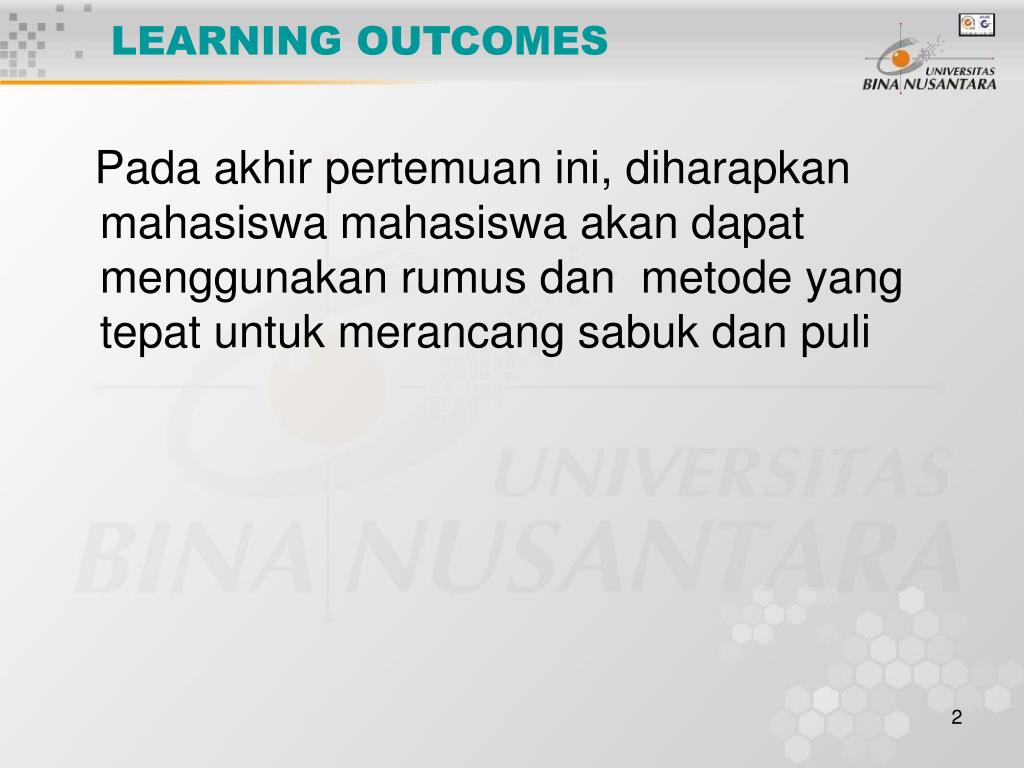

  2. LEARNING OUTCOMES Pada akhir pertemuan ini, diharapkan mahasiswa mahasiswa akan dapat menggunakan rumus dan metode yang tepat untuk merancang sabuk dan puli

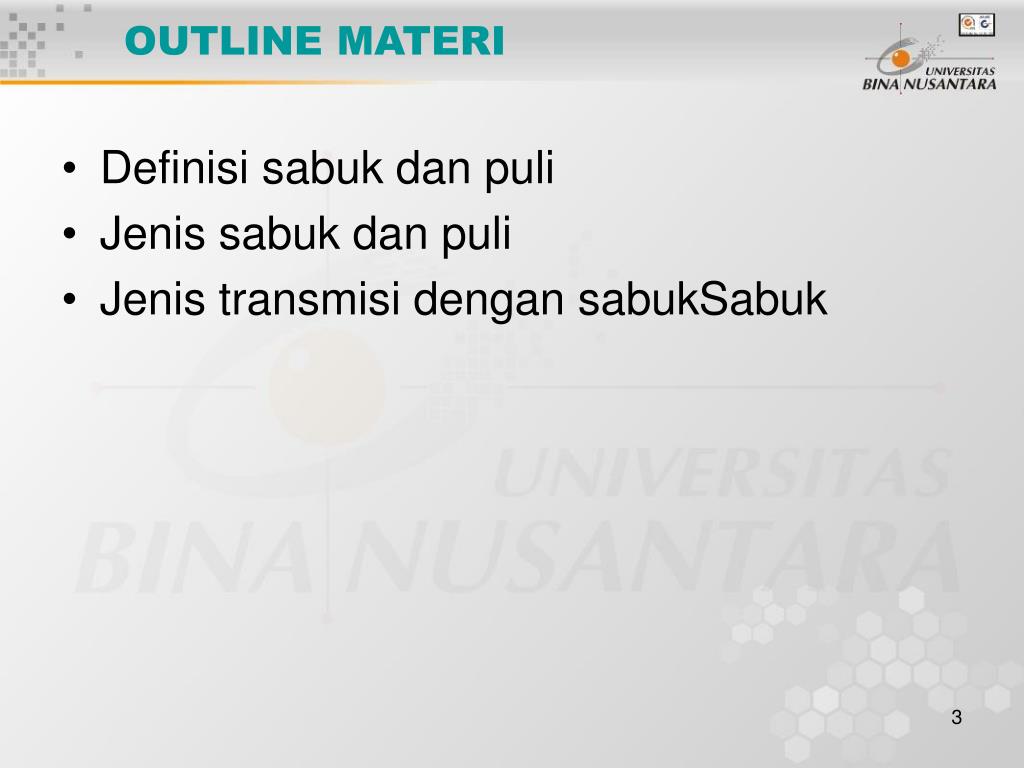

  3. OUTLINE MATERI • Definisi sabuk dan puli • Jenis sabuk dan puli • Jenis transmisi dengan sabukSabuk

  4. SABUK Definisi: • The belt or ropes are used to transmit power from one shaft to another by means of pulley which rotate at the same speed or at different speed.

  5. TRANSMISI SABUK DAN PULI

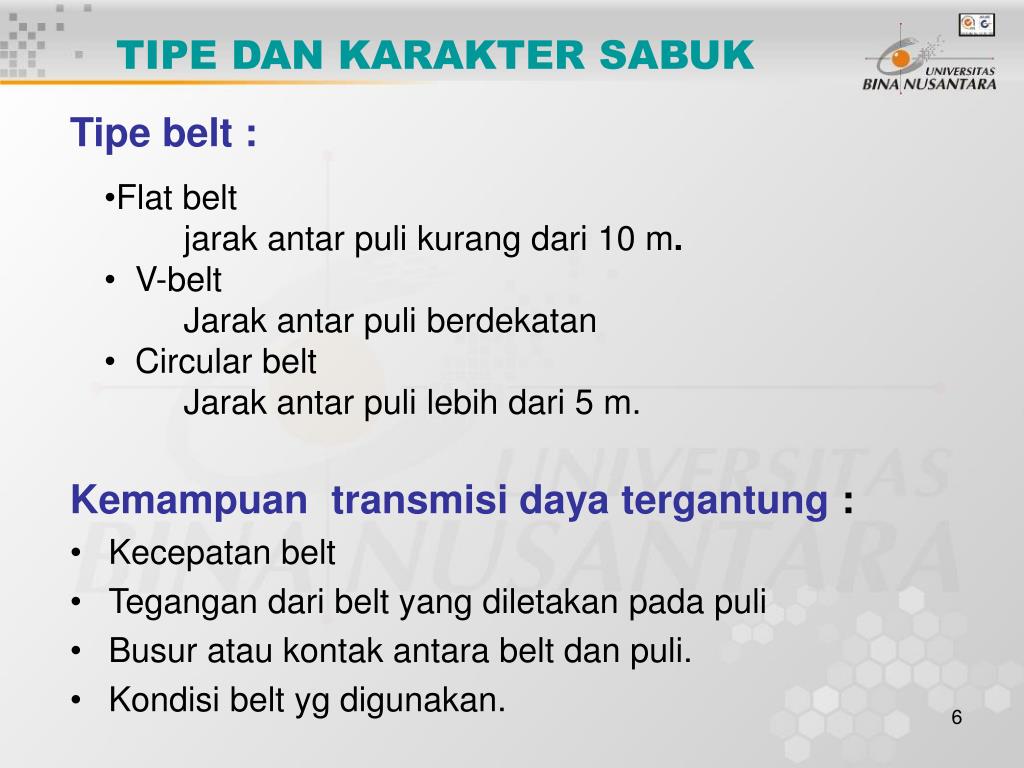

  6. TIPE DAN KARAKTER SABUK Tipe belt : Kemampuan transmisi daya tergantung : • Kecepatan belt • Tegangan dari belt yang diletakan pada puli • Busur atau kontak antara belt dan puli. • Kondisi belt yg digunakan. • Flat belt • jarak antar puli kurang dari 10 m. • V-belt • Jarak antar puli berdekatan • Circular belt • Jarak antar puli lebih dari 5 m.

  7. SABUK DAN PULI Bahan sabuk dari kulit, • kekuatan berkisar antara 210 – 350 Kg/cm2, factor of safety 8 – 10. Tegangan ijin untuk memberikan reasonable wear life, 17,5 - 28 Kg/cm2. • Kecepatan sabuk antara 20 – 22.5 m/dt memberikan efisiensi terbesar Koefisien gesek antara sabuk dan puli • Tergantung pada: • Bahan sabuk • Bahan puli • Slip sabuk • Kecepatan sabuk

  8. BAHAN SABUK

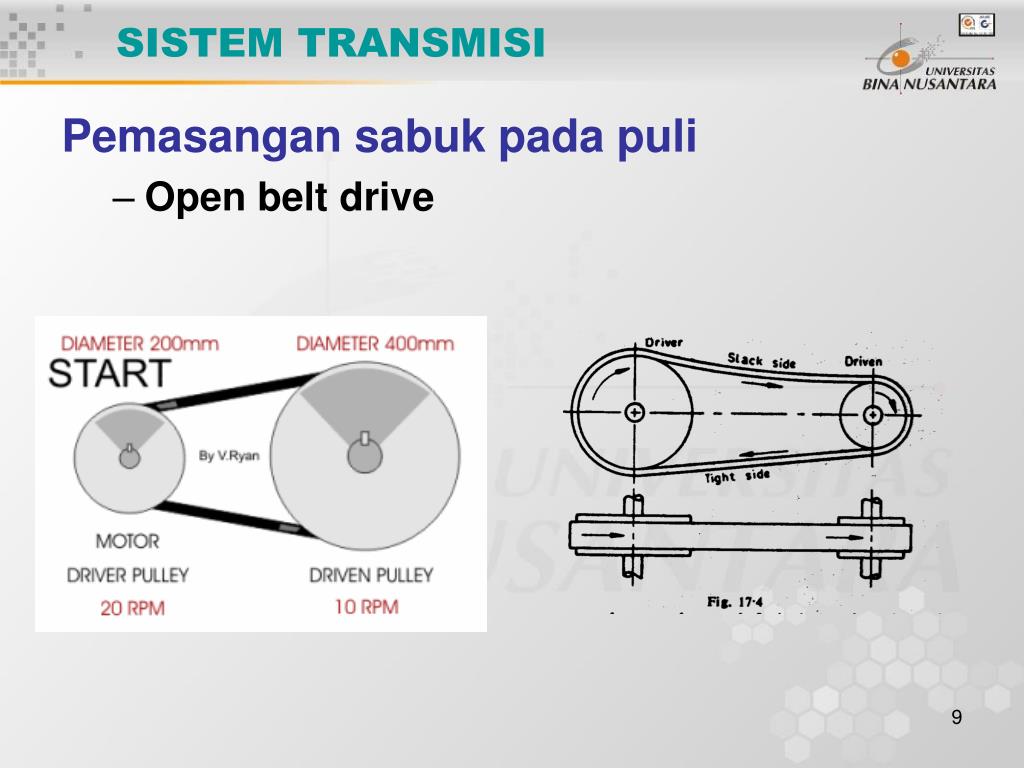

  9. SISTEM TRANSMISI Pemasangan sabuk pada puli • Open belt drive

  10. SISTEM TRANSMISI • Cross or twist belt drive

  11. SISTEM TRANSMISI • Quarter turn belt drive

  12. SISTEM TRANSMISI • Belt drive with idler pulley

  13. SISTEM TRANSMISI • Compound belt drive

  14. SISTEM TRANSMISI • Stepped or cone pulley drive • Fast and loose pulley drive
