明明樓、逢喜樓數位講桌使用說明與基礎故障排除

明明樓、逢喜樓數位講桌使用說明與基礎故障排除明明樓、逢喜樓數位講桌使用說明與基礎故障排除明新科技大學教務處課務組製作99.2.25

數位講桌操作介面 總電源開關投影機訊號指示燈投影機開關總電源指示燈 VIDEO影像切換電腦電源開關 RGB影像切換電腦電源指示燈布幕升降開關

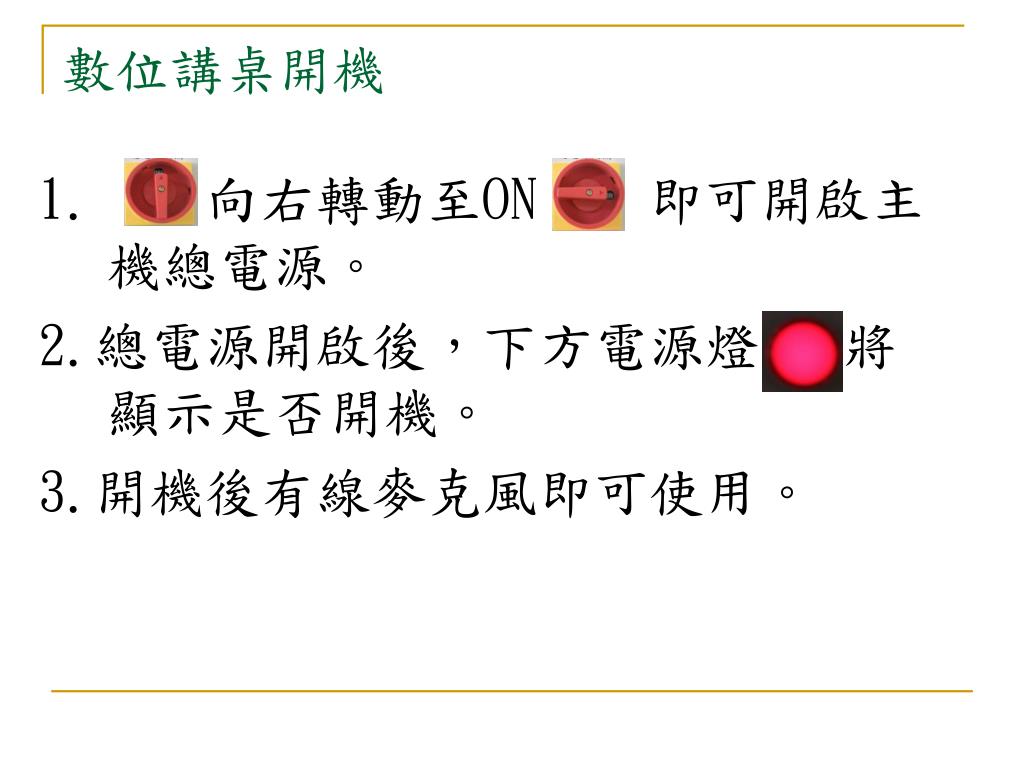

數位講桌開機 1. 向右轉動至ON 即可開啟主機總電源。 2.總電源開啟後，下方電源燈將顯示是否開機。 3.開機後有線麥克風即可使用。

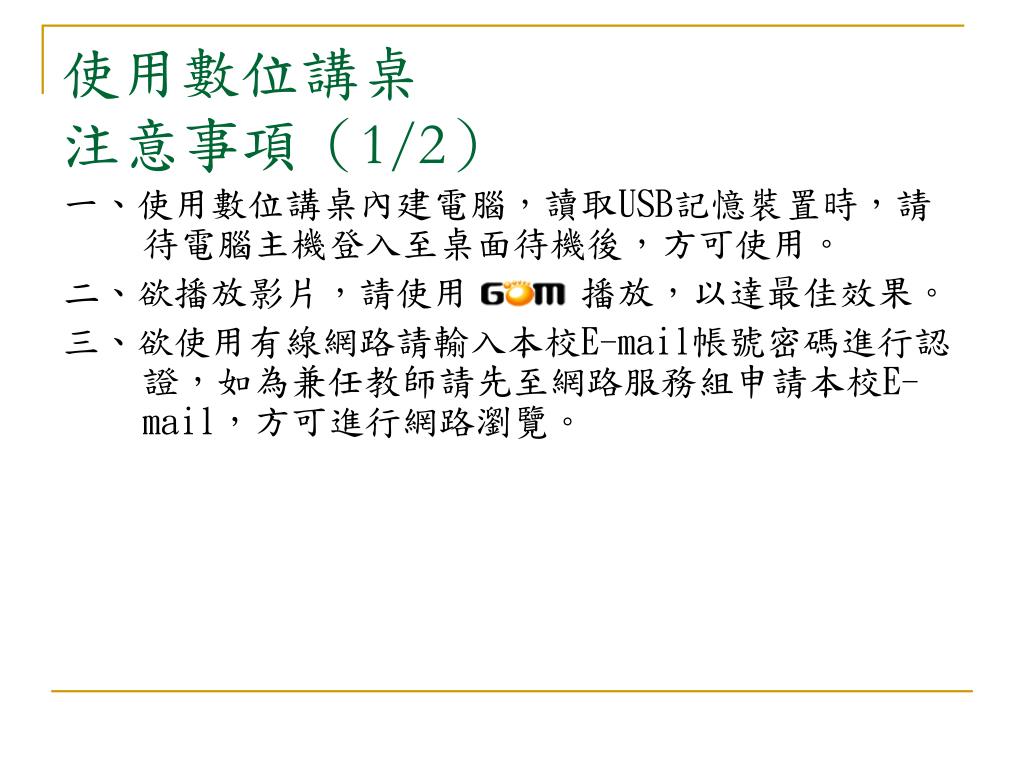

使用數位講桌注意事項（1/2） 一、使用數位講桌內建電腦，讀取USB記憶裝置時，請待電腦主機登入至桌面待機後，方可使用。二、欲播放影片，請使用播放，以達最佳效果。三、欲使用有線網路請輸入本校E-mail帳號密碼進行認證，如為兼任教師請先至網路服務組申請本校E-mail，方可進行網路瀏覽。

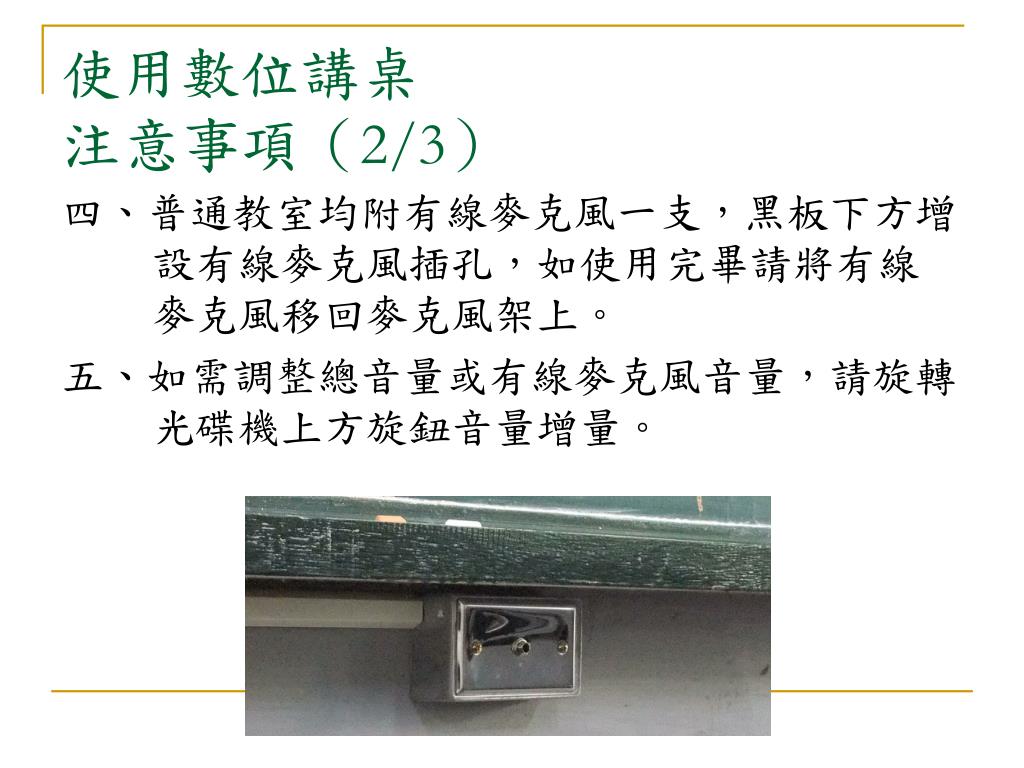

使用數位講桌注意事項（2/3） 四、普通教室均附有線麥克風一支，黑板下方增設有線麥克風插孔，如使用完畢請將有線麥克風移回麥克風架上。五、如需調整總音量或有線麥克風音量，請旋轉光碟機上方旋鈕音量增量。

使用數位講桌注意事項（3/3） 六、使用完畢後，請記得關閉電腦主機、單槍投影機及將投影幕上升復位，最後再關閉數位講桌總電源。七、數位講桌中電腦主機的C槽重新開機後資料均會回復至原始剛開機狀態，亦即所有資料存入後，重新開機資料均會刪除。第六點非常重要，將會嚴重影響數位講桌的使用。

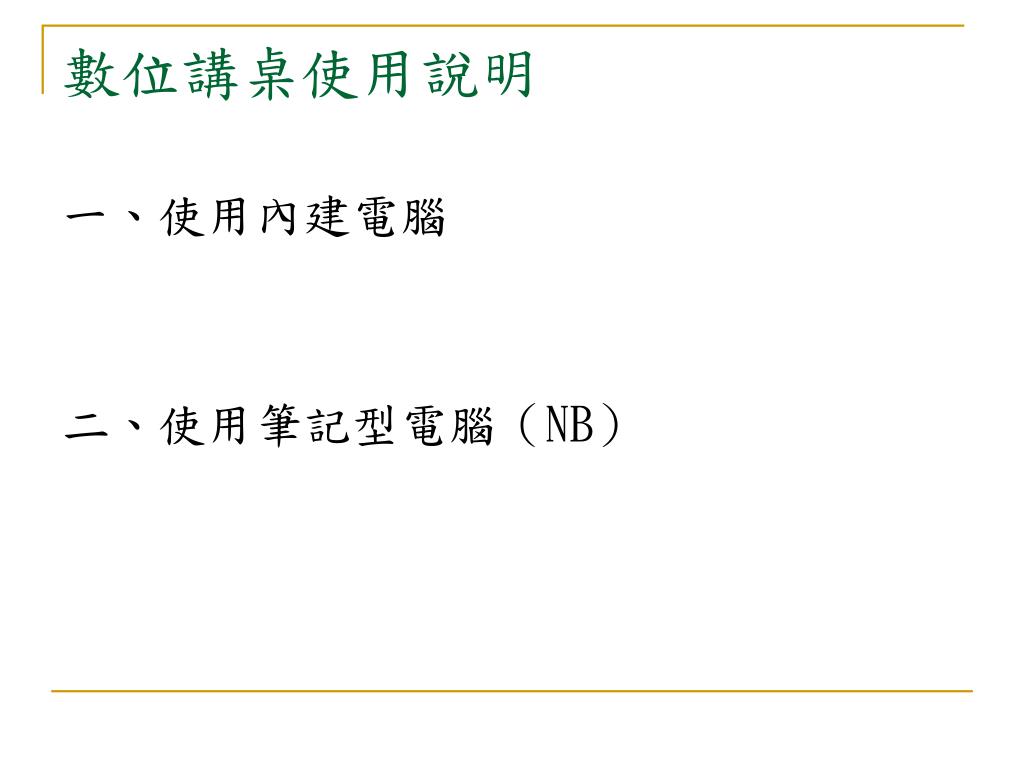

數位講桌使用說明 一、使用內建電腦二、使用筆記型電腦（NB）

數位講桌使用說明一、使用內建電腦 1、總電源開關轉至ON 後，按電腦電源開機，開機後下方電源燈將顯示是否開機。 2、欲開啟投影機，請按投影機開關開啟投影機。 3、布幕開關旋轉向右將布幕下降。 4、如需使用USB外接硬碟，請於開機至待機畫面後即可插入連結。 5、關閉投影機，請按投影機開關兩次關閉投影機。

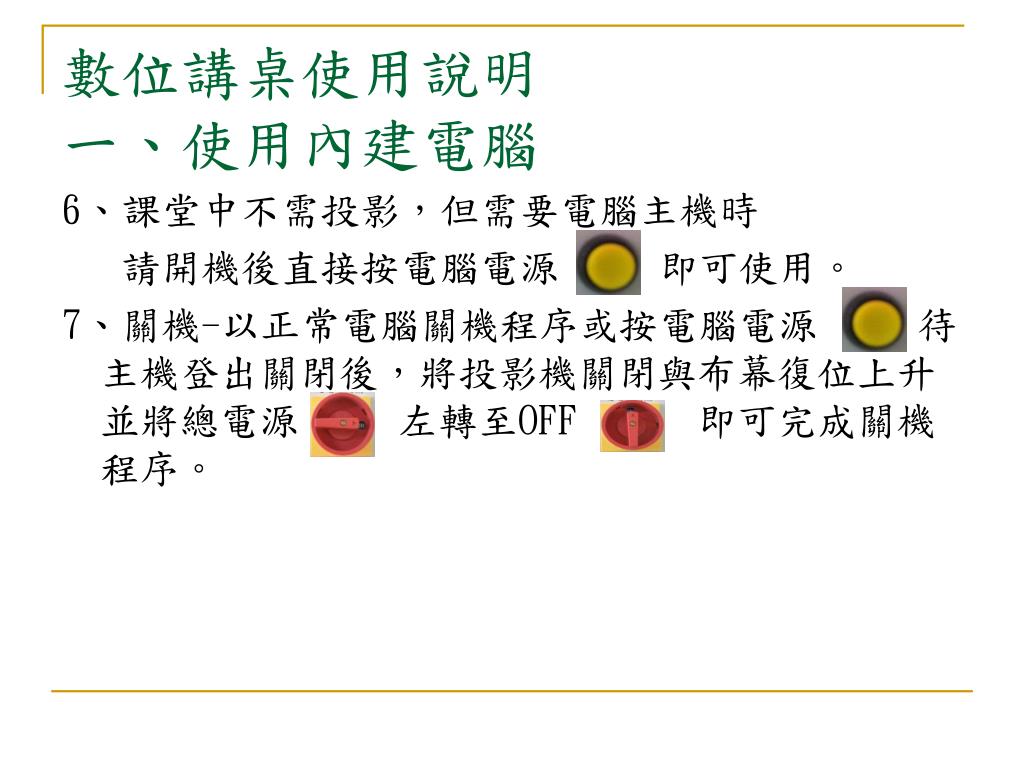

數位講桌使用說明一、使用內建電腦 6、課堂中不需投影，但需要電腦主機時請開機後直接按電腦電源即可使用。 7、關機-以正常電腦關機程序或按電腦電源待主機登出關閉後，將投影機關閉與布幕復位上升並將總電源左轉至OFF 即可完成關機程序。

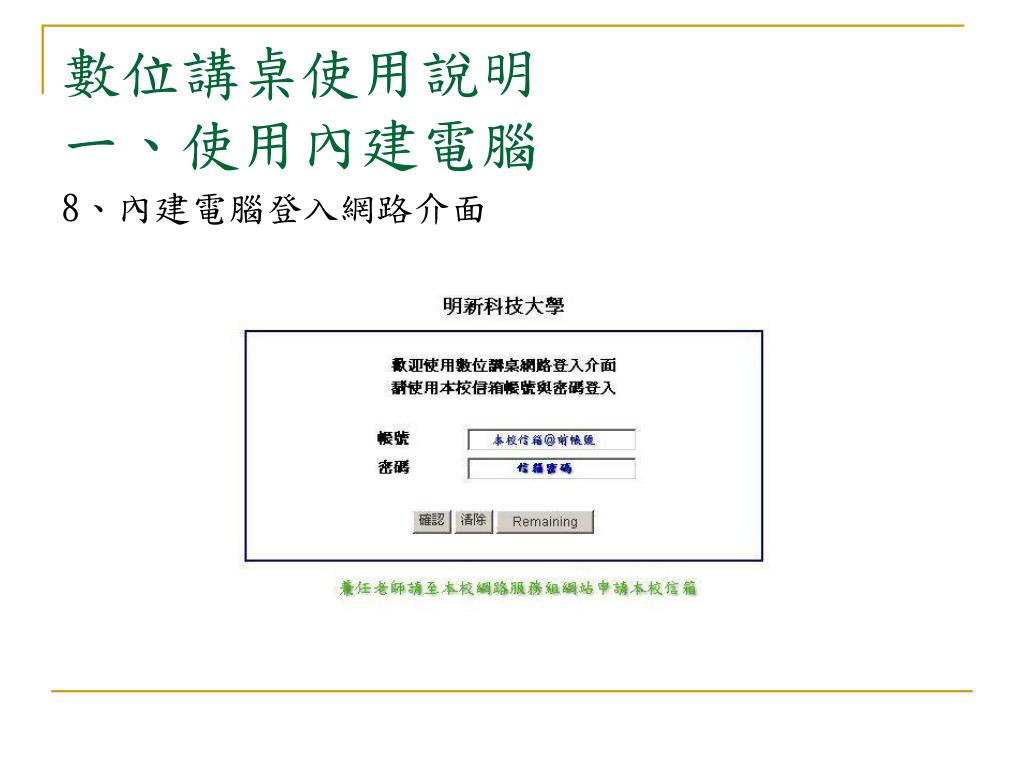

數位講桌使用說明一、使用內建電腦 8、內建電腦登入網路介面

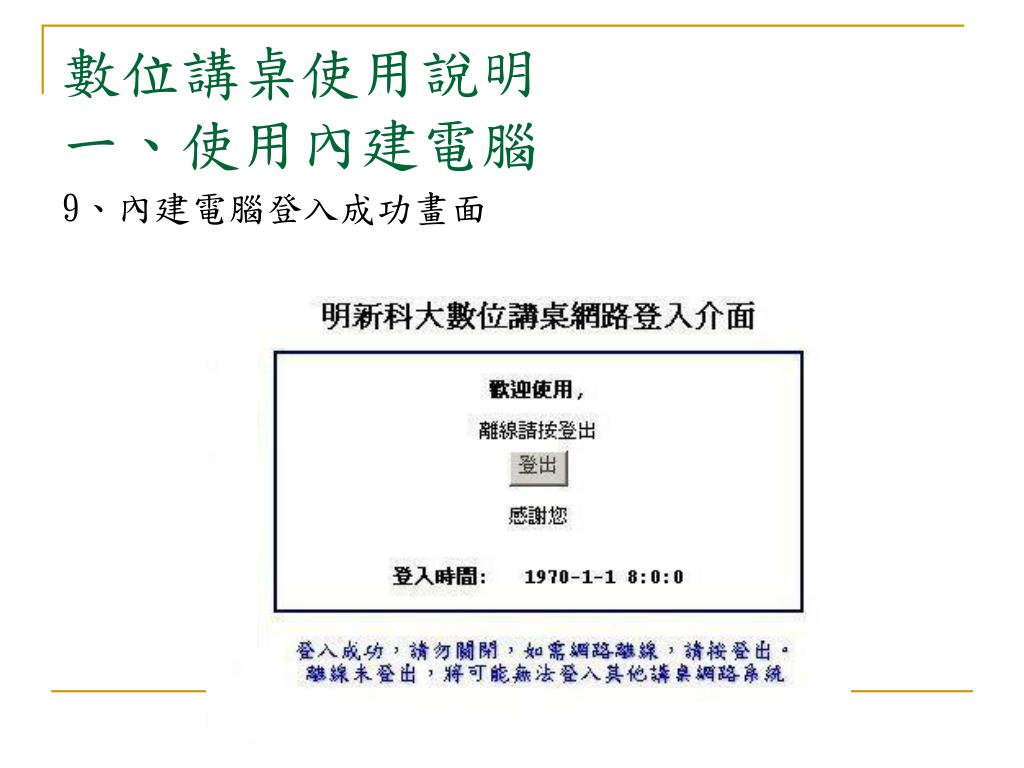

數位講桌使用說明一、使用內建電腦 9、內建電腦登入成功畫面

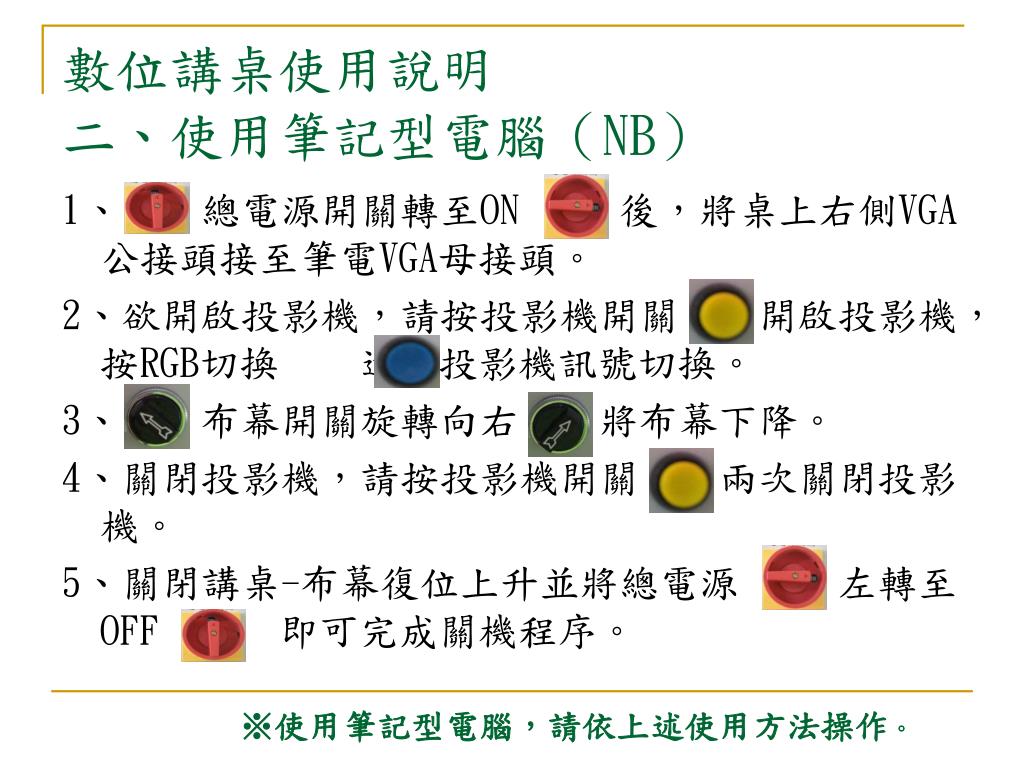

數位講桌使用說明二、使用筆記型電腦（NB） 1、總電源開關轉至ON 後，將桌上右側VGA公接頭接至筆電VGA母接頭。 2、欲開啟投影機，請按投影機開關開啟投影機，按RGB切換進行投影機訊號切換。 3、布幕開關旋轉向右將布幕下降。 4、關閉投影機，請按投影機開關兩次關閉投影機。 5、關閉講桌-布幕復位上升並將總電源左轉至OFF 即可完成關機程序。 ※使用筆記型電腦，請依上述使用方法操作。

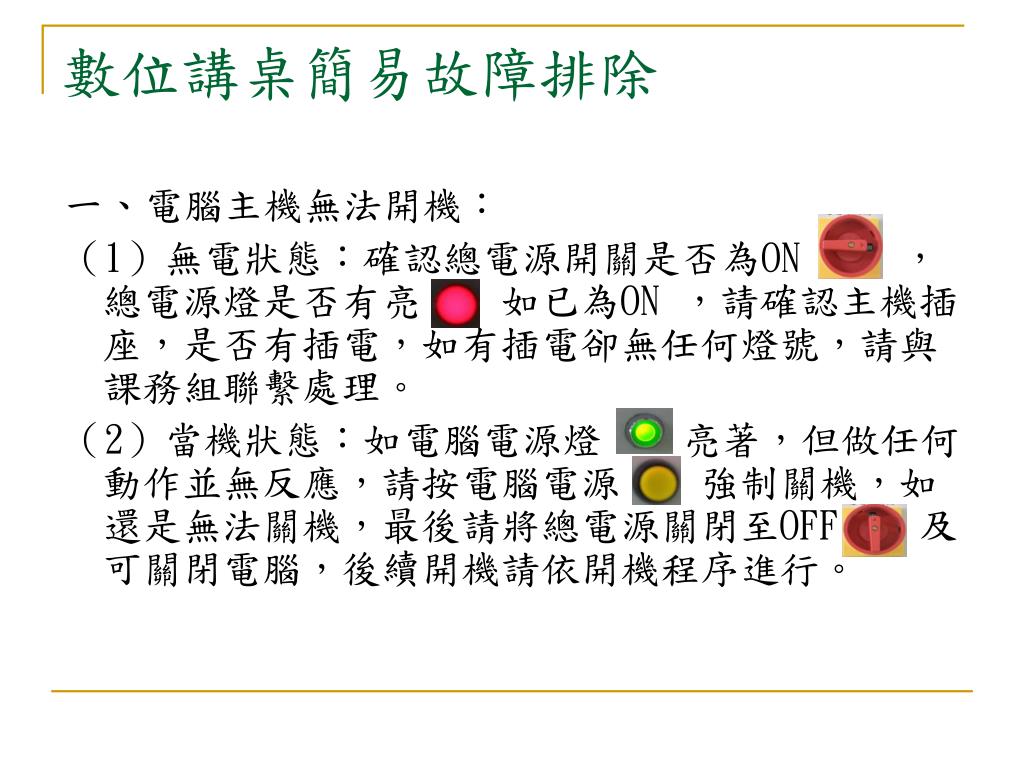

數位講桌簡易故障排除 一、電腦主機無法開機：（1）無電狀態：確認總電源開關是否為ON ，總電源燈是否有亮如已為ON ，請確認主機插座，是否有插電，如有插電卻無任何燈號，請與課務組聯繫處理。（2）當機狀態：如電腦電源燈亮著，但做任何動作並無反應，請按電腦電源強制關機，如還是無法關機，最後請將總電源關閉至OFF 及可關閉電腦，後續開機請依開機程序進行。

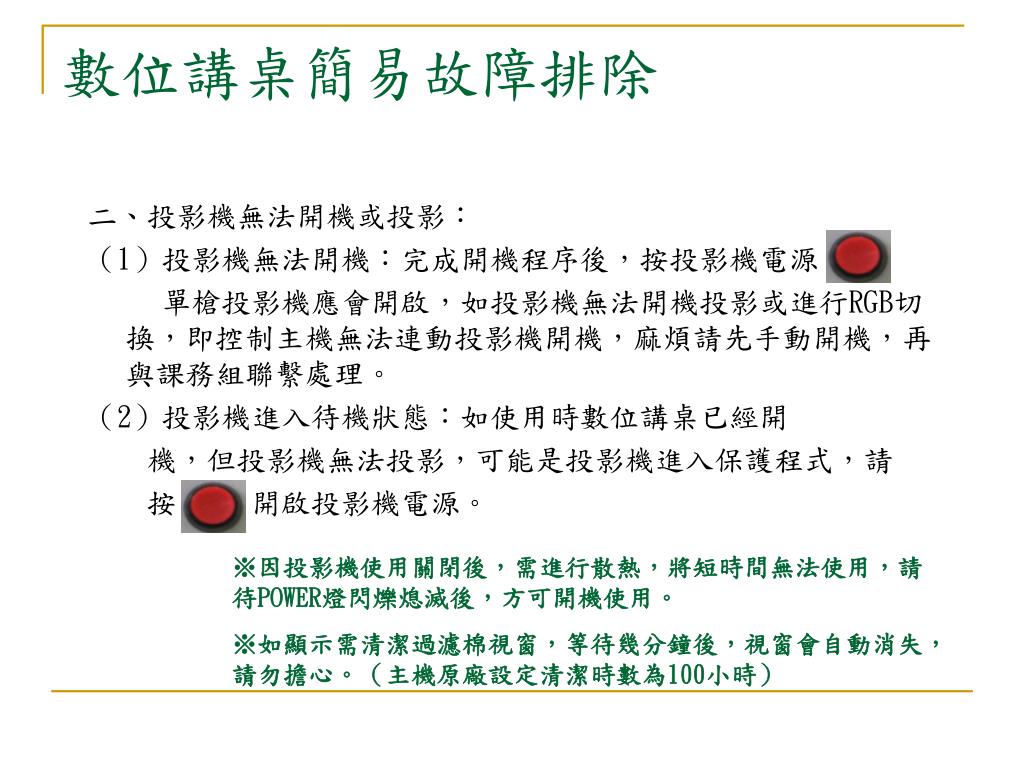

數位講桌簡易故障排除 二、投影機無法開機或投影：（1）投影機無法開機：完成開機程序後，按投影機電源單槍投影機應會開啟，如投影機無法開機投影或進行RGB切換，即控制主機無法連動投影機開機，麻煩請先手動開機，再與課務組聯繫處理。（2）投影機進入待機狀態：如使用時數位講桌已經開機，但投影機無法投影，可能是投影機進入保護程式，請按開啟投影機電源。 ※因投影機使用關閉後，需進行散熱，將短時間無法使用，請待POWER燈閃爍熄滅後，方可開機使用。 ※如顯示需清潔過濾棉視窗，等待幾分鐘後，視窗會自動消失，請勿擔心。（主機原廠設定清潔時數為100小時）

數位講桌簡易故障排除 （3）有線麥克風無聲：完成總電源開機後，有線麥克風即可使用，如無聲音輸出，請與課務組聯繫處理。（4）投影機PWR燈閃爍，並無法開啟，應為正在散熱中，待停止閃爍後，應可正常使用。（5）如投影機PWR燈以外兩顆燈亮於非開啟時亮起，並無法開啟投影機，應為燈泡損壞，需更換燈泡，請與課務組聯繫。

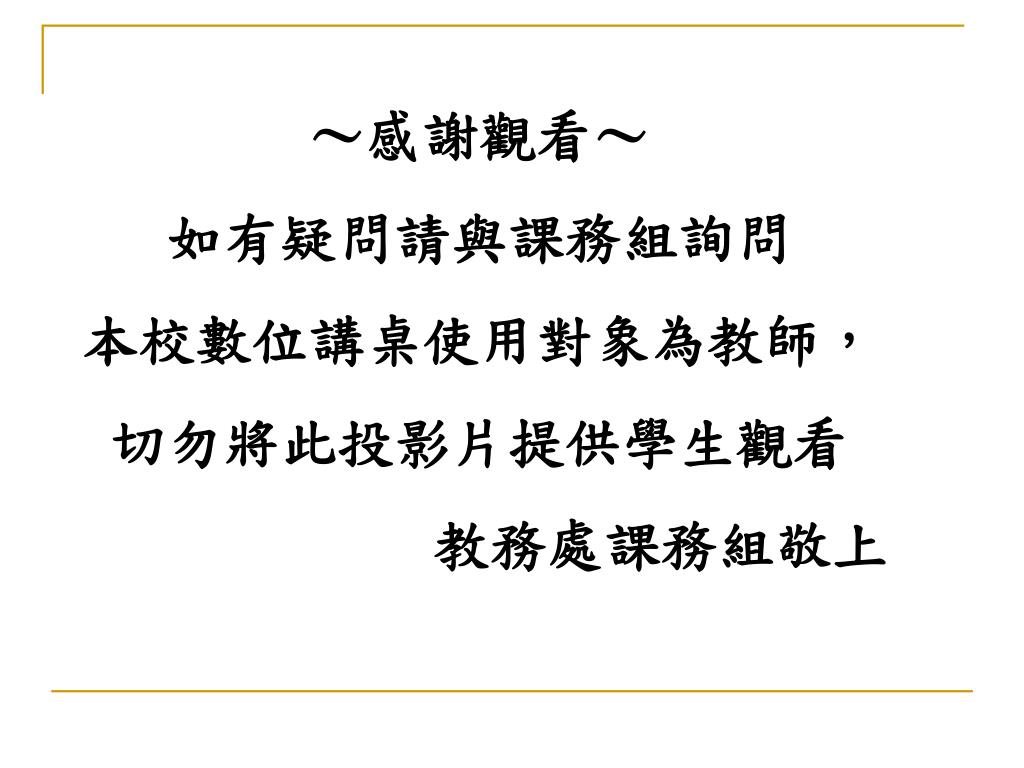

～感謝觀看～ 如有疑問請與課務組詢問本校數位講桌使用對象為教師，切勿將此投影片提供學生觀看教務處課務組敬上
