  1. 2009 Product www.webgateinc.com

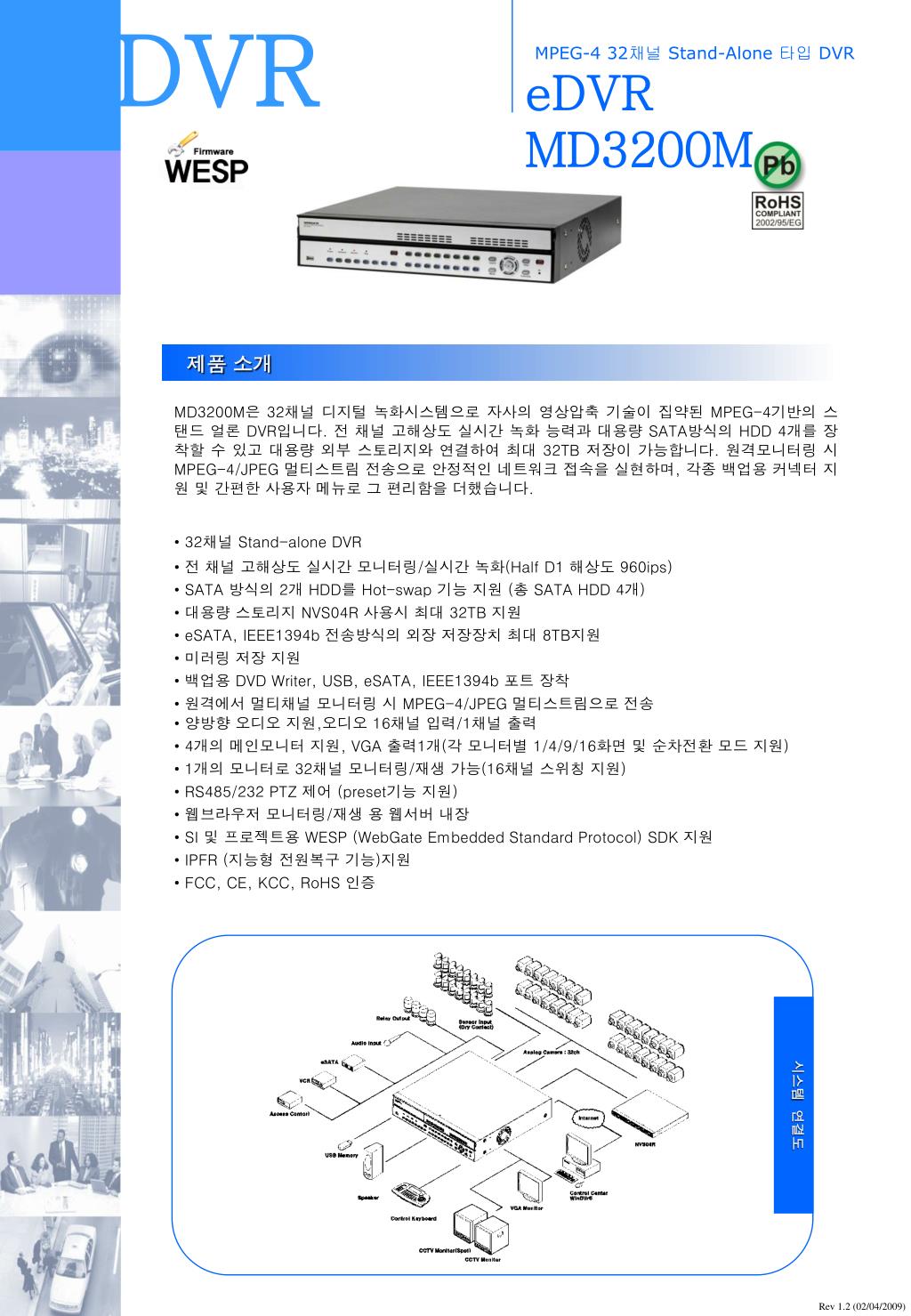

  2. DVR MPEG-4 32채널 Stand-Alone 타입 DVR eDVR MD3200M 제품 소개 MD3200M은 32채널 디지털 녹화시스템으로 자사의 영상압축 기술이 집약된 MPEG-4기반의 스탠드 얼론 DVR입니다. 전 채널 고해상도 실시간 녹화 능력과 대용량 SATA방식의 HDD 4개를 장착할 수 있고 대용량 외부 스토리지와 연결하여 최대 32TB 저장이 가능합니다. 원격모니터링 시 MPEG-4/JPEG 멀티스트림 전송으로 안정적인 네트워크 접속을 실현하며, 각종 백업용 커넥터 지원 및 간편한 사용자 메뉴로 그 편리함을 더했습니다. • 32채널 Stand-alone DVR • 전 채널 고해상도 실시간 모니터링/실시간 녹화(Half D1 해상도 960ips) • SATA 방식의 2개 HDD를 Hot-swap 기능 지원 (총 SATAHDD 4개) • 대용량 스토리지 NVS04R 사용시 최대 32TB 지원 • eSATA,IEEE1394b 전송방식의 외장 저장장치 최대 8TB지원 • 미러링저장지원 • 백업용 DVD Writer, USB, eSATA, IEEE1394b 포트 장착 • 원격에서 멀티채널 모니터링 시 MPEG-4/JPEG 멀티스트림으로 전송 • 양방향 오디오 지원,오디오 16채널 입력/1채널 출력 • 4개의 메인모니터 지원, VGA 출력1개(각 모니터별 1/4/9/16화면 및 순차전환 모드 지원) • 1개의 모니터로 32채널 모니터링/재생 가능(16채널 스위칭 지원) • RS485/232PTZ 제어 (preset기능 지원) • 웹브라우저 모니터링/재생 용 웹서버 내장 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 • IPFR (지능형 전원복구 기능)지원 • FCC, CE, KCC, RoHS 인증 시스템 연결도 Rev 1.2 (02/04/2009)

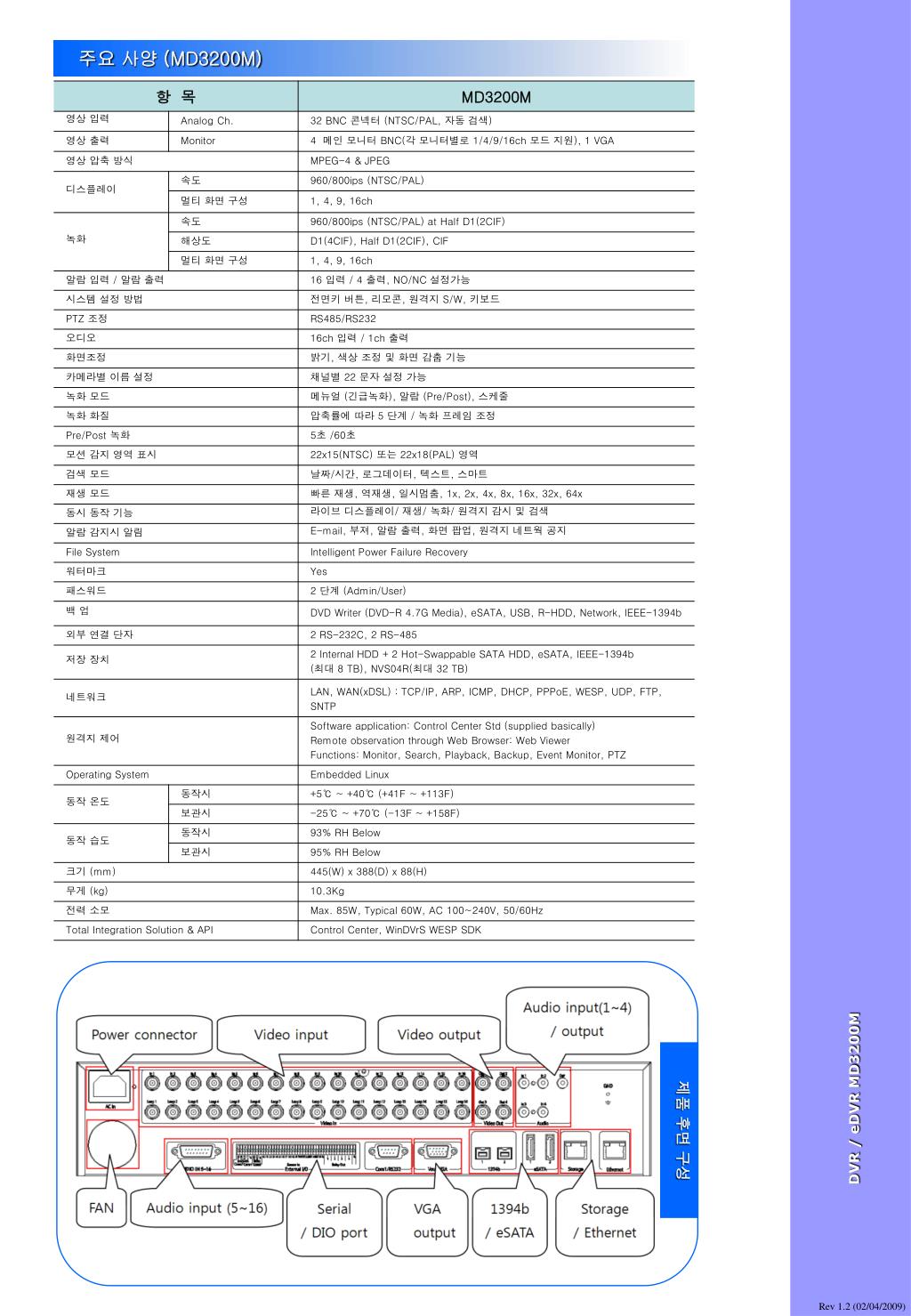

  3. 주요 사양 (MD3200M) DVR / eDVR MD3200M 제품 후면 구성 Rev 1.2 (02/04/2009)

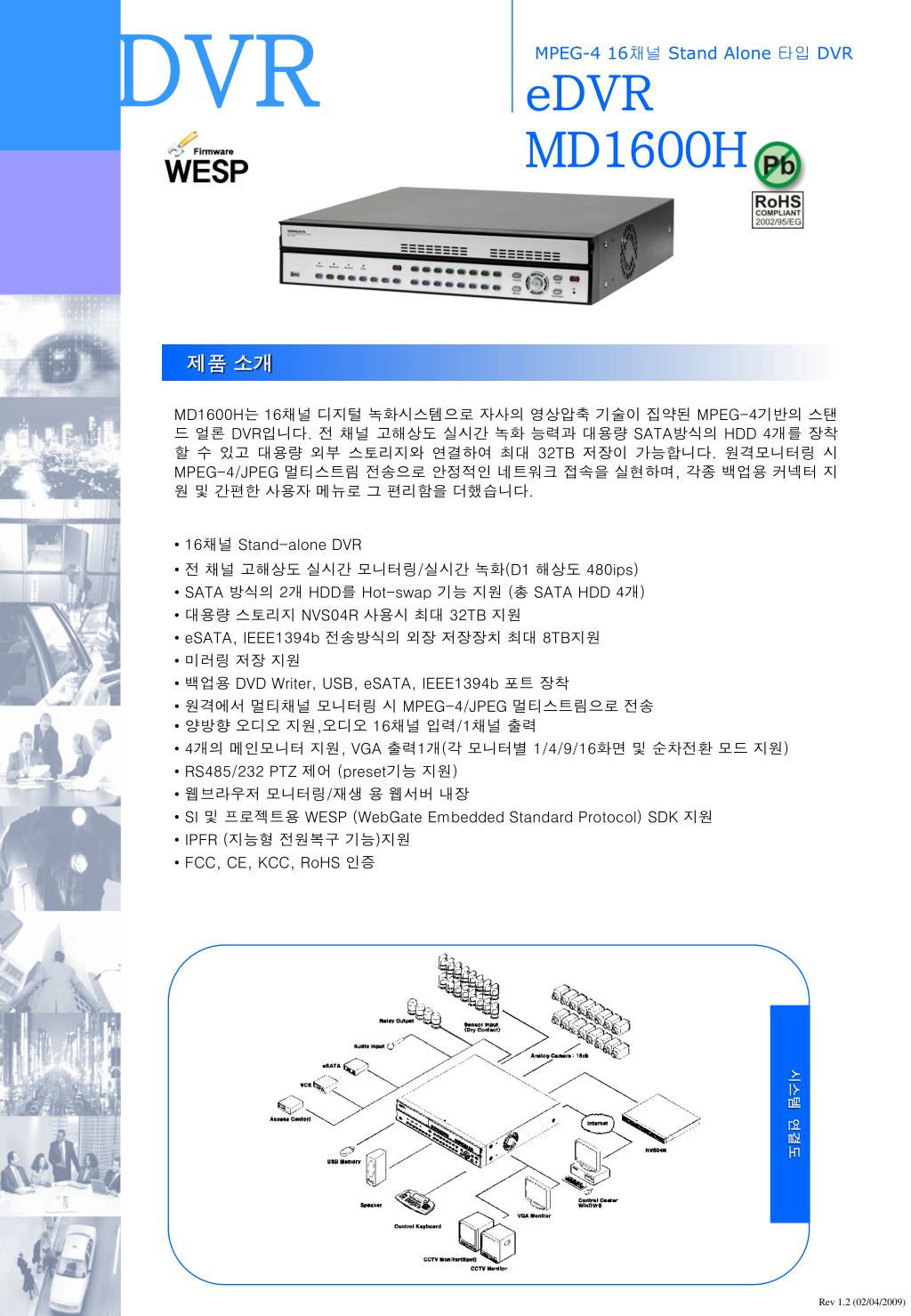

  4. DVR MPEG-4 16채널 Stand Alone 타입 DVR eDVR MD1600H 제품 소개 MD1600H는 16채널 디지털 녹화시스템으로 자사의 영상압축 기술이 집약된 MPEG-4기반의 스탠드 얼론 DVR입니다. 전 채널 고해상도 실시간 녹화 능력과 대용량 SATA방식의 HDD 4개를 장착할 수 있고 대용량 외부 스토리지와 연결하여 최대 32TB 저장이 가능합니다. 원격모니터링 시 MPEG-4/JPEG 멀티스트림 전송으로 안정적인 네트워크 접속을 실현하며, 각종 백업용 커넥터 지원 및 간편한 사용자 메뉴로 그 편리함을 더했습니다. • 16채널 Stand-alone DVR • 전 채널 고해상도 실시간 모니터링/실시간 녹화(D1 해상도 480ips) • SATA 방식의 2개 HDD를 Hot-swap 기능 지원 (총 SATAHDD 4개) • 대용량 스토리지 NVS04R 사용시 최대 32TB 지원 • eSATA,IEEE1394b 전송방식의 외장 저장장치 최대 8TB지원 • 미러링저장지원 • 백업용 DVD Writer, USB, eSATA, IEEE1394b 포트 장착 • 원격에서 멀티채널 모니터링 시 MPEG-4/JPEG 멀티스트림으로 전송 • 양방향 오디오 지원,오디오 16채널 입력/1채널 출력 • 4개의 메인모니터 지원, VGA 출력1개(각 모니터별 1/4/9/16화면 및 순차전환 모드 지원) • RS485/232PTZ 제어 (preset기능 지원) • 웹브라우저 모니터링/재생 용 웹서버 내장 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 • IPFR (지능형 전원복구 기능)지원 • FCC, CE, KCC, RoHS 인증 시스템 연결도 Rev 1.2 (02/04/2009)

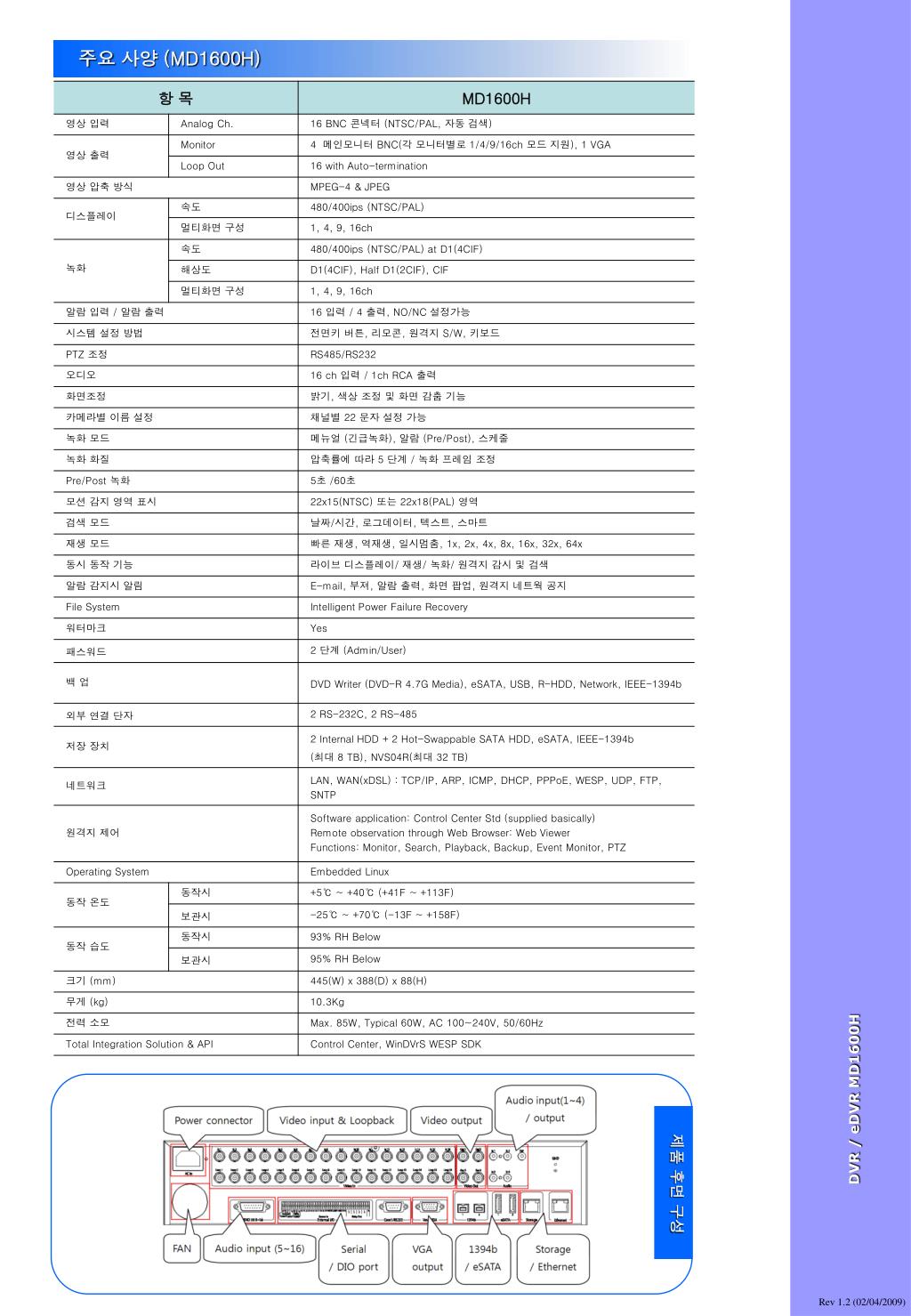

  5. 주요 사양 (MD1600H) DVR / eDVR MD1600H 제품 후면 구성 Rev 1.2 (02/04/2009)

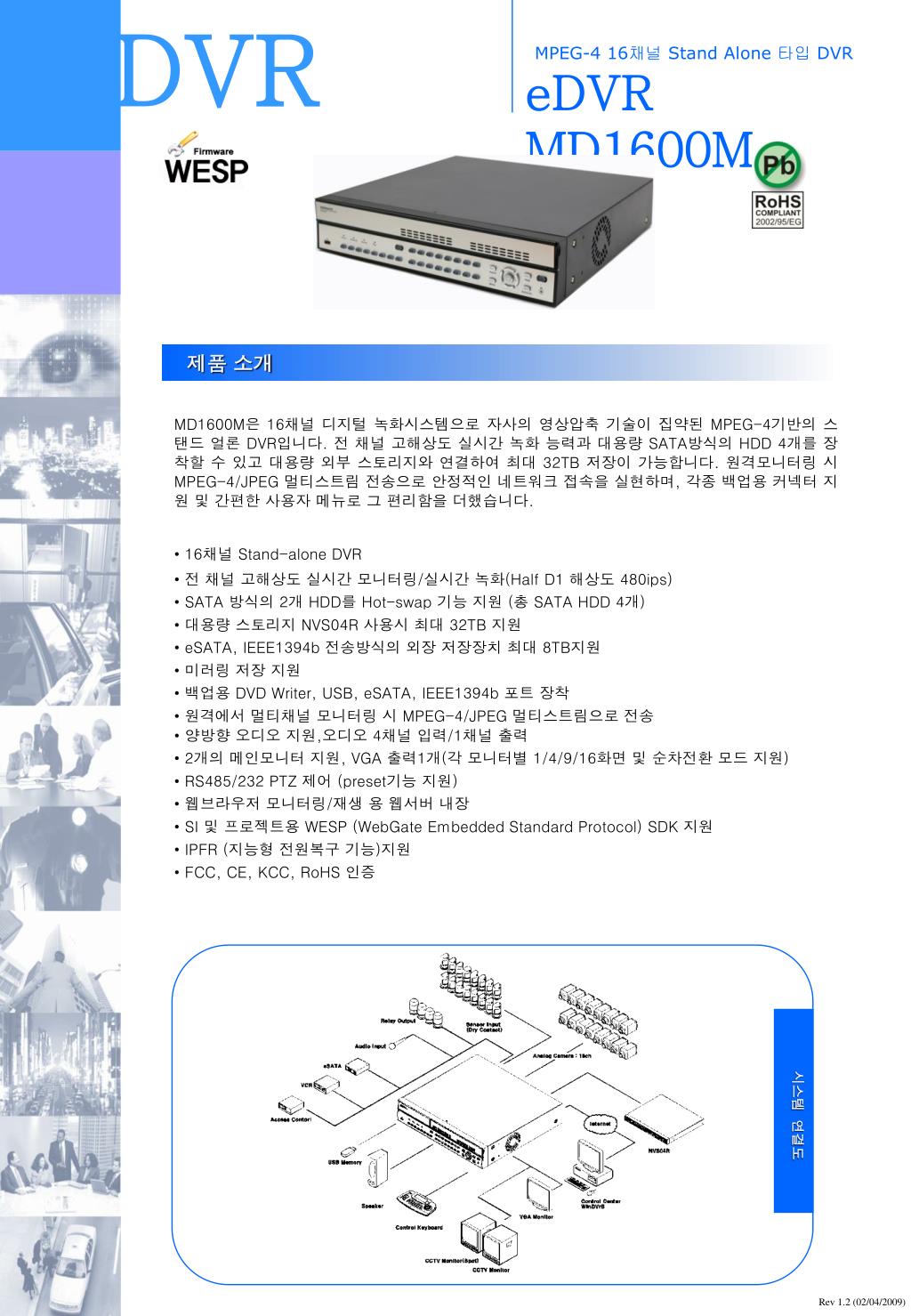

  6. DVR MPEG-4 16채널 Stand Alone 타입 DVR eDVR MD1600M 제품 소개 MD1600M은 16채널 디지털 녹화시스템으로 자사의 영상압축 기술이 집약된 MPEG-4기반의 스탠드 얼론 DVR입니다. 전 채널 고해상도 실시간 녹화 능력과 대용량 SATA방식의 HDD 4개를 장착할 수 있고 대용량 외부 스토리지와 연결하여 최대 32TB 저장이 가능합니다. 원격모니터링 시 MPEG-4/JPEG 멀티스트림 전송으로 안정적인 네트워크 접속을 실현하며, 각종 백업용 커넥터 지원 및 간편한 사용자 메뉴로 그 편리함을 더했습니다. • 16채널 Stand-alone DVR • 전 채널 고해상도 실시간 모니터링/실시간 녹화(Half D1 해상도 480ips) • SATA 방식의 2개 HDD를 Hot-swap 기능 지원 (총 SATAHDD 4개) • 대용량 스토리지 NVS04R 사용시 최대 32TB 지원 • eSATA,IEEE1394b 전송방식의 외장 저장장치 최대 8TB지원 • 미러링저장지원 • 백업용 DVD Writer, USB, eSATA, IEEE1394b 포트 장착 • 원격에서 멀티채널 모니터링 시 MPEG-4/JPEG 멀티스트림으로 전송 • 양방향 오디오 지원,오디오 4채널 입력/1채널 출력 • 2개의 메인모니터 지원, VGA 출력1개(각 모니터별 1/4/9/16화면 및 순차전환 모드 지원) • RS485/232PTZ 제어 (preset기능 지원) • 웹브라우저 모니터링/재생 용 웹서버 내장 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 • IPFR (지능형 전원복구 기능)지원 • FCC, CE, KCC, RoHS 인증 시스템 연결도 Rev 1.2 (02/04/2009)

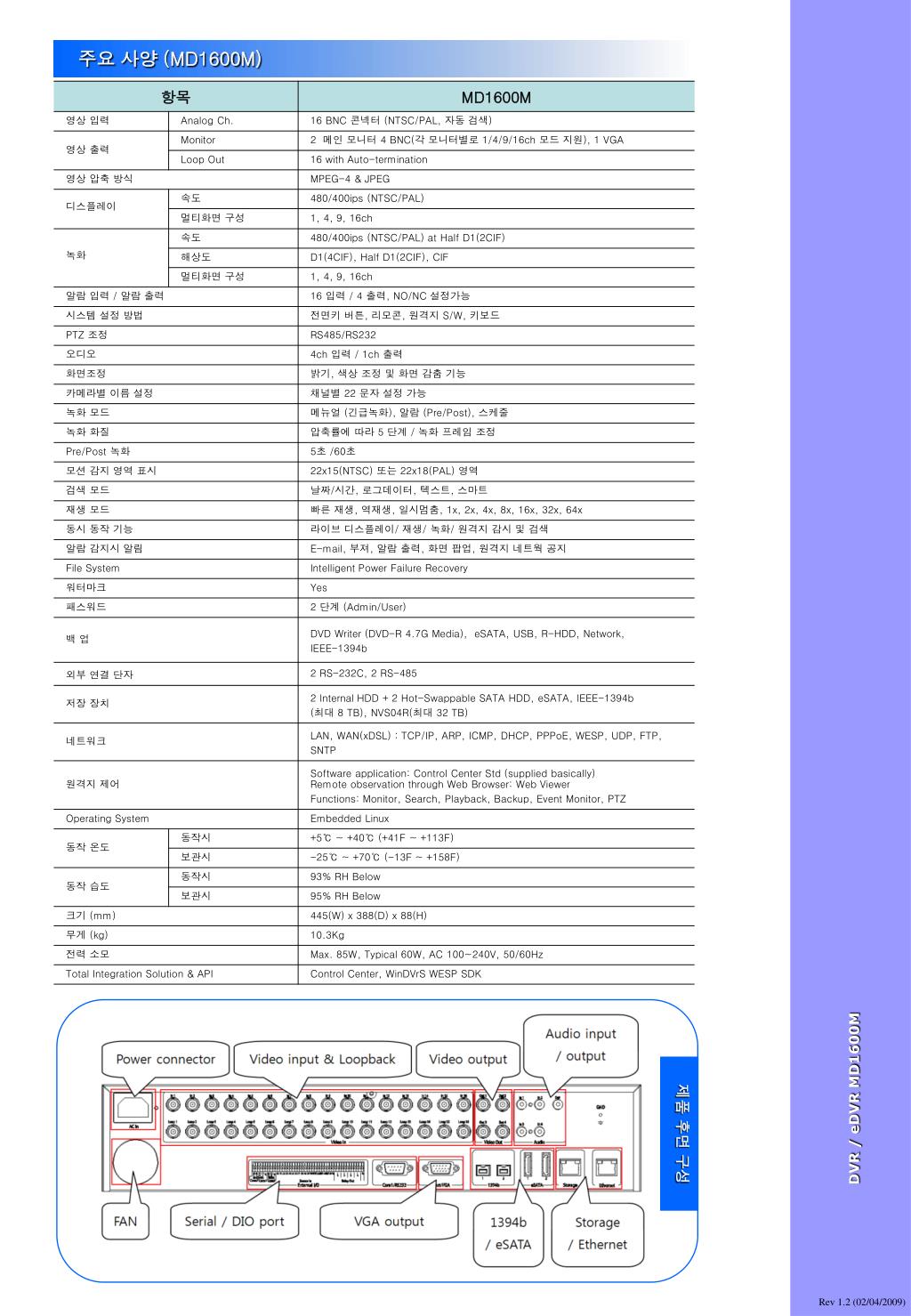

  7. 주요 사양 (MD1600M) DVR / eDVR MD1600M 제품 후면 구성 Rev 1.2 (02/04/2009)

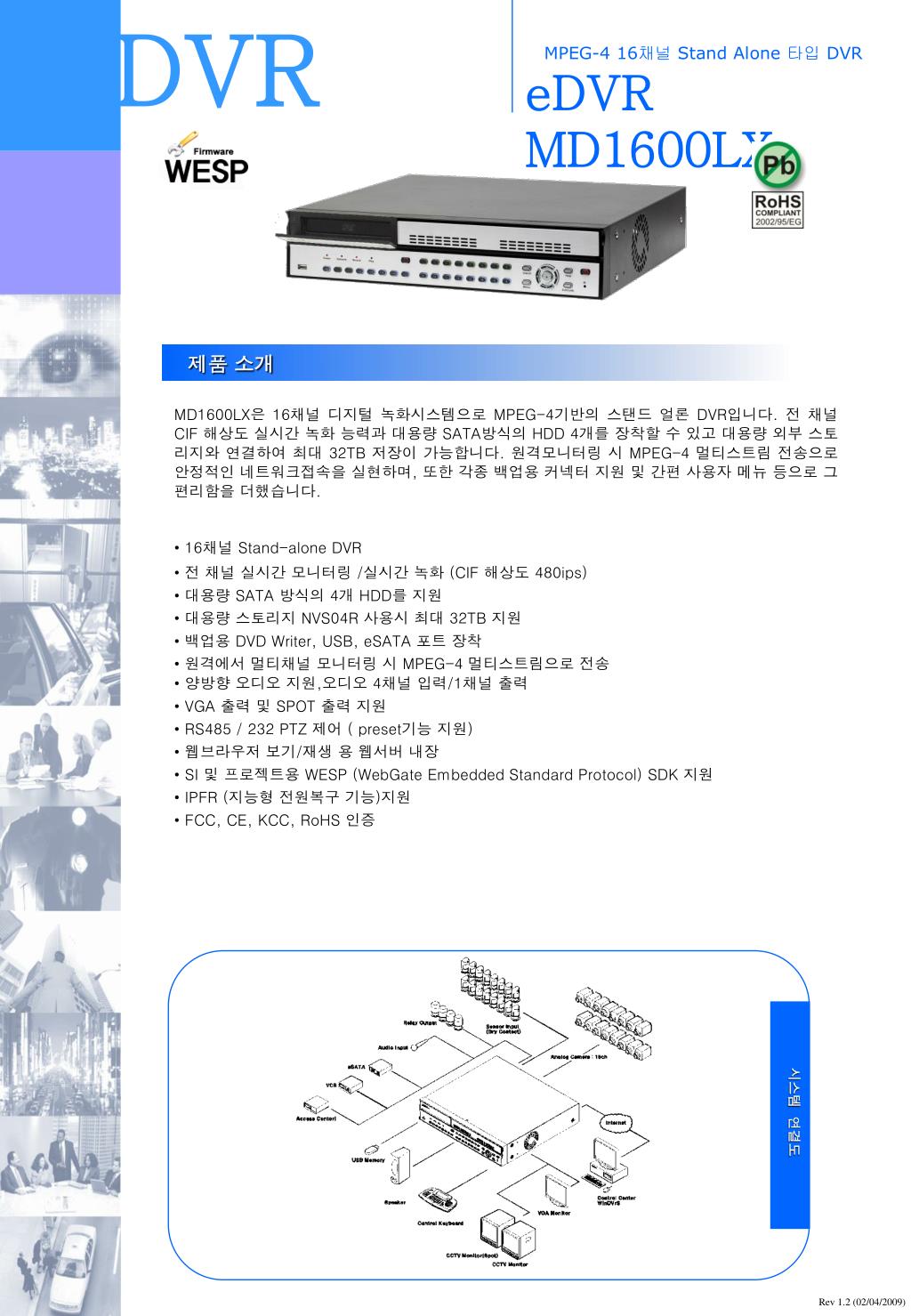

  8. DVR MPEG-4 16채널 Stand Alone 타입 DVR eDVR MD1600LX 제품 소개 MD1600LX은 16채널 디지털 녹화시스템으로 MPEG-4기반의 스탠드 얼론 DVR입니다. 전 채널 CIF 해상도 실시간 녹화 능력과 대용량 SATA방식의 HDD 4개를 장착할 수 있고 대용량 외부 스토리지와 연결하여 최대 32TB 저장이 가능합니다. 원격모니터링 시 MPEG-4 멀티스트림 전송으로 안정적인 네트워크접속을 실현하며, 또한각종 백업용 커넥터 지원 및 간편 사용자 메뉴 등으로 그 편리함을 더했습니다. • 16채널 Stand-alone DVR • 전 채널 실시간 모니터링 /실시간 녹화 (CIF 해상도 480ips) • 대용량 SATA 방식의 4개 HDD를 지원 • 대용량 스토리지 NVS04R 사용시 최대 32TB 지원 • 백업용 DVD Writer, USB, eSATA 포트 장착 • 원격에서 멀티채널 모니터링 시 MPEG-4 멀티스트림으로 전송 • 양방향 오디오 지원,오디오 4채널 입력/1채널 출력 • VGA 출력 및 SPOT 출력 지원 • RS485 / 232PTZ 제어 ( preset기능 지원) • 웹브라우저 보기/재생 용 웹서버 내장 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 • IPFR (지능형 전원복구 기능)지원 • FCC, CE, KCC, RoHS 인증 시스템 연결도 Rev 1.2 (02/04/2009)

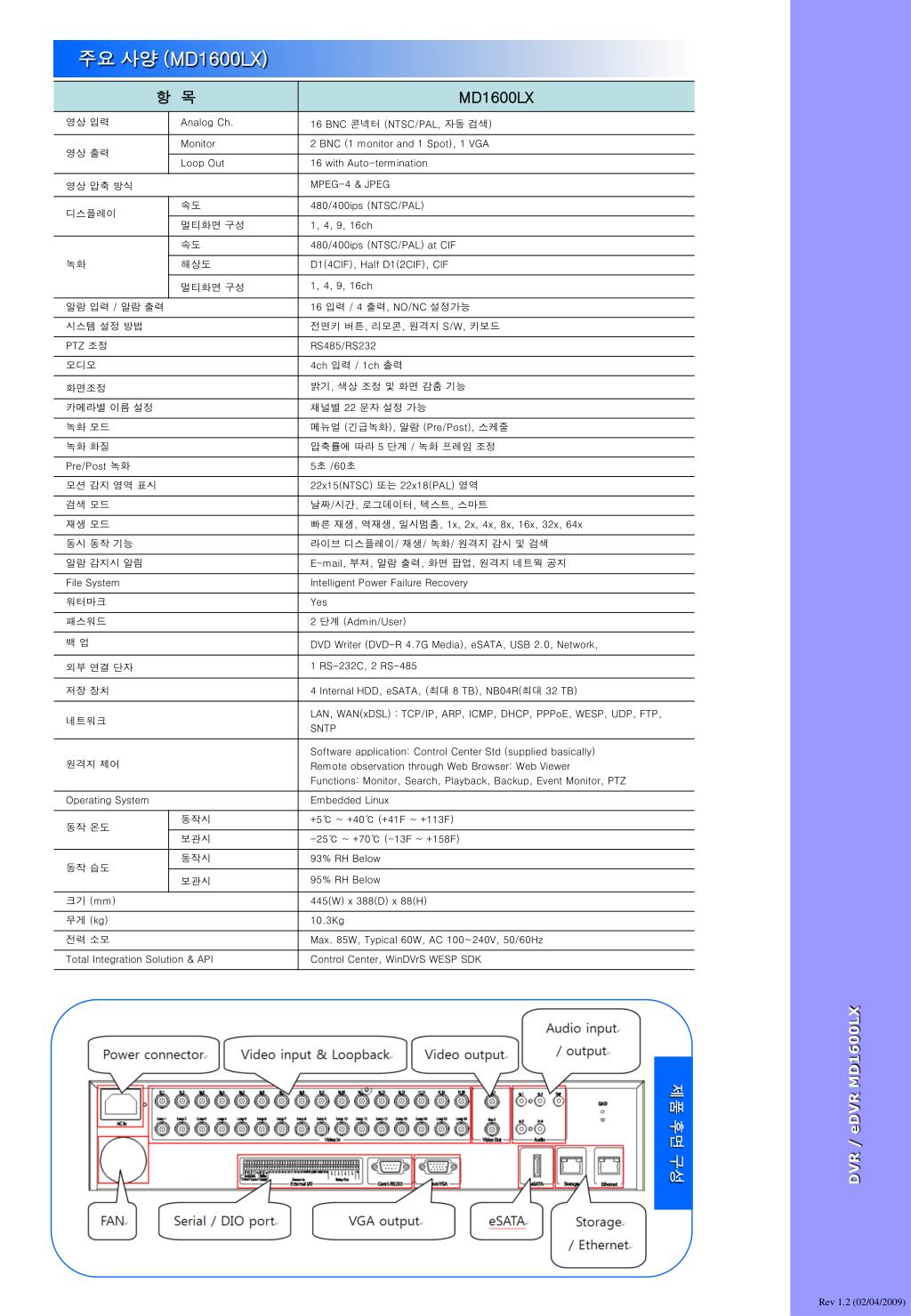

  9. 주요 사양 (MD1600LX) DVR / eDVR MD1600LX 제품 후면 구성 Rev 1.2 (02/04/2009)

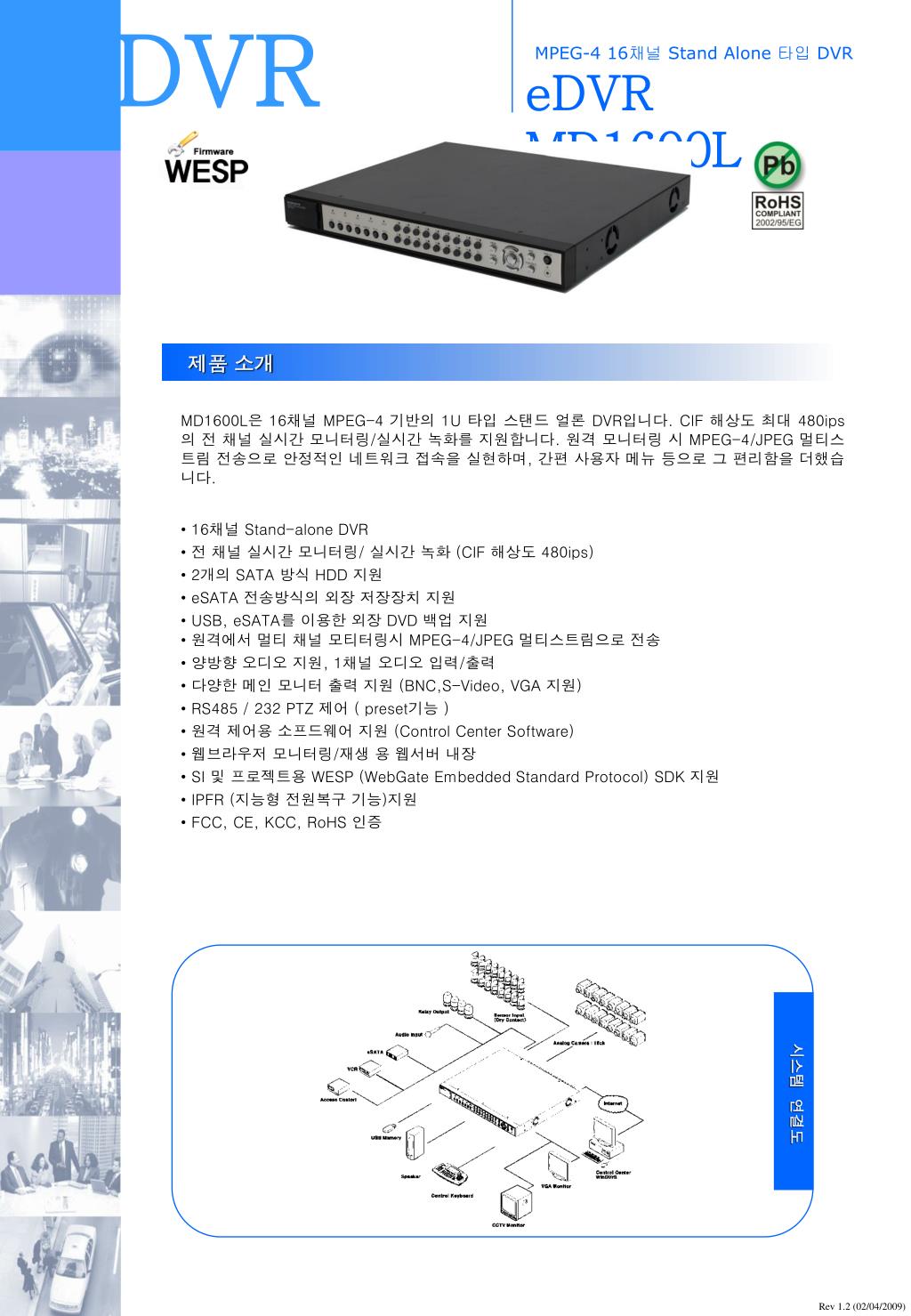

  10. DVR MPEG-4 16채널 Stand Alone 타입 DVR eDVR MD1600L 제품 소개 MD1600L은 16채널 MPEG-4 기반의 1U 타입 스탠드 얼론 DVR입니다. CIF 해상도 최대 480ips의 전 채널 실시간 모니터링/실시간 녹화를 지원합니다. 원격 모니터링 시 MPEG-4/JPEG 멀티스트림 전송으로 안정적인 네트워크 접속을 실현하며, 간편 사용자 메뉴 등으로 그 편리함을 더했습니다. • 16채널 Stand-alone DVR • 전 채널 실시간 모니터링/ 실시간 녹화 (CIF 해상도 480ips) • 2개의 SATA 방식 HDD 지원 • eSATA 전송방식의 외장 저장장치 지원 • USB, eSATA를 이용한 외장 DVD 백업 지원 • 원격에서 멀티 채널 모티터링시 MPEG-4/JPEG 멀티스트림으로 전송 • 양방향 오디오 지원,1채널 오디오 입력/출력 • 다양한 메인 모니터 출력 지원 (BNC,S-Video, VGA 지원) • RS485 / 232 PTZ제어 ( preset기능 ) • 원격 제어용 소프드웨어 지원 (Control Center Software) • 웹브라우저 모니터링/재생 용 웹서버 내장 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 •IPFR (지능형 전원복구 기능)지원 • FCC, CE, KCC, RoHS 인증 시스템 연결도 Rev 1.2 (02/04/2009)

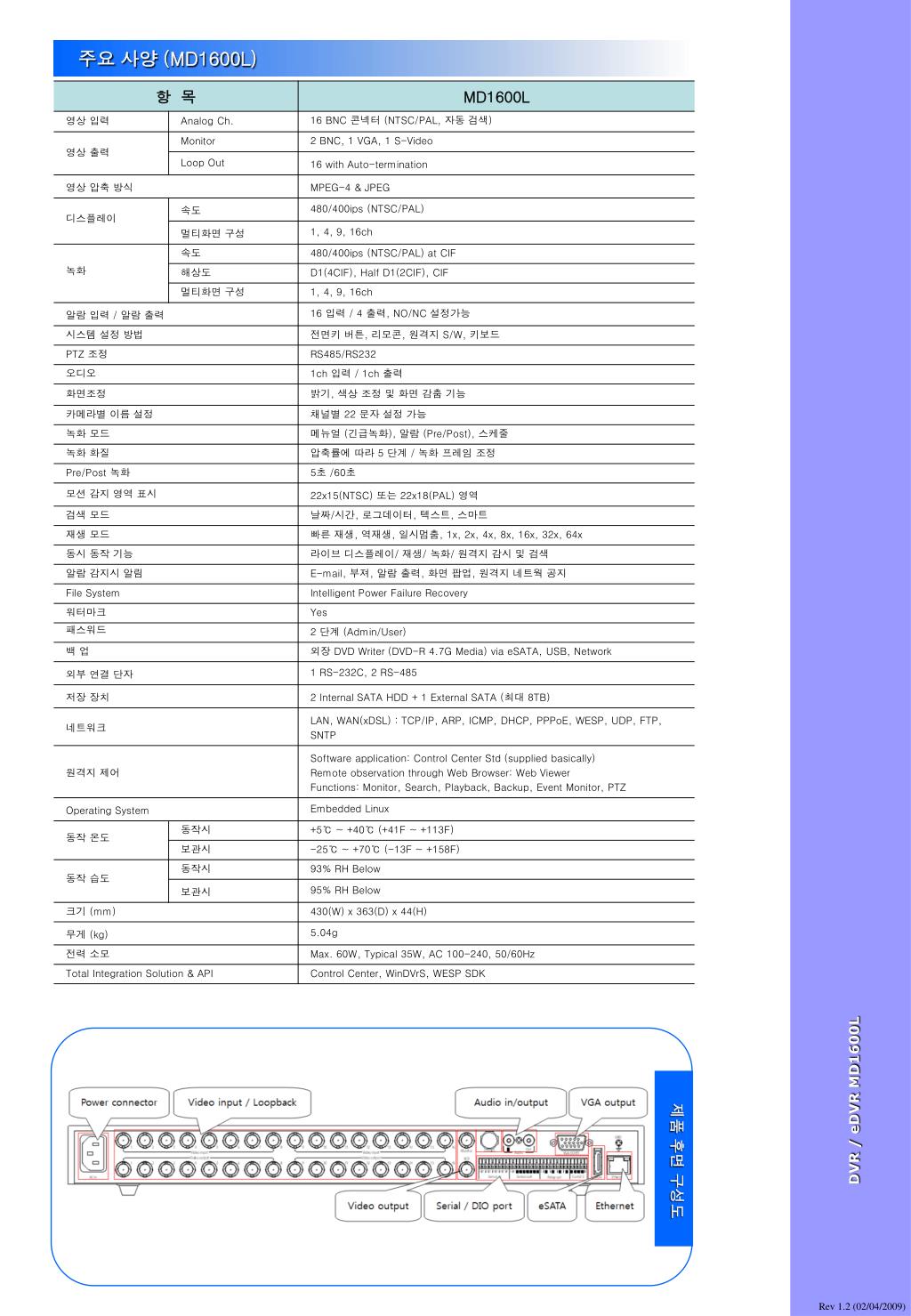

  11. 주요 사양 (MD1600L) DVR / eDVR MD1600L 제품 후면 구성도 Rev 1.2 (02/04/2009)

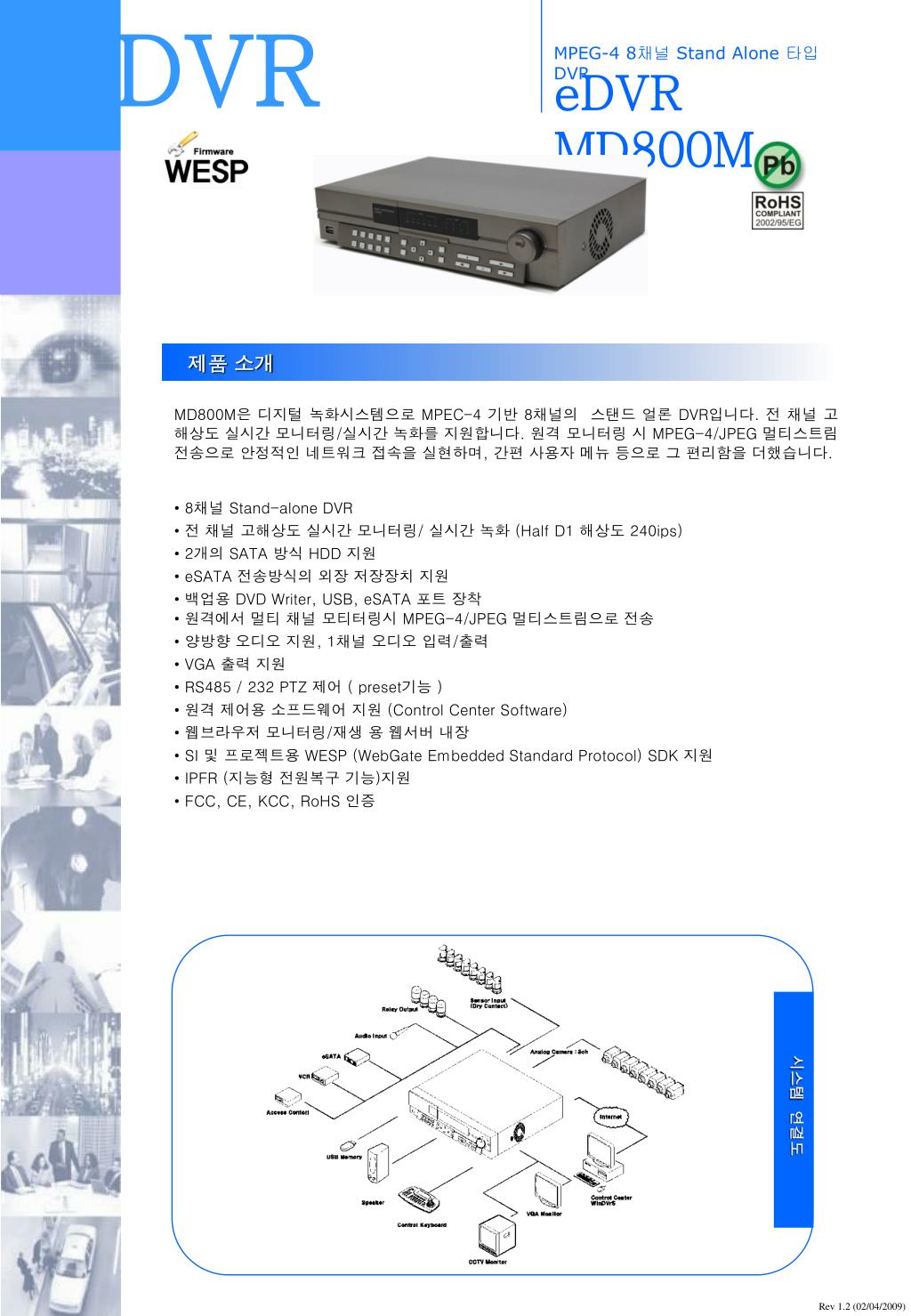

  12. DVR MPEG-4 8채널 Stand Alone 타입 DVR eDVR MD800M 제품 소개 MD800M은 디지털 녹화시스템으로 MPEC-4 기반 8채널의 스탠드 얼론 DVR입니다. 전 채널 고해상도 실시간 모니터링/실시간 녹화를 지원합니다. 원격 모니터링 시 MPEG-4/JPEG 멀티스트림 전송으로 안정적인 네트워크 접속을 실현하며, 간편 사용자 메뉴 등으로 그 편리함을 더했습니다. • 8채널 Stand-alone DVR • 전 채널 고해상도 실시간 모니터링/ 실시간 녹화 (Half D1 해상도 240ips) • 2개의 SATA 방식 HDD 지원 • eSATA 전송방식의 외장 저장장치 지원 • 백업용 DVD Writer, USB, eSATA포트 장착 • 원격에서 멀티 채널 모티터링시 MPEG-4/JPEG 멀티스트림으로 전송 • 양방향 오디오 지원,1채널 오디오 입력/출력 • VGA 출력 지원 • RS485 / 232 PTZ제어 ( preset기능 ) • 원격 제어용 소프드웨어 지원 (Control Center Software) • 웹브라우저 모니터링/재생 용 웹서버 내장 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 •IPFR (지능형 전원복구 기능)지원 • FCC, CE, KCC, RoHS 인증 시스템 연결도 Rev 1.2 (02/04/2009)

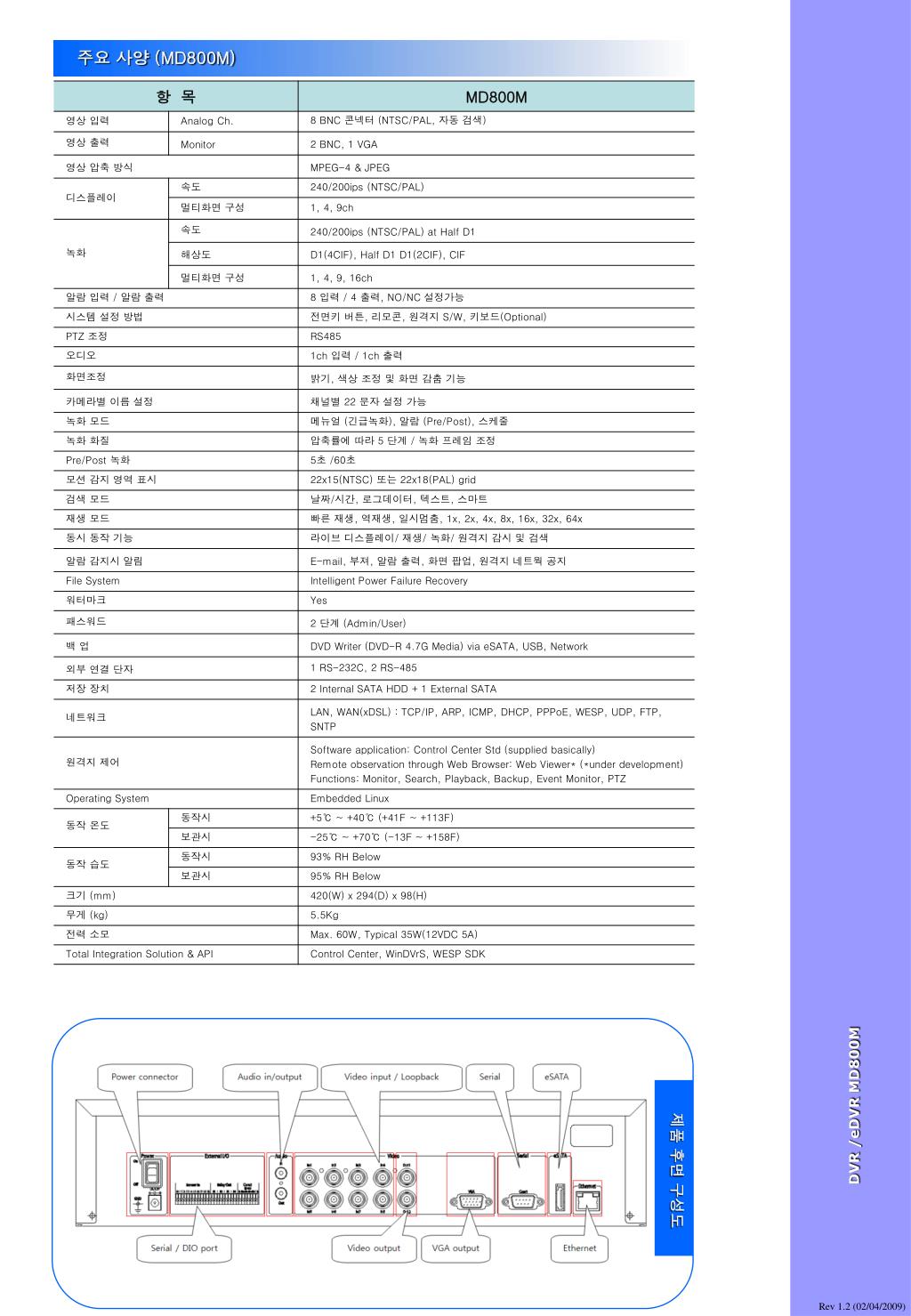

  13. 주요 사양 (MD800M) DVR /eDVR MD800M 제품 후면 구성도 Rev 1.2 (02/04/2009)

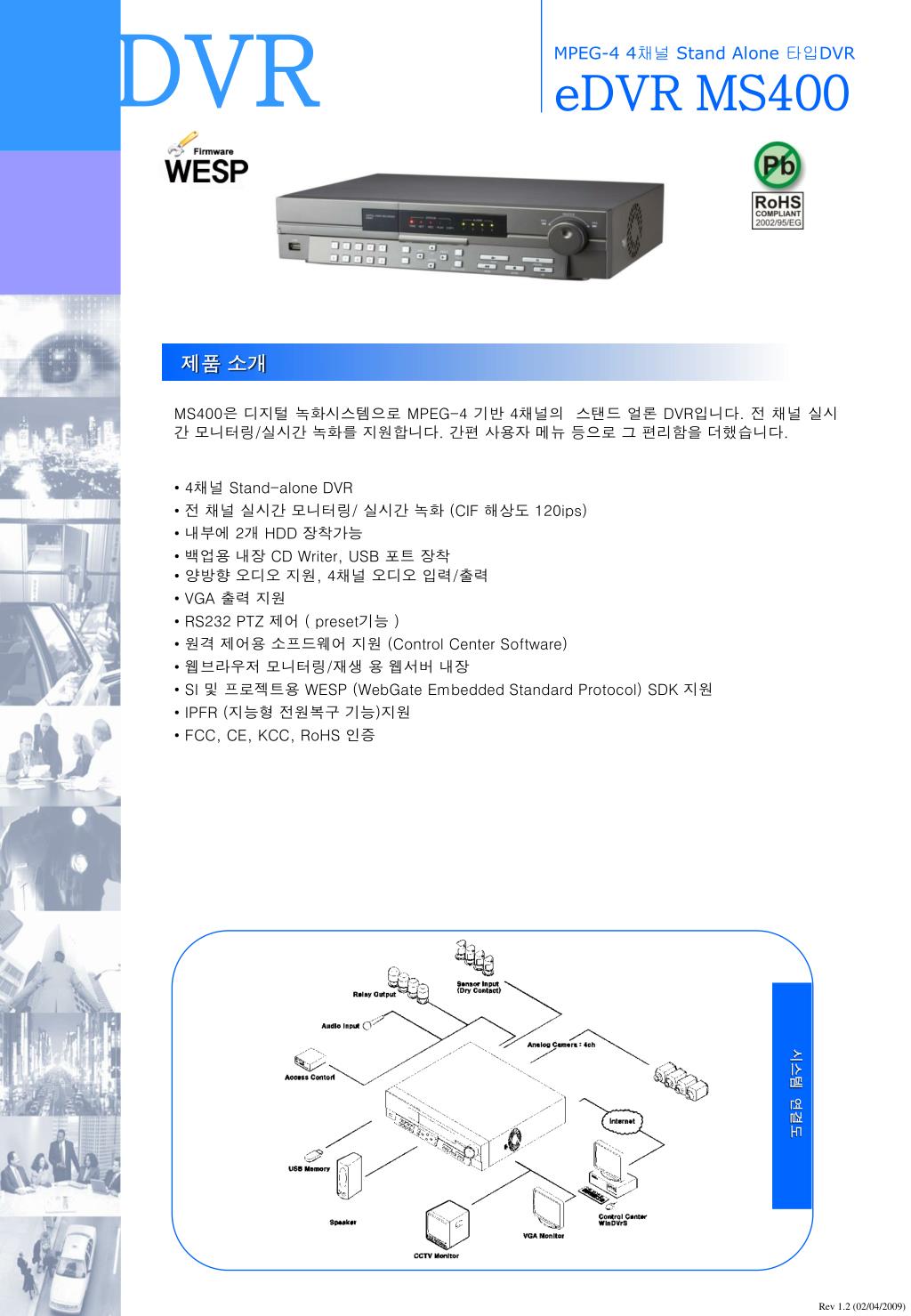

  14. DVR MPEG-4 4채널 Stand Alone 타입DVR eDVR MS400 제품 소개 MS400은 디지털 녹화시스템으로 MPEG-4 기반 4채널의 스탠드 얼론 DVR입니다. 전 채널 실시간 모니터링/실시간 녹화를 지원합니다. 간편 사용자 메뉴 등으로 그 편리함을 더했습니다. • 4채널 Stand-alone DVR • 전 채널 실시간 모니터링/ 실시간 녹화 (CIF 해상도 120ips) • 내부에 2개 HDD 장착가능 • 백업용 내장 CD Writer, USB 포트 장착 • 양방향 오디오 지원,4채널 오디오 입력/출력 • VGA 출력 지원 • RS232 PTZ제어 ( preset기능 ) • 원격 제어용 소프드웨어 지원 (Control Center Software) • 웹브라우저 모니터링/재생 용 웹서버 내장 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 •IPFR (지능형 전원복구 기능)지원 • FCC, CE, KCC, RoHS 인증 시스템 연결도 Rev 1.2 (02/04/2009)

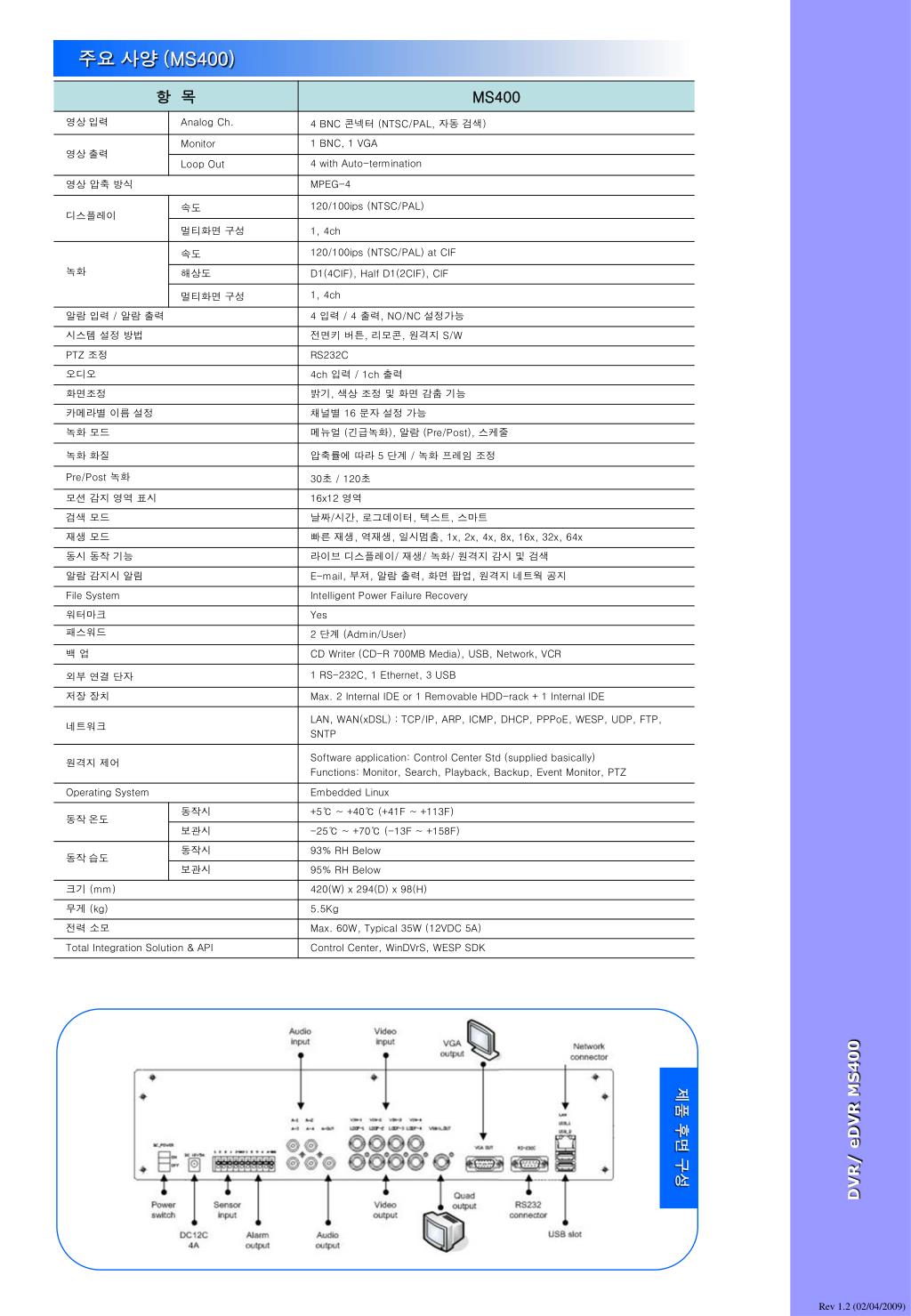

  15. 제품 후면 구성 주요 사양 (MS400) DVR/ eDVR MS400 Rev 1.2 (02/04/2009)

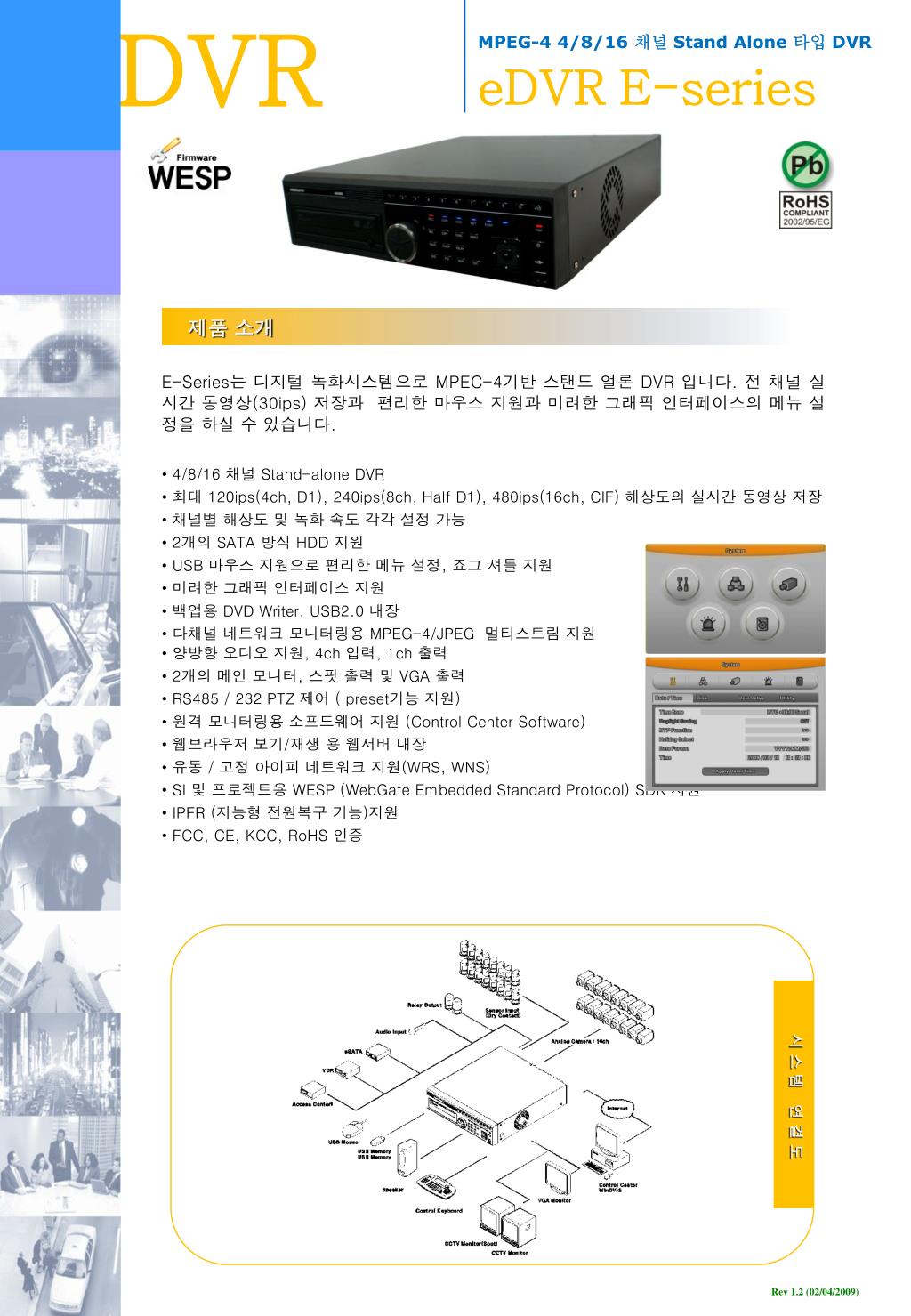

  16. DVR MPEG-4 4/8/16 채널 Stand Alone 타입 DVR eDVR E-series 제품 소개 E-Series는 디지털 녹화시스템으로 MPEC-4기반 스탠드 얼론 DVR 입니다. 전 채널 실시간 동영상(30ips) 저장과 편리한 마우스 지원과 미려한 그래픽 인터페이스의 메뉴 설정을 하실 수 있습니다. • 4/8/16 채널 Stand-alone DVR • 최대 120ips(4ch, D1), 240ips(8ch, Half D1), 480ips(16ch, CIF) 해상도의 실시간 동영상 저장 • 채널별 해상도 및 녹화 속도 각각 설정 가능 • 2개의 SATA 방식 HDD 지원 • USB 마우스 지원으로 편리한 메뉴 설정, 죠그 셔틀 지원 • 미려한 그래픽 인터페이스 지원 • 백업용 DVD Writer, USB2.0 내장 • 다채널 네트워크 모니터링용 MPEG-4/JPEG 멀티스트림 지원 • 양방향 오디오 지원, 4ch 입력, 1ch 출력 • 2개의 메인 모니터, 스팟 출력 및 VGA 출력 • RS485 / 232PTZ 제어 ( preset기능 지원) • 원격 모니터링용 소프드웨어 지원 (Control Center Software) • 웹브라우저 보기/재생 용 웹서버 내장 • 유동 / 고정 아이피 네트워크 지원(WRS, WNS) • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 • IPFR (지능형 전원복구 기능)지원 • FCC, CE, KCC, RoHS 인증 시 스 템 연 결 도 Rev 1.2 (02/04/2009)

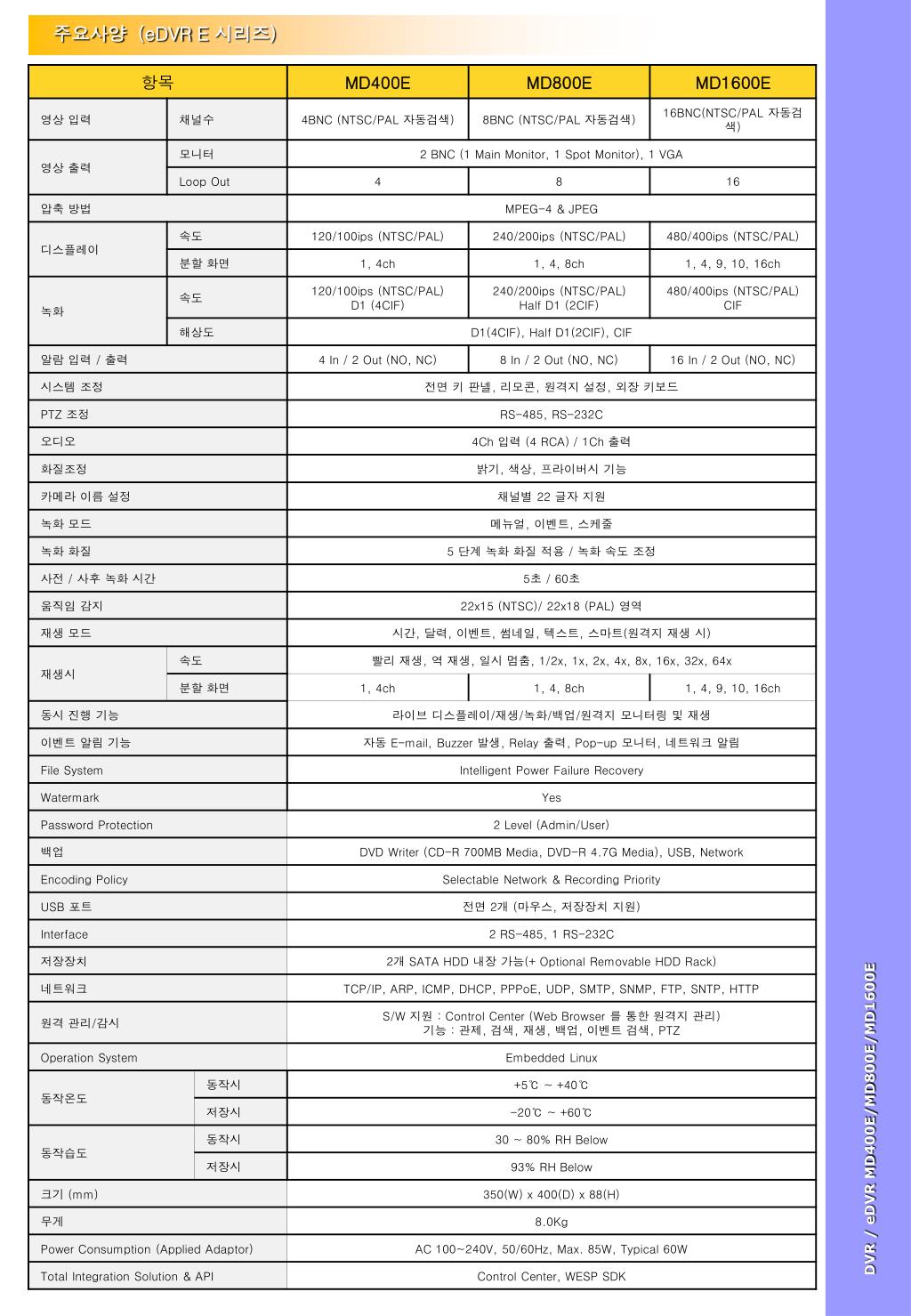

  17. 주요사양 (eDVR E 시리즈) DVR / eDVR MD400E/MD800E/MD1600E

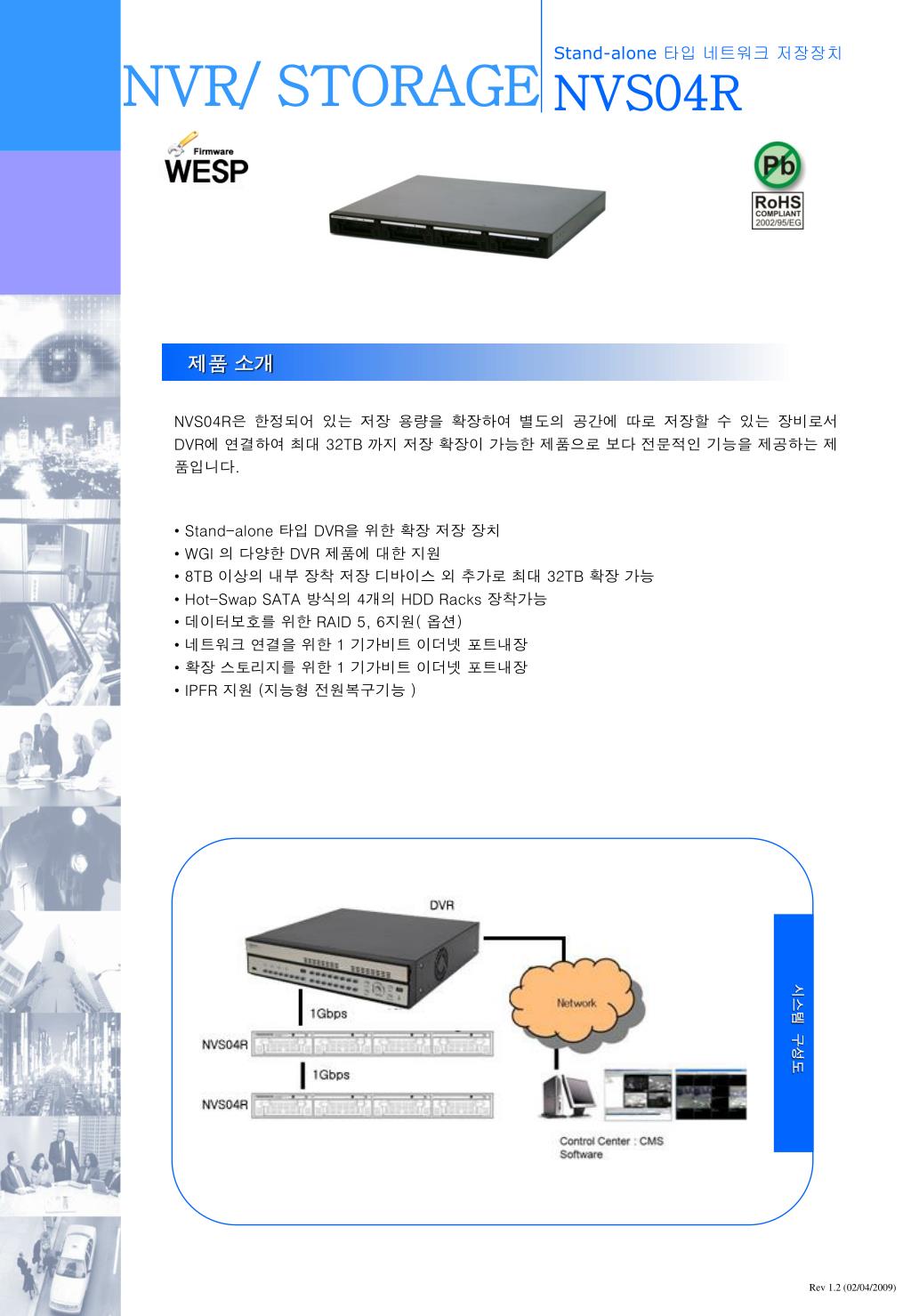

  18. NVR/ STORAGE Stand-alone 타입 네트워크 저장장치 NVS04R 제품 소개 NVS04R은 한정되어 있는 저장 용량을 확장하여 별도의 공간에 따로 저장할 수 있는 장비로서 DVR에 연결하여 최대 32TB 까지 저장 확장이 가능한 제품으로 보다 전문적인 기능을 제공하는 제품입니다. • Stand-alone 타입 DVR을 위한 확장 저장 장치 • WGI 의 다양한 DVR 제품에 대한 지원 • 8TB 이상의 내부 장착 저장 디바이스 외 추가로 최대 32TB 확장 가능 • Hot-SwapSATA 방식의 4개의 HDD Racks 장착가능 • 데이터보호를 위한 RAID 5, 6지원( 옵션) • 네트워크 연결을 위한 1 기가비트 이더넷 포트내장 • 확장 스토리지를 위한 1 기가비트 이더넷 포트내장 •IPFR 지원 (지능형 전원복구기능 ) 시스템 구성도 Rev 1.2 (02/04/2009)

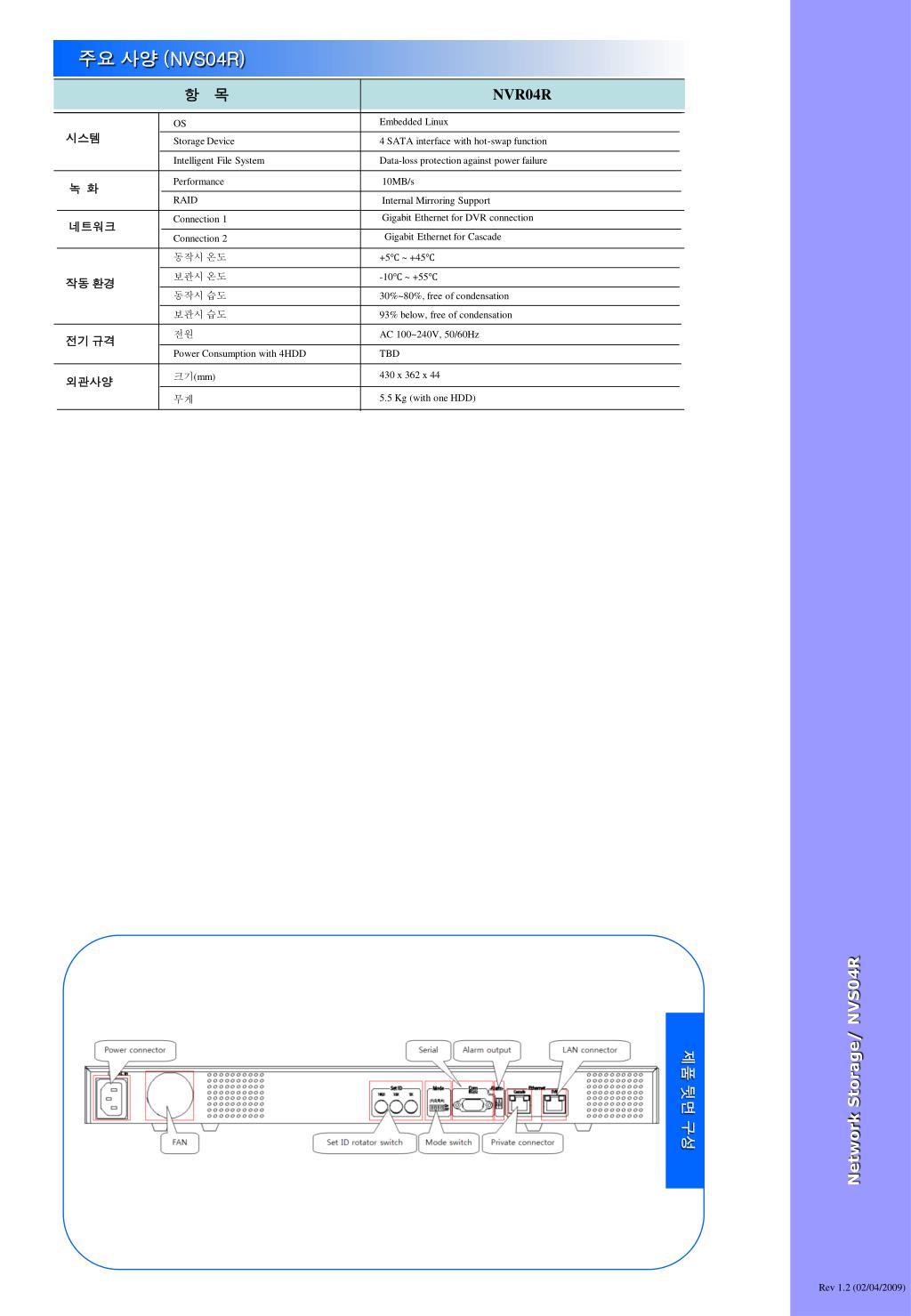

  19. 주요 사양 (NVS04R) 항 목 NVR04R 시스템 OS Embedded Linux Storage Device 4 SATA interface with hot-swap function Intelligent File System Data-loss protection against power failure 녹 화 Performance 10MB/s Internal Mirroring Support RAID 네트워크 Connection 1 Gigabit Ethernet for DVR connection Connection 2 Gigabit Ethernet for Cascade 작동 환경 동작시 온도 +5℃ ~ +45℃ 보관시 온도 -10℃ ~ +55℃ 동작시 습도 30%~80%, free of condensation 보관시 습도 93% below, free of condensation 전기 규격 전원 AC 100~240V, 50/60Hz Power Consumption with 4HDD TBD 외관사양 크기(mm) 430 x 362 x 44 무게 5.5 Kg (with one HDD) Network Storage/ NVS04R 제품 뒷면 구성 Rev 1.2 (02/04/2009)

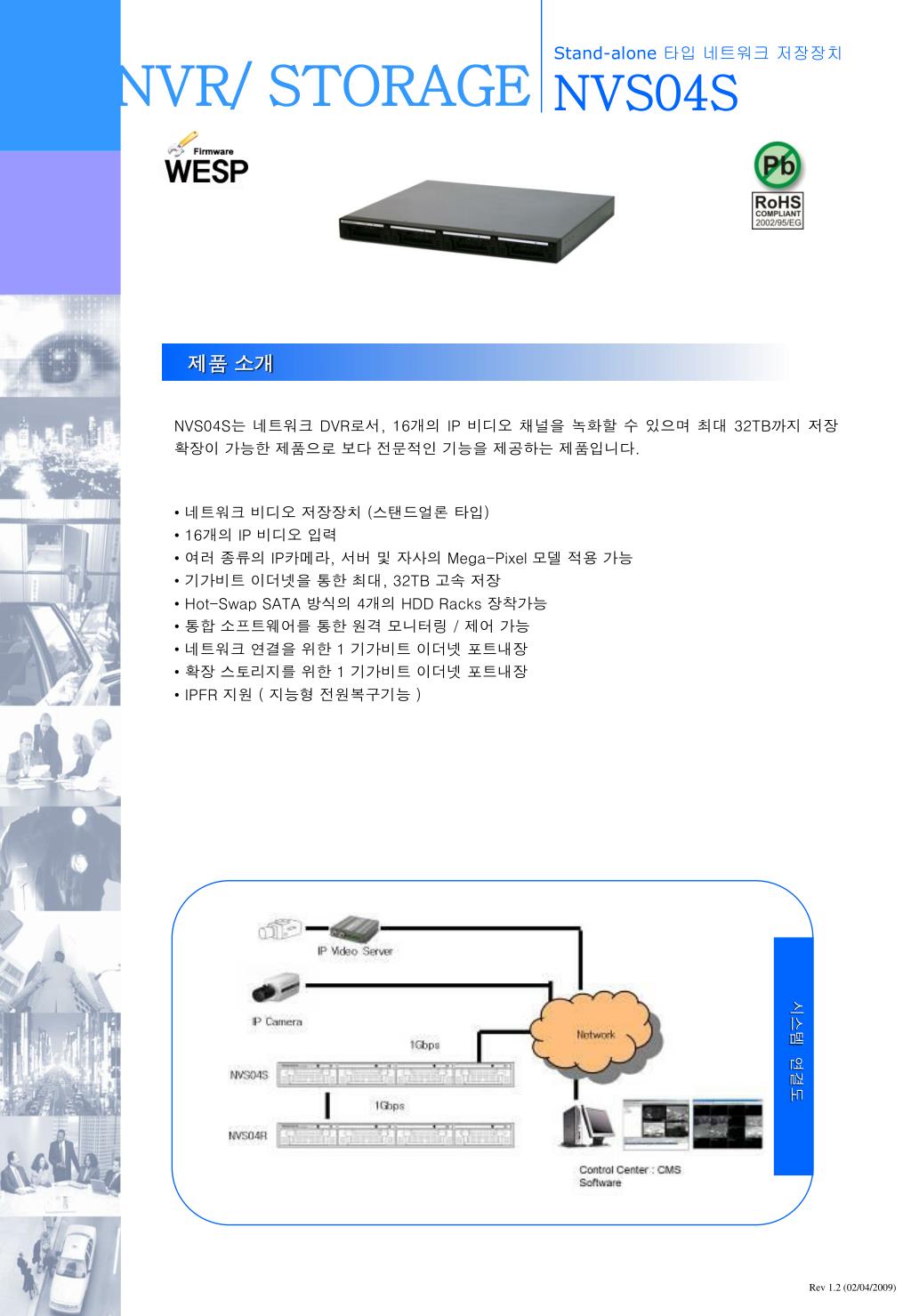

  20. NVR/ STORAGE Stand-alone 타입 네트워크 저장장치 NVS04S 제품 소개 NVS04S는 네트워크 DVR로서, 16개의 IP 비디오 채널을 녹화할 수 있으며 최대 32TB까지 저장 확장이 가능한 제품으로 보다 전문적인 기능을 제공하는 제품입니다. • 네트워크 비디오 저장장치 (스탠드얼론 타입) • 16개의 IP 비디오 입력 • 여러 종류의 IP카메라, 서버 및 자사의 Mega-Pixel 모델 적용 가능 • 기가비트 이더넷을 통한 최대, 32TB 고속 저장 • Hot-Swap SATA 방식의 4개의 HDD Racks 장착가능 • 통합 소프트웨어를 통한 원격 모니터링 / 제어 가능 • 네트워크 연결을 위한 1 기가비트 이더넷 포트내장 • 확장 스토리지를 위한 1 기가비트 이더넷 포트내장 • IPFR 지원 ( 지능형 전원복구기능 ) 시스템 연결도 Rev 1.2 (02/04/2009)

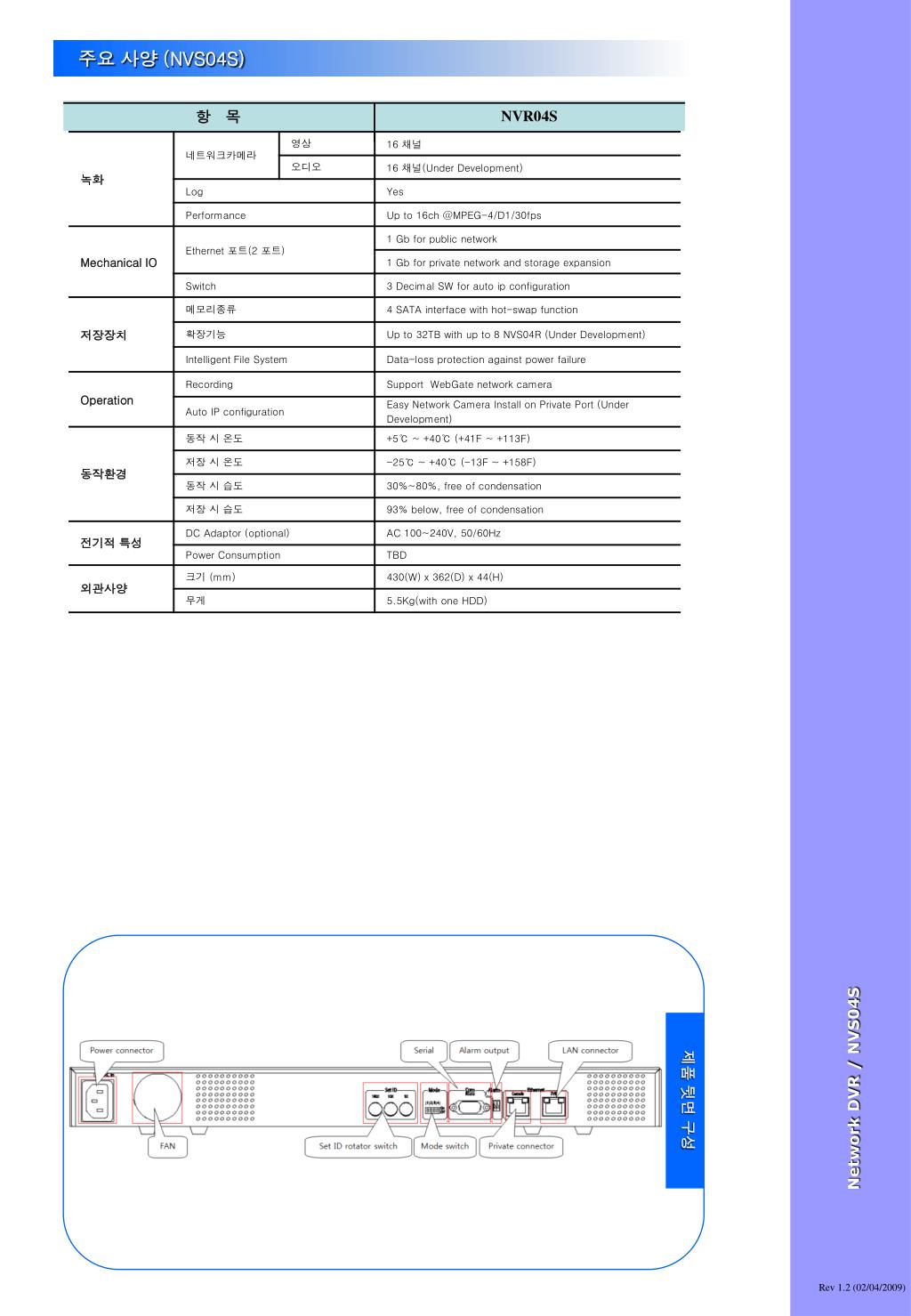

  21. 주요 사양 (NVS04S) 항 목 NVR04S Network DVR / NVS04S 제품 뒷면 구성 Rev 1.2 (02/04/2009)

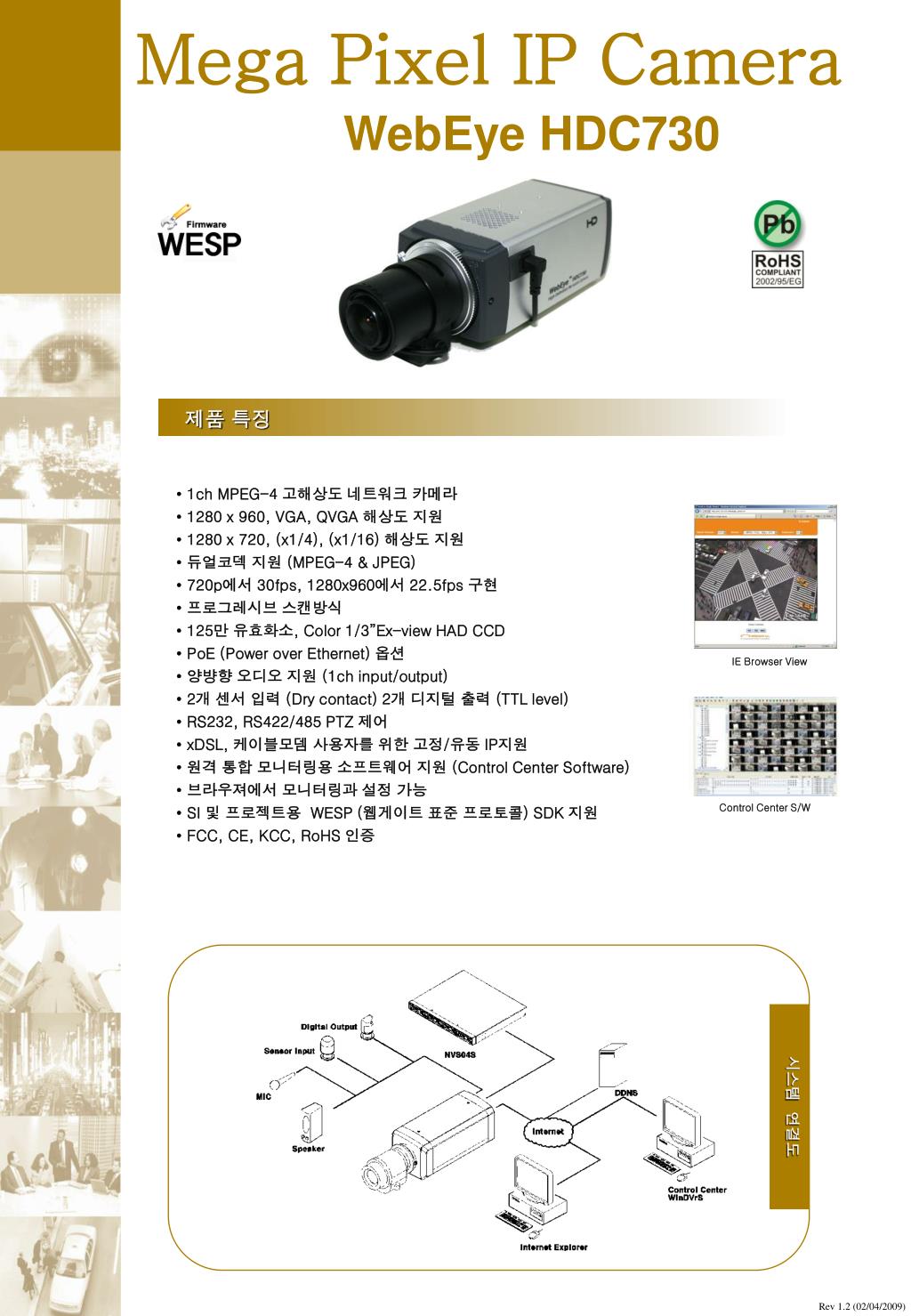

  22. IE Browser View Control Center S/W Mega Pixel IP Camera WebEye HDC730 제품 특징 • 1ch MPEG-4 고해상도 네트워크 카메라 • 1280 x 960, VGA, QVGA 해상도 지원 • 1280 x 720, (x1/4), (x1/16) 해상도 지원 • 듀얼코덱 지원 (MPEG-4 & JPEG) • 720p에서 30fps, 1280x960에서 22.5fps 구현 • 프로그레시브 스캔방식 • 125만 유효화소, Color1/3”Ex-view HAD CCD • PoE (Power over Ethernet) 옵션 • 양뱡향 오디오 지원 (1ch input/output) • 2개 센서 입력 (Dry contact) 2개 디지털 출력 (TTL level) • RS232, RS422/485 PTZ 제어 • xDSL, 케이블모뎀 사용자를 위한 고정/유동 IP지원 • 원격 통합 모니터링용 소프트웨어 지원 (Control Center Software) • 브라우져에서 모니터링과 설정 가능 • SI 및 프로젝트용 WESP (웹게이트 표준 프로토콜) SDK 지원 • FCC, CE, KCC, RoHS 인증 시스템 연결도 Rev 1.2 (02/04/2009)

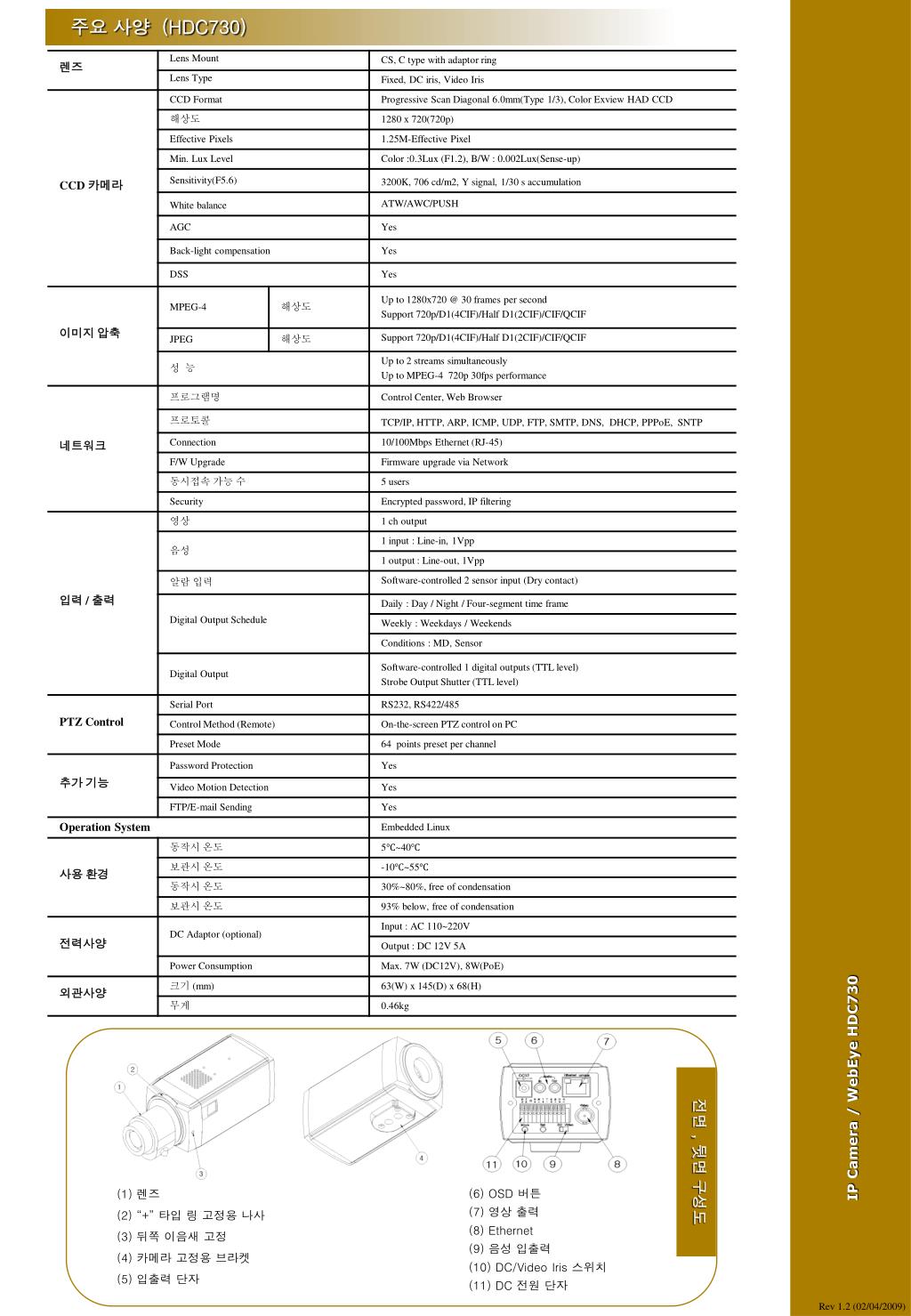

  23. 주요 사양 (HDC730) IP Camera / WebEye HDC730 전면 , 뒷면 구성도 (1) 렌즈 (2) “+” 타입 링 고정용 나사 (3) 뒤쪽 이음새 고정 (4) 카메라 고정용 브라켓 (5) 입출력 단자 (6) OSD 버튼 (7) 영상 출력 (8) Ethernet (9) 음성 입출력 (10) DC/Video Iris 스위치 (11) DC 전원 단자 Rev 1.2 (02/04/2009)

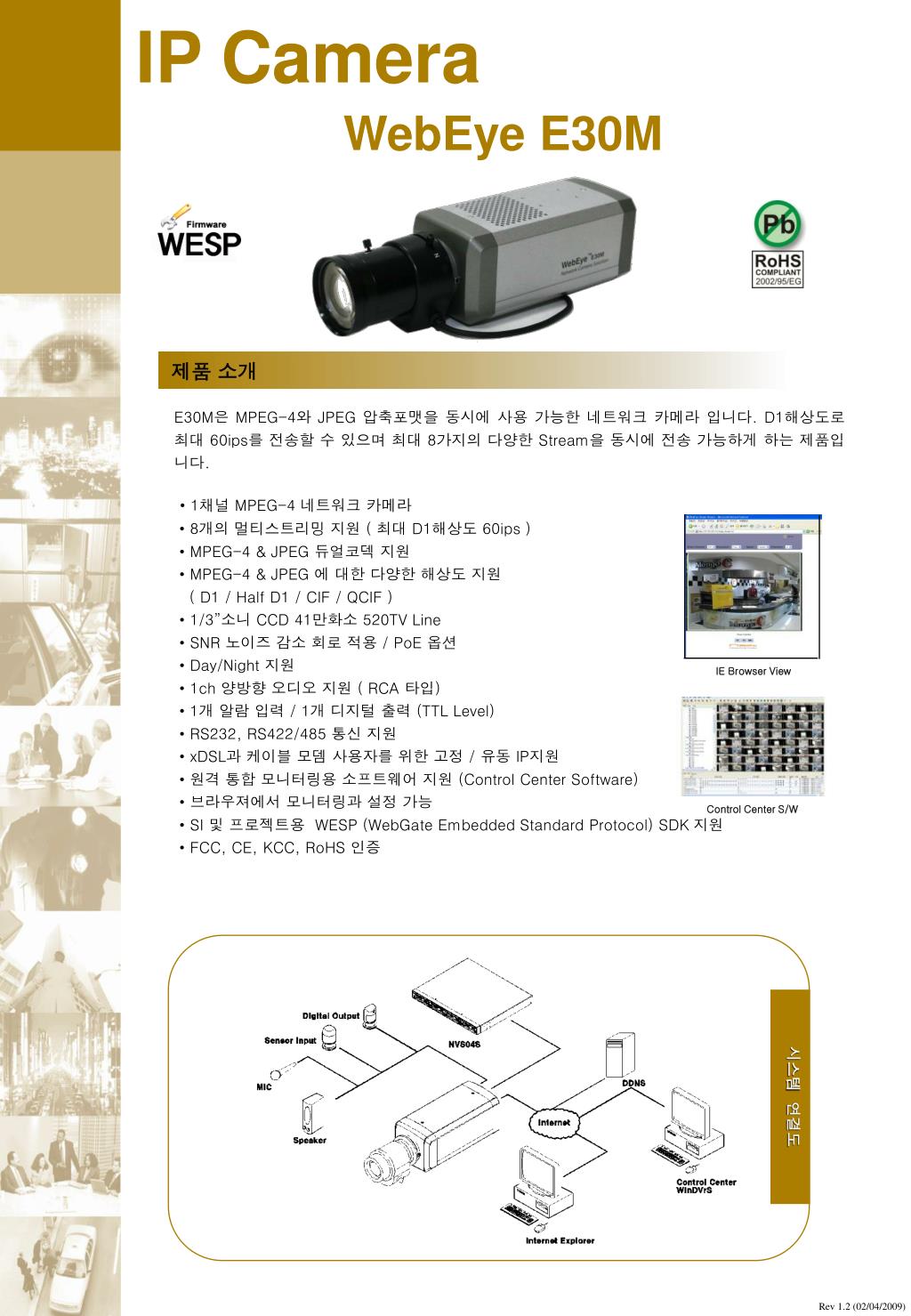

  24. IE Browser View Control Center S/W IP Camera WebEye E30M 제품 소개 E30M은 MPEG-4와 JPEG 압축포맷을 동시에 사용 가능한 네트워크 카메라 입니다. D1해상도로 최대 60ips를 전송할 수 있으며 최대 8가지의 다양한 Stream을 동시에 전송 가능하게 하는 제품입니다. • 1채널 MPEG-4 네트워크 카메라 • 8개의 멀티스트리밍 지원 ( 최대 D1해상도 60ips ) • MPEG-4 & JPEG 듀얼코덱 지원 • MPEG-4 & JPEG 에 대한 다양한 해상도 지원 ( D1 / Half D1 / CIF / QCIF ) • 1/3”소니 CCD 41만화소 520TV Line • SNR 노이즈 감소 회로 적용 / PoE 옵션 • Day/Night 지원 • 1ch 양방향 오디오 지원 ( RCA 타입) • 1개 알람 입력 / 1개 디지털 출력 (TTL Level) • RS232,RS422/485 통신 지원 • xDSL과 케이블 모뎀 사용자를 위한 고정 / 유동 IP지원 • 원격 통합 모니터링용 소프트웨어 지원 (Control Center Software) • 브라우져에서 모니터링과 설정 가능 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 • FCC, CE, KCC, RoHS 인증 시스템 연결도 Rev 1.2 (02/04/2009)

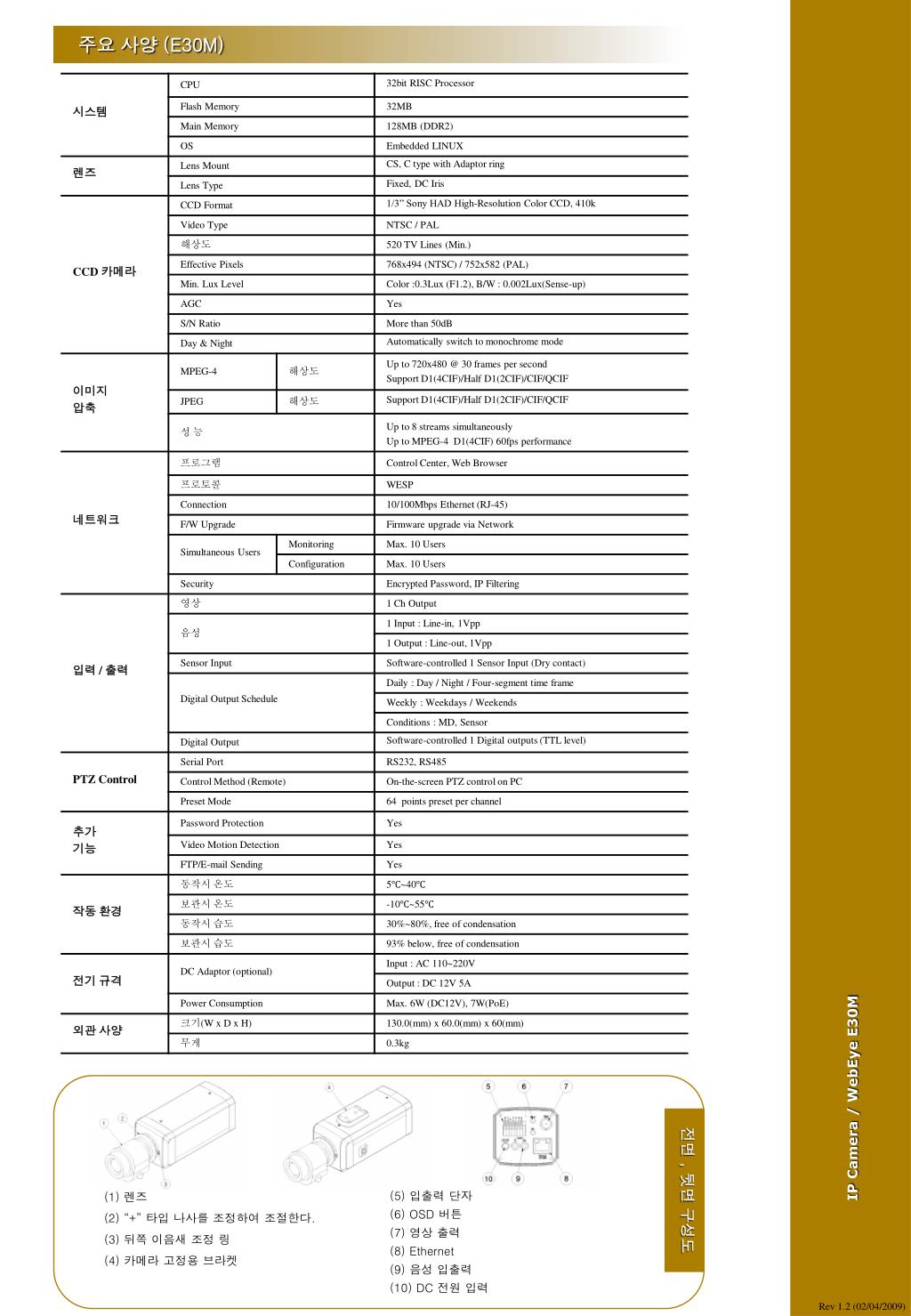

  25. 주요 사양 (E30M) IP Camera / WebEye E30M 전면 , 뒷면 구성도 (1) 렌즈 (2) “+” 타입 나사를 조정하여 조절한다. (3) 뒤쪽 이음새 조정 링 (4) 카메라 고정용 브라켓 (5) 입출력 단자 (6) OSD 버튼 (7) 영상 출력 (8) Ethernet (9) 음성 입출력 (10) DC 전원 입력 Rev 1.2 (02/04/2009)

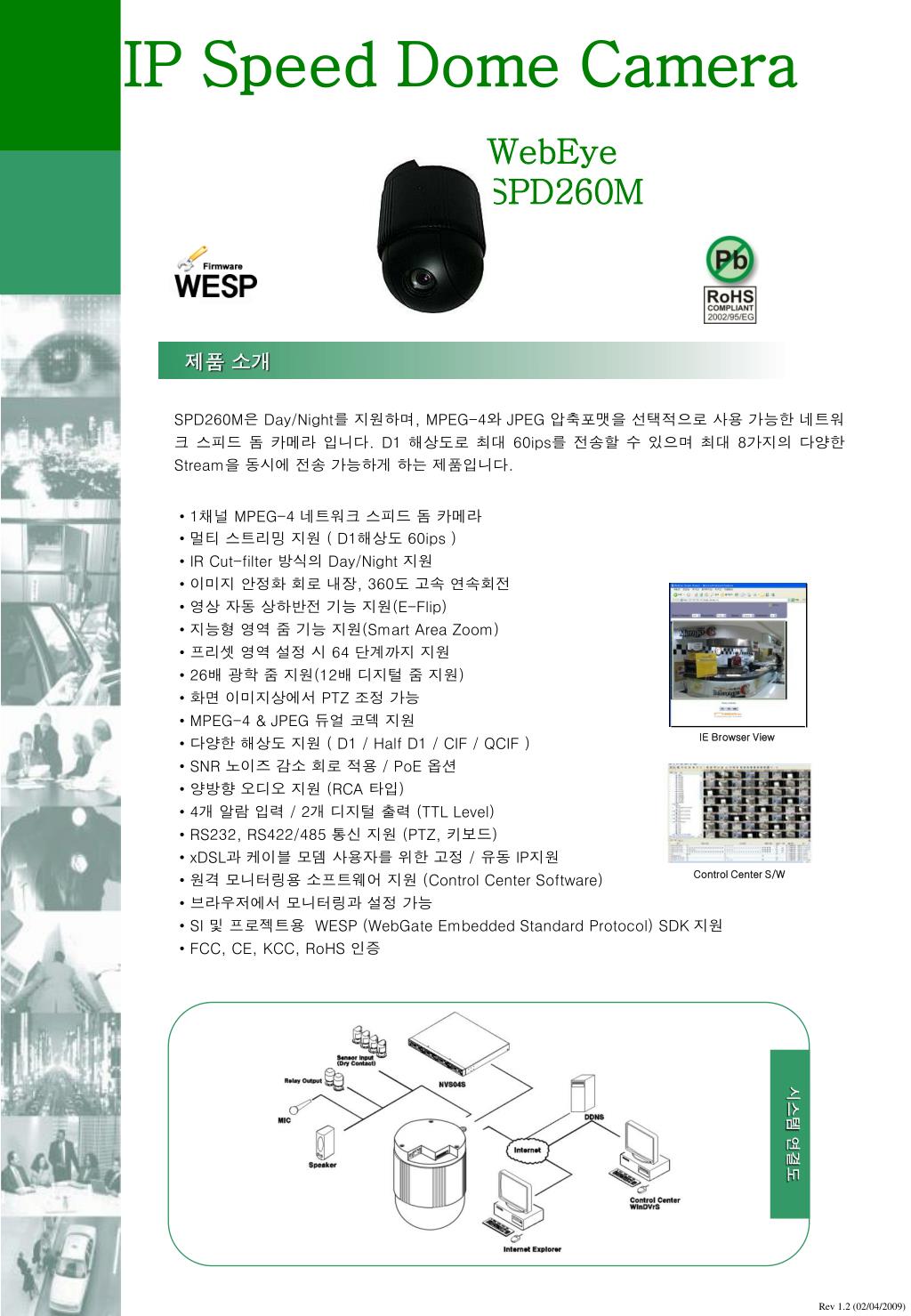

  26. 시스템 연결도 IE Browser View Control Center S/W IP Speed Dome Camera WebEye SPD260M 제품 소개 SPD260M은 Day/Night를 지원하며, MPEG-4와 JPEG 압축포맷을 선택적으로 사용 가능한 네트워크 스피드 돔 카메라 입니다. D1 해상도로 최대 60ips를 전송할 수 있으며 최대 8가지의 다양한 Stream을 동시에 전송 가능하게 하는 제품입니다. • 1채널 MPEG-4 네트워크스피드 돔 카메라 • 멀티 스트리밍 지원 ( D1해상도 60ips ) • IR Cut-filter 방식의 Day/Night 지원 • 이미지 안정화 회로 내장, 360도 고속 연속회전 • 영상 자동 상하반전 기능 지원(E-Flip) • 지능형 영역 줌 기능 지원(Smart Area Zoom) • 프리셋 영역 설정 시 64 단계까지 지원 • 26배 광학 줌 지원(12배 디지털 줌 지원) • 화면 이미지상에서 PTZ 조정 가능 • MPEG-4 & JPEG 듀얼 코덱 지원 • 다양한 해상도 지원 ( D1 / Half D1 / CIF / QCIF ) • SNR 노이즈 감소 회로 적용 / PoE 옵션 • 양방향 오디오 지원 (RCA 타입) • 4개 알람 입력 / 2개 디지털 출력 (TTL Level) • RS232,RS422/485 통신 지원 (PTZ, 키보드) • xDSL과 케이블 모뎀 사용자를 위한 고정 / 유동 IP지원 • 원격 모니터링용 소프트웨어 지원 (Control Center Software) • 브라우저에서 모니터링과 설정 가능 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 • FCC, CE, KCC, RoHS 인증 Rev 1.2 (02/04/2009)

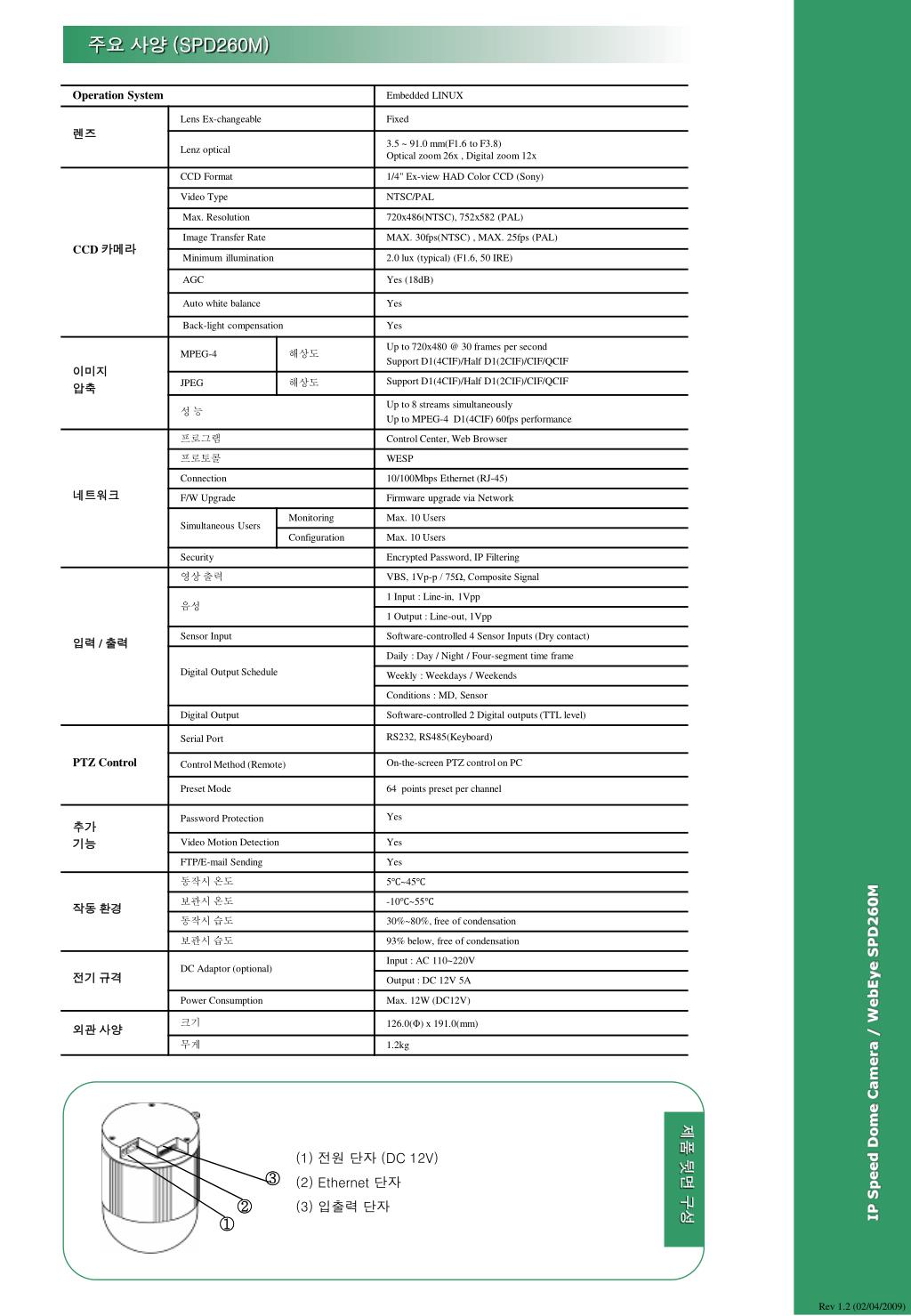

  27. ② ① ③ 주요 사양 (SPD260M) IP Speed Dome Camera / WebEye SPD260M IP Camera / WebEye E30M (1) 전원 단자 (DC 12V) (2) Ethernet 단자 (3) 입출력 단자 제품 뒷면 구성 Rev 1.2 (02/04/2009)

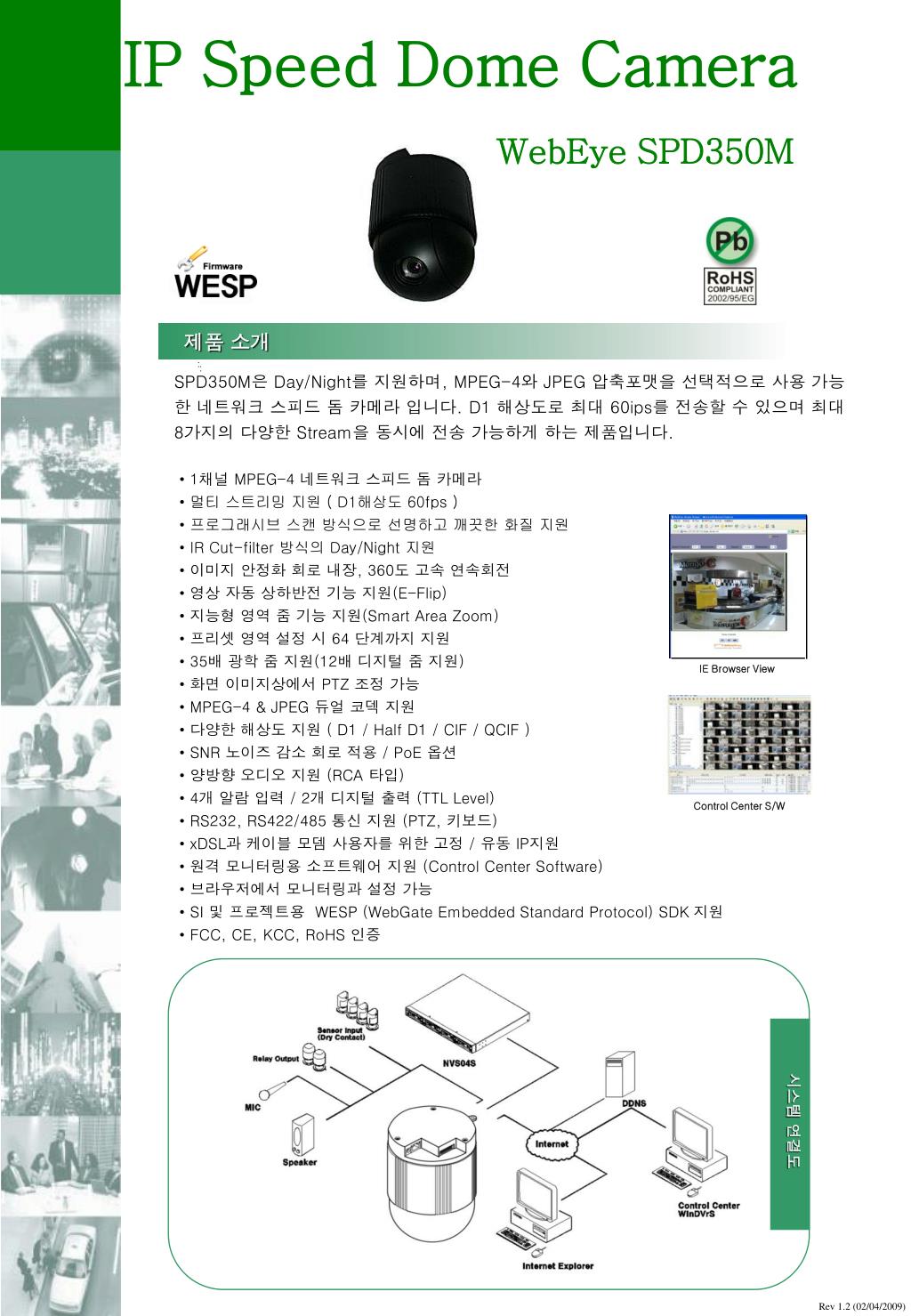

  28. 시스템 연결도 IE Browser View Control Center S/W IP Speed Dome Camera WebEye SPD350M 제품 소개 SPD350M은 Day/Night를 지원하며, MPEG-4와 JPEG 압축포맷을 선택적으로 사용 가능한 네트워크 스피드 돔 카메라 입니다. D1 해상도로 최대 60ips를 전송할 수 있으며 최대 8가지의 다양한 Stream을 동시에 전송 가능하게 하는 제품입니다. • 1채널 MPEG-4 네트워크스피드 돔 카메라 • 멀티 스트리밍 지원 ( D1해상도 60fps ) • 프로그래시브 스캔 방식으로 선명하고 깨끗한 화질 지원 • IR Cut-filter 방식의 Day/Night 지원 • 이미지 안정화 회로 내장, 360도 고속 연속회전 • 영상 자동 상하반전 기능 지원(E-Flip) • 지능형 영역 줌 기능 지원(Smart Area Zoom) • 프리셋 영역 설정 시 64 단계까지 지원 • 35배 광학 줌 지원(12배 디지털 줌 지원) • 화면 이미지상에서 PTZ 조정 가능 • MPEG-4 & JPEG 듀얼 코덱 지원 • 다양한 해상도 지원 ( D1 / Half D1 / CIF / QCIF ) • SNR 노이즈 감소 회로 적용 / PoE 옵션 • 양방향 오디오 지원 (RCA 타입) • 4개 알람 입력 / 2개 디지털 출력 (TTL Level) • RS232,RS422/485 통신 지원 (PTZ, 키보드) • xDSL과 케이블 모뎀 사용자를 위한 고정 / 유동 IP지원 • 원격 모니터링용 소프트웨어 지원 (Control Center Software) • 브라우저에서 모니터링과 설정 가능 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 • FCC, CE, KCC, RoHS 인증 Rev 1.2 (02/04/2009)

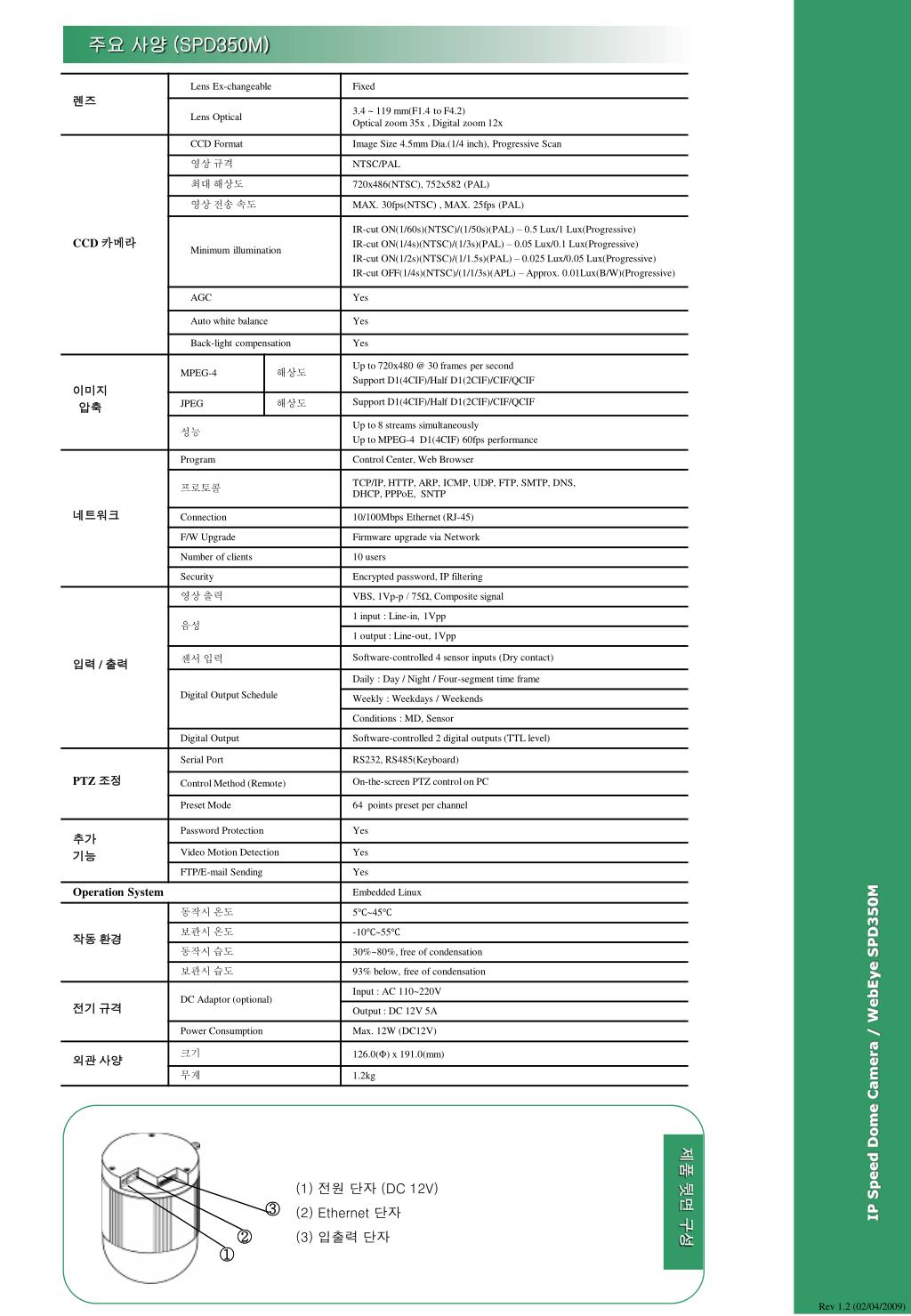

  29. ② ① ③ 주요 사양 (SPD350M) IP Speed Dome Camera / WebEye SPD350M IP Camera / WebEye E30M (1) 전원 단자 (DC 12V) (2) Ethernet 단자 (3) 입출력 단자 제품 뒷면 구성 Rev 1.2 (02/04/2009)

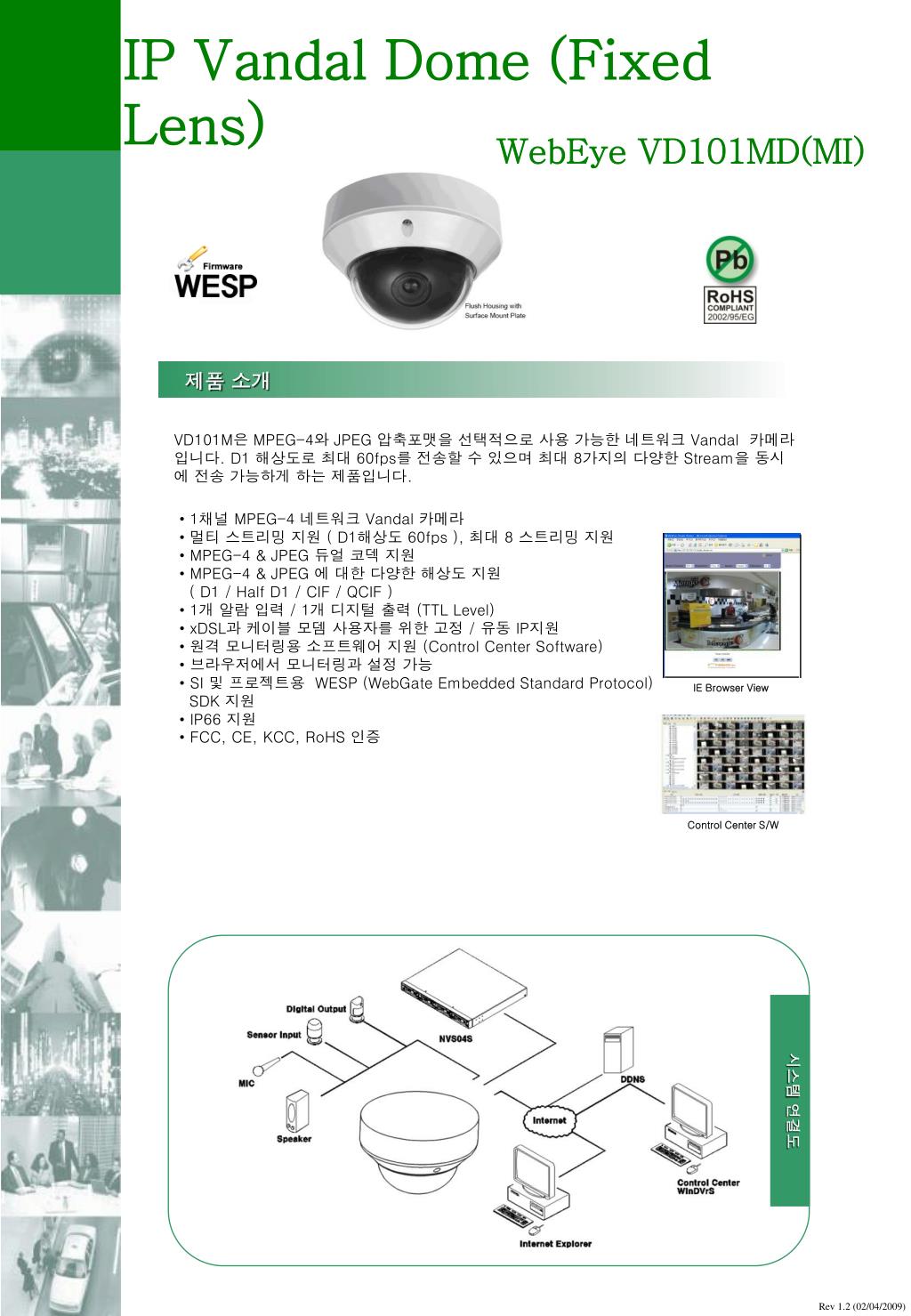

  30. 시스템 연결도 IE Browser View Control Center S/W IP Vandal Dome (Fixed Lens) WebEye VD101MD(MI) 제품 소개 VD101M은 MPEG-4와 JPEG 압축포맷을 선택적으로 사용 가능한 네트워크 Vandal 카메라 입니다. D1 해상도로 최대 60fps를 전송할 수 있으며 최대 8가지의 다양한 Stream을 동시에 전송 가능하게 하는 제품입니다. • 1채널 MPEG-4 네트워크 Vandal 카메라 • 멀티 스트리밍 지원 ( D1해상도 60fps ), 최대 8 스트리밍 지원 • MPEG-4 & JPEG 듀얼 코덱 지원 • MPEG-4 & JPEG 에 대한 다양한 해상도 지원 ( D1 / Half D1 / CIF / QCIF ) • 1개 알람 입력 / 1개 디지털 출력 (TTL Level) • xDSL과 케이블 모뎀 사용자를 위한 고정 / 유동 IP지원 • 원격 모니터링용 소프트웨어 지원 (Control Center Software) • 브라우저에서 모니터링과 설정 가능 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 • IP66 지원 • FCC, CE, KCC, RoHS 인증 Rev 1.2 (02/04/2009)

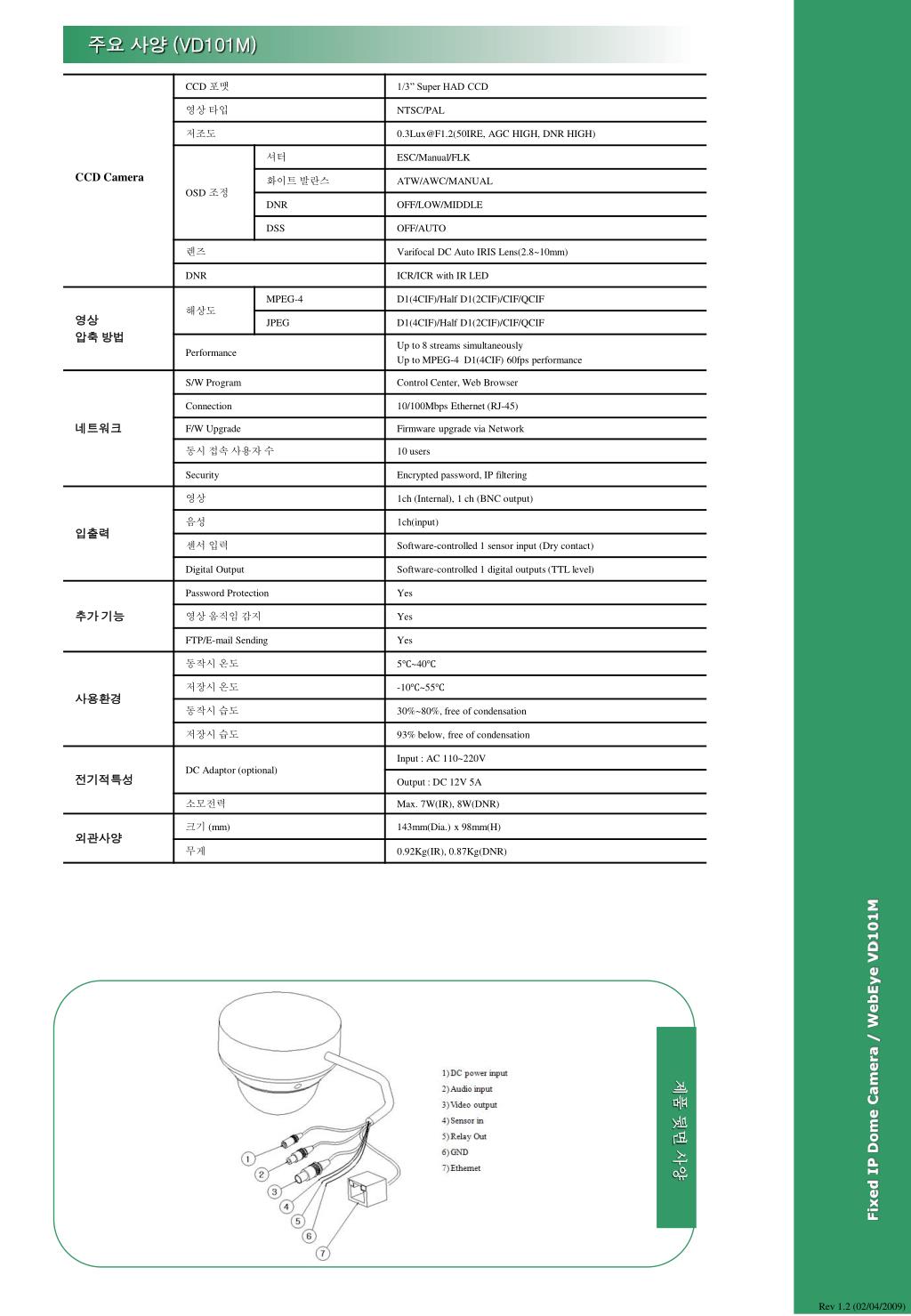

  31. 제품 뒷면 사양 주요 사양 (VD101M) Fixed IP Dome Camera / WebEye VD101M IP Camera / WebEye E30M Rev 1.2 (02/04/2009)

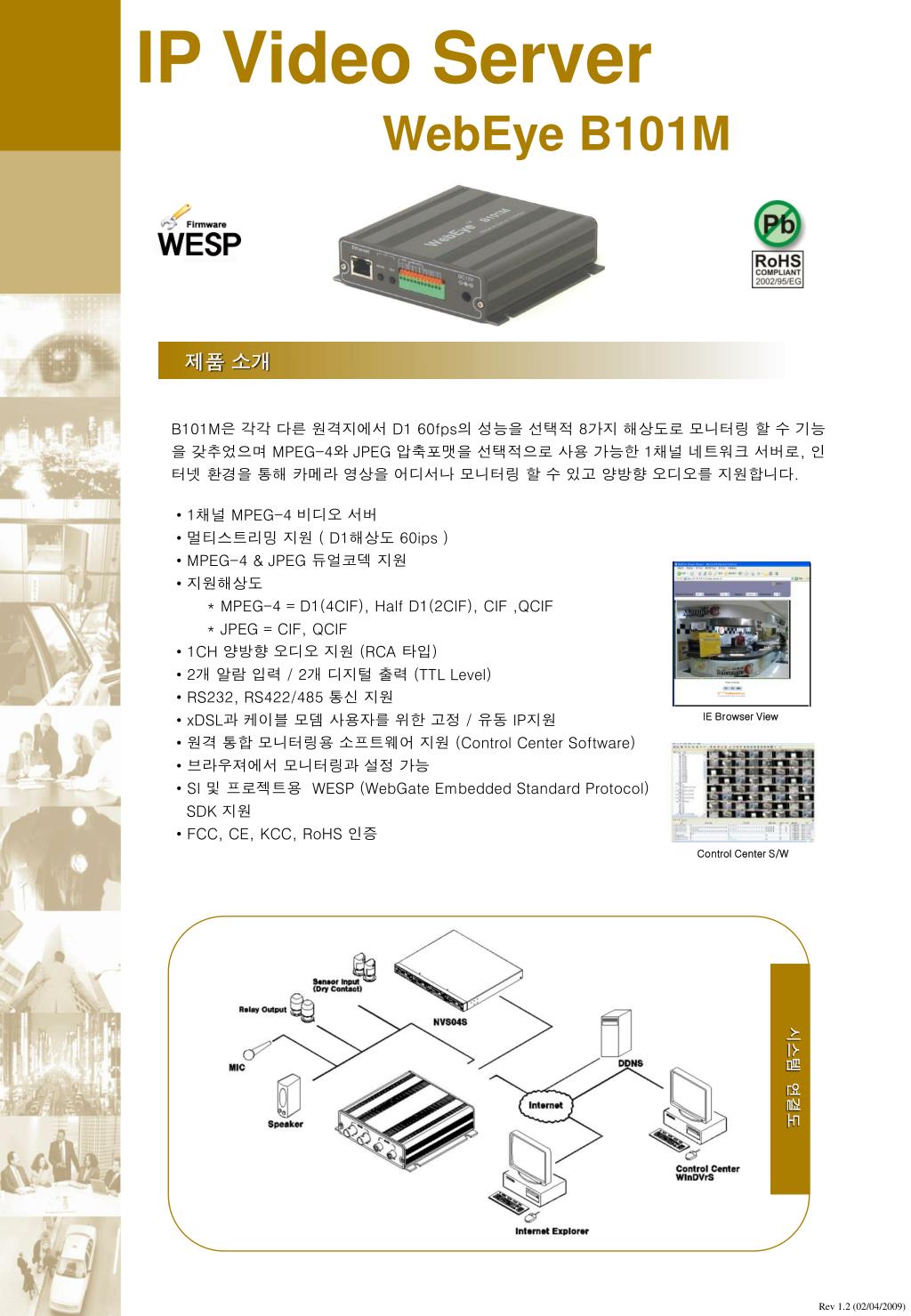

  32. IE Browser View Control Center S/W IP Video Server WebEye B101M 제품 소개 B101M은 각각 다른 원격지에서 D1 60fps의 성능을 선택적 8가지 해상도로 모니터링 할 수 기능을 갖추었으며 MPEG-4와 JPEG 압축포맷을 선택적으로 사용 가능한 1채널 네트워크 서버로, 인터넷 환경을 통해 카메라 영상을 어디서나 모니터링 할 수 있고 양방향 오디오를 지원합니다. • 1채널 MPEG-4 비디오 서버 • 멀티스트리밍 지원 ( D1해상도 60ips ) • MPEG-4 & JPEG 듀얼코덱 지원 • 지원해상도 * MPEG-4 = D1(4CIF), Half D1(2CIF), CIF ,QCIF * JPEG = CIF, QCIF • 1CH 양방향 오디오 지원 (RCA 타입) • 2개 알람 입력 / 2개 디지털 출력 (TTL Level) • RS232,RS422/485 통신 지원 • xDSL과 케이블 모뎀 사용자를 위한 고정 / 유동 IP지원 • 원격 통합 모니터링용 소프트웨어 지원 (Control Center Software) • 브라우져에서 모니터링과 설정 가능 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 • FCC, CE, KCC, RoHS 인증 시스템 연결도 Rev 1.2 (02/04/2009)

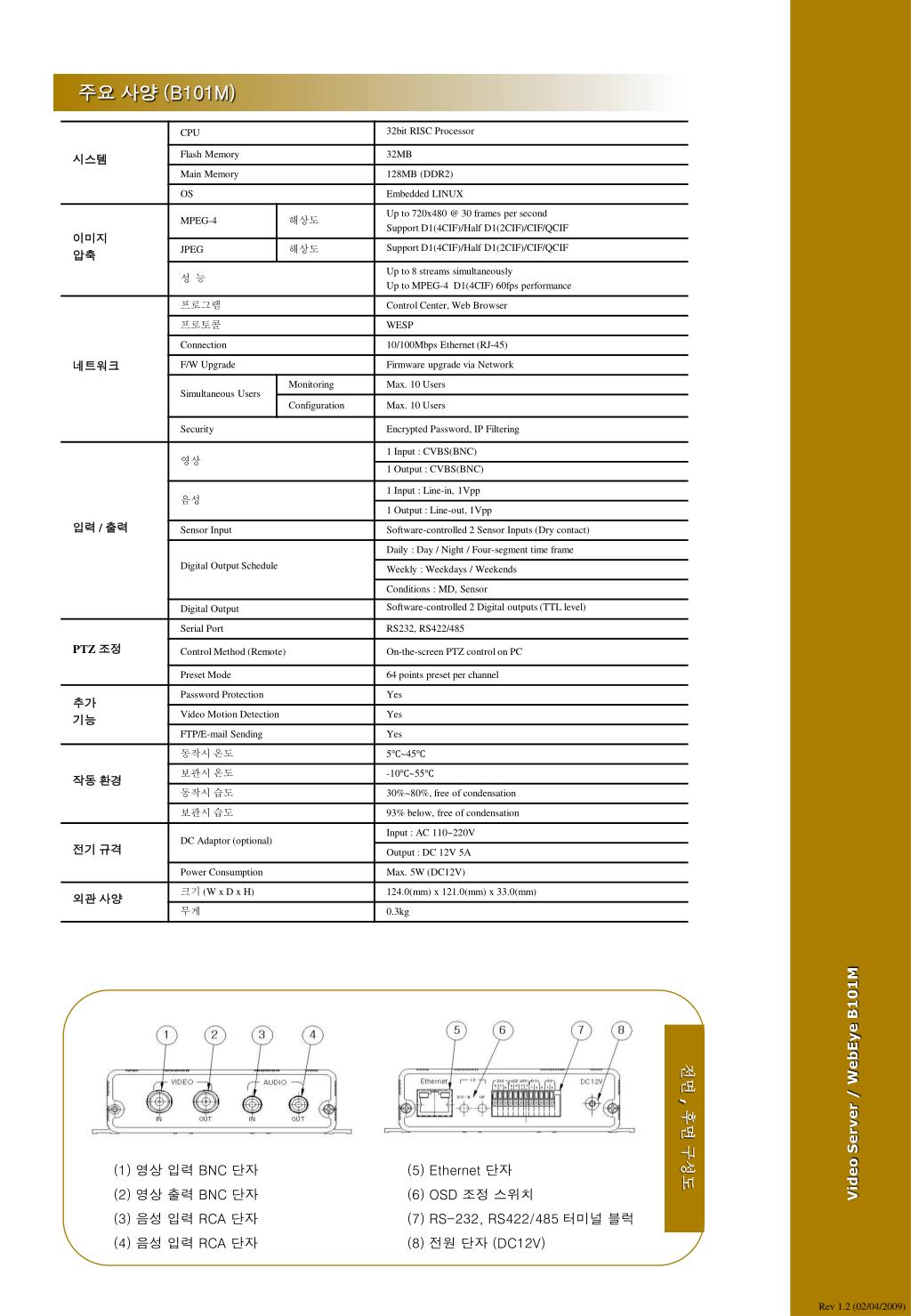

  33. 주요 사양 (B101M) Video Server / WebEye B101M 전면 , 후면 구성도 (1) 영상 입력 BNC 단자 (2) 영상 출력 BNC 단자 (3) 음성 입력 RCA 단자 (4) 음성 입력 RCA 단자 (5) Ethernet 단자 (6) OSD 조정 스위치 (7) RS-232, RS422/485 터미널 블럭 (8) 전원 단자 (DC12V) Rev 1.2 (02/04/2009)

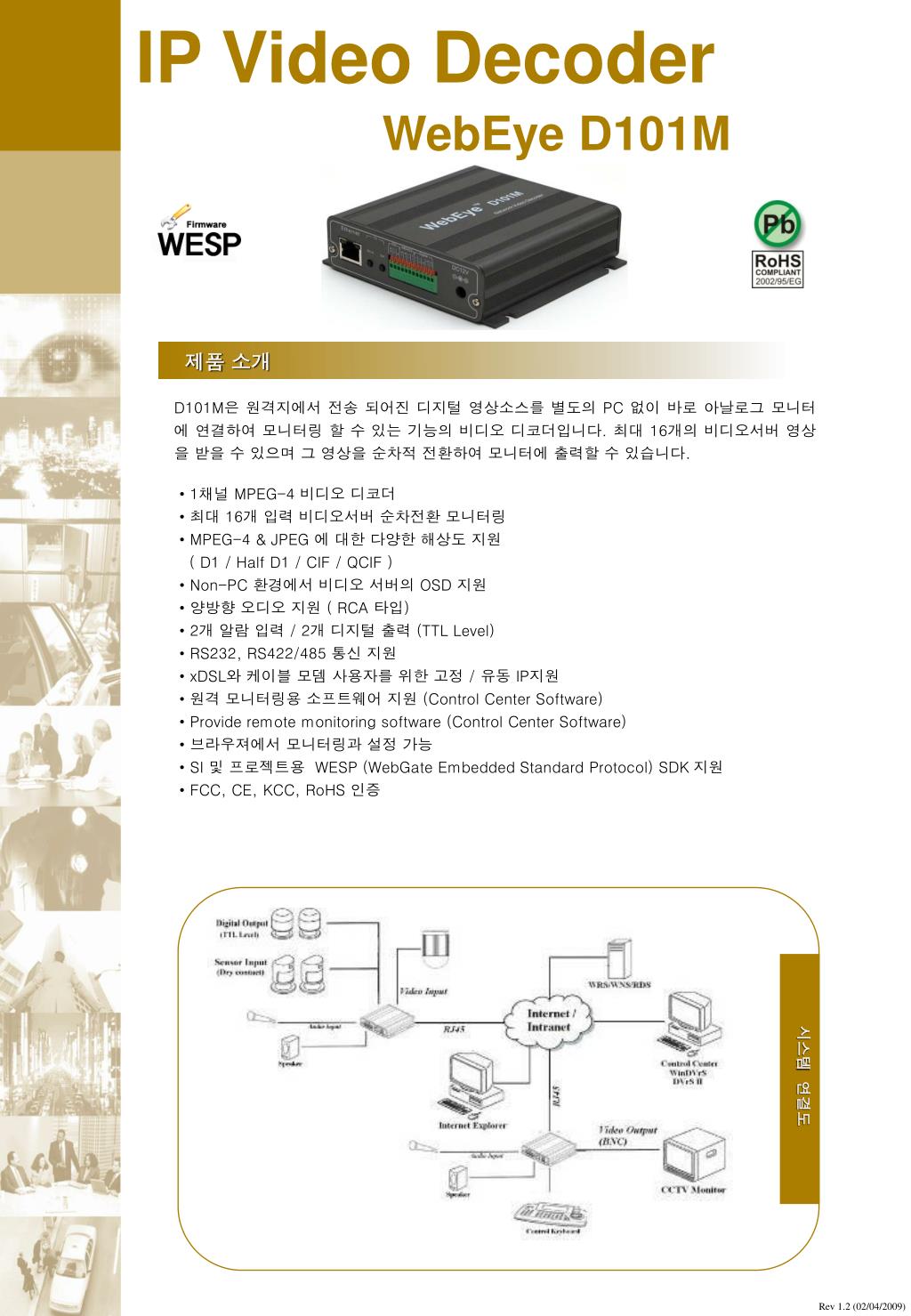

  34. 시스템 연결도 IP Video Decoder WebEye D101M 제품 소개 D101M은 원격지에서 전송 되어진 디지털 영상소스를 별도의 PC 없이 바로 아날로그 모니터에 연결하여 모니터링 할 수 있는 기능의 비디오 디코더입니다. 최대 16개의 비디오서버 영상을 받을 수 있으며 그 영상을 순차적 전환하여 모니터에 출력할 수 있습니다. • 1채널 MPEG-4 비디오 디코더 • 최대 16개 입력 비디오서버 순차전환 모니터링 • MPEG-4 & JPEG 에 대한 다양한 해상도 지원 ( D1 / Half D1 / CIF / QCIF ) • Non-PC 환경에서 비디오 서버의 OSD 지원 • 양방향 오디오 지원 ( RCA 타입) • 2개 알람 입력 / 2개 디지털 출력 (TTL Level) • RS232,RS422/485 통신 지원 • xDSL와 케이블 모뎀 사용자를 위한 고정 / 유동 IP지원 • 원격 모니터링용 소프트웨어 지원 (Control Center Software) • Provide remote monitoring software (Control Center Software) • 브라우져에서 모니터링과 설정 가능 • SI 및 프로젝트용 WESP (WebGate Embedded Standard Protocol) SDK 지원 • FCC, CE, KCC, RoHS 인증 Rev 1.2 (02/04/2009)

  35. 주요 사양 (D101M) ① ② ③ IP Video Decoder / WebEye D101M 전면 , 후면 구성도 (5) Ethernet 단자 (6) OSD 조정 스위치 (7) RS-232, RS422/485 터미널블럭 (8) 전원 단자 (DC12V) (1) 영상 입력 BNC 단자 (2) 음성 입력 RCA 단자 (3) 음성 출력 RCA 단자 Rev 1.2 (02/04/2009)

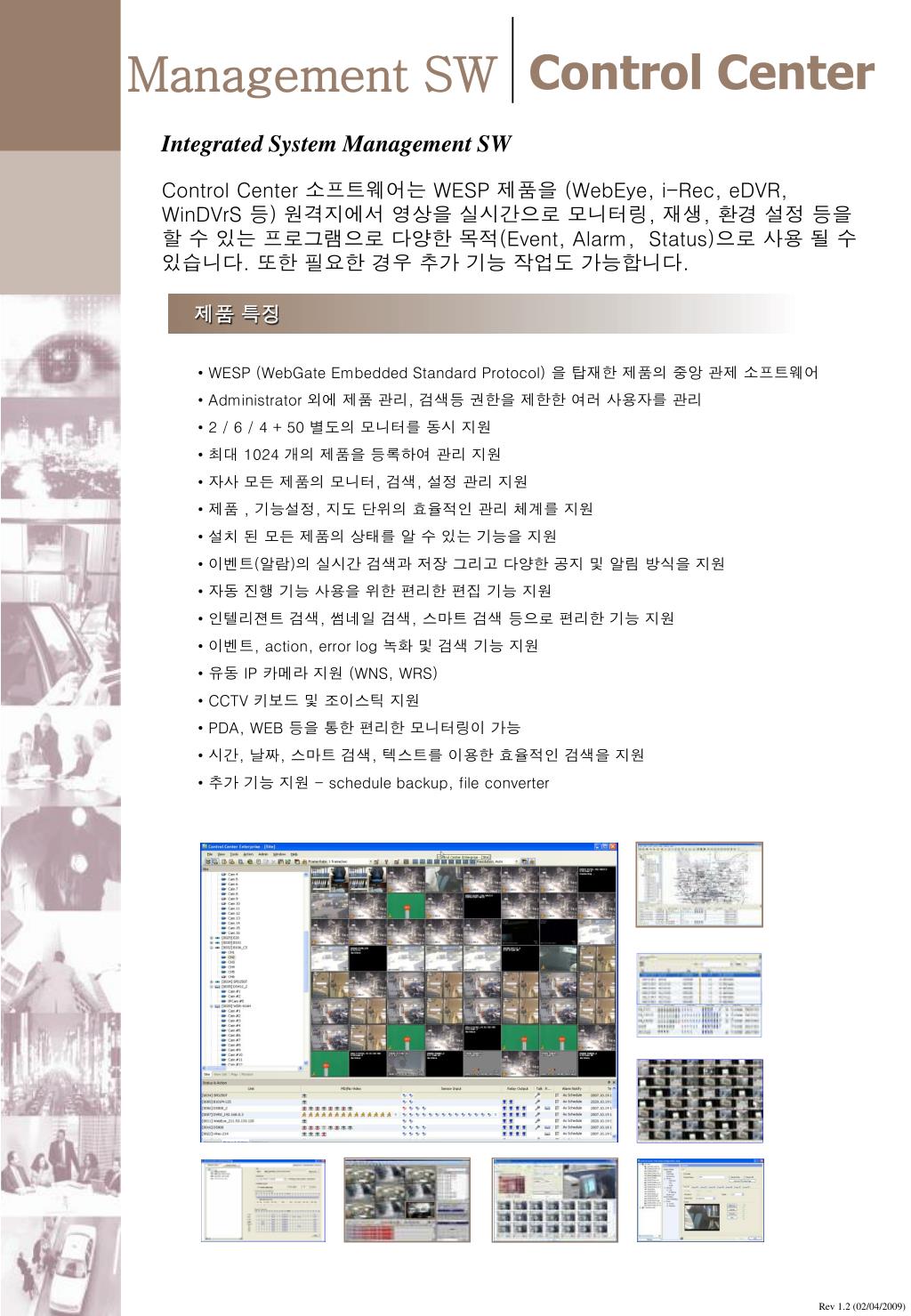

  36. Management SW Control Center Integrated System Management SW Control Center 소프트웨어는 WESP 제품을 (WebEye, i-Rec, eDVR, WinDVrS 등)원격지에서 영상을 실시간으로 모니터링, 재생, 환경 설정 등을 할 수 있는 프로그램으로 다양한 목적(Event, Alarm, Status)으로 사용 될 수 있습니다. 또한 필요한 경우 추가 기능 작업도 가능합니다. 제품 특징 • WESP (WebGate Embedded Standard Protocol) 을 탑재한 제품의 중앙 관제 소프트웨어 • Administrator 외에 제품 관리, 검색등 권한을 제한한 여러 사용자를 관리 • 2 / 6 / 4 + 50 별도의 모니터를 동시 지원 • 최대 1024 개의 제품을 등록하여 관리 지원 • 자사 모든 제품의 모니터, 검색, 설정 관리 지원 • 제품 , 기능설정, 지도 단위의 효율적인 관리 체계를 지원 • 설치 된 모든 제품의 상태를 알 수 있는 기능을 지원 • 이벤트(알람)의 실시간 검색과 저장 그리고 다양한 공지 및 알림 방식을 지원 • 자동 진행 기능 사용을 위한 편리한 편집 기능 지원 • 인텔리젼트 검색, 썸네일 검색, 스마트 검색 등으로 편리한 기능 지원 • 이벤트, action, error log 녹화 및 검색 기능 지원 • 유동 IP 카메라 지원 (WNS, WRS) • CCTV 키보드 및 조이스틱 지원 • PDA, WEB 등을 통한 편리한 모니터링이 가능 • 시간, 날짜, 스마트 검색, 텍스트를 이용한 효율적인 검색을 지원 • 추가 기능 지원 - schedule backup, file converter Rev 1.2 (02/04/2009)

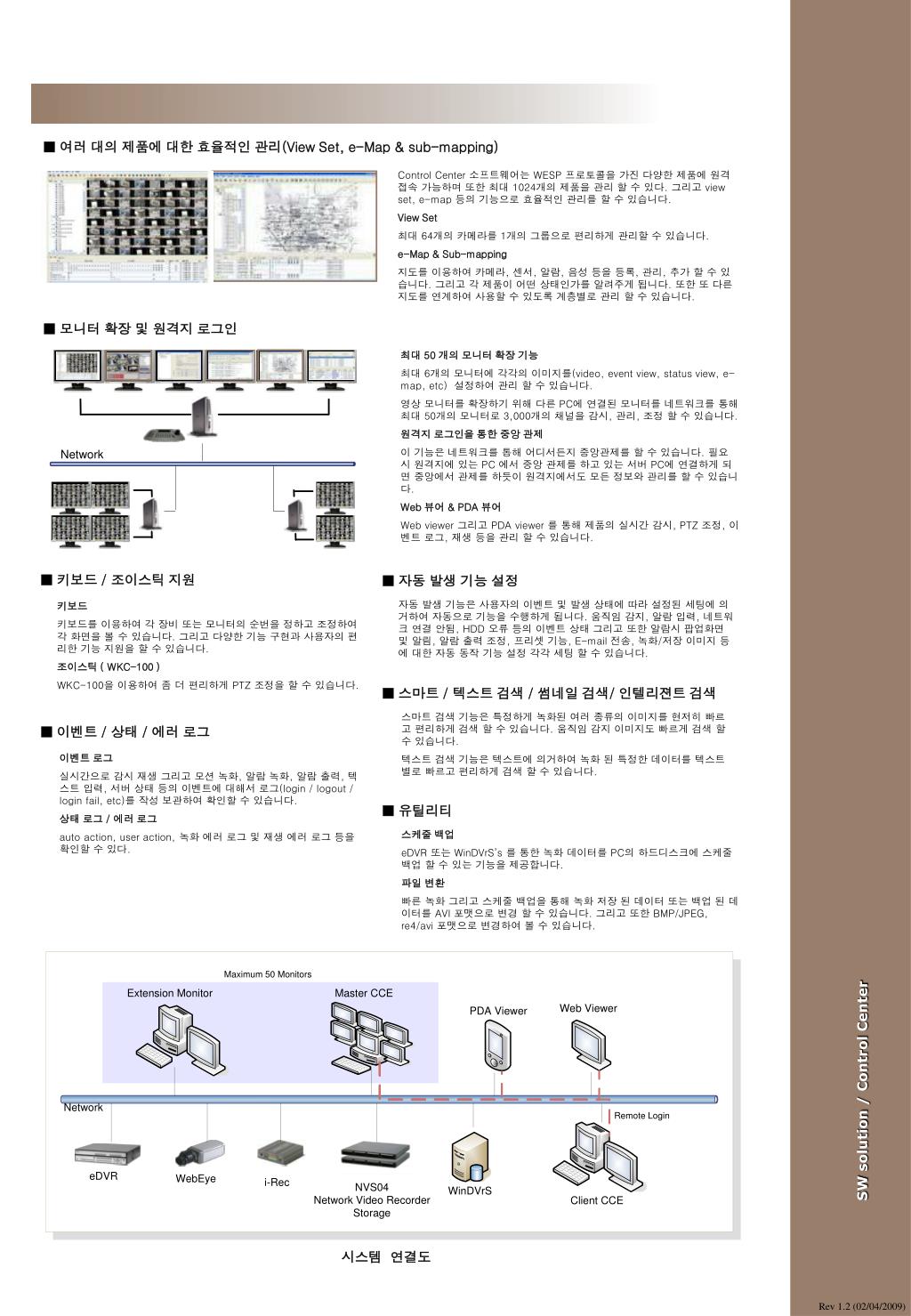

  37. ■ 여러 대의 제품에 대한 효율적인 관리(View Set, e-Map & sub-mapping) Control Center 소프트웨어는 WESP 프로토콜을 가진 다양한 제품에 원격 접속 가능하며 또한 최대 1024개의 제품을 관리 할 수 있다. 그리고 view set, e-map 등의 기능으로 효율적인 관리를 할 수 있습니다. View Set 최대 64개의 카메라를 1개의 그룹으로 편리하게 관리할 수 있습니다. e-Map & Sub-mapping 지도를 이용하여 카메라, 센서, 알람, 음성 등을 등록, 관리, 추가 할 수 있습니다. 그리고 각 제품이 어떤 상태인가를 알려주게 됩니다. 또한 또 다른 지도를 연계하여 사용할 수 있도록 계층별로 관리 할 수 있습니다. ■ 모니터 확장 및 원격지 로그인 최대 50 개의 모니터 확장 기능 최대 6개의 모니터에 각각의 이미지를(video, event view, status view, e-map, etc) 설정하여 관리 할 수 있습니다. 영상 모니터를 확장하기 위해 다른 PC에 연결된 모니터를 네트워크를 통해 최대 50개의 모니터로 3,000개의 채널을 감시, 관리, 조정 할 수 있습니다. 원격지 로그인을 통한 중앙 관제 이 기능은 네트워크를 통해 어디서든지 중앙관제를 할 수 있습니다. 필요 시 원격지에 있는 PC 에서 중앙 관제를 하고 있는 서버 PC에 연결하게 되면 중앙에서 관제를 하듯이 원격지에서도 모든 정보와 관리를 할 수 있습니다. Web 뷰어 & PDA 뷰어 Web viewer 그리고 PDA viewer 를 통해 제품의 실시간 감시, PTZ 조정, 이벤트 로그, 재생 등을 관리 할 수 있습니다. ■ 키보드 / 조이스틱 지원 ■ 자동 발생 기능 설정 자동 발생 기능은 사용자의 이벤트 및 발생 상태에 따라 설정된 세팅에 의거하여 자동으로 기능을 수행하게 됩니다. 움직임 감지, 알람 입력, 네트워크 연결 안됨, HDD 오류 등의 이벤트 상태 그리고 또한 알람시 팝업화면 및 알림, 알람 출력 조정, 프리셋 기능, E-mail 전송, 녹화/저장 이미지 등에 대한 자동 동작 기능 설정 각각 세팅 할 수 있습니다. 키보드 키보드를 이용하여 각 장비 또는 모니터의 순번을 정하고 조정하여 각 화면을 볼 수 있습니다. 그리고 다양한 기능 구현과 사용자의 편리한 기능 지원을 할 수 있습니다. 조이스틱 ( WKC-100 ) WKC-100을 이용하여 좀 더 편리하게 PTZ 조정을 할 수 있습니다. ■ 스마트 / 텍스트 검색 / 썸네일 검색/ 인텔리젼트 검색 스마트 검색 기능은 특정하게 녹화된 여러 종류의 이미지를 현저히 빠르고 편리하게 검색 할 수 있습니다. 움직임 감지 이미지도 빠르게 검색 할 수 있습니다. 텍스트 검색 기능은 텍스트에 의거하여 녹화 된 특정한 데이터를 텍스트 별로 빠르고 편리하게 검색 할 수 있습니다. ■ 이벤트 / 상태 / 에러 로그 이벤트 로그 실시간으로 감시 재생 그리고 모션 녹화, 알람 녹화, 알람 출력, 텍스트 입력, 서버 상태 등의 이벤트에 대해서 로그(login / logout / login fail, etc)를 작성 보관하여 확인할 수 있습니다. 상태 로그 / 에러 로그 auto action, user action, 녹화 에러 로그 및 재생 에러 로그 등을 확인할 수 있다. ■ 유틸리티 스케줄 백업 eDVR 또는 WinDVrS’s 를 통한 녹화 데이터를 PC의 하드디스크에 스케줄 백업 할 수 있는 기능을 제공합니다. 파일 변환 빠른 녹화 그리고 스케줄 백업을 통해 녹화 저장 된 데이터 또는 백업 된 데이터를 AVI 포맷으로 변경 할 수 있습니다. 그리고 또한 BMP/JPEG, re4/avi 포맷으로 변경하여 볼 수 있습니다. SW solution / Control Center 시스템 연결도 Rev 1.2 (02/04/2009)

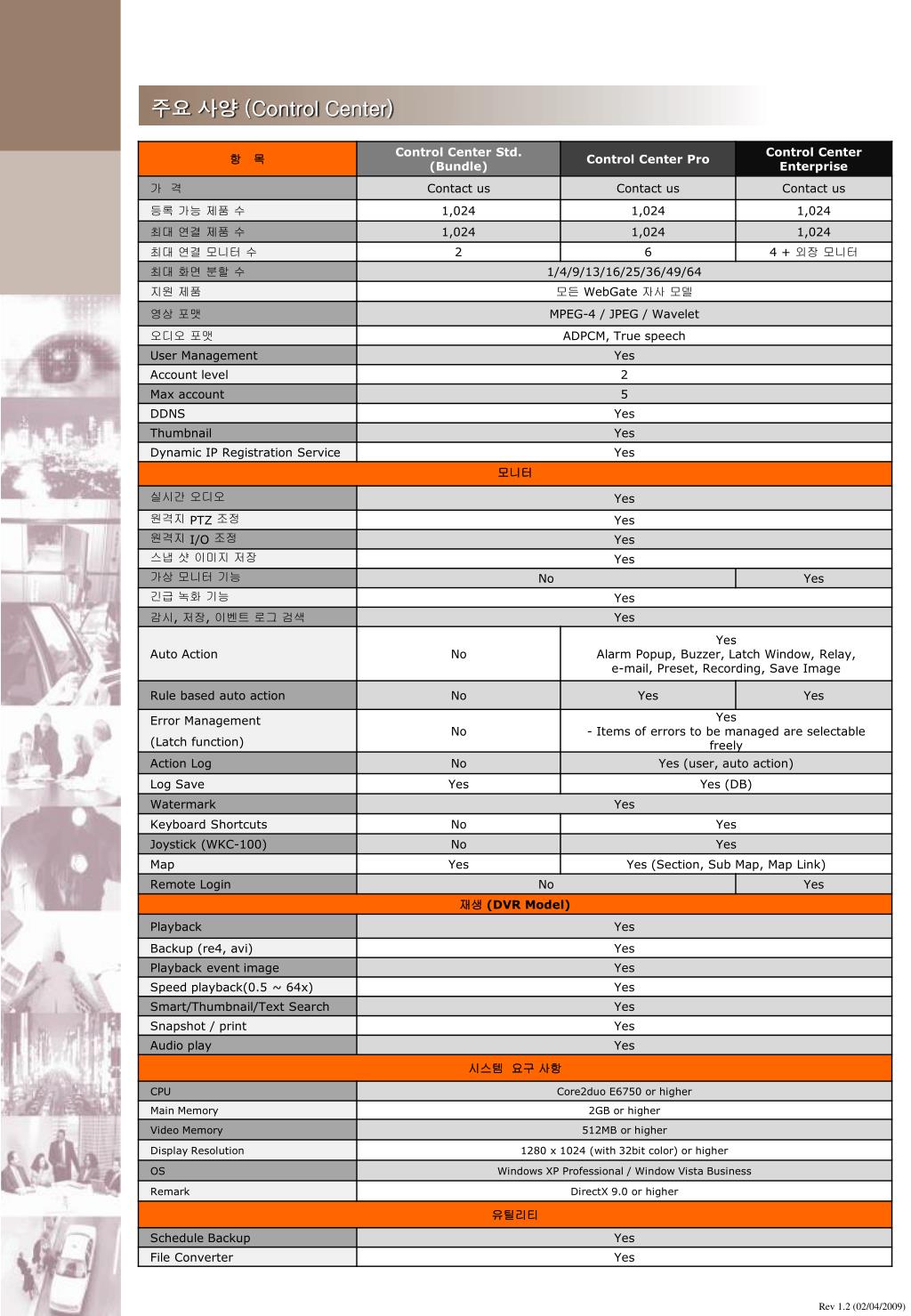

  38. 주요 사양 (Control Center) Rev 1.2 (02/04/2009)

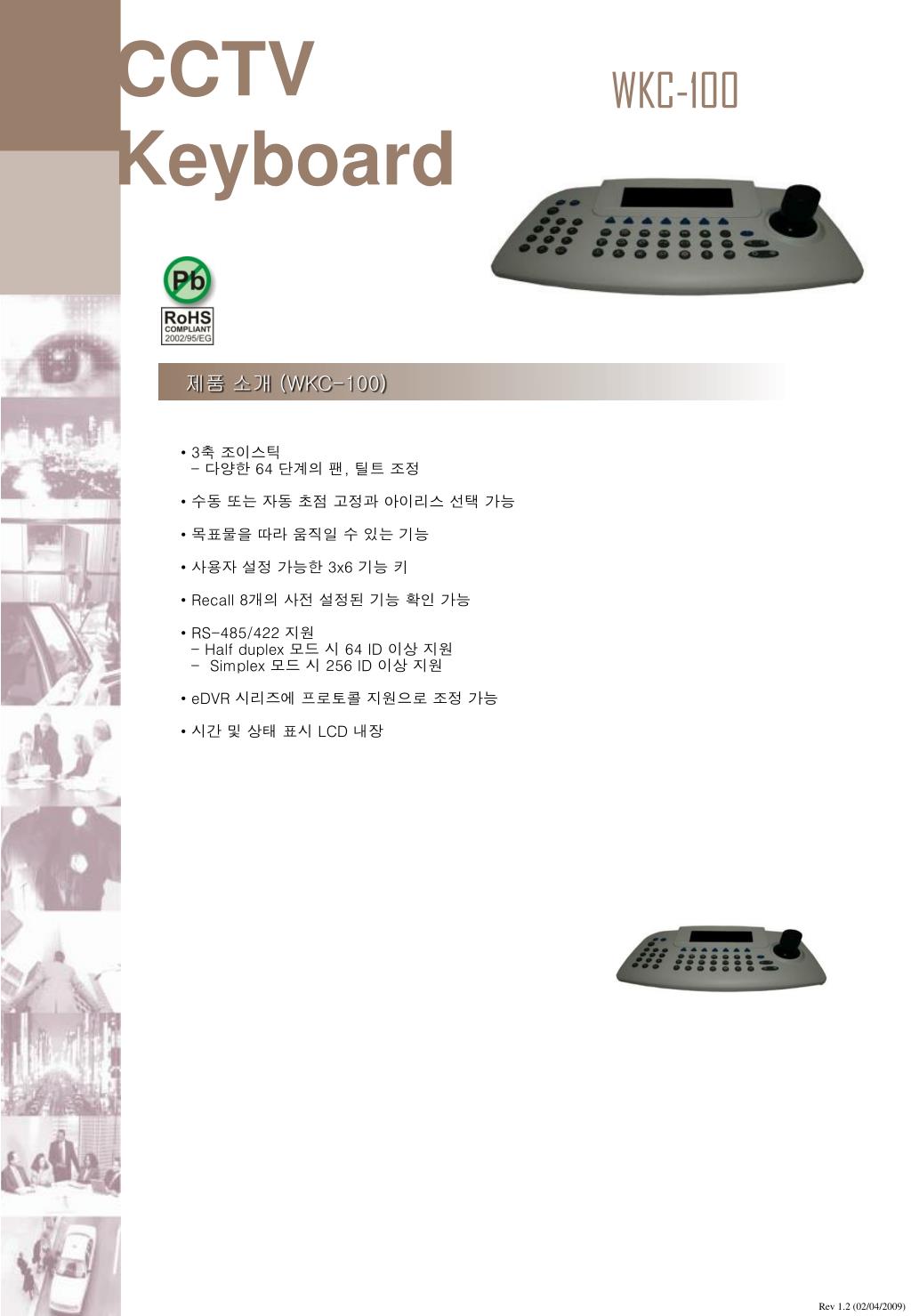

  39. CCTV Keyboard WKC-100 제품 소개 (WKC-100) •3축 조이스틱 - 다양한 64 단계의 팬, 틸트 조정 •수동 또는 자동 초점 고정과 아이리스 선택 가능 •목표물을 따라 움직일 수 있는 기능 •사용자 설정 가능한 3x6 기능 키 •Recall 8개의 사전 설정된 기능 확인 가능 •RS-485/422 지원 - Half duplex 모드 시 64 ID 이상 지원 - Simplex 모드 시 256 ID 이상 지원 •eDVR 시리즈에 프로토콜 지원으로 조정 가능 •시간 및 상태 표시 LCD 내장 Rev 1.2 (02/04/2009)
