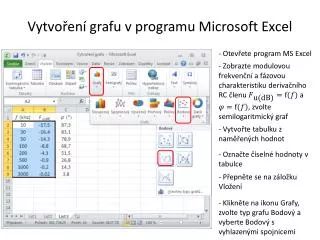

  1. Vytvoření grafu v programu Microsoft Excel - Otevřete program MS Excel - Zobrazte modulovou frekvenční a fázovou charakteristiku derivačního RC členu a , zvolte semilogaritmický graf Fu(dB)  () f (Hz) 87,3 -17,5 10 - Vytvořte tabulku z naměřených hodnot 30 83,1 -16,3 -14,3 78,9 50 100 -8,8 68,7 200 -4,1 51,5 - Označte číselné hodnoty v tabulce 500 -0,9 26,8 1000 -0,2 14,3 -0,02 3000 3,8 - Přepněte se na záložku Vložení - Klikněte na ikonu Grafy, zvolte typ grafu Bodový a vyberte Bodový s vyhlazenými spojnicemi

  2. Vytvoření grafu v programu Microsoft Excel - Nyní graf upravíme do patřičné podoby. - Přepněte se na záložku Rozložení - Klikněte na roletové okno Legenda - Zvolte možnost Žádná - Klikněte na ikonu Názvy os - Zvolte Název hlavní vodorovné osy - Zvolte Název pod osou - Popište osu

  3. Vytvoření grafu v programu Microsoft Excel - Klikněte na ikonu Názvy os - Zvolte Název hlavní svislé osy - Zvolte Otočený název - Popište osu - Dvojklikem klikněte na jakékoli číslo vodorovné osy - Zaškrtněte políčko Logaritmické měřítko - Klikněte pravým tlačítkem myši někde do oblasti grafu - Zvolte Vybrat data - Zvolte Přidat

  4. Vytvoření grafu v programu Microsoft Excel - Klikněte na pole Vyberte oblast hodnoty x - Myší označte číselné hodnoty frekvence - Stiskněte Enter - Klikněte na pole Vyberte oblast hodnoty y - Myší označte číselné hodnoty úhlu - Stiskněte Enter - Stiskněte Enter - Stiskněte OK - Blahopřejeme k vytvoření grafu
