1 / 28

고분자와 저분자의 차이점은 사슬길이의 분포 ( 분자량 분포 ) 와 중합도 (DP) 가 존재한다는 점 이같은 분자량 분포 때문에 평균 분자량을 사용할 필요가 있음

Chap 6. Characterization of MW. 고분자와 저분자의 차이점은 사슬길이의 분포 ( 분자량 분포 ) 와 중합도 (DP) 가 존재한다는 점 이같은 분자량 분포 때문에 평균 분자량을 사용할 필요가 있음. 저분자의 경우. 분자량 측정법 Absolute Method End-group Analysis Colligative Property Measurements Relative Method Viscosity Measurements. Molecular Weight Distribution.

tadhg
Download Presentation

고분자와 저분자의 차이점은 사슬길이의 분포 ( 분자량 분포 ) 와 중합도 (DP) 가 존재한다는 점 이같은 분자량 분포 때문에 평균 분자량을 사용할 필요가 있음

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

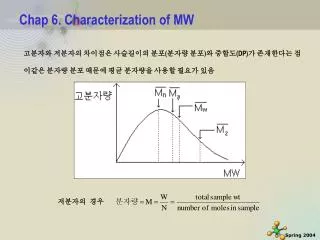

  1. Chap 6. Characterization of MW 고분자와 저분자의 차이점은 사슬길이의 분포(분자량 분포)와 중합도(DP)가 존재한다는 점 이같은 분자량 분포 때문에 평균 분자량을 사용할 필요가 있음 저분자의 경우

  2. 분자량 측정법 Absolute Method End-group Analysis Colligative Property Measurements Relative Method Viscosity Measurements

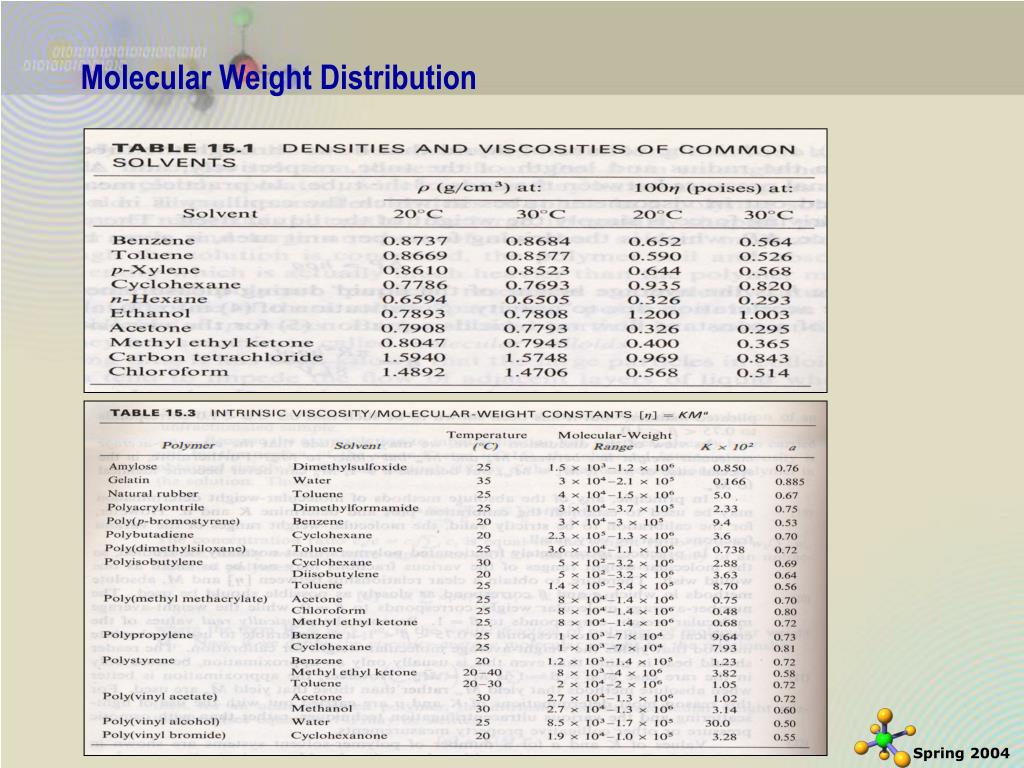

  3. Molecular Weight Distribution

  4. Gel Permeation Chromatography Size Exclusion Principle GPC Apparatus

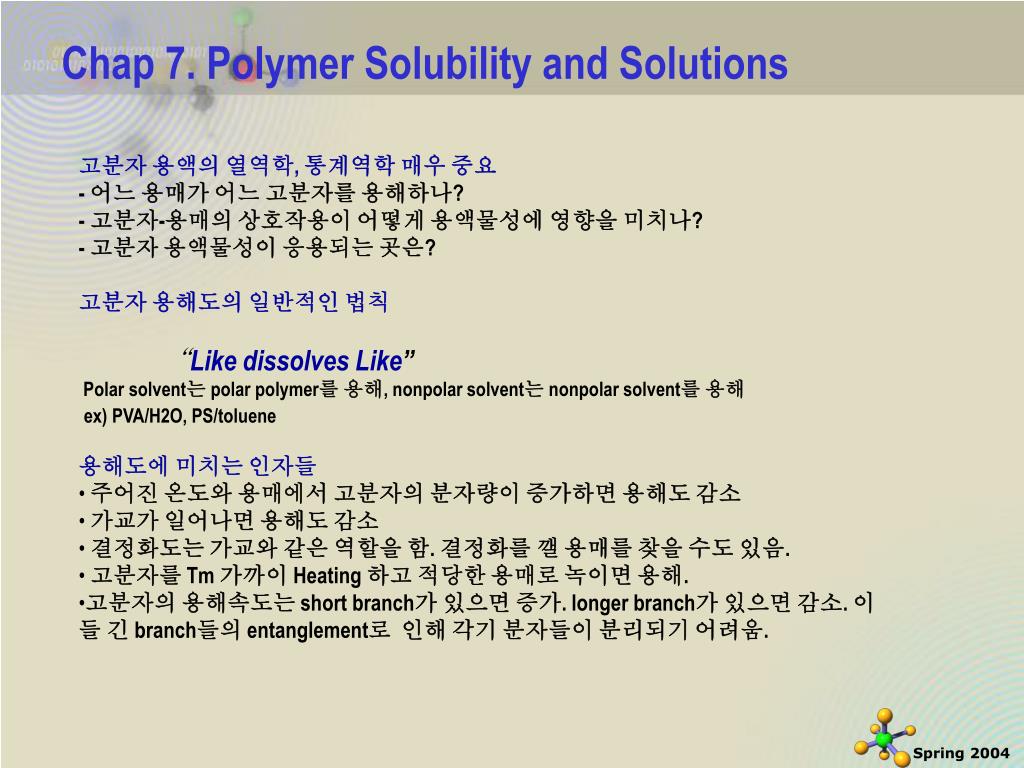

  5. Chap 7. Polymer Solubility and Solutions • 고분자 용액의 열역학, 통계역학 매우 중요 • - 어느 용매가 어느 고분자를 용해하나? • - 고분자-용매의 상호작용이 어떻게 용액물성에 영향을 미치나? • - 고분자 용액물성이 응용되는 곳은? • 고분자 용해도의 일반적인 법칙 • “Like dissolves Like” • Polar solvent는 polar polymer를 용해, nonpolar solvent는 nonpolar solvent를 용해 • ex) PVA/H2O, PS/toluene • 용해도에 미치는 인자들 • 주어진 온도와 용매에서 고분자의 분자량이 증가하면 용해도 감소 • 가교가 일어나면 용해도 감소 • 결정화도는 가교와 같은 역할을 함. 결정화를 깰 용매를 찾을 수도 있음. • 고분자를 Tm 가까이 Heating 하고 적당한 용매로 녹이면 용해. • 고분자의 용해속도는 short branch가 있으면 증가. longer branch가 있으면 감소. 이들 긴 branch들의 entanglement로 인해 각기 분자들이 분리되기 어려움.

  6. 고분자 용해도의 열역학 . G = HTS G  0  solution process is thermo. feasible 항상 T  0 S  0 (more random state in liquid) ( TS) 가 용해도를 결정함. H는 0 or  0 H  0 이면 용매끼리 혹은 고분자끼리의 응집을 좋아함. 즉 순 수한 물질들(pure materials)이 lower energy. H  0 이면 용액이 lower energy state라는 의미. H-bond등이 용매 와 고분자들 사이에 생성되면H . 만약 H  0 이면 H TS야만 고분자가 용해. Lattice Model of Solubility. Page 495 (chapt. 12) of P. J. Flory’s book.

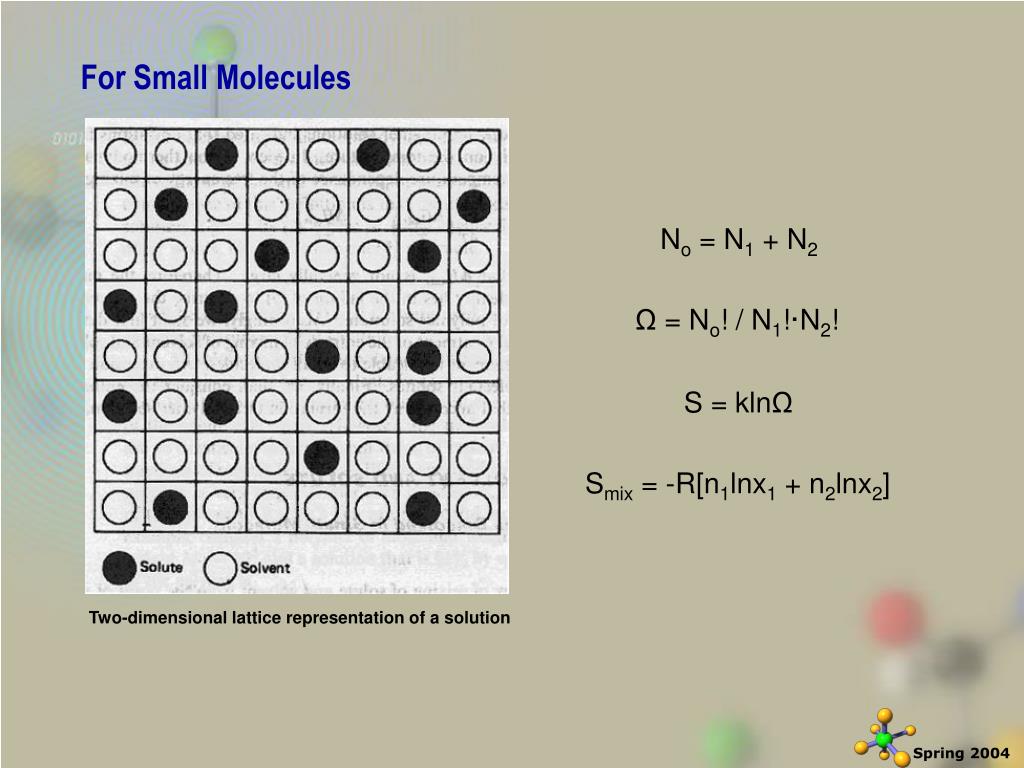

  7. No = N1 + N2 Ω = No! / N1!·N2! S = klnΩ Smix = -R[n1lnx1 + n2lnx2] For Small Molecules Two-dimensional lattice representation of a solution

  8. Vi+1 = (No-xi) · Z(1-fi) · (Z-1)(1-fi) · (Z-1)(1-fi)··· 3rd segment 1st segment 2nd segment 4th segment Vi+1 = (No-xi)Z(Z-1)x-2(1-fi)x-1 N2-1 N2 Ω = 1 / N2! (∏ vi) = 1 / N2! (∏ vi+1) i=0 i=1 ∆Smix = -k(N1 ln N1/N1 +xN2) + (N2ln xN2/N1+XN2) ∆Smix = -R(n1lnØ1 + n2lnØ2) For Macromolecules No = N1 + xN2 Two-dimensional lattice representation of a polymer molecule in solution

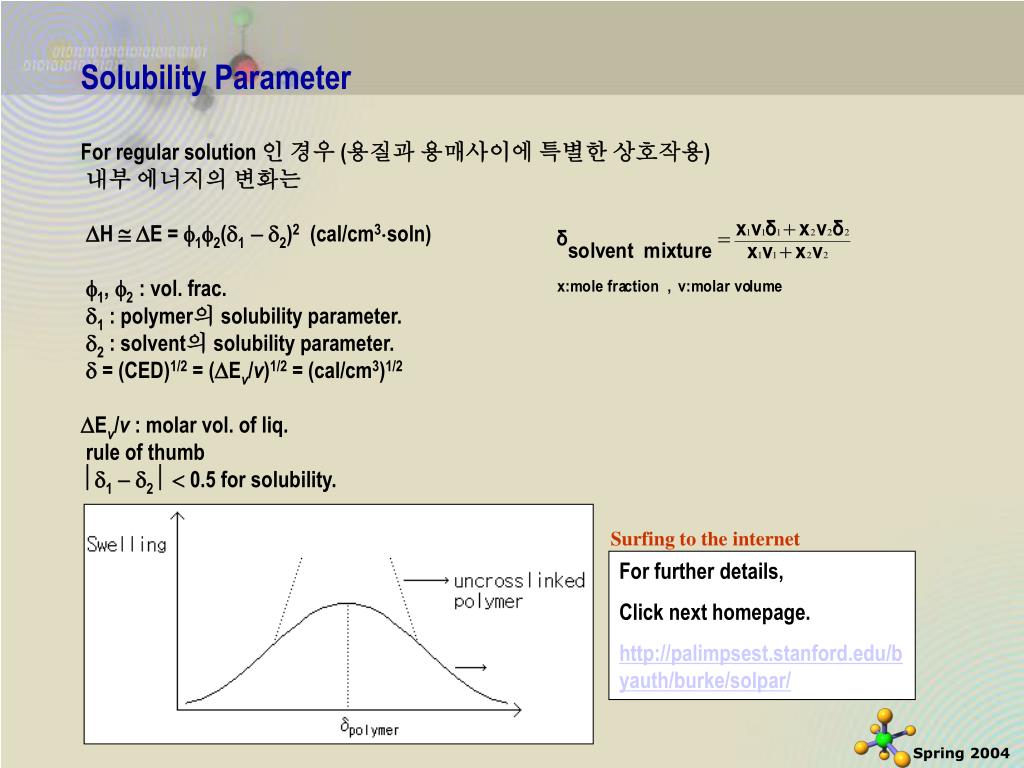

  9. Solubility Parameter For regular solution 인 경우 (용질과 용매사이에 특별한 상호작용) 내부 에너지의 변화는 H E = 12(1 2)2 (cal/cm3soln) 1, 2 : vol. frac. 1 : polymer의 solubility parameter. 2 : solvent의 solubility parameter.  = (CED)1/2 = (Ev/v)1/2 = (cal/cm3)1/2 Ev/v : molar vol. of liq. rule of thumb 1 2 0.5 for solubility. Surfing to the internet For further details, Click next homepage. http://palimpsest.stanford.edu/byauth/burke/solpar/

  10. Hansen’s 3-D Solubility Parameter internal energy on vaporization Ev = Eh + Ed + Ep * Sphere radius 존재 Example) polymer의 =9.95(p=7.0, d=5.0, h=5.0)이고 R(solubility sphere or interaction sphere)=3.0이다. =10(p=8, d=6, h=0)인 용매가 고분자를 녹일 수 있는가? NO

  11. 희박용액의 물성 • Good solvent: 1 2 , 고분자segment와 용매와의 2차간력 strong. • Poor solvent: 1 , 2차이 큼. 고분자끼리, 용매끼리 인력이 큼. • PS(=9.3) CHCl3(=9.2) MeOH(=14.5) • PS와 CHCl3를 섞으면 잘 녹음. • CHCl3는 good solvent. MeOH은 poor solvent. CHCl3/MeOH S가 커서 잘 섞임. • MeOH을 PS/CHCl3에 섞으면 어느 정도까지는 견디나 poor solvent로 되면서 고분자 침전이 생기며 고분자간의 인력이 고분자segment와 용매사이의 인력보다 커짐. • 어느 점에서는 G = 0, H = TS가 됨. T, MW가 S에 영향을 미치고 PS의 상호작용이 H에 영향을 미침. • 그래서 T나 PS는 분자량에 따라 고분자의 분별이 생김. S가 minimum일때 즉 분자량이 매우 높은 경우, H = TS인 조건을 condition이라 함. 이때 PS, PP interaction이 같아서 이상적인 경우가 되고 second virial coeff.가 0임. •  solvent  temperature

  12. Chap 8. Transitions in Polymers Glass Transition • PMMA, PS  hard, rigid glassy plastics at RT when heated to 125C, become rubbery • Polybutadiene • Polyethylacrylate rubbery at RT, when cooled in Liq. N2, become rigid • Polyisoprene and glassy, shatters when break • 따라서 어느 온도 이상에서는 무정형인 고분자가 glassy state가 되고 어느 온도 이하에서는 glassy state가 amorphous state가 된다. • 이 온도를 Glass-Transition Temp (Tg)라고 한다. • 이것은 고분자의 특이한 성질이며 고분자가 glassy하냐 amorphous하냐, 응용온도가 Tg이상이냐 이하냐에 따라 다르다.

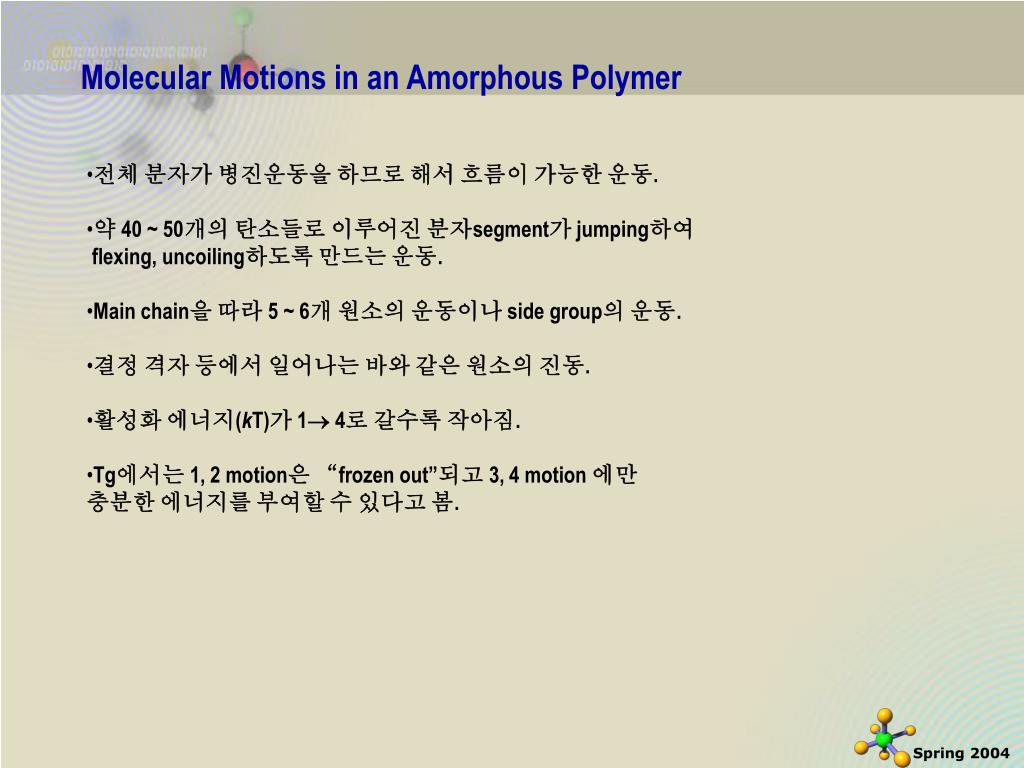

  13. Molecular Motions in an Amorphous Polymer • 전체 분자가 병진운동을 하므로 해서 흐름이 가능한 운동. • 약 40 ~ 50개의 탄소들로 이루어진 분자segment가 jumping하여 • flexing, uncoiling하도록 만드는 운동. • Main chain을 따라 5 ~ 6개 원소의 운동이나 side group의 운동. • 결정 격자 등에서 일어나는 바와 같은 원소의 진동. • 활성화 에너지(kT)가 1 4로 갈수록 작아짐. • Tg에서는 1, 2 motion은 “frozen out”되고 3, 4 motion 에만 • 충분한 에너지를 부여할 수 있다고 봄.

  14. Tg 의 측정 • 측정속도에 따라 Tg value가 다름. (즉 긴 entangled된 분자 사슬들이 온도에 따라 변화하려면 시간이 필요) • Tm: first-order thermodynamic transition temp, 결정 녹는 온도. • discontinuity in dv/dT • Tg: second-order thermodynamic transition temp, 무정형 녹는 온도. • 모든 고분자는 이 Tg를 갖고 있다. Amorphous portion을 갖고 있다는 의미. 고분자가 100% 결정성 일 수는 없으므로 Tm이 없을 수도 있다.

  15. Tg에서는 열을 흡수. Cp = (H/T)p가 증가하므로. Endo. • Tm에서는 녹이기 위해 많은 열이 필요. Differential Thermal Analysis (DTA)

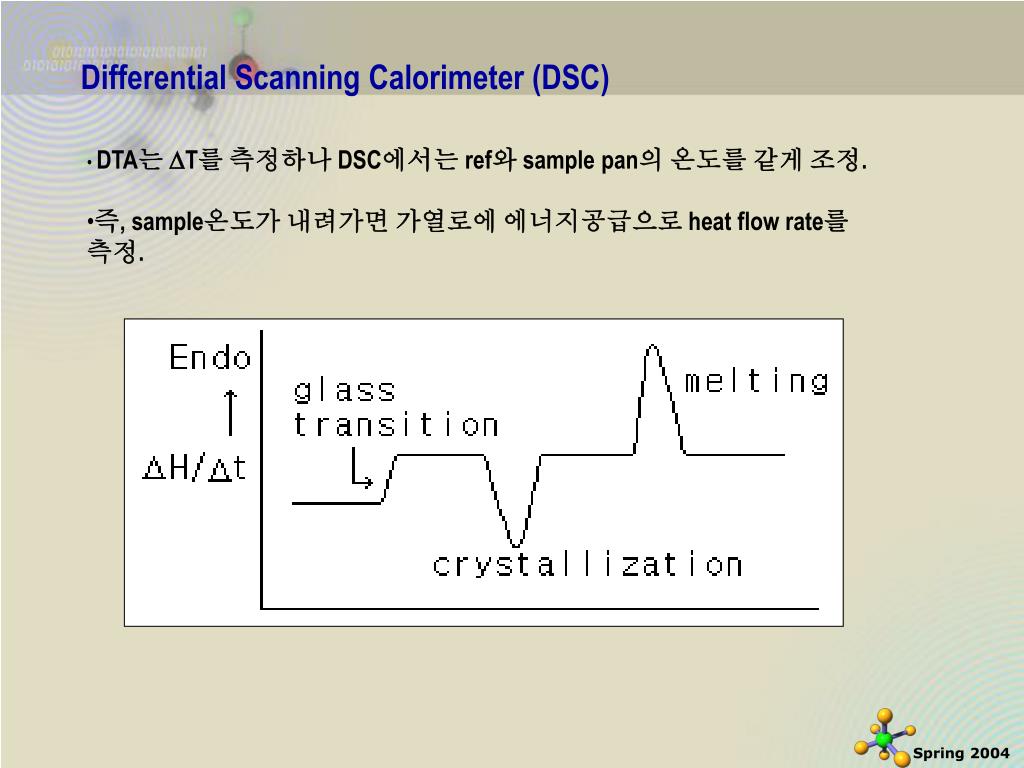

  16. Differential Scanning Calorimeter (DSC) • DTA는 T를 측정하나 DSC에서는 ref와 sample pan의 온도를 같게 조정. • 즉, sample온도가 내려가면 가열로에 에너지공급으로 heat flow rate를 측정.

  17. DTA & DSC Images and Sample data DTA DSC sample data DTA sample data

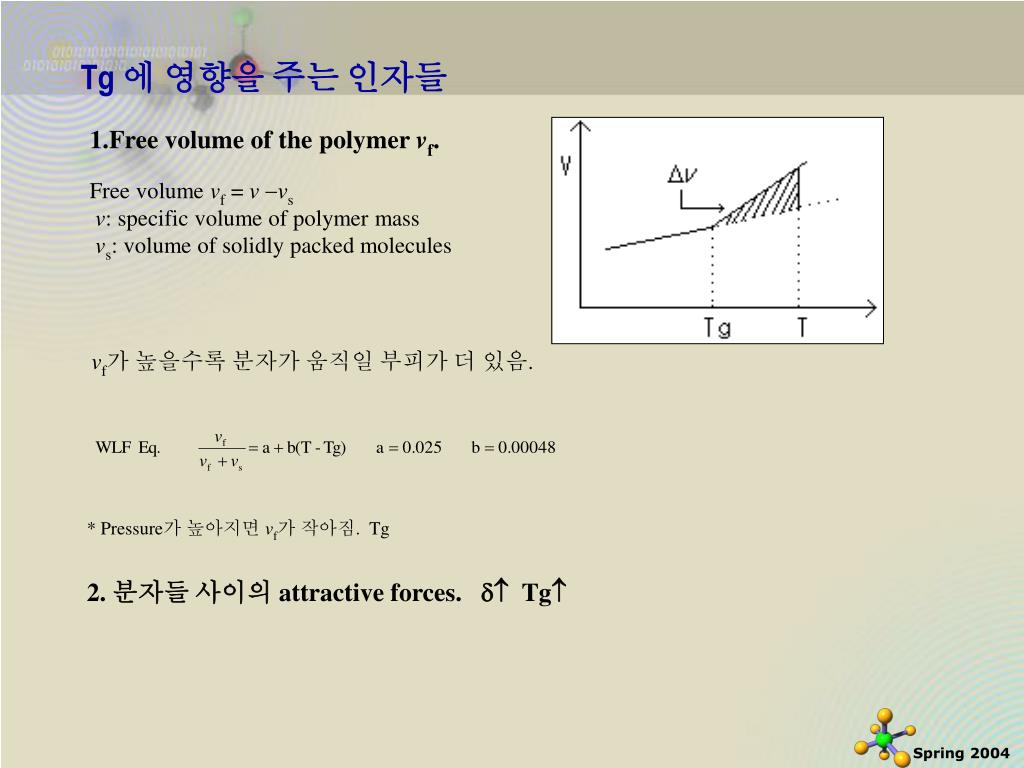

  18. Tg 에 영향을 주는 인자들 • Free volume of the polymer vf. • Free volume vf = vvs • v: specific volume of polymer mass • vs: volume of solidly packed molecules vf가 높을수록 분자가 움직일 부피가 더 있음. * Pressure가 높아지면 vf가 작아짐. Tg 2. 분자들 사이의 attractive forces. Tg

  19. 3. Internal mobility of chains (= freedom to rotate about bond) * P(-methyl styrene)이 poly(styrene)보다 Tg가 높다. Why?

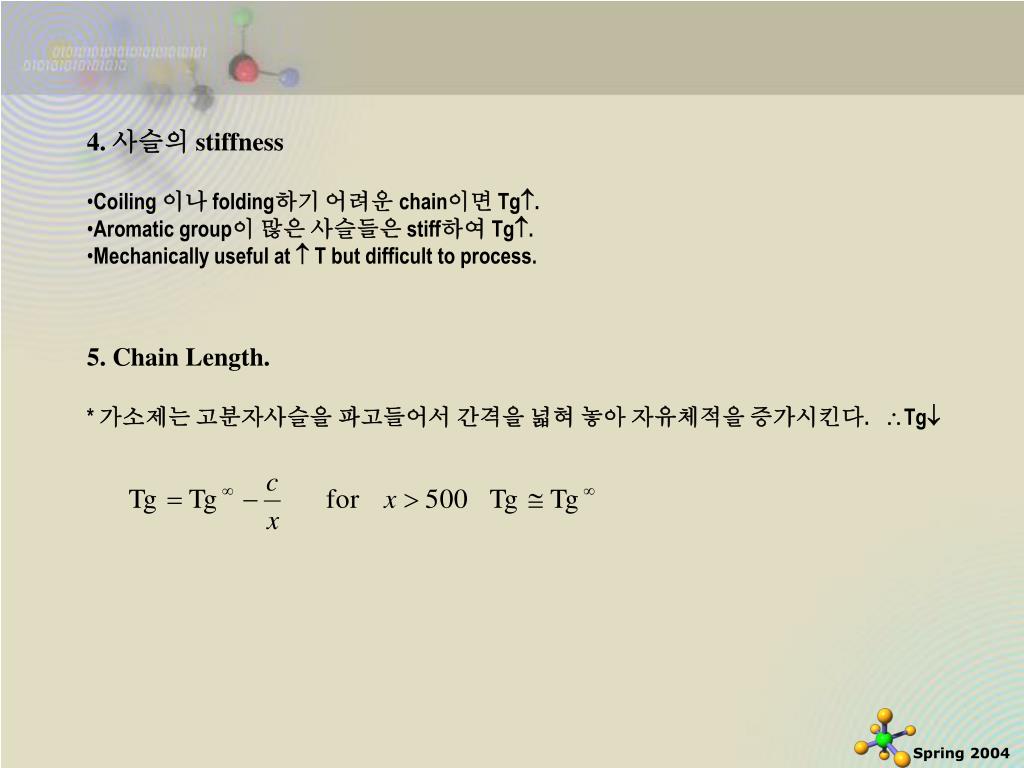

  20. 4. 사슬의 stiffness • Coiling 이나 folding하기 어려운 chain이면 Tg. • Aromatic group이 많은 사슬들은 stiff하여 Tg. • Mechanically useful at  T but difficult to process. 5. Chain Length. * 가소제는 고분자사슬을 파고들어서 간격을 넓혀 놓아 자유체적을 증가시킨다. Tg

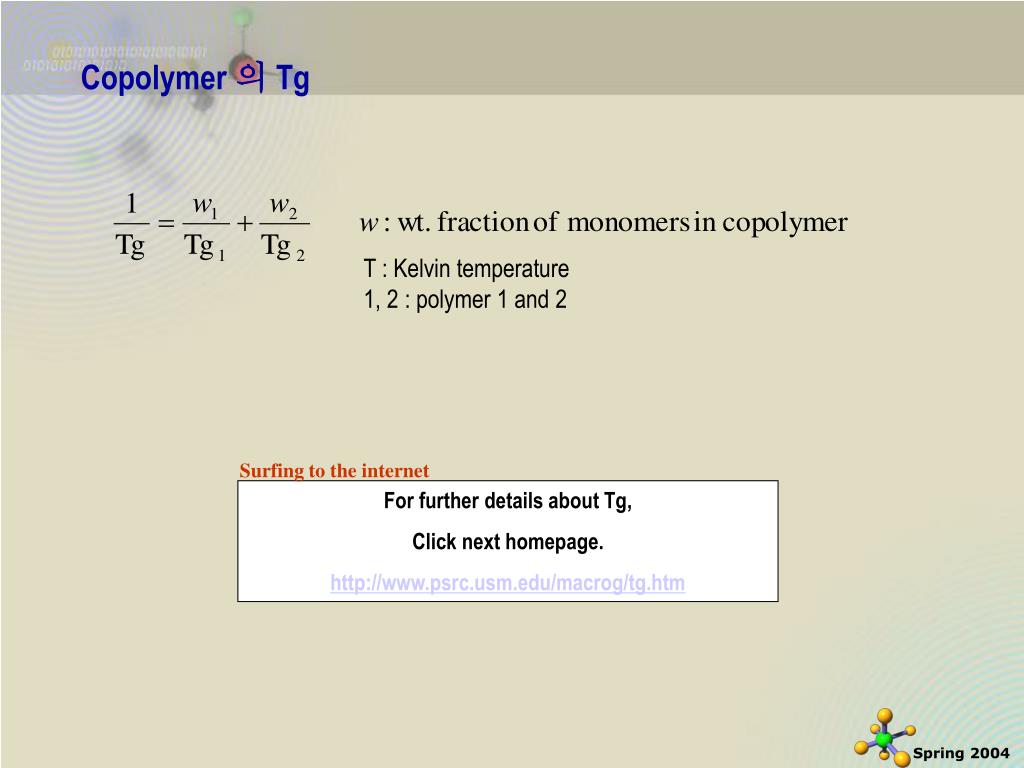

  21. Copolymer 의 Tg T : Kelvin temperature 1, 2 : polymer 1 and 2 Surfing to the internet For further details about Tg, Click next homepage. http://www.psrc.usm.edu/macrog/tg.htm

  22. Thermodynamics of Melting • Gm = Hm TSm at Tm, Gm = 0 • Tm = Hm / Sm • Hm :at const T, P에서 crystalline bonding force를 극복하는데 필요한 에너지로서 고분자에 있어 사슬길이에 무관 • Sm :그러나 사슬길이가 짧아지면 더욱 randomized less되어 Sm이 . • Tm : Tm은 사슬길이가 짧아지면 .

  23. 또한 crystal lattice에 강하게 결합된 사슬은 Hm이 높다. • Tm • Stiffer chain을 갖고 less mobile하면 randomize되면 Sm Tm • Example 4) Nylon n Tm TS water cont

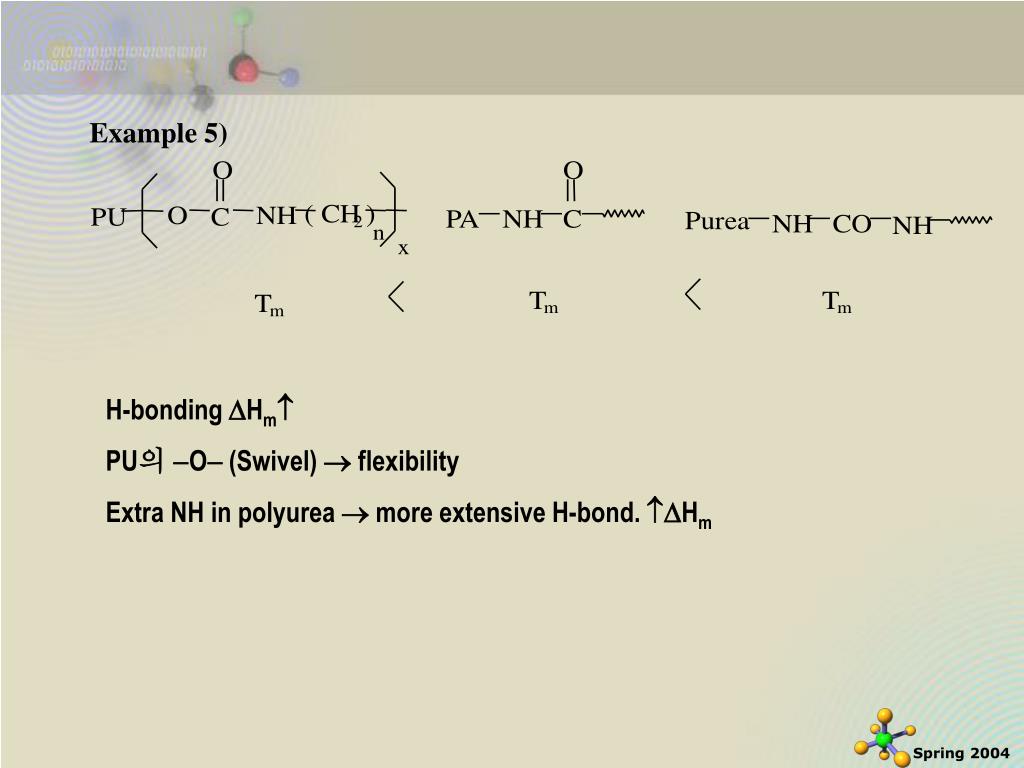

  24. Example 5) • H-bonding Hm • PU의 O (Swivel)  flexibility • Extra NH in polyurea  more extensive H-bond. Hm

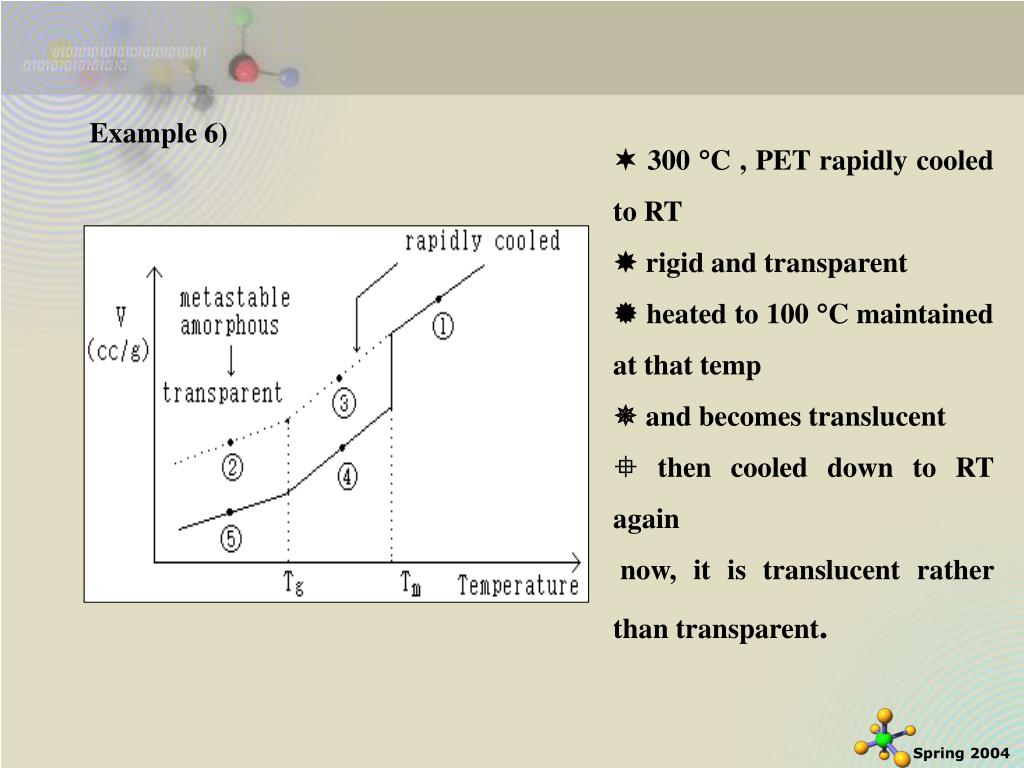

  25. Example 6) •  300 C , PET rapidly cooled to RT •  rigid and transparent •  heated to 100 C maintained at that temp •  and becomes translucent •  then cooled down to RT again • now, it is translucent rather than transparent.

  26. Influence of Copolymerization on Properties •  homogeneous, amorphous •  amorphous and glassy, rigid

More Related
