Presentation Transcript

  1. 汽車綜合檢修實習 機械增壓系統 指導老師: 吳宗霖 班級:車輛三甲 姓名:王俊凱 學號:4A015922

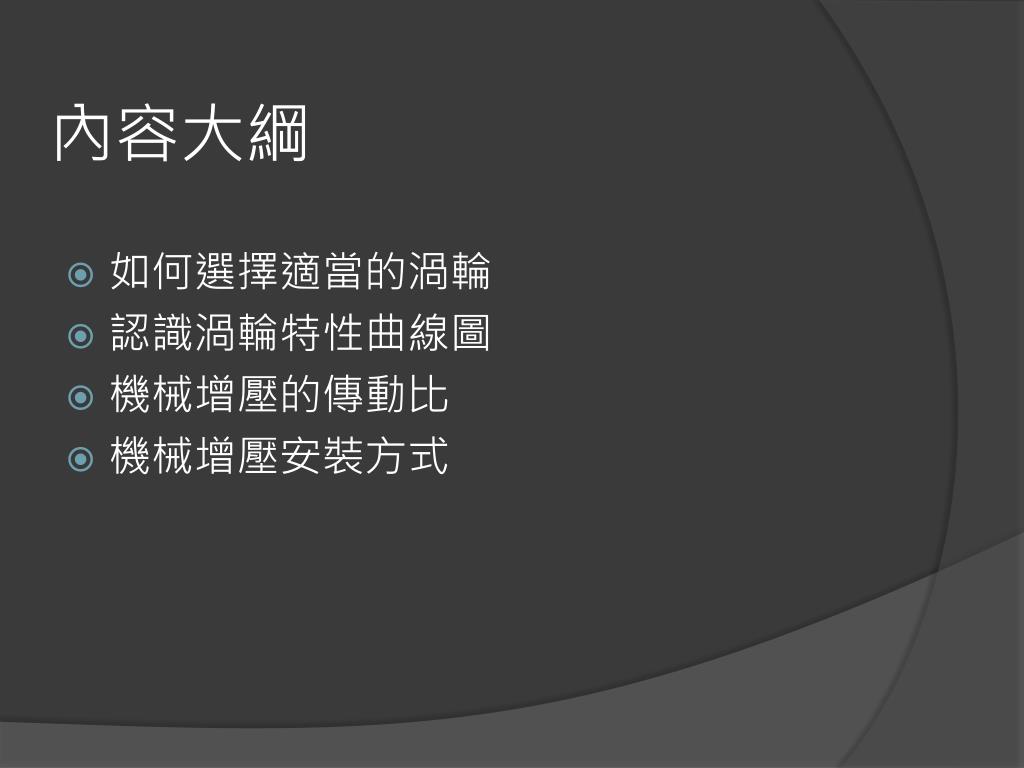

  2. 內容大綱 • 如何選擇適當的渦輪 • 認識渦輪特性曲線圖 • 機械增壓的傳動比 • 機械增壓安裝方式

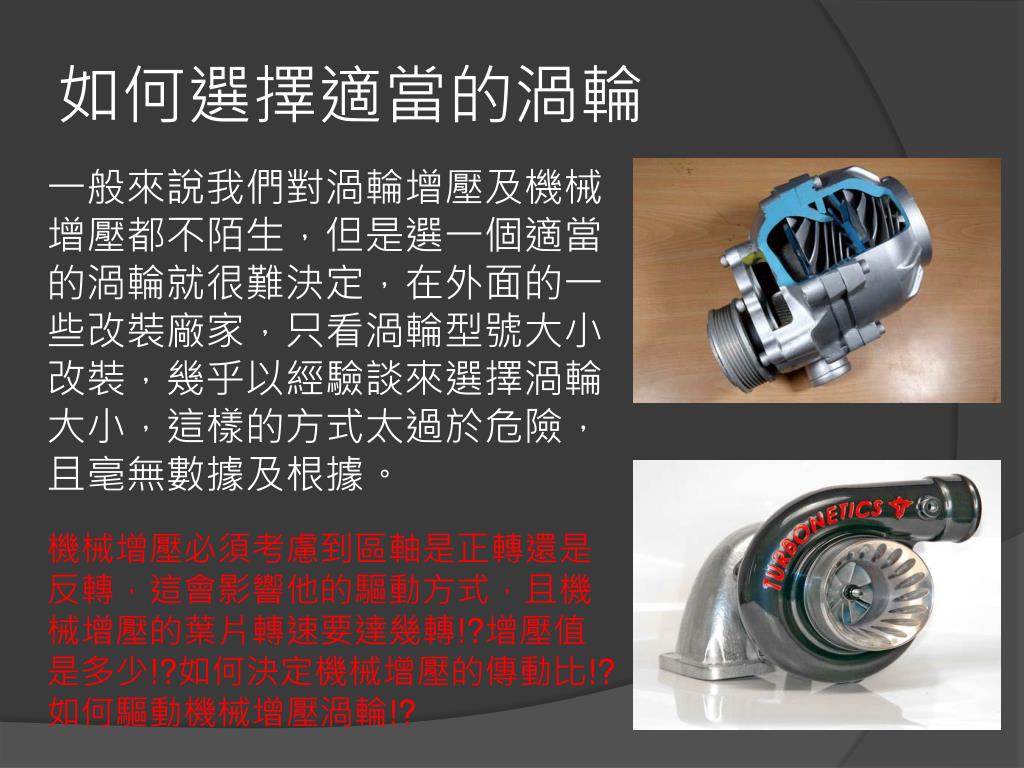

  3. 如何選擇適當的渦輪 一般來說我們對渦輪增壓及機械增壓都不陌生，但是選一個適當的渦輪就很難決定，在外面的一些改裝廠家，只看渦輪型號大小改裝，幾乎以經驗談來選擇渦輪大小，這樣的方式太過於危險，且毫無數據及根據。 機械增壓必須考慮到區軸是正轉還是反轉，這會影響他的驅動方式，且機械增壓的葉片轉速要達幾轉!?增壓值是多少!?如何決定機械增壓的傳動比!?如何驅動機械增壓渦輪!?

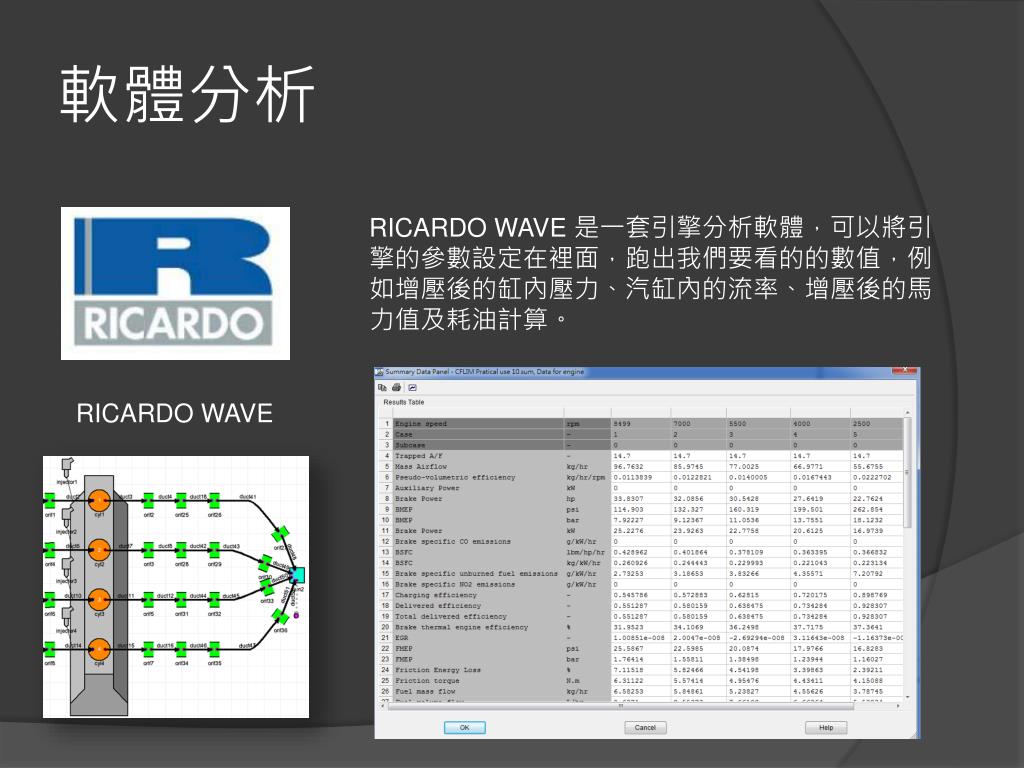

  4. 軟體分析 RICARDO WAVE 是一套引擎分析軟體，可以將引擎的參數設定在裡面，跑出我們要看的的數值，例如增壓後的缸內壓力、汽缸內的流率、增壓後的馬力值及耗油計算。 RICARDO WAVE

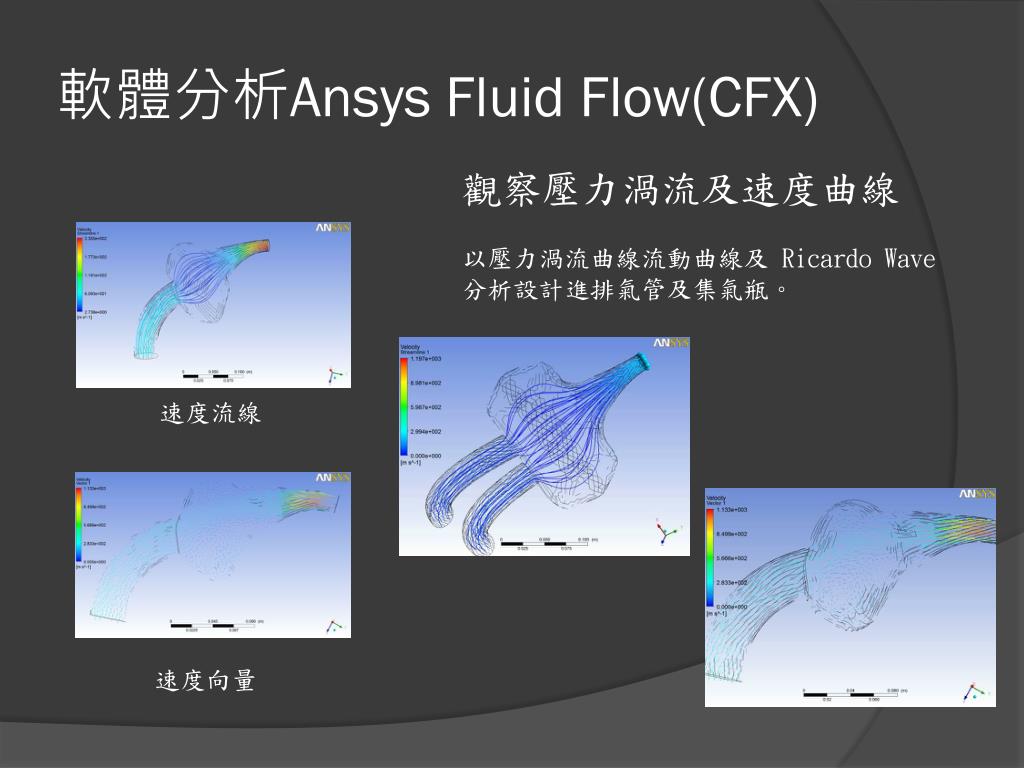

  5. 軟體分析Ansys Fluid Flow(CFX) 觀察壓力渦流及速度曲線 以壓力渦流曲線流動曲線及 Ricardo Wave分析設計進排氣管及集氣瓶。 速度流線 速度向量

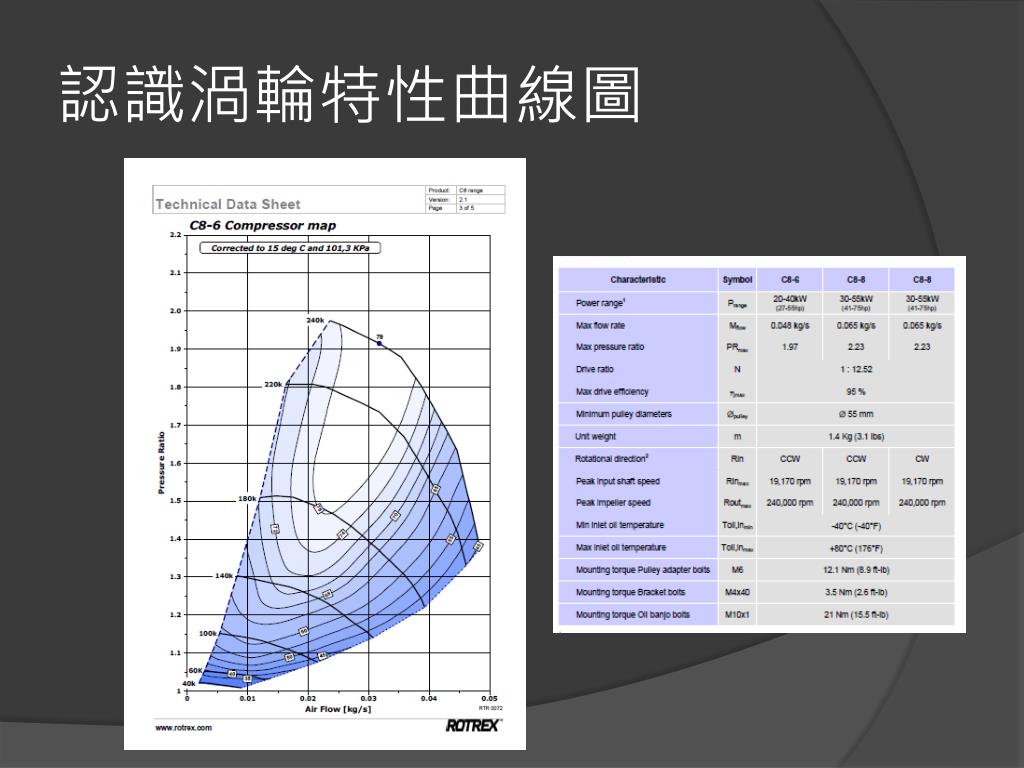

  6. 認識渦輪特性曲線圖

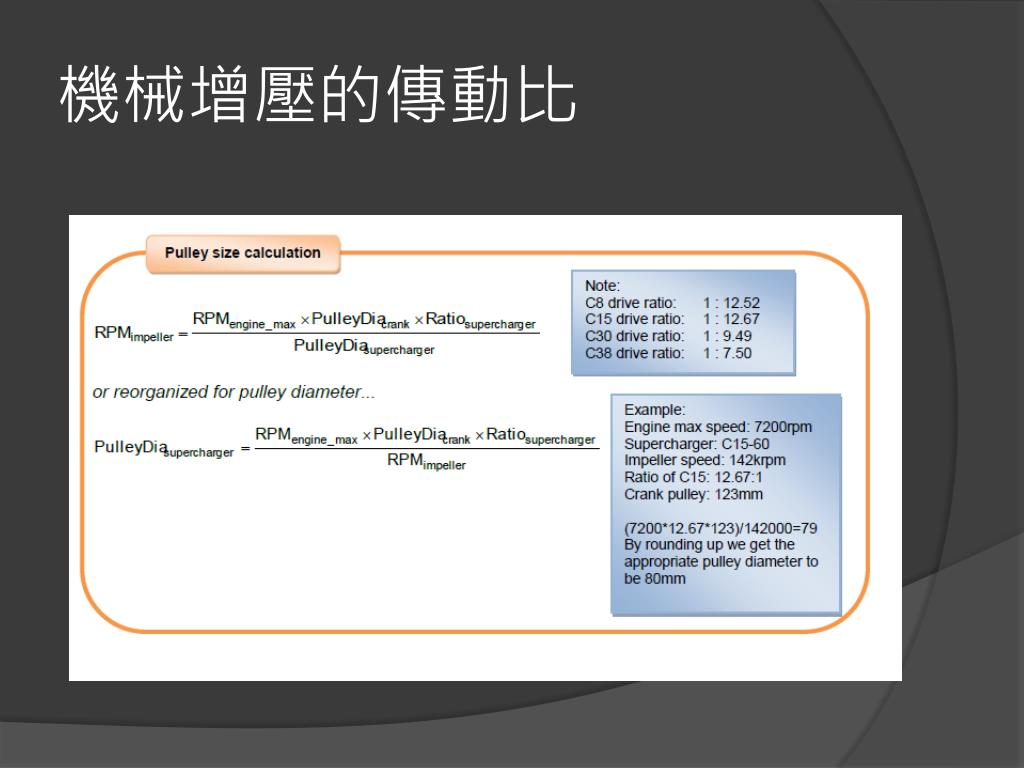

  7. 機械增壓的傳動比

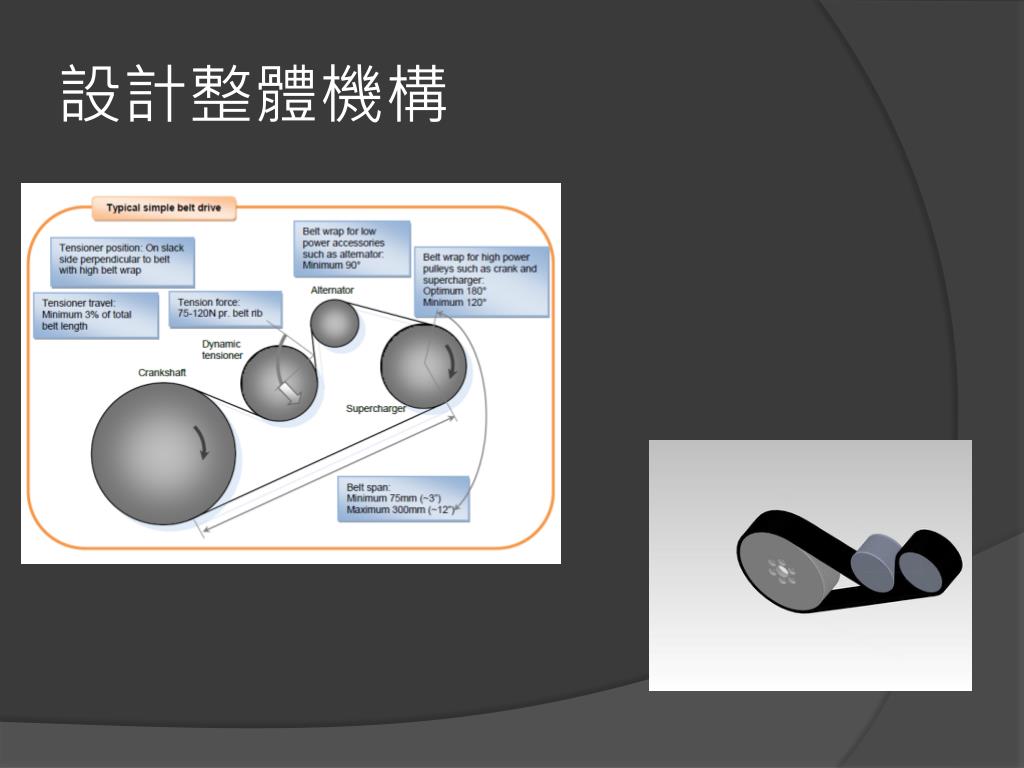

  8. 設計整體機構

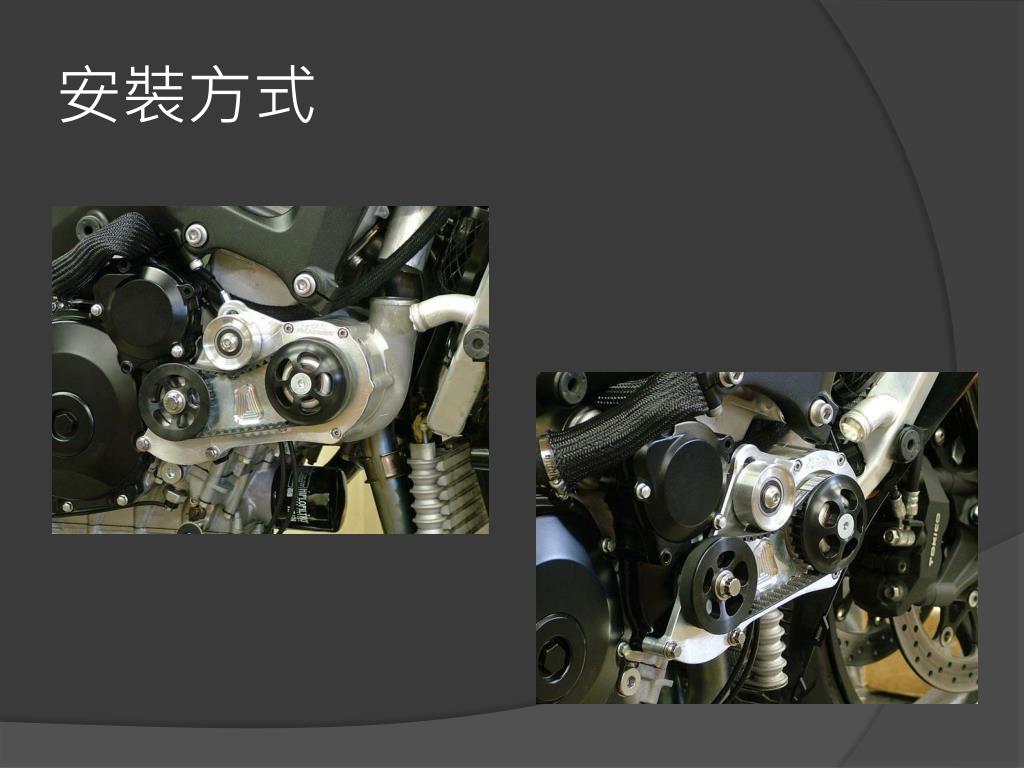

  9. 安裝方式

  10. THE END THANK YOU FOR LISTENING
