Возможности отдела входного контроля ФГУП ФНПЦ «ПО «СТАРТ» им. М.В. Проценко»

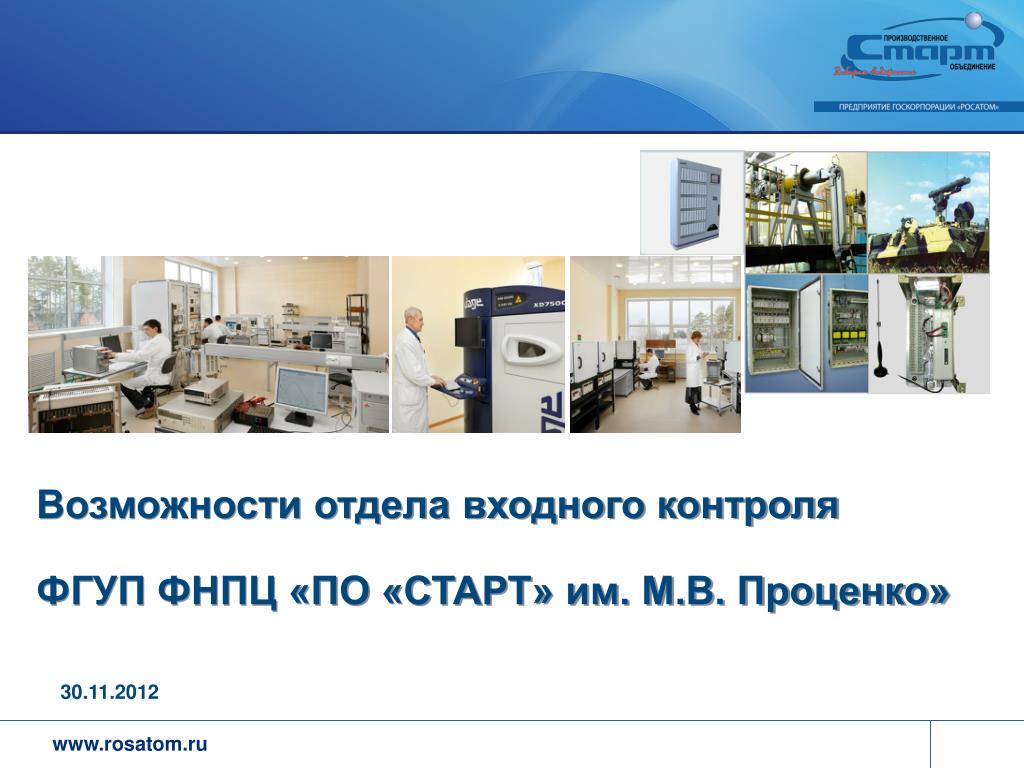

1. Возможности отдела входного контроля ФГУП ФНПЦ «ПО «СТАРТ» им. М.В. Проценко» 30.11.2012

2. Содержание 1 Возможности отдела входного контроля 2 Оснащенность контрольно – измерительным и испытательным оборудованием

3. Возможности отдела входного контроля ФГУП ФНПЦ «ПО «Старт» им. М.В. Проценко»

4. Возможности отдела входного контроля Возможностьпроведенияконтроля и отбраковочных испытаний многономенклатурныхэлектрорадиоизделий отечественного и иностранного производства. Подготовка претензионных документов на некачественную ЭКБ, материалы, металлы, полуфабрикаты и изделия; Обеспечение входного контроля поступающей на предприятие продукции ЭКБ с гарантированной надежностью для комплектования систем гражданского, двойного и военного назначения; Разработкановых и совершенствование существующих методов и методик контроля и проведения испытаний ЭРИ отечественного и иностранного производства, обеспечивающих качество и надежность продукции.

5. Задачи отдела входного контроля Проверка внешнего вида. Подлинность сопроводительной документации к партии Функциональный контроль. Проверка статических и динамических параметров ЭКБ 100-процентный контрольЭКБ Отбраковочные испытания 5

6. Оснащенность контрольно – измерительным и испытательным оборудованием ФГУП ФНПЦ «ПО «Старт» им. М.В. Проценко»

7. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНОЕ ОБОРУДОВАНИЕ для проверки ЭРИ отечественного и иностранного производства Комплекс ETS-780 Основные контролируемые параметры ЭРИ: FK, IIL, IIH, IOL, IOH, UOL max, UOH min, ICC, tPHL, tPLH. • Основные технические характеристики: • Измерение коэффициента усиления напряжения 100…5 000 000. • Измерение выходного напряжения ±15В. • Измерение выходных токов 0,05нА…100мкА. • Ток нагрузки до 200мА. • Измерение временных параметров • до 1300мс ±(1%+15нс). • Тестовая система до 512 каналов. • Частота тестирования до 50 МГц. • Напряжение логических уровней • вход/выход -2В…+6,5В. • Дискретность установки напряжений 5 мВ. • Погрешность установки (измерения) напряжений ±10мВ. • Разрешение по времени 50 пс. • Тактовая частота до 150 МГц. • Максимальный выходной ток на канал 50 мА. • Программируемость каждого канала. Функциональный ипараметрический контроль цифровых ИС, БИС 7

8. Комплекс DMT-120 • Основные технические характеристики: • Диапазон измерения сопротивления • 0,01мОм…99,9999МОм; • Диапазон измерения емкости • 0,01фФ…9,9999Ф; • Диапазон измерения индуктивности • 0,01нГн…99,999кГн; • Диапазон измерения добротности • 0,01…99999,9 • Воспроизведение (измерение) • напряжения/тока 0В…1кВ/0мкА…100А; • Погрешность по напряжению/току • ± 324мкВ/± 0,00059мкА. Измерение статических параметровактивных и пассивных дискретных электронных компонентов, построениесемейств их характеристик Основные контролируемые параметры ЭРИ: Icer, Icbo, Iebo, Ube.sat, Uce.sat, h21E, Iобр, Uпр. 8

9. Комплекс DMT-119 Тестирование аналоговых ИС, формирование сигналов произвольной формы, анализ характеристик сигналов, прошедших через измеряемый электронный компонент; Основные контролируемые параметры ЭРИ: Измерение и анализ цифровых и аналоговых сигналов сложной формы • Основные технические характеристики: • Генерация сигналов произвольной и • стандартной формы амплитудой 5мкВ…80В. • Частота генерации 0,001Гц…200МГц. • Разрешение по амплитуде ± 1мкВ. • Точность установки амплитуды ± 1%. • Количество измерительных каналов 7 • Полоса пропускания каналов 1÷2, 0…500МГц. • Полоса пропускания каналов 3÷6, 0…90МГц. • Диапазон входного сигнала 1мВ…400В. • Для канала 7 от минус 24 дБм до 30 дБм. • Погрешность измерения ± 0,03 дБ. 9

10. Комплекс DMT-119/1 Комплект измерительного оборудования для метрологического обеспечения, расширения применяемости и технических возможностей комплексов DMT-119, DMT-120, ETS-780. Основные технические характеристики: • Канал генерирования сигналов: • - частота 250кГц…3ГГц; • - диапазон мощности минус 120 … 13 дБм; • - пределы погрешности до ± 0,5%; • - виды модуляции ФМ, АМ, ЧМ, ИМ; • Каналы постоянного тока 1…4: • - выходная мощность 30Вт; • - диапазон напряжений до 50В; • - погрешность 14 мВ; • - диапазон токов до 1,5А; • - погрешность ≤ 800мкА; • Каналы измерений 1,2: • - диапазон частот до 500МГц; • - погрешность измерения ВИ ± 0,05нс; • - погрешность измерения U ± 0.77мВ; • Каналы измерений 3,4: • - диапазон напряжений 1мкВ…1000В; • - погрешность до ± 4мкВ; • - диапазон токов 1мкА…3А; • - погрешность до ± 1,5мкА; • Канал измерений 5: • - диапазон частот 100Гц…3ГГц; • - погрешность измерений F до ± 15Гц; • - измеряемая мощность до + 30 дБм (1Вт); • - погрешность ≤ ± 1дБ • Каналы 6÷21: • - входное напряжение до ± 40В; • - диапазон порогового напряжения ± 8В; • - погрешность порог. напряжения ± 200мВ 10

11. ТЕСТЕРЫ ЦИФРОВЫХ ИС: ЯКУЛ 411711.005, ЯКУЛ 411711.008 • . Основные контролируемые параметры ЭРИ: FK, IIL, IIH, IOL, IOH, UOL max, UOH min, ICC. • Основные технические характеристики: • Количество каналов контролируемого изделия: 64 (ЯКУЛ…005), 128 (ЯКУЛ…008). • Частота контроля 1 МГц. • Измерение напряжения/тока • - 30В…+ 30В/10нА…1А. • Генерация (измерение) напряжения • при статическом контроле -20В…+20В. • Генерация (измерение) напряжения при функциональном контроле -10В…+10В. • Диапазон измеряемых токов 10нА…1А. • Основная погрешность измерения • Напряжений (тока) - 0,25%(0,5%). • Максимальный ток нагрузки 1А. Функциональный контроль и контроль статических параметров цифровых ИС 11

12. Тестер аналоговых ИС ЯКУЛ 411711.007 • Основные контролируемые параметры • Au, Uio, Iio, Icc, • Ii, Uomax, Ku. Контроль статических и динамических параметров аналоговых ИС. • Основные технические характеристики: • Количество каналов 32. • Генерация (измерение) напряжения • при статическом контроле - 20В…+20В. • Генерация (измерение) напряжения при динамическом контроле -10В…+10В. • Генерация (измерение) токов • ±(50нА…50мА). 12

13. Комплекс DMT-144 Основные контролируемые параметры ЭРИ: Rобм., Uср., Uотп., Rкц, tср., tотп., tдр., Iср., Iотп. • Основные технические характеристики: • Каналы 1,2: • Воспроизведение (измерение) постоянного • напряжения до 80В, точность ± 3%; • Воспроизведение (измерение) постоянного • тока до 409,5мА, точность ± 3%; • Воспроизведение (измерение) переменного • напряжения до 270В, точность ± 5%; • Воспроизведение (измерение) переменного • тока до 40,95мА, точность ± 5%; • Измерение сопротивления до 30кОм, • точность ± 2 %; • Каналы 3÷8: • Воспроизведение постоянного напряжения • 0,05…28В, точность ± 2%; • Воспроизведение постоянного тока • 0,01…10А, точность ± 2%. Функциональный и параметрический контроль электромагнитных и герконовых реле 13

14. Комплекс FORMULA 2K Универсальный тестер ИМС Основные контролируемые параметры ЭРИ: FK, IIL, IIH, IOL, IOH, UOL max,UOH min, ICC, Uст • Основные технические характеристики: • Количество каналов контролируемого изделия - 96 • Частота контроля - 40 МГц • Измерение напряжения/тока 42В…+42В/10нА…50мА • Генерация напряжения измерителем при статическом контроле - 42В +42В. • Генерация напряжения измерителем при функциональном контроле - 42В +42В • Основная погрешность измерения - 0,5% /1% • Максимальный ток нагрузки - 100мА 14

15. Измеритель параметров пассивных ЭРИ отечественного и импортного производства Е4980А «Agilent» Измерение статических параметров LCR. • Основные технические характеристики: Частота сигнала тестирования 20Гц..1МГц Точность воспроизведения частоты не хуже ± 0,01%; Амплитуда переменного напряжения/тока тестирования 5мВ…20В/50мкА…200мА; Амплитуда постоянного напряжения/тока тестирования ±10мВ…±10В/± 100мкА…± 100мА; Погрешность ± (10%+1мВ/10%+10мкА) Измерение сопротивления от 0,01мОм до 9,9999МОм; Измерение электрической проводимости от 0,01нСм до 99,9999См; Измерение емкости от 0,01фФ до 9,9999Ф; Измерение индуктивности от 0,01нГн до 99,9999кГн; Измерение добротности от 0,01 до 99999,9; Измерение тангенса угла диэлектрических потерь от минус 180° до 180°. 15

16. Измерительные системы

17. Температурные камеры

18. Шоковая температурная камера TSE-11-A «Espec» Испытания ЭРИ отечественного и импортного производства на воздействие высокоскоростных (≤ 10 с) температурных изменений. • Основные технические характеристики: • Количество рабочих зон -2. • Время перемещения лифта ≤10с. • Объем рабочей камеры 11 л. • Температура горячей зоны +60°…+200°С. • Температура холодной зоны -65°…+80°С. • Стабильность температуры по времени± 0,5°С. 18

19. Камера электротермотренировкиDMT-145 «DMT Трейдинг» Электротермотренировка ЭРИ отечественного и импортного производства при повышенной температуре. • Основные технические характеристики: • Рабочий объем камеры 50 л. • Температурный диапазон +55°…+150°С. • Неравномерность температуры в объеме ±2,5°С. • Постоянное напряжение/ток 0…35В/ 0…20А. • Генератор сигналов произвольной формы с частотой 1мкГц…20МГц. • Виды модуляции АМ, ЧМ, ИМ. • Размах сигнала 10мВ…10В. 19

20. Ударный стенд STM 5 «Elstar Eletktronik» Испытание ЭРИ отечественного и импортного производства на воздействие механического удара. • Основные технические характеристики: • Пиковое ударное ускорение одиночного действия до 2000g. • Длительность действия ударного ускорения 0,5...12мс. • Длительность действия многократного ударного ускорения при 150g, 0,6…5мс. • Максимальное количество ударов 60уд/мин. 20

21. Центрифуга С10-2-500 «Actidyn Systems» Испытание ЭРИ отечественного и импортного производства на воздействие линейного ускорения. • Основные технические характеристики: • Линейное ускорение 5…500g. • Номинальный радиус 0,25м. • Скорость вращения 1340об/мин. • Диаметр стола 0,6м. • Время центрифугирования 1…99мин. • Число сигнальных колец 15. 21

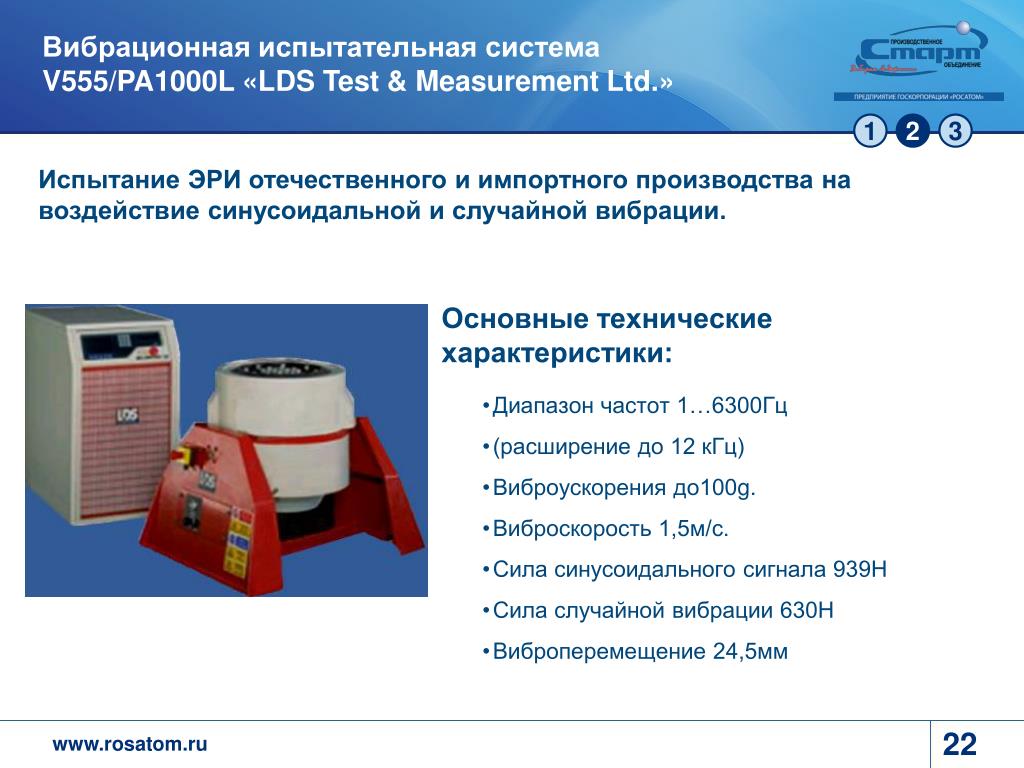

22. Вибрационная испытательная система V555/PA1000L«LDS Test & Measurement Ltd.» Испытание ЭРИ отечественного и импортного производствана воздействие синусоидальной и случайной вибрации. • Основные технические характеристики: • Диапазон частот 1…6300Гц • (расширение до 12 кГц) • Виброускорения до100g. • Виброскорость 1,5м/с. • Сила синусоидального сигнала 939Н • Сила случайной вибрации 630Н • Виброперемещение 24,5мм 22

23. PIND-тестер «B&W Engineering» Контроль посторонних частиц в подкорпусном объёме ЭРИ отечественного и импортного производства по уровню шума. • Основные технические характеристики: • Виброускорение 0…20g. • Частота виброускорения 40…250Гц. • Сигнал виброускорения – синусоидальный. • Чувствительность ультразвукового микрофона 77,5дБ.на В на 1·10-3 мм.рт.ст. 23

24. Установка UL 1000Fab «Infikon» Контроль герметичности корпусов ЭРИ отечественного и импортного производствагелиевым масс-спектрометрическим методом. • Основные технические характеристики: • Порог чувствительности вакуумным • методом 5·10-13м3·Па/с. • Порог чувствительности методом щупа • 1·10-8м3·Па/с. • Максимальное давление на входе 1500Па • Производительность форнасоса 7л/с. 24

25. Установка MENISKOST78 «Metronelec» Испытания ЭРИ отечественного и импортного производства на способность к пайке. • Основные технические характеристики: • Паяльная чаша 2кг. • Глубина погружения 0,1…10мм., шаг 0,1мм. • Скорость погружения/выгрузки • 1…50 мм/с., шаг 1мм/с. • Температура - от комнатной до +450°С. 25

26. Рентгеноскопическая система контроля (X-Ray) XD7500 «Dage» Неразрушающий рентгеновский контроль ЭРИ отечественного и импортного производства • Основные технические характеристики: • Напряжение на рентгеновской трубке30…160 кВ. • Ток трубки 0,01…0,4 мА. • Мощность трубки 3 Вт. • Максимальная разрешающая способность ≤ 2мкм. • Увеличение геометрическое > 1065х. 26

27. Тепловизор TH-9100WV«Nec» Анализ тепловых полей ЭРИ отечественного и импортного производства. • Основные технические характеристики: • Диапазон измеряемых температур • -40°…+500°С.Точность измерения ± 2°С. • Спектральный диапазон 8…14мкм. • Диапазон фокусировки 30см 27

28. Аналитическая субмикронная установка зондового контроля ЭМ-6040А «Планар» Исследование топологий кристаллов ЭРИ отечественного и импортного производства с осуществлением электрического контакта цепей измерителя и контактируемого элемента и с возможностью перерезания токопроводящих шин. • Основные технические характеристики: • Минимальный размер контактируемого элемента 0,8мкм. • Размер кристалла (0,4х0,4)…(20х20)мм. • Увеличение микроскопа 25х…2000х. • Температура подогрева столика +50°…+150°С. 28

29. Анализатор изображений микроструктурна базе микроскопа МС 2000(ТХ) «Micros» Визуальный контроль ЭРИ отечественного и импортного производства, исследование топологий кристаллов. • Основные технические характеристики: • Увеличение объекта до 1280х. • Оптика «Infinitive» с план-ахромат объективами 4х,10х, 20х,40х,80х. • Револьвер на 5 объективов. 29

30. Флюоресцентный микроскоп МС 300 (FS) «Miсros» Визуальный контроль ЭРИ на соответствие конструктивно-техническим требованиям. • Основные технические характеристики: • Увеличение до 1600х. • Объективы для флюоресценции 4х,10х,40х,100х. • Флюоресцентная система освещения 100Вт. • Система фильтров для флюоресценции. 30

31. Контактная информация Богомолов Владимир ИвановичНачальник отдела входного контроля Тел. (8412) 23 – 28 - 39 www.startatom.ru info@startatom.ru
