X-Ray VS CT • V o l . 2 경희대학교 동서의료공학과 김지혜

CTSYSTEM • X – RAY VS CT … 그 두번째 이야기 • 경희대학교 동서의료공학과 김지혜

1972년 • Hounsfield announces • 이번에는 많은 고민 끝에 CT를 발명하게 됩니다.

세계 최초의 CT 1세대로 불리는 Hounsfield 가 발명한 CT • 투영영상만을 촬영하던 X-RAY에서 • 인체의 단면을 볼 수 있는 단면영상을 찍어내는 CT의 발명은 정말 의학적으로 큰 발견이였습니다.

그럼 CT의 원리를 • 알아볼까요?!

10초 만에 알아보는 CT 의 촬영 원리 • .1 . X- RAY TUBE 에서 X-RAY선을 발생시킨다. • 2. . 검사하고자 하는 물체를 통과하여 지나간다. • 3 . 물체를 지나온 X-RAY의 양을 감지한다.

복사 붙여 넣기를 • 잘못 한 것이 아니에요 -_ㅠ • 단,

X-RAY 처럼 그냥 한장만 찍는 것이 아니라 …

360도를 돌면서 • 혹은 그 이상을 돌면서,, • 400~1200장까지 • 많은 X-RAY사진을 찍어대는 겁니다.

세계 최초의 CT 이미지 1세대로 CT로찍은 사람의 머리 이미지 • 단순히 투영하던 영상이 아니라 • 이제 인체 내부를 정밀 하게 볼 수 있겠다 하는 가능성을 열어주었습니다.

현대의 CT이미지 사람의 머리 이미지 GE LightSpeed scanner(2001) • 그 발전가능성은 30년 후에 • 좀 더 정밀하게 인체의 단면영상을 보여주게 되었습니다.

X-RAY랑 • 원리가 똑같다면서요? • 많이 찍는다고 인체의 단면을 어떻게 보나요?!

Tomography: • Tom(자르다)+graphy(사진촬영술)

CT : • Computed Tomography • 컴퓨터로 + 잘라낸 사진촬영술

여기까진 단순 X-RAY 의 많은 촬영… • 쉽게말해, • X-RAY로 찍은 다량의사진을 • COMPUTER를 이용해서 • 단면으로 잘라내는 것입니다…. • X-RAY와 CT는 원리가 같은 형재라고 할 수 있지요…

앗,, 그런데?! • 컴퓨터로 어떻게 • 사진을 단층으로 잘라내는 거죠?

일단 X-RAY촬영을 • 적게는 400장 많게는 1200장을 • 360도 이상을 회전해 가면서 • 다량으로 찍어나 갑니다. • 그럼 적어도 400장의 X-RAY촬영과 같은 사진이 나오겠지요?!

예를들어, • 화살표로 표시된곳의 • 단면영상을 추출하고 싶다고 가정해 봅시다. • 컴퓨터로 다음 이미지의 화살표로 표시된 딱 한줄만 띄어 가져옵니다.

회전하며 찍은400장의 이미지에서 • 아까와 같은 위치의 한줄씩 오려냅니다. • 그렇게 오려낸 이미지들을 • 보기 쉽게 한 장의 이미지에 쌓아올립니다. • 이 그림을 마치 싸인파와 같다고 하여 • 싸이노그램이라고 부릅니다.

이 사이노그램을 • Back Projection하게되면 • 다음과 같이 아까 얻고자했던 • 단면영상을 얻어 낼 수 있습니다. ^-^/~ • 앗 그런데,, Back Projection이 뭐냐고요?!

사이노그램에서 얻어온 데이터를 • 각각 찍었던 각도대로 돌려놓고 • 나중에 모두 포게어서Boa요, • 그러면 우리가 보고자 했던 단면의 영상이 나온답니다. • 이것을 Back Projection이라고 하고요, • CT데이터를 재구성하는 가장 기본적인 방법입니다.

다시한번 요약 정리하면 이렇습니다. • X-Ray영상을 적게는 400장 이상 찍어냅니다. • 그 후, 얻고자 하는 단면의 한줄을 띄어서 붙입니다. • 띠어서 붙여낸 데이터들을 • 아까 원래의 각도대로 돌려서 붙여넣기를 합니다. • 이 모든걸 합쳐냈을때 우리가 원하던 단면영상이 출력됩니다.

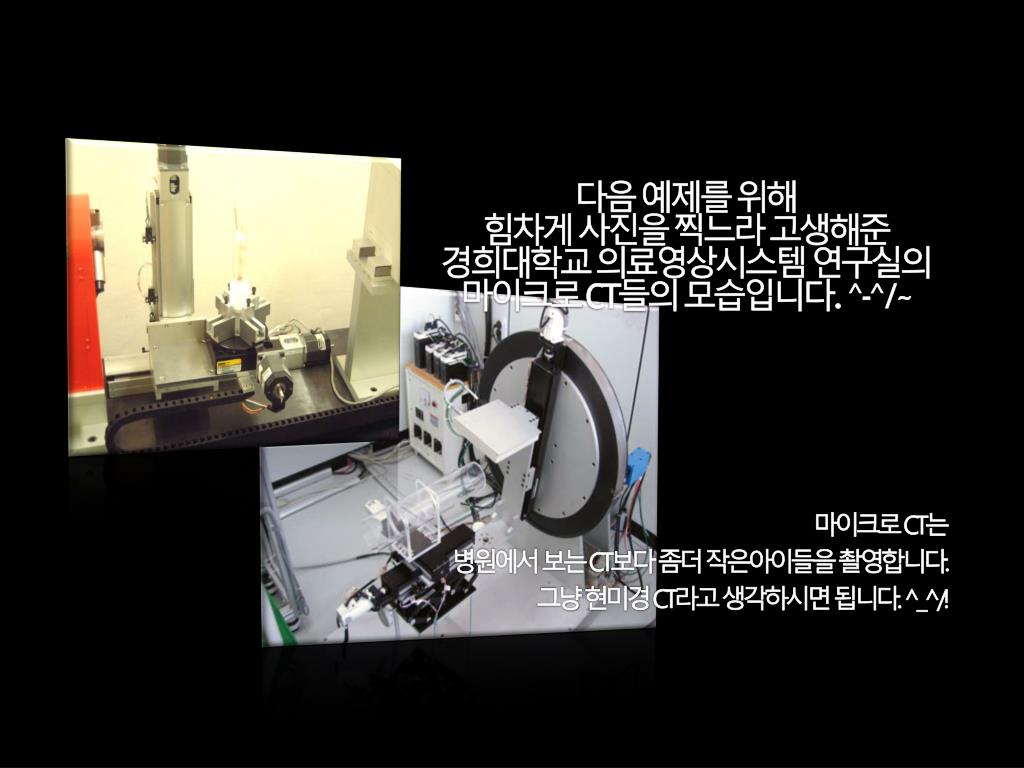

다음 예제를 위해 • 힘차게 사진을 찍느라 고생해준 • 경희대학교 의료영상시스템 연구실의 • 마이크로 CT들의 모습입니다. ^-^/~ • 마이크로 CT는 • 병원에서 보는 CT보다 좀더 작은아이들을 촬영합니다. • 그냥 현미경 CT라고 생각하시면 됩니다. ^_^/!

이렇게 X-Ray와 달리 • CT이미지는 투영영상이 아니라 • 원하는 위치의 단면의 이미지를 보여주게 됩니다. • 의사선생님들은 이 이미지를 보고 • 좀더 쉽게 결과를 분석할 수 있지요 ^-^! • 이 Page를 위하여 김태희 양이 수고해주셨습니다. ^-^/~ • 하지만 다음 CT 이미지는 김태희 양과 전혀 상관이 없습니다 ^-^;;

CT 이미지 자체는 • 컴퓨터로 재구성된 이미지 이기 때문에 • 조금만 더 재구성하고 가공하게되면 • 단면 영상 뿐만 아니라 다음과 같은 3D 이미지도 가능합니다.

3D 이미지를 조금 더 가공하게 되면 • 사람의 몸 속에 카메라를 넣지 않아도 • 마치 카메라로 내부를 보는 듯한 내시경을 • 가상으로 흉내 낼 수 있답니다. ^-^/~ • 이제 내시경 때문에 속 고생 하는 일 없어지겠죠?! ㅋ

또 PET이라는 다른 의료영상 장비와 • 결합하여 영상을 결합해 내기도 합니다.. • 이렇게 다른 영상장비와의 결합으로 • 의사선생님이 좀 더 정확한 검사를 해 내실수 있으시겠죠?! • PET은 인체 의 기능을 눈으로볼 수 있는 최신의학장비입니다. • 단 영상이 너무 흐리게 나와서 이것만 보고는 진단하기 어려워요 ^^;;

이렇게 CT는 컴퓨터라는 큰 힘을 업고서 • 의사선생님들의 더 정확한진찰을돕기 위해 • 다양한 방법으로 사용되고 있답니다 ^-^/~ • CT설명 끗!!, 다음 본격적으로 X-RAY VS CT 를 해 BOA요!
