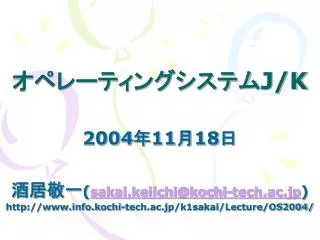

slide1

オペレーティングシステムJ/K

2004年11月18日

酒居敬一(sakai.keiichi@kochi-tech.ac.jp)

http://www.info.kochi-tech.ac.jp/k1sakai/Lecture/OS2004/

linux api
LinuxにおけるAPI: システムコール
  • もっとも原始的なもの
    • ソフトウェア割り込み0x80番(int 80h)
      • 引数はレジスタに設定する
      • 戻り値はレジスタに設定される
  • 一般的なもの
    • C言語の関数インターフェース
      • APIとして使いやすい、プログラムを読みやすい
      • libcでint 80hインターフェースに変換
        • libcはUNIXにおける標準ライブラリの通称
linux api1
LinuxにおけるAPI: ライブラリ関数
  • システムコールをより使いやすくしたもの
    • C言語の関数
      • システムコールと見かけ上は同じ
      • 標準的なものはlibcに含まれている
  • 標準ライブラリという形で、互換性をもたせたもの
    • プログラムの移植性があがる
slide4

segment .bss align=16 class=DATA use32

buf: resb 256

segment .text align=16 class=CODE use32

global _start ; default entry point

align 16

_start:

mov eax,3 ; read

mov ebx,0 ; stdin

mov ecx,buf ; address of buffer

mov edx,256 ; size of buffer

int 0x80 ; system call

test eax,eax ; check return status

js exit

mov edx,eax

mov eax,4 ; write

mov ebx,1 ; stdout

mov ecx,buf ; address of buffer

int 0x80 ; system call

test eax,eax ; check return status

js exit

jmp short _start

exit:

mov eax,1 ; exit

mov ebx,0 ; return status

int 0x80 ; system call

end

プログラム例(アセンブラ)
  • バッファを静的に確保
  • 標準入力から読む
  • 標準出力へ書く
  • 終了

[sakai@star training]$ vi echo.asm

[sakai@star training]$ nasm -f elf echo.asm

[sakai@star training]$ ld echo.o -o echo

[sakai@star training]$ size echo

text data bss dec hex filename

63 0 256 319 13f echo

[sakai@star training]$ ./echo

askdjhaslkdjh

askdjhaslkdjh

[sakai@star training]$

slide5

[sakai@star training]$ objdump -d echo

echo: ファイル形式 elf32-i386

セクション .text の逆アセンブル:

08048080 <_start>:

8048080: b8 03 00 00 00 mov $0x3,%eax

8048085: bb 00 00 00 00 mov $0x0,%ebx

804808a: b9 c0 90 04 08 mov $0x80490c0,%ecx

804808f: ba 00 01 00 00 mov $0x100,%edx

8048094: cd 80 int $0x80

8048096: 85 c0 test %eax,%eax

8048098: 78 19 js 80480b3 <exit>

804809a: 89 c2 mov %eax,%edx

804809c: b8 04 00 00 00 mov $0x4,%eax

80480a1: bb 01 00 00 00 mov $0x1,%ebx

80480a6: b9 c0 90 04 08 mov $0x80490c0,%ecx

80480ab: cd 80 int $0x80

80480ad: 85 c0 test %eax,%eax

80480af: 78 02 js 80480b3 <exit>

80480b1: eb cd jmp 8048080 <_start>

080480b3 <exit>:

80480b3: b8 01 00 00 00 mov $0x1,%eax

80480b8: bb 00 00 00 00 mov $0x0,%ebx

80480bd: cd 80 int $0x80

[sakai@star training]$

CPUは機械語しかわからない…
slide6
プログラム例(C言語)
  • 記述が単純。
  • わかりやすい。
  • よみやすい。

#include <unistd.h>

int main(void)

{

char buf[256];

int cnt;

while((cnt = read(0, buf, sizeof buf)) > 0){

write(1, buf, cnt);

}

return 0;

}

slide7
システムプログラムの必要性
  • 例: 入出力しながら一定時間ごとに時刻表示
    • read()/write()するとプロセスは待ち状態になる。
    • 時刻表示をするには?
      • 非同期 read()/write() をする。→ ポーリング
      • 時刻表示にシグナルを使う。→ 割り込み
      • スレッドを複数使用する。→ マルチスレッド処理
      • 1と2にはただし、そのものずばりのライブラリ関数はない。
        • システムコールを使う。
      • 3にはライブラリがある。
      • 2か3の方法を使うことが多い。使い分ける。
slide8

void timer_handler(int n)

{

char buf[256];

int cnt;

snprintf(buf, sizeof buf, " %d %n", time(NULL), &cnt);

write(1, buf, cnt);

}

int main(void)

{

struct itimerval timer;

struct sigaction sa;

char buf[256];

int cnt;

sa.sa_handler = timer_handler;

sigemptyset(&sa.sa_mask);

sa.sa_flags = 0;

sa.sa_restorer = NULL;

sigaction(SIGALRM, &sa, NULL);

timer.it_value = timer.it_interval = (struct timeval){ 1, 0};

setitimer(ITIMER_REAL, & timer, NULL);

while(1) {

if((cnt = read(0, buf, sizeof buf)) > 0){

write(1, buf, cnt);

}

}

}

シグナルによる実装例
  • 1秒ごとに時刻表示
  • エコーバック処理

  これらを同時処理

slide9

#include <unistd.h>

#include <pthread.h>

void *timer(void *arg)

{

char buf[256];

int cnt;

while(1){

sleep(1);

snprintf(buf, sizeof buf, " %d %n", time(NULL), &cnt);

write(1, buf, cnt);

}

}

int main(void)

{

char buf[256];

int cnt;

pthread_t thr;

pthread_create(&thr, NULL, timer, NULL);

while((cnt = read(0, buf, sizeof buf)) > 0){

write(1, buf, cnt);

}

return 0;

}

マルチスレッドによる実装例
  • 1秒ごとに時刻表示
  • エコーバック処理

  これらを同時処理

slide10
イベントドリブンシステム
  • 入力すべき文字がある
  • 出力が可能である
  • 一定時間が経過した
  • マウスを動かした…  などなど…

 これらをイベント(事象)としてとらえ、

   イベント発生を受けて動作するシステム

slide11
イベントドリブンシステム
  • 発生したイベントの通知方法
    • (ポーリング)
    • シグナル送信・メッセージ送信
    • スレッドのwake up
  • 処理を割り付ける方法
    • (条件分岐)
    • シグナルハンドラ・コールバック関数
    • マルチスレッド

イベントと処理を効率的にバインド(bind)することがミソ

slide12
イベントドリブンシステムにおける有効性

UI(User Interface)のような非同期で不定間隔で処理が必要な場合

    • 処理が必要な状況→イベント発生
    • 処理はイベントとバインドする
    • OSの仕組みを利用すれば効率的
  • イベントと処理の組み合わせが自在
  • イベント発生とイベント処理を分離でき構造がすっきりする。
    • シグナルやメッセージパッシングを使うとOO的
slide13
リアルタイムシステムの構築手法
  • 処理オーバーヘッドの削減
  • 応答時間が一定の範囲内にあることを保証
  • 必要な処理時間の予測を行う
  • 複数の処理要求が発生しても時間内に完了
  • 割り込み処理として記述する(モニタなし)
  • 割り込み処理はスケジューラを呼ぶことにし、ディスパッチャと分離する(モニタとして実装)
slide14
リアルタイムモニタとして実装するとき
  • 非プリエンプティブマルチタスク
    • 処理時間がわかっている
    • 処理が完了すべき時刻(デッドライン)の要求を満たす
  • メモリは領域の管理だけ
    • タスクは自由に相互に参照可能
  • ユーザー空間での割り込み処理
    • シグナル機構に変換しない
slide15
プロセッサへの割り込み→イベント発生
  • タスクはそれにより順次起動される
    • 再帰的に起動されるタスク
    • そうでないタスク
  • タスクが待ち状態に入る→イベント発生
  • 同期通信機構→タスクからのイベント発生
  • スケジューラはイベントの発生ごとに呼ばれる
  • I/Oの待ちによるCPUの空き時間を利用して、

 多重にプログラムを走行させる

slide16
例:モーター制御
  • ステッピングモータを駆動することで、位置を制御
    • 励磁信号はプロセッサが生成
      • ハードリアルタイム処理
    • モーター駆動速度には上限がある
    • モーターの加減速度には上限がある
slide17
フィードフォワード制御とフィードバック制御の併用フィードフォワード制御とフィードバック制御の併用
    • 制御量は位置、位置のずれ(偏差)をもとに制御
    • 偏差を最小にするようにフィードバック制御を使用
      • 偏差が残ると誤差となるので、PID制御がよく使われる
        • P: Proportional
        • I: Integral
        • D: Differential
    • 位置制御の結果が静定する時間を短縮するため

フィードフォワード制御も併用

  • 制限事項とともに、制御の計算量が必要となる
slide18

カウンター割り込みを使用

  • カウント値の更新により励磁間隔を変更
  • カウント値の更新間隔は励磁間隔以下
  • カウント値は位置制御部からの指示
