1. The Final Choice of Professional ARCHITECTURE PANEL SYSTEM SY제천생산법인

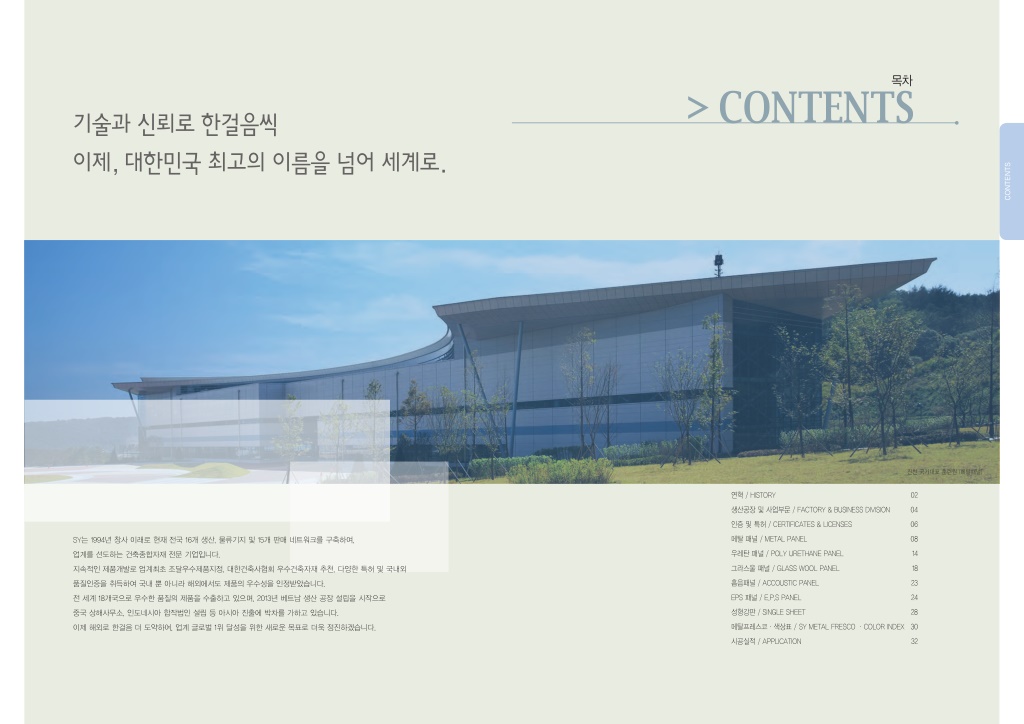

2. 목차 > CONTENTS 기술과 신뢰로 한걸음씩 이제, 대한민국 최고의 이름을 넘어 세계로. CONTENTS 진천 국기대표 훈련원 (메탈패널) 연혁 / HISTORY 02 생산공장 및 사업부문 / FACTORY & BUSINESS DIVISION 04 인증 및 특허 / CERTIFICATES & LICENSES 06 메탈 패널 / METAL PANEL 08 SY는 1994년 창사 이래로 현재 전국 16개 생산, 물류기지 및 15개 판매 네트워크를 구축하여, 우레탄 패널 / POLY URETHANE PANEL 14 업계를 선도하는 건축종합자재 전문 기업입니다. 그라스울 패널 / GLASS WOOL PANEL 18 지속적인 제품개발로 업계최초 조달우수제품지정, 대한건축사협회 우수건축자재 추천, 다양한 특허 및 국내외 흡음패널 / ACCOUSTIC PANEL 23 품질인증을 취득하여 국내 뿐 아니라 해외에서도 제품의 우수성을 인정받았습니다. EPS 패널 / E.P.S PANEL 24 전 세계 18개국으로 우수한 품질의 제품을 수출하고 있으며, 2013년 베트남 생산 공장 설립을 시작으로 성형강판 / SINGLE SHEET 28 중국 상해사무소, 인도네시아 합작법인 설립 등 아시아 진출에 박차를 가하고 있습니다. 메탈프레스코·색상표 / SY METAL FRESCO ·COLOR INDEX 30 이제 해외로 한걸음 더 도약하여, 업계 글로벌 1위 달성을 위한 새로운 목표로 더욱 정진하겠습니다. 시공실적 / APPLICATION 32

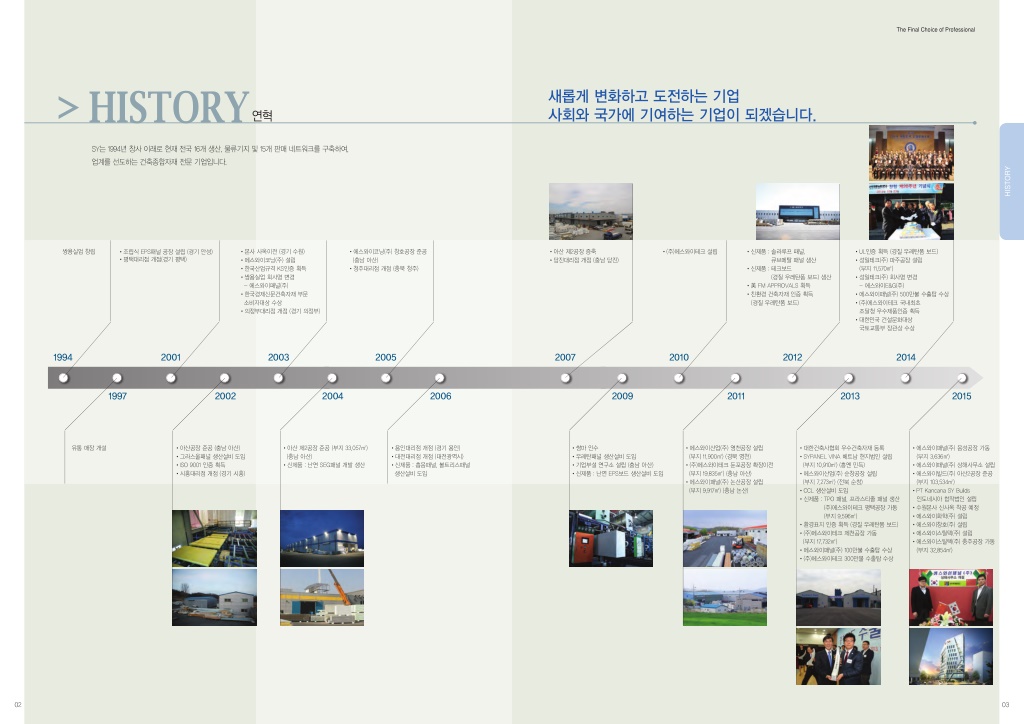

3. The Final Choice of Professional > HISTORY 새롭게 변화하고 도전하는 기업 사회와 국가에 기여하는 기업이 되겠습니다. 연혁 SY는 1994년 창사 이래로 현재 전국 16개 생산, 물류기지 및 15개 판매 네트워크를 구축하여, 업계를 선도하는 건축종합자재 전문 기업입니다. HISTORY 쌍용실업 창립 •본사 사옥이전 (경기 수원) •에스와이코닝(주) 설립 •한국산업규격 KS인증 획득 •쌍용실업 회사명 변경 - 에스와이패널(주) •한국경제신문건축자재 부문 소비자대상 수상 •의정부대리점 개점 (경기 의정부) •에스와이코닝(주) 창호공장 준공 (충남 아산) •청주대리점 개점 (충북 청주) •아산 제2공장 증축 •당진대리점 개점 (충남 당진) •(주)에스와이테크 설립 •신제품 : 솔라루프 패널, 큐브메탈 패널 생산 •신제품 : 테크보드 (경질 우레탄폼 보드) 생산 •美 FM APPROVALS 획득 •친환경 건축자재 인증 획득 (경질 우레탄폼 보드) •UL인증 획득 (경질 우레탄폼 보드) •성일테크(주) 파주공장 설립 (부지 11,570㎡) •성일테크(주) 회사명 변경 - 에스와이E&G(주) •에스와이패널(주) 500만불 수출탑 수상 •(주)에스와이테크 국내최초 조달청 우수제품인증 획득 •대한민국 건설문화대상 국토교통부 장관상 수상 •조립식 EPS패널 공장 설립 (경기 안성) •평택대리점 개점(경기 평택) 1994 2001 2003 2005 2007 2010 2012 2014 1997 2002 2004 2006 2009 2011 2013 2015 유통 매장 개설 •아산공장 준공 (충남 아산) •그라스울패널 생산설비 도입 •ISO 9001 인증 획득 •시흥대리점 개점 (경기 시흥) •아산 제2공장 준공 (부지 33,057㎡) (충남 아산) •신제품 : 난연 SEG패널 개발 생산 •용인대리점 개점 (경기 용인) •대전대리점 개점 (대전광역시) •신제품 : 흡음패널, 볼트리스패널 생산설비 도입 •쌍마 인수 •우레탄패널 생산설비 도입 •기업부설 연구소 설립 (충남 아산) •신제품 : 난연 EPS보드 생산설비 도입 •에스와이산업(주) 영천공장 설립 (부지 11,900㎡) (경북 영천) •(주)에스와이테크 둔포공장 확장이전 (부지 19,835㎡) (충남 아산) •에스와이패널(주) 논산공장 설립 (부지 9,917㎡) (충남 논산) •대한건축사협회 우수건축자재 등록 •SYPANEL VINA 베트남 현지법인 설립 (부지 10,910㎡) (흥옌 민득) •에스와이산업(주) 순창공장 설립 (부지 7,273㎡) (전북 순창) •CCL 생산설비 도입 •신제품 : TPO 패널, 프라스티졸 패널 생산 (주)에스와이테크 평택공장 가동 (부지 9,596㎡) •환경표지 인증 획득 (경질 우레탄폼 보드) •(주)에스와이테크 제천공장 가동 (부지 17,732㎡) •에스와이패널(주) 100만불 수출탑 수상 •(주)에스와이테크 300만불 수출탑 수상 •에스와이패널(주) 음성공장 가동 (부지 3,636㎡) •에스와이패널(주) 상해사무소 설립 •에스와이빌드(주) 아산2공장 준공 (부지 103,534㎡) •PT Kancana SY Builds 인도네시아 합작법인 설립 •수원본사 신사옥 착공 예정 •에스와이화학(주) 설립 •에스와이창호(주) 설립 •에스와이스틸텍(주) 설립 •에스와이스틸텍(주) 충주공장 가동 (부지 32,854㎡) 02 03

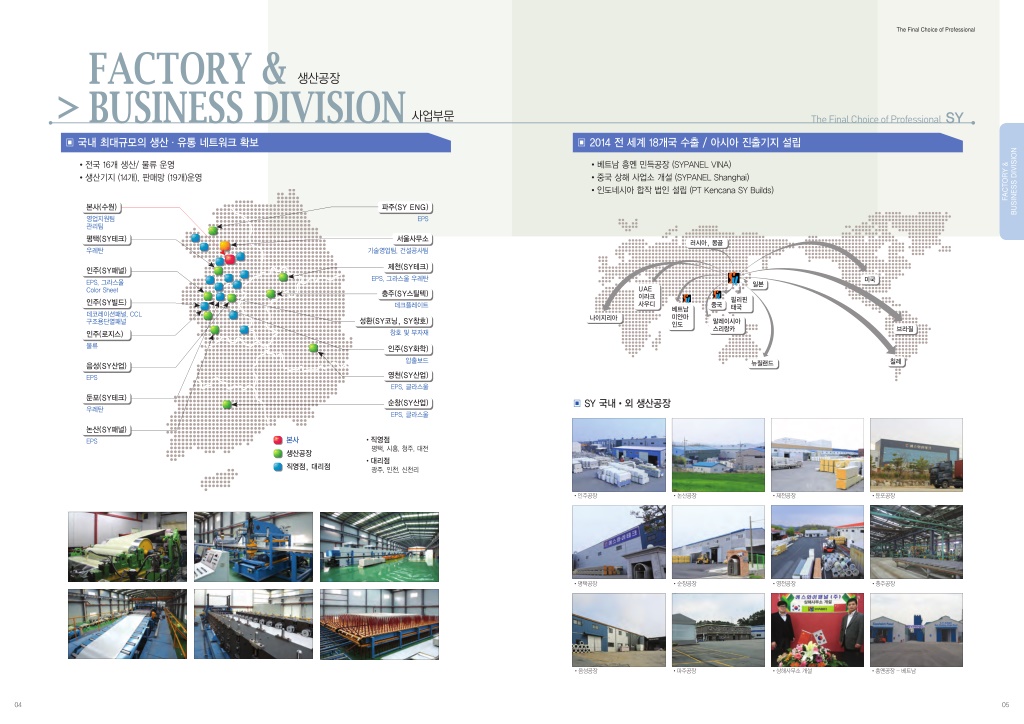

4. The Final Choice of Professional FACTORY & BUSINESS DIVISION ▣ 국내 최대규모의 생산·유통 네트워크 확보 생산공장 > 사업부문 The Final Choice of Professional SY ▣ 2014 전 세계 18개국 수출 / 아시아 진출기지 설립 BUSINESS DIVISION FACTORY & ●전국 16개 생산/ 물류 운영 ●베트남 흥옌 민득공장 (SYPANEL VINA) ●중국 상해 사업소 개설 (SYPANEL Shanghai) ●생산기지 (14개), 판매망 (19개)운영 ●인도네시아 합작 법인 설립 (PT Kencana SY Builds) 본사(수원) 파주(SY ENG) 영업지원팀 관리팀 EPS 평택(SY테크) 서울사무소 러시아, 몽골 우레탄 기술영업팀, 건설공사팀 제천(SY테크) 인주(SY패널) EPS, 그라스울 우레탄 미국 EPS, 그라스울 Color Sheet 일본 UAE 이라크 사우디 충주(SY스틸텍) 필리핀 태국 인주(SY빌드) 중국 데크플레이트 베트남 미얀마 인도 데코레이션패널, CCL 구조용단열패널 나이지리아 성환(SY코닝, SY창호) 말레이시아 스리랑카 브라질 창호 및 부자재 인주(로지스) 물류 인주(SY화학) 압출보드 칠레 뉴질랜드 음성(SY산업) 영천(SY산업) EPS EPS, 글라스울 둔포(SY테크) ▣ SY 국내•외 생산공장 순창(SY산업) 우레탄 EPS, 글라스울 논산(SY패널) •직영점 평택, 시흥, 청주, 대전 본사 EPS 생산공장 •대리점 광주, 인천, 신천리 직영점, 대리점 •인주공장 •논산공장 •제천공장 •둔포공장 •평택공장 •순창공장 •영천공장 •충주공장 •음성공장 •파주공장 •상해사무소 개설 •흥옌공장 - 베트남 04 05

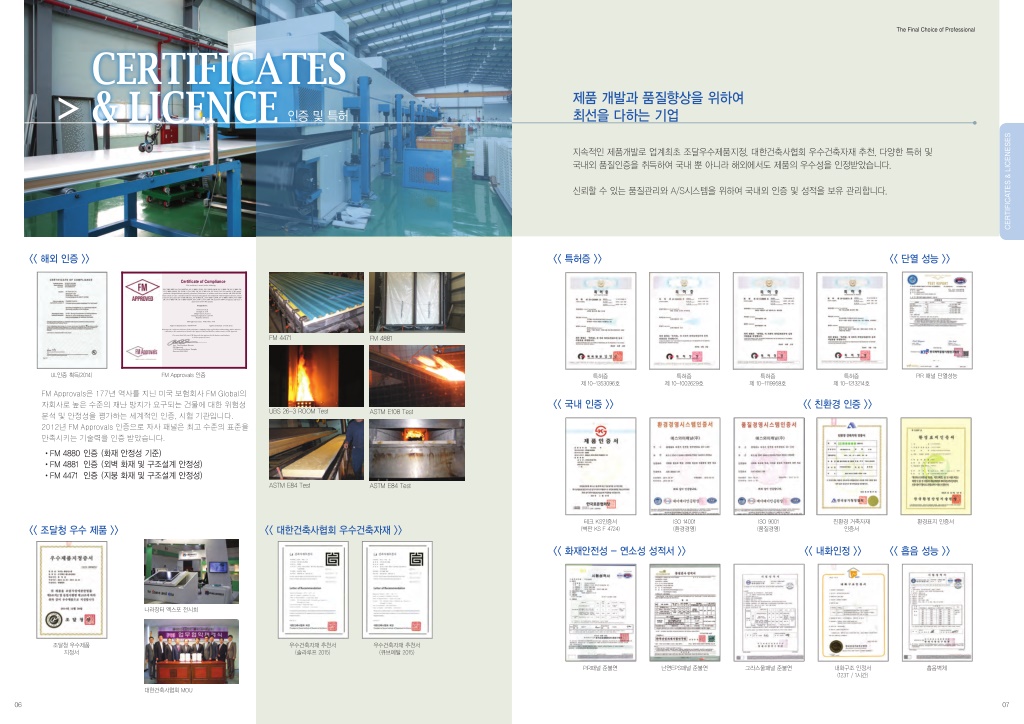

5. The Final Choice of Professional CERTIFICATES & LICENCE > 제품 개발과 품질향상을 위하여 최선을 다하는 기업 인증 및 특허 CERTIFICATES & LICENESES 지속적인 제품개발로 업계최초 조달우수제품지정, 대한건축사협회 우수건축자재 추천, 다양한 특허 및 국내외 품질인증을 취득하여 국내 뿐 아니라 해외에서도 제품의 우수성을 인정받았습니다. 신뢰할 수 있는 품질관리와 A/S시스템을 위하여 국내외 인증 및 성적을 보유 관리합니다. << 해외 인증 >> << 특허증 >> << 단열 성능 >> Certificate of Compliance This certificate is issued for the following: SY-CUBE METAL, SY-G-METAL, SY-U-BRP1-250W, SY-U-BRP1-500W, SY-U-BRP-2W, SY-U-BRP-3W, SY-U-BRP-1000W, SY-U-BW-1, SY-U-BW-1W, SY-U-BW-C66, SY-U-R4, SY-U-W1 and SY-U-W2 panels produced with prefinished (optional) galvanized, Galvalume, or stainless steel facers and the AK-SSP-104 PIR foam system as Class 1 insulated interior wall and ceiling panels for installation without height restriction, Class 1 exterior wall systems (SY-CUBE METAL, SY-G-METAL, SY-U-BRP1-250W, SY-U-BRP1-500W, SY-U-BRP- 2W, SY-U-BRP-3W, SY-U-BRP-1000W, SY-U-BW-1, SY-U-BW-1W and SY-U-BW-C66 panels) and Class 1 panel roofs (SY-U-R4 panels) Prepared for: SY Tech Co Ltd Seokgok-ri 1338 Dunpo-myeon, Asan-si Chungcheongnam-do, 226-871 Republic of Korea FM Approvals Class: 4880, 4881, 4471 Approval Identification: 0003044346 Said Approval is subject to satisfactory field performance, continuing follow-up Facilities and Procedures Audits, and strict conformity to the constructions as shown in the Approval Guide and RoofNav, online resources of FM Approvals. For more than 160 years FM Approvals has partnered with business and industry to reduce property losses. Richard Ferron Asst. Vice President, Director FM Approvals 1151 Boston-Providence Turnpike Norwood, MA 02062 Approval Granted: 27 June 2012 FM 4471 FM 4881 UL인증 획득(2014) FM Approvals 인증 PIR 패널 단열성능 특허증 특허증 특허증 특허증 제 10-1353096호 제 10-1002629호 제 10-1119958호 제 10-1213214호 FM Approvals은 177년 역사를 지닌 미국 보험회사 FM Global의 자회사로 높은 수준의 재난 방지가 요구되는 건물에 대한 위험성 분석 및 안정성을 평가하는 세계적인 인증, 시험 기관입니다. 2012년 FM Approvals 인증으로 자사 패널은 최고 수준의 표준을 만족시키는 기술력을 인증 받았습니다. << 국내 인증 >> << 친환경 인증 >> UBS 26-3 ROOM Test ASTM E108 Test •FM 4880 인증 (화재 안정성 기준) •FM 4881 인증 (외벽 화재 및 구조설계 안정성) •FM 4471 인증 (지붕 화재 및 구조설계 안정성) ASTM E84 Test ASTM E84 Test 테크 KS인증서 (벽판 KS F 4724) ISO 14001 (환경경영) ISO 9001 (품질경영) 친환경 거축자재 인증서 환경표지 인증서 << 조달청 우수 제품 >> << 대한건축사협회 우수건축자재 >> << 화재안전성 - 연소성 성적서 >> << 내화인정 >> << 흡음 성능 >> 나라장터 엑스포 전시회 조달청 우수제품 지정서 우수건축자재 추천서 (솔라루프 2015) 우수건축자재 추천서 (큐브메탈 2015) PIR패널 준불연 난연EPS패널 준불연 그라스울패널 준불연 내화구조 인정서 (123T / 1시간) 흡음벽체 대한건축사협회 MOU 06 07

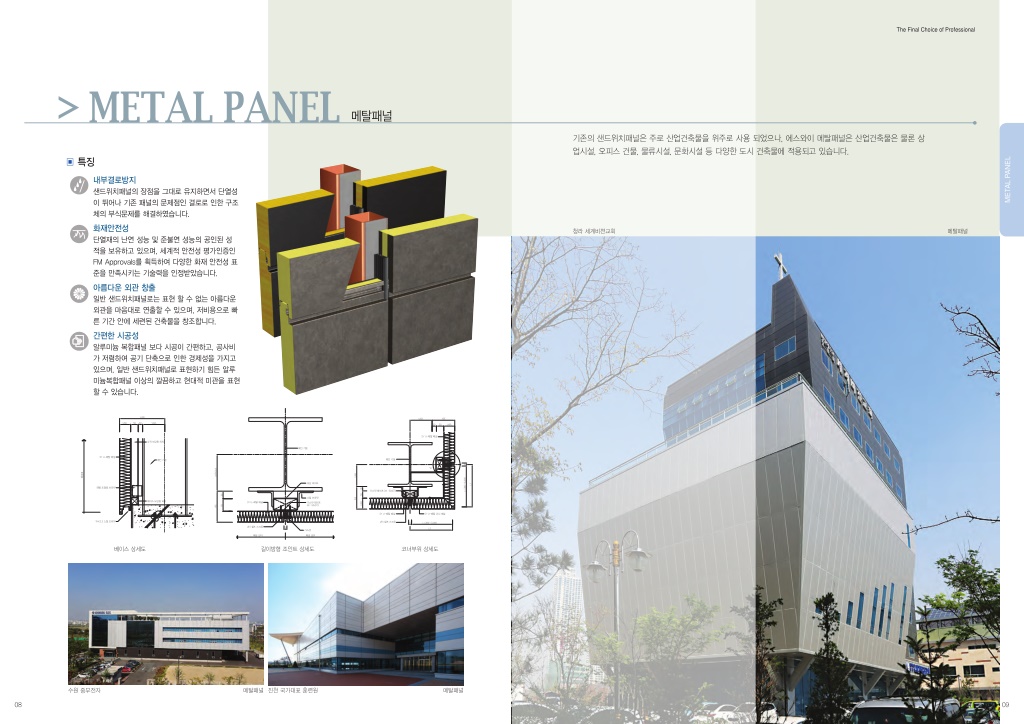

6. The Final Choice of Professional > METAL PANEL 메탈패널 기존의 샌드위치패널은 주로 산업건축물을 위주로 사용 되었으나, 에스와이 메탈패널은 산업건축물은 물론 상 업시설, 오피스 건물, 물류시설, 문화시설 등 다양한 도시 건축물에 적용되고 있습니다. METAL PANEL ▣ 특징 내부결로방지 샌드위치패널의 장점을 그대로 유지하면서 단열성 이 뛰어나 기존 패널의 문제점인 결로로 인한 구조 체의 부식문제를 해결하였습니다. 화재안전성 단열재의 난연 성능 및 준불연 성능의 공인된 성 적을 보유하고 있으며, 세계적 안전성 평가인증인 FM Approvals를 획득하여 다양한 화재 안전성 표 준을 만족시키는 기술력을 인정받았습니다. 청라 세계비젼교회 메탈패널 아름다운 외관 창출 일반 샌드위치패널로는 표현 할 수 없는 아름다운 외관을 마음대로 연출할 수 있으며, 저비용으로 빠 른 기간 안에 세련된 건축물을 창조합니다. 간편한 시공성 알루미늄 복합패널 보다 시공이 간편하고, 공사비 가 저렴하여 공기 단축으로 인한 경제성을 가지고 있으며, 일반 샌드위치패널로 표현하기 힘든 알루 미늄복합패널 이상의 깔끔하고 현대적 미관을 표현 할 수 있습니다. VAR. VAR. 155 VAR. 50 30 VAR. 30 50 VAR. SY U-메탈 패널 수직 보강용 하지 메인 기둥 SY U-메탈 패널 메인 기둥 메인 기둥 20 “A” VARIOUS 패널폭 VAR. L=300~3,000 보강 파이프 L1 레벨 조절용 브라켓 30 가스켓 테이프 (W : 50x5T) 50 30 스틸 브라켓 155 베이스 보강용 하지 VAR. SY U-메탈 패널 가스켓 테이프 (W : 50x5T) 50 155 SY U-메탈 패널 SY U-메탈 코너 패널 THK.2.3 스틸 브라켓 Ø6 셀프 스크류 20 L=300~3,000 Ø6 셀프 스크류 20 L2 가스켓 패널 길이 패널 길이 베이스 상세도 길이방형 조인트 상세도 코너부위 상세도 수원 중부전자 메탈패널 진천 국가대표 훈련원 메탈패널 08 09

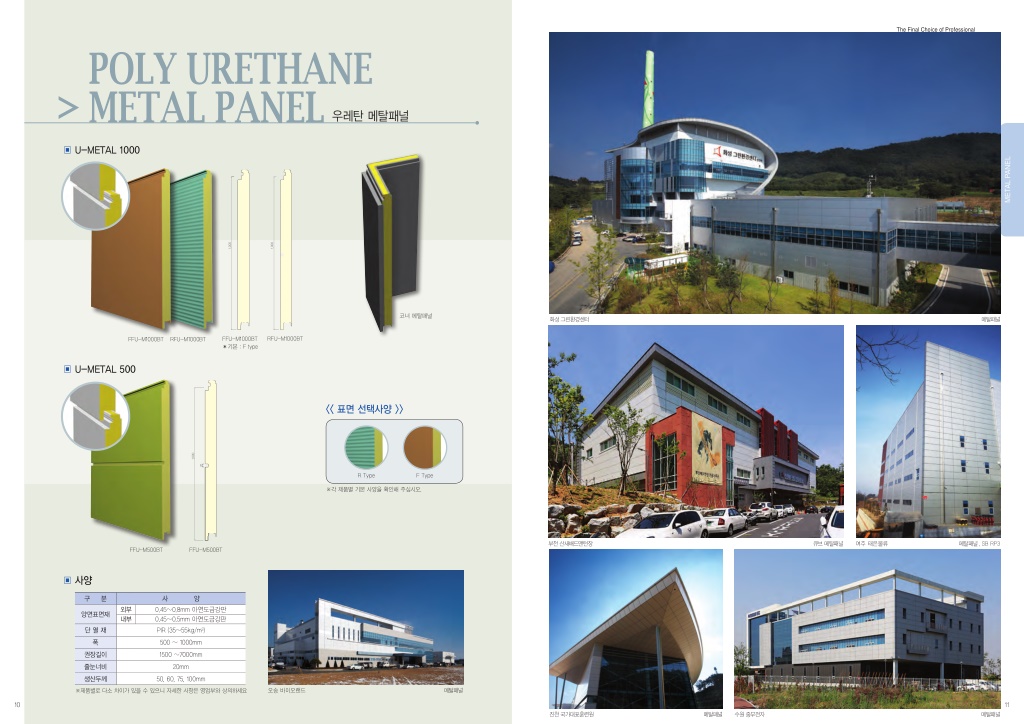

7. The Final Choice of Professional POLY URETHANE METAL PANEL우레탄 메탈패널 > ▣ U-METAL 1000 METAL PANEL 1,000 1,000 코너 메탈패널 화성 그린환경센터 메탈패널 RFU-M1000BT FFU-M1000BT ✽기본 : F type FFU-M1000BT RFU-M1000BT ▣ U-METAL 500 << 표면 선택사양 >> 1,000 20 R Type F Type ※각 제품별 기본 사양을 확인해 주십시오. 부천 산새배드맨턴장 큐브 메탈패널 여주 태은물류 메탈패널 , SB RP3 FFU-M500BT FFU-M500BT ▣ 사양 구 분 사 양 외부 내부 0.45~0.8mm 아연도금강판 0.45~0.5mm 아연도금강판 양면표면재 단 열 재 PIR (35~55kg/m3) 폭 500 ~ 1000mm 권장길이 1500 ~7000mm 줄눈너비 20mm 생산두께 50, 60, 75, 100mm 오송 바이오랜드 메탈패널 ※제품별로 다소 차이가 있을 수 있으니 자세한 사항은 영업부와 상의하세요 10 11 진천 국가대표훈련원 메탈패널 수원 중부전자 메탈패널

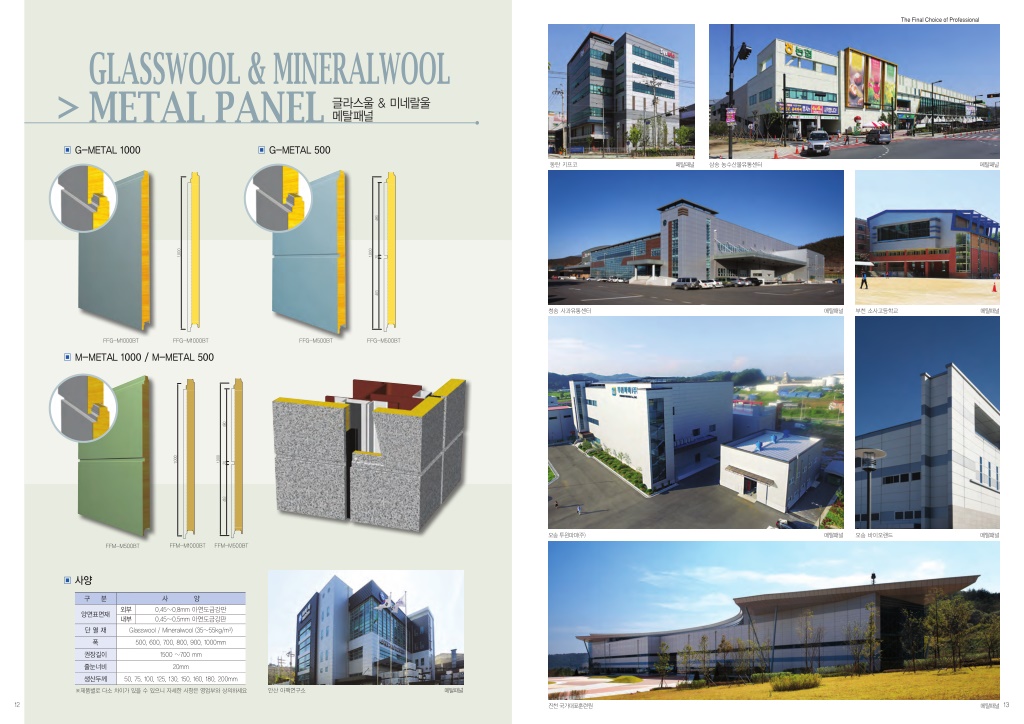

8. The Final Choice of Professional GLASSWOOL & MINERALWOOL METAL PANEL > 글라스울 & 미네랄울 메탈패널 ▣ G-METAL 1000 ▣ G-METAL 500 동탄 키프코 메탈패널 삼송 농수산물유통센터 메탈패널 480 1,000 1,000 20 463 청송 사과유통센터 메탈패널 부천 소사고등학교 메탈패널 FFG-M1000BT FFG-M1000BT FFG-M500BT FFG-M500BT ▣ M-METAL 1000 / M-METAL 500 480 1,000 1,000 20 463 오송 투윈파마(주) 메탈패널 오송 바이오랜드 메탈패널 FFM-M1000BT FFM-M500BT FFM-M500BT ▣ 사양 구 분 사 양 외부 내부 0.45~0.8mm 아연도금강판 0.45~0.5mm 아연도금강판 양면표면재 단 열 재 Glasswool / Mineralwool (35~55kg/m3) 폭 500, 600, 700, 800, 900, 1000mm 권장길이 1500 ~700 mm 줄눈너비 20mm 생산두께 50, 75, 100, 125, 130, 150, 160, 180, 200mm 안산 아팩연구소 메탈패널 ※제품별로 다소 차이가 있을 수 있으니 자세한 사항은 영업부와 상의하세요 12 13 진천 국가대표훈련원 메탈패널

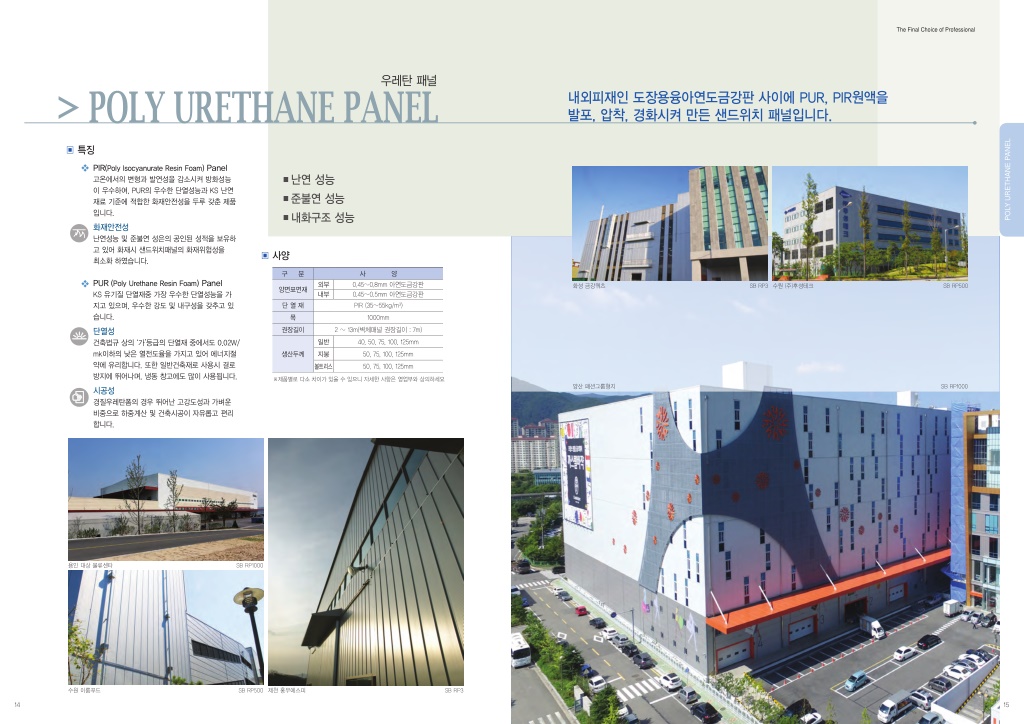

9. The Final Choice of Professional 우레탄 패널 > POLY URETHANE PANEL 내외피재인 도장용융아연도금강판 사이에 PUR, PIR원액을 발포, 압착, 경화시켜 만든 샌드위치 패널입니다. POLY URETHANE PANEL ▣ 특징 ❖ PIR(Poly Isocyanurate Resin Foam) Panel 고온에서의 변형과 발연성을 감소시켜 방화성능 이 우수하여, PUR의 우수한 단열성능과 KS 난연 재료 기준에 적합한 화재안전성을 두루 갖춘 제품 입니다. ■난연 성능 ■준불연 성능 ■내화구조 성능 화재안전성 난연성능 및 준불연 성은의 공인된 성적을 보유하 고 있어 화재시 샌드위치패널의 화재위험성을 최소화 하였습니다. ▣ 사양 구 분 사 양 ❖ PUR (Poly Urethane Resin Foam) Panel KS 유기질 단열재중 가장 우수한 단열성능을 가 지고 있으며, 우수한 강도 및 내구성을 갖추고 있 습니다. 외부 내부 0.45~0.8mm 아연도금강판 0.45~0.5mm 아연도금강판 화성 금강쿼츠 SB RP3 수원 (주)후성테크 SB RP500 양면표면재 단 열 재 PIR (35~55kg/m3) 폭 1000mm 권장길이 2 ~ 13m(벽체패널 권장길이 : 7m) 단열성 건축법규 상의 ‘가’등급의 단열재 중에서도 0.02W/ mk이하의 낮은 열전도율을 가지고 있어 에너지절 약에 유리합니다. 또한 일반건축재로 사용시 결로 방지에 뛰어나며, 냉동 창고에도 많이 사용됩니다. 일반 40, 50, 75, 100, 125mm 생산두께 지붕 50, 75, 100, 125mm 볼트리스 50, 75, 100, 125mm ※제품별로 다소 차이가 있을 수 있으니 자세한 사항은 영업부와 상의하세요 양산 패션그룹형지 SB RP1000 시공성 경질우레탄폼의 경우 뛰어난 고강도성과 가벼운 비중으로 하중계산 및 건축시공이 자유롭고 편리 합니다. 용인 대상 물류센타 SB RP1000 수원 이룸푸드 SB RP500 제천 홍우에스피 SB RP3 14 15

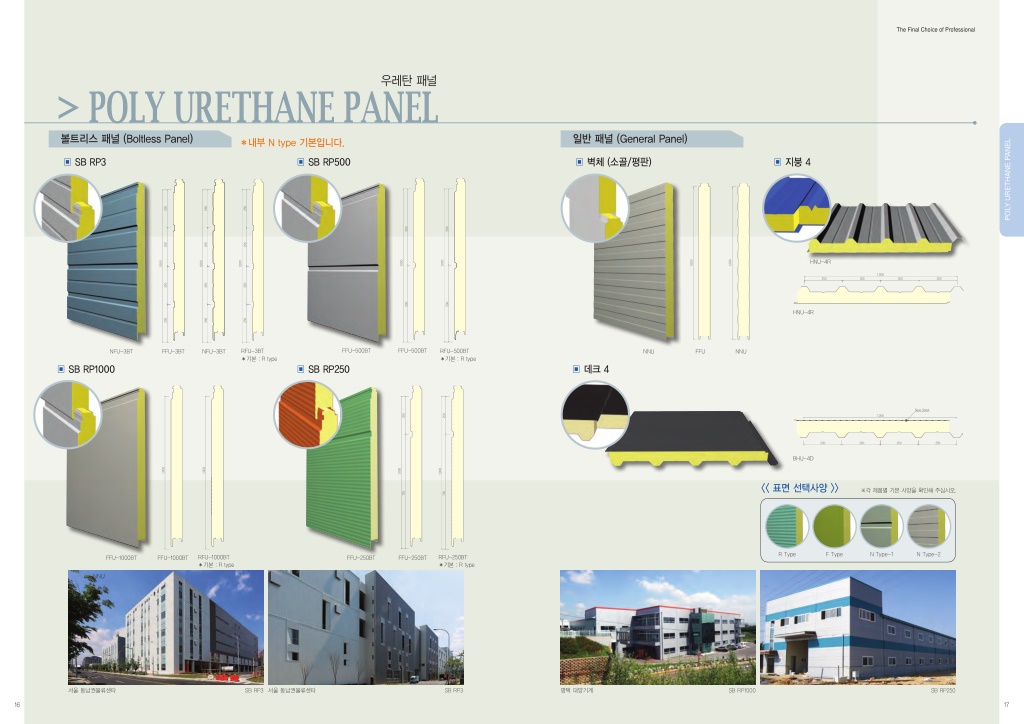

10. The Final Choice of Professional 우레탄 패널 > 볼트리스 패널 (Boltless Panel) POLY URETHANE PANEL 일반 패널 (General Panel) ✽내부 N type 기본입니다. POLY URETHANE PANEL ▣ SB RP3 ▣ SB RP500 ▣ 벽체 (소골/평판) ▣ 지붕 4 250 250 250 500 500 250 250 250 HNU-4R 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 250 250 250 250 250 250 250 500 500 HNU-4R 250 250 250 FFU-500BT FFU-500BT RFU-3BT ✽기본 : R type RFU-500BT ✽기본 : R type NFU-3BT FFU-3BT NFU-3BT NNU FFU NNU ▣ SB RP1000 ▣ SB RP250 ▣ 데크 4 Base Sheet 250 250 1,000 250 250 250 250 BHU-4D 1,000 1,000 1,000 1,000 << 표면 선택사양 >> ※각 제품별 기본 사양을 확인해 주십시오. 750 750 R Type F Type N Type-1 N Type-2 RFU-1000BT ✽기본 : R type RFU-250BT ✽기본 : R type FFU-1000BT FFU-1000BT FFU-250BT FFU-250BT NNU 서울 동남권물류센타 SB RP3 서울 동남권물류센타 SB RP3 평택 대양기계 SB RP1000 SB RP250 16 17

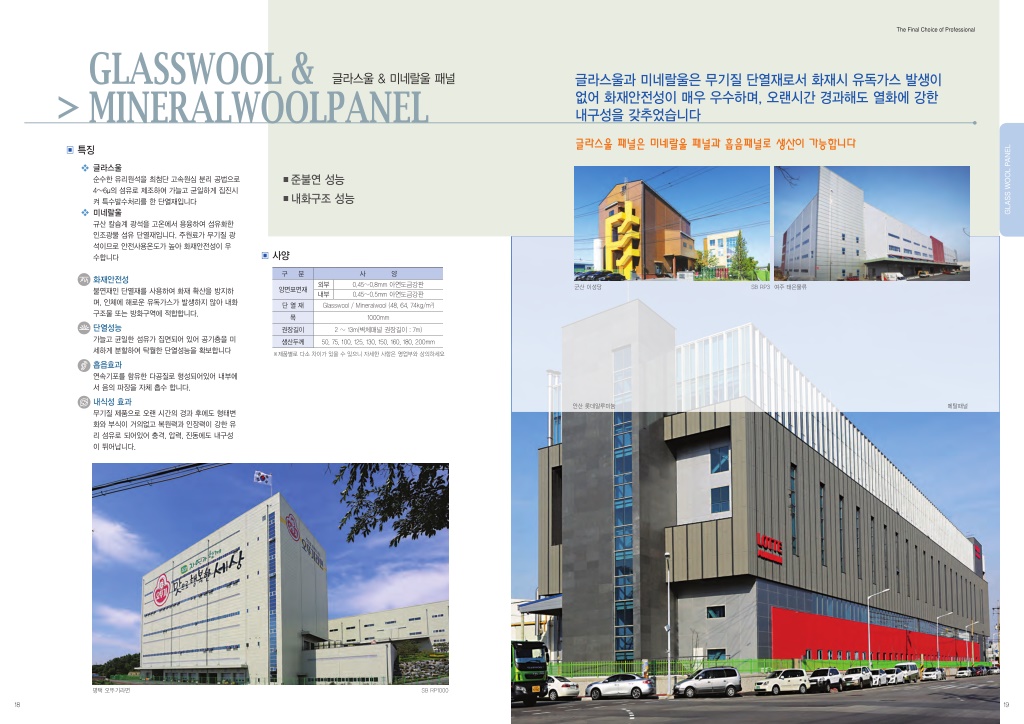

11. The Final Choice of Professional GLASSWOOL & MINERALWOOLPANEL 글라스울 & 미네랄울 패널 글라스울과 미네랄울은 무기질 단열재로서 화재시 유독가스 발생이 없어 화재안전성이 매우 우수하며, 오랜시간 경과해도 열화에 강한 내구성을 갖추었습니다 > 글라스울 패널은 미네랄울 패널과 흡음패널로 생산이 가능합니다 GLASS WOOL PANEL ▣ 특징 ❖ 글라스울 순수한 유리원석을 최첨단 고속원심 분리 공법으로 4~6μ의 섬유로 제조하여 가늘고 균일하게 집진시 켜 특수발수처리를 한 단열재입니다 미네랄울 규산 칼슘계 광석을 고온에서 용융하여 섬유화한 인조광물 섬유 단열재입니다. 주원료가 무기질 광 석이므로 안전사용온도가 높아 화재안전성이 우 수합니다 ■준불연 성능 ■내화구조 성능 ❖ ▣ 사양 구 분 사 양 화재안전성 불연재인 단열재를 사용하여 화재 확산을 방지하 며, 인체에 해로운 유독가스가 발생하지 않아 내화 구조물 또는 방화구역에 적합합니다. 외부 내부 0.45~0.8mm 아연도금강판 0.45~0.5mm 아연도금강판 군산 이성당 SB RP3 여주 태은물류 양면표면재 단 열 재 Glasswool / Mineralwool (48, 64, 74kg/m3) 폭 1000mm 단열성능 가늘고 균일한 섬유가 집면되어 있어 공기층을 미 세하게 분할하여 탁월한 단열성능을 확보합니다 권장길이 2 ~ 13m(벽체패널 권장길이 : 7m) 생산두께 50, 75, 100, 125, 130, 150, 160, 180, 200mm ※제품별로 다소 차이가 있을 수 있으니 자세한 사항은 영업부와 상의하세요 흡읍효과 연속기포를 함유한 다공질로 형성되어있어 내부에 서 음의 파장을 자체 흡수 합니다. 내식성 효과 무기질 제품으로 오랜 시간의 경과 후에도 형태변 화와 부식이 거의없고 복원력과 인장력이 강한 유 리 섬유로 되어있어 충격, 압력, 진동에도 내구성 이 뛰어납니다. 안산 롯데알루미늄 메탈패널 평택 오뚜기라면 SB RP1000 18 19

12. The Final Choice of Professional GLASSWOOL & MINERALWOOLPANEL 글라스울 & 미네랄울 패널 > 볼트리스 패널 (Boltless Panel) 글라스울 패널은 미네랄울 패널과 흡음패널로 생산이 가능합니다 GLASS WOOL PANEL ▣ SB ZINC 500 ▣ SB V70 ▣ SB RP3 68 250 247 247 250 250 1,012 15 250 499 1,000 1,000 1,000 1,000 1,000 FNG-Z500BT ✽기본 : F type 250 250 250 1,012 15 499 449 449 250 253 253 NNG-Z500BT RNG-V70BT FNG-V70BT RNG-V70BT ✽기본 : R type RNG-3BT ✽기본 : R type RNG-3BT FNG-3BT NNG-3BT ▣ SB RP500 ▣ SB RP1000 500 500 1,000 1,000 1,000 1,000 500 500 RNG-500BT ✽기본 : R type RNG-1000BT ✽기본 : R type FNG-500BT FNG-500BT RNG-1000BT FNG-1000BT << 표면 선택사양 >> R Type F Type N Type-1 N Type-2 ※각 제품별 기본 사양을 확인해 주십시오. 화성 발리오스 SB ZINC500 평택 우양HC SB RP500 파주 싸인텔레콤 SB RP1000 20 21

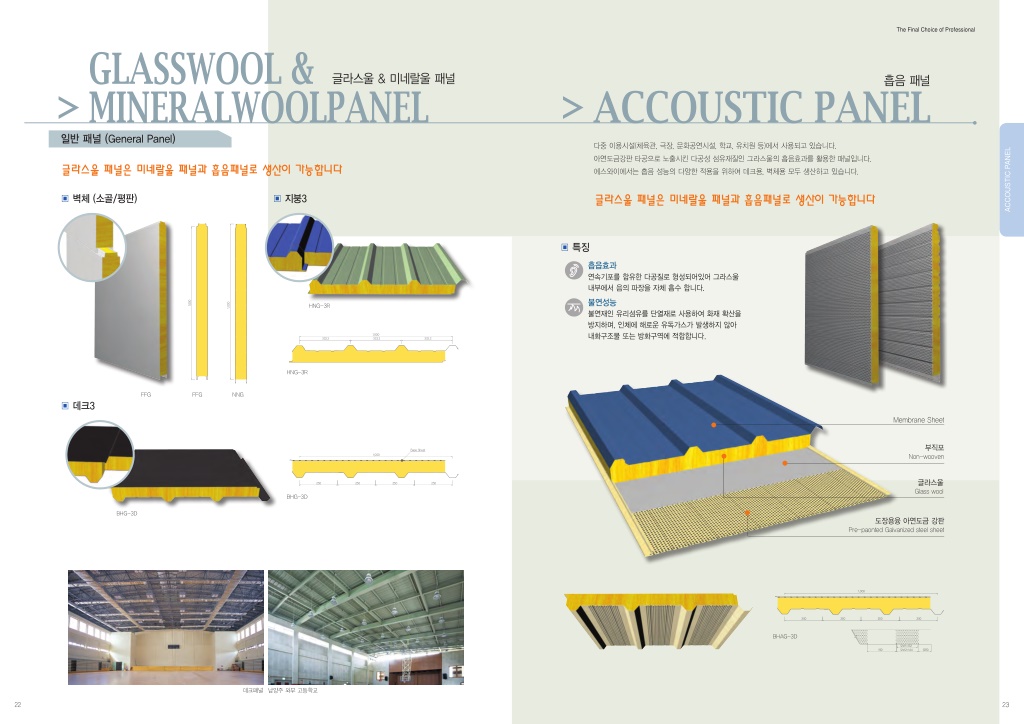

13. The Final Choice of Professional GLASSWOOL & MINERALWOOLPANEL 글라스울 & 미네랄울 패널 흡음 패널 > 일반 패널 (General Panel) > ACCOUSTIC PANEL 다중 이용시설(체육관, 극장, 문화공연시설, 학교, 유치원 등)에서 사용되고 있습니다. ACCOUSTIC PANEL 아연도금강판 타공으로 노출시킨 다공성 섬유재질인 그라스울의 흡음효과를 활용한 패널입니다. 글라스울 패널은 미네랄울 패널과 흡음패널로 생산이 가능합니다 에스와이에서는 흡음 성능의 다양한 적용을 위하여 데크용, 벽체용 모두 생산하고 있습니다. ▣ 벽체 (소골/평판) ▣ 지붕3 글라스울 패널은 미네랄울 패널과 흡음패널로 생산이 가능합니다 ▣ 특징 흡읍효과 연속기포를 함유한 다공질로 형성되어있어 그라스울 내부에서 음의 파장을 자체 흡수 합니다. 불연성능 불연재인 유리섬유를 단열재로 사용하여 화재 확산을 방지하며, 인체에 해로운 유독가스가 발생하지 않아 내화구조물 또는 방화구역에 적합합니다. 1,000 1,000 HNG-3R 1,000 333.3 333.3 333.3 HNG-3R FFG FFG NNG ▣ 데크3 Membrane Sheet 부직포 Base Sheet Non-wooven 1,000 글라스울 Glass wool 250 250 250 250 BHG-3D BHG-3D 도장용융 아연도금 강판 Pre-paonted Galvanized steel sheet 1,000 250 250 250 250 BHAG-3D 12x11=132 12x12=144 190 (125) 데크패널 남양주 와부 고등학교 22 23

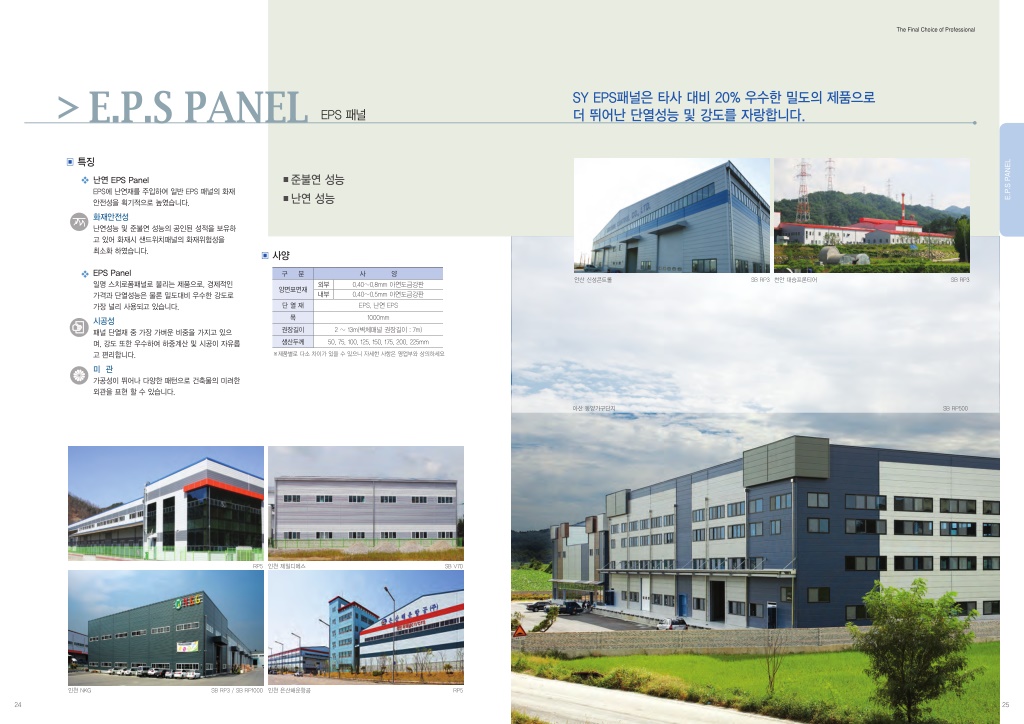

14. The Final Choice of Professional > E.P.S PANEL SY EPS패널은 타사 대비 20% 우수한 밀도의 제품으로 더 뛰어난 단열성능 및 강도를 자랑합니다. EPS 패널 ▣ 특징 E.P.S PANEL ■준불연 성능 ❖ 난연 EPS Panel EPS에 난연재를 주입하여 일반 EPS 패널의 화재 안전성을 획기적으로 높였습니다. ■난연 성능 화재안전성 난연성능 및 준불연 성능의 공인된 성적을 보유하 고 있어 화재시 샌드위치패널의 화재위험성을 최소화 하였습니다. ▣ 사양 EPS Panel 일명 스치로폼패널로 불리는 제품으로, 경제적인 가격과 단열성능은 물론 밀도대비 우수한 강도로 가장 널리 사용되고 있습니다. ❖ 구 분 사 양 안산 신성콘트롤 SB RP3 천안 대승프론티어 SB RP3 외부 내부 0.40~0.8mm 아연도금강판 0.40~0.5mm 아연도금강판 양면표면재 단 열 재 EPS, 난연 EPS 폭 1000mm 시공성 패널 단열재 중 가장 가벼운 비중을 가지고 있으 며, 강도 또한 우수하여 하중계산 및 시공이 자유롭 고 편리합니다. 권장길이 2 ~ 13m(벽체패널 권장길이 : 7m) 생산두께 50, 75, 100, 125, 150, 175, 200, 225mm ※제품별로 다소 차이가 있을 수 있으니 자세한 사항은 영업부와 상의하세요 미 관 가공성이 뛰어나 다양한 패턴으로 건축물의 미려한 외관을 표현 할 수 있습니다. 아산 동양가구단지 SB RP500 RP5 인천 제일디에스 SB V70 인천 NKG SB RP3 / SB RP1000 인천 은산해운항공 RP5 24 25

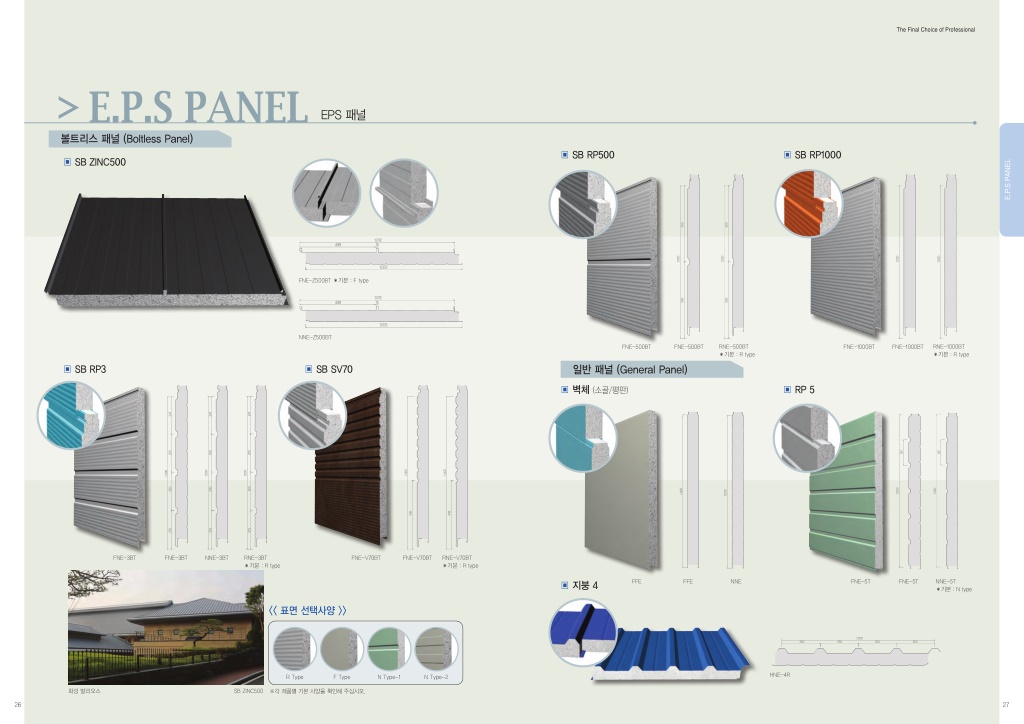

15. The Final Choice of Professional > E.P.S PANEL 볼트리스 패널 (Boltless Panel) EPS 패널 ▣ SB RP500 ▣ SB RP1000 ▣ SB ZINC500 E.P.S PANEL 500 500 1,012 15 499 1,000 1,000 1,000 1,000 1,023 FNE-Z500BT ✽기본 : F type 1,012 15 500 500 499 1,023 NNE-Z500BT RNE-500BT ✽기본 : R type RNE-1000BT ✽기본 : R type FNE-1000BT FNE-500BT FNE-500BT FNE-1000BT 일반 패널 (General Panel) ▣ SB RP3 ▣ SB SV70 ▣ 벽체 (소골/평판) ▣ RP 5 247 247 247 250 250 167 250 167 1,000 1,000 1,000 1,000 1,000 250 250 250 1,000 1,000 1,000 1,000 449 449 253 253 253 FNE-3BT FNE-V70BT FNE-3BT NNE-3BT FNE-V70BT RNE-V70BT ✽기본 : R type RNE-3BT ✽기본 : R type FFE FFE NNE FNE-5T FNE-5T NNE-5T ✽기본 : N type ▣ 지붕 4 << 표면 선택사양 >> 1,000 250 250 250 250 HNE-4R R Type F Type N Type-1 N Type-2 화성 발리오스 SB ZINC500 ※각 제품별 기본 사양을 확인해 주십시오. 26 27

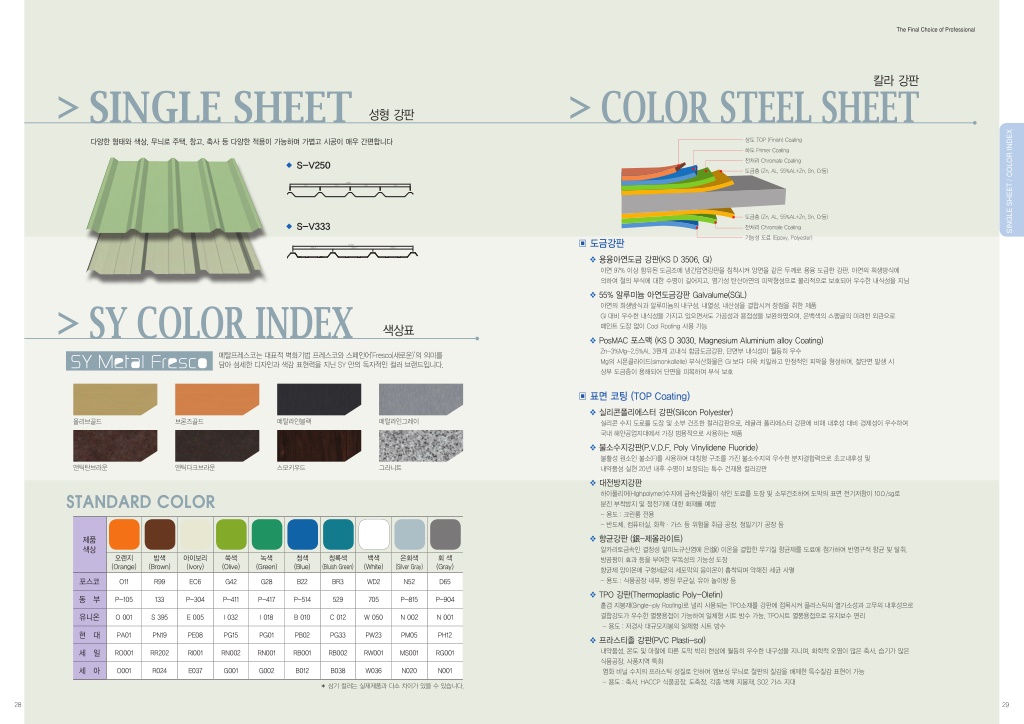

16. The Final Choice of Professional 칼라 강판 > > SINGLE SHEET COLOR STEEL SHEET 성형 강판 SINGLE SHEET / COLOR INDEX 상도 TOP (Finish) Coating 다양한 형태와 색상, 무늬로 주택, 창고, 축사 등 다양한 적용이 가능하며 가볍고 시공이 매우 간편합니다 하도 Primer Coating 전처리 Chromate Coating ◆ S-V250 도금층 (Zn, AL, 55%AL+Zn, Sn, Cr등) 1,000 250 250 250 250 도금층 (Zn, AL, 55%AL+Zn, Sn, Cr등) ◆ S-V333 전처리 Chromate Coating 기능성 도료 (Epoxy, Polyester) ▣ 도금강판 1,000 333.3 333.3 333.3 ❖ 용융아연도금 강판(KS D 3506, GI) 아연 97% 이상 함유된 도금조에 냉간압연강판을 침착시켜 양면을 같은 두께로 용융 도금한 강판. 아연의 희생방식에 의하여 철의 부식에 대한 수명이 길어지고, 염기성 탄산아연의 피막형성으로 물리적으로 보호되어 우수한 내식성을 지님 ❖ 55% 알루미늄 아연도금강판 Galvalume(SGL) 아연의 희생방식과 알루미늄의 내구성, 내열성, 내산성을 결합시켜 장점을 취한 제품 GI 대비 우수한 내식성을 가지고 있으면서도 가공성과 용접성을 보완하였으며, 은백색의 스팽글의 미려한 외관으로 페인트 도장 없이 Cool Roofing 사용 가능 > SY COLOR INDEX 색상표 ❖ PosMAC 포스맥 (KS D 3030, Magnesium Aluminium alloy Coating) Zn-3%Mg-2.5%AL 3원계 고내식 합금도금강판, 단면부 내식성이 월등히 우수 Mg의 시몬클라이드(simonkolleite) 부식산화물은 GI 보다 더욱 치밀하고 안정적인 피막을 형성하며, 절단면 발생 시 상부 도금층이 용해되어 단면을 피복하여 부식 보호 메탈프레스코는 대표적 벽화기법 프레스코와 스페인어‘Fresco(새로운)’의 의미를 담아 섬세한 디자인과 색감 표현력을 지닌 SY 만의 독자적인 컬러 브랜드입니다. ▣ 표면 코팅 (TOP Coating) ❖ 실리콘폴리에스터 강판(Silicon Polyester) 실리콘 수지 도료를 도장 및 소부 건조한 컬러강판으로, 레귤러 폴리에스터 강판에 비해 내후성 대비 경제성이 우수하여 국내 해안공업지대에서 가장 범용적으로 사용하는 제품 메탈라인블랙 메탈라인그레이 올리브골드 브론즈골드 ❖ 불소수지강판(P.V.D.F, Poly Vinylidene Fluoride) 불활성 원소인 불소(F)를 사용하여 대칭형 구조를 가진 불소수지의 우수한 분자결합력으로 초고내후성 및 내약품성 실현 20년 내후 수명이 보장되는 특수 건재용 컬러강판 앤틱탄브라운 앤틱다크브라운 스모키우드 그라니트 ❖ 대전방지강판 하이폴리머(Highpolymer)수지에 금속산화물이 섞인 도료를 도장 및 소부건조하여 도막의 표면 전기저항이 10Ω/sg로 분진 부착방지 및 정전기에 대한 화재를 예방 - 용도 : 크린룸 전용 - 반도체, 컴퓨터실, 화학·가스 등 위험물 취급 공장, 정밀기기 공장 등 STANDARD COLOR ❖ 향균강판 (銀-제올라이트) 알카리토금속인 결정성 알미노규산염에 은(銀) 이온을 결합한 무기질 향균제를 도료에 첨가하여 반영구적 향균 및 탈취, 방곰팡이 효과 등을 부여한 무독성의 기능성 도장 향균제 양이온에 구형세균의 세포막의 음이온이 흡착되며 약해진 세균 사멸 - 용도 : 식품공장 내부, 병원 무균실, 유아 놀이방 등 제품 색상 오렌지 (Orange) 밤색 (Brown) 아이보리 (Ivory) 쑥색 (Olive) 녹색 (Green) 청색 (Blue) 청록색 (Bluish Green) 백색 (White) 은회색 (Silver Gray) 회 색 (Gray) 포스코 O11 R99 EC6 G42 G28 B22 BR3 WD2 N52 D65 ❖ TPO 강판(Thermoplastic Poly-Olefin) 홑겹 지붕재(Single-ply Roofing)로 널리 사용되는 TPO소재를 강판에 접목시켜 플라스틱의 열가소성과 고무의 내후성으로 결합강도가 우수한 열풍용접이 가능하여 일체형 시트 방수 가능, TPO시트 열풍용접으로 유지보수 편리 - 용도 : 저경사 대규모지붕의 일체형 시트 방수 동 부 P-105 133 P-304 P-411 P-417 P-514 529 705 P-815 P-904 유니온 O 001 S 395 E 005 I 032 I 018 B 010 C 012 W 050 N 002 N 001 현 대 PA01 PN19 PE08 PG15 PG01 PB02 PG33 PW23 PM05 PH12 ❖ 프라스티졸 강판(PVC Plasti-sol) 내약품성, 온도 및 마찰에 따른 도막 박리 현상에 월등히 우수한 내구성을 지니며, 화학적 오염이 많은 축사, 습기가 많은 식품공장, 사풍지역 특화 염화 비닐 수지의 프라스틱 성질로 인하여 엠보싱 무늬로 철판의 질감을 배제한 특수질감 표현이 가능 - 용도 : 축사, HACCP 식풍공장, 도축장, 각종 벽체 지붕재, SO2 가스 지대 세 일 RO001 RR202 RI001 RN002 RN001 RB001 RB002 RW001 MS001 RG001 세 아 O001 R024 E037 G001 G002 B012 B038 W036 N020 N001 ✽ 상기 컬러는 실제제품과 다소 차이가 있을 수 있습니다. 28 29

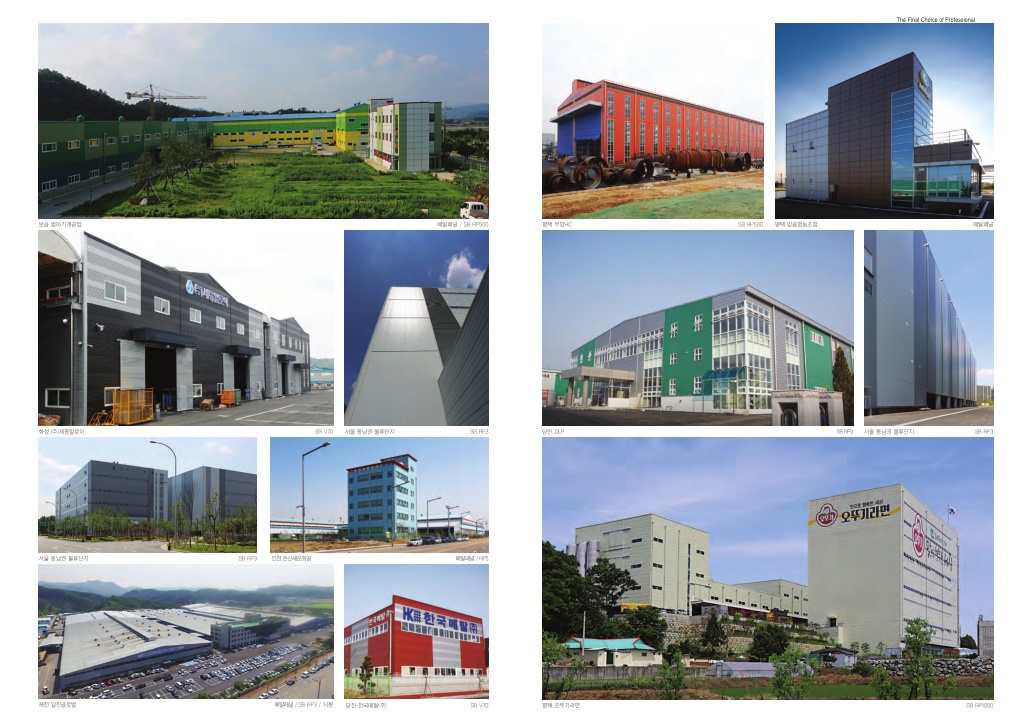

17. The Final Choice of Professional 보음 범아기계공업 메탈패널 / SB RP500 평택 우양HC SB RP500 평택 믿음영농조합 메탈패널 화성 (주)세종알로이 SB V70 서울 동남권 물류단지 SB RP3 당진 DLP SB RP3 서울 동남권 물류단지 SB RP3 서울 동남권 물류단지 SB RP3 인천 은산해운항공 메탈패널 / RP5 제천 일진글로벌 메탈패널 / SB RP3 / 지붕 당진 한국메탈(주) SB V70 평택 오뚜기라면 SB RP1000

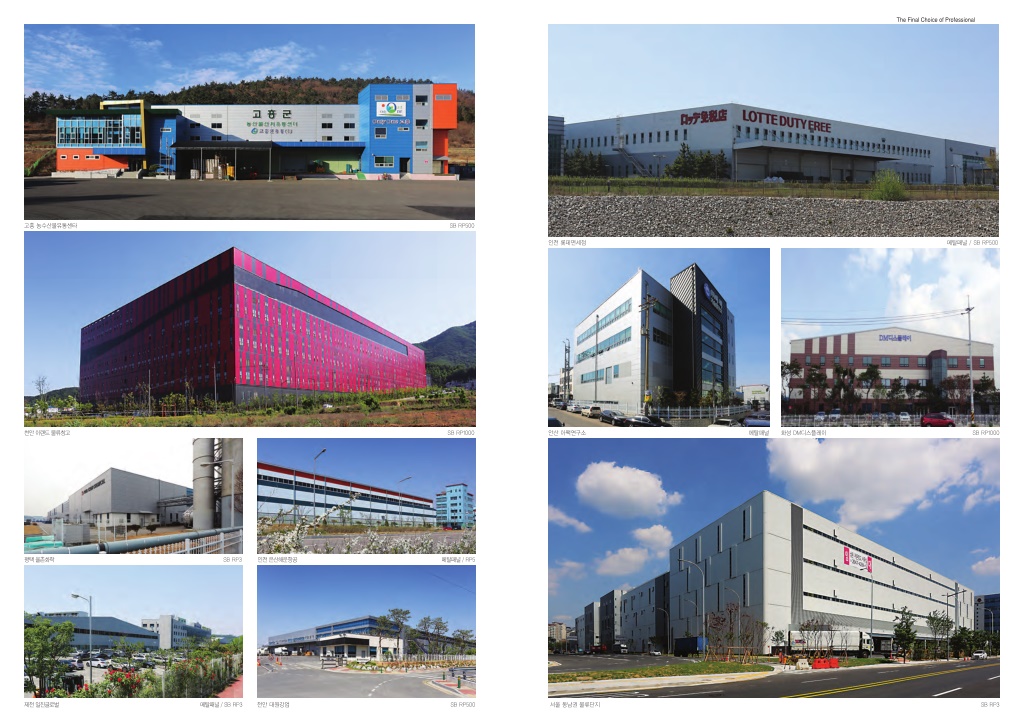

18. The Final Choice of Professional 고흥 농수산물유통센타 SB RP500 인천 롯데면세점 메탈패널 / SB RP500 천안 이랜드 물류창고 SB RP1000 안산 아팩연구소 메탈패널 화성 DM디스플레이 SB RP1000 평택 율촌화학 SB RP3 인천 은산해운항공 메탈패널 / RP5 제천 일진글로벌 메탈패널 / SB RP3 천안 대원강업 SB RP500 서울 동남권 물류단지 SB RP3

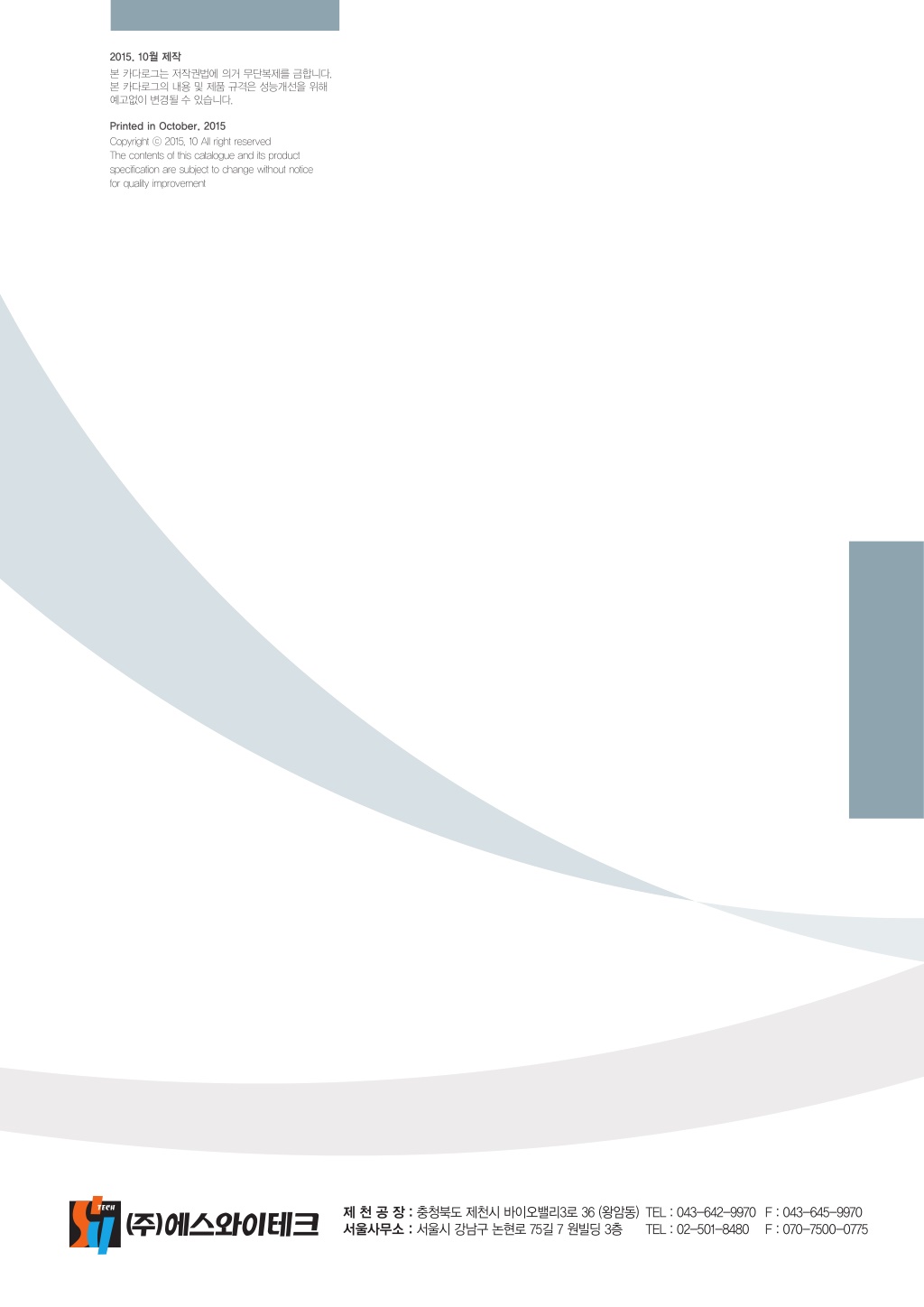

19. 2015. 10월 제작 본 카다로그는 저작권법에 의거 무단복제를 금합니다. 본 카다로그의 내용 및 제품 규격은 성능개선을 위해 예고없이 변경될 수 있습니다. Printed in October. 2015 Copyright ⓒ 2015. 10 All right reserved The contents of this catalogue and its product specification are subject to change without notice for quality improvement 제 천 공 장 : 충청북도 제천시 바이오밸리3로 36 (왕암동) TEL : 043-642-9970 F : 043-645-9970 서울사무소 : 서울시 강남구 논현로 75길 7 원빌딩 3층 TEL : 02-501-8480 F : 070-7500-0775
