온돌시스템 카다로그

1. 2018. 6월 제작 본 카탈로그는 저작권법에 의거 무단복제를 금합니다. 본 카탈로그의 내용 및 제품 규격은 성능개선을 위해 예고없이 변경될 수 있습니다. Printed in June 2018 Copyright ⓒ 2018. 6 All right reserved The contents of this catalogue and its product specification are subject to change without notice for quality improvement Floor Heating & Boiler System 에너지산업의 미래를 담다 본 사 : 서울시 강남구 논현로 81길 3 (역삼동) 에스와이빌딩 4층 제 1 공장 : 충청남도 아산시 인주면 걸매리 176-11 (R&D Center) 홈페이지 : www.sypanel.com TEL : 070-4808-3559 TEL : 070-4808-2310

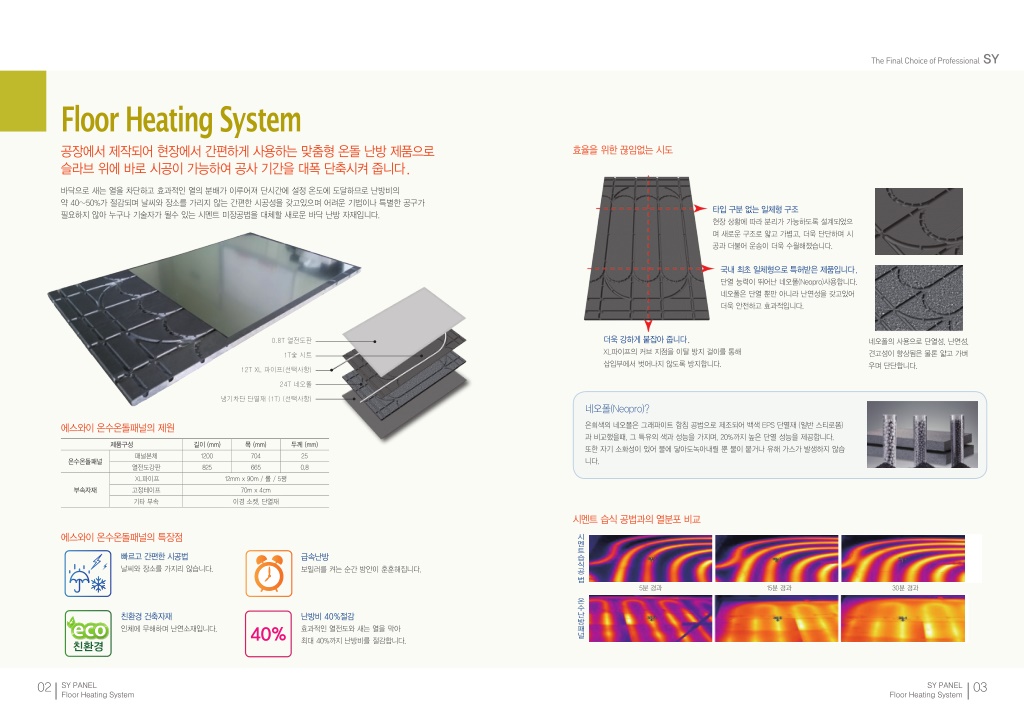

2. The Final Choice of Professional SY ㅇㅇㄹㅇ Floor Heating System 공장에서 제작되어 현장에서 간편하게 사용하는 맞춤형 온돌 난방 제품으로 슬라브 위에 바로 시공이 가능하여 공사 기간을 대폭 단축시켜 줍니다. 효율을 위한 끊임없는 시도 바닥으로 새는 열을 차단하고 효과적인 열의 분배가 이루어져 단시간에 설정 온도에 도달하므로 난방비의 약 40~50%가 절감되며 날씨와 장소를 가리지 않는 간편한 시공성을 갖고있으며 어려운 기법이나 특별한 공구가 필요하지 않아 누구나 기술자가 될수 있는 시멘트 미장공법을 대체할 새로운 바닥 난방 자재입니다. 타입 구분 없는 일체형 구조 현장 상황에 따라 분리가 가능하도록 설계되었으 며 새로운 구조로 얇고 가볍고, 더욱 단단하며 시 공과 더불어 운송이 더욱 수월해졌습니다. 국내 최초 일체형으로 특허받은 제품입니다. 단열 능력이 뛰어난 네오폴(Neopro)사용합니다. 네오폴은 단열 뿐만 아니라 난연성을 갖고있어 더욱 안전하고 효과적입니다. 더욱 강하게 붙잡아 줍니다. XL파이프의 커브 지점을 이탈 방지 걸이를 통해 0.8T 열전도판 네오폴의 사용으로 단열성, 난연성, 견고성이 향상됨은 물론 얇고 가벼 1T숯 시트 삽입부에서 벗어나지 않도록 방지합니다. 우며 단단합니다. 12T XL 파이프(선택사항) 24T 네오폴 냉기차단 단열재 (1T) (선택사항) 네오폴(Neopro)? 은회색의 네오폴은 그래파이트 함침 공법으로 제조되어 백색 EPS 단열재 (일반 스티로폼) 에스와이 온수온돌패널의 제원 과 비교했을때, 그 특유의 색과 성능을 가지며, 20%까지 높은 단열 성능을 제공합니다. 제품구성 길이 (mm) 폭 (mm) 두께 (mm) 또한 자기 소화성이 있어 불에 닿아도녹아내릴 뿐 불이 붙거나 유해 가스가 발생하지 않습 패널본체 1200 704 25 니다. 온수온돌패널 열전도강판 825 665 0.8 XL파이프 12mm x 90m / 롤 / 5평 부속자재 고정테이프 70m x 4cm 기타 부속 이경 소켓, 단열재 시멘트 습식 공법과의 열분포 비교 에스와이 온수온돌패널의 특장점 시 멘 트 습 식 공 법 빠르고 간편한 시공법 날씨와 장소를 가지리 않습니다. 급속난방 보일러를 켜는 순간 방안이 훈훈해집니다. 5분 경과 15분 경과 30분 경과 온 수 난 방 패 널 친환경 건축자재 인체에 무해하며 난연소재입니다. 난방비 40%절감 효과적인 열전도와 새는 열을 막아 최대 40%까지 난방비를 절감합니다. 02 03 SY PANEL Floor Heating System SY PANEL Floor Heating System

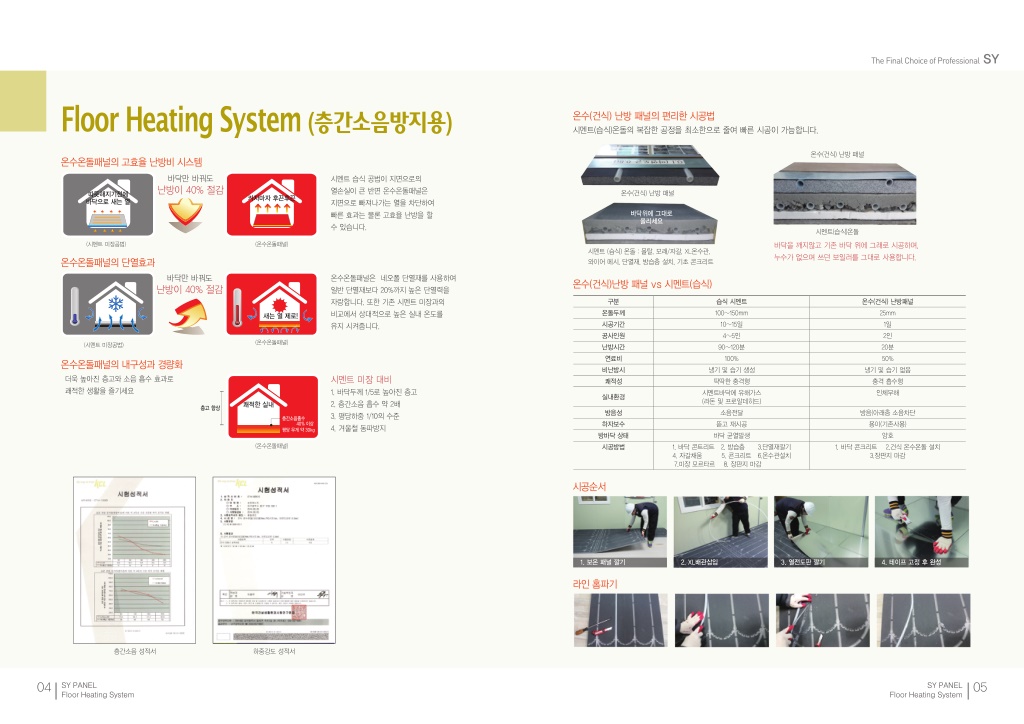

3. The Final Choice of Professional SY Floor Heating System (층간소음방지용) 온수(건식) 난방 패널의 편리한 시공법 시멘트(습식)온돌의 복잡한 공정을 최소한으로 줄여 빠른 시공이 가능합니다. 온수(건식) 난방 패널 온수온돌패널의 고효율 난방비 시스템 바닥만 바꿔도 난방이 40% 절감 시멘트 습식 공법이 지면으로의 열손실이 큰 반면 온수온돌패널은 온수(건식) 난방 패널 따뜻해지기전에 바닥으로 새는 열 켜자마자 후끈후끈 지면으로 빠져나가는 열을 차단하여 바닥위에 그대로 올리세요 빠른 효과는 물론 고효율 난방을 할 수 있습니다. 시멘트(습식)온돌 (시멘트 미장공법) (온수온돌패널) 바닥을 깨지않고 기존 바닥 위에 그래로 시공하며, 시멘트 (습식) 온돌 : 몰탈, 모래/자갈, XL온수관, 와이어 메시, 단열재, 방습층 설치, 기초 콘크리트 누수가 없으며 쓰던 보일러를 그대로 사용합니다. 온수온돌패널의 단열효과 바닥만 바꿔도 난방이 40% 절감 온수온돌패널은 네오폴 단열재를 사용하여 온수(건식)난방 패널 vs 시멘트(습식) 일반 단열재보다 20%까지 높은 단열력을 구분 습식 시멘트 온수(건식) 난방패널 자랑합니다. 또한 기존 시멘트 미장과의 온돌두께 100~150mm 25mm 비교에서 상대적으로 높은 실내 온도를 새는 열 제로! 시공기간 10~15일 1일 유지 시켜줍니다. 공사인원 4~5인 2인 (온수온돌패널) (시멘트 미장공법) 난방시간 90~120분 20분 연료비 100% 50% 온수온돌패널의 내구성과 경량화 비난방시 냉기 및 습기 생성 냉기 및 습기 없음 시멘트 미장 대비 1. 바닥두께 1/5로 높아진 층고 더욱 높아진 층고와 소음 흡수 효과로 쾌적성 딱딱한 충격형 충격 흡수형 쾌적한 생활을 즐기세요 시멘트바닥에 유해가스 (라돈 및 프로알데히드) 인체무해 실내환경 2. 층간소음 흡수 약 2배 쾌적한 실내 층고 향상 방음성 소음전달 방음(아래층 소음차단 3. 평당하중 1/10의 수준 층간소음흡수 40% 이상 평당 무게 약 30kg 하자보수 뜯고 재시공 용이(기존사용) 4. 겨울철 동파방지 방바닥 상태 바닥 균열발생 양호 (온수온돌패널) 시공방법 1. 바닥 콘트리트 2. 방습층 3.단열재깔기 4. 자갈채움 5. 콘크리트 6.온수관설치 7.미장 모르타르 8. 장판지 마감 1. 바닥 콘크리트 2.건식 온수온돌 설치 3.장판지 마감 시공순서 1. 보온 패널 깔기 2. XL배관삽입 3. 열전도판 깔기 4. 테이프 고정 후 완성 라인 홈파기 층간소음 성적서 하중강도 성적서 04 05 SY PANEL Floor Heating System SY PANEL Floor Heating System

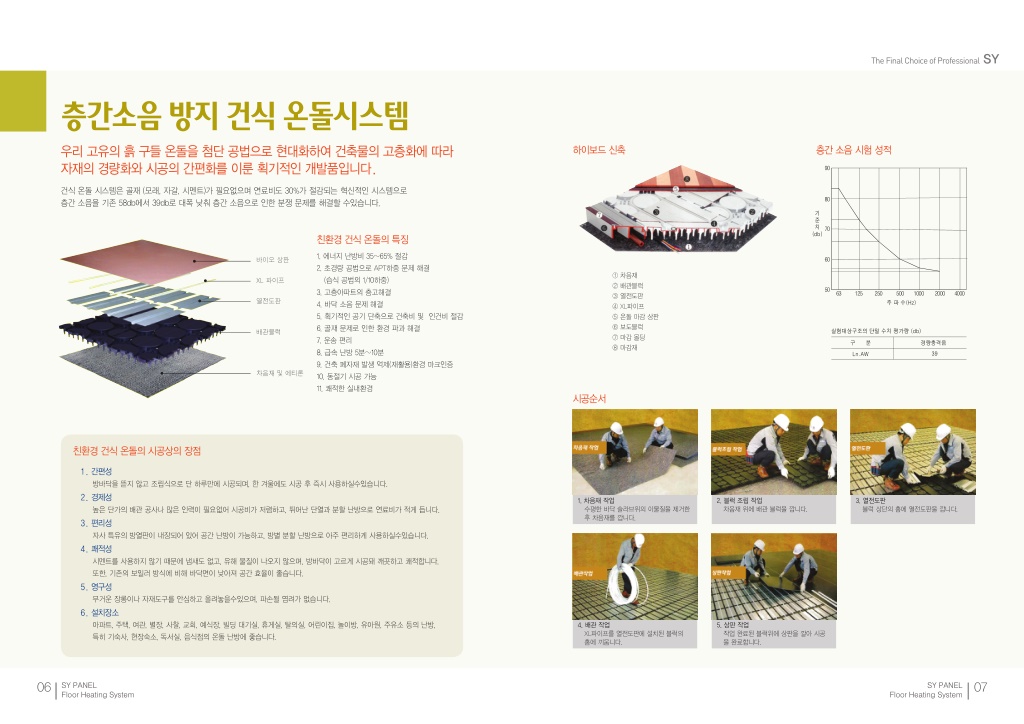

4. The Final Choice of Professional SY ㅇㅇㄹㅇ 층간소음 방지 건식 온돌시스템 우리 고유의 흙 구들 온돌을 첨단 공법으로 현대화하여 건축물의 고층화에 따라 자재의 경량화와 시공의 간편화를 이룬 획기적인 개발품입니다. 하이보드 신축 층간 소음 시험 성적 90 건식 온돌 시스템은 골재 (모래, 자갈, 시멘트)가 필요없으며 연료비도 30%가 절감되는 혁신적인 시스템으로 층간 소음을 기존 58db에서 39db로 대폭 낮춰 층간 소음으로 인한 분쟁 문제를 해결할 수있습니다. 80 기 준 치 70 (db) 친환경 건식 온돌의 특징 1. 에너지 난방비 35~65% 절감 바이오 상판 60 2. 초경량 공법으로 APT하중 문제 해결 ① 차음재 ② 배관블럭 ③ 열전도판 ④ XL파이프 ⑤ 온돌 마감 상판 ⑥ 보도블럭 ⑦ 마감 몰딩 ⑧ 마감재 (습식 공법의 1/10하중) XL 파이프 50 3. 고층아파트의 층고해결 63 125 250 500 1000 2000 4000 열전도판 주 파 수(Hz) 4. 바닥 소음 문제 해결 5. 획기적인 공기 단축으로 건축비 및 인건비 절감 6. 골재 문제로 인한 환경 파과 해결 실험대상구조의 단일 수치 평가량 (db) 배관블럭 7. 운송 편리 구 분 경량충격음 8. 급속 난방 5분~10분 39 Ln.AW 9. 건축 폐자재 발생 억제(재활용)환경 마크인증 차음재 및 에티론 10. 동절기 시공 가능 11. 쾌적한 실내환경 시공순서 친환경 건식 온돌의 시공상의 장점 1. 간편성 방바닥을 뜯지 않고 조립식으로 단 하루만에 시공되며, 한 겨울에도 시공 후 즉시 사용하실수있습니다. 2. 경제성 높은 단가의 배관 공사나 많은 인력이 필요없어 시공비가 저렴하고, 뛰어난 단열과 분할 난방으로 연료비가 적게 듭니다. 1. 차음재 작업 수평한 바닥 슬라브위의 이물질을 제거한 후 차음재를 깝니다. 2. 블럭 조립 작업 차음재 위에 배관 블럭을 깝니다. 3. 열전도판 블럭 상단의 홈에 열전도판을 깝니다. 3. 편리성 자사 특유의 방열판이 내장되어 있어 공간 난방이 가능하고, 방별 분할 난방으로 아주 편리하게 사용하실수있습니다. 4. 쾌적성 시멘트를 사용하지 않기 때문에 냄새도 없고, 유해 물질이 나오지 않으며, 방바닥이 고르게 시공돼 깨끗하고 쾌적합니다. 또한, 기존의 보일러 방식에 비해 바닥면이 낮아져 공간 효율이 좋습니다. 5. 영구성 무거운 장롱이나 자재도구를 안심하고 올려놓을수있으며, 파손될 염려가 없습니다. 6. 설치장소 아파트, 주택, 여관, 별장, 사찰, 교회, 예식장, 빌딩 대기실, 휴게실, 탈의실, 어린이집, 놀이방, 유아원, 주유소 등의 난방, 4. 배관 작업 XL파이프를 열전도판에 설치된 블럭의 홈에 끼움니다. 5. 상판 작업 작업 완료된 블럭위에 상판을 깔아 시공 을 완료합니다. 특히 기숙사, 현장숙소, 독서실, 음식점의 온돌 난방에 좋습니다. 06 07 SY PANEL Floor Heating System SY PANEL Floor Heating System

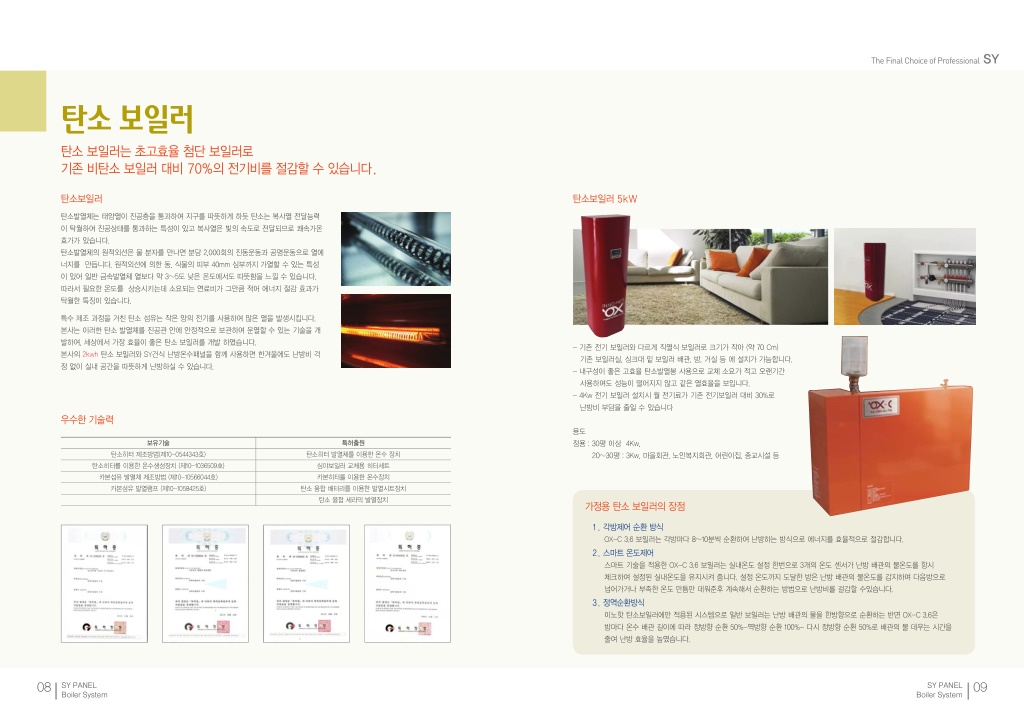

5. The Final Choice of Professional SY 탄소 보일러 탄소 보일러는 초고효율 첨단 보일러로 기존 비탄소 보일러 대비 70%의 전기비를 절감할 수 있습니다. 탄소보일러 탄소보일러 5kW 탄소발열체는 태양열이 진공층을 통과하여 지구를 따뜻하게 하듯 탄소는 복사열 전달능력 이 탁월하여 진공상태를 통과하는 특성이 있고 복사열은 빛의 속도로 전달되므로 쾌속가온 효가가 있습니다. 탄소발열체의 원적외선은 물 분자를 만나면 분당 2,000회의 진동운동과 공명운동으로 열에 너지를 만듭니다. 원적외선에 의한 동, 식물의 피부 40mm 심부까지 가열할 수 있는 특성 이 있어 일반 금속발열체 열보다 약 3~5도 낮은 온도에서도 따뜻함을 느낄 수 있습니다. 따라서 필요한 온도를 상승시키는데 소요되는 연료비가 그만큼 적어 에너지 절감 효과가 탁월한 특징이 있습니다. 특수 제조 과정을 거친 탄소 섬유는 작은 양의 전기를 사용하여 많은 열을 발생시킵니다. 본사는 이러한 탄소 발열체를 진공관 안에 안정적으로 보관하여 운열할 수 있는 기술을 개 발하여, 세상에서 가장 효율이 좋은 탄소 보일러를 개발 하였습니다. - 기존 전기 보일러와 다르게 직열식 보일러로 크기가 작아 (약 70 Cm) 본사의 2kwh 탄소 보일러와 SY건식 난방온수패널을 함께 사용하면 한겨울에도 난방비 걱 기존 보일러실, 싱크대 밑 보일러 배관, 방, 거실 등 에 설치가 가능합니다. 정 없이 실내 공간을 따뜻하게 난방하실 수 있습니다. - 내구성이 좋은 고효율 탄소발열봉 사용으로 교체 소요가 적고 오랜기간 사용하여도 성능이 떨어지지 않고 같은 열효율을 보입니다. - 4Kw 전기 보일러 설치시 월 전기료가 기존 전기보일러 대비 30%로 난방비 부담을 줄일 수 있습니다 우수한 기술력 용도 보유기술 특허출원 정용 : 30평 이상 4Kw, 탄소히터 제조방법(제10-0544343호) 탄소히터 발열체를 이용한 온수 장치 20~30평 : 3Kw, 마을회관, 노인복지회관, 어린이집, 종교시설 등 탄소히터를 이용한 온수생성장치 (제10-1036509호) 심야보일러 교체용 히터세트 카본섬유 발열체 제조방법 (제10-10566044호) 카본히터를 이용한 온수장치 카본섬유 발열램프 (제10-1058425호) 탄소 융합 배터리를 이용한 발열시트장치 탄소 융합 세라믹 발열장치 가정용 탄소 보일러의 장점 1. 각방제어 순환 방식 OX-C 3.6 보일러는 각방마다 8~10분씩 순환하여 난방하는 방식으로 에너지를 효율적으로 절감합니다. 2. 스마트 온도제어 스마트 기술을 적용한 OX-C 3.6 보일러는 실내온도 설정 한번으로 3개의 온도 센서가 난방 배관의 물온도를 항시 체크하여 설정된 실내온도을 유지시켜 줍니다. 설정 온도까지 도달한 방은 난방 배관의 물온도를 감지하여 다음방으로 넘어가거나 부족한 온도 만틈만 데워준후 계속해서 순환하는 방법으로 난방비를 걸감할 수있습니다. 3. 정역순환방식 이노핫 탄소보일러에만 적용된 시스템으로 일반 보일러는 난방 배관의 물을 한방향으로 순환하는 반면 OX-C 3.6은 방마다 온수 배관 길이에 따라 정방향 순환 50%-역방향 순환 100%- 다시 정방향 순환 50%로 배관의 물 데우는 시간을 줄여 난방 효율을 높였습니다. 08 09 SY PANEL Boiler System SY PANEL Boiler System

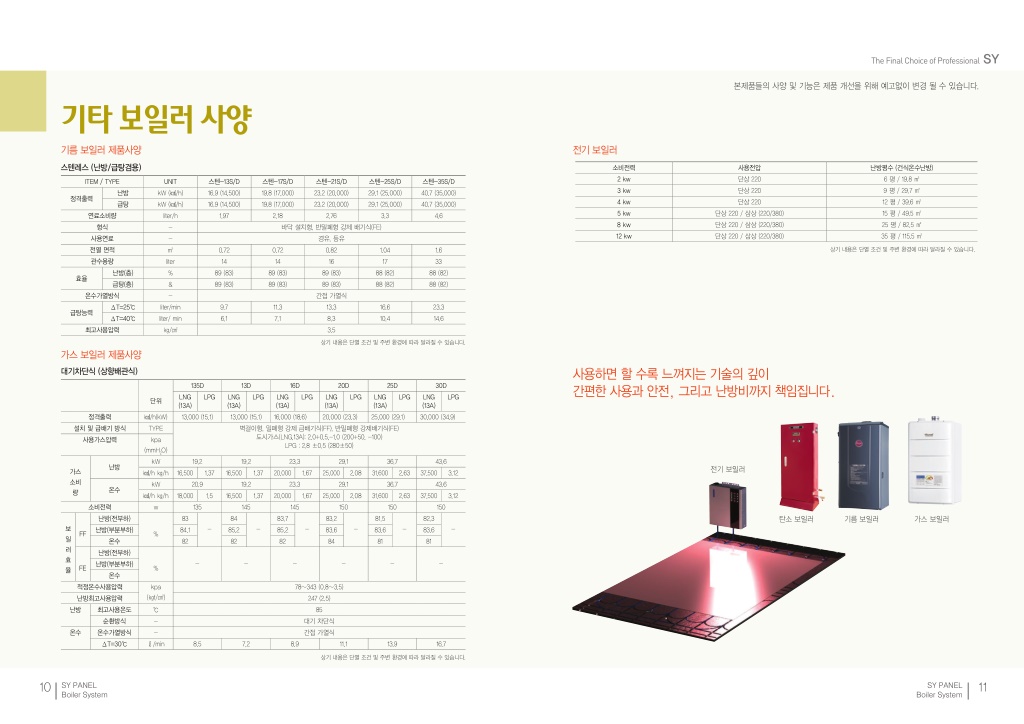

6. The Final Choice of Professional SY 본제품들의 사양 및 기능은 제품 개선을 위해 예고없이 변경 될 수 있습니다. 기타 보일러 사양 기름 보일러 제품사양 전기 보일러 스텐레스 (난방/급탕겸용) 소비전력 사용전압 난방평수 (건식온수난방) 2 kw 단상 220 6 평 / 19.8 ㎡ ITEM / TYPE UNIT 스텐-13S/D 스텐-17S/D 스텐-21S/D 스텐-25S/D 스텐-35S/D 3 kw 단상 220 9 평 / 29.7 ㎡ 난방 kW (㎉/h) 16.9 (14,500) 19.8 (17,000) 23.2 (20,000) 29.1 (25,000) 40.7 (35,000) 정격출력 4 kw 단상 220 12 평 / 39.6 ㎡ 급탕 kW (㎉/h) 16.9 (14,500) 19.8 (17,000) 23.2 (20,000) 29.1 (25,000) 40.7 (35,000) 5 kw 단상 220 / 삼상 (220/380) 15 평 / 49.5 ㎡ 연료소비량 liter/h 1.97 2.18 2.76 3.3 4.6 8 kw 단상 220 / 삼상 (220/380) 25 평 / 82.5 ㎡ 형식 - 바닥 설치형, 반밀폐형 강제 배기식(FE) 12 kw 단상 220 / 삼상 (220/380) 35 평 / 115.5 ㎡ 사용연료 - 경유, 등유 상기 내용은 단열 조건 및 주변 환경에 따라 달라질 수 있습니다. 전열 면적 ㎡ 0.72 0.72 0.82 1.04 1.6 관수용량 liter 14 14 16 17 33 난방(층) % 89 (83) 89 (83) 89 (83) 88 (82) 88 (82) 효율 급탕(층) & 89 (83) 89 (83) 89 (83) 88 (82) 88 (82) 온수가열방식 - 간접 가열식 ∆T=25℃ liter/min 9.7 11.3 13.3 16.6 23.3 급탕능력 ∆T=40℃ liter/ min 6.1 7.1 8.3 10.4 14.6 최고사용압력 ㎏/㎠ 3.5 상기 내용은 단열 조건 및 주변 환경에 따라 달라질 수 있습니다. 가스 보일러 제품사양 대기차단식 (상향배관식) 사용하면 할 수록 느껴지는 기술의 깊이 간편한 사용과 안전, 그리고 난방비까지 책임집니다. 135D 13D 16D 20D 25D 30D LNG (13A) LPG LNG (13A) LPG LNG (13A) LPG LNG (13A) LPG LNG (13A) LPG LNG (13A) LPG 단위 정격출력 ㎉/h(kW) 13,000 (15.1) 13,000 (15.1) 16,000 (18.6) 20,000 (23.3) 25,000 (29.1) 30,000 (34.9) 설치 및 급배기 방식 TYPE 벽걸이형, 밀폐형 강제 급배기식(FF), 반밀폐형 강제배기식(FE) 도시가스(LNG,13A): 2.0+0.5,-1.0 (200+50, -100) LPG : 2.8 ±0.5 (280±50) 사용가스압력 kpa (mmH2O) kW 19.2 19.2 23.3 29.1 36.7 43.6 난방 전기 보일러 가스 소비 량 ㎉/h ㎏/h 16,500 1.37 16,500 1.37 20,000 1.67 25,000 2.08 31,600 2.63 37,500 3.12 kW 20.9 19.2 23.3 29.1 36.7 43.6 온수 ㎉/h ㎏/h 18.000 1.5 16,500 1.37 20,000 1.67 25,000 2.08 31,600 2.63 37,500 3.12 소비전력 w 135 145 145 150 150 150 난방(전부하) 83 84 83.7 83.2 81.5 82.3 탄소 보일러 기름 보일러 가스 보일러 보 일 러 효 율 - - - - - - 난방(부분부하) 84.1 85.2 85.2 83.6 83.6 83.6 FF % 온수 82 82 82 84 81 81 난방(전부하) - - - - - - 난방(부분부하) FE % 온수 적정온수사용압력 kpa (㎏f/㎠) 78~343 (0.8~3.5) 난방최고사용압력 247 (2.5) 난방 최고사용온도 ℃ 85 순환방식 - 대기 차단식 온수 온수가열방식 - 간접 가열식 ∆T=30℃ ℓ/min 8.5 7,2 8.9 11.1 13.9 16.7 상기 내용은 단열 조건 및 주변 환경에 따라 달라질 수 있습니다. 10 11 SY PANEL Boiler System SY PANEL Boiler System
