化学的晶体结构

化学的晶体结构 1

一 . 几种常见的晶体微观结构： 1. 氯化钠的晶体结构 2. 氯化铯的晶体结构 3.金刚石的晶体结构 4. 石墨的晶体结构进入二 2

1. 氯化钠的晶体结构 1. 一个钠离子同时吸引六个氯离子；一个氯离子同时吸引六个钠离子。 2. 钠离子和氯离子位于立方体的顶角上，并交错排列。 3

2. 氯化铯的晶体结构 1.每个铯离子有8个氯离子与其对应,同时每个氯离子有8个铯离子与其对应. 2. 对每个小立方体而言,若铯离子位于顶点,则氯离子位于体心上;反之,依然. 4

3. 金刚石的晶体结构 (1) 键角： (2) 空间构型： 5

二. 几种重要的微粒空间构型 1. 折线型与三角锥型 (水分子) (氨分子;水合氢离子) 7

2. 正四面体型 (P4) (CH4,CCl4,NH4+) 8

3. 平面型 9

4. 球形 10

三. 晶体微观结构推断: 例2. 11

例3: 12

例4. 13

例5,6. 14

例7: 15

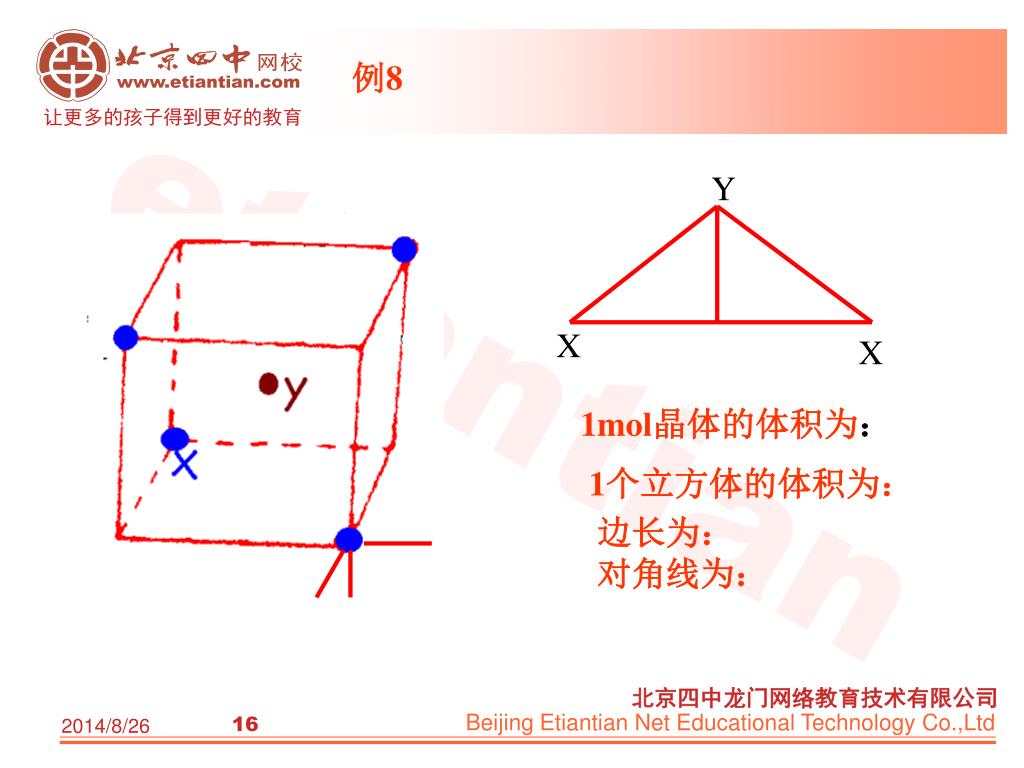

Y X X 例8 1mol晶体的体积为： 1个立方体的体积为：边长为：对角线为： 16

1 2 4 3 8 5 6 7 9 10 12 11 有关化学式和分子式的确定例一：晶胞与晶格（1） 17

（2） 18

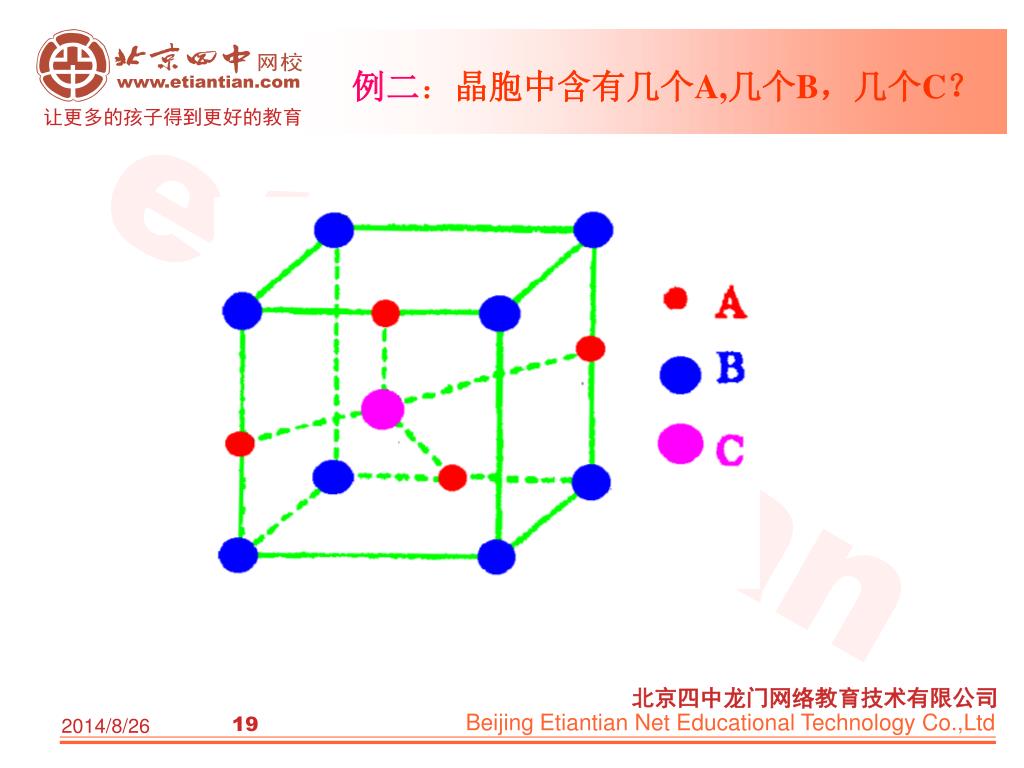

例二：晶胞中含有几个A,几个B，几个C？ 19

例三：计算晶胞中的原子个数 方法一：计算晶胞中铜原子个数=8*1/8 + 8*1/4 = 3 方法二：设Y = Ba,两种微粒为一种位置（即晶格的体心），则可以计算一个晶格中铜原子与体心原子的个数比为 8*1/8 : 1 = 1:1,选项中Y 和Cu之和为3,则Cu原子个数也为3. 20

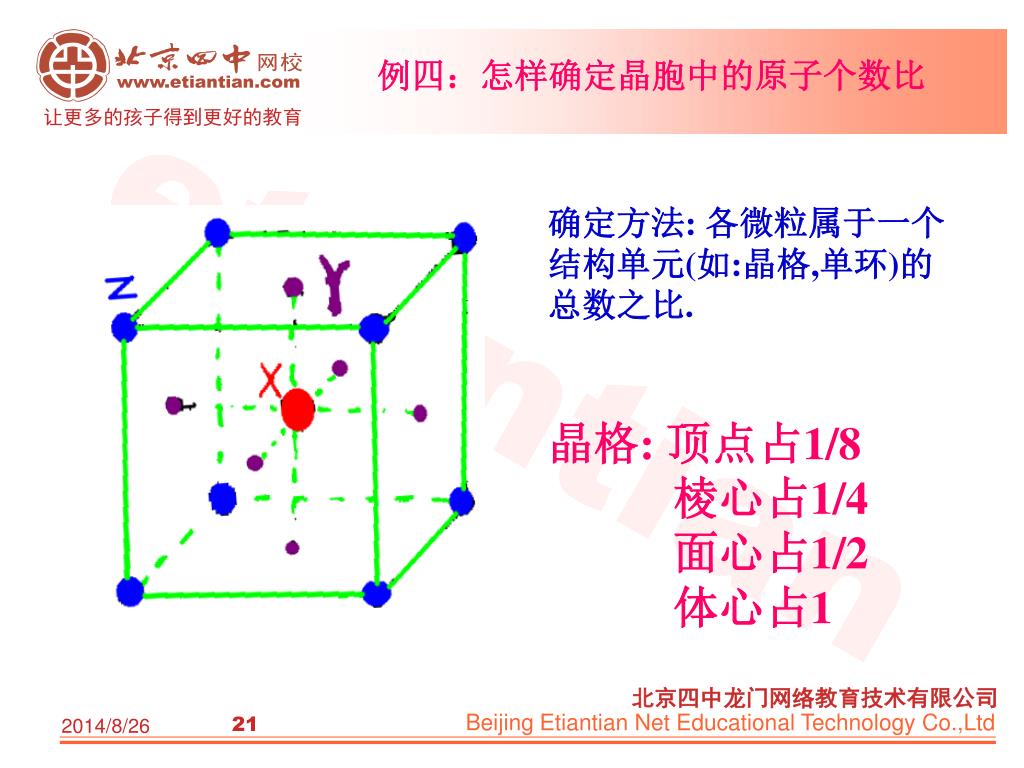

例四：怎样确定晶胞中的原子个数比 确定方法: 各微粒属于一个结构单元(如:晶格,单环)的总数之比. 晶格: 顶点占1/8 棱心占1/4 面心占1/2 体心占1 21

例五：确定下列晶体的化学式 (1) 平均每个正六边形拥有2个锗原子, 3个氧原子. (2) 化学式为: (GeCH2CH2COOH)2O3 Ge2C6H10O3 22

N N N N 例六：确定下图中表示的化学式属于某一环的碳原子数为: 1+ 4*1/2= 3; 氢原子数为1; 氮原子数为1. 因此, C : H : N = 3:1:1. 此聚合物的化学式为:(C3HN)n CH 三 C ----C 三 N CH2 = CH ---CN 23

H B N N H H B B H H N H 例七. (1) 下列分子式是如何的确定的？已知:分子量为81，含B、H、N 的量分别为40%,7.4%,52.6%. 解：分子中含 B 81*40%/10.8 = 3 H 81*7.4%/1 = 6 另一元素为N 81*52.6%/14 = 3 分子式为:B3N3H6 24
