交握式並列傳輸

交握式並列傳輸. 當電腦與介面裝置之間進行連續性資料的並列傳輸時，倘若使用前節所介紹的基本方式，很有可能在接收資料的一方尚未讀取資料，傳送資料的一方已經改變了下一筆資料，造成傳輸時的遺漏。雖然我們可以降低傳送資料的速率來謀求改善，但終究無法確定對方已經讀取資料，一個可以徹底解決的方法，就是使用交握式並列傳輸 (handshake parallel transmission).

sylvia
Download Presentation

交握式並列傳輸

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 交握式並列傳輸 • 當電腦與介面裝置之間進行連續性資料的並列傳輸時，倘若使用前節所介紹的基本方式，很有可能在接收資料的一方尚未讀取資料，傳送資料的一方已經改變了下一筆資料，造成傳輸時的遺漏。雖然我們可以降低傳送資料的速率來謀求改善，但終究無法確定對方已經讀取資料，一個可以徹底解決的方法，就是使用交握式並列傳輸(handshake parallel transmission)

  2. 平行埠或並列埠(Parallel Part)是早在1981年IBM公司發表它第一台個人電腦時就有的介面，當時這個介面主要是為了連接列表機，所以採用了Centronics Data Computer這家公司所定義的標準，因此有人會稱Parallel Part為Centronics Part。 • 並列式介面列表機是一種典型的握手式並列傳輸

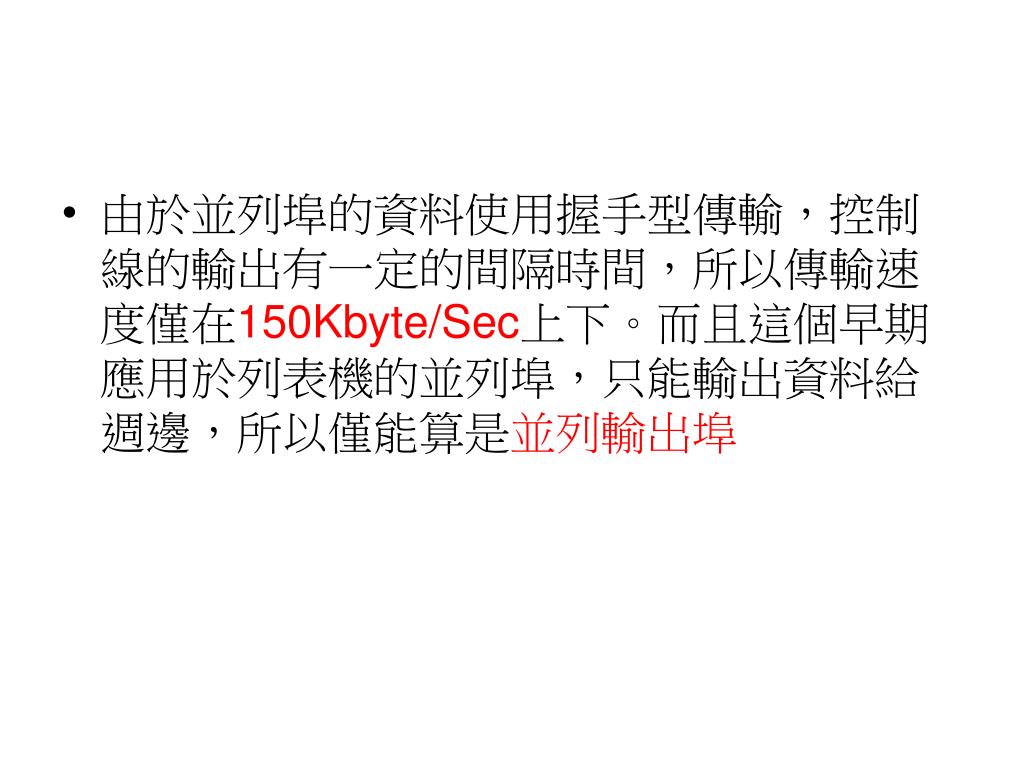

  3. 由於並列埠的資料使用握手型傳輸，控制線的輸出有一定的間隔時間，所以傳輸速度僅在150Kbyte/Sec上下。而且這個早期應用於列表機的並列埠，只能輸出資料給週邊，所以僅能算是並列輸出埠由於並列埠的資料使用握手型傳輸，控制線的輸出有一定的間隔時間，所以傳輸速度僅在150Kbyte/Sec上下。而且這個早期應用於列表機的並列埠，只能輸出資料給週邊，所以僅能算是並列輸出埠

  4. 1991年網路列表機聯盟(NPA)為了解決網路列表機傳回列表機狀態資訊的需要，向電子電機工程學會IEEE(The Institute of Electrical and Electronics Engineers)提出個人電腦上並列埠雙向高速傳輸標準的提案，IEEE接受了這個提案，並於1994年完成此介面標準的訂定，取名為IEEE 1284

  5. 五 種資料傳輸模式： • 1. Compatibility Mode(Standard Mode，SPP) • 2. Nibble Mode • 3. Byte Mode • 4. EPP • 5. ECP

  6. 1.相容模式(Compatibility mode)，相當於原來並列輸出埠的規格。為標準並列埠模式（簡稱SPP），此種模式是利用8 位元傳輸線只能單向輸出，控制器與週邊設備的交談方式採取軟體控制方式，每傳送一筆8 位元的資料都必須經過5 個I/O Cycle。此種模式的傳輸速度約為150Kbytes/sec

  7. 2. 半位元模式(Nibble mode)，利用DB25端子的15、13、12、11四個接腳，將8位元資料從週邊分兩次傳回電腦，達到雙向傳輸的目的，但每次只傳半位元組傳輸率很低，回傳速率只有50Kbyte/Sec，只適合傳送少量的參數，不適合大量傳輸。 • 3.位元模式(Byte mode)，直接將DB25端子的Data1~Data8定義成雙向的，配合其他控制線達到雙向握手型傳輸的目的，傳輸率為200~300MBytes/Sec。

  8. 4. 增強並列埠模式(Enhanced Parallel Port ；EPP mode)，主要特色為(1)支援定址功能，可讓匯流排上的邊裝置有自己的識別編碼。(2)CPU不在負責握手型控制的低階工作，轉交硬體負責產生。(3)8位元雙向傳輸可達500~2MBytes/Sec。 • 5.延展相容埠模式(Extended Capabilities Port ；ECP mode)，除了先前的EPP功能外，(1)接收裝置必須內藏16 Byte(以上)的先進先出(FIFO)記憶體，作為資料緩衝區以提昇傳輸率。(2)支援RLE(Run Length Encoding)資料壓縮技術。(3)支援記憶體直接存取(DMA)。

  9. FIFO：先進先出 DMA：記憶體直接存取

  10. 一、資料線埠：有8 條資料線，其在D 型25Pin 連接頭之編號是為Pin2~Pin9，這8 條在SPP 模式下，只做輸出用。其餘模式之資料埠就為可讀、可寫之資料型態。 • 二、狀態埠：有5 條線，其在D 型25Pin 接腳位址為Pin10、Pin11、Pin12、Pin13 及Pin15共5 條線。功能是把印表機的各種狀態傳回電腦，讓電腦知道由外輸入的電位情形。這5 條狀態線是輸入信號。 • 三、控制埠：有4 條線，在D 型25Pin 接腳位址為Pin1、Pin14、Pin6、Pin17 共4 條線。此4 條線是輸出信號。對外做電壓控制用。 • 其他為地線
