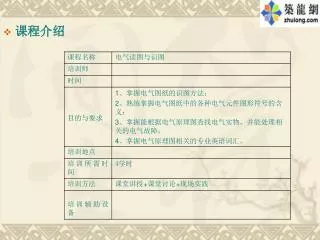

  1. 课程介绍

  2. 一、 概述 本课件主要讲解电气图基本知识，电气图形符号含义，读图一般方法和步骤以及具体电气原理图的分析；重点介绍电气器件符号含义及如何识读电气图，使听者能系统地掌握识读电气图方法，达到逐步提高的目的。

  3. 二、电气图的基本知识介绍 • 定义 电气图是用各种电气符号、带注释的围框、简化的外形来表示系统、设备、装置、元件等之间的相互关系和联接关系的一种简图， • 作用 电气图阐述电的工作原理， 描述电产品的构成和功能，用来指导各种电气设备、电气线路的安装接线、运行、维护、和管理；是沟通电气工程技术人员的工程语言， 是我们进行技术交流的一个重要手段。 ㈠电气图基本构成 电气图一般由电路图、技术说明和标题栏三部分组成。 1、电路图 用导线将电源和负载以及相关的控制元件按一定要求连接起来构成闭合回路，以实现电气设备的预定功能，这种电气回路称电路。 主电路：也称一次回路，是电源向负载输送电能的电路，通常包括发电机、变压器、开关、接触器、负载等； 辅助回路：也称二次回路，对主电路进行控制、保护、监测、指示的电路。通常包括继电器、指示灯、控制开关，控制仪表、控制器等；

  4. 技术资料 2、技术资料 电气图中的文字说明和元件明细表等总称为技术资料。 例子

  5. 标题栏 3、标题栏 • 标题栏一般画在电路图的右下角，其中注明工程名称、图名、图号、设计人、制图人、审核人的签名和日期等； 例子

  6. ㈡电气符号 电气符号包括图形符号、文字符号和回路标号等，它们相互关联、互为补充，以图形和文字的形式从不同角度为电气图提供个种信息；因此只有弄清楚电气符号的含义，构成及使用方法，才能正确地看图。 1、图形符号的构成 图形符号通常由符号要素、一般符号和限定符号组成，具体如下： （1）符号要素 指一种具有确定意义的简单图形，通常表示电气元件的轮廓和外壳； （2）一般符号 用以表示一类产品或此类产品特征的一种通常很简单的符号； （3）限定符号 指用来提供附加信息的一种加在其它图形符号上的符号，限定符号一般不能单独使用；限定符号一般由具有一定方向的箭头，短横线、小叉或小圆圈构成。

  7. 常见符号要素如下表：

  8. 常用一般符号

  9. 限定符号应用

  10. 例子 一般符号+限定符号

  11. 符号要素+一般符号+限定符号 • 符号要素+一般符号

  12. 2、文字符号 • 文字符号是表示电气设备、装置、电气元件的名称、状态和特征的字符代码，其一般标注在电气设备、装置和电气元件的图形符号上或其近旁；主要包括以下两类： 1）基本文字符号 主要表示电气设备、装置和电气元件的种类名称 例子 如“R”——表示电阻器类，“S”表示开关选择器类等 2）辅助文字符号 主要表示电气设备、装置和电气元件的功能、状态和特征，通常用表示功能、状态和特征的英文单词的一位、两位或三位构成 例子 如：“启动（START）”——ST，“停止（STOP）——STP,”直流电”——DC, “交流电”——AC，“自动”——AUT,“关闭”——OFF等表示

  13. a. Rotating machines 直流发电机 直流电机 同步发电机 发电机 同步感应电机 电机 力矩电机 脉冲编码器 3）电气图中常用文字符号对照

  14. 变频器/逆变器 电压互感器 限流电抗器 整流器 电流互感器 电抗器 电流测试端子 零序电流互感器 直-直变换器 b.变压器和整流器

  15. 空气断路器 液位开关 按钮开关 带指示灯的按钮开关 接触器 超速开关 控制器 门开关 压力开关 熔断器 热控开关 翻转装置 熔断器 真空断路器 限位开关 真空开关 c.断路器和开关元件

  16. 限流电阻 电阻 制动电阻 可变电阻 放电电阻 启动电阻 接地电阻 可调电阻 d.电阻器件

  17. 限流继电器 压力继电器 漏电断路器 反向继电器 速度继电器 接地继电器 热动继电器 温度继电器 过流继电器 电压继电器 过压继电器 e. 继电器（relay）

  18. 电流表 速度表 频率表 热电偶安培计 计时表 电压表 无功表 带有最大量程的功率表 有功表 水位指示计 功率因数表 f.电气仪表（meters）

  19. 模拟/数字转换器 电容 二极管 电热调节器 晶闸管 集成电路 晶体管 变阻器 发光二极管 稳压二极管 g.电子元件（circuit parts）

  20. 电池 铃 过流跳闸线圈 蜂鸣器 插头 插座 荧光灯 电磁阀 跳闸线圈 喇叭 过压跳闸线圈 h.其它（others）

  21. 回路标号 3 回路标号 • 回路种类、特征的文字和数字标号称为回路标号，也称为回路线号，其作用是为便于实际接线和有故障时便于线路的检查。 • 例子

  22. （三） YASKAWA图 纸目录(TABLE OF CONTENTS) 和设备号（Product No.)

  23. 三、电气符号含义详述 1、常用基本电气图形符号 变压器 电压表 外壳接地 导线连接点 电流互感器 电流表 风机 箭头表电源线方向 YASKAWA用电气符号

  24. 电压互感器 接触器主触点 接触器线圈 并联电容器 并联电抗器 电池 电阻 一般接地 电容 交叉连接 交叉不连接

  25. 二极管 脉冲编码器 整流桥 感应电机 三极管 灯管电路（panel light circuit） 插座 加热器（space heater) 选择开关 热敏电阻

  26. 断路器 荧光灯 断路器 氖灯 按钮开关触点 刀开关 热继电器

  27. 避雷器 熔断器 限流电抗器 保护器件

  28. 一般继电器 速度继电器 压力继电器 接地继电器 延时继电器 过流继电器 过流接地继电器 电压继电器 欠压继电器 欠流继电器 过压接地继电器 过载继电器 继电器及触点

  29. 常开 常闭

  30. 电气仪表符号

  31. 常用图形符号

  32. a. Device designatiion b. Product number c. Device terminal marking 2、电气原理图标注

  33. d. External terminal marking and interconnection symbols

  34. e.Cross referencing(交叉参考）

  35. f. Common power line diagram

  36. g. Indication of line no. in elementary diagram

  37. Mob标注导引

  38. 四、读图的基本方法和步骤 1、读图的基本方法 1）结合电工、电子知识识图； 2）结合电路图中各种器件的工作原理看图； 3）图形符号、文字符号的含义要牢记会用； 4）结合相关图纸的技术资料（如目录、元器件清单等）看图； 2、读图与识图的基本步骤 1）详看图纸说明，即要看图纸的主标题栏合图纸目录、技术说明、元器件明细表等，从整体上了解图纸的概况 和所要表述的重点； 2）看系统图或框图，其目的是了解整个系统或分系统概况，即基本组成、相互关系、及其主要特征等，为看原理图打下基础； 3）看原理图，首先要有哪些文字符号和图形符号，了解图中各组成部分的作用，分清主、辅回路，然后再按照先主回路，再辅助回路的方法识读； 4）原理图要与放线表对照识读，可以弄清楚线路的走向和电路的连接方法，搞清每个回路是怎样通过各个元件构成闭合回路的，进而弄清整个电路的工作原理和来龙去脉。
