第 6 章 泵、风机与管网系统的匹配

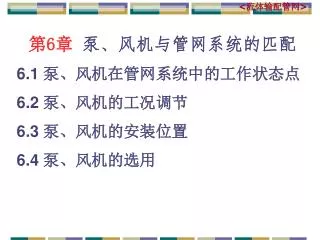

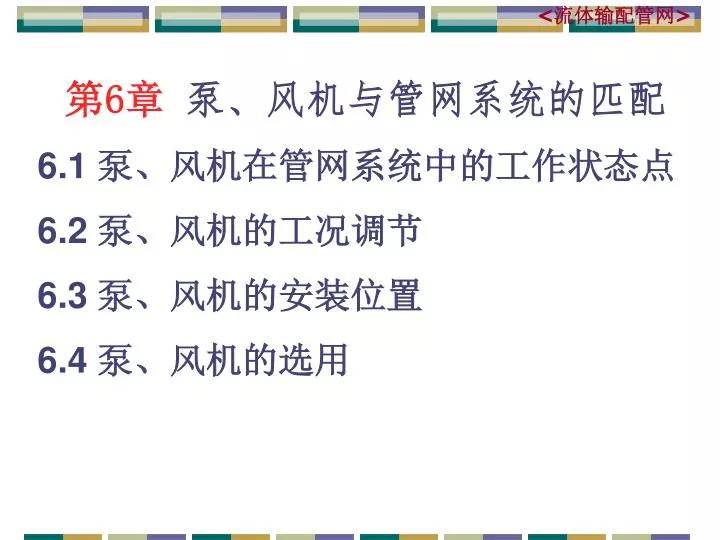

1. 第6章泵、风机与管网系统的匹配 6.1 泵、风机在管网系统中的工作状态点 6.2 泵、风机的工况调节 6.3 泵、风机的安装位置 6.4 泵、风机的选用

2. 6.1 泵、风机在管网系统中的工作状态点 6.1.1 管网特性曲线 1 阻力特性 管道中流体的流到阻力与流量之间的关系： △P=SL2 S ——总阻抗，与管网几何尺寸、摩擦阻力系数， 流体密度有关 2 管网特性曲线 能量方程：

3. 定义： 反映管网压能与阻力特点的方程,称为管网特性方程.

4. 1）广义的管网特性 H=Hst+SL2 适应于开式系统 2）狭义的管网特性 H=SL2 适应于闭式系统 网特性方程中压头与流量之间的特定关系，可由管网水力特性曲线表示。 广义的管网水力特性曲线 狭义的管网水力特性曲线 讨论：1）闭式、开式是相对的 2）当重力作用不能忽略时，闭式管网的特性也是广义的。

5. 返回

6. 返回

7. 6.1.2管网特性曲线的影响因素 管网是由许多管段、管件（包括三通、弯头、阀门等）及某些设备组成的。 管网中在管径不变的某两截面之间的管路阻力由下式定量计算： 其中：

8. 结论： • 管网水力特性曲线的主要影响因素： S=f（l，di，k，Σζ，ρ） • 当管网内达到某一流量值时，管网阻力的高低取决于阻抗S的大小； • 当管网的压头一定时，管网系统中流量的大小亦取决于阻抗S的大小。 • 调整管路布置形式,改变某管路的长度和选择管径的大小，能达到调整管网水力特性。 • 在管网的运行中，通过调节阀门的开度（即改变Σζ值）也能达到改变管网水力特性的效果，以使之适应用户对管网流量或压力分布的需要。

9. 6.1.3 管网系统对泵、风机运行曲线的影响 • 泵、风机工作点不仅取决于泵、风机本身，也与管网的连接和特性有关。 • 系统效应：指泵、风机进出口与管网系统连接方式对泵、风机的性能特性产生的影响。 • 泵、风机的性能曲线，是标准实验状态下。 • 入口的连接方式不同，流向和速度分布与标准实验不同 • 内部能量损失发生变化，泵、风机的性能下降。

10. （1）入口的系统效应 系统效应影响风机性能示意图。 进口风箱 圆形弯管 方形弯管

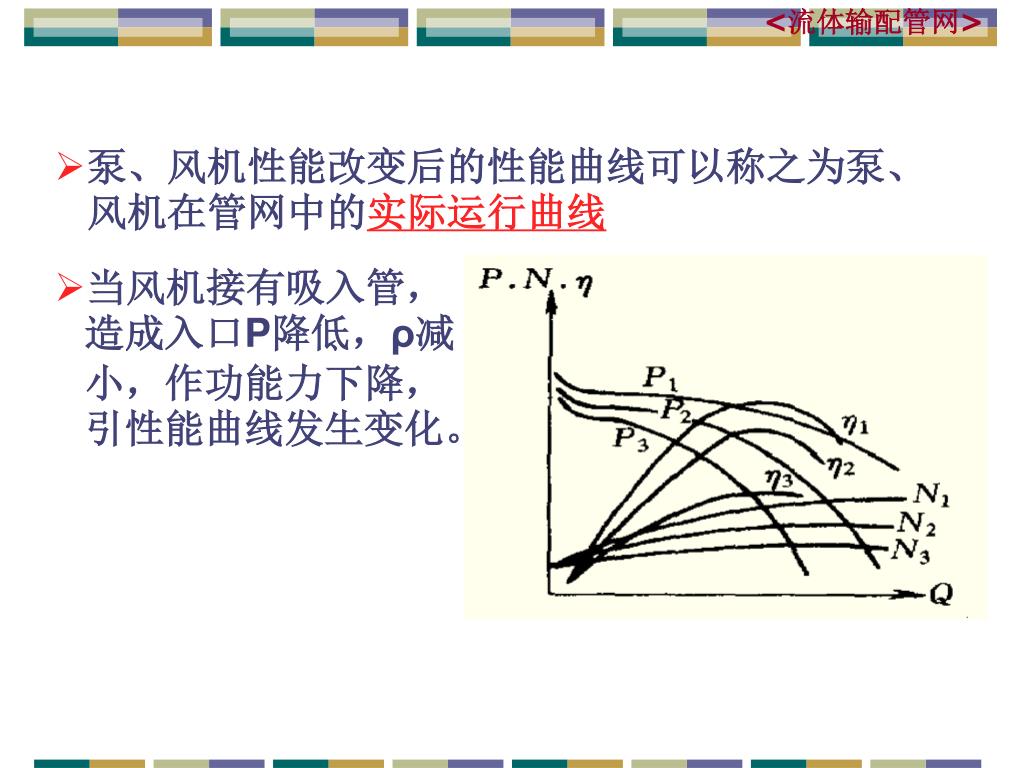

11. 泵、风机性能改变后的性能曲线可以称之为泵、风机在管网中的实际运行曲线泵、风机性能改变后的性能曲线可以称之为泵、风机在管网中的实际运行曲线 • 当风机接有吸入管，造成入口P降低，ρ减小，作功能力下降，引性能曲线发生变化。

12. （2）出口系统效应的影响 • 效应管道长度，自风机出口截面不规则的速度分布，到管道内气流速度规则分布的截面之间管段长度 • 避免能量损失，不在此段安装管件或设备。即在效应长度内断面的任何改变，均导致风机性能的降低。

13. 系统效应曲线 返回

14. 返回

15. 不同出口管道形式的系统效应曲线 返回 继续

16. 7.1.2泵、风机与管网系统匹配的工作状态点 1. 泵或风机的运行工况点 • 泵、风机与管网系统运行的平衡点 • 泵、风机与管网系统的合理匹配。流量和压力匹配 • 泵、风机在其特性曲线上稳定工作的点称之为工况点。

17. 2. 泵、风机的稳定工作区和非稳定工作区 • 稳定工作区，P-Q曲线是平缓的 • 非稳定工作区，P-Q曲线是驼峰形的，E点不稳定，D点稳定 • 驼峰形P-Q曲线应使工作点在下降段 非稳定工作区 稳定工作区

18. 3.喘振及其防止方法 • 定义 在非稳定工作区运行时，离心泵、风机出现一会输出流体，一会流体倒流的现象，称为“喘振” 。 • 危害 喘振发生，设备运行声音发生突变，Q、P急剧波动，发生强烈振动。不及时停机或消除，将会造成机器严重破坏。 • 喘振的防治方法 ①应尽量避免设备在非稳定区工作； ②采用旁通或放空法； ③减速节流法。

19. 喘振发生的条件： • 出口接有管网，且具有一定压力 • 出口流量变小，达到不稳定区，管网压力大于泵出口压力 返回

20. 在实际中，入口损失很大，可高达45%，注意进入口的合理设计在实际中，入口损失很大，可高达45%，注意进入口的合理设计 4. 系统效应的影响 • 原因是进口连接方式与实验状态不同 • 泵、风机的进口系统效性能损失值需由实验确定

21. 6.1.5 管网系统中泵、风机的联合运行 联合运行：两台或两台以上泵或风机在同一管路中工作。 联合方式：并联、串联两种情况 目 的：并联增加流量，串联增加压头。 1.泵或风机的并联工作 （l）泵、风机并联工作的特点 各台设备压头相同，而总流量等于各台设备流量之和。 • 并联一般应用于以下情况： ① 流量大，大流量泵或风机制造困难或造价太高； ② 流量变化大，开停台数调节； ③ 检修及事故备用。

22. （2）联合运行曲线绘制方法 a.在Q－H坐标系上绘各台泵、风机的Q－H性能曲线； b. 在y轴上取不同 Hi，做水平线，与各泵、风机性能曲线相交得到QI，j，Q2,j，…Qi,j，…，Qn,j； c. 取 Q0,j＝ Q1,j＋ Q1,j＋…＋ Qn,j 按（Hj，Q0,j）在Q－H坐标系上的点连线，得N台并联泵、风机的联合运行曲线。 （3）两台相同的泵或风机的并联

23. （4）多台相同泵或风机的并联 （5）不同性能的泵或风机并联 返回 继续

24. 讨论： • 并联单台设备流量减少 • 管路特性曲线较陡，不宜采用并联工作 • 随并联台数增多，单台设备流量减少越多，并联效果越差 • 两台性能不同的设备并联，压头小的设备输出流量小

25. 2．泵或风机的串联工作 串联工作的特点 • 各台设备的流量相同 • 总压头为各台压头的和 • 串联用于以下情况： ① 高压泵或风机制造困难或造价太高时； ② 改扩建时，管道阻力加大，需要压头提高时。 • 两台相同的泵或风机串联工作时，工况分析如图。

26. 讨论： • 串联单台设备压头减少，流量增加 • 串联台数增多，后面设备压强增大 • 管路特性曲线较陡，串联工作效果好

27. 6.2泵与风机的工况调节 工作点：泵与风机性能曲线与管网特性曲线平衡点 6.2.1调节管网系统性能 • 改变管网中阀门的开度可改变管网特性曲线。 • 1.液体管网系统的性能调节 • 曲线2为管网初始性能曲线 • 关小阀门，性能曲线1，增加的压力损失为HB－HD，多消耗的功率为：ΔN=QBΔH/ηB • 开大阀门，性能曲线3 • 液体管路，泵的调节阀通常装在出口管，防止气蚀。

28. 2．气体管网系统的性能调节 • 风机出口设调节阀，经济性较差 • 较为经济方式是在进口设调节阀 • 入口节流改变风机性能曲线，适应流量或压力的特定要求。 • 该调节方式既节能又可避免产生喘振。

29. 调节方式：非变速调节、变速调节 • 非变速调节：入口节流调节，离心式和轴流式风机的前导叶片调节、切削叶轮调节等； • 变速调节，变频调速是目前最为经济的。 • *1.变速调节 • 改变泵或风机的转数，改变泵或风机的性能曲线，使工况点移动，流量随之改变。泵与风机的性能参数变化如下： 6.2.2调节泵、风机性能

30. 变速调节的工况分析 • 工况点：两线交点A。 • 变转速将工况点调节B点 • A、B两点不满足运动相似，不是相似点 • B、C两点才是相似点。 n/n’=QC/QB =SQ2

31. 改变转数的方法： （1）改变电机转数 • 在电机的转子电路中串接变阻器改变转数 • 改变电机的极数，价格较高，调速跳跃，范围有限 • 变频调速，范围宽、效率高，体积小，易安装。 （2）调换皮带轮 改变皮带轮的大小，在一定范围内调节转数。优点不增加额外的能量损失，缺点调速范围有限，停机换轮。 （3）液力联轴器 不采用增速方法来调节工况。

32. 00 300 600 2．进口导流器调节 导流器：轴向导流器 径向导流器 • 导流器使气流进入叶轮之前产生预旋，切向分速加大，降低风压。 • 导流器叶片转动角度越大，产生预旋越强烈，风压P越低。 • 导流叶片安装角度 • 比较经济

33. 3．切削叶轮调节 叶轮经过切削，性能改变，工况点移动，流量和压头改变，达到节能的目的。 叶轮经过切削与原来叶轮不符合几何相似条件，切削前后性能参数不符合相似率。

34. Cu2 切削量不大，认为β不变，D2变为D2’，U2变为U2’。速度相似，满足运动相似。切削前后的速度比为： 叶轮切削前后的性能参数之间关系如下： （1）低比转数的设备，叶轮切削后，认为b2=b2′，则性能参数关系称为第一切削定律：

35. （2）中、高比转数，叶轮切削后，πd2b2≈πd2′b2 ′，性能参数关系称为第二切削定律： • 图中，D2的性能曲线Ⅰ，管路性能曲线Ⅱ， A是交点。 • 将工况点调至B点，通过B点D2′的性能曲线Ⅲ。 • 求D2′，找出曲线Ⅰ上与B点运动相似的点，根据两个切削定律，切削曲线也有两条。

36. 对于低比转数的泵与风机有： 对于中高比转数的泵与风机：

37. 切削叶轮的调节方法，其切削量不能太大，否则效率明显下降。切削叶轮的调节方法，其切削量不能太大，否则效率明显下降。 • 最大切削量与比转数ns有关，如下表所示：

38. 例6-1：已知水泵性能曲线如图。阻抗S＝76000s2／m5，静扬程Hst= 19m，转数n＝ 2900r／min。 试求:(1)泵的Q，H、η及轴功率N；（2）阀门调节，Q减少25％，求泵的Q、H、轴功率N和阀门消耗的功率。 （3）变速调节，Q减少 25％，转数应调至多少？ 解（1） （2） （3） =2570r/min

39. ［例6－2］上题中的水泵直径D2＝ 200mm，如果用切削叶轮方法使流量减少 25％，问应切削多少？ [解] 比转数 低比转数 切削率符合要求

40. 6.3泵与风机的安装位置 • 6.3.1 水泵的气穴和气蚀现象 • 泵中最低压力Pk如果降低到被吸液体工作温度下的饱和蒸汽压力Pv时，泵壳内即发生气穴和气蚀现象。 • 气穴—泵中最低压力Pk如果降低到被吸液体工作温度下的饱和蒸汽压力Pv时，液体就大量气化，溶解在液体里的气体也自动逸出，出现“冷沸”现象，形成的气泡随流体进入叶轮压力升高区时，气泡突然被四周水压破，流体因惯性力以高速冲向气泡中心，产生局部水锤现象，局部压力可达数十兆帕。此时，可以听到气泡冲破时爆裂声。

41. 气蚀—在离心泵中，一般气穴区域发生在叶片进口的壁面，局部水锤作用频率高达2—3万次/秒，金属表面先产生蜂蜗状损坏，然后叶片出现裂缝和剥落，最后达到完全损坏的程度气蚀—在离心泵中，一般气穴区域发生在叶片进口的壁面，局部水锤作用频率高达2—3万次/秒，金属表面先产生蜂蜗状损坏，然后叶片出现裂缝和剥落，最后达到完全损坏的程度

42. 最常见的吸水泵，以水的饱和蒸汽压力为防止水汽化的最小压力，其值与水温的关系见下表 。

43. 由图6-3-1 列能量方程表示成如下形式： • 当K点的液体压强PK等于该温度下的气化压强Pv时，液体就开始发生气化，该状态称为临界状态，液体压强PK 要留一定富余量。 • 实际工程中用允许吸上高度或气蚀余量来控制气蚀余量

44. 离心泵的吸水性能通常是用允许吸上真空高度 [ Hs]值来衡量， [ Hs] 值越大，说明水泵吸水性能越好。 • 目前对泵内流体的气穴现象的理论研究或计算，大多数还是以液体气化压强作为发生气穴的临界压力。 • 为避免发生气穴现象，至少应该使泵内液体的最低压强Pmin大于液体在该温度时的气化压强Pv。

45. 6.3.2 吸入式泵的安装高度 泵的最大允许安装高度，即泵吸入口轴线与吸液池的最低液面的高差，对于管网系统的正常可靠运行及经济性都具有重要的意义，如图。 列0－0和l－1两断面水流的能量方程： 返回 继续

46. 返回1 返回

47. 泵的吸上真空度Hs将随安装高度HSS的增加而增加。泵的吸上真空度Hs将随安装高度HSS的增加而增加。 • 为避免发生气蚀，各种泵都给定一个允许的吸上真空高度，用[Hs]表示。 • 在允许吸上真空高度的条件下，可计算出泵的允许安装高度，也称最大安装高度．以[Hss] 表示。 • 实际泵安装高度应遵守HSS＜[HSS] 返回 继续

48. *在实际应用中，[HS]的确定应注意如下两点： （1）为防止气蚀发生，[Hs]应随流量增加而有所降低。水泵厂一般在产品样本中，用 Q－Hs曲线来表示该水泵的吸水性能。 （2）泵的产品样本给出的Q－[Hs]曲线是标准状态清水条件下试验得出的。当泵的使用条件与上述条件不相符时，应对[Hs]值按下式进行修正： 返回 继续

49. 6.3.2灌注式泵安装的最低液面高度 • 如果管网中某处压力分布低于该液体温度下的汽化压力，就会妨碍系统的正常运行。 • 其对应给水温度下的汽化压力为PV，给水泵气蚀余量为[Δh]。应有： 返回 继续
