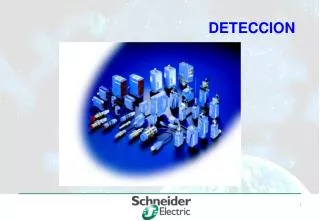

  1. DETECCION

  2. DETECCION • FUNCION: Adquirir y transmitir data de una máquina o de una instalación a una unidad procesadora (un PLC por ejemplo). • COMO: Existen diferentes métodos de detección, y la selección dependerá del tipo de información que se desee procesar. A lo largo de un proceso de producción, es posible detectar la posición o la presencia de un producto. La búsqueda de la calidad total ha conducido a la evolución de la tecnología e incrementar la cantidad de métodos de detección, destacándose la tecnología electrónica.

  3. TIPOS DE TECNOLOGIAS DE SENSORES • TIPO ELECTROMECANICO • TIPO INDUCTIVO • TIPO CAPACITIVO • TIPO FOTOELECTRICO • TIPO A RELUCTANCIA VARIABLE • TIPO AMPOLLA DE RELE • TIPO EFECTO HALL • TIPO ULTRASONIDO Electrónicos

  4. TIPOS DE TECNOLOGIAS DE SENSORES • Los componentes diseñados bajo tecnología electromecánica, no son capaces de detectar un objeto según su composición. Principalmente proporcionan información binaria a través del contacto físico entre el componente y el objeto a ser detectado (objeto o fluido). Su robustez permite que sean utilizados en condiciones operacionales severas (choques mecánicos, polvo, altas temperaturas, interferencias electromagnéticas). El nivel de exigencia operacional puede ser alto porque a pesar del desgaste o deterioro, poseen una larga vida de servicio. • Los componentes diseñados bajo tecnología electrónica, son capaces de detectar la presencia o no de un objeto según su composición, tal como la detección de códigos de colores. No hay contacto físico entre el componente y el objeto a ser detectado. El material del que está compuesto el objeto (acero, aluminio, plástico, cartón, vidrio, color, superficies mate, superficies brillantes, etc.) y las condiciones ambientales son factores determinantes a la hora de seleccionar el sensor adecuado. • La clasificación, el rastreo de un producto y la posición exacta pueden lograrse utilizando este tipo de componente. • Los problemas de desgaste son casi nulos por no ser elementos de contacto físico pero por ser electrónicos, son más frágiles y más sensibles a las condiciones ambientales.

  5. DETECCION Detección CON Contacto Detección SIN Contacto

  6. DETECCION OFERTA DE SCHNEIDER Detección CON Contacto Detección SIN Contacto Rotary Encoders Limit Switches Inductive Sensors Identification Sensors for Pressure control Photo-electric Sensors

  7. DETECCION ELECTROMECANICA

  8. DETECCION ELECTROMECANICA • Mediante una leva o pistón se detecta mecánicamente la presencia de un objeto. Según la posición de la leva o pistón se acciona o no un contacto eléctrico. Ej: interruptores de posición, finales de carrera, micro-switches, etc.

  9. DETECCION ELECTROMECANICA • Un interruptor de posición está formado por: • Cuerpo: donde están contenidos los contactos. Puede ser metálico o termoplástico • Cabezal de comando: pueden ser de movimiento rectilíneo o de movimiento angular • Dispositivo de ataque (leva, roldana o pestillo)

  10. DETECCION ELECTROMECANICA • Los contactos eléctricos de todos los interruptores de posición TE son idénticos y por lo tanto intercambiables, salvo en los tipo XCKP, XCKT y XCM, que tienen los elementos de contactos integrados. • Existen los siguientes tipos de contactos: • Contactos de ruptura lenta: La velocidad con que el contacto se abre o cierra depende de la velocidad del operador o móvil que acciona el interruptor de posición. Este tipo de contacto se caracteriza porque el punto de disparo y el de reseteo coinciden en ambas direcciones.

  11. DETECCION ELECTROMECANICA • El cuerpo del interruptor de posición se fabrica según las múltiples necesidades industriales. Existen cuerpos: • Metálicos: diseñados para soportar operaciones de servicio severas, donde por ejemplo es posible un fuerte choque mecánico, o donde existan fluidos calientes, agresivos o corrosivos. • Termoplásticos: son cuerpos de doble aislamiento (Clase II) que no precisan de aterramiento del interruptor. • Miniatura: para adaptarse a ambientes de espacios reducidos • Fijos o enchufable • Con una o varias entradas de cable

  12. DETECCION ELECTROMECANICA • Cabezales de comando y dispositivos de ataque: • Cabezal de movimiento rectilíneo: • Con pulsador en extremo • Con pulsador y roldana (metálica o termoplástica) • De bola • Lateral, de roldana vertical o roldana horizontal • Con palanca y roldana: de acción horizontal o de acción vertical (un solo sentido) • Cabezal de movimiento angular: • Con palanca y roldana: termoplástica o de acero, de longitud variable. Posición angular ajustable de 5° en 5° (sobre 360°) o cada 45° por giro de palanca. • Con varilla rígida: de acero o poliamida; acción en uno o dos sentidos. • Con resorte o con varilla y resorte; acción en uno o dos sentido • De posiciones mantenidas • Multidirecciones: con varilla, flexible o no, y resorte

  13. DETECCION ELECTROMECANICA • CARACTERISTICAS ELECTROMECANICAS: Las características eléctricas y mecánicas de los detectores de posición dependen del tipo de detector en particular, pero pueden darse los siguientes rangos generales: • Velocidad máxima de ataque: del orden de 1.5 m/s. • Temperatura ambiente: -25°C a +70°C. • Robustez mecánica: de 2 a 30 millones de operaciones, dependiendo el modelo. • Robustez eléctrica: entre 100 mil y 20 millones de maniobras, dependiendo de la tensión de alimentación y de la corriente consumida. • Intensidad nominal térmica: 10A en casi todos los modelos. • Resistencia entre los bornes: < 25 mOmh • Tensión nominal: hasta 220V.

  14. DETECCION ELECTROMECANICA - APLICACIONES • Familia XC2J: interruptores rectangulares, entrada por prensa estopa incorporada, cuerpo metálico fijo, gran robustez y precisión • Aplicaciones: ensamblaje mecánico, tratamiento o transformación de materiales. • Familia XCKJ: interruptores rectangulares, cuerpo metálico fijo o enchufable, entrada por prensa estopa. • Aplicaciones: máquinas de herramientas, máquinas en general donde se requiere gran resistencia eléctrica y mecánica y existen aceites lubricantes para operación de corte. XCK-J XC2-J

  15. DETECCION ELECTROMECANICA - APLICACIONES • Familia XCKS: interruptores rectangulares, cuerpo plástico (doble aislamiento), entrada por prensa estopa. • Aplicaciones: Industria Agroalimentaria, instalaciones de manutención, cintas transportadoras

  16. DETECCION ELECTROMECANICA - APLICACIONES • Familia XCKM: metálicos, muy robustos, cuerpo con una entrada de cable o tres entradas de cable por prensa estopas. • Aplicaciones: máquinas de ensamblaje pequeñas, máquinas de producción pequeñas, edificaciones en general.

  17. DETECCION ELECTROMECANICA - APLICACIONES • Familia XCKP / XCKT: aparatos completos (no son modulares), cuerpo plástico, disponibles con diferentes dispositivos de comando. • Aplicaciones: sector manufacturero y terciario. XCK-T XCK-P

  18. DETECCION ELECTROMECANICA - APLICACIONES • Familia XCM: aparatos de cuerpo metálico, completos, específicamente adaptados a ambientes agresivos y de pequeñas dimensiones. XCM-A XCM-F

  19. DETECCION ELECTROMECANICA - APLICACIONES • Familia XCR: aparatos de cuerpo metálico. Su robustez les permite ser accionados por cualquier tipo de móvil. Para ser conectados a dispositivos de ataque de movimiento angular con retorno a cero automático o con posiciones mantenidas. • Aplicaciones: manutención y elevación. XCR-A XCR

  20. DETECCION ELECTROMECANICA - APLICACIONES • Familia XCRT: son interruptores diseñados para control de desvío de cintas transportadoras. Su dispositivo de ataque consta de una palanca con rodillo que gira a medida que la cinta transportadora avanza. La palanca comanda un primer contacto de ruptura brusca que se activa a una inclinación de 10° y un segundo contacto de ruptura brusca que se activa a una inclinación de 18°. El primer contacto es para señalización de defecto. El segundo contacto es para detener la cinta transportadora. El cuerpo del detector viene en dos versiones: aleación de aluminio para ambientes estándar y poliéster pre-impregnado para ambientes corrosivos. XCR-T XCR-T3

  21. DETECCION ELECTROMECANICA - APLICACIONES • Interruptores de seguridad: permiten asegurar la protección de las personas que intervienen en máquinas peligrosas, impidiendo cualquier tentativa de forzado. Son accionados por una llave. XCS-TL XCS-PA XCK-P/T XCS-TE

  22. DETECCION ELECTROMECANICA - SEGMENTACION OFERTA Segment Light duty industrial / tertiary Medium duty industrial Heavy duty industrial European style American style Japanese style  EN50041 & 47 Non standardised Non standardised JIS C 4508 Non standardised XCJ XCK-P/ A & T XCK-S XCE XCK-M / L / ML 9007MS XCK-M Denison L 9007T 9007C XC2-J XCK-J XCR

  23. DETECCION ELECTRONICA

  24. DETECCION ELECTRONICA • DETECTORES DE PROXIMIDAD INDUCTIVOS: Pueden detectar sin contacto físico todo tipo de objeto metálico, lo que los hace aptos para el control de presencia o ausencia, detección de paso, de alineación, de congestionamiento, de posicionamiento, de codificación, de conteo, etc. Son utilizados principalmente en aplicaciones industriales: máquinas de fabricación o ensamblaje, máquinas de acondicionamiento, cintas transportadoras, etc.

  25. DETECCION ELECTRONICA • DETECTORES DE PROXIMIDAD INDUCTIVOS: Básicamente están formados por un oscilador, el cual produce un campo electromagnético alterno delante de la cara sensible. Cuando un objeto metálico penetra en ese campo, se inducen en el corrientes parásitas. Estas corrientes producen a su vez un campo magnético que constituye una sobrecarga para el sistema oscilador y reduce la magnitud de las oscilaciones a medida que el objeto se aproxima, hasta que son completamente bloqueadas.

  26. DETECCION ELECTRONICA Señal de salida: es una señal eléctrica del tipo: - “Todo o nada” (0 ó 1) - Analógica. Esta señal es transmitida al módulo procesador (PLC, …) • COMPOSICION DE UN DETECTOR INDUCTIVO: Zona Operativa (detección del objeto) Zona Transformación de Señal: Se procesa la información Zona de Control: Transmite la información

  27. DETECCION ELECTRONICA - TERMINOLOGIA La terminología que define las distancias de detección de los Detectores de Proximidad Inductivos se basa en la norma IEC 947-5-2: • Alcance Nominal (Sn):Es el alcance convencional del detector según el fabricante (dato del catálogo). No tiene en cuenta las dispersiones (fabricación, temperatura ambiente, tensión de alimentación, etc…) • Alcance Real (Sr):Es el alcance medido a la tensión asignada (Vn) y a la temperatura ambiente asignada (Tn). Debe estar comprendido entre el 90% y el 100% del alcance nominal (Sn): • 0.9Sn < Sr < 1.1 Sn • Alcance de Trabajo (Sa): Es el dominio de funcionamiento del aparato. Corresponde al espacio en el que la detección de la placa o pantalla de medida está asegurada, independientemente de las dispersiones de tensión o de temperatura: • 0 < Sa < 0.81 Sn

  28. DETECCION ELECTRONICA - TERMINOLOGIA • ALIMENTACION: Según el modelo, los detectores XS pueden trabajar: • Con una fuente de corriente alterna (AC) • Con una fuente de corriente continua (DC) • Indistintamente en AC o DC Alimentación en corriente alterna: Como todos los componentes electrónicos del detector trabajan en DC, los dispositivos que son alimentados en AC poseen un rectificador y un regulador internamente para poder convertir la tensión de alimentación AC en DC.

  29. DETECTORES DE PROXIMIDAD INDUCTIVOS • PROTECCIONES: • Muchos de los detectores XS están protegidos contra cortocircuitos y sobrecargas. Según el tipo de alimentación (AC o DC), las protecciones actúan de forma distinta. • Grados de protección: • IP67: Protegidos contra inmersión según norma IEC 529 (1 m. De profundidad durante 30 min.) (Series XS1 / XS2 N) • IP68: Protegidos contra inmersión durante tiempos prolongados (+ de 1m, 1500 horas, de 5 a 60 bars de presión, en cambios de temperatura 20° a 70°) (Series XS1 / XS2 M y XS4 P). • Clase II: Aislamiento eléctrico según estándares de la norma IEC 536 la cual determina la protección por descargas eléctricas. • Otras protecciones: inmunidad a interferencias eléctricas, compatibilidad electromagnética, descargas electrostáticas, ondas de radio.

  30. DETECTORES DE PROXIMIDAD INDUCTIVOS - APLICACIONES

  31. DETECTORES DE PROXIMIDAD INDUCTIVOS - APLICACIONES

  32. DETECTORES DE PROXIMIDAD INDUCTIVOS • La serie XS se divide en: • Serie metálica para ambientes secos (máquinas de ensamblaje) • Serie metálica para ambientes con presencia de aceites (máquinas industriales) • Serie plástica para ambientes químicamente agresivos (industria agro-alimentaria)

  33. DETECCION ELECTRONICA • DETECTORES DE PROXIMIDAD CAPACITIVOS (TIPO XT): Se compone básicamente de un oscilador, cuyos condensadores constituyen la cara sensible. El oscilador produce un campo eléctrico circular en los alrededores del detector. La ventaja de los detectores capacitivos es que pueden detectar objetos no conductores como líquidos, vidrio, madera, plástico y otros. Su principal inconveniente es que son demasiados sensibles.

  34. DETECCION ELECTRONICA • DETECTORES DE PROXIMIDAD FOTOELECTRICOS (TIPO XU): La serie de detectores fotoeléctricos permite la detección de objetos de cualquier naturaleza (opacos, transparentes, reflectantes) dentro de las más diversas aplicaciones industriales y terciarias. Los detectores fotoeléctricos Serie XU vienen en cinco versiones básicas: • Sistema de BARRERA • Sistema REFLEX • Sistema REFLEX POLARIZADO • Sistema AUTO REFLEX • Sistema AUTO REFLEX CON BORRADO EN PLANO POSTERIOR

  35. (E) (R) (E/R) (E/R) (E/R) (E/R) (E/R) DETECTORES FOTOELECTRICOS

  36. DETECCION - COMPARACION
