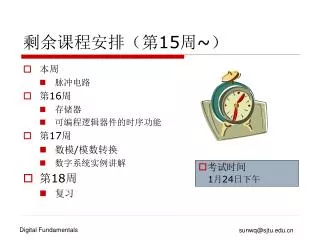

剩余课程安排（第15周~） • 本周 • 脉冲电路 • 第16周 • 存储器 • 可编程逻辑器件的时序功能 • 第17周 • 数模/模数转换 • 数字系统实例讲解 • 第18周 • 复习 • 考试时间 1月24日下午

脉冲波型的产生和整形 孙卫强内容参见《数字技术基础》第6章，该部分内容可以从课程主页下载电子版。http://front.sjtu.edu.cn/~sunwq/dc06/

内容提要 • 施密特触发器及其应用 • 单稳态触发器 • 多谐振荡器 • 555定时器及其应用

施密特触发器(Schmitt Trigger) VIN=2.5V=VTH 这点的电压受G1输出电压钳制，比较稳定这点的电压受G2输出电压钳制，比较稳定反相器的输入输出特性曲线注意G1的输入阻抗非常大

施密特触发器(Schmitt Trigger) VIN=VTH 输入电压为低并逐渐升高时：注意G1的输入阻抗非常大，所以计算电压时可以不考虑反相器的输入输出特性曲线

施密特触发器(Schmitt Trigger) VIN=VTH 输入电压为低并逐渐升高时：注意G1的输入阻抗非常大，所以计算电压时可以不考虑反相器的输入输出特性曲线当G1和G2即将翻转时，vI’上的电压为VTH Vo为0，所以 vI＝R2∙VTH/(R1+R2) ＝VT+ 该电压称为正向阈值电压

施密特触发器(Schmitt Trigger) VIN=VTH 输入电压为高并逐渐降低时：注意G1的输入阻抗非常大，所以计算电压时可以不考虑反相器的输入输出特性曲线当G1和G2即将翻转时，vI‘上的电压为VTH Vo为1，所以＝VT- 该电压称为负向阈值电压

施密特触发器 • 当输入电平由低电平开始逐渐升高 • 当升高到VT+时电路翻转，输出快速变高 • 当输入电平由高电平开始逐渐降低 • 当降低到VT-时电路翻转，输出快速变低注意类比反相器！ VT+＝R2∙VTH/(R1+R2) VT+- VT-=VDD∙R1/R2

施密特触发器的电压传输特性 VT+＝R2∙VTH/(R1+R2) VT+- VT-=VDD∙R1/R2 VT+ VT-

其它的施密特触发器类型 • TTL门电路接成的施密特触发器 • 集成施密特触发器了解一下

施密特触发器的应用 施密特触发器的输入输出关系反相器的输入输出关系

单稳态触发器 • 最简单的单稳态电路 • 脉冲检测电路（用于时钟沿的检测） • 微分型的单稳态触发器和积分型的单稳态触发器 • 都是靠RC电路冲放电来维持暂稳态

积分型的单稳态触发器 正脉冲触发脉冲的宽度取决于RC电路

环形振荡器 一个周期是6×tpd

环形振荡器

555定时器电路结构 带复位端的SR锁存器

c b e 555电路的组成模块 • 比较器↓ • 锁存器↓ 正相输入端VI+ 当VI+>VI-时，输出1 当VI+<VI-时，输出0 VI- 反相输入端两个输入端都具有非常高的输入阻抗 • 三极管↓

R S 555定时器的功能表当VCO悬空时的电压是2/3Vcc 当VCO悬空时的电压是1/3Vcc

用555定时器接成施密特触发器 2/3Vcc 1/3Vcc

将555定时器接成单稳态触发器 tw 2/3Vcc tw大小和RC值有关稳定的状态下vo=0

将555定时器接成多谐振荡器

作业 • Digital Fundamentals • 第8章34、35 • 数字电子技术(阎石) • 第6章6.29 (第6章从课程主页下载)
