  1. 英国Endecotts 世界顶级标准振荡筛 主讲：Amy

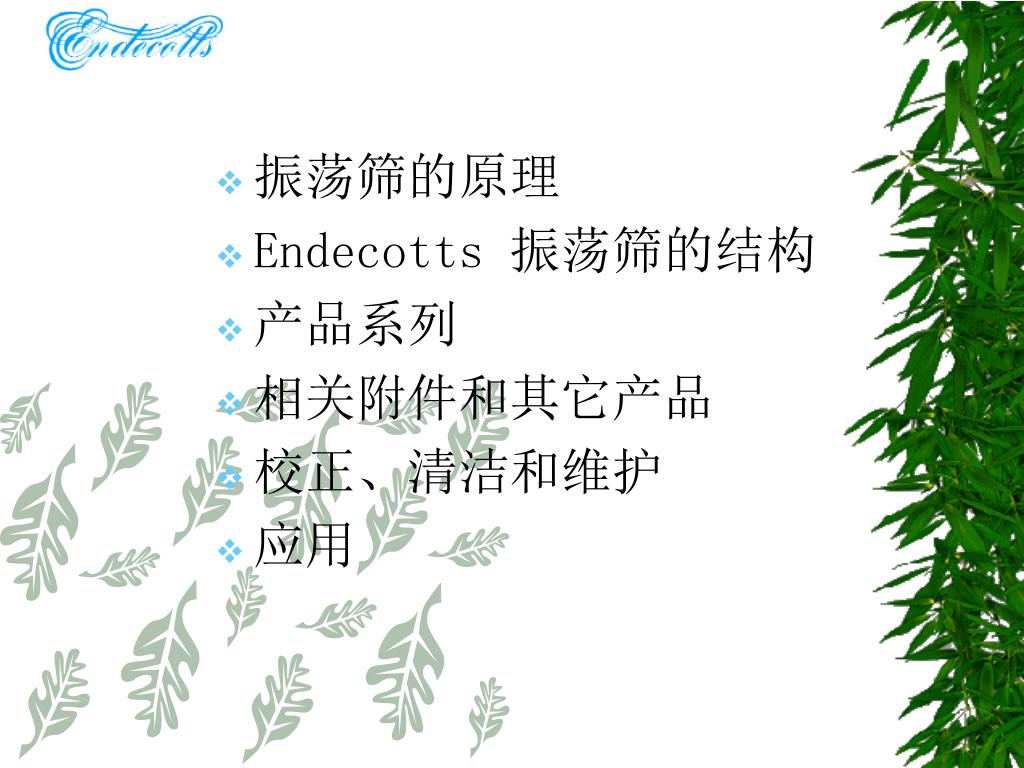

  2. 振荡筛的原理 • Endecotts 振荡筛的结构 • 产品系列 • 相关附件和其它产品 • 校正、清洁和维护 • 应用

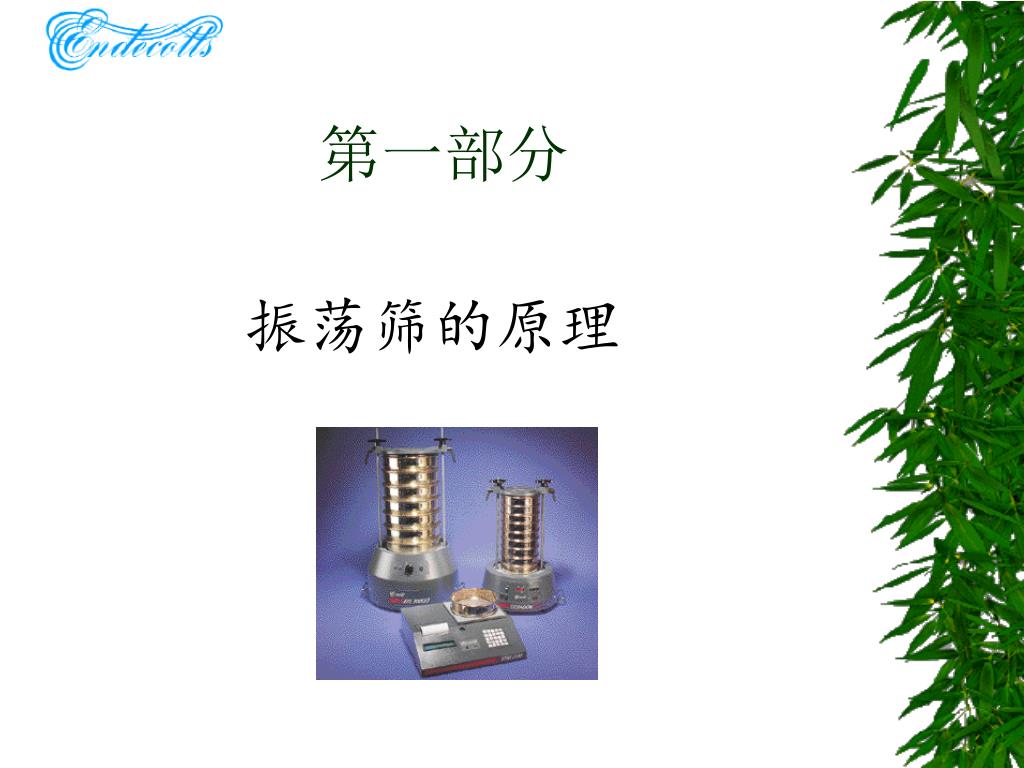

  3. 第一部分 振荡筛的原理

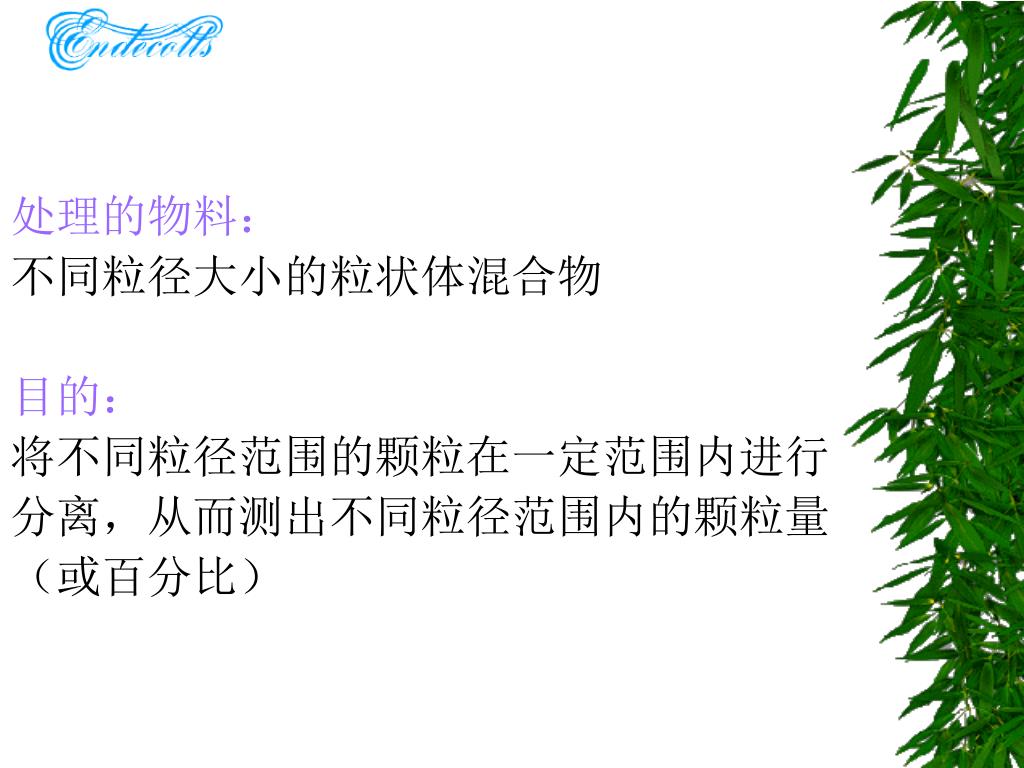

  4. 处理的物料： 不同粒径大小的粒状体混合物 目的： 将不同粒径范围的颗粒在一定范围内进行 分离，从而测出不同粒径范围内的颗粒量 （或百分比）

  5. 设计原理： 利用 “同极相斥，异极相吸”的电磁特性， 改变电磁线圈的极性，使线圈上部的磁 铁被不停地交替吸引和排斥，从而带动 筛体上下振动。

  6. 将样本进行垂直振动，并使其翻转滚 动。充分利用整个筛网面积，以使在 最短时间内达到最佳筛分效果。

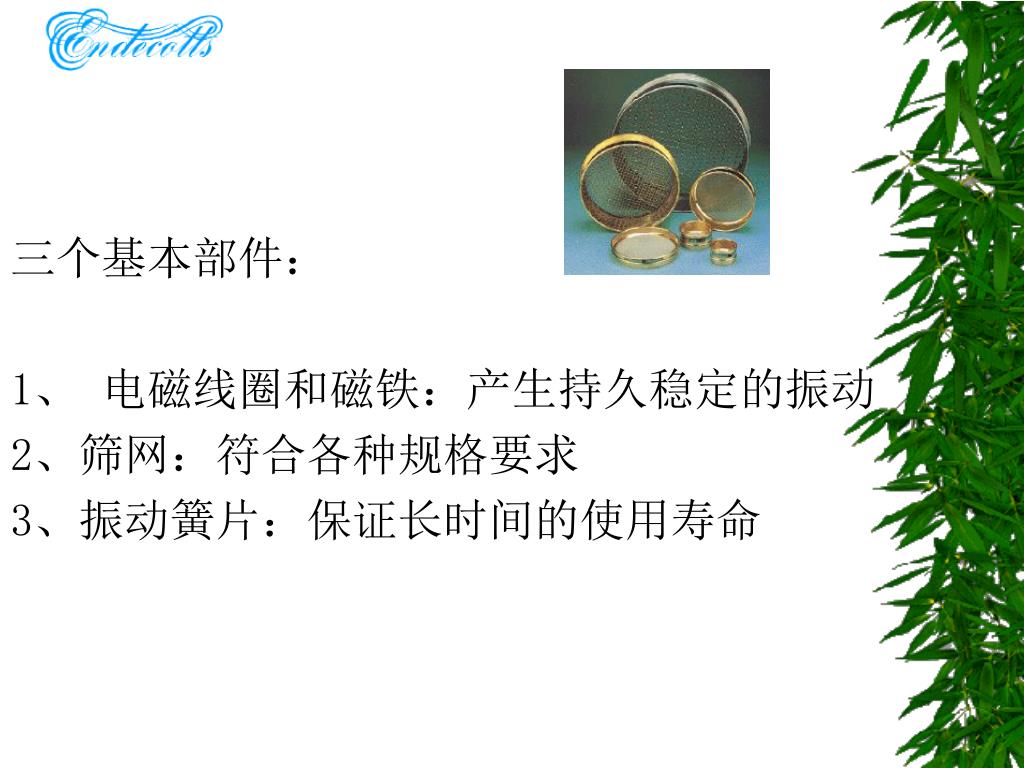

  7. 三个基本部件： 1、 电磁线圈和磁铁：产生持久稳定的振动 2、筛网：符合各种规格要求 3、振动簧片：保证长时间的使用寿命

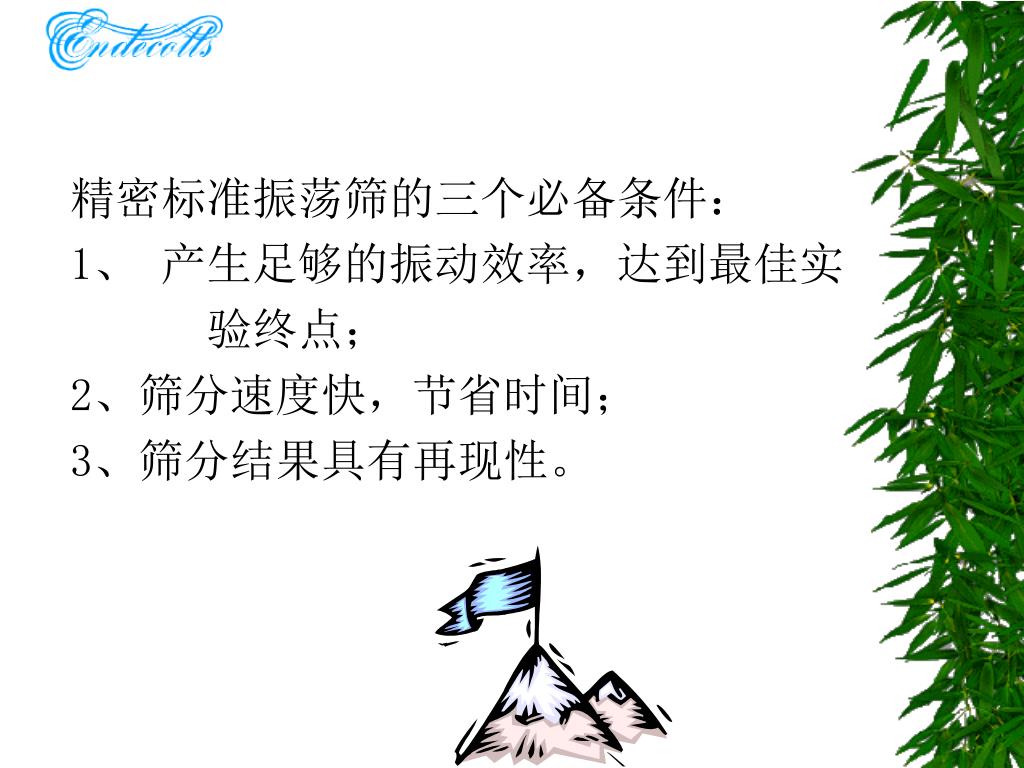

  8. 精密标准振荡筛的三个必备条件： 1、 产生足够的振动效率，达到最佳实 验终点； 2、筛分速度快，节省时间； 3、筛分结果具有再现性。

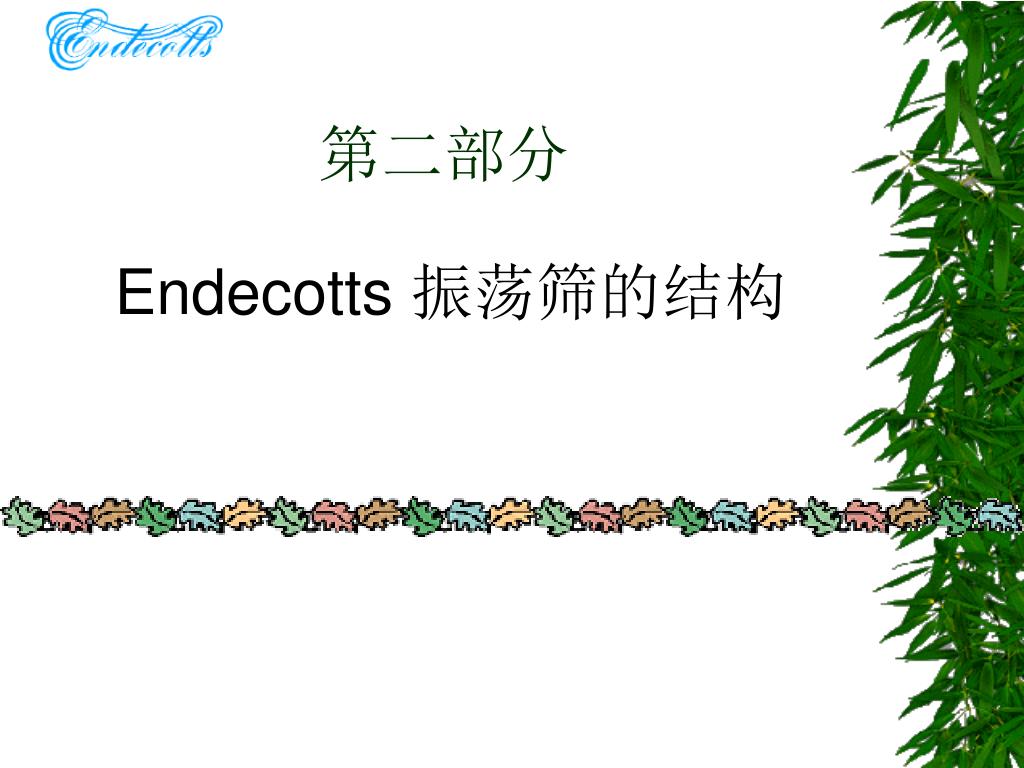

  9. 第二部分 Endecotts 振荡筛的结构

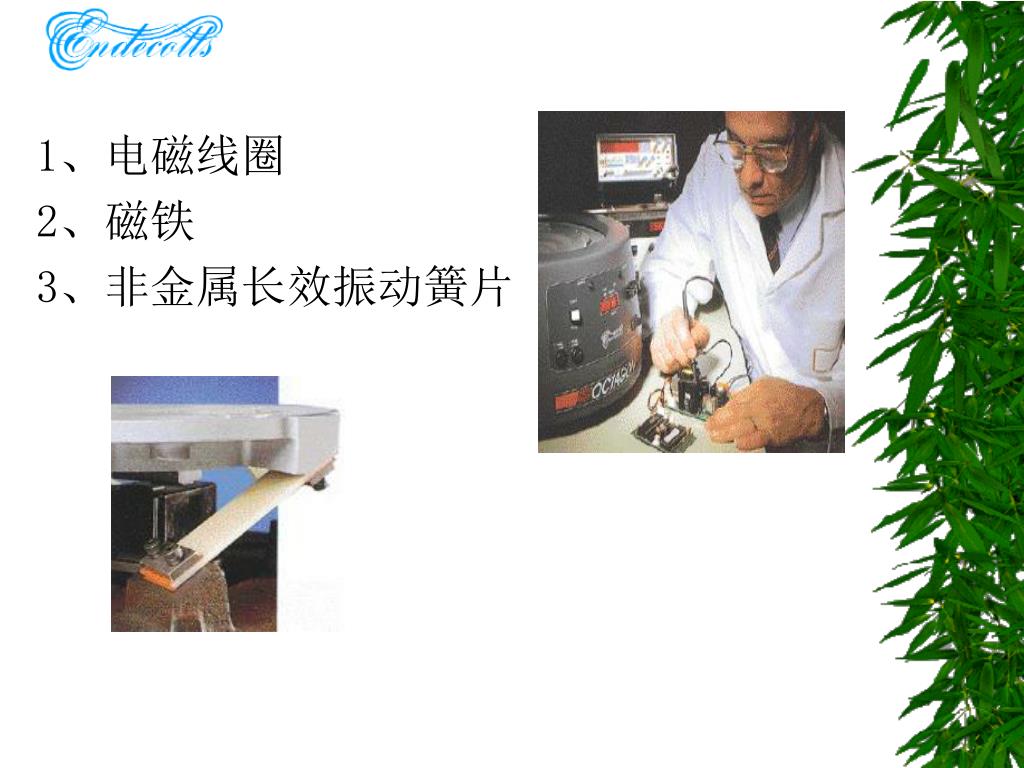

  10. 1、电磁线圈 2、磁铁 3、非金属长效振动簧片

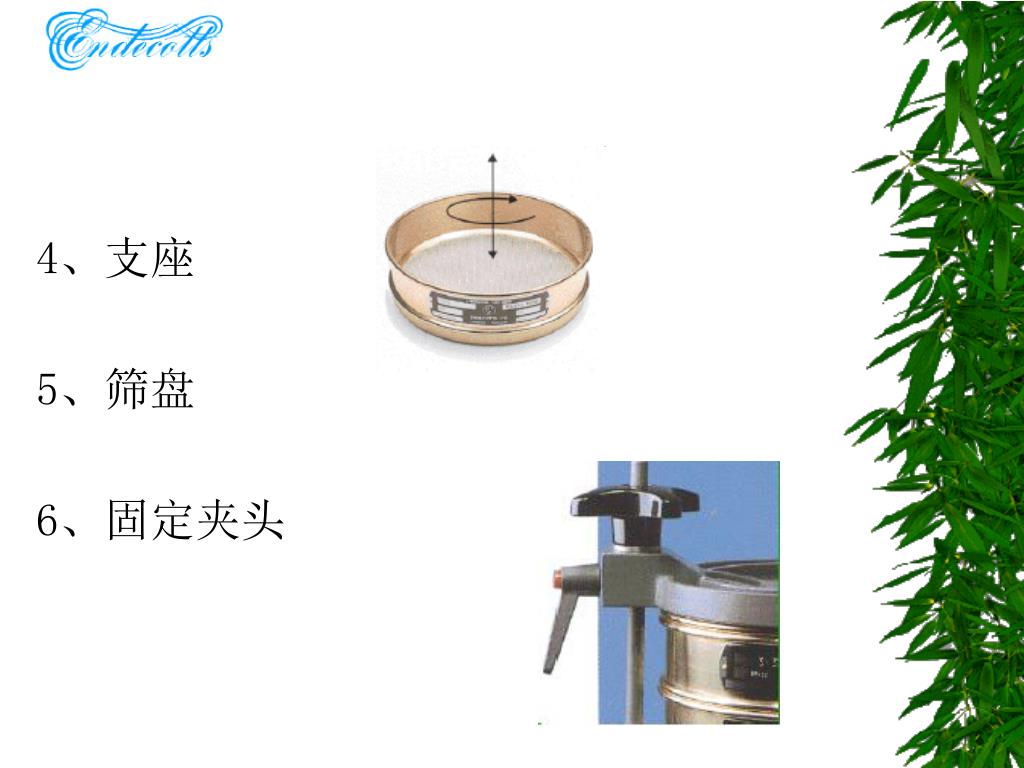

  11. 4、支座 5、筛盘 6、固定夹头

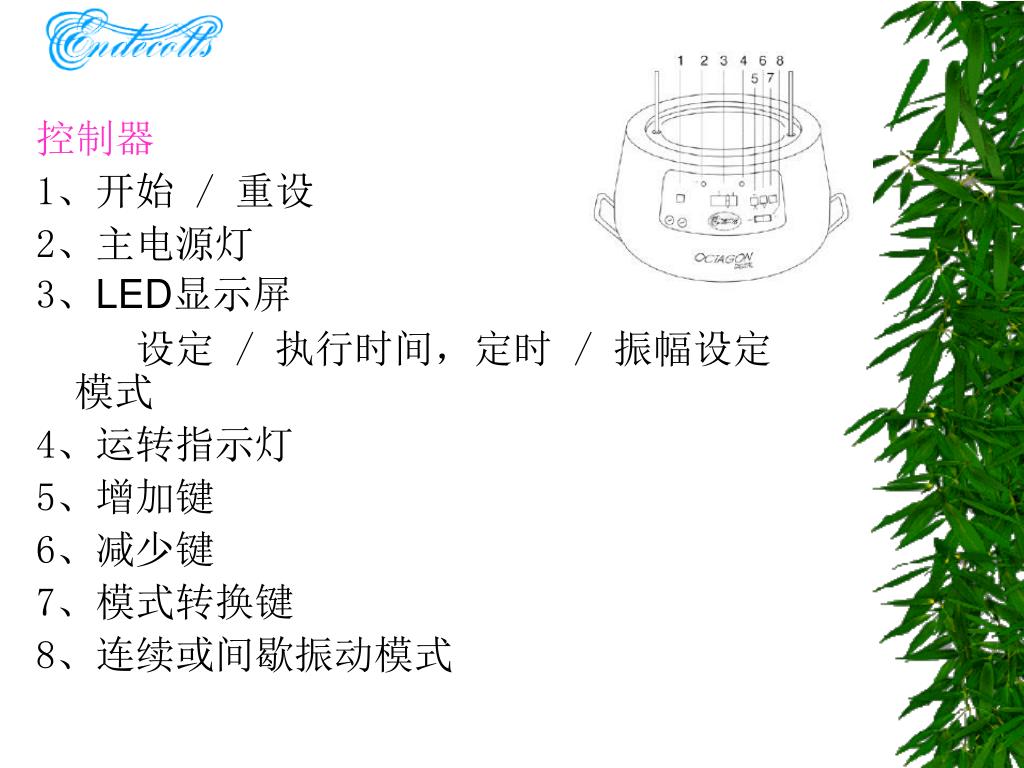

  12. 控制器 1、开始 / 重设 2、主电源灯 3、LED显示屏 设定 / 执行时间，定时 / 振幅设定模式 4、运转指示灯 5、增加键 6、减少键 7、模式转换键 8、连续或间歇振动模式

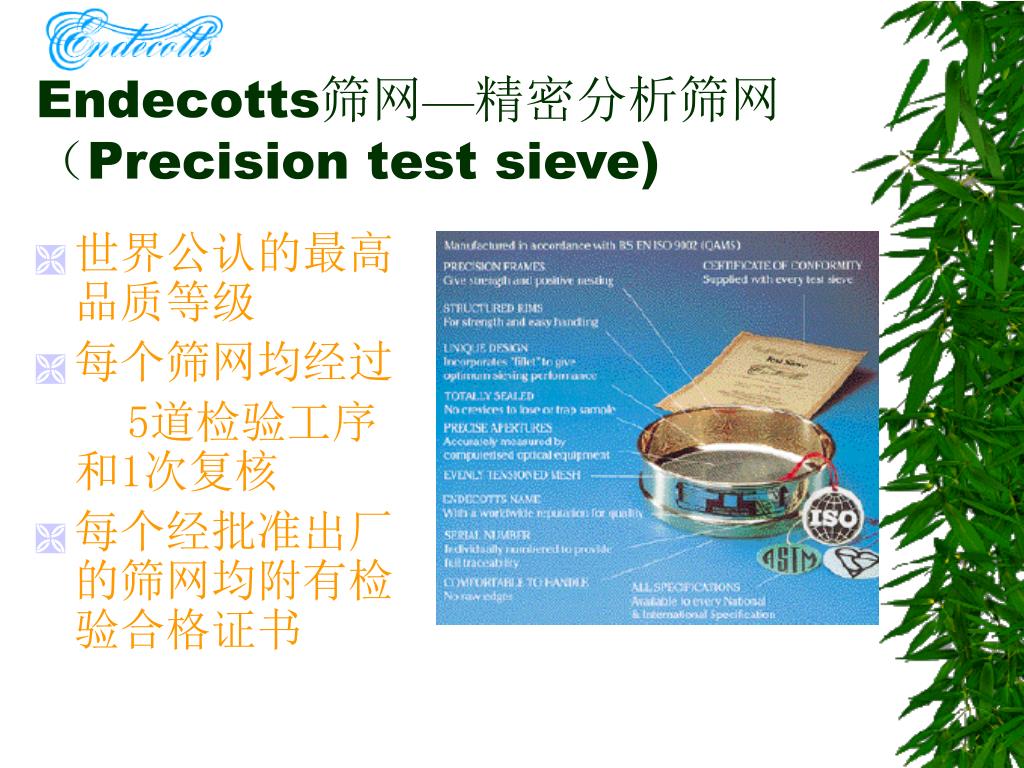

  13. Endecotts筛网—精密分析筛网（Precision test sieve) • 世界公认的最高品质等级 • 每个筛网均经过 5道检验工序和1次复核 • 每个经批准出厂的筛网均附有检验合格证书

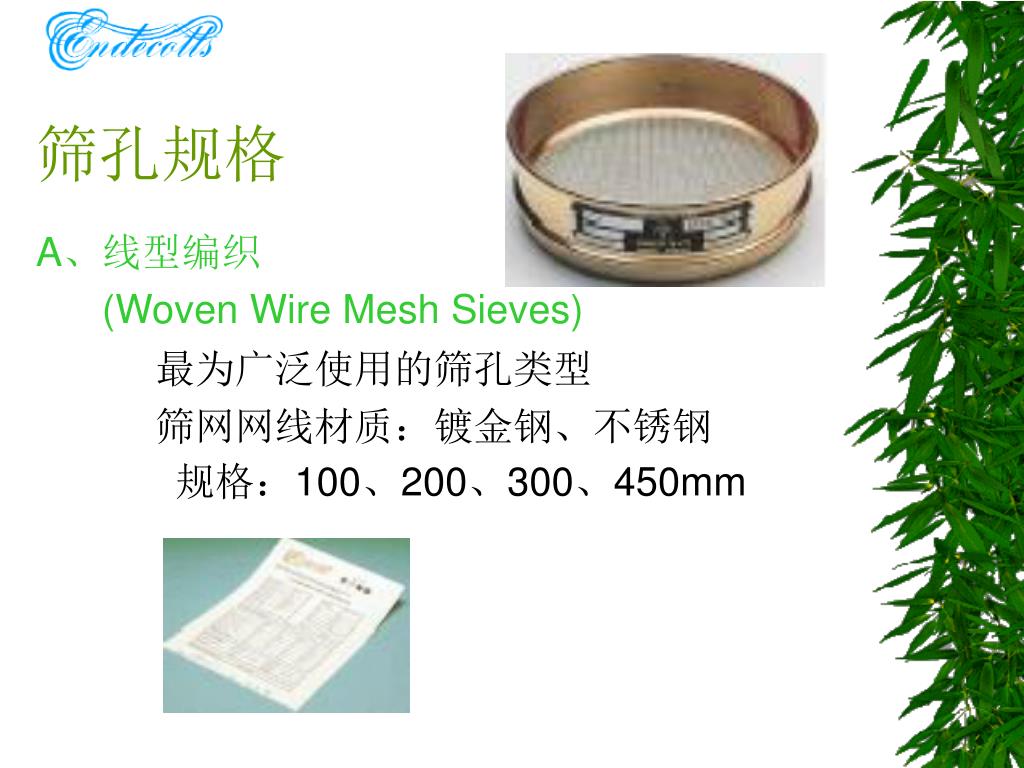

  14. 筛孔规格 A、线型编织 (Woven Wire Mesh Sieves) 最为广泛使用的筛孔类型 筛网网线材质：镀金钢、不锈钢 规格：100、200、300、450mm

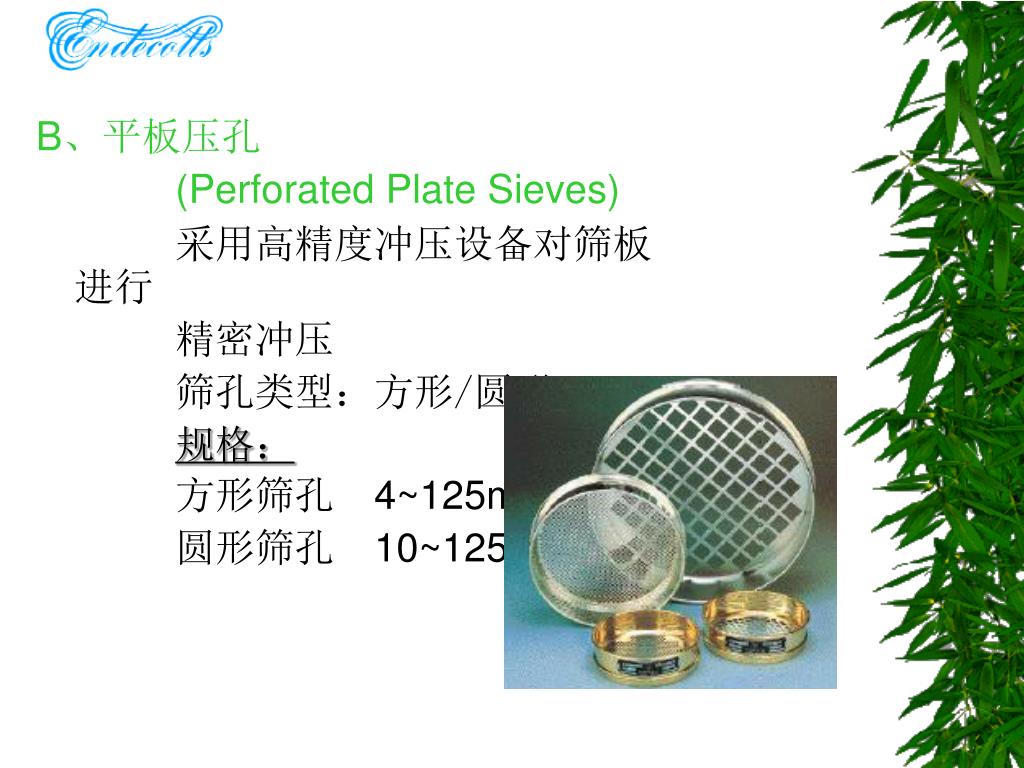

  15. B、平板压孔 (Perforated Plate Sieves) 采用高精度冲压设备对筛板进行 精密冲压 筛孔类型：方形/圆形 规格： 方形筛孔 4~125mm 圆形筛孔 10~125mm

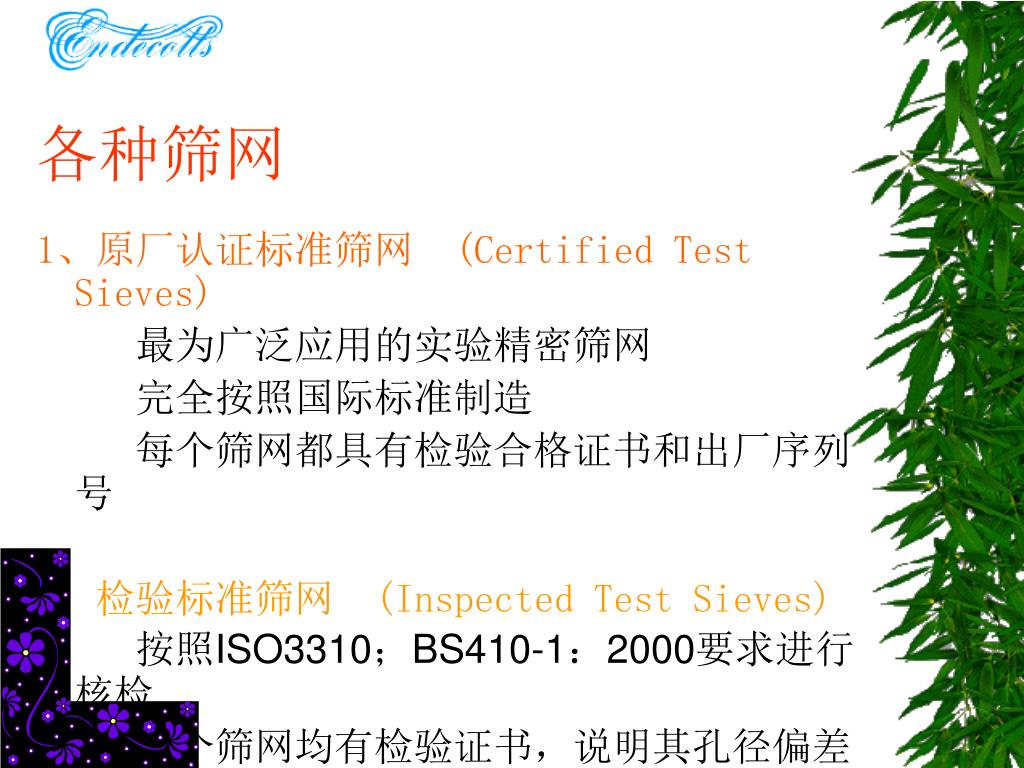

  16. 各种筛网 1、原厂认证标准筛网 (Certified Test Sieves) 最为广泛应用的实验精密筛网 完全按照国际标准制造 每个筛网都具有检验合格证书和出厂序列号 2、检验标准筛网 (Inspected Test Sieves) 按照ISO3310；BS410-1：2000要求进行核检 每个筛网均有检验证书，说明其孔径偏差

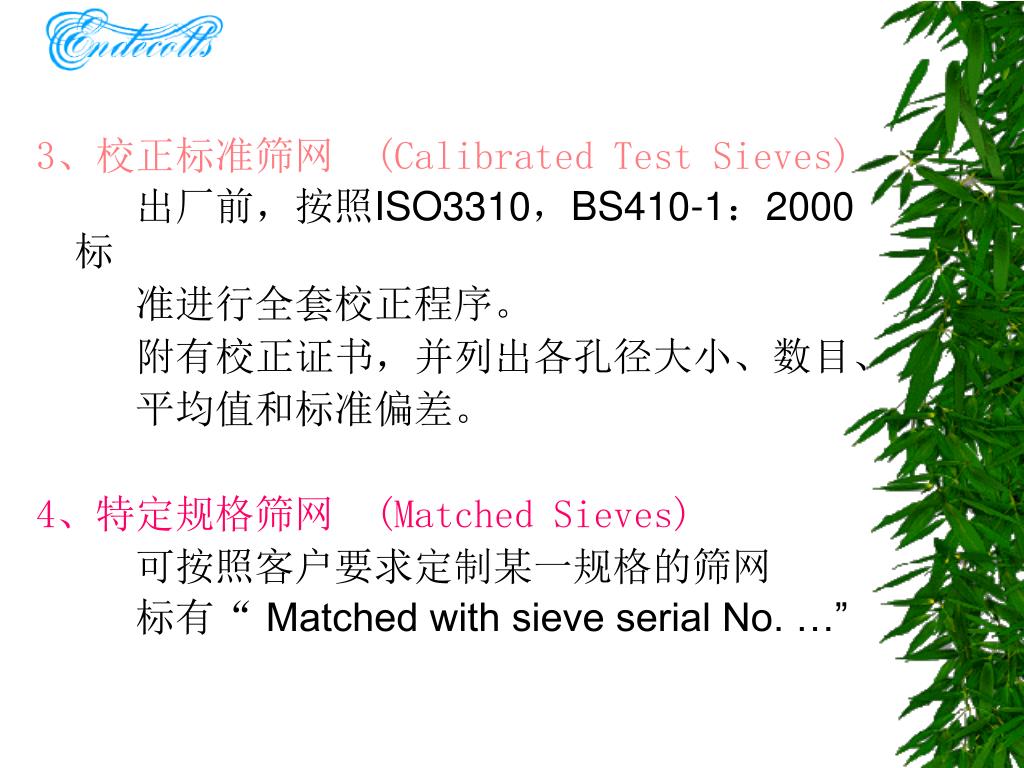

  17. 3、校正标准筛网 (Calibrated Test Sieves) 出厂前，按照ISO3310，BS410-1：2000标 准进行全套校正程序。 附有校正证书，并列出各孔径大小、数目、 平均值和标准偏差。 4、特定规格筛网 (Matched Sieves) 可按照客户要求定制某一规格的筛网 标有“ Matched with sieve serial No. …”

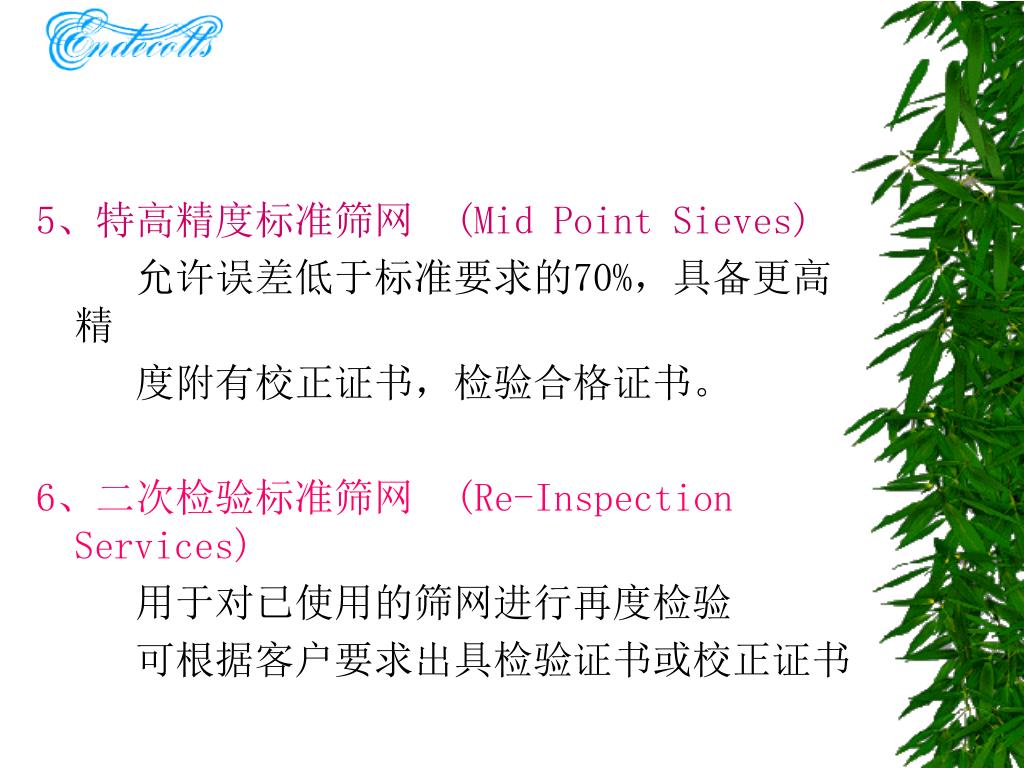

  18. 5、特高精度标准筛网 (Mid Point Sieves) 允许误差低于标准要求的70%，具备更高精 度附有校正证书，检验合格证书。 6、二次检验标准筛网 (Re-Inspection Services) 用于对已使用的筛网进行再度检验 可根据客户要求出具检验证书或校正证书

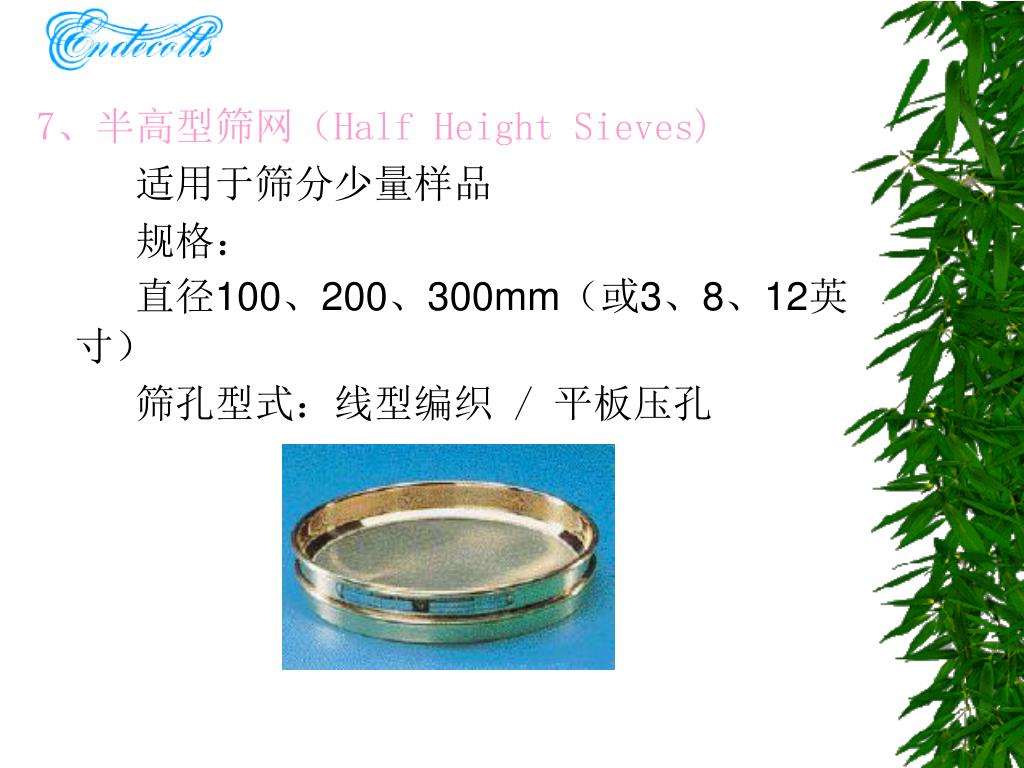

  19. 7、半高型筛网（Half Height Sieves) 适用于筛分少量样品 规格： 直径100、200、300mm（或3、8、12英寸） 筛孔型式：线型编织 / 平板压孔

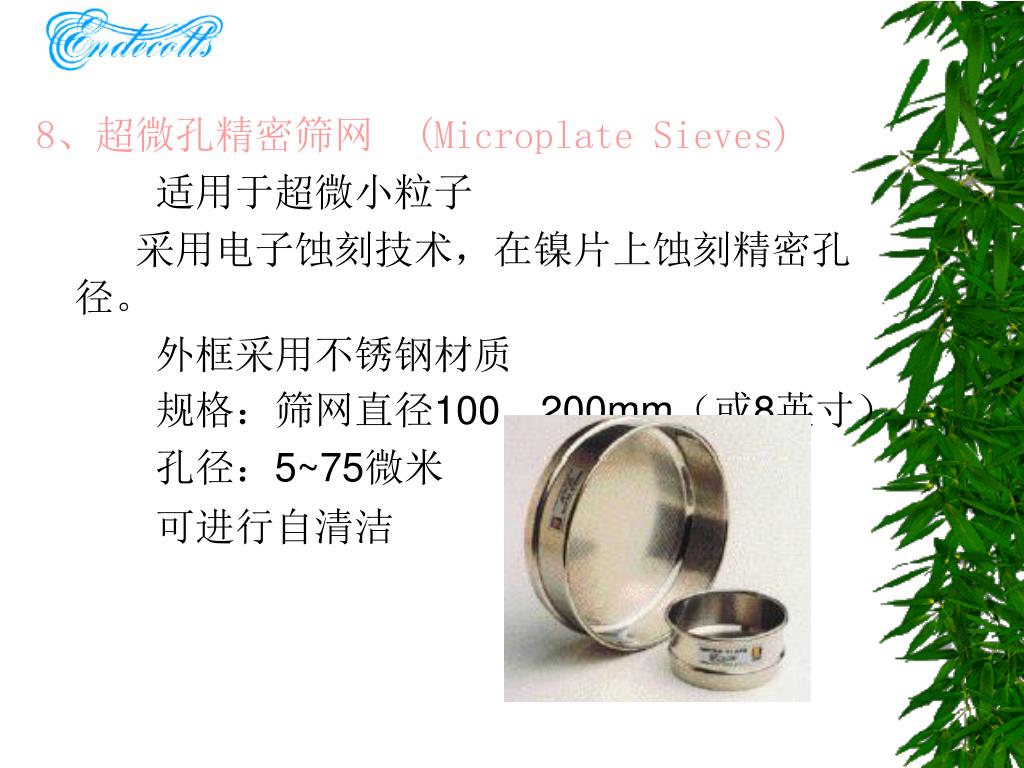

  20. 8、超微孔精密筛网 (Microplate Sieves) 适用于超微小粒子 采用电子蚀刻技术，在镍片上蚀刻精密孔径。 外框采用不锈钢材质 规格：筛网直径100、200mm（或8英寸） 孔径：5~75微米 可进行自清洁

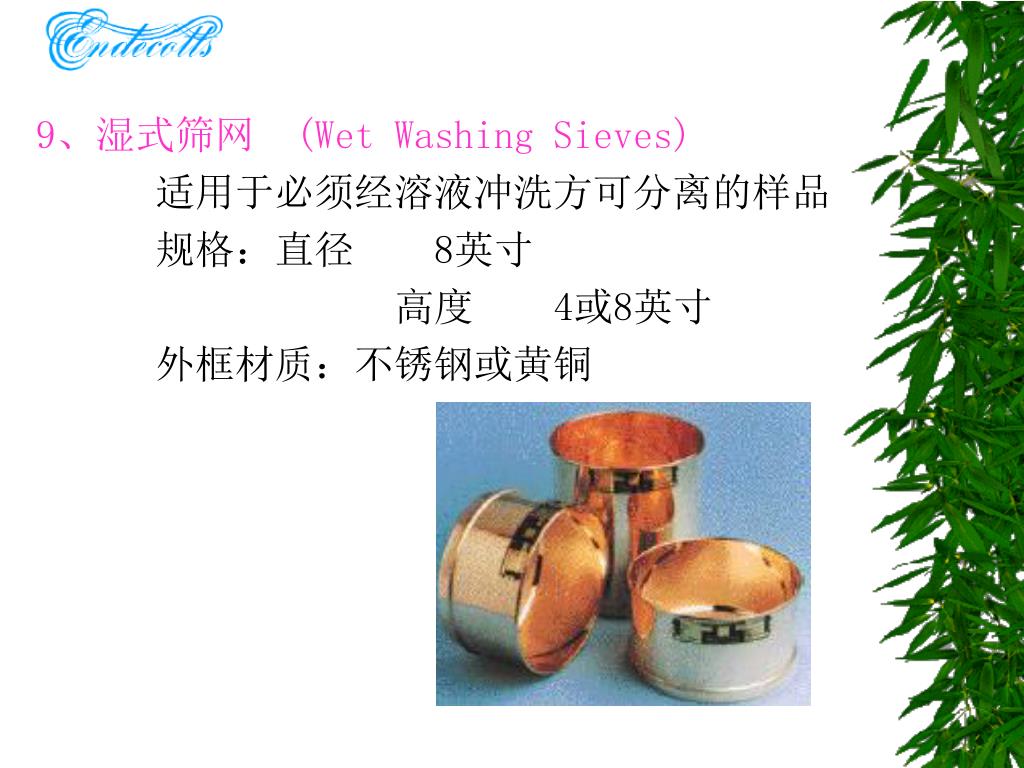

  21. 9、湿式筛网 (Wet Washing Sieves) 适用于必须经溶液冲洗方可分离的样品 规格：直径 8英寸 高度 4或8英寸 外框材质：不锈钢或黄铜

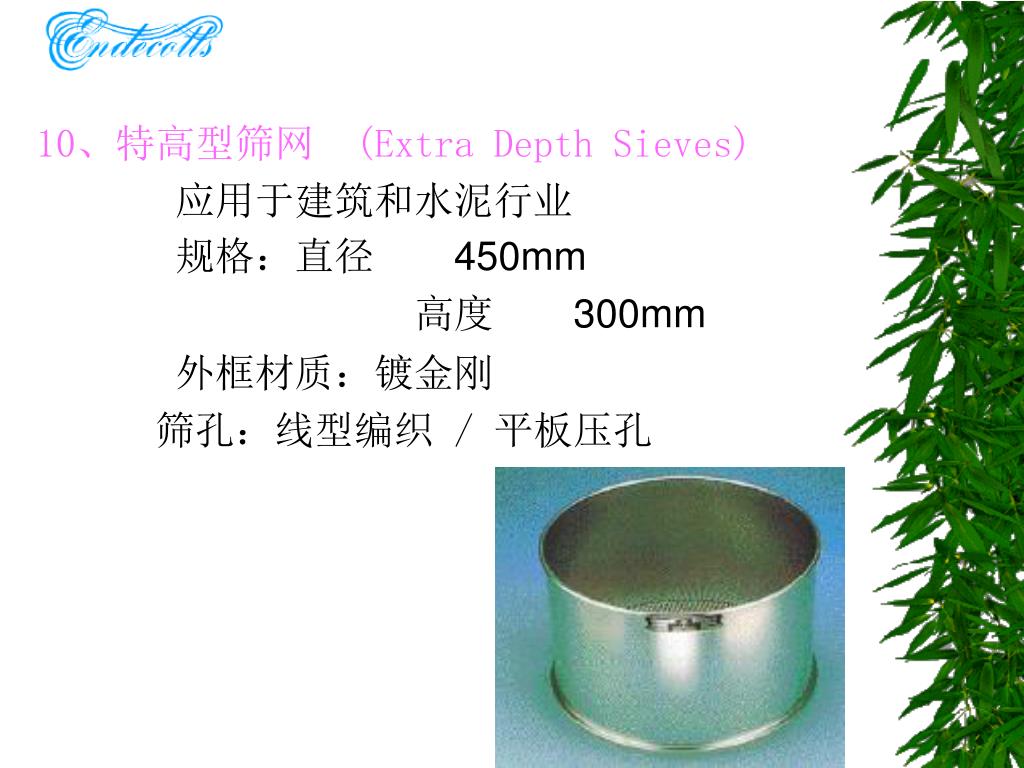

  22. 10、特高型筛网 (Extra Depth Sieves) 应用于建筑和水泥行业 规格：直径 450mm 高度 300mm 外框材质：镀金刚 筛孔：线型编织 / 平板压孔

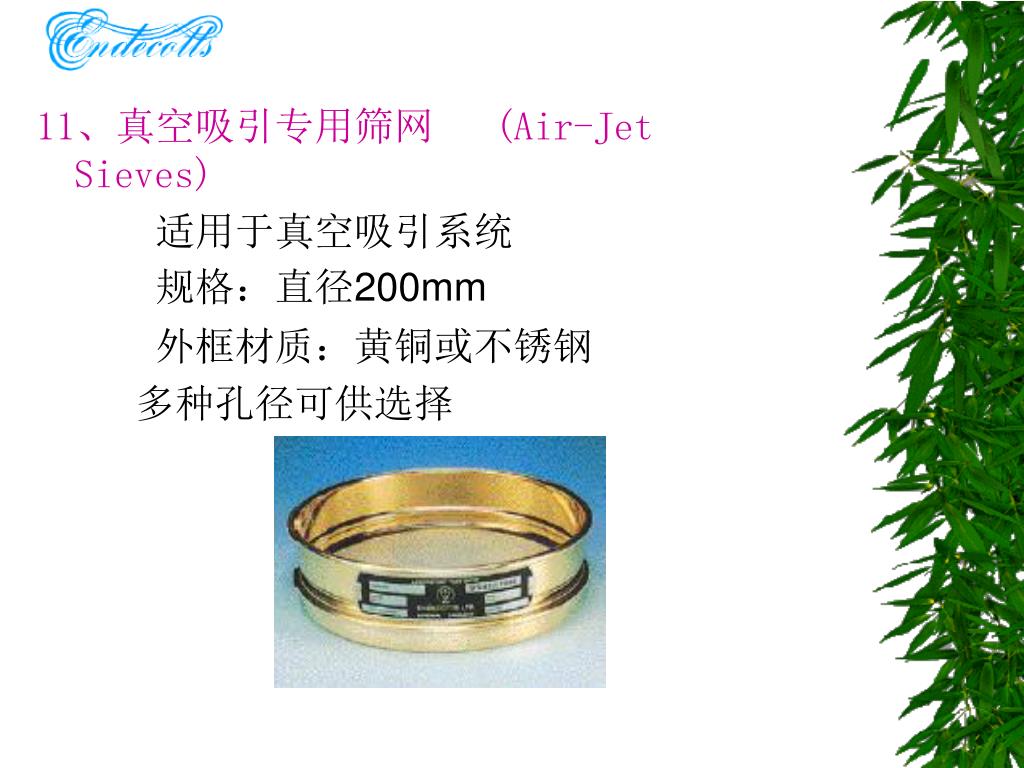

  23. 11、真空吸引专用筛网 (Air-Jet Sieves) 适用于真空吸引系统 规格：直径200mm 外框材质：黄铜或不锈钢 多种孔径可供选择

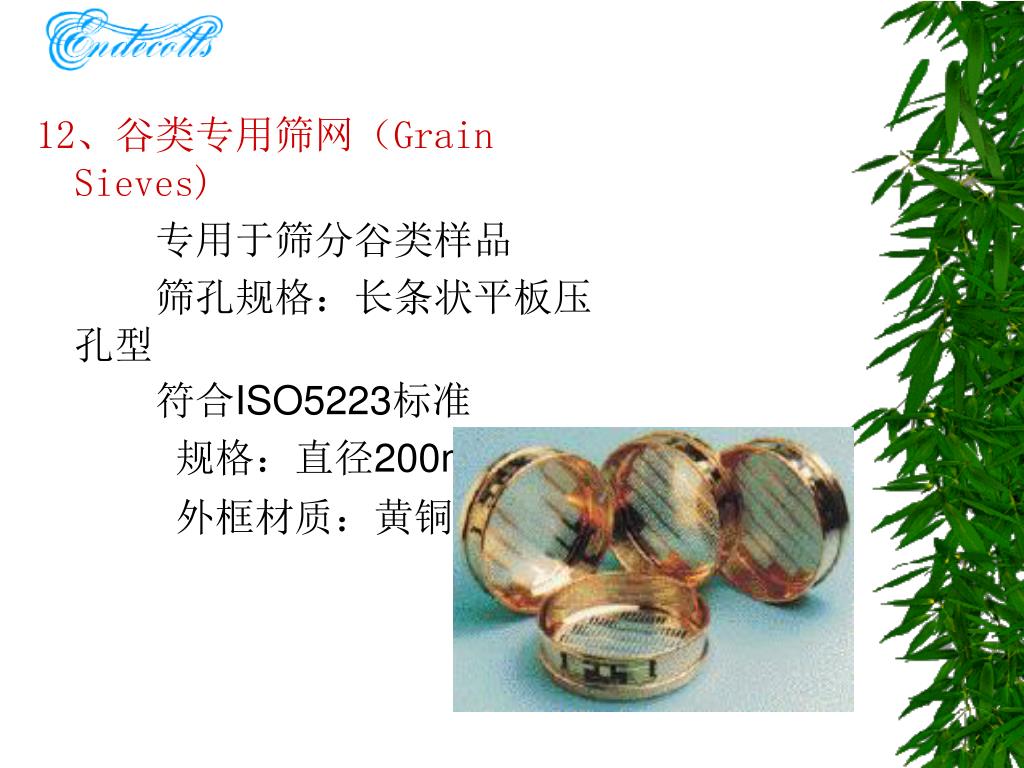

  24. 12、谷类专用筛网（Grain Sieves) 专用于筛分谷类样品 筛孔规格：长条状平板压孔型 符合ISO5223标准 规格：直径200mm 外框材质：黄铜

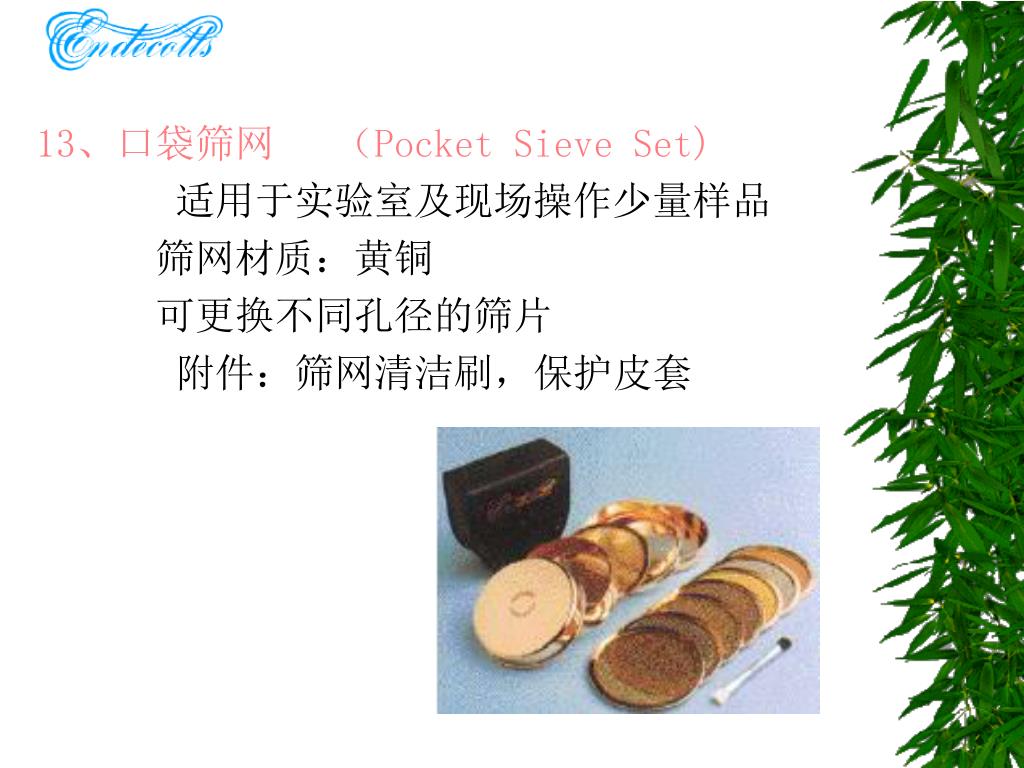

  25. 13、口袋筛网 （Pocket Sieve Set) 适用于实验室及现场操作少量样品 筛网材质：黄铜 可更换不同孔径的筛片 附件：筛网清洁刷，保护皮套

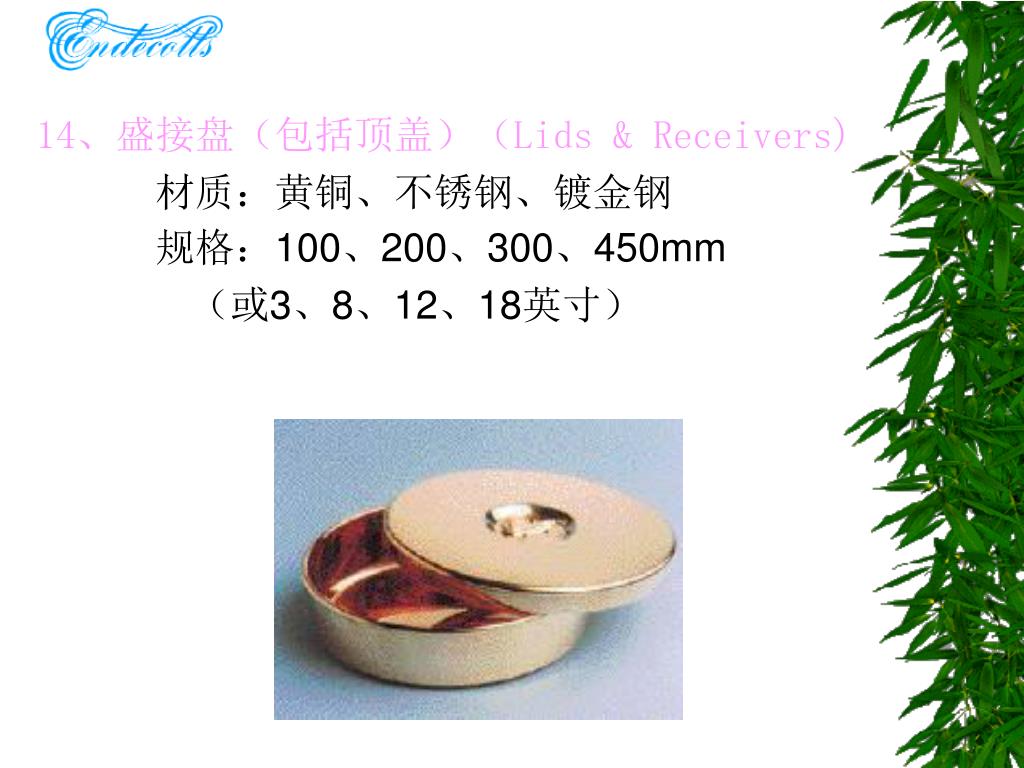

  26. 14、盛接盘（包括顶盖）（Lids & Receivers) 材质：黄铜、不锈钢、镀金钢 规格：100、200、300、450mm （或3、8、12、18英寸）

  27. Endecotts筛网规格表

  28. 第三部分 产品系列

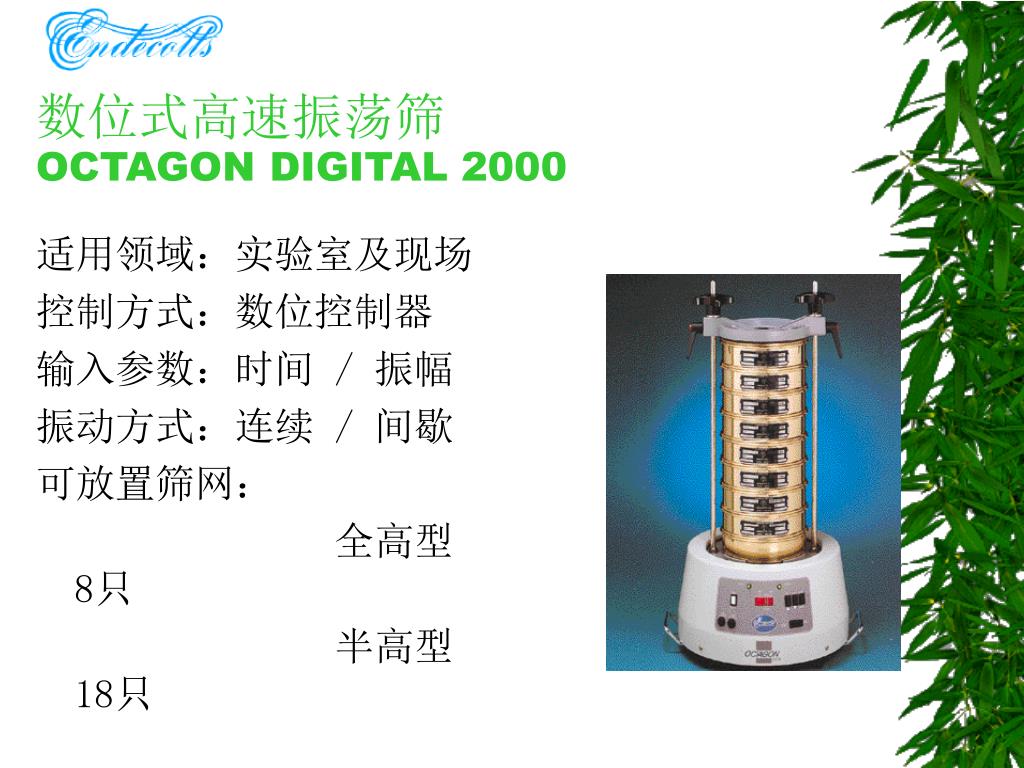

  29. 数位式高速振荡筛OCTAGON DIGITAL 2000 适用领域：实验室及现场 控制方式：数位控制器 输入参数：时间 / 振幅 振动方式：连续 / 间歇 可放置筛网： 全高型 8只 半高型 18只

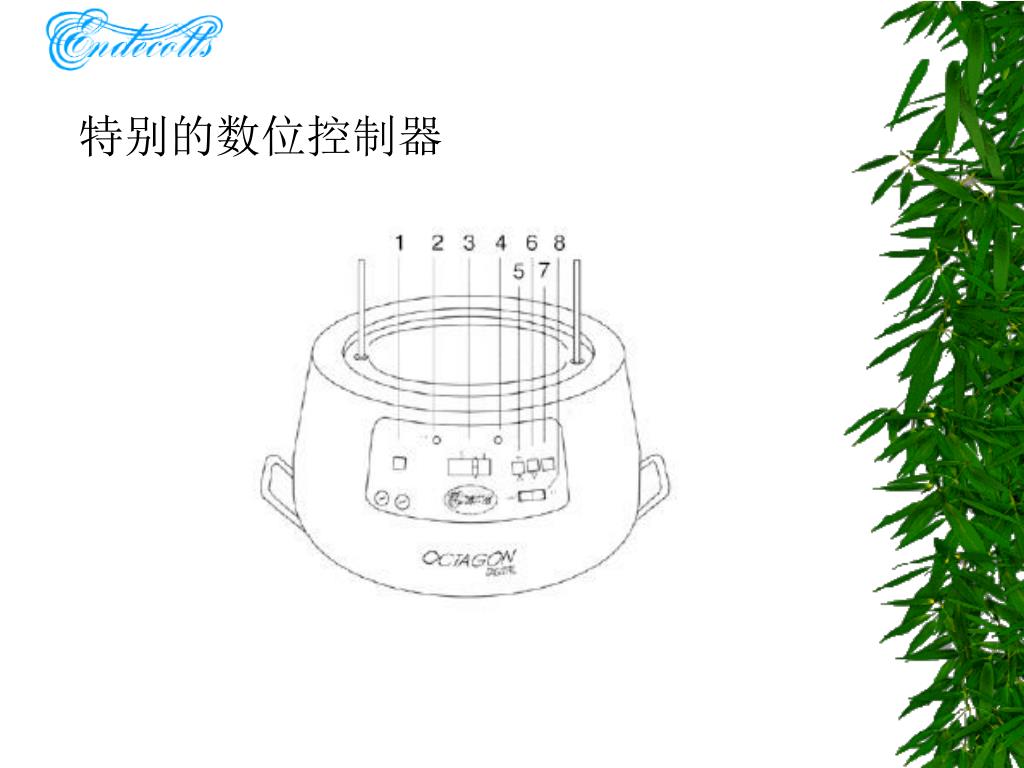

  30. 特别的数位控制器

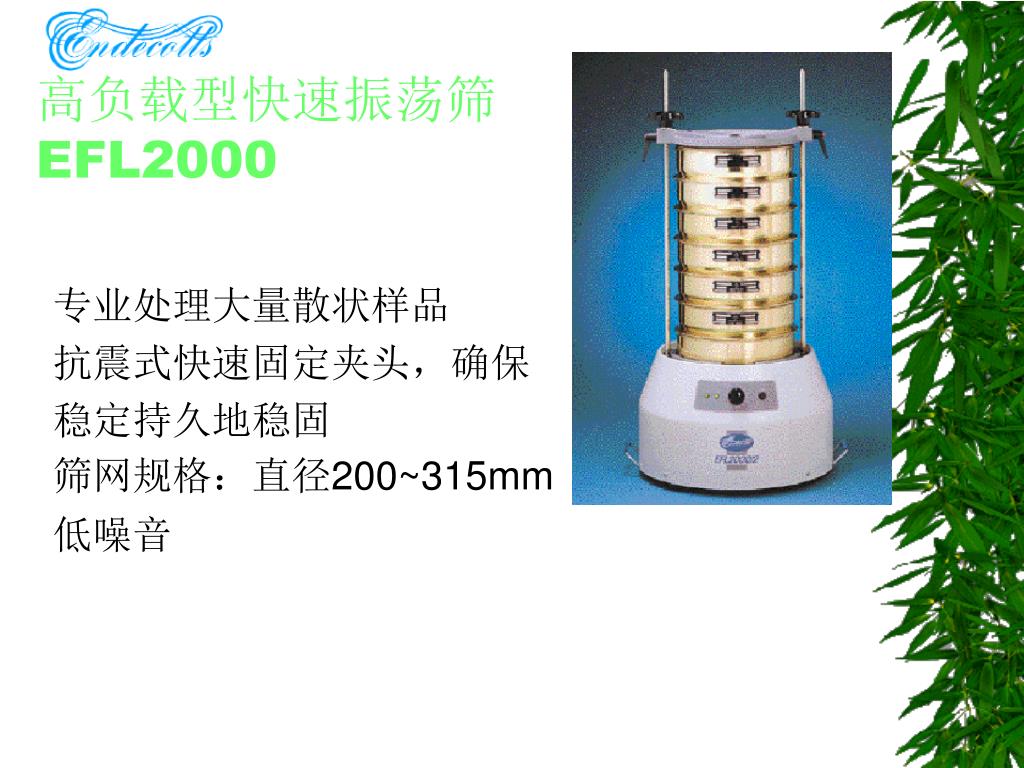

  31. 高负载型快速振荡筛EFL2000 专业处理大量散状样品 抗震式快速固定夹头，确保 稳定持久地稳固 筛网规格：直径200~315mm 低噪音

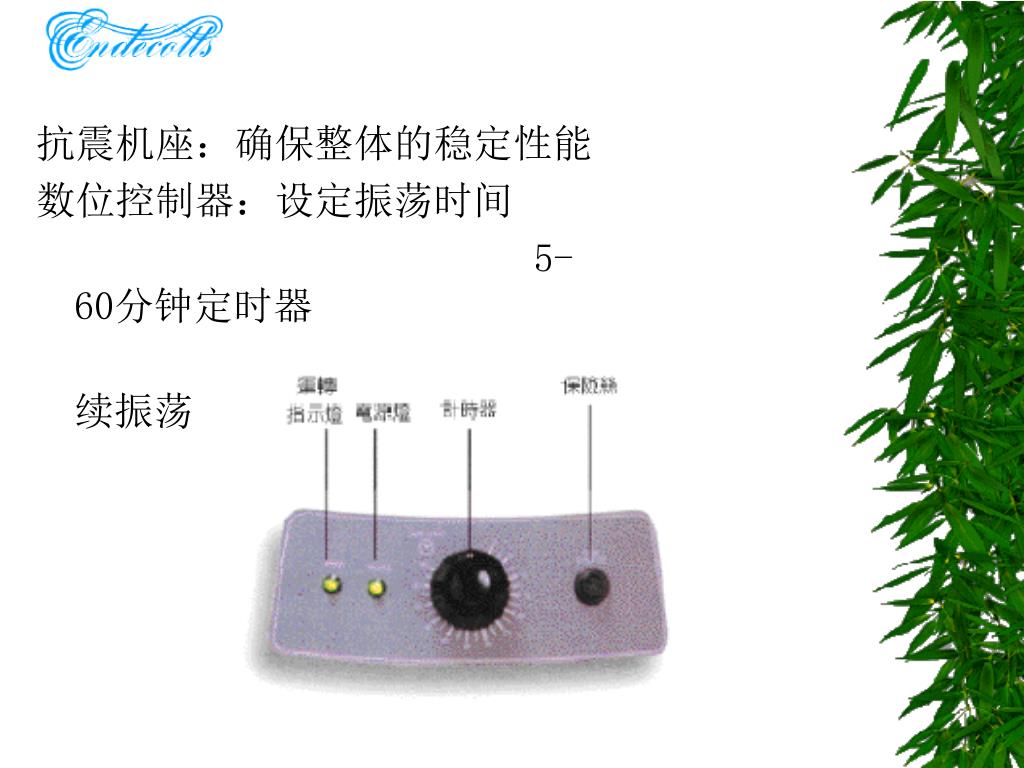

  32. 抗震机座：确保整体的稳定性能 数位控制器：设定振荡时间 5-60分钟定时器 可连续振荡

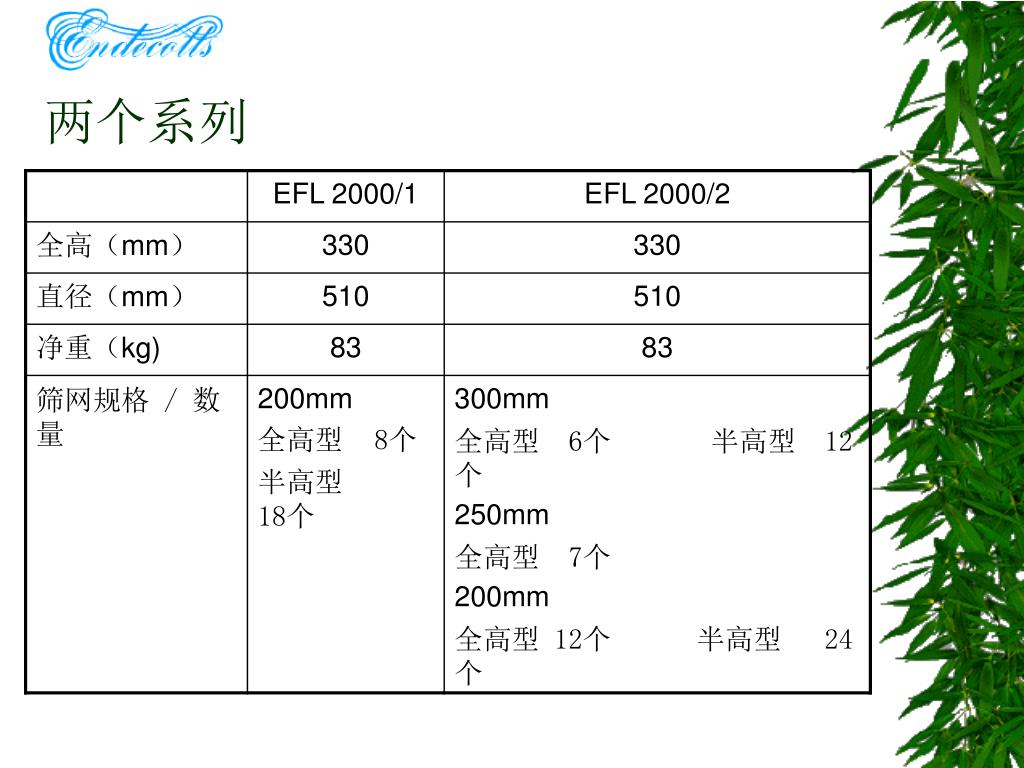

  33. 两个系列

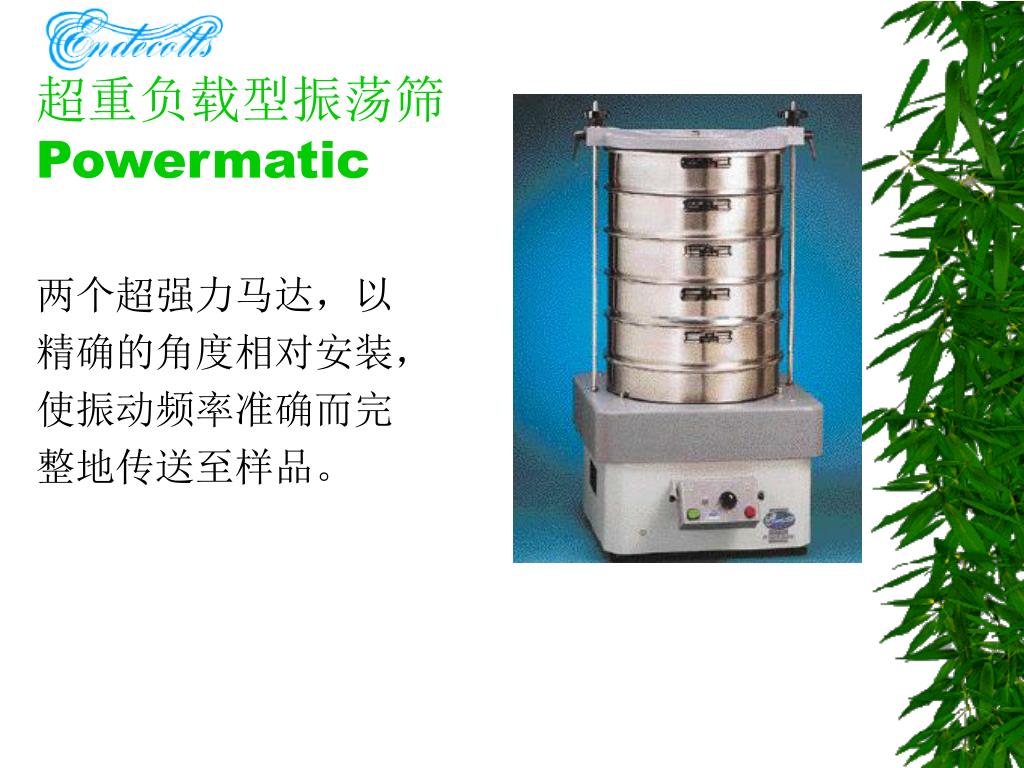

  34. 超重负载型振荡筛Powermatic 两个超强力马达，以 精确的角度相对安装， 使振动频率准确而完 整地传送至样品。

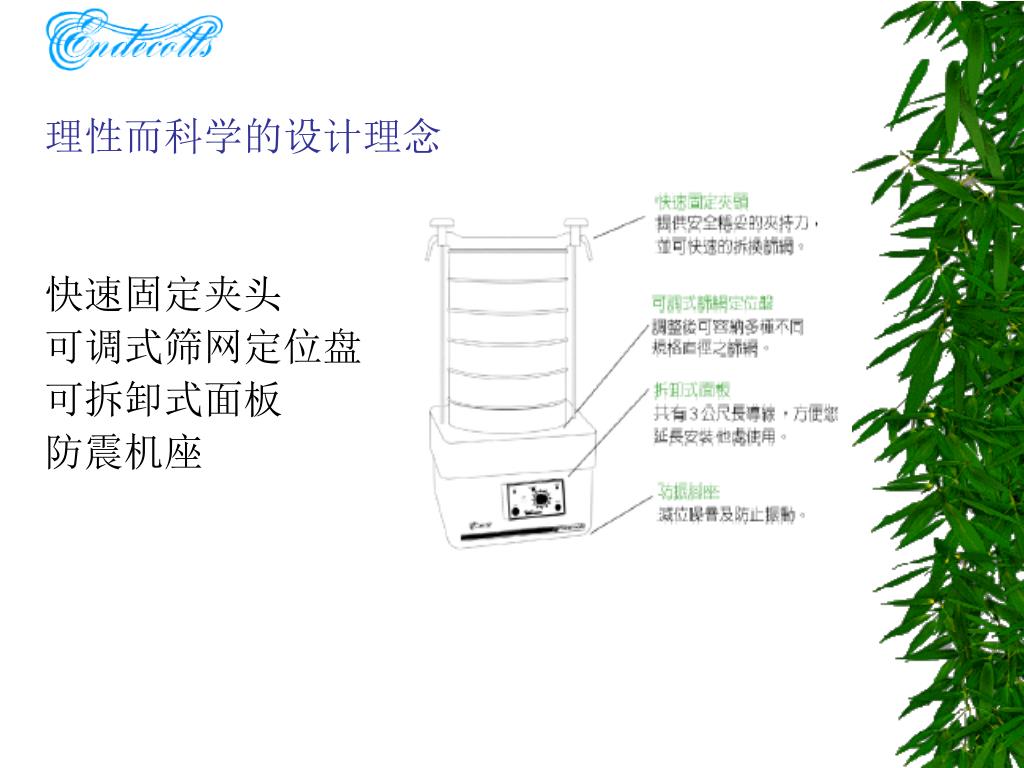

  35. 理性而科学的设计理念 快速固定夹头 可调式筛网定位盘 可拆卸式面板 防震机座

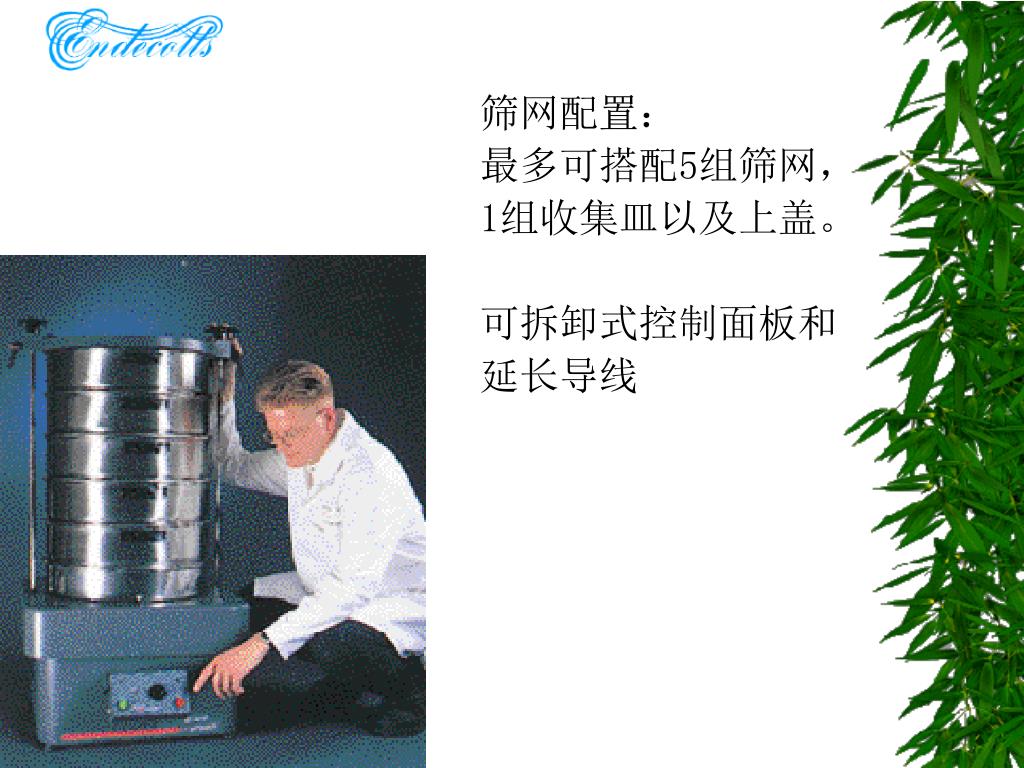

  36. 筛网配置： 最多可搭配5组筛网， 1组收集皿以及上盖。 可拆卸式控制面板和 延长导线

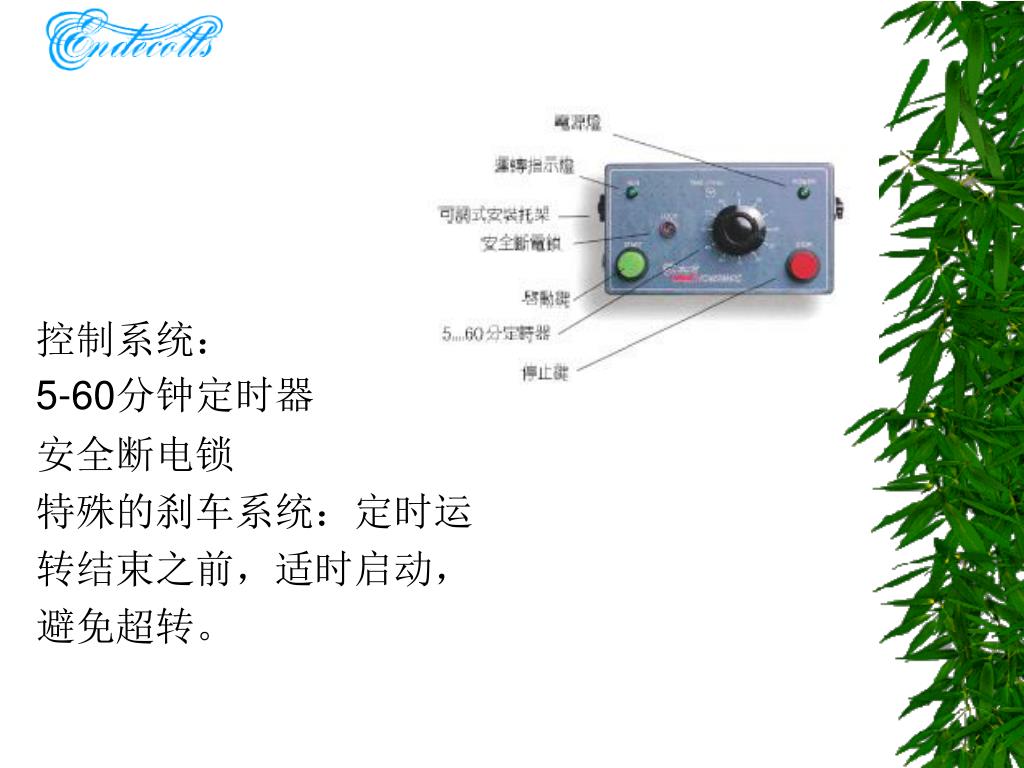

  37. 控制系统： 5-60分钟定时器 安全断电锁 特殊的刹车系统：定时运 转结束之前，适时启动， 避免超转。

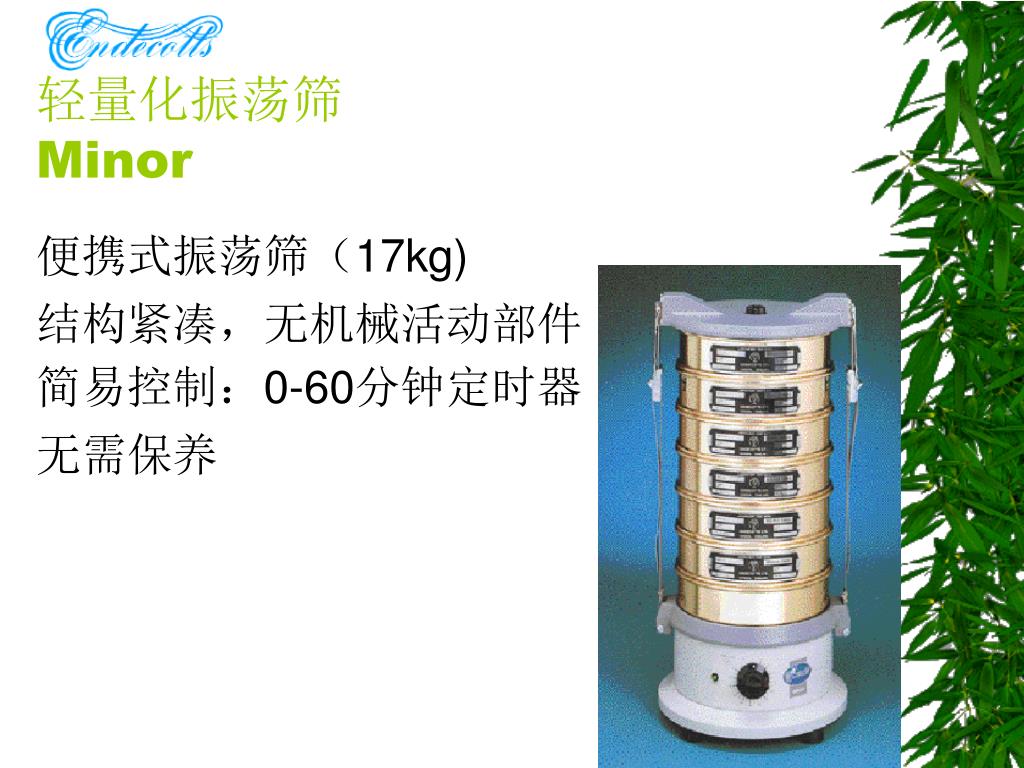

  38. 轻量化振荡筛Minor 便携式振荡筛（17kg) 结构紧凑，无机械活动部件 简易控制：0-60分钟定时器 无需保养

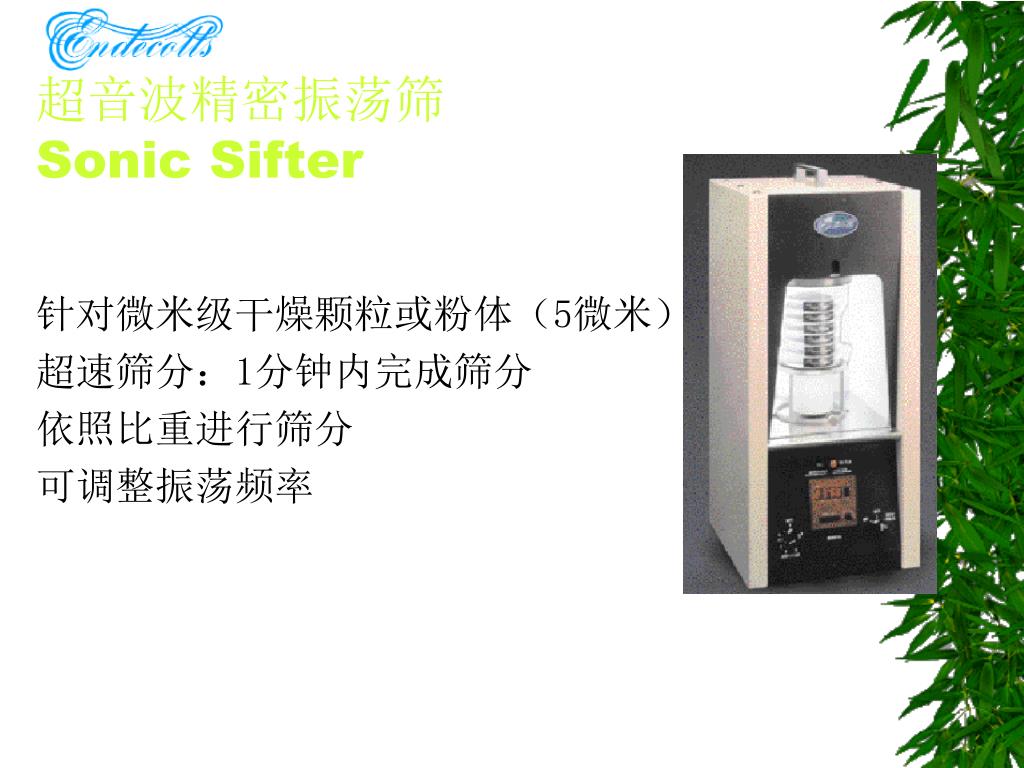

  39. 超音波精密振荡筛Sonic Sifter 针对微米级干燥颗粒或粉体（5微米） 超速筛分：1分钟内完成筛分 依照比重进行筛分 可调整振荡频率

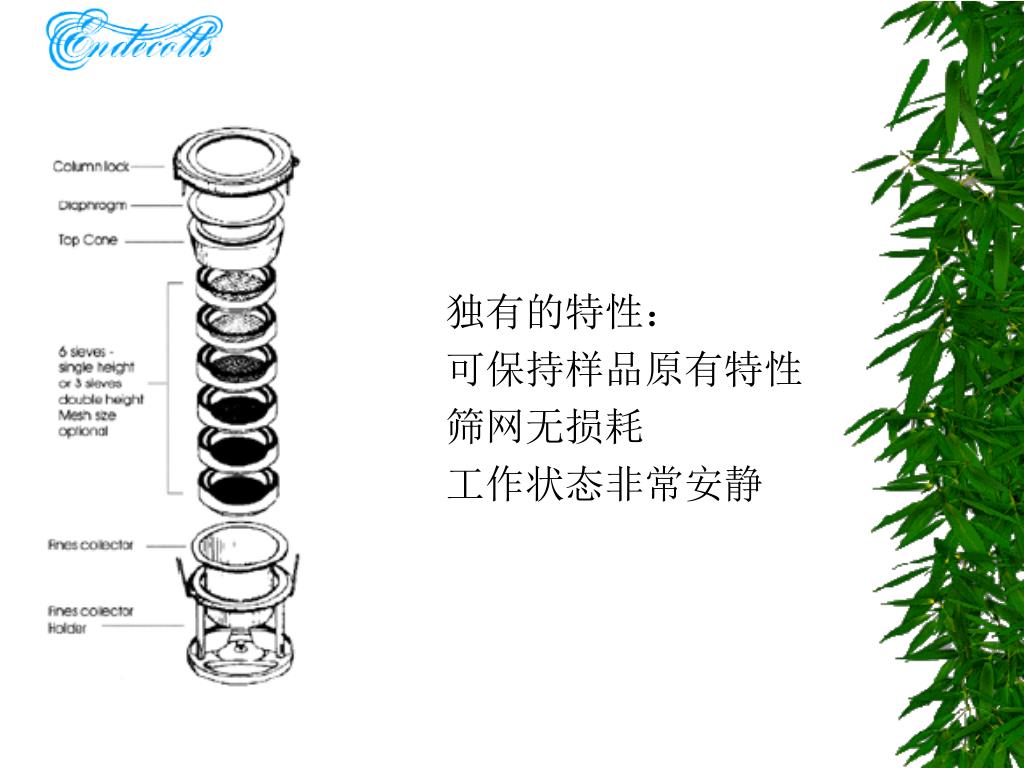

  40. 独有的特性： 可保持样品原有特性 筛网无损耗 工作状态非常安静

  41. 筛网规格 标准型：不锈钢线型编织网面，最多可装置6组 特殊型：不锈钢线型编织网面，倍高型最多可 安装3组 精密型：镍片电子蚀刻网面，每次安装1组

  42. 第四部分 其它产品

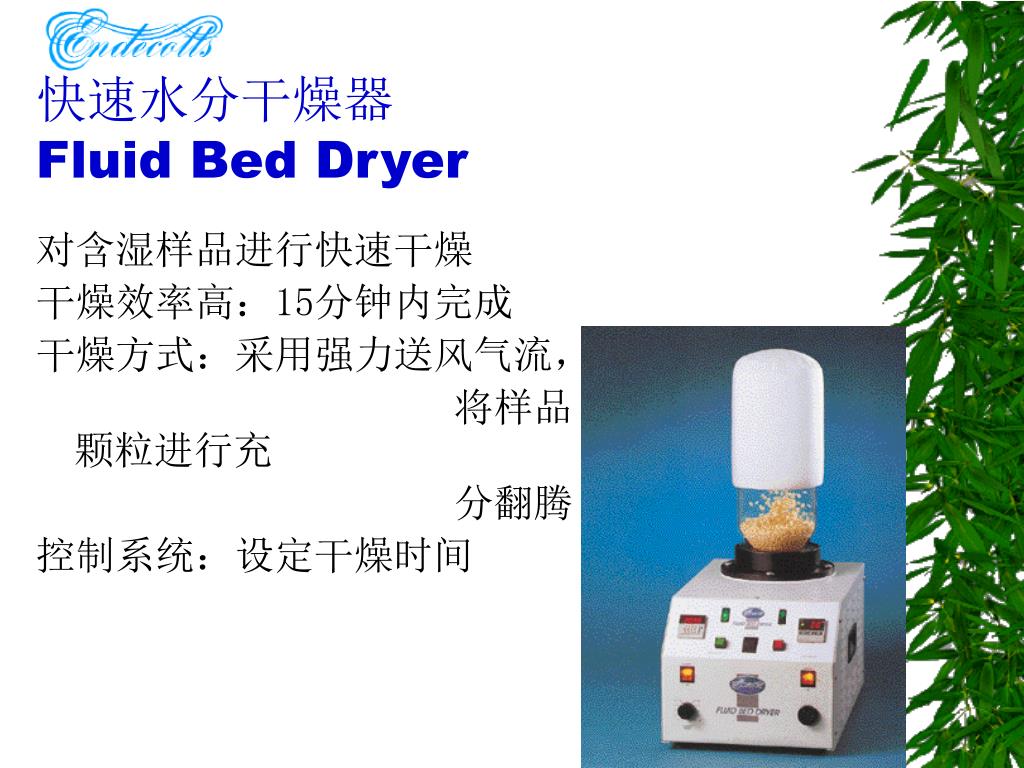

  43. 快速水分干燥器Fluid Bed Dryer 对含湿样品进行快速干燥 干燥效率高：15分钟内完成 干燥方式：采用强力送风气流， 将样品颗粒进行充 分翻腾 控制系统：设定干燥时间

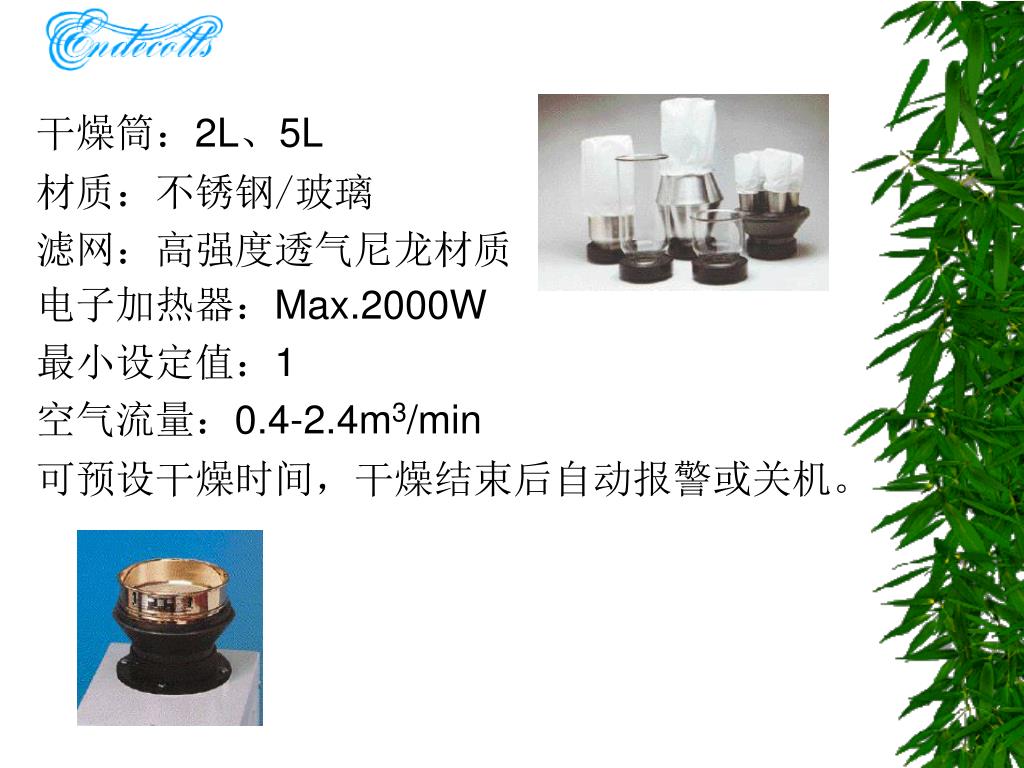

  44. 干燥筒：2L、5L 材质：不锈钢/玻璃 滤网：高强度透气尼龙材质 电子加热器：Max.2000W 最小设定值：1 空气流量：0.4-2.4m3/min 可预设干燥时间，干燥结束后自动报警或关机。

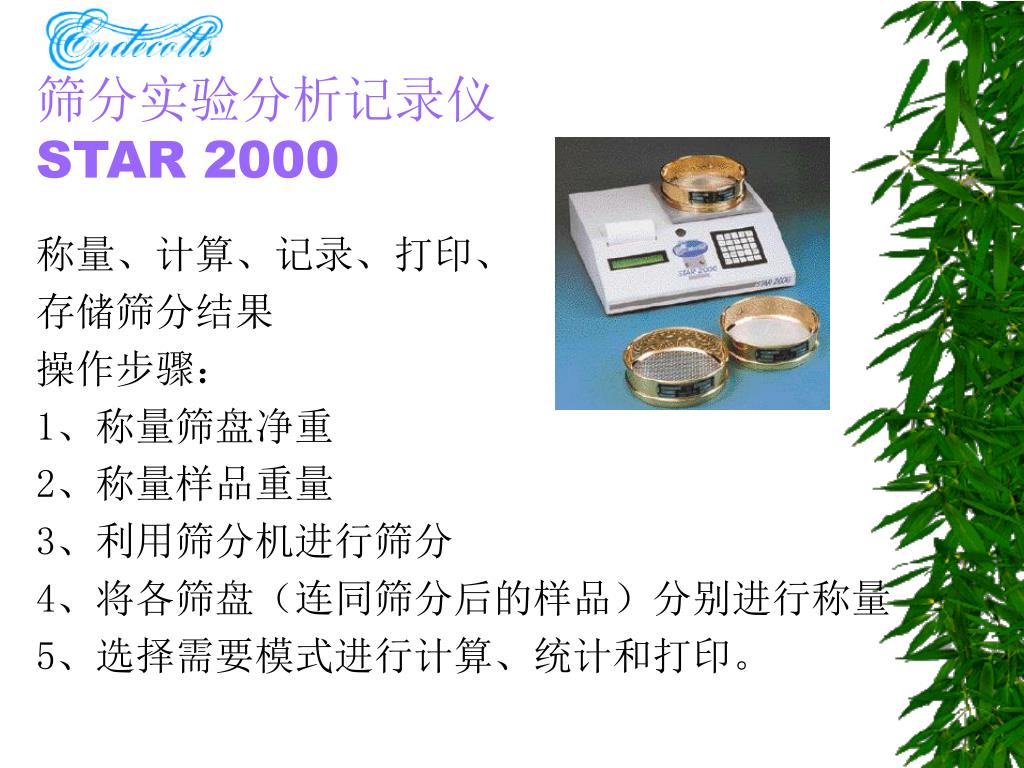

  45. 筛分实验分析记录仪STAR 2000 称量、计算、记录、打印、 存储筛分结果 操作步骤： 1、称量筛盘净重 2、称量样品重量 3、利用筛分机进行筛分 4、将各筛盘（连同筛分后的样品）分别进行称量 5、选择需要模式进行计算、统计和打印。

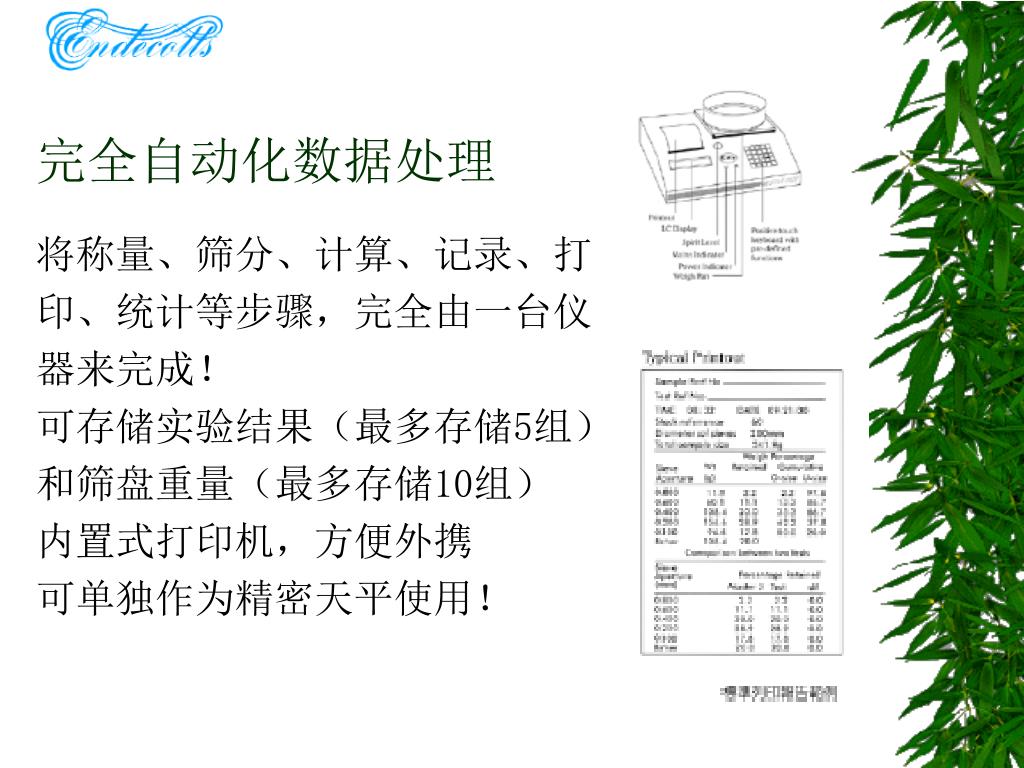

  46. 完全自动化数据处理 将称量、筛分、计算、记录、打 印、统计等步骤，完全由一台仪 器来完成！ 可存储实验结果（最多存储5组） 和筛盘重量（最多存储10组） 内置式打印机，方便外携 可单独作为精密天平使用！

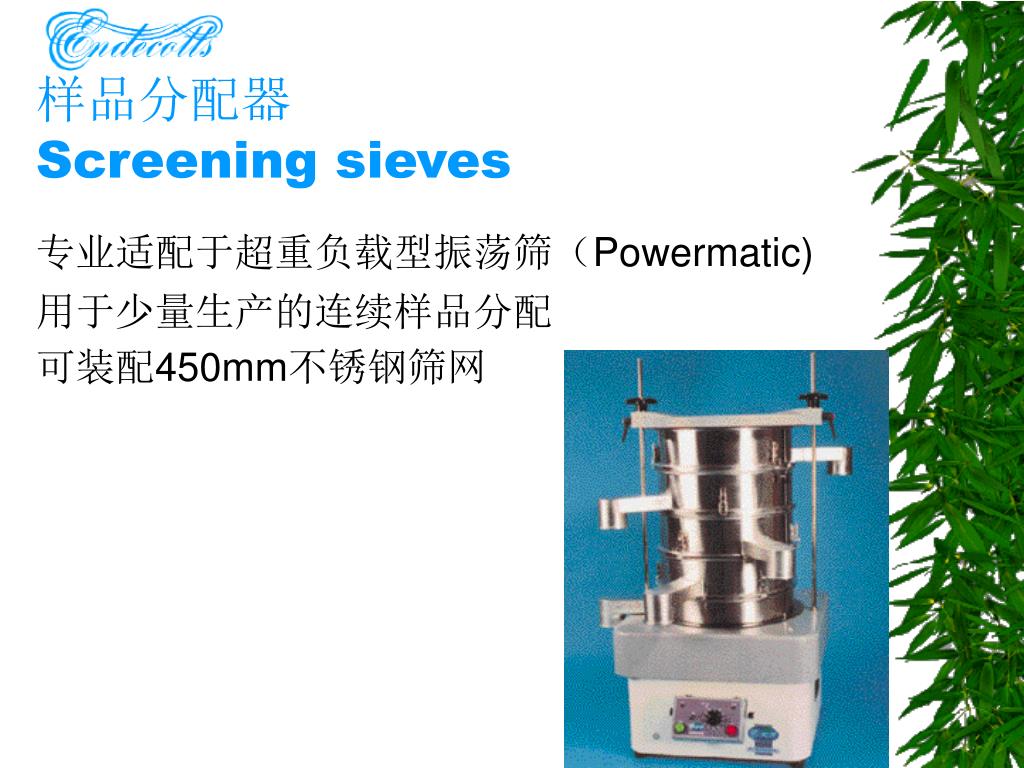

  47. 样品分配器Screening sieves 专业适配于超重负载型振荡筛（Powermatic) 用于少量生产的连续样品分配 可装配450mm不锈钢筛网

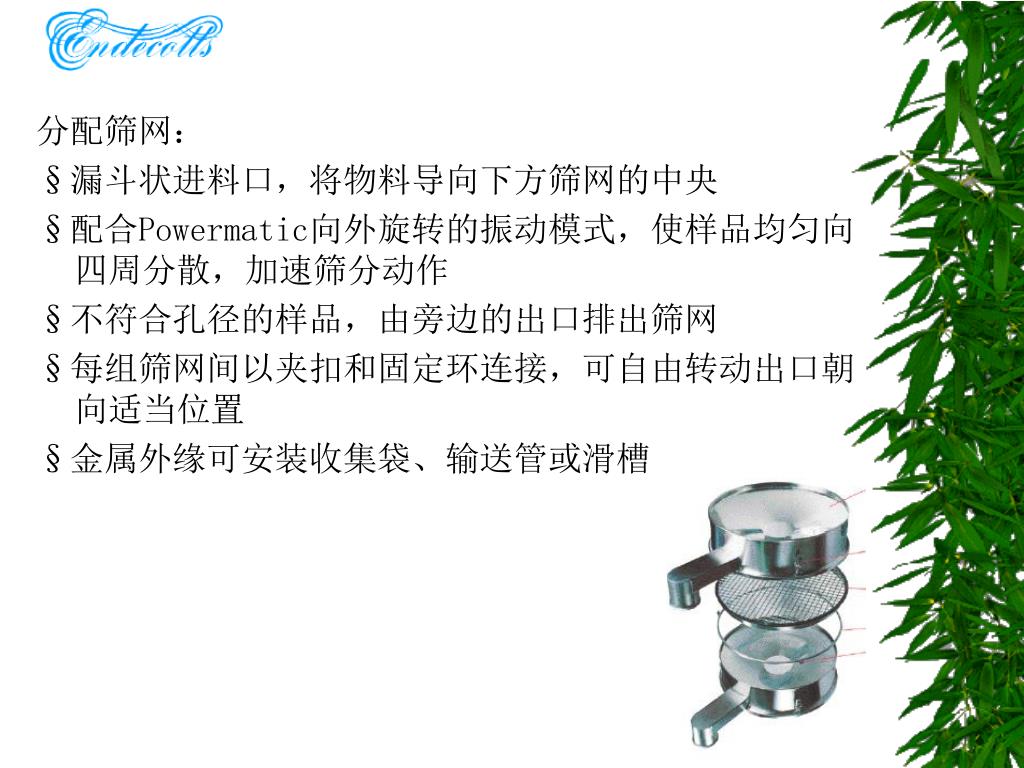

  48. 分配筛网： §漏斗状进料口，将物料导向下方筛网的中央 §配合Powermatic向外旋转的振动模式，使样品均匀向四周分散，加速筛分动作 §不符合孔径的样品，由旁边的出口排出筛网 §每组筛网间以夹扣和固定环连接，可自由转动出口朝向适当位置 §金属外缘可安装收集袋、输送管或滑槽

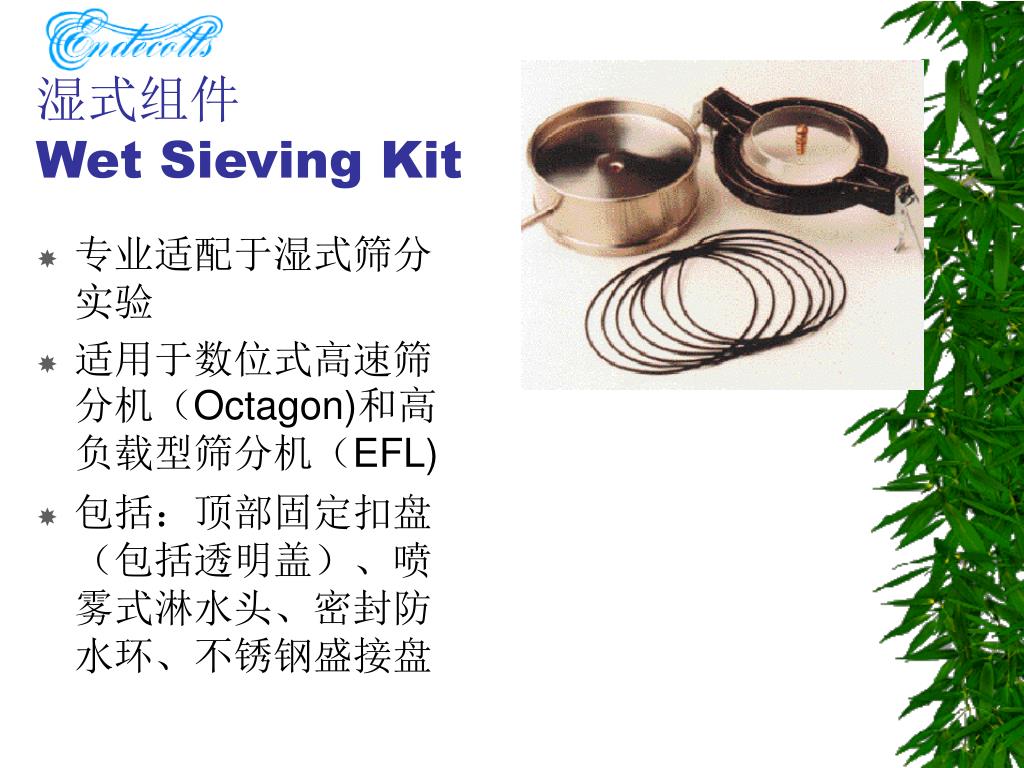

  49. 湿式组件Wet Sieving Kit • 专业适配于湿式筛分实验 • 适用于数位式高速筛分机（Octagon)和高负载型筛分机（EFL) • 包括：顶部固定扣盘（包括透明盖）、喷雾式淋水头、密封防水环、不锈钢盛接盘
