ОРАЗМЕРЯВАНЕ. НАСТРОЙКА НА СИСТЕМАТА ЗА ОРАЗМЕРЯВАНЕ КЪМ КОНКРЕТЕН ЧЕРТЕЖ.

1. ОРАЗМЕРЯВАНЕ. НАСТРОЙКА НА СИСТЕМАТА ЗА ОРАЗМЕРЯВАНЕ КЪМ КОНКРЕТЕН ЧЕРТЕЖ.

2. В AutoCAD се използва така наречената полуавтоматизирана система за оразмеряване DIM. При нея е необходимо само да се покажат началните и крайни точки на размера и къде да е разположена размерната линия. Оформлението на размерните линии, стрелките и точната стойност на размера се получават автоматично. Оразмеряването, което може да се направи е: асоциативно и неасоциативно. Неасоциативните размери са просто текст, линии, дъги, блокове или солиди (запълнени площи). Те не могат да се адаптират към промени в чертежа. Ако се промени дължината на линията с командата Stretch, размерът на тази линия ще се показва като преди това изчислената дължина, а не новата. Асоциативните размери са сложни обекти, подобни на полилинията. Като сложни обекти, те могат да отразяват промени в чертежа, тоест автоматично да обновяват отчитаните стойности. По подразбиране AutoCAD автоматично прави асоциативни размери. За преминаване от асоциативно в неасоциативно. оразмеряване и обратното се използва променливата DIMASO, или след оразмеряването да използвате командата Explodeвърху размера, който искате да превърнете в неасоциативен.

3. Всички размери са съставени от отделни обекти, като линии, дъги, текст, солиди и блокове. AutoCAD използва настройката на различните стилове за оразмеряване, за да подреди размерите в завършен вид. Елементите на един размер имат собствени уникални имена. Те са показани на фиг.1 и са:

4. Дефиниционни точки. Тези две точки показват къде започва и къде свършва размерът. AutoCAD използва тези точки, за да обновява стойностите при асоциативните размери; • Спомагателни размерни линии. Това са линейни обекти, които се простират от дефиниционните точки до размерната линия; • Размерни стрелки. Тези стрелки се разполагат в двата края на размерната линия и обозначават началото и края на размера; • Размерни линии. Тези линии се намират между спомагателните размерни линии. Размерните числа обикновено се разполагат над или върху тези линии; • Размерно число. Това е текстов елемент, съдържащ разстоянието или ъгъла между дефиниционните точки; • Център. Като се използва радиусен размер, този маркер се разполага върху центъра на измервания радиус; • Показна линия. Когато се прави радиусен размер, AutoCAD използва показна линия, за да посочи радиуса или диаметъра. Също така може да се използва командата Leader за да се генерира показна линия с текст, блок, копие на текст, който вече е в чертежа или рамка за геометрични допуски.

5. Защо е необходимо да оразмеряваме чертежа. Навярно за да ни затруднят още по-вече. Няма ли друг начин? Вместо барчета и дискотеки, аз трябва да се уча да оразмерявам, защото на някой (май на доц. Василев) му е хрумнало и това нещо!

6. Стилове за оразмеряване. • Стиловете за оразмеряване позволяват да се настрои системата към конкретния чертеж, като се дефинира видът на размера и по точно как да изглеждат размерните стрелки, размерното число, шрифта на размерното число и т.н. Размерите, които се създават отразяват тези настройки. Ако размерите са асоциативни, промените се отразяват във всички размери от този стил. • Стиловете за оразмеряване се създават чрез командата Ddim. Тази команда може да се извика по някои от следните начини: • чрез въвеждане на ddim на командния ред; • чрез избиране на опцията Dimensionот главния функционален ред и чрез падащото меню се избира опцията Dimension Style.

7. Появява се диалоговия прозорец Dimension Style Manager – фиг.2, чрез които може да се подбира за употреба съществуващ стил за оразмеряване. В този прозорец може да се прави следното: Действия със стиловете за оразмеряване. Чрез частта Stylesна диалоговия прозорец се показва името на текущо използвания стил за оразмеряване. Ако не са създадени никакви стилове за оразмеряване, текущия стил е Standard илиISO-25 в зависимост от настройката на системата. Активирането на избрания стил от частта Stylesна диалоговия прозорец става чрез бутона SetCurrent. В частта Preview of се изобразява изглед на избрания стил за оразмеряване.

8. За да се създаде нов стил на оразмеряване се натиска бутона New…, при което се появява диалогов прозорец Create New Dimension Style (фиг.3). В полето New Style Name се задава името на новия стил. Новият стил копира настройките на текущия стил, името на който е посочено в полето Start With.

9. При натискане на бутона Continueсе появява подробен диалогов прозорец New Dimension Style(фиг.4). Създаден е нов стил с име ISO-30, но до момента той е напълно еднакъв със стила ISO-25. В този диалогов прозорец могат да се направят съответните промени, тоест да се създаде нов стил на оразмеряване, в зависимост от конкретния чертеж.

10. За настройка на оразмерителната (Dimension) и спомагателните (Extension) оразмерителни линии се използва панела Lines.Видимостта на първата или втора част на оразмерителната линия и видимостта на първата или втора спомагателни оразмерителни линии се определя в полето Suppress, чрез поставяне или премахване на отметки в полетата Dim line иExt line. Когато има отметка съответната част на оразмерителната линия или съответната спомагателна оразмерителна линия са невидими.

11. В случая размери 220 и Φ50 са визуализирани в нови стилове, където е указана невидимостта на втората част на оразмерителната линия и втората спомагателна оразмерителна линия. Числото в полето Extend beyond dim lines показва, колко спомагателната размерна линия да стърчи над размерната линия. Числото в полето Offset from originпоказва отместването на началото на спомагателната оразмерителна линия от дефиниционната точка. В този материал няма абсолютно нищо за мен.

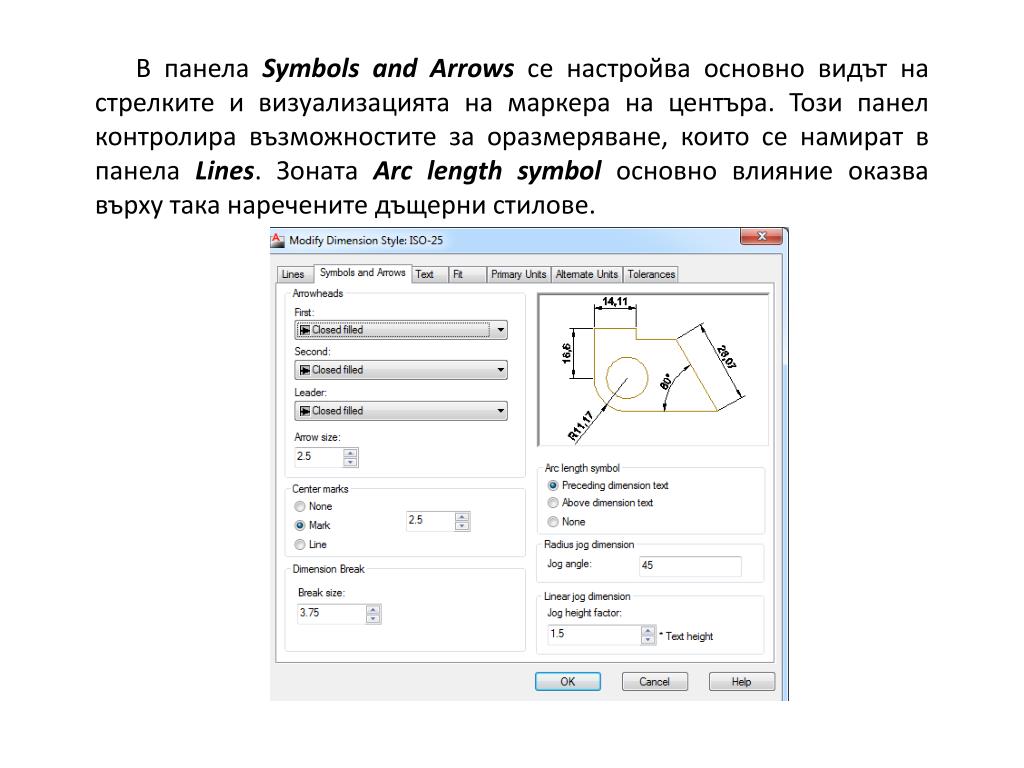

12. В панела Symbols and Arrows се настройва основно видът на стрелките и визуализацията на маркера на центъра. Този панел контролира възможностите за оразмеряване, които се намират в панела Lines. Зоната Arc length symbol основно влияние оказва върху така наречените дъщерни стилове.

13. Панелът Text на диалоговия прозорец разрешава настройка на голям брой текстови опции, включително местоположението на текста по отношение оразмерителната линия, стила и височината му.

14. Диалоговият прозорец е разделен на три зони. В зона Text Alignment, разположена в долния десен ъгъл на диалоговия прозорец, се определя разположението на текста, а именно: Horizontal– текст и числа са разположени хоризонтално, Aligned with dimension line – текст и числа се разполагат успоредно на оразмерителната линия и ISO Standard – текста и числата за оразмеряване на окръжност или дъга се разполагат хоризонтално. В зоната Text Placement ако се отвори падащия списък Vertical и се избере Above текстът и оразмерителното число се разполагат над оразмерителната линия. Ако се отвори падащия списък Horizontal се определя начина на разположение на размерното число спрямо спомагателните оразмерителни линии. В полето Offset from dim line се определя разстоянието на отместване на размерното число спрямо оразмерителната линия. В зоната Text Appearanceсе определя стилът на изписване на текста и неговия цвят. Височината на текста се дефинира в полето Text height.

15. Не мога по-вече! Информацията ми дойде множко. Няма ли да свършат тези диалогови прозорци и тези настройки за стила на оразмеряване! И в каменната ера компютрите са нещо досадно.

16. В панела Fitсе дефинира мащаба на елементите за оразмеряване, мащабиране спрямо работния прозорец на листа и поместване на стрелки и текст в малко пространство.

17. В секцията Scale for dimension features при активиране на бутон Use overall scale of се определя мащабния коефициент за умножение на височината на буквите и цифрите, участващи в размерното число. • Ако се постави отметка на бутона Scale dimensions to layout ще се използва мащаба на съответния работен прозорец в листа, за да се коригира размерите на оразмерителните елементи. • В секцията Text placement се определя начина на вместване на стрелките и размерното число в малко пространство. Предвидени са три опции за разполагане на текст в тесни места: • Beside the dimension line (до оразмерителната линия). Текстът се разполага непосредствено до спомагателната оразмерителна линия; • Over the dimension line, with a leader (над оразмерителната линия, с показна линия). Разполага текста далеч от оразмерителната линия и поставя показна линия със стрелка, разположена между текста и оразмерителната линия. • Over the dimension line, without a leader(над оразмерителната линия, без показна линия). Разполага текста далеч от оразмерителната линия, но не поставя показна линия.

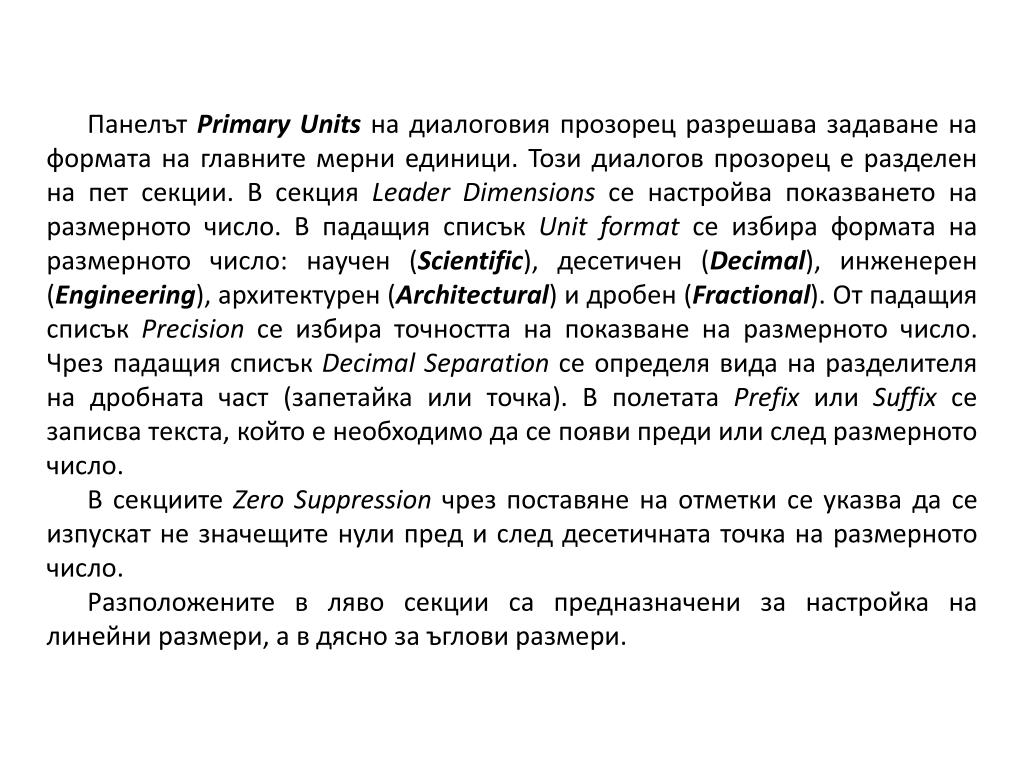

18. Панелът Primary Units на диалоговия прозорец разрешава задаване на формата на главните мерни единици. Този диалогов прозорец е разделен на пет секции. В секция Leader Dimensionsсе настройва показването на размерното число. В падащия списък Unit format се избира формата на размерното число: научен (Scientific), десетичен (Decimal), инженерен (Engineering), архитектурен (Architectural) и дробен (Fractional). От падащия списък Precisionсе избира точността на показване на размерното число. Чрез падащия списък Decimal Separationсе определя вида на разделителя на дробната част (запетайка или точка). В полетата Prefixили Suffix се записва текста, който е необходимо да се появи преди или след размерното число. В секциите Zero Suppressionчрез поставяне на отметки се указва да се изпускат не значещите нули пред и след десетичната точка на размерното число. Разположените в ляво секции са предназначени за настройка на линейни размери, а в дясно за ъглови размери.

19. В секция Measurement scale се определя общия мащаб за изчисляване на стойността на размерното число. Често пъти в изнесени изгледи се използва допълнителен по-голям мащаб. При оразмеряване, чрез това число се определя и стойността на размерните числа и същите да съответстват на реалните размери.

20. В панела Tolerancesна диалоговия прозорец се настройват видът на допусковото поле (Method), точността на показване на допуска (Precision), горна (Upper value) и долна (Lover value) граница на допусковото поле, височината на изписване на числата на допуска в съотношение с височината на основния текст (Scaling for Height) и разположението на цифрите на допуска спрямо основното размерно число (Vertical position).

21. В панела е предвидена секция за допуските на алтернативните размери, ако същите се използват, а също така възможност за указване на системата за визуализация на не значещите нули пред и след десетичната точка. Най-после всичко свърши. Как ще се запомня това нещо? Всички мислят, че свърши, а то едва сега започва. Как се оразмерява, а? Важното е че всичко свърши! Но дали е така.?
