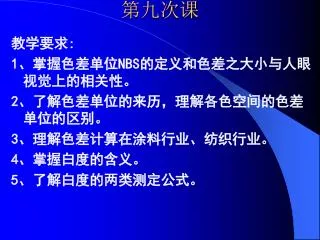

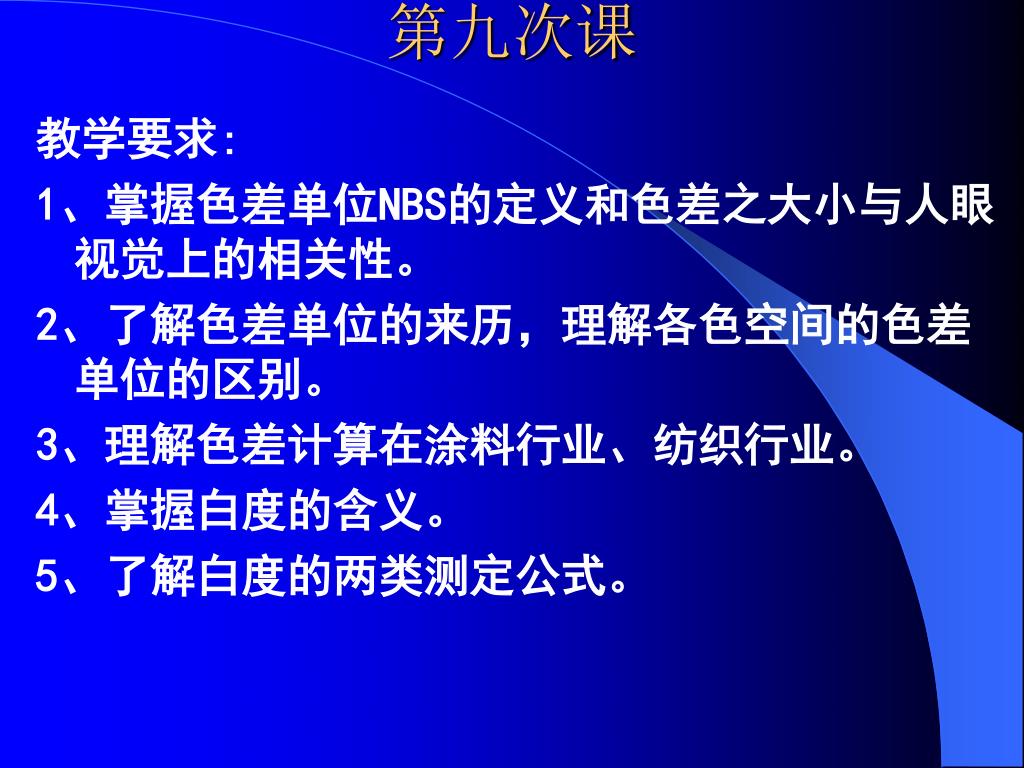

  1. 第九次课 教学要求: 1、掌握色差单位NBS的定义和色差之大小与人眼视觉上的相关性。 2、了解色差单位的来历，理解各色空间的色差单位的区别。 3、理解色差计算在涂料行业、纺织行业。 4、掌握白度的含义。 5、了解白度的两类测定公式。

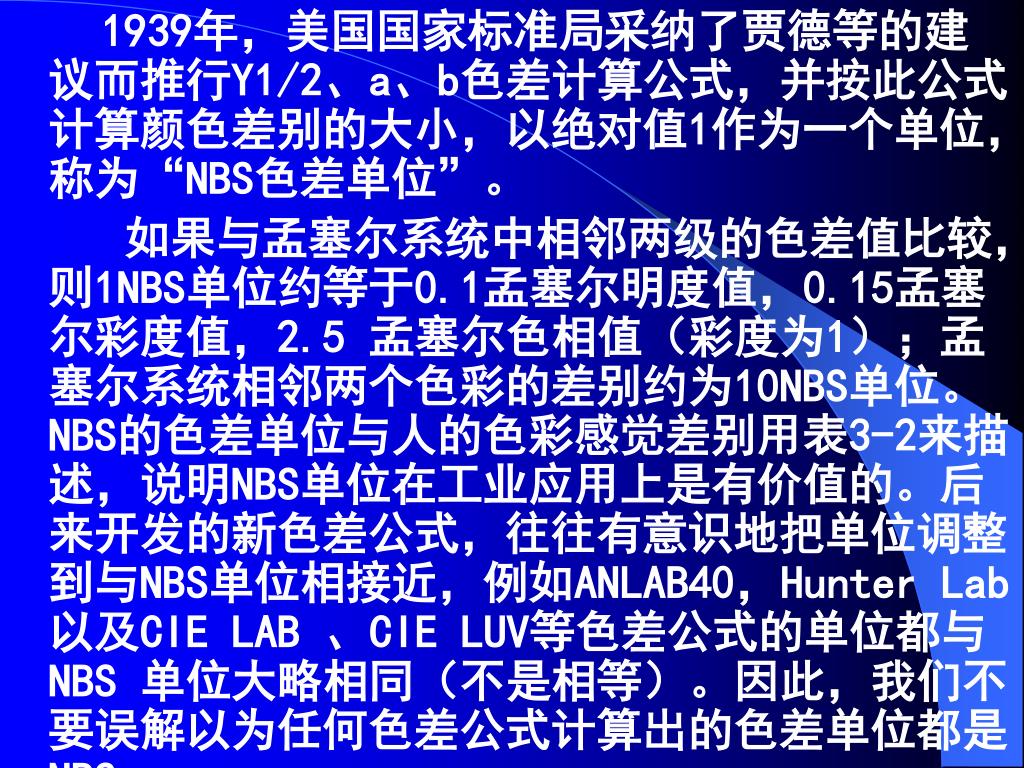

  2. 　　1939年，美国国家标准局采纳了贾德等的建议而推行Y1/2、a、b色差计算公式，并按此公式计算颜色差别的大小，以绝对值1作为一个单位，称为“NBS色差单位”。　　1939年，美国国家标准局采纳了贾德等的建议而推行Y1/2、a、b色差计算公式，并按此公式计算颜色差别的大小，以绝对值1作为一个单位，称为“NBS色差单位”。 如果与孟塞尔系统中相邻两级的色差值比较，则1NBS单位约等于0.1孟塞尔明度值，0.15孟塞尔彩度值，2.5 孟塞尔色相值（彩度为1）；孟塞尔系统相邻两个色彩的差别约为10NBS单位。NBS的色差单位与人的色彩感觉差别用表3-2来描述，说明NBS单位在工业应用上是有价值的。后来开发的新色差公式，往往有意识地把单位调整到与NBS单位相接近，例如ANLAB40，Hunter Lab以及CIE LAB 、CIE LUV等色差公式的单位都与NBS 单位大略相同（不是相等）。因此，我们不要误解以为任何色差公式计算出的色差单位都是NBS。

  3. 孟赛尔表色系统 10NBS 10NBS

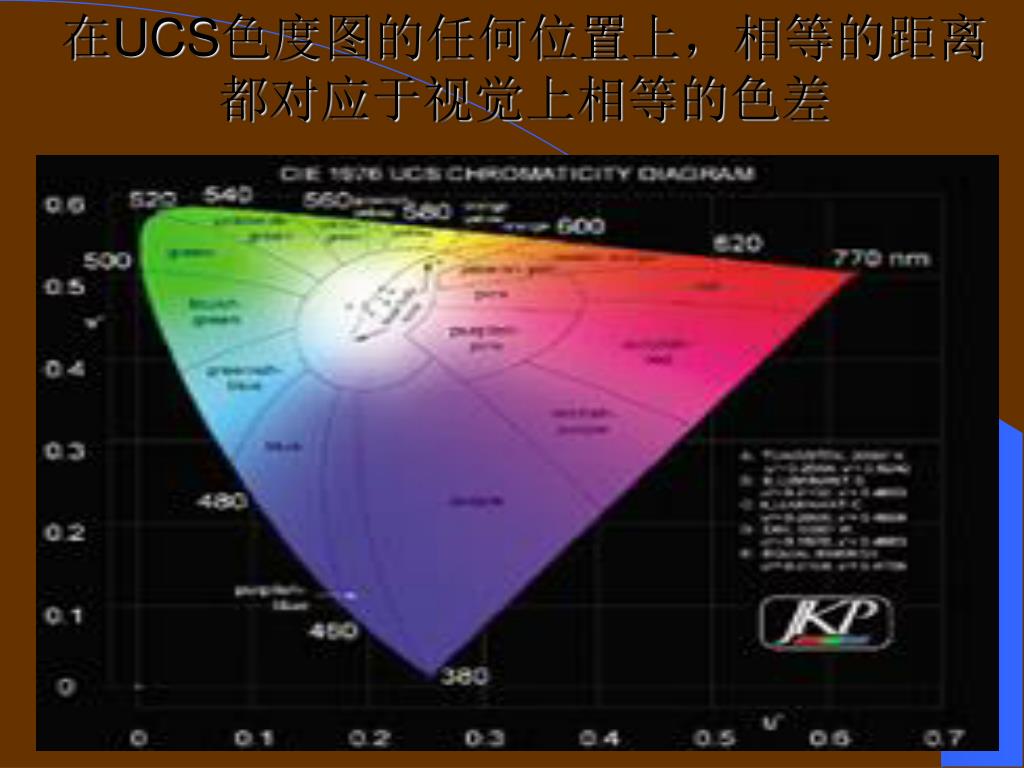

  4. 在UCS色度图的任何位置上，相等的距离都对应于视觉上相等的色差在UCS色度图的任何位置上，相等的距离都对应于视觉上相等的色差

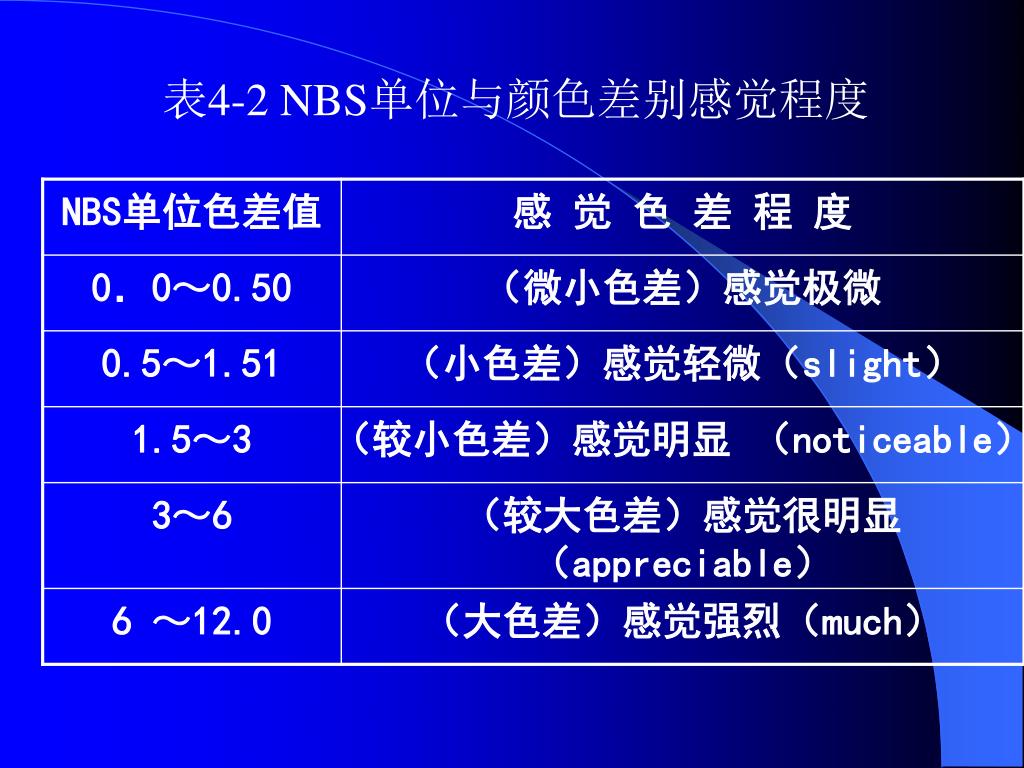

  5. NBS单位色差值 NBS单位色差值 NBS单位色差值 NBS单位色差值 感 觉 色 差 程 度 感 觉 色 差 程 度 感 觉 色 差 程 度 感 觉 色 差 程 度 0．0～0.500.5～1.511.5～33～66以上 0．0～0.500.5～1.511.5～33～66以上 0．0～0.500.5～1.511.5～33～66以上 0．0～0.500.5～1.511.5～33～66以上 （微小色差）感觉极微（trave）（小色差）感觉轻微（slight）（较小色差）感觉明显 （noticeable）（较大色差）感觉很明显（appreciable）（大色差）感觉强烈（much） （微小色差）感觉极微（trave）（小色差）感觉轻微（slight）（较小色差）感觉明显 （noticeable）（较大色差）感觉很明显（appreciable）（大色差）感觉强烈（much） （微小色差）感觉极微（trave）（小色差）感觉轻微（slight）（较小色差）感觉明显 （noticeable）（较大色差）感觉很明显（appreciable）（大色差）感觉强烈（much） （微小色差）感觉极微（trave）（小色差）感觉轻微（slight）（较小色差）感觉明显 （noticeable）（较大色差）感觉很明显（appreciable）（大色差）感觉强烈（much） 表4-2 NBS单位与颜色差别感觉程度

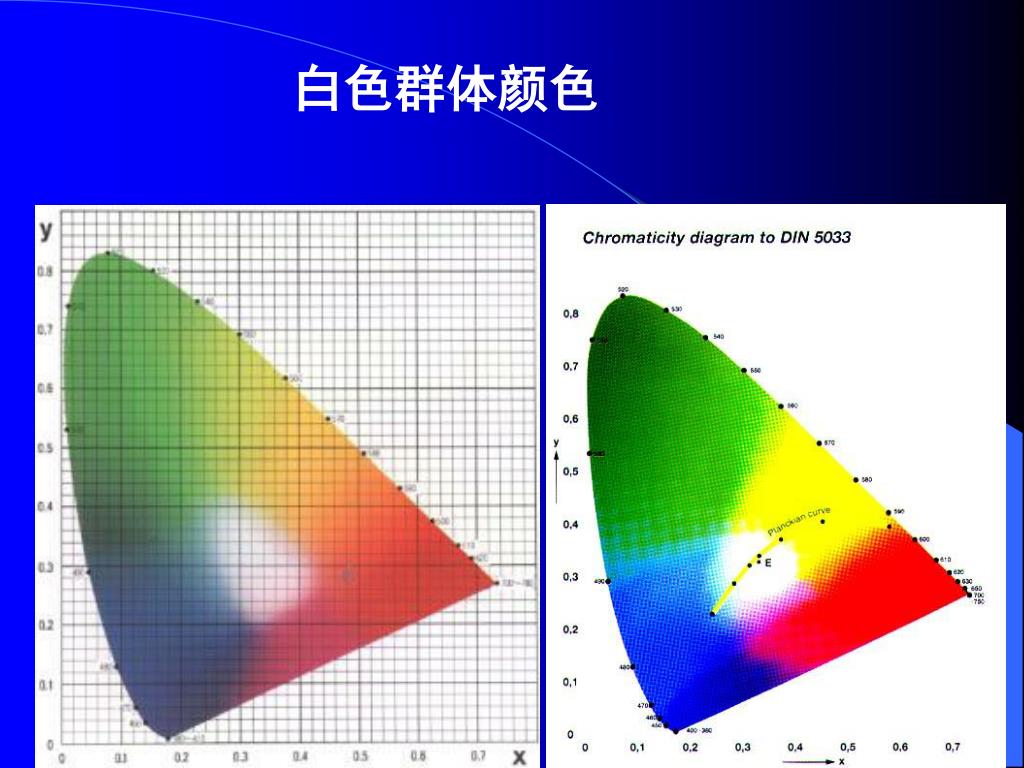

  6. 白色群体颜色

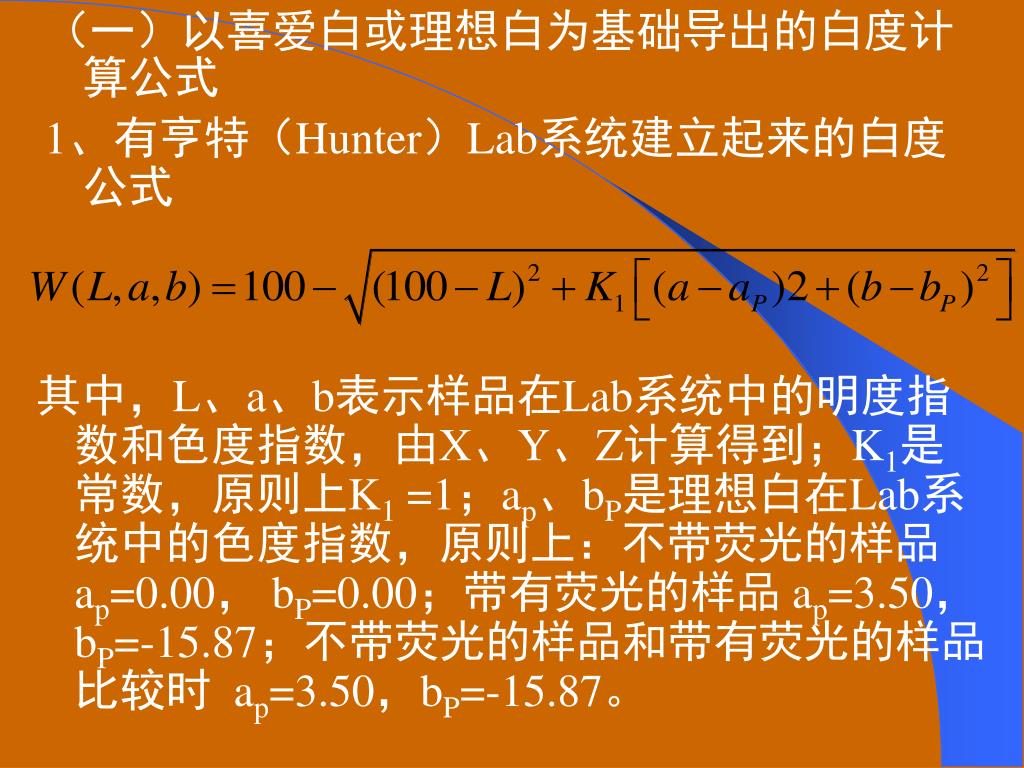

  7. （一）以喜爱白或理想白为基础导出的白度计算公式（一）以喜爱白或理想白为基础导出的白度计算公式 1、有亨特（Hunter）Lab系统建立起来的白度公式 其中，L、a、b表示样品在Lab系统中的明度指数和色度指数，由X、Y、Z计算得到；K1是常数，原则上K1 =1；ap、bP是理想白在Lab系统中的色度指数，原则上：不带荧光的样品 ap=0.00， bP=0.00；带有荧光的样品 ap=3.50，bP=-15.87；不带荧光的样品和带有荧光的样品比较时 ap=3.50，bP=-15.87。

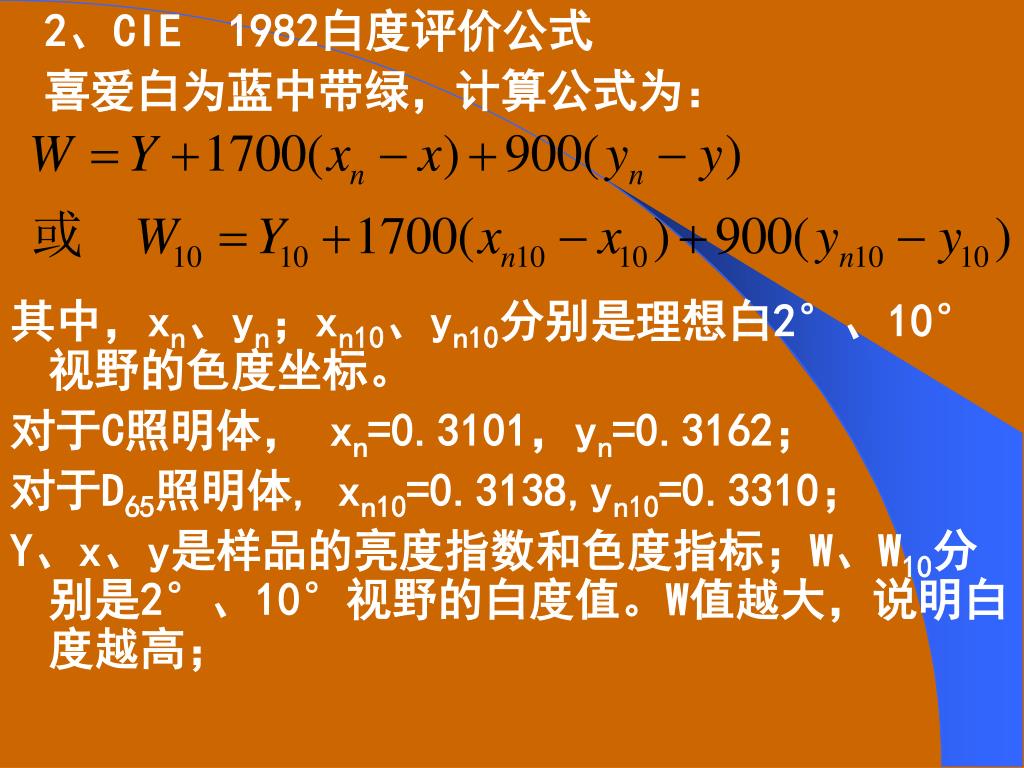

  8. 2、CIE 1982白度评价公式 喜爱白为蓝中带绿，计算公式为： 其中，xn、yn；xn10、yn10分别是理想白2°、10°视野的色度坐标。 对于C照明体， xn=0.3101，yn=0.3162； 对于D65照明体, xn10=0.3138,yn10=0.3310； Y、x、y是样品的亮度指数和色度指标；W、W10分别是2°、10°视野的白度值。W值越大，说明白度越高；

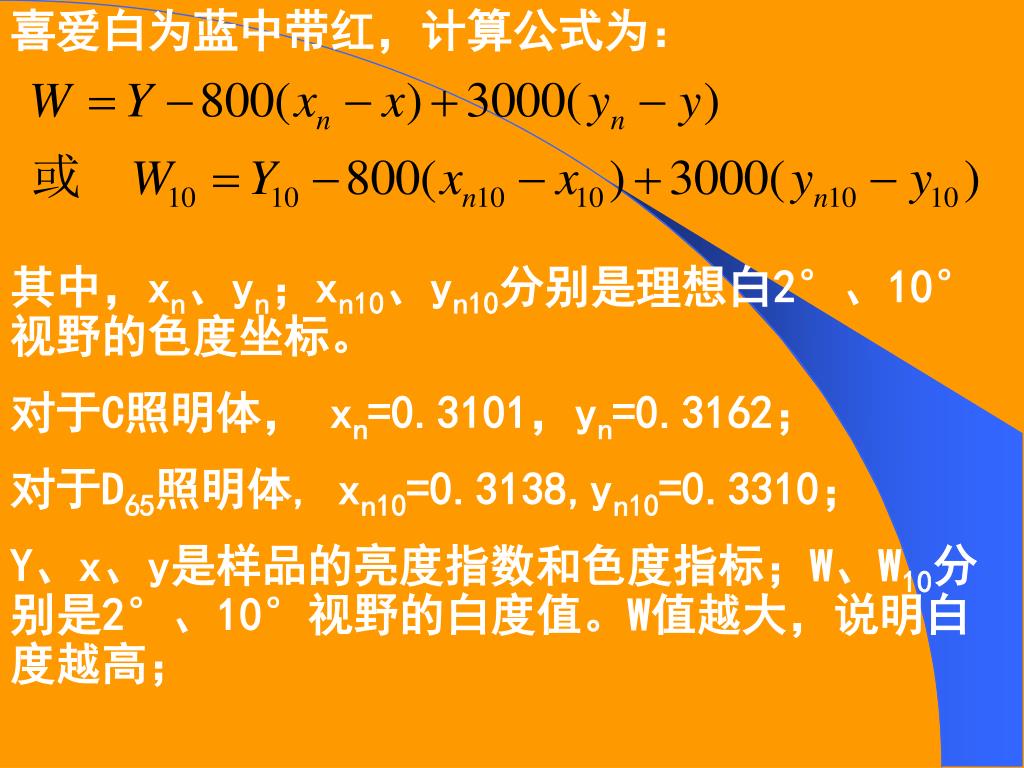

  9. 喜爱白为蓝中带红，计算公式为： 其中，xn、yn；xn10、yn10分别是理想白2°、10°视野的色度坐标。 对于C照明体， xn=0.3101，yn=0.3162； 对于D65照明体, xn10=0.3138,yn10=0.3310； Y、x、y是样品的亮度指数和色度指标；W、W10分别是2°、10°视野的白度值。W值越大，说明白度越高；

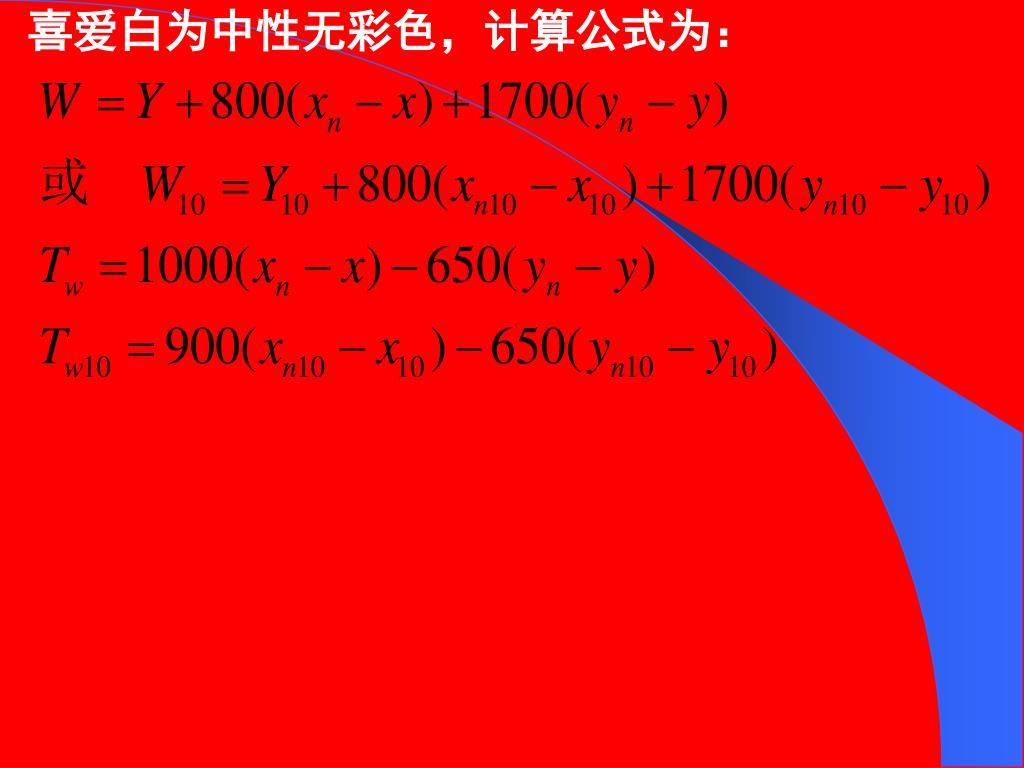

  10. 喜爱白为中性无彩色，计算公式为：

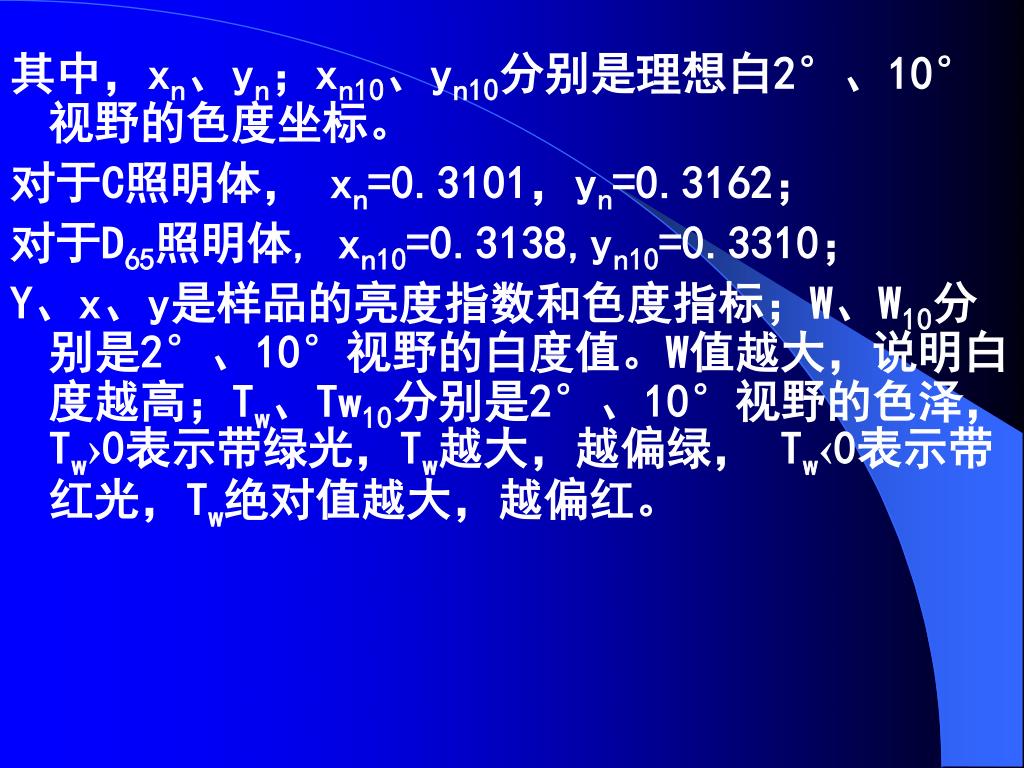

  11. 其中，xn、yn；xn10、yn10分别是理想白2°、10°视野的色度坐标。其中，xn、yn；xn10、yn10分别是理想白2°、10°视野的色度坐标。 对于C照明体， xn=0.3101，yn=0.3162； 对于D65照明体, xn10=0.3138,yn10=0.3310； Y、x、y是样品的亮度指数和色度指标；W、W10分别是2°、10°视野的白度值。W值越大，说明白度越高；Tw、Tw10分别是2°、10°视野的色泽，Tw›0表示带绿光，Tw越大，越偏绿， Tw‹0表示带红光，Tw绝对值越大，越偏红。

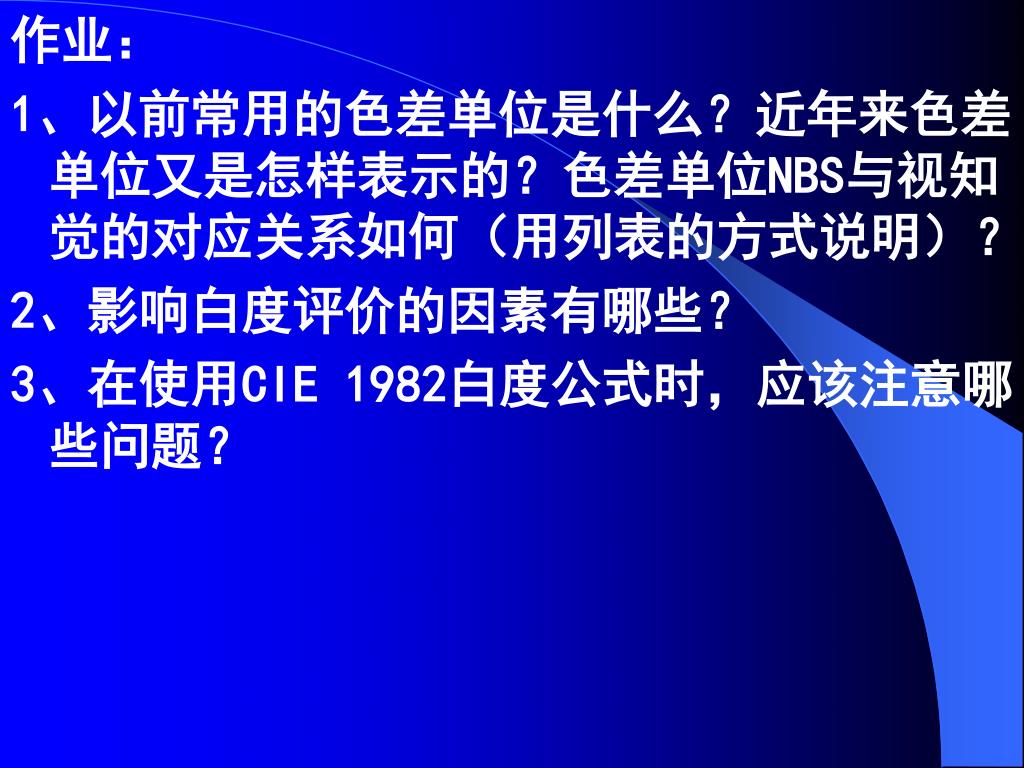

  12. 作业： 1、以前常用的色差单位是什么？近年来色差单位又是怎样表示的？色差单位NBS与视知觉的对应关系如何（用列表的方式说明）？ 2、影响白度评价的因素有哪些？ 3、在使用CIE 1982白度公式时，应该注意哪些问题？
