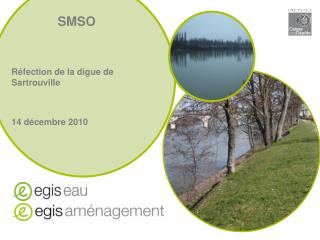

smso r fection de la digue de sartrouville 14 d cembre 2010
SMSO

Réfection de la digue de Sartrouville

14 décembre 2010

slide2
Historiques et objectifs du projet

Méthode de travail et études menées

Synthèse du projet

planning

ORDRE DU JOUR

1

slide3

1- historique et objectifs du projet

  • Digue réalisée dans les années 60
  • 2001 - Dernière crue significative : dysfonctionnements ( infiltration, érosions)
  • 2002-2005 : diagnostics et études par SIVS
  • 2006 : réalisation d’un rideau d’étanchéité par SIVS
  • 2007 : dissolution SIVS - création SMSO fin 2007 – avis techniques de l’Etat

2008- 2010 études complémentaires – SMSO

slide4

PPRI

digue

slide5

Objectifs du projet

  • Mise en sécurité de la digue
  • Étanchéité
  • protection des berges
  • Déversoirs de sécurité
  • Fermetures de la digue
  • Compatibilité avec les projets sur les réseaux d’eau pluviale
  • Aménagement paysagers
  • Cheminements
  • Ouvrages
slide6

Objectifs du projet

  • Mise en sécurité de la digue
  • Crue de projet de protection : 25.5 m NGF en amont du pont rail soit un niveau proche de la crue de janvier 1955.
  • Crue de sécurité : mise en fonctionnement des déversoirs ( ex crue de 1910)
  • Autres niveaux
    • Rn : retenue normale – niveau courant avec batillage fort
    • PHEN plus hautes eaux navigables – batillage occasionnel
slide7
Enjeux environnementaux

Frayères,

végétation des berges

Contraintes techniques

Contraintes de site : Emprises réduites, topographie et bathymétrie parfois défavorables

Hydrauliques : navigation/batillage, courant en crue

Géotechnique

Contraintes réglementaires – avis du PATOUH

Protection jusqu’aux PHEN +50 cm

Arbres à proscrire en digue

contraintes & enjeux du projet

slide8

Études menées

Mission de de maîtrise d’œuvre digue et fermetures

  • Étude environnement et paysage
    • diagnostic écologique des berges (BIOTOPE)
    • Étude phytosanitaire des arbres
  • Études techniques

Étude hydraulique des risques liés aux déversoirs

Étude de stabilité,

Hors mission Egis : Bathymétrie, topographie,

  • Études réglementaires
    • Dossier loi sur l’eau/étude d’impact
slide9

Diagnostic de site

Principes : rénovation des protection existantes, techniques végétales et mixte sur les tronçons à protéger

  • 3 Tronçons enrochés avec chemin bas (T1, T3, T7)
    • Conservation/restauration des protections basses
    • Adoucissement et végétalisation du haut de talus ( arbustif, herbacé rustique)
  • 3 Tronçons non aménagés avec protection sommaire et végétation dense (T2, T5, T8)
    • Protection graduées des berges
    • Enrochements ( non bétonnés) en pied)
    • Techniques végétales ( boudins végétalisé ( saules)
    • Arbustif + herbacé eten haut de talus
  • 3 Tronçons de murs digue sous les 2 ponts (T4, T6) et en limite aval (T9)
    • Restauration des protections existantes à l’identique sous les ponts
    • Démolition de la cale béton et création d’une plage d’hélophytes sur tronçon 9
slide10

Diagnostic de site

Sectorisation : 2.5 km de digue depuis Montesson au portail du lycée

  • 3 Tronçons enrochés avec chemin bas (T1, T3, T7)
  • 3 Tronçons non aménagés avec protection sommaire et végétation dense (T2, T5, T8)
  • 3 Tronçons de murs digue sous les 2 ponts (T4, T6) et en limite aval (T9)
slide11

Le projet

Principes : rénovation des protection existantes, techniques végétales et mixte sur les tronçons à protéger

  • 3 Tronçons enrochés avec chemin bas (T1, T3, T7)
    • Conservation/restauration des protections basses
    • Adoucissement et végétalisation du haut de talus ( arbustif, herbacé rustique)
  • 3 Tronçons non aménagés avec protection sommaire et végétation dense (T2, T5, T8)
    • Protection graduées des berges
    • Enrochements ( non bétonnés) en pied)
    • Techniques végétales ( boudins végétalisé ( saules)
    • Arbustif + herbacé eten haut de talus
  • 3 Tronçons de murs digue sous les 2 ponts (T4, T6) et en limite aval (T9)
    • Restauration des protections existantes à l’identique sous les ponts
    • Démolition de la cale béton et création d’une plage d’hélophytes sur tronçon 9
slide12

Le projet

  • Création de 5 déversoirs sur des murs existants ou rénovés
  • Maintien d’une soixantaine d’arbres, et de secteurs de jeunes sujets (T8)
  • Création d’une cheminement de 1.5 m en crête avec accès PMR
  • Création ou valorisation de 9  »ouvrages »
    • Belvédères
    • Gradines
    • Plateformes
  • Aménagement du talus coté rue ( plantations herbacées)
slide13

Le projet

  • Pluvial : traversée de digue, changement de vannes
  • Compatibilité / piste cyclable
  • éclairage (rue)
  • Fermeture aval : mur digue puis digue en terre en aval de la rue Maupassant
  • Fermeture amont :
  • Sc 1 : digue de Montesson
  • Sc 2 batardeaux amovibles rue L. Blum.
slide14

Le projet

Budget prévisionnel :

  • Réfection de la digue : 4.7 M€
  • Fermeture 1M€HT
slide17

Tronçon 9

Solution alternative - Talus en génie végétal ( en cours d’étude)

« Brise lame » hauteur variable avec entrées d’eau

slide24

mesures d’entretien et de surveillance

mesures relatives à l’arrêté relatif aux Ouv. Hydrauliques

  • Constitution et mise à jour d’un dossier d’ouvrage
  • Mise en place de consignes de surveillance courante et post crue
  • Visite technique approfondie annuelle
  • Revue de sureté tous les 10 ans
  • Plan de gestion de la végétation :
    • En digue maintien d’un couvert herbacé les plus ras possible
    • En berge : maintien de conditions de protection de berge ( végétation jeune) surveillance des arbres de hautes tige
    • Maintien de 3 strates : herbacée, arbustive, arborée
slide26

pluvial

Pluvial

  • Remplacement des vannes :
    • Blum, Nungesser, Mallard, Nicolle, Fontaine, Sports, Château, Bordin
  • Traversées de digue : 1 traversée par pompe
    • Blum, Nungesser, Mallard, Nicolle, Fontaine, Sports, Bordin
