  1. 影像学总论 第二次课

  2. 计算机体层成像Computed Tomography（CT） 由英国工程师Hounsfield在1969年发明，1972年公布，Hounsfield因此获1979年诺贝尔医学奖。

  3. （二）数据采集系统：探测器、缓冲器、积分器、放大和A/D转换器；（三）计算机系统：主计算机，阵列处理器；并行处理。（四）操作台和显示器：（五）照相机，磁盘机：（二）数据采集系统：探测器、缓冲器、积分器、放大和A/D转换器；（三）计算机系统：主计算机，阵列处理器；并行处理。（四）操作台和显示器：（五）照相机，磁盘机：

  4. 一、CT设备：（一）扫描机架部分和病床1、X线管：高热容量（8.3M），高散热率（4M）。2、准直器：C、过滤器： D、探测器： E、病床：

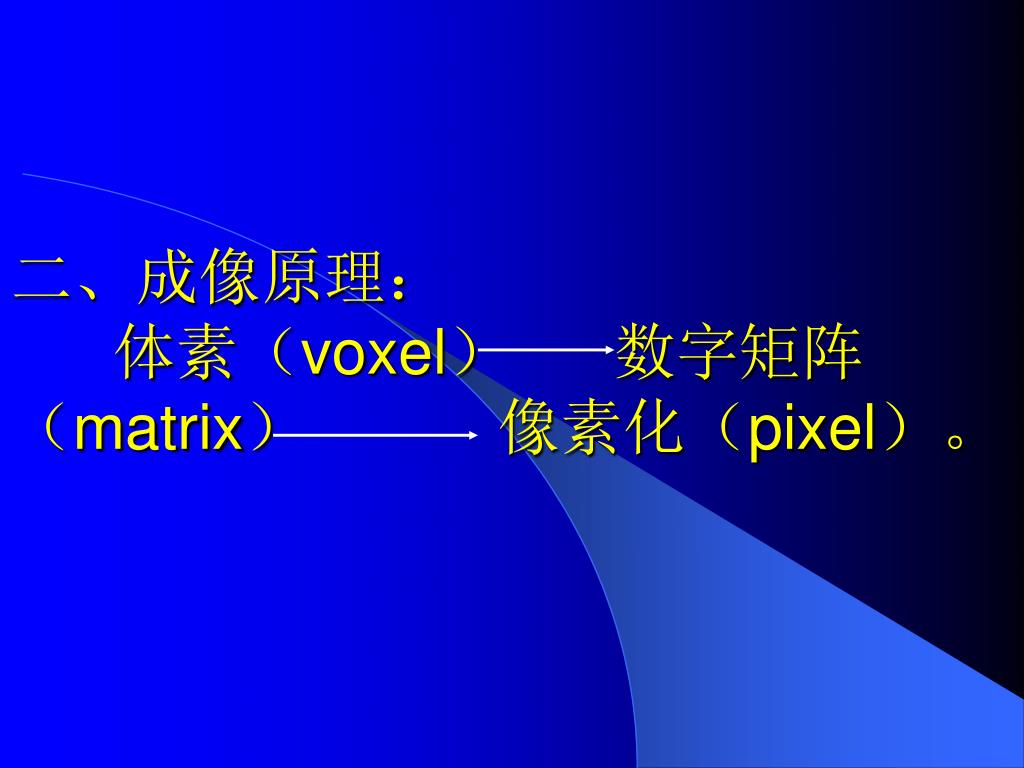

  5. 二、成像原理： 体素（voxel） 数字矩阵（matrix） 像素化（pixel）。

  6. PACS、DVD 存储 D/A转换器 X线管 计算机 对比增强 人体 显示器：显示图像 探测器 数字 光电转换器 A/D转换器 相机

  7. 三、CT的进展（一）普通CT：（二）螺旋CT：1、单螺旋2、多螺旋：增加探测器的排数，可达64层（三）电子束CT：（四）平板探测器CT（真正的容积CT）：三、CT的进展（一）普通CT：（二）螺旋CT：1、单螺旋2、多螺旋：增加探测器的排数，可达64层（三）电子束CT：（四）平板探测器CT（真正的容积CT）：

  8. *四、CT图像特点 （一）黑白图像： 白-组织密度高，吸收X线多。 黑-组织密度低，吸收X线少 （二）空间分辨率高： 矩阵为 512X512；像素小于0.5X0.5mm，像素越小，空间分辨率越高。33LP/CM。层厚：可达毫米以下（亚毫米）。

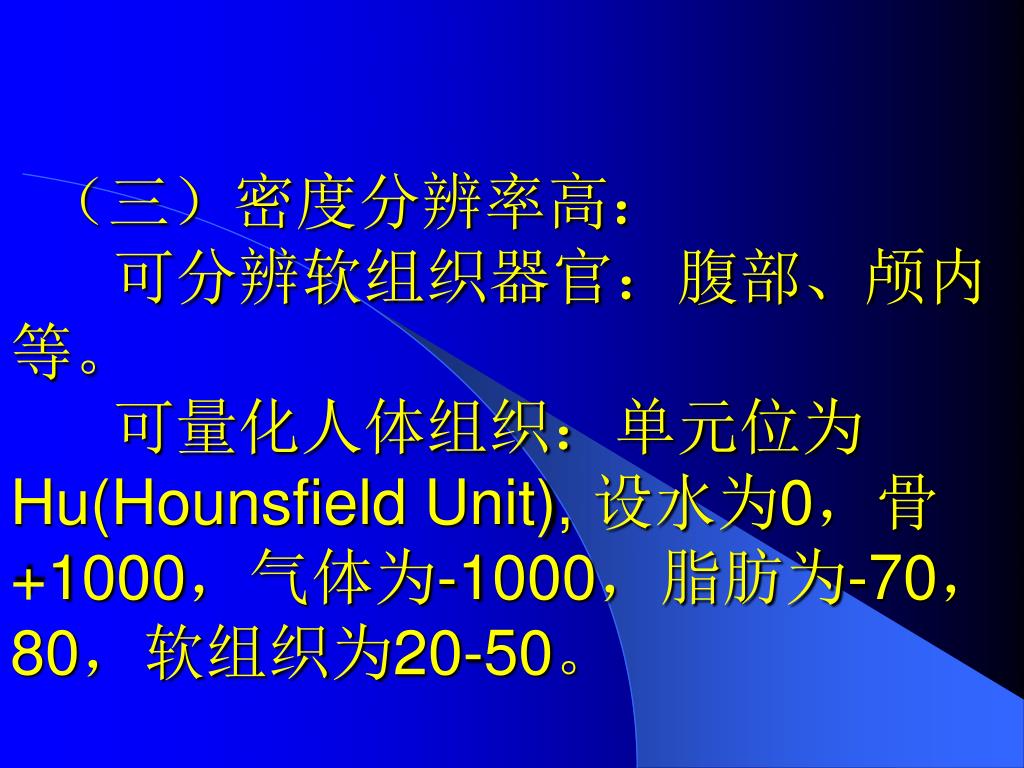

  9. （三）密度分辨率高： 可分辨软组织器官：腹部、颅内等。 可量化人体组织：单元位为Hu(Hounsfield Unit), 设水为0，骨+1000，气体为-1000，脂肪为-70，80，软组织为20-50。

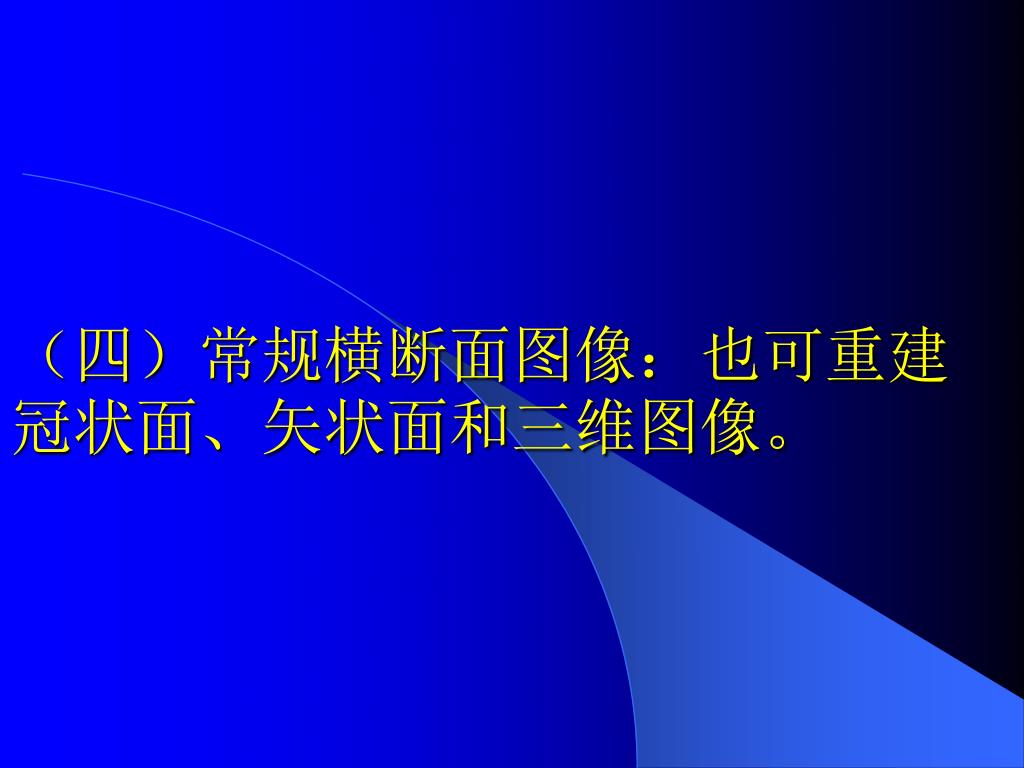

  10. （四）常规横断面图像：也可重建冠状面、矢状面和三维图像。（四）常规横断面图像：也可重建冠状面、矢状面和三维图像。

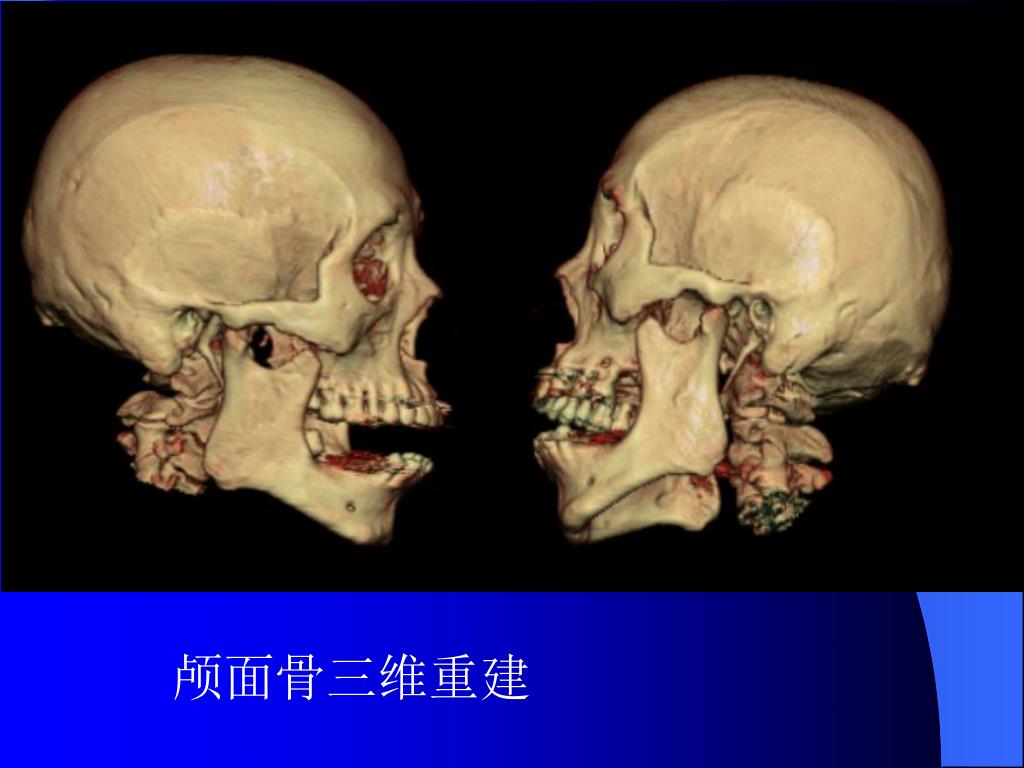

  11. 颅面骨三维重建

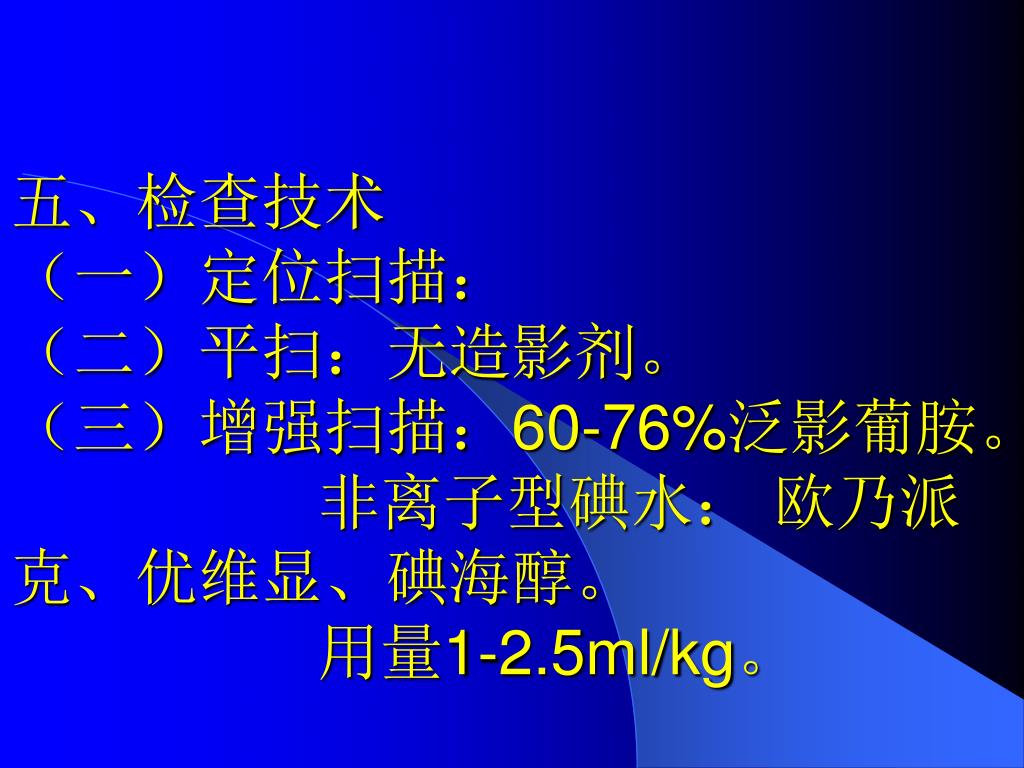

  12. 五、检查技术（一）定位扫描： （二）平扫：无造影剂。（三）增强扫描： 60-76%泛影葡胺。 非离子型碘水： 欧乃派克、优维显、碘海醇。 用量1-2.5ml/kg。

  13. （四）造影扫描：先做器官造影再扫描。（五）动态扫描：位置固定、多次扫描，双期扫描。（六）CTA：（七）图像后处理：3D图像（四）造影扫描：先做器官造影再扫描。（五）动态扫描：位置固定、多次扫描，双期扫描。（六）CTA：（七）图像后处理：3D图像

  14. 六、CT的阅片与诊断（一）图像内容： 一般项目：病人资料，编号，日期等。 扫描技术：KV，MA，时间，增强等。 窗位和窗宽：将兴趣区的CT值范围转为视觉可辨的灰阶（16个）。 窗位：该组织的CT值处； 窗宽：窗位左右一定范围六、CT的阅片与诊断（一）图像内容： 一般项目：病人资料，编号，日期等。 扫描技术：KV，MA，时间，增强等。 窗位和窗宽：将兴趣区的CT值范围转为视觉可辨的灰阶（16个）。 窗位：该组织的CT值处； 窗宽：窗位左右一定范围

  15. （二）部分容积效应（VOLUME）原理：以图表示 意义：可漏掉病变或造成假像。（三）病变密度特点： 平扫： 高密度 低密度 等密度 增强： 明显强化 等密度强化 无强化（二）部分容积效应（VOLUME）原理：以图表示 意义：可漏掉病变或造成假像。（三）病变密度特点： 平扫： 高密度 低密度 等密度 增强： 明显强化 等密度强化 无强化

  16. （四）熟悉人体解剖，特别是横断面。（五）按分析病变的要点：（六）对病理性质的诊断有限度，结合其它资料。（四）熟悉人体解剖，特别是横断面。（五）按分析病变的要点：（六）对病理性质的诊断有限度，结合其它资料。

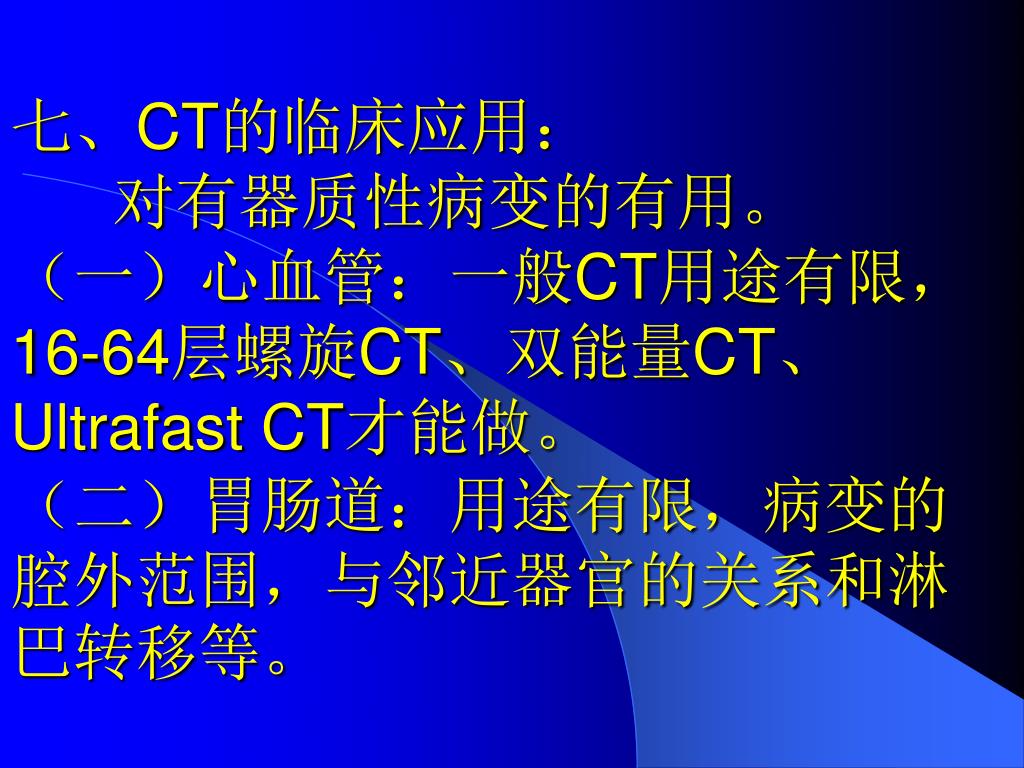

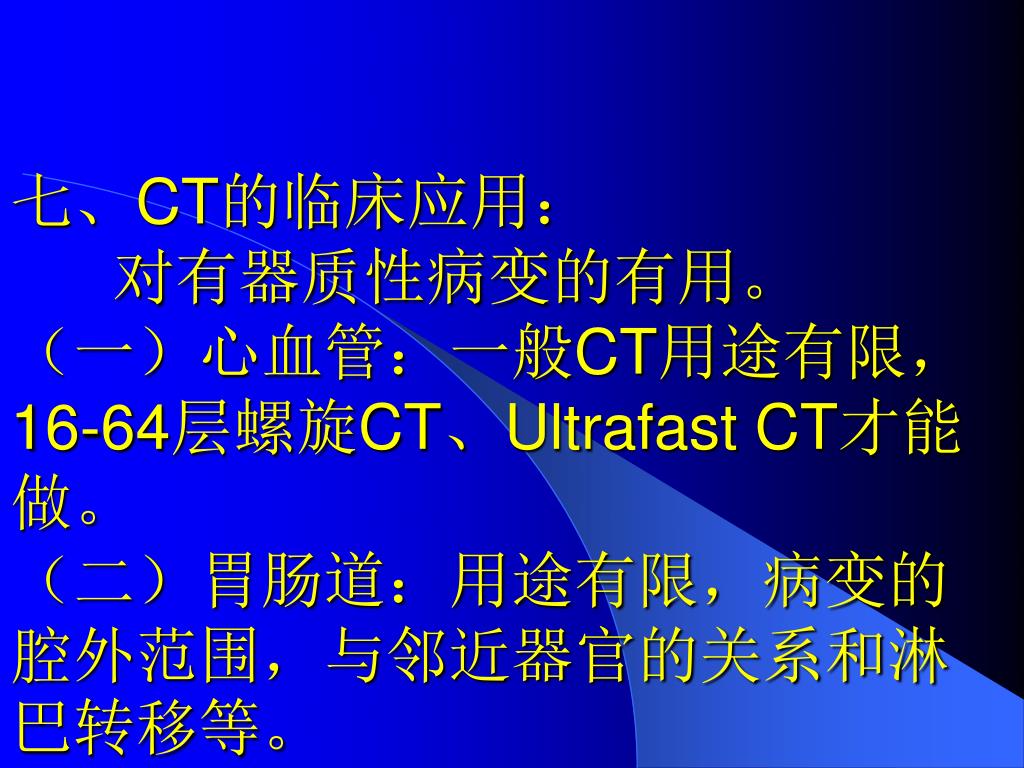

  17. 七、CT的临床应用： 对有器质性病变的有用。（一）心血管：一般CT用途有限，16-64层螺旋CT、Ultrafast CT才能做。（二）胃肠道：用途有限，病变的腔外范围，与邻近器官的关系和淋巴转移等。

  18. 七、CT的临床应用： 对有器质性病变的有用。（一）心血管：一般CT用途有限，16-64层螺旋CT、双能量CT、Ultrafast CT才能做。（二）胃肠道：用途有限，病变的腔外范围，与邻近器官的关系和淋巴转移等。

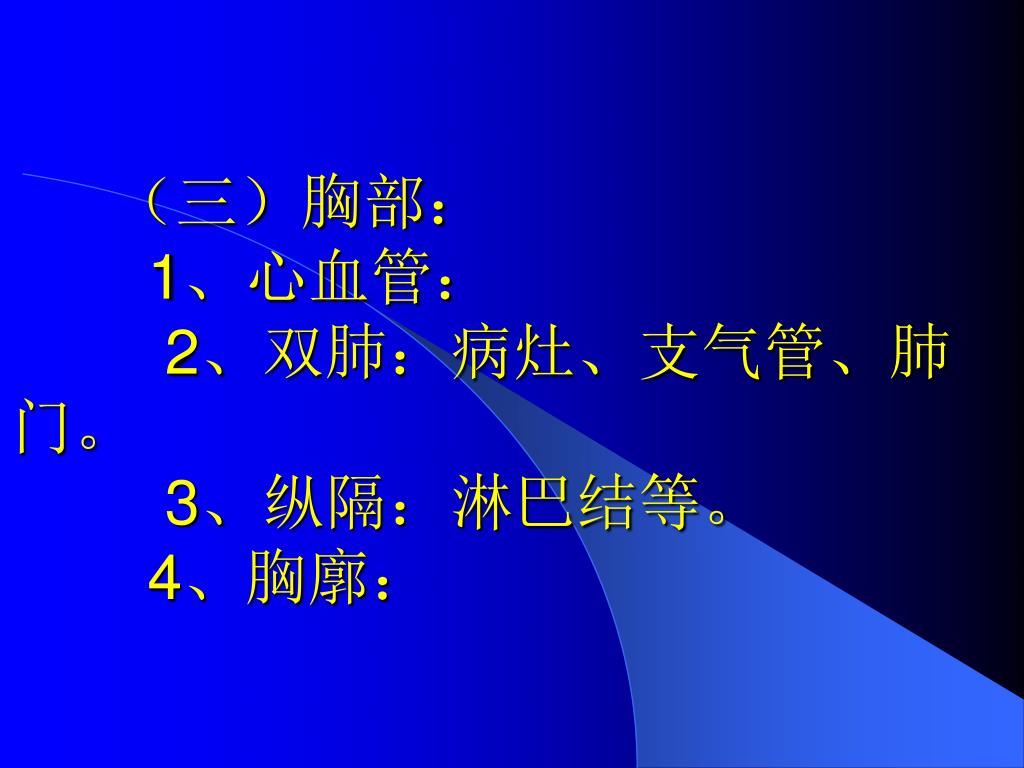

  19. （三）胸部： 1、心血管： 2、双肺：病灶、支气管、肺门。 3、纵隔：淋巴结等。 4、胸廓：

  20. （四）腹部： 空腹、提前用药，常规强化。 （五）盆腔：空腹、提前用药，常规强化。（六）颅脑：（七）五官：（八）脊 柱：（九）骨关节：

  21. Thanks!

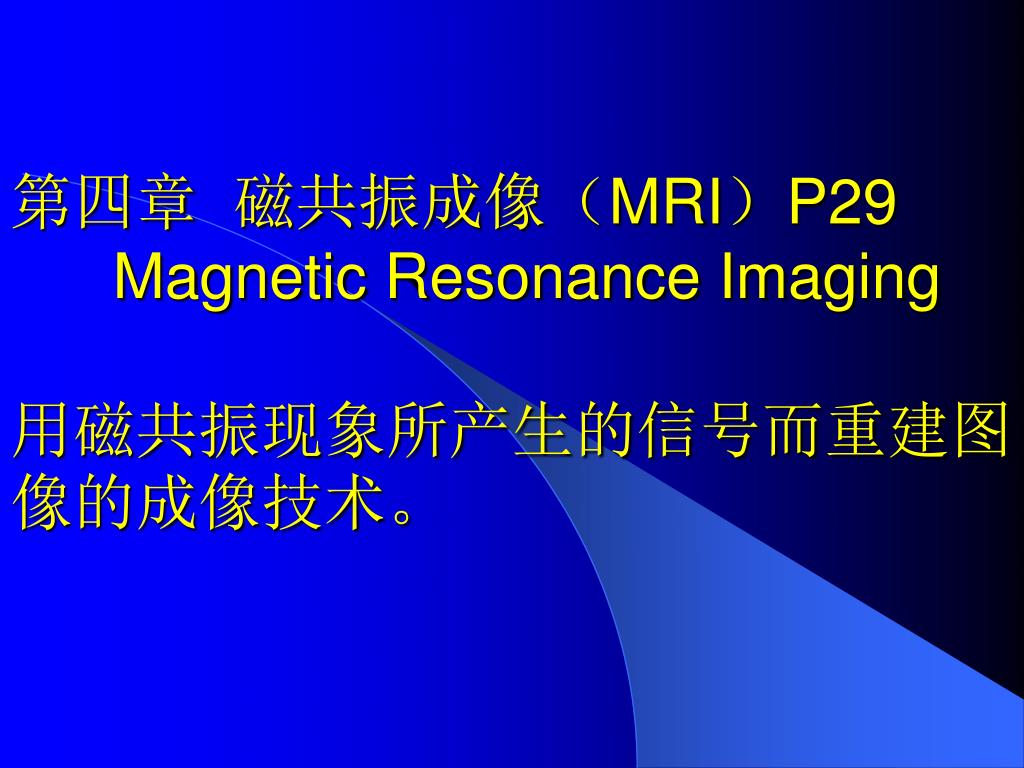

  22. 第四章 磁共振成像（MRI）P29 Magnetic Resonance Imaging用磁共振现象所产生的信号而重建图像的成像技术。

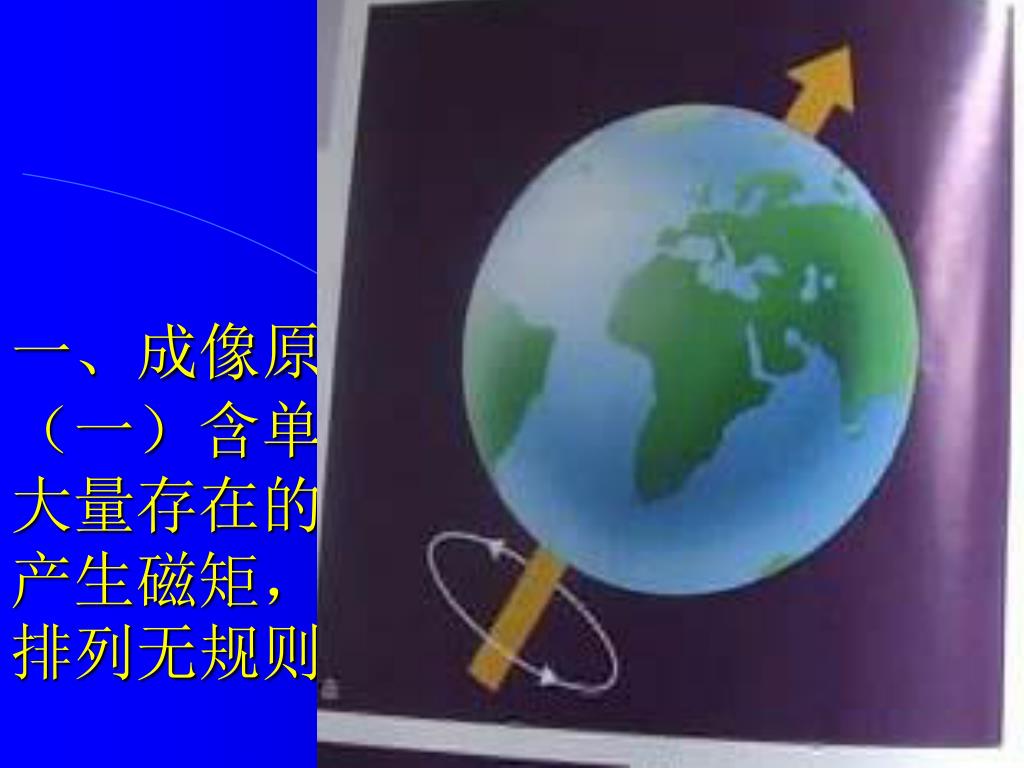

  23. 一、成像原理（一）含单数质子的原子核（如体内大量存在的氢原子），有自旋运动，产生磁矩，如小磁体，小磁体自旋轴排列无规则。一、成像原理（一）含单数质子的原子核（如体内大量存在的氢原子），有自旋运动，产生磁矩，如小磁体，小磁体自旋轴排列无规则。

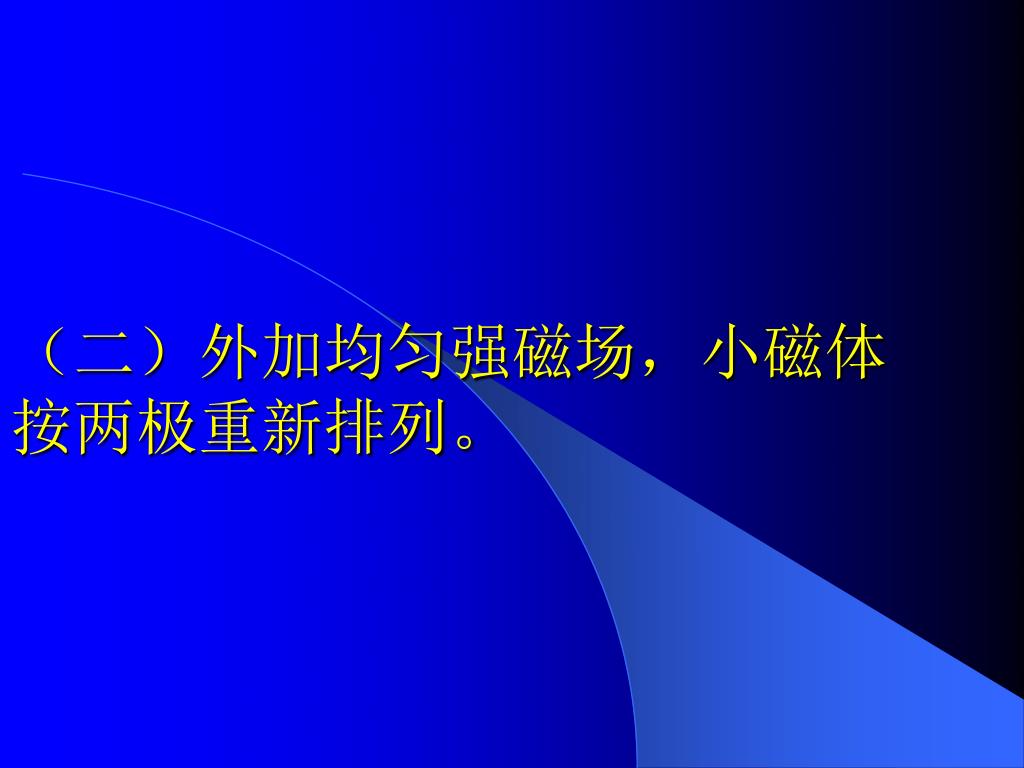

  24. （二）外加均匀强磁场，小磁体按两极重新排列。（二）外加均匀强磁场，小磁体按两极重新排列。
