Látás és világítás

1. Látás és világítás

2. Fogalommeghatározások szempontjából irányadó szabvány: MSZ EN 12665:2002

3. kontrasztérzékenység látásélesség káprázás kiküszöbölése A világítás célja: a látási teljesítmény biztosítása

4. Alapvető világítástechnikai mennyiségek: Fényáram [lumen] Fényerősség [kandela] Megvilágítás [lux] Fénysűrűség [kandela/m2]

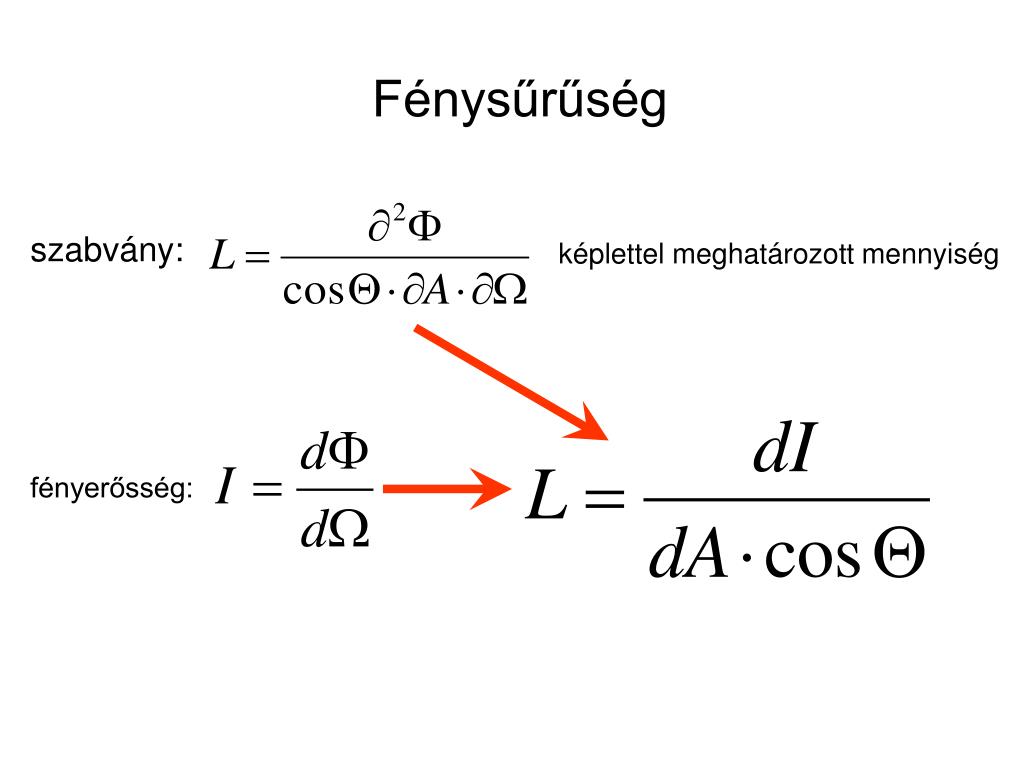

5. szabvány: képlettel meghatározott mennyiség fényerősség: Fénysűrűség

6. Ha Θ=0°, akkor: dA dI , cd/m2

7. dI Q dA dA’ Ha Θ ≠ 0°, akkor:

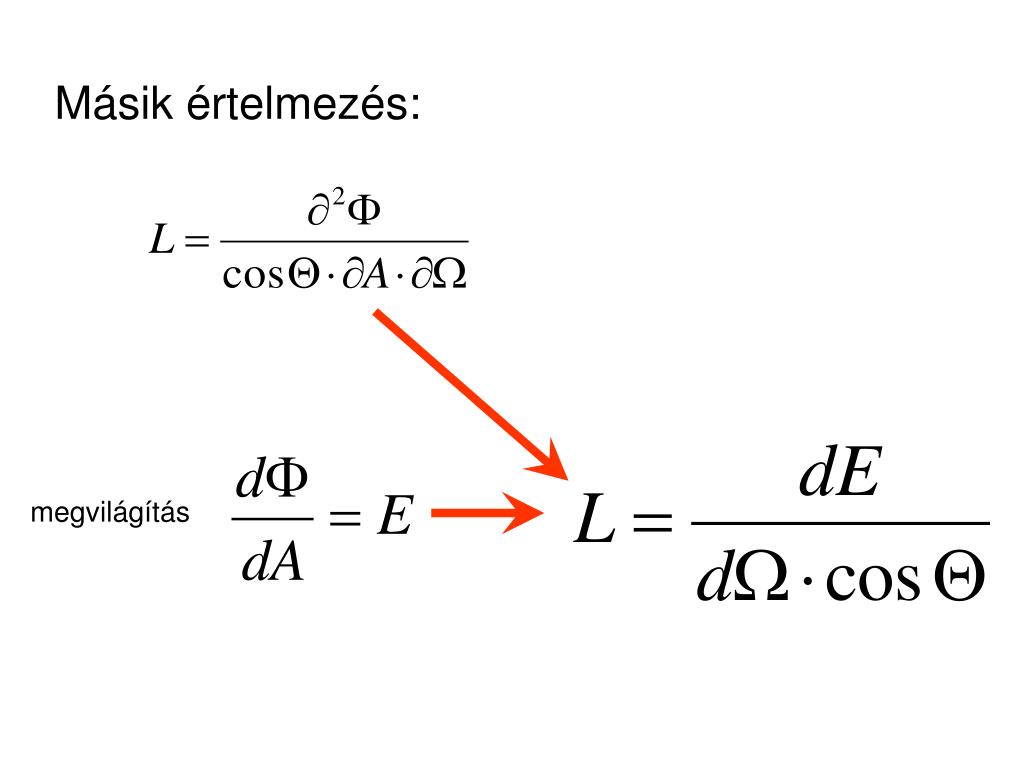

8. Másik értelmezés: megvilágítás

9. L Φ E r A

11. Látóélesség 1szögperc 5 m Látóélesség: 1 visus

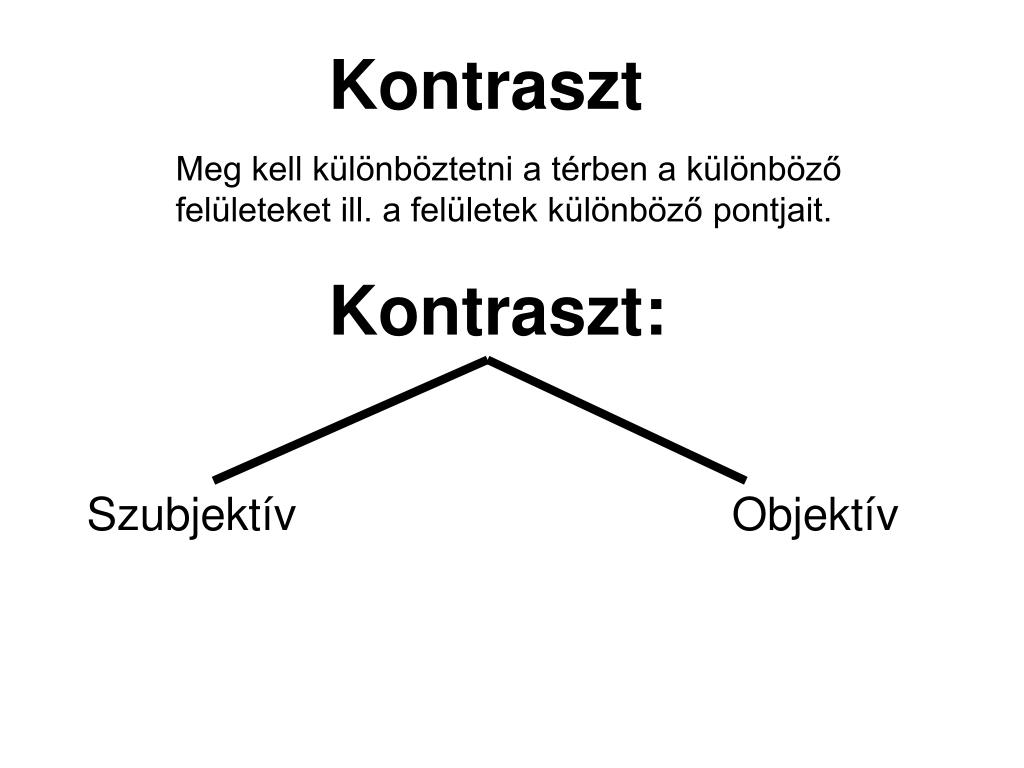

12. Kontraszt Meg kell különböztetni a térben a különböző felületeket ill. a felületek különböző pontjait. Kontraszt: Szubjektív Objektív

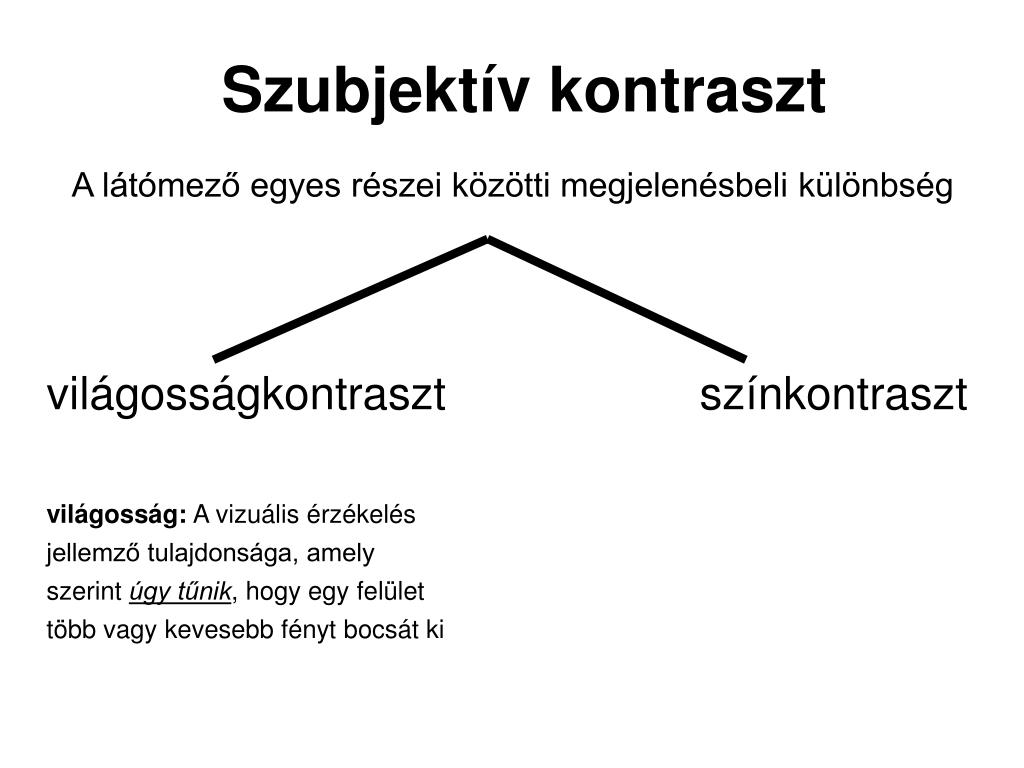

13. Szubjektív kontraszt A látómező egyes részei közötti megjelenésbeli különbség világosságkontraszt színkontraszt világosság: A vizuális érzékelés jellemző tulajdonsága, amely szerint úgy tűnik, hogy egy felület több vagy kevesebb fényt bocsát ki

14. Objektív kontraszt A világosságkontraszt objektív megfelelője FÉNYSŰRŰSÉGKONTRASZT (fotometriai mennyiség) Többféle számítási mód: ahol L2 a tárgy fénysűrűsége és L1 a háttér fénysűrűsége

15. Objektív kontraszt A világosságkontraszt objektív megfelelője FÉNYSŰRŰSÉGKONTRASZT (fotometriai mennyiség) Többféle számítási mód: ha L1 és L2 összemérhető Látlag nő C=0, ha L2=L1 C Cmin~0,2 csökken

16. Mennyire érzékeljük a kontrasztot? kontrasztérzékenység: Sc Látlag látótér [cd/m2]

17. LENCSE ÉRZÉKELŐ FÉNYSŰRŰSÉG MÉRÉSE DIAFRAGMA dE dΩ dA

18. Káprázás forrása szerint Káprázás erőssége szerint közvetlen közvetett Káprázás fajtái: zavaró (pszichológiai) rontó (fiziológiai)

19. Zavaró káprázás (discomfort glare): Olyan káprázás, amely kényelmetlenséget okoz anélkül, hogy szükségképpen rontaná a tárgyak látását MSZ EN 12665:2002

20. Hopkinson, 1950: L kápráztató felület fénysűrűsége Lb háttér fénysűrűsége ω a kápráztató felületet mekkora térszög alatt látjuk p pozíció-index Több kápráztató forrás esetén:

21. Söllner, 1972: (DIN 5035) L – γ értékpárok alapján fénysűrűség határérték-görbék felvétele különböző átl. hor. megvilágítások különböző káprázási osztályok két görbesereg nézési iránnyal párhuzamosan szerelt nézési irányra merőlegesen szerelt fénycsöves lámpatestek esetére esetére

23. Egy belső téri világítási berendezés lámpatestjei által okozott közvetlen káprázást a CIE egységes káprázás értékelési skála (Unified Glare Rating, UGR) táblázatos módszerével kell értékelni a következő képlet alapján: MSZ EN 12464-1:2003

24. A formulában szereplő egyes mennyiségek meghatározása: Lb a felületek átlagos megvilágításából a felületek átlagos reflexiós tényezőjéből

25. L közvetlen méréssel, vagy I fényerősség fényeloszlási görbéből (C,g) Ap a megfigyelő irányából látható felület w

26. Térbeli koordinátarendszer

27. R T H w r R T H keresztirányú elrendezés I (C, g) hosszanti elrendezés

29. UGR Táblázat (felhasználó-barát) reflexiós tényezők geom. méretek adott fényáram UGR

31. Példa az UGR meghatározására Helyiségméretek hosszúság (a) = 8 m szélesség (b) = 4 m magasság (c) = 3,2 m szemmagasság = 1,2 m b Reflexiós tényezők rmenny = 0,7 rfal = 0,3 rmunkasík = 0,2 a

32. H = 3,2 m – 1,2 m = 2 m b = X = 4 m = 2H a = Y = 8 m = 4H UGR: 16,7 figyelembe veendő sor: 2H – 4H figyelembe veendő oszlop: 0,7; 0,3; 0,2

33. A szabványban szereplő UGR skála 10, 13, 16, 19, 22, 25, 28 egyre szigorúbb egyre jobban kápráztat
