单列形体递进表达法

单列形体递进表达法. 圆柱的形成. 圆柱的投影图. 假想圆柱具有伸缩性，将圆柱向墙面、地面垂直挤压成平面. 当圆柱直立放置时，分为前、后半圆柱，左、右半圆柱 同学们思考，如果圆柱倒下水平放置，怎样命名半圆柱. a ’ b ’ 是此圆柱最左分界线的投影 , 它是前半圆柱与后半圆柱的分界线。那么最右、最前、最后分界线的投影在哪？. 圆柱的形状发生变化怎样画它的投影图呢. 水平圆柱投影图. 半圆柱投影图. 空心圆柱投影图. 左上角被切圆柱投影图. 你能画出这两个被切圆柱投影图吗？. 提示：最高最下分界线的左边被切去了，投影图上也应擦去这段线.

sunee
Download Presentation

单列形体递进表达法

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

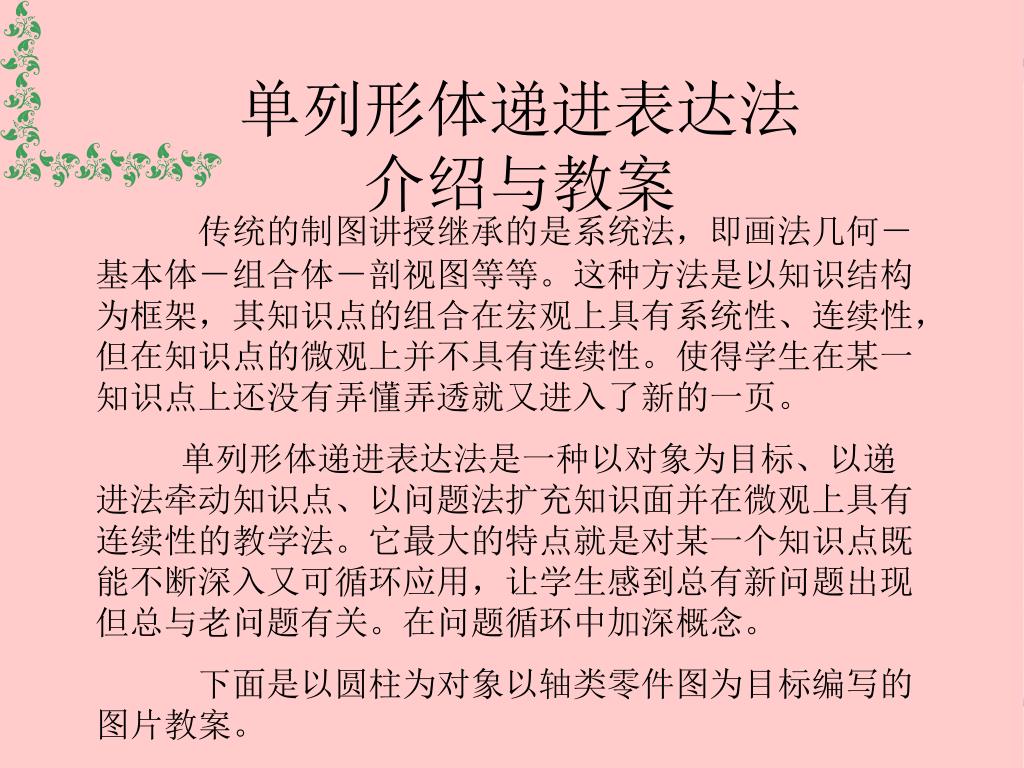

  1. 单列形体递进表达法

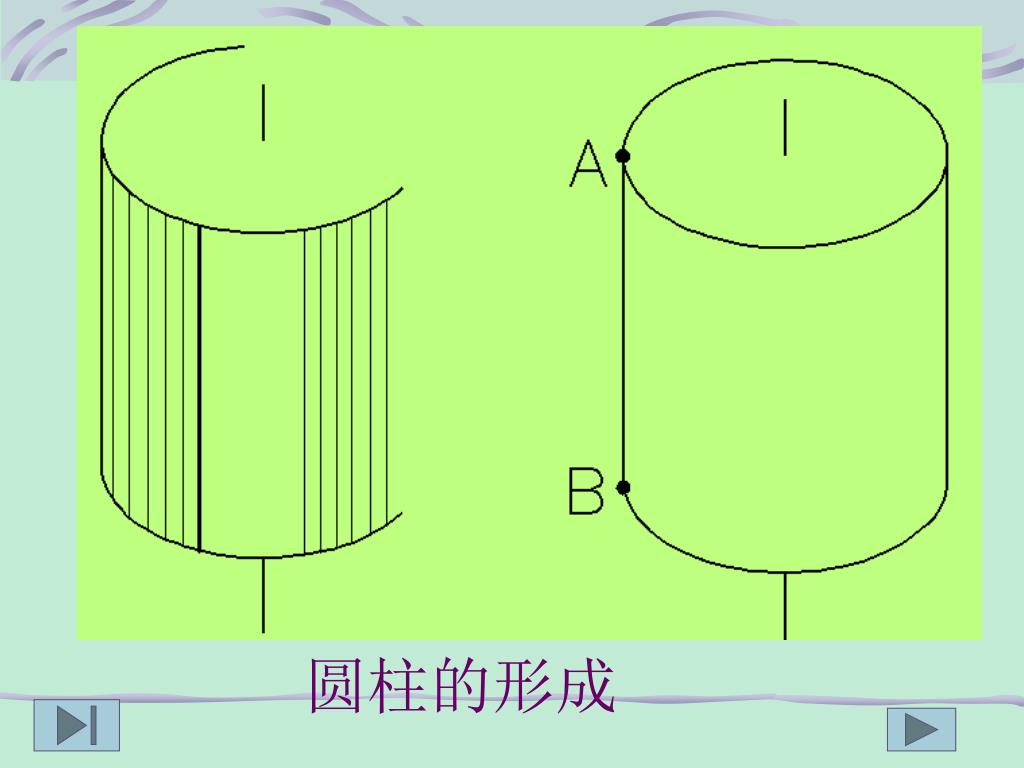

  2. 圆柱的形成

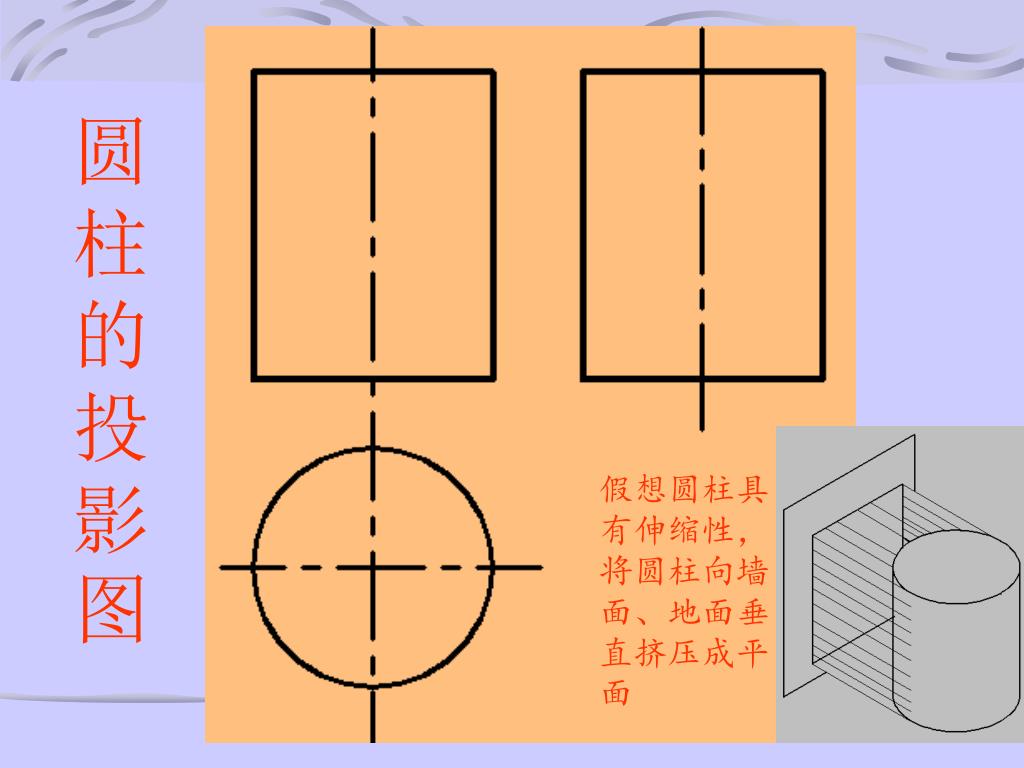

  3. 圆柱的投影图 假想圆柱具有伸缩性，将圆柱向墙面、地面垂直挤压成平面

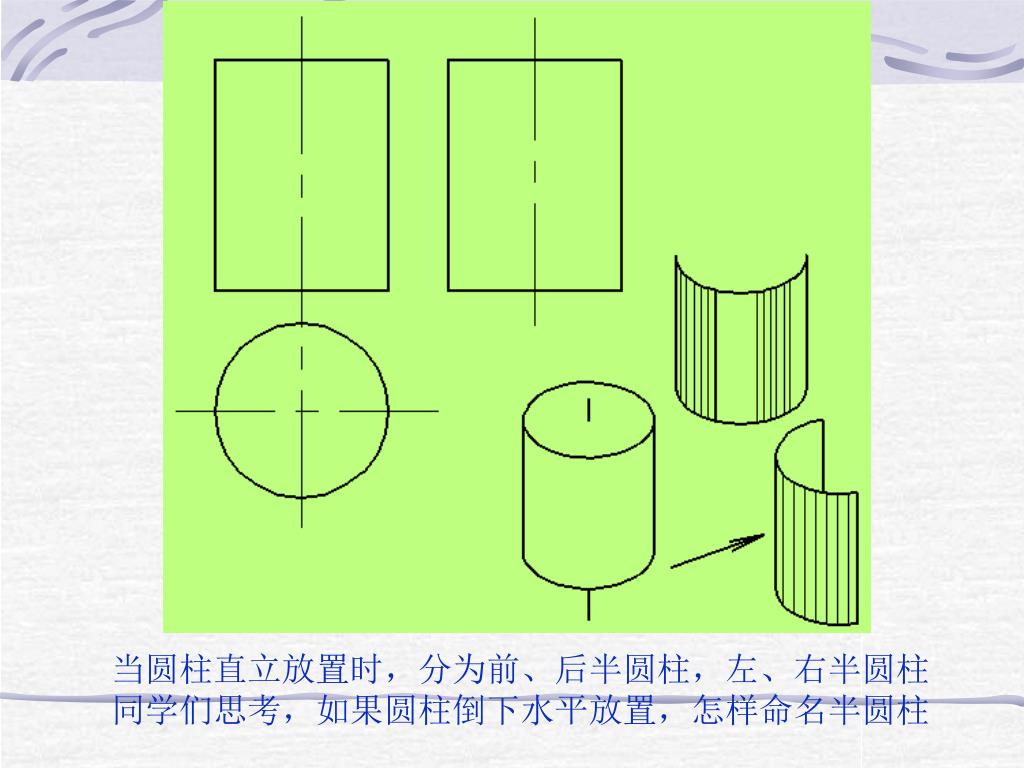

  4. 当圆柱直立放置时，分为前、后半圆柱，左、右半圆柱同学们思考，如果圆柱倒下水平放置，怎样命名半圆柱当圆柱直立放置时，分为前、后半圆柱，左、右半圆柱同学们思考，如果圆柱倒下水平放置，怎样命名半圆柱

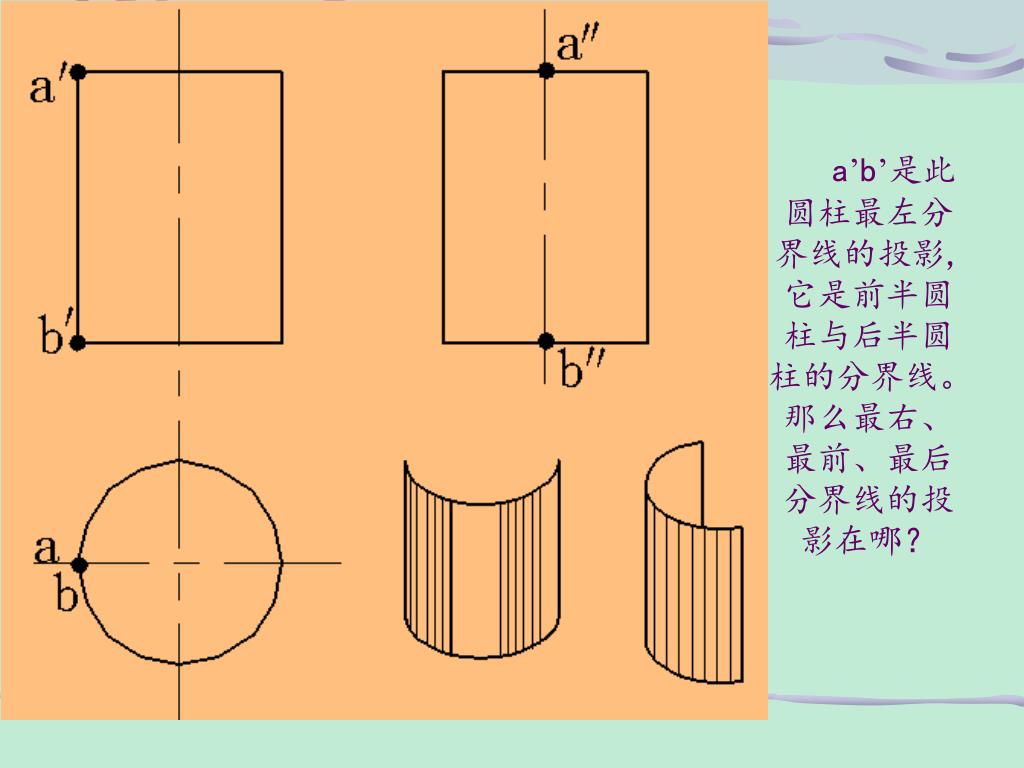

  5. a’b’是此圆柱最左分界线的投影,它是前半圆柱与后半圆柱的分界线。那么最右、最前、最后分界线的投影在哪？

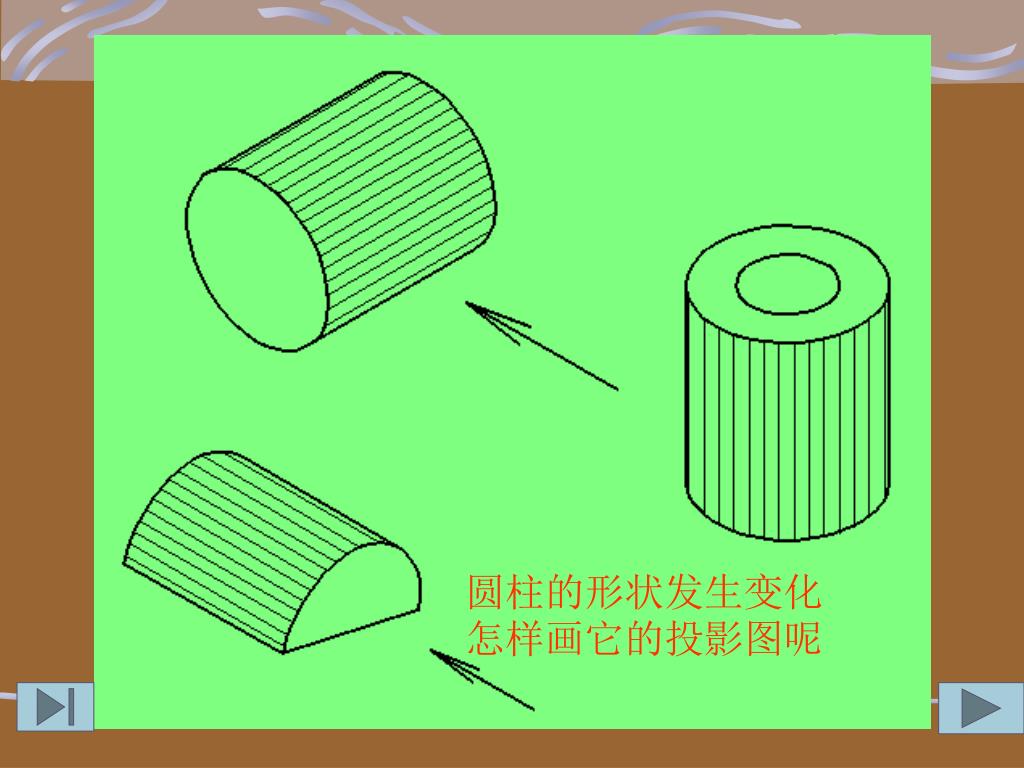

  6. 圆柱的形状发生变化怎样画它的投影图呢

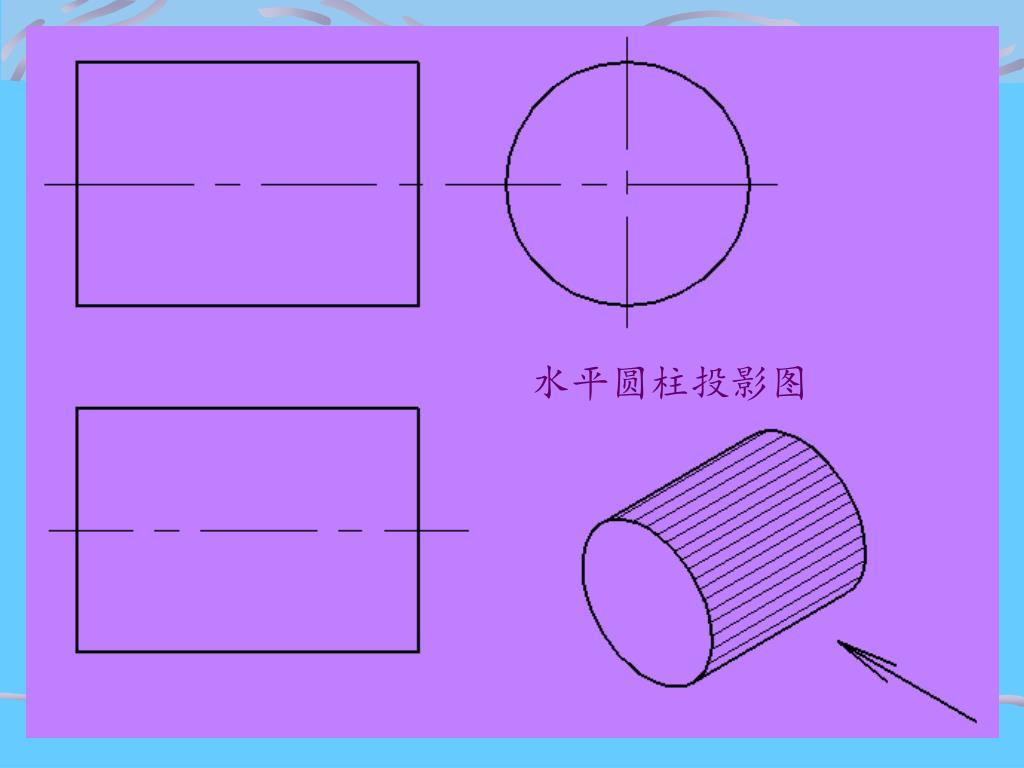

  7. 水平圆柱投影图

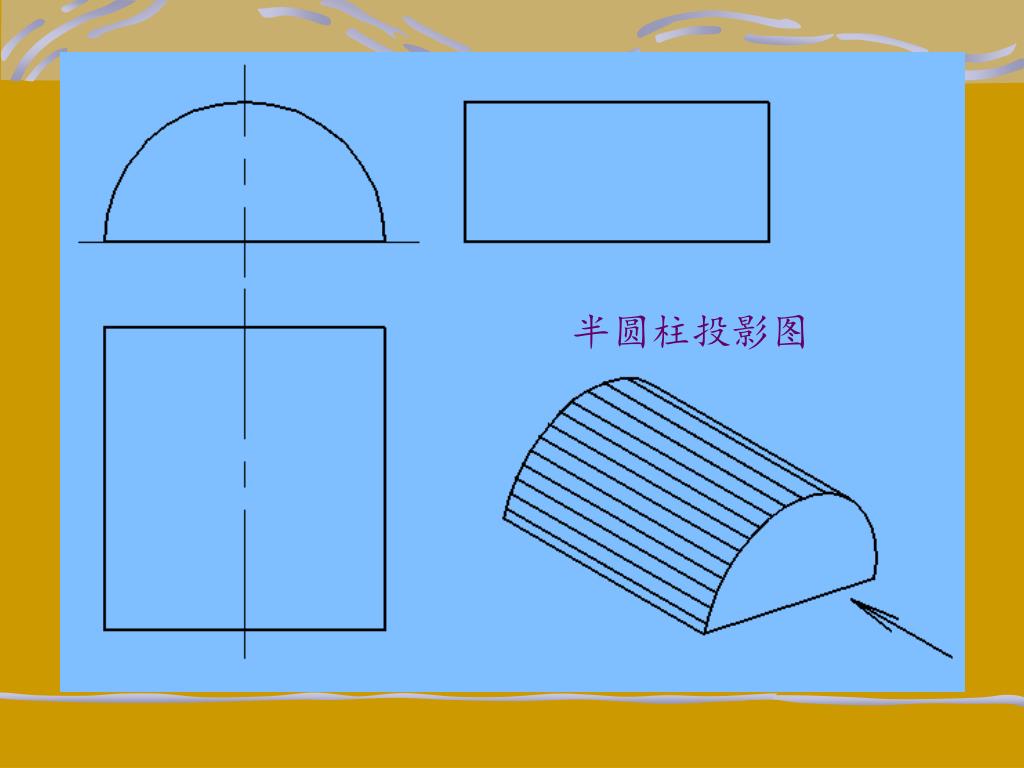

  8. 半圆柱投影图

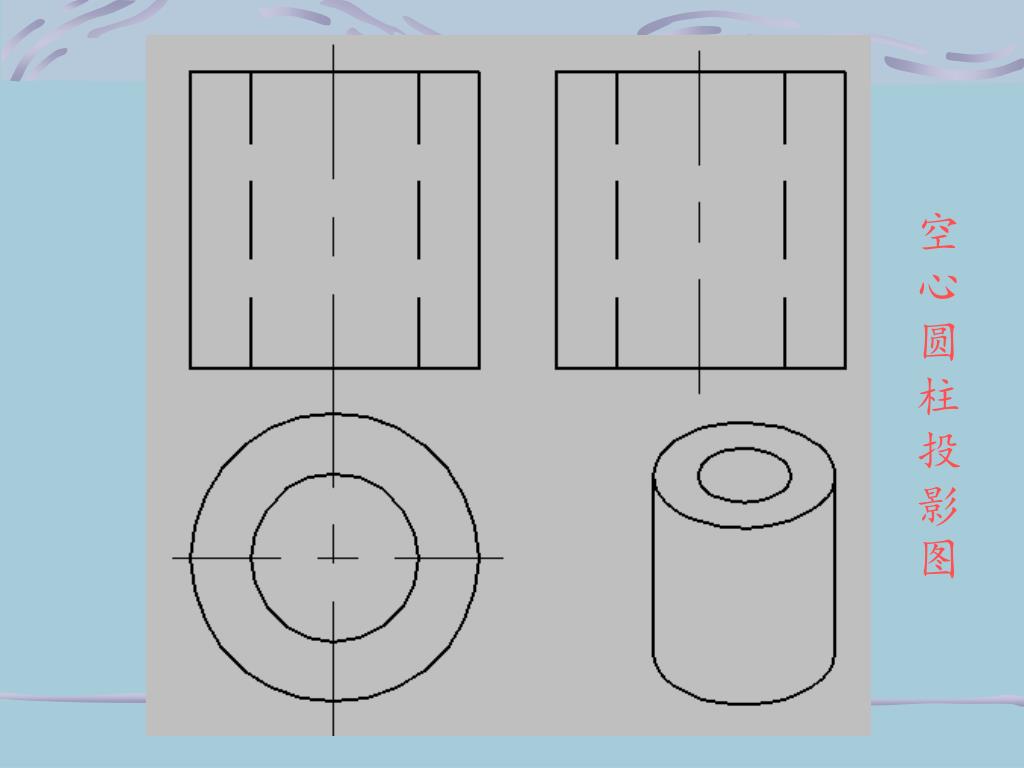

  9. 空心圆柱投影图

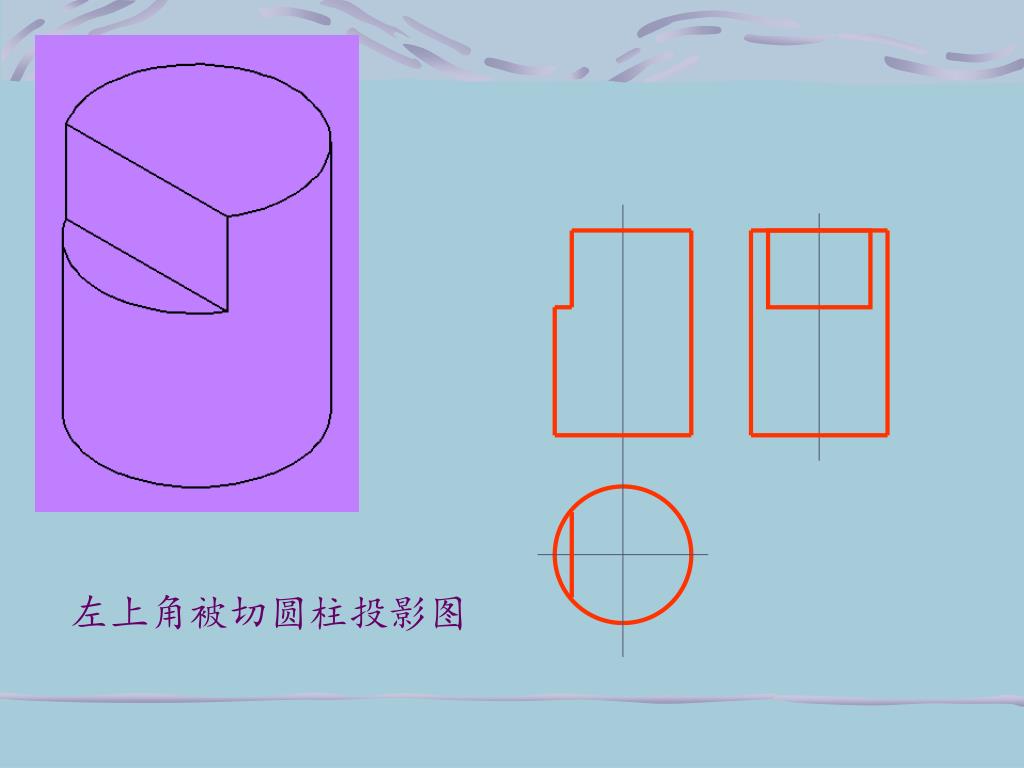

  10. 左上角被切圆柱投影图

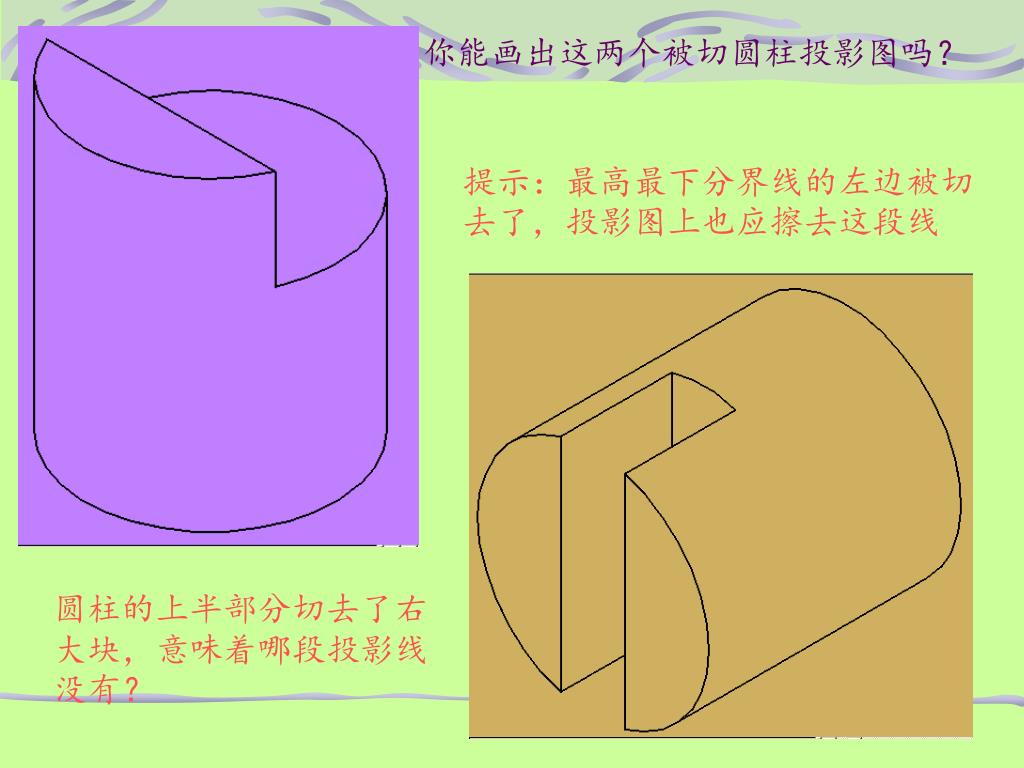

  11. 你能画出这两个被切圆柱投影图吗？ 提示：最高最下分界线的左边被切去了，投影图上也应擦去这段线 圆柱的上半部分切去了右大块，意味着哪段投影线没有？

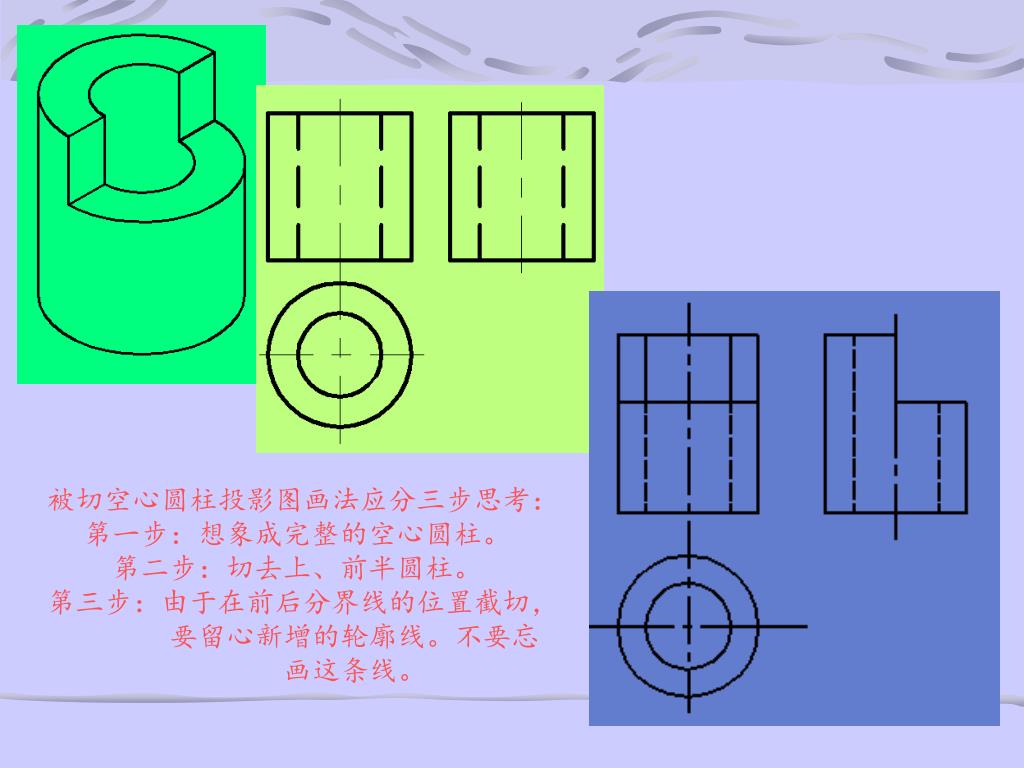

  12. 被切空心圆柱投影图画法应分三步思考：第一步：想象成完整的空心圆柱。第二步：切去上、前半圆柱。第三步：由于在前后分界线的位置截切， 要留心新增的轮廓线。不要忘 画这条线。

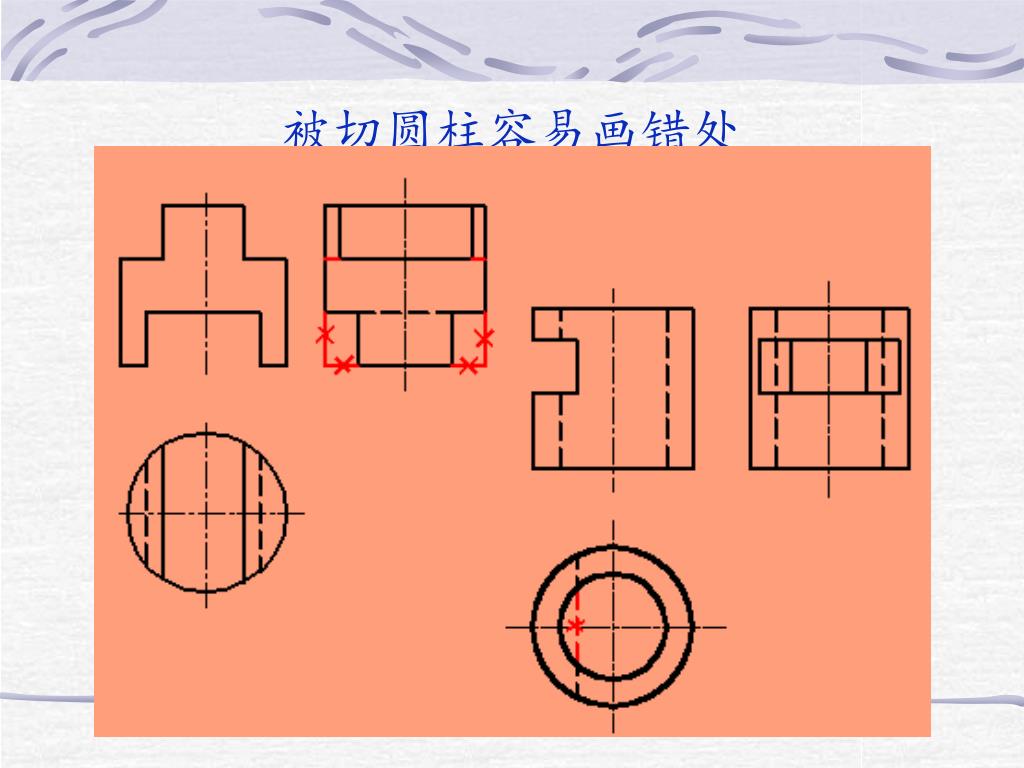

  13. 被切圆柱容易画错处

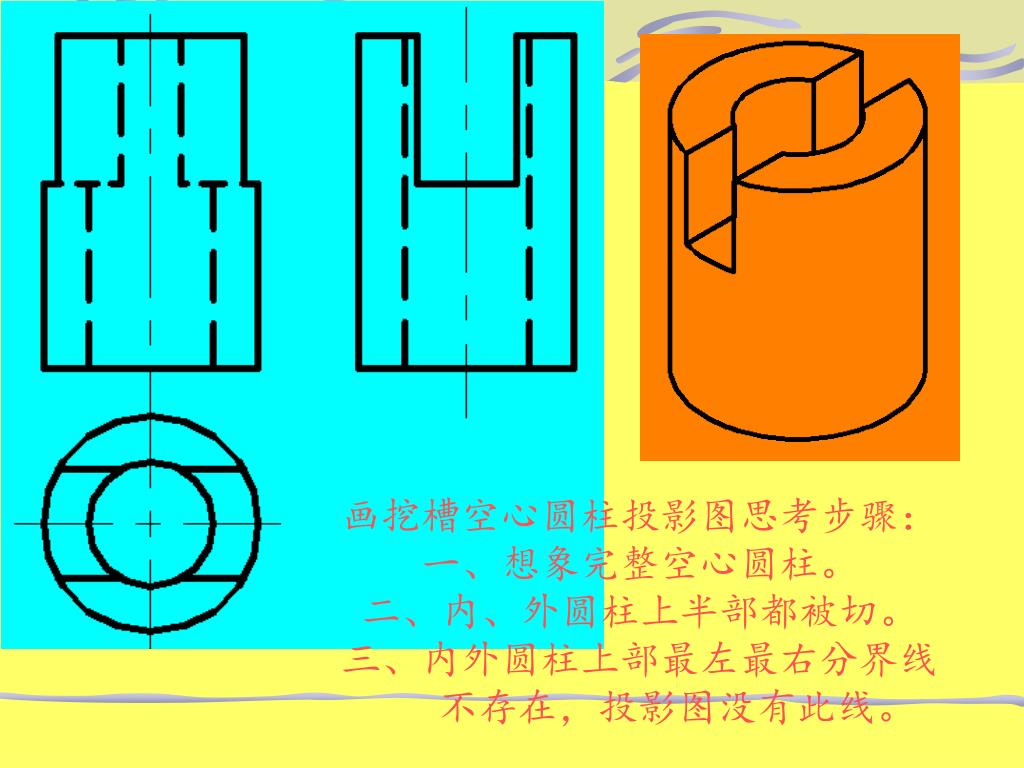

  14. 画挖槽空心圆柱投影图思考步骤：一、想象完整空心圆柱。二、内、外圆柱上半部都被切。三、内外圆柱上部最左最右分界线 不存在，投影图没有此线。

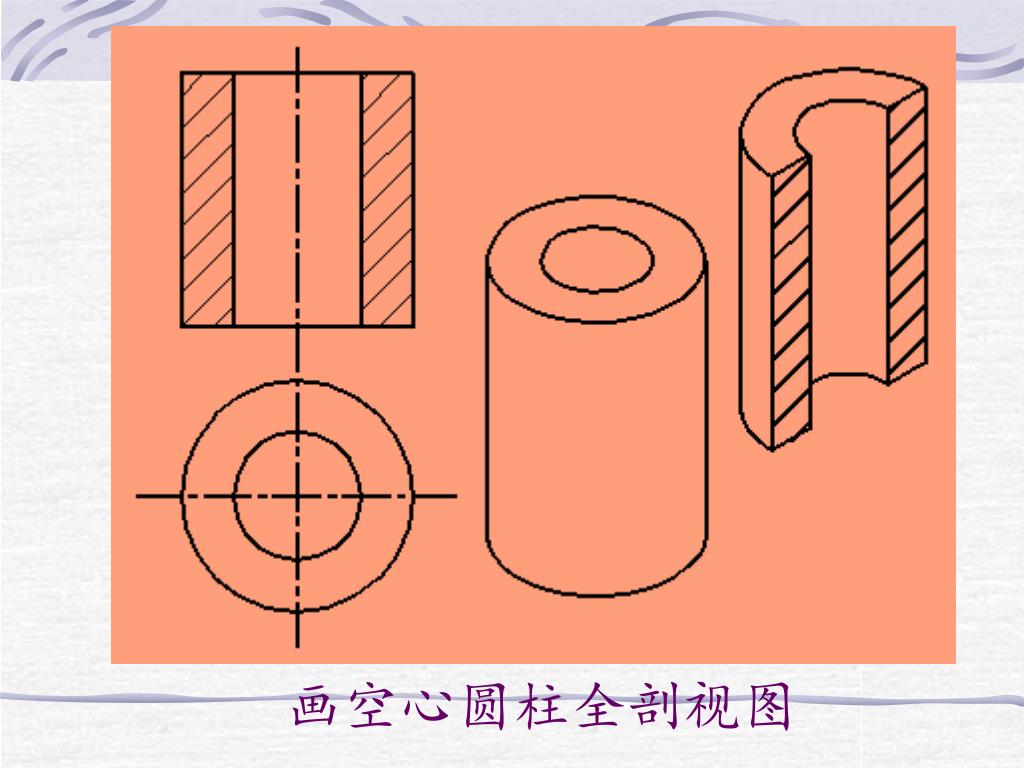

  15. 画空心圆柱全剖视图

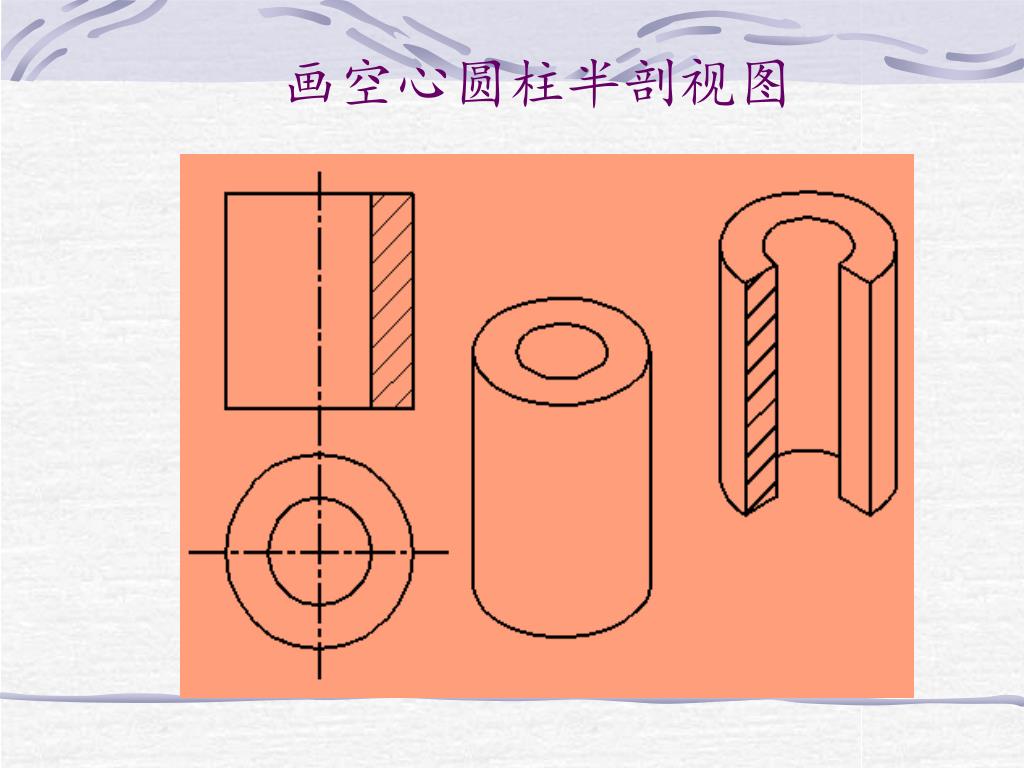

  16. 画空心圆柱半剖视图

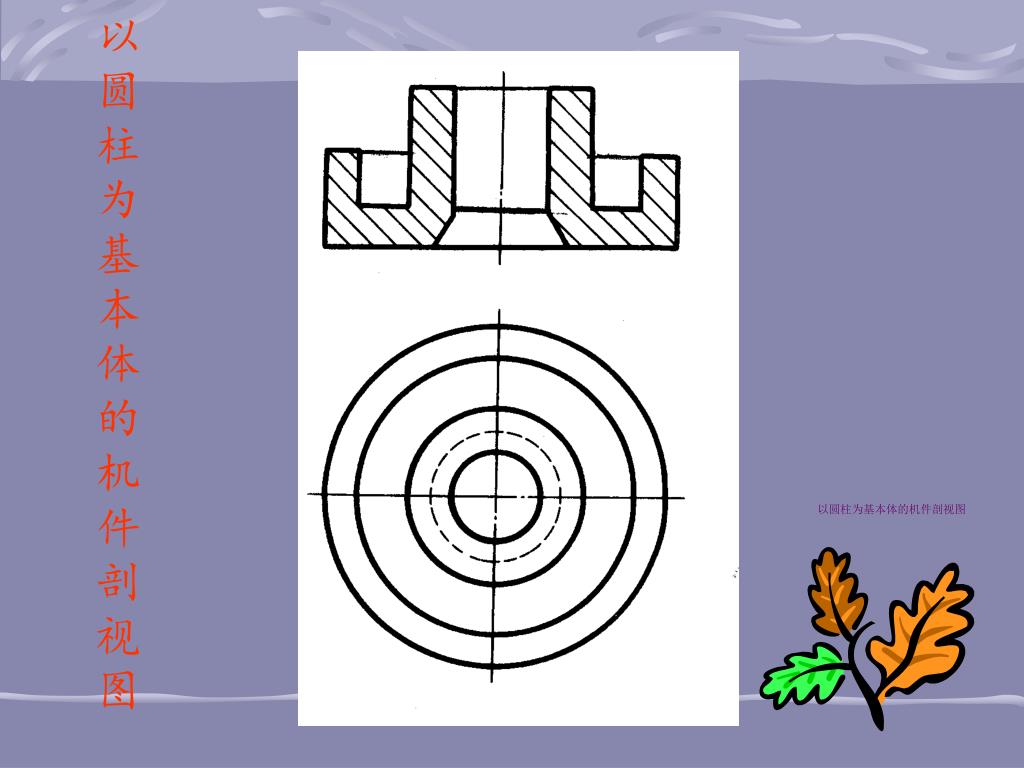

  17. 以圆柱为基本体的机件剖视图 以圆柱为基本体的机件剖视图

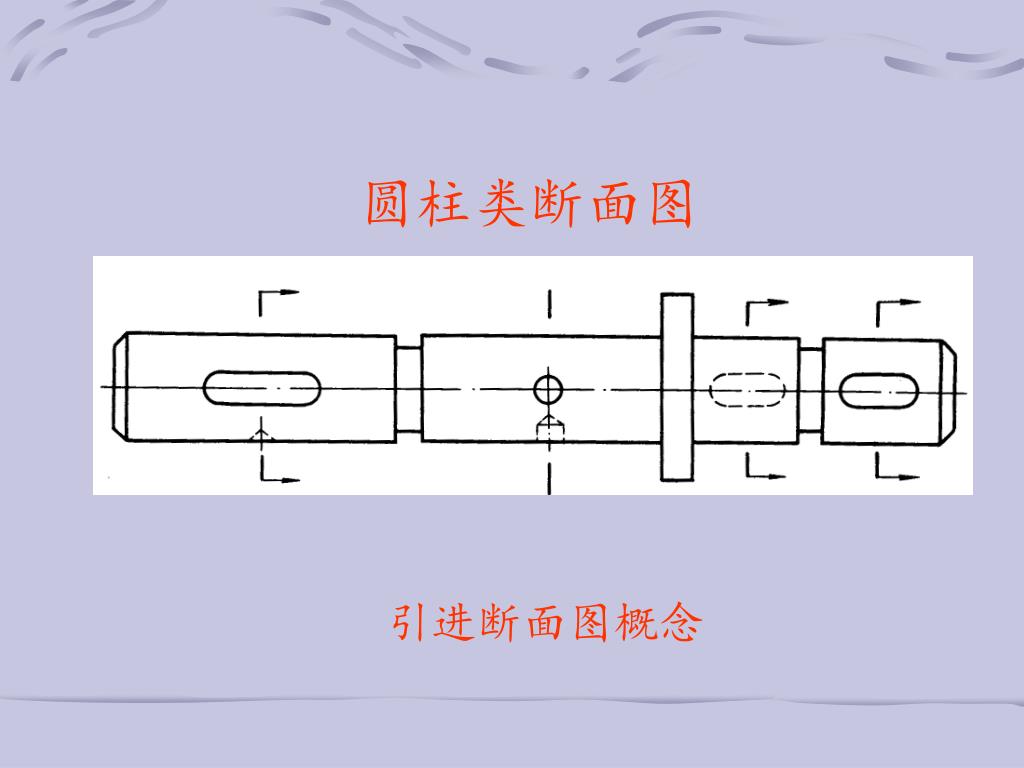

  18. 圆柱类断面图 引进断面图概念

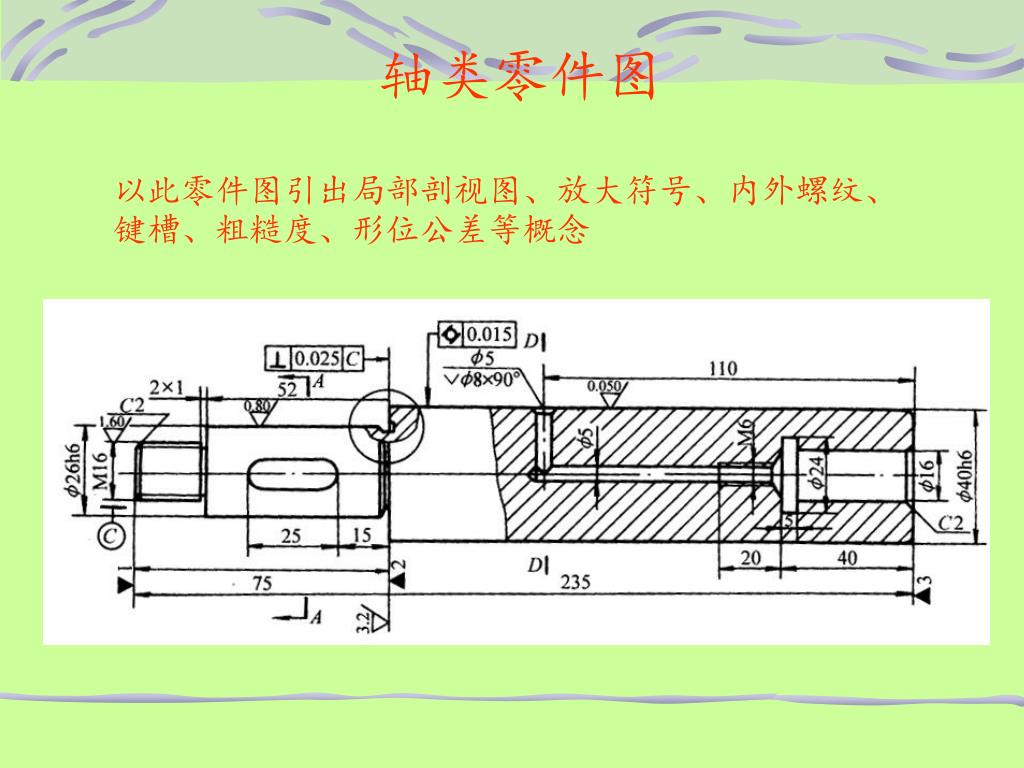

  19. 轴类零件图 以此零件图引出局部剖视图、放大符号、内外螺纹、键槽、粗糙度、形位公差等概念
