  1. Фильтр высоких частот для установки в ВЧ усилителях мощности ускорителя МЦ - 400 Выполнили студенты 4 курса Протасов А.А. Верламов К.А.

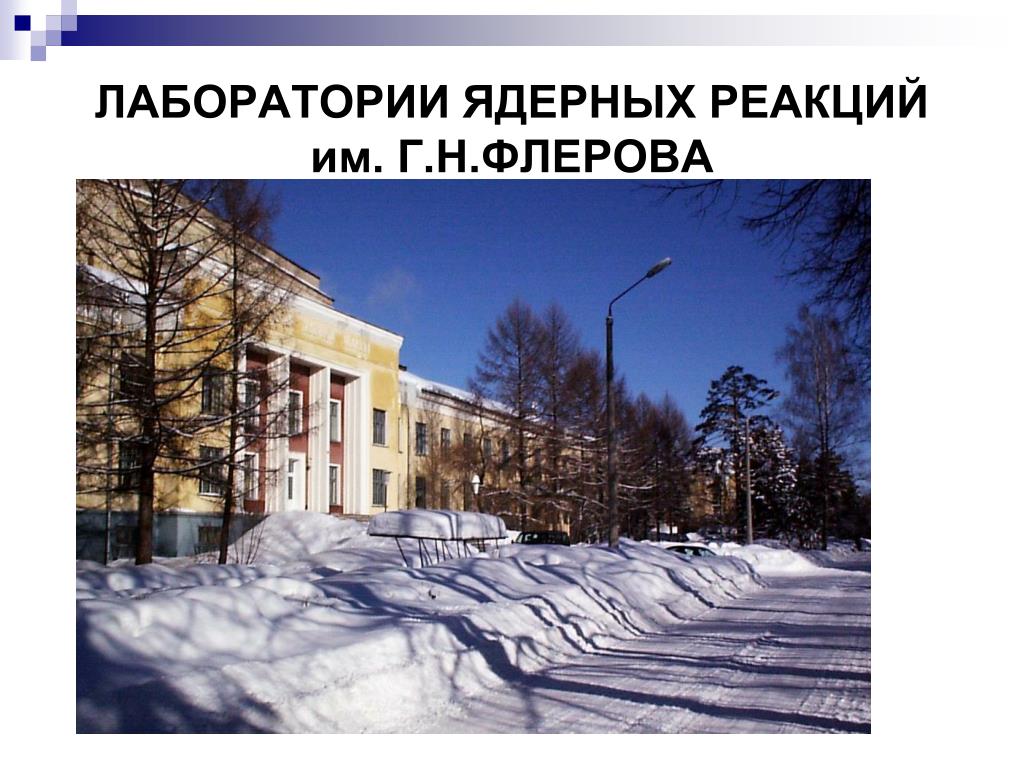

  2. ЛАБОРАТОРИИ ЯДЕРНЫХ РЕАКЦИЙ им. Г.Н.ФЛЕРОВА

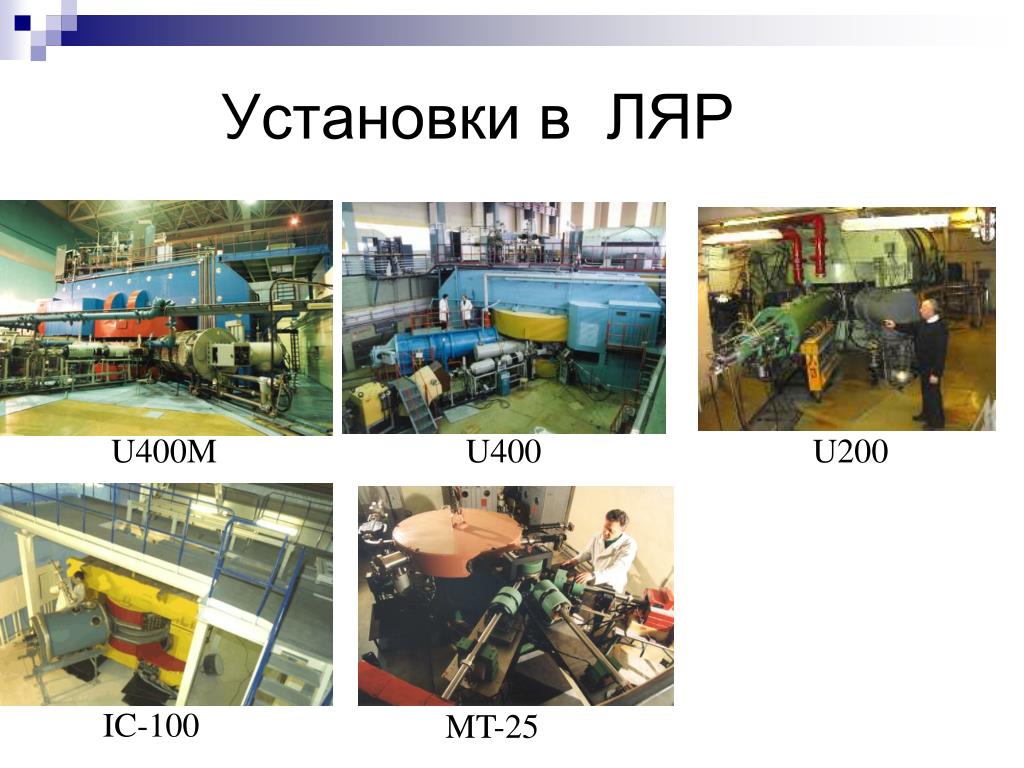

  3. Установки в ЛЯР U400M U400 U200 IC-100 MT-25

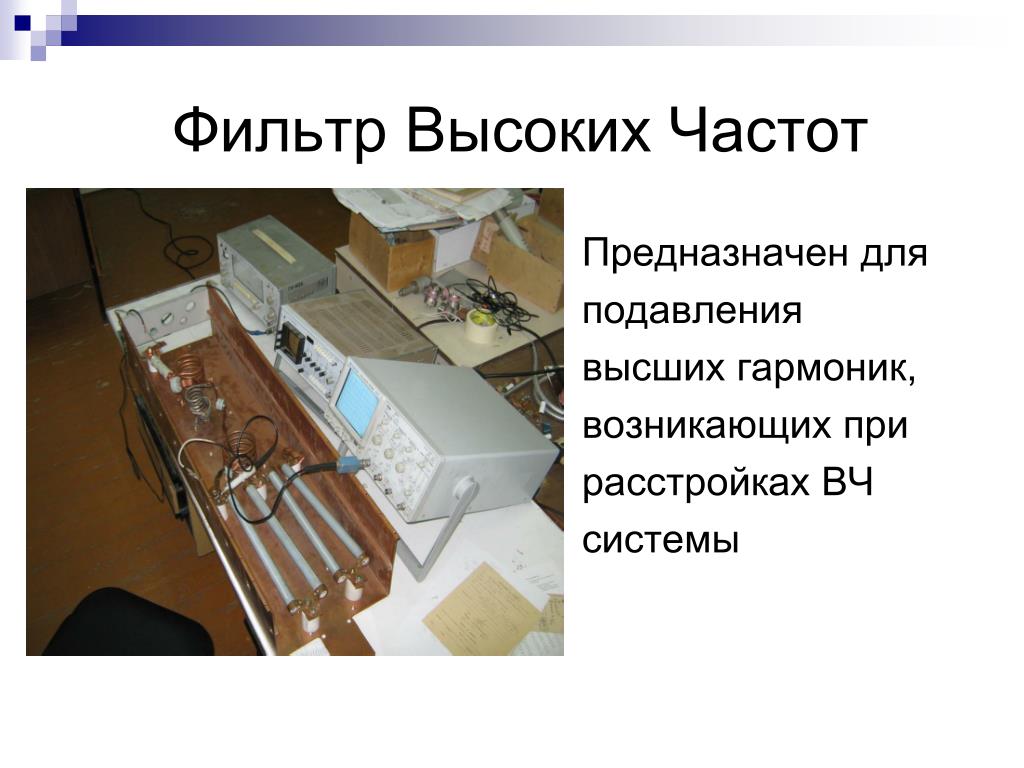

  4. Фильтр Высоких Частот Предназначен для подавления высших гармоник, возникающих при расстройках ВЧ системы

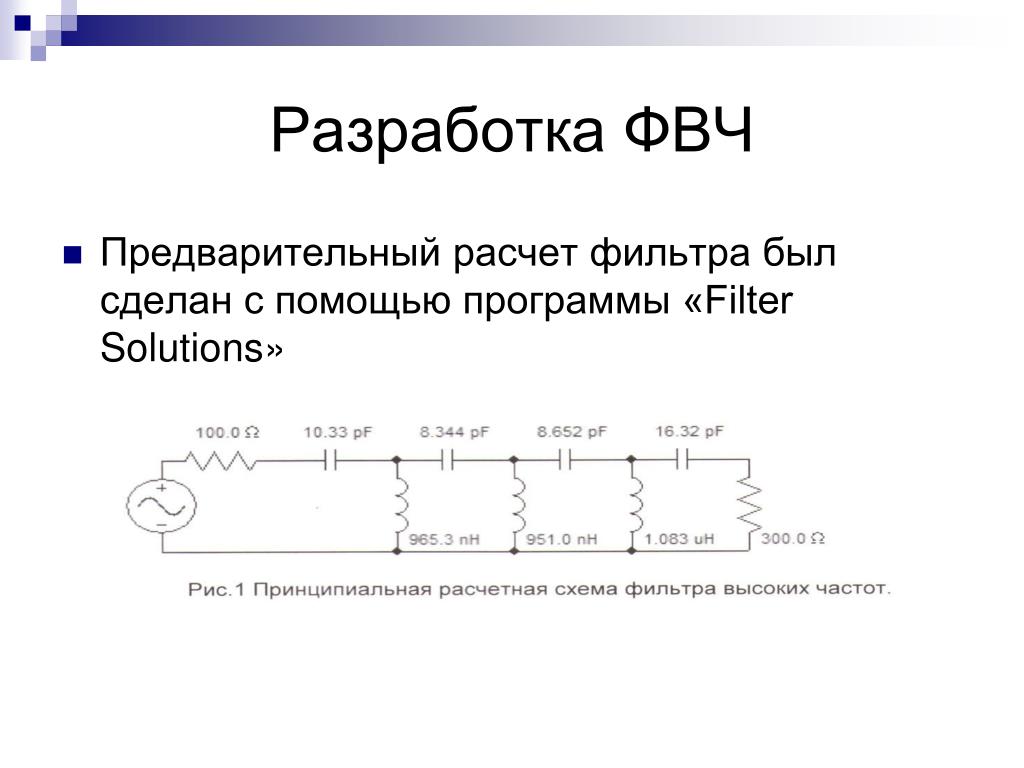

  5. Разработка ФВЧ • Предварительный расчет фильтра был сделан с помощью программы «Filter Solutions»

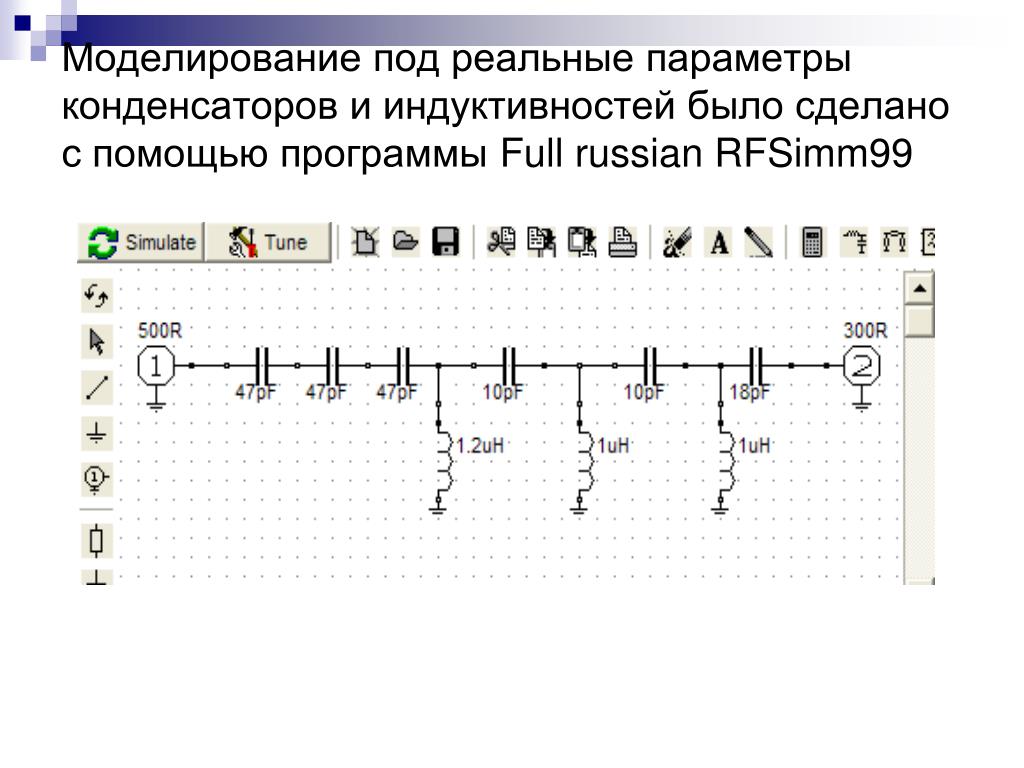

  6. Моделирование под реальные параметры конденсаторов и индуктивностей было сделано с помощью программы Full russian RFSimm99

  7. В результате моделирования был получен фильтр со следующей АЧХ

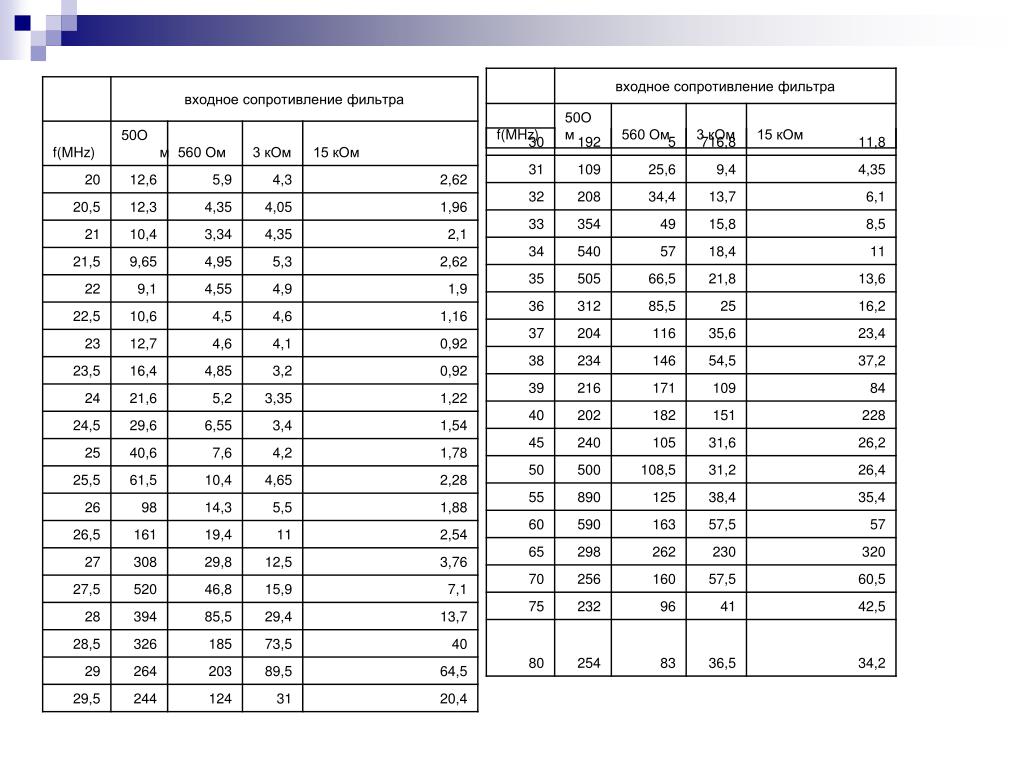

  8. сопротивлениями фильтра.

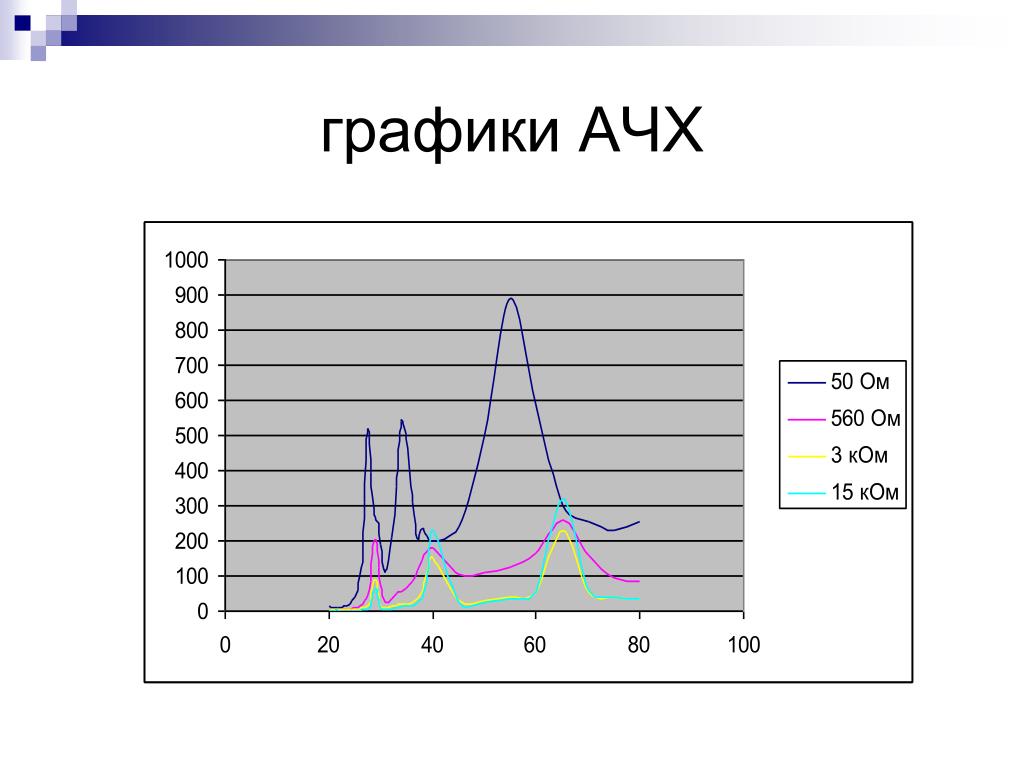

  9. графики АЧХ

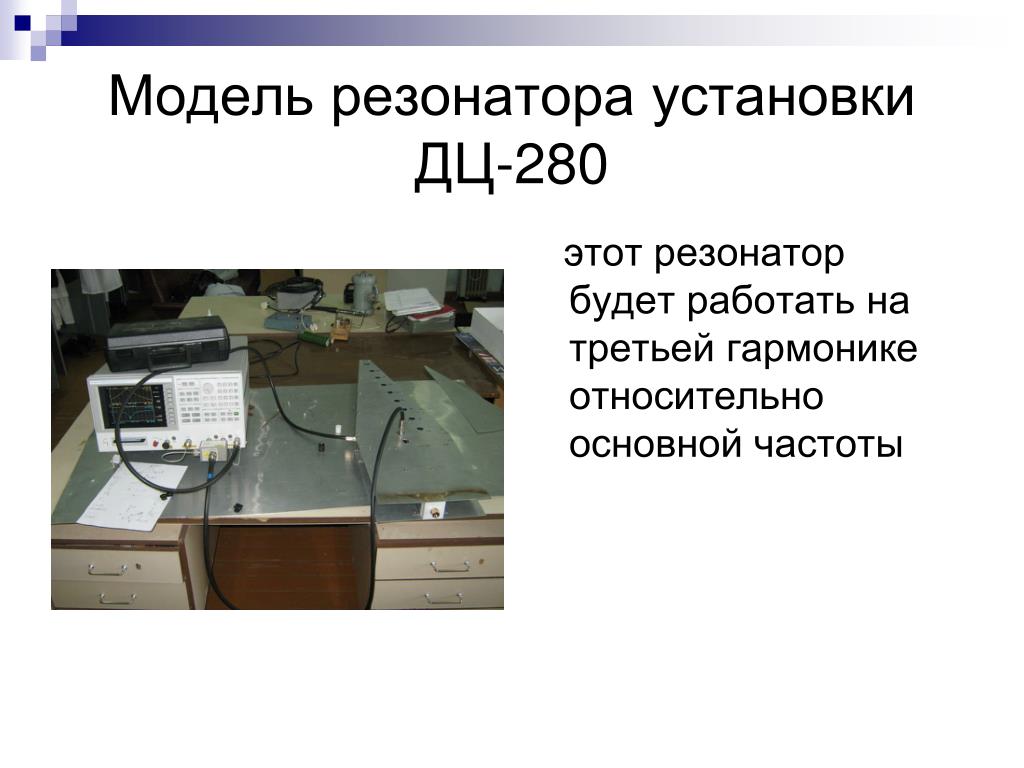

  10. Модель резонатора установки ДЦ-280 этот резонатор будет работать на третьей гармонике относительно основной частоты

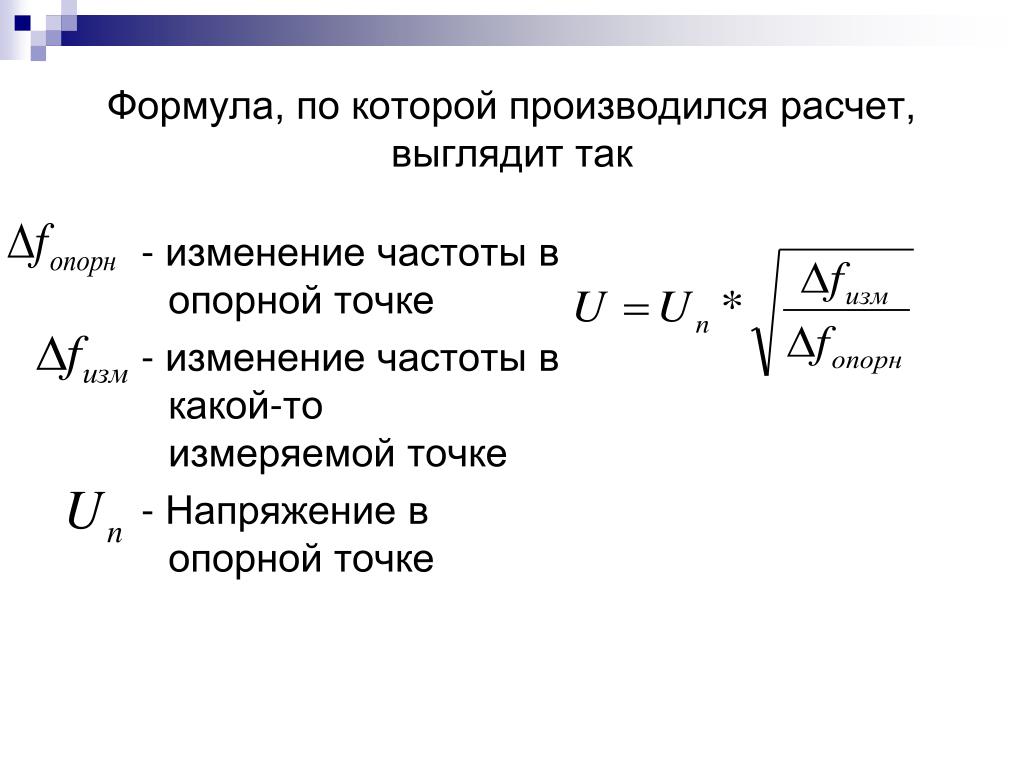

  11. Формула, по которой производился расчет, выглядит так - изменение частоты в опорной точке - изменение частоты в какой-то измеряемой точке - Напряжение в опорной точке

  12. Спасибо за внимание!
