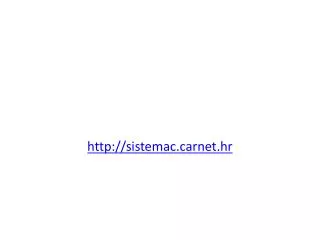

  1. http://sistemac.carnet.hr

  2. Uobičajeni simboli u podatkovnoj mreži: Stolno računalo Prijenosno računalo (Laptop) Poslužitelj (Server) IP telefon LAN medij Bežični medij

  3. LAN prespojnik (switch) Vatrozid (Firewall) Usmjernik (router) Bežični usmjernik (Wireless router) Oblak WAN medij

  4. Komponente mreže To su: • Krajnji uređaji • Mrežni uređaji • Mediji za prijenos podataka • Mrežni protokoli

  5. Krajnji uređaji • Krajnji uređaj je izvor ili odredište podataka koji se šalju mrežom tj. podaci u mreži nastaju u krajnjim uređajima, putuju kroz mrežu i na kraju puta stižu u krajnji uređaj. Mogu biti • Računala • Pisači • VoIP telefoni • Mobilni uređaji

  6. Krajnji uređaji mogu imati ulogu: • Klijenta • Servera • Klijenta i servera

  7. Mrežni uređaji • Povezuju krajnje uređaje i mreže u jedinstvenu funkcionalnu cjelinu. Mogu biti: • Pojačalo (Repeater) • Koncentrator (Hub) • Bridge • Preklopnik (Switch) • Usmjerenik (Router)

  8. Pojačalo (Repeter) • Uređaj koji pojačava i obnavlja signal. Po specifikaciji UTP kabel možemo koristiti do 100 m. Ako nam treba dulji kabel upotrijebit ćemo pojačalo. Funkcija pojačala je • Pojačava signal (samim tim i šumove) • Regenerira signal (pokušava eliminirati šumove i pojačati samo signal)

  9.  U sabirničkoj topologiji mreže može se dogoditi da dva korisnika povezana na suprotnim krajevima uz zaključnicu ne mogu komunicirati jer se je digitalni signal tijekom puta izobličio i nije više dobro prepoznatljiv. Stoga se umeće uređaj koji ima dvosmjernu komunikaciju i vrši restauraciju digitalnog signala. Na taj način povećava se kakvoća komunikacije a može se postići i proširenje dosega mreže. No ovo proširenje ne može ići u nedogled.

  10. Standardima za Ethernet propisano je koliko smije biti najduže vrijeme potrebno da se razmijene Frame-ovi između dva krajnja korisnika (Round-trip delay time). Ako se zbroji kašnjenje koje unosi obnavljač i kašnjenje po metru duljine pri 'putovanju' signala kroz vodič dobiti će se koliki je najveći mogući razmak između dviju zaključnica. Obnavljač dijeli mrežu u dva fizička segmenta, ali to i dalje ostaje jedna kolizijska domena. Kako ne obrađuje FRAME spada u uređaje prvog sloja OSI modela.

  11. Koncentrator (Hub) • Uređaj koji služi za povezivanje računala u zvijezda topologiju. Uređaj ima određen broj portova na koje kabelom spajamo računala. Signal koji uređaj dobije na jedan port proslijedi na sve ostale. • Unutar Hub-a komunikacija se odvija putem broadcasta i time je moguće da između signala dođe do kolizije.

  12. U kolizijskoj domeni,samo jedan uređaj smije slati podatke.Ostali čekaju da mreža bude slobodna.U vrijeme dok su mrežama vladali hub-ovi  bilo je puno kolizija.  Zbog toga su switchevi izbacili hub-ove iz šire upotrebe. Naime svaki portswitcha je jedna kolizijska domena.

  13. Hub– nedostaci • Prosljeđuje okvire bez selekcije i filtriranja • Pogoduje pojavi kolizija i smanjuje brzinu protoka • Unosi kašnjenje • Ako neki uređaj spojen na hub loše radi – cijela mreža trpi • Povećava kolizijsku domenu

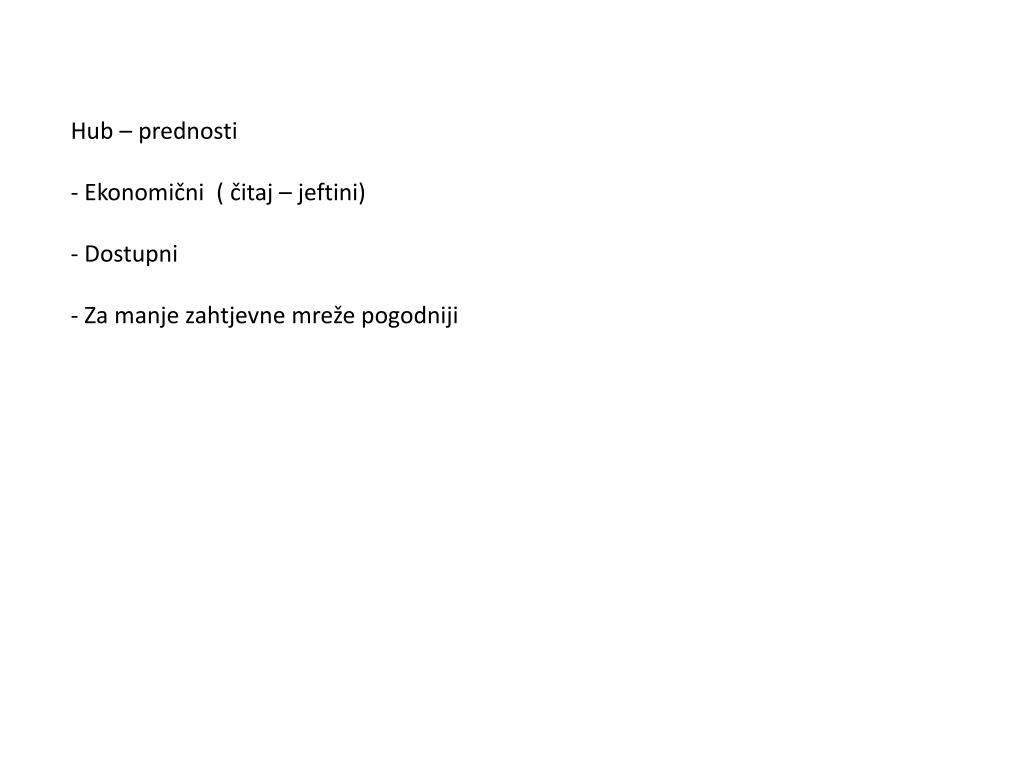

  14. Hub – prednosti • Ekonomični ( čitaj – jeftini) • Dostupni • Za manje zahtjevne mreže pogodniji

  15. Bridge • Namijenjen spajanju različitih segmenata mreže. Postavljanja bridg-a smanjuju se kolizijske domene.

  16. Ponavljač kao takav nije mogao smanjiti količini kolizije na mreži te je u svrhu toga razvijen uređaj koji dijeli mrežu u dva fizička segmenta ali osluškivanjem prometa uči i pamti MAC adrese uređaja za svaki segment posebno u tablici MAC adresa u radnoj memoriji. Tako zna da li FRAME propustiti u drugi segment ili ne. Dakle, stvara dvije manje kolizijske domene, vrši filtriranje i razdiobu prometa te povećava propusnu moć mreže. Prema navedenom spada u uređaje drugog sloja OSI modela. No uloga mu ne mora biti samo to. Ako treba povezati dvije mreže različitih tehnologija kao Ethernet i Token-Ring mreže ili Ethernet i Wireless (bežičnu) mreže mora znati izvršiti i pretvorbu protokola. U tom slučaju raditi će na višim slojevima OSI modela i naravno biti će mnogo skuplji. Ako slučajno nestane struje izgubiti će sve podatke iz radne memorije i mora ponovo učiti (jadan).

  17. Preklopnik (Switch)

  18. Switch služi za povezivanje dvaju računala unutar iste mreže (LANa) ili za povezivanje računala i routera za promet koji je namijenjen drugim mrežama. Switch povezuje parove koji komuniciraju na osnovu njihove fizičke adrese (MAC – Media Access Control adresa).

  19. Switch omogućuje komunikaciju više parova istovremeno. Primljeni promet na jednom portu prebacuje samo na jedan odgovarajući izlazni port (prema odredišnoj MAC adresi). Postoje različiti tipovi switcheva koji mogu imati i dodatne funkcionalnosti (usmjeravanje prometa po logičkim IP adresama).

  20. Više uređaja priključenih na preklopnik (Switch) mogu komunicirati istovremeno. Tipične brzine prijenosa su 100/1000Mbps. Preklopnik radi u full-duplex modu (slanje i primanje podataka istovremeno). Zbog rada u full-duplex modu ne može doći do kolizije.

  21. U RAM-u je tablica (MAC address table) u koju preklopnik upisuje MAC adresu računala i broj porta na koje je računalo spojeno. Svaki puta kad podaci uđu kroz port, pročita adresu ishodišta i ako adresa nije u tablici, upiše je. Na taj način dinamički popunjava tablicu i uči koje adrese su na kojem portu.

  22. Ako Switch primi okvir(frame) na nekom od portova napravit će: • Pročitat će odredišnu adresu u okviru (Frame) • Potražit će tu adresu u MAC tablici pogledati koji port je pridružen toj adresi. Proslijedit će okvir samo na taj port. • Ako u MAC tablici ne postoji adresa koja je jednaka odredišnoj adresi u okviru preklopnik će proslijediti okvir na sve portove.(ako se u odredišnoj adresi nalaze sve jedinice tada se okvir također proslijeđuje na sve potove)

  23. Ruter(usmjernik) • Povezuju i omogućavaju komunikaciju među računalnim mrežama te pronalaze najbolji put za podatke do cilja. Može biti implementiran na računalu ili kao posebni uređaj koji je specijaliziran za usmjeravanje paketa kroz mreže. • Da bi znao kojim putem odnosno kroz koji port na usmjerniku proslijediti paket prema cilju, usmjernik mora imati informacije o mrežama. Te su informacije zapisane u tablici koja se zove Routing table(ruting tablica).

  24. Routin tablica može se ažurirati: • Statički (administrator upisuje informacije o mrežama) • Dinamički (informacije o mrežama dinamički se ažuriraju)Za automatsko ažuriranje zaduženi su programi koji se zovu ruting protokoli (Routing protokol)

  25. Ruting protokol kreira routing table. Ruting tabele se koriste za proslijeđivanje paketa prema cilju. Ruting protokoli mogu biti: • RIP • OSPF • EIGRP • IS-IS • BGP

  26. Mediji za prijenos podataka • Mediji za prijenos podataka u računalnim mrežama povezuju krajnje i mrežne uređaje i omogućuju prijenos informacija kroz mrežu. Mogu biti: • Kablovi(fizički) • Bežični prijenos(ne fizički)

  27. Bakreni vodovi • a) Simetrični (UTP, STP) • b) Nesimetrični ili koaksijalni (debeli - thick i tanki – thin) 2. Svjetlovodi • a) Jednomodni (single mode) • b) Višemodni (multimode)

  28. Simetrični vodovi (kabeli) Kabel za uvijenim paricama – twisted pair (parica = dva upredena izolirana vodiča sa različito obojenom izolacijom) - Najviše se koristi

  29. Prijenos podataka simetričnim vodom je osjetljiv na vanjske utjecaje, smetnje i šumove. Digitalni signal Digitalni signal nakon prolaska kroz simetrični vod

  30. Prema otpornosti na vanjske utjecaje dijelimo ih na kategorije: • Cat 3 – za telefoniju • Cat 5, 5e i 6 – za prijenos podataka • Cat 7 – posebno zaštićeni vodiči za velike brzine

  31. Tri su vrste kablova sa uvijenim paricama: • UTP (Unshielded twisted pair) – zaštita vodiča od • vanjskih utjecaja nije posebno izvedena (Cat 3, 5, • 5e i 6)

  32. STP (Shielded twisted pair) i • ScTP – parice sa zaštitnim omotačem • oba tipa su slični po električnim karakteristikama, • nefleksibilni su i skupi, ali kvalitetni

  33. Za završavanje simetričnih kabela koristi se konektor RJ 45 koji se montira na kabel specijalnim kliještima. - Postupak se naziva krimpanje.

  34. Nesimetrični vodovi (koaksijalni) Jedan vodič je unutar drugoga (suosni) – koristi se za povezivanje komponenata u satelitskim sustavima i kabelskim TV mrežama. - Ranije se više koristio u računalnim mrežama

  35. Koaksijalni kabel se završava konektorom koji se naziva BNC. - Kabel je potrebno pažljivo obraditi

  36. Svjetlovod (fiber optic) • - Izrađen od kvarcnog stakla • Omogućava velike brzine prijenosa • Neosjetljiv na vanjske smetnje • Koristi se za međusobno povezivanje lokalnih mreža • Konektori se spajaju pomoću posebne opreme

  37. - Prenose svjetlosne signale čije su valne dužine 1550 nm (nevidljiva svjetlost) Kao izvori “svjetlosti” koriste se: - svjetleće diode (LED) - laserske diode (LD)

  38. Bežični prijenos Ova vrsta veze kao medij koristi atmosferu ili svemir za rasprostiranje elektromagnetskih valova koji svojom frekvencijom spadaju u radijski spektar.

  39. Nefizički: • Radiovalovi • (Wi-Fi, Bluetooth) • 2. IC zračenje

  40. Radiovalovi • Elektromagnetsko zračenje na frekvencijama od 3000 Hz • do 3000 GHz. • - Omogućavaju bežične (wireless) mreže (Wi-Fi, bluetooth, • GSM, UMTS, …) • Osjetljivi na vanjske utjecaje i ometanja – sigurnost (!!!) • Ograničeni domet • Pokretljivost • Fleksibilnost

  41. IC zračenje • Elektromagnetski valovi čije su valne dužine veće od • 800 nm • - Toplinsko zračenje • Imaju ograničeni domet • Malo se koriste u računalnim mrežama
