  1. 提高ASP.NET 之可維護性 - 架構設計實務 Herman Wu (吳宏彬) 平台架構技術經理 台灣微軟

  2. 討論內容 • 專案維護的挑戰 • 程式碼分析 • 架構及模型設計

  3. 可維護性

  4. 「可維護性」與應用程式是否易於修改可說是息息相關。大型應用程式的修改需求會出現在開發時期，而小型應用程式的修改需求則常在交付給客戶之後才發生。以現代的商業處理模式來看，改變是必然而且頻繁的，早期應用程式的維護修改工作只是偶爾為之，現在則是持續不斷地改變，於是「維護」成了應用程式生命週期中的常態，對大型商業系統來說更是如此。「可維護性」與應用程式是否易於修改可說是息息相關。大型應用程式的修改需求會出現在開發時期，而小型應用程式的修改需求則常在交付給客戶之後才發生。以現代的商業處理模式來看，改變是必然而且頻繁的，早期應用程式的維護修改工作只是偶爾為之，現在則是持續不斷地改變，於是「維護」成了應用程式生命週期中的常態，對大型商業系統來說更是如此。 Taco J. Oosterkamp 譯文出自:http://www.cmlab.csie.ntu.edu.tw/~chenhsiu/docs/MaintainableAppTW.htm

  5. 什麼時候會想到可維護性 • 當接手別人開發中/結束後的專案 • 當專案結束三個月後 • 當新專案成員加入團隊後 • 當客戶要求加入新功能後… • 當專案團隊超過兩個人後…..

  6. 可維護的挑戰 • 代價昂貴 • 投注心力 • 投注金錢 • 新成員必須花時間瞭解既有系統 • 掌握變動系統可能有的風險和影響

  7. 可維護性: 系統架構x 系統能見度

  8. 能見度: 了解程式碼狀況 • 如何快速了解程式碼架構與彼此間關連性 ? • 面對設計變更，如何得知影響程式碼範圍之多寡? • 系統文件是否與程式一致

  9. 架構和模型 • 決定系統未來的通融能力 • 決定系統未來的維護能力 • 決定系統未來的執行效能

  10. 新舊專案維護的現實與挑戰 • 文件的完整程度 • 註解的完善程度 • 文件和系統之間的同步 • 如何確保開發人員遵循架構要求 • 如何確保設計變更是在架構的指導之下 • 如何在時程和架構要求之間取得平衡

  11. 以工具確保程式碼符合架構 • 計畫架構==實際架構? • 確保程式碼與架構相符，以減輕維護困難 • 以自動化驗証架構的方式取代傳統Code Review

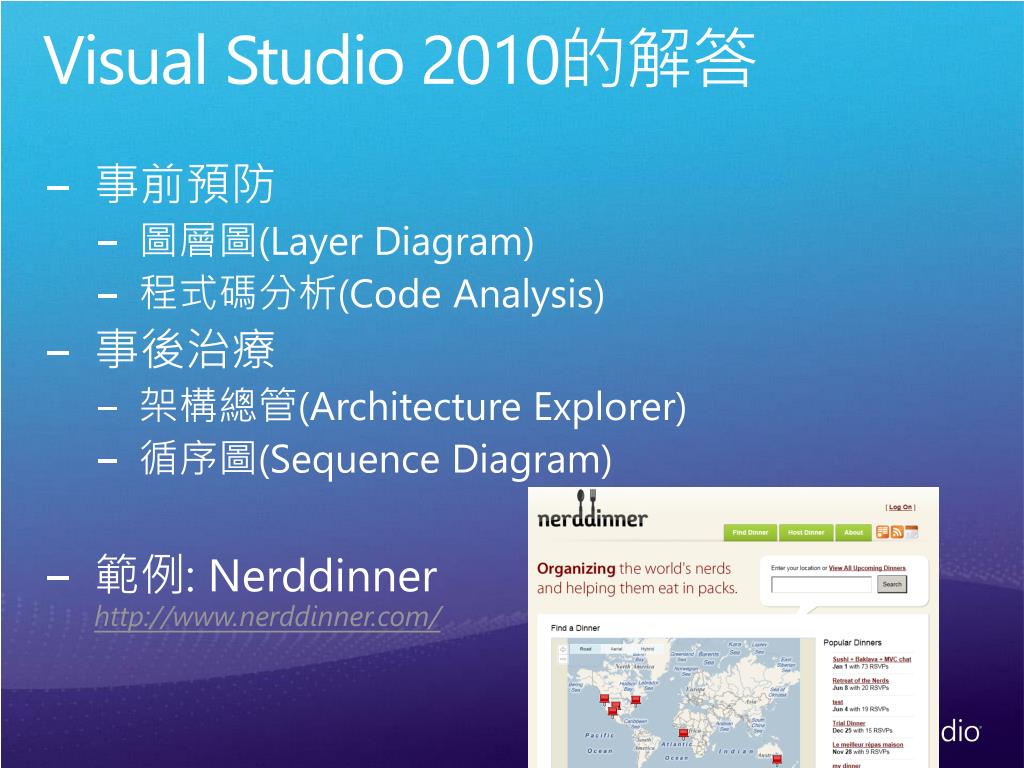

  12. Visual Studio 2010的解答 • 事前預防 • 圖層圖(Layer Diagram) • 程式碼分析(Code Analysis) • 事後治療 • 架構總管(Architecture Explorer) • 循序圖(Sequence Diagram) • 範例: Nerddinnerhttp://www.nerddinner.com/

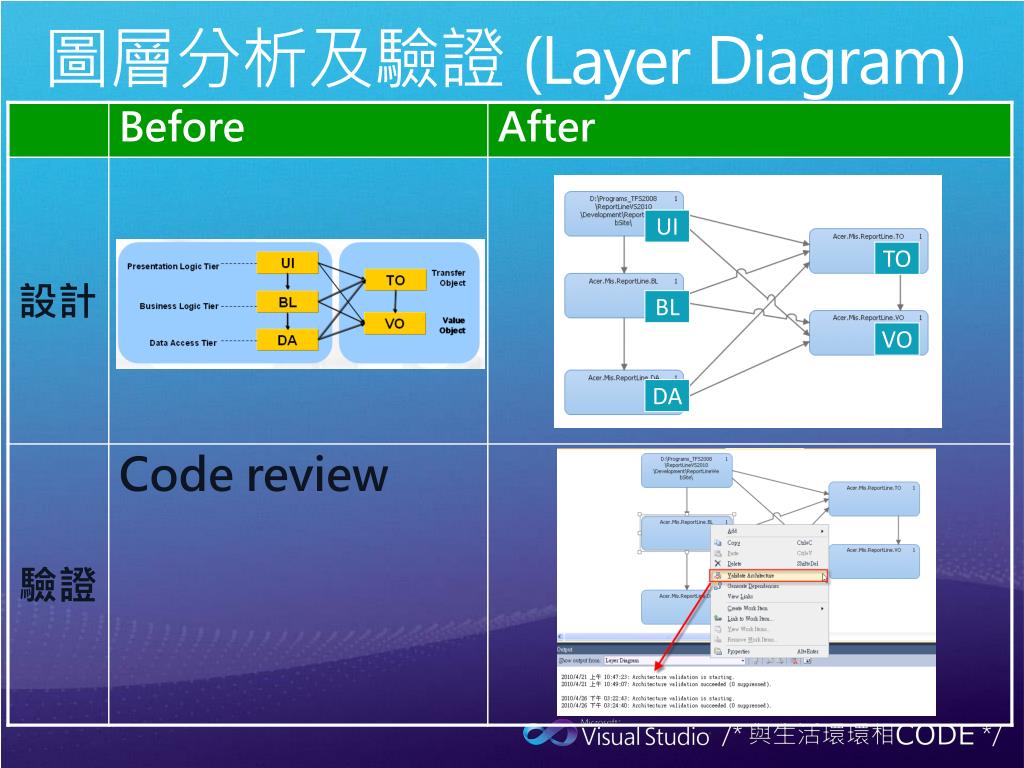

  13. 圖層分析及驗證 (Layer Diagram) UI TO BL VO DA

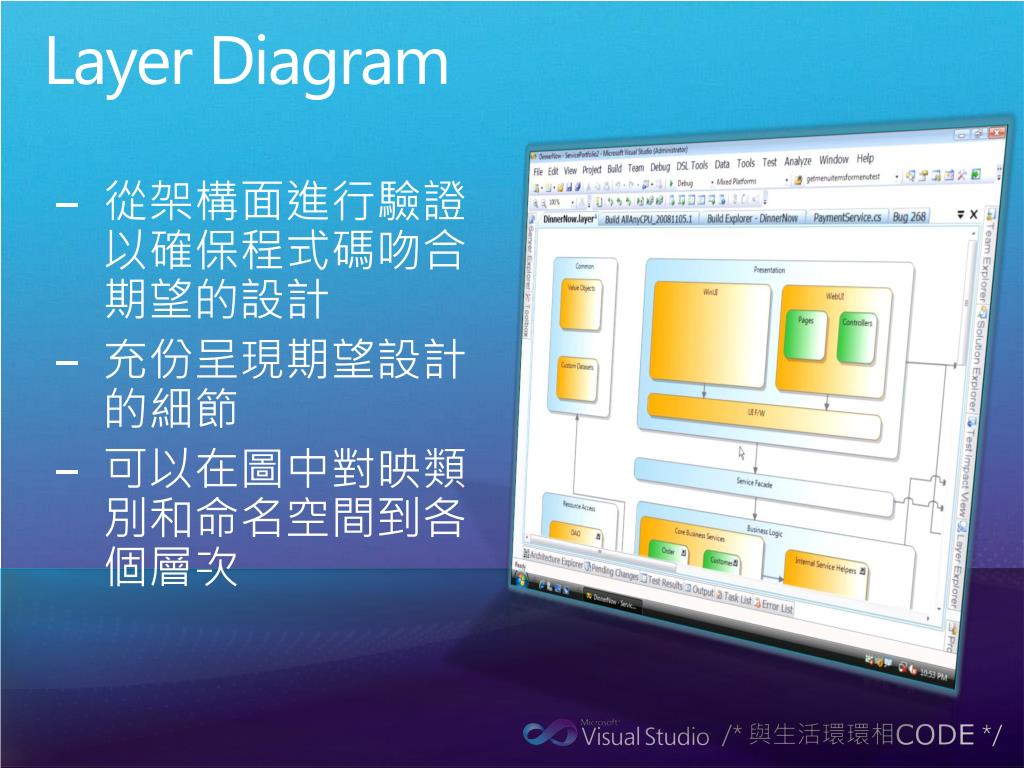

  14. Layer Diagram • 從架構面進行驗證以確保程式碼吻合期望的設計 • 充份呈現期望設計的細節 • 可以在圖中對映類別和命名空間到各個層次

  15. Code Metrics • 可維護性指數：採用SEI發展出來的公式來評估，數值介於0~9屬於低維護性，10~19屬於中維護性，20~100則屬於高維護性 • 循環複雜度：用來評估程式邏輯複雜的程度，像是有使用到if , while , for 等，點數愈高表示循環複雜度愈高 • 繼承深度：因所有類別至少是繼承Object Class，故至少值會是1以上，相對的數值愈高，表示繼承關係愈多層，則在找尋定義或是重新調整方法較困難 • 類別結合程度：數值愈高表示類別間相依性愈高，結合程度高表示設計不易重複使用 • 程式碼行數：扣除註解、縮排、宣告等等的行數，所得到的程式碼行數，當然數值愈高，相對後續要維護上較不易，應適當做切割 http://msdn.microsoft.com/zh-tw/library/bb385914(v=vs.90).aspx

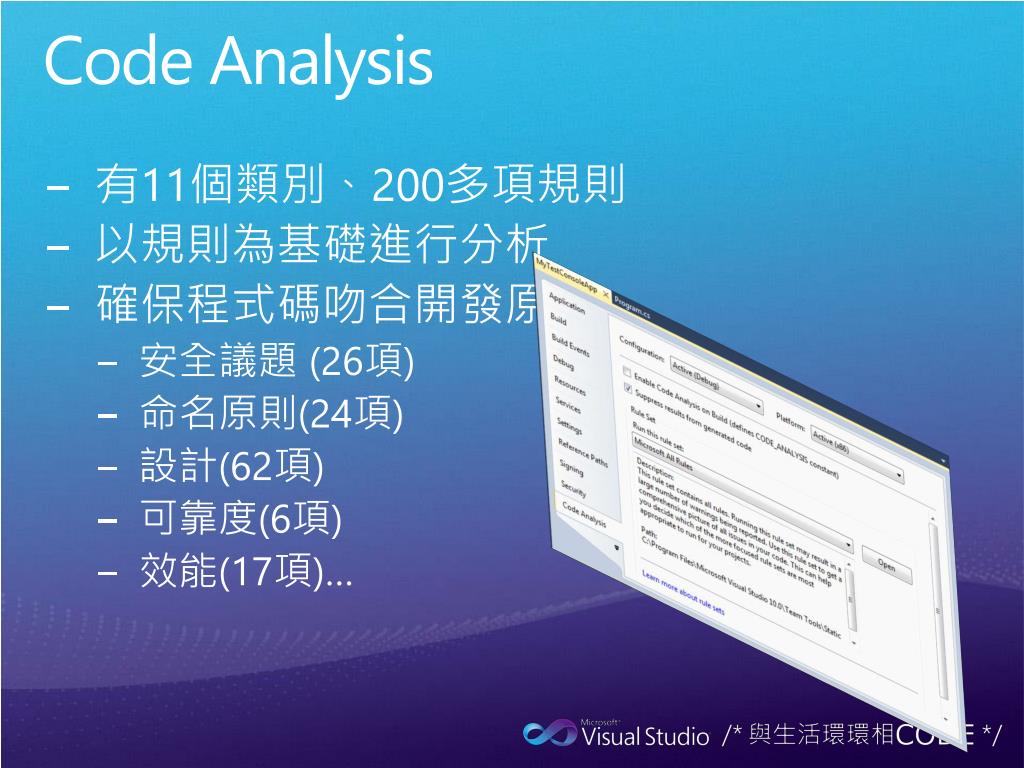

  16. Code Analysis • 有11個類別、200多項規則 • 以規則為基礎進行分析 • 確保程式碼吻合開發原則 • 安全議題 (26項) • 命名原則(24項) • 設計(62項) • 可靠度(6項) • 效能(17項)…

  17. Architecture Explorer • 瞭解系統有助於避免蝴蝶效應(今日的小變動成為明日臭蟲) • 協助發現並理解系統是如何運作的 • 對既有程式碼提供視覺化的資產分析並瞭解其中關聯

  18. 架構總管 (Architecture Explorer) 細部 展開

  19. 細部檢視

  20. 縮短文件與程式碼之間的差距 動態 視覺化 互動式 架構總管 (Architecture Explorer) GAP 程式碼 文件

  21. Sequence Diagram • 以視覺化方式檢視呼叫序列 • 省下逐步追查的時間

  22. Q&A
