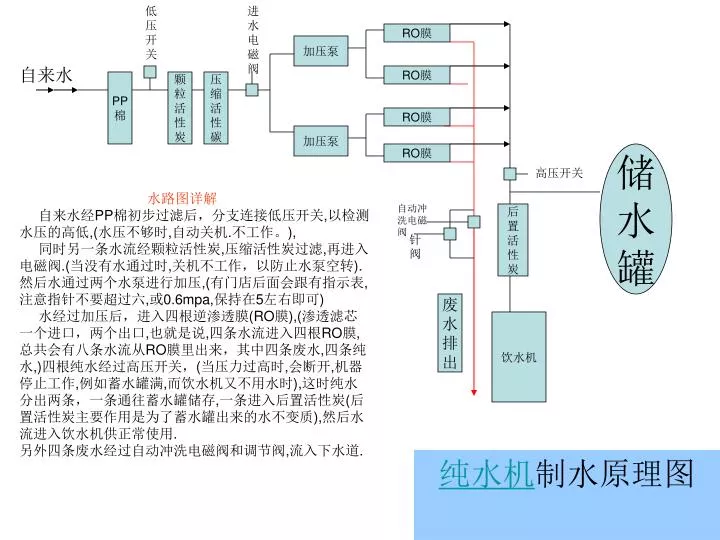

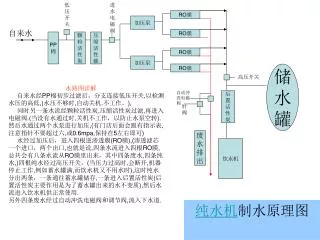

纯水机 制水原理图

1. 低 压 开 关 进 水 电 磁 阀 RO膜 加压泵 自来水 RO膜 PP 棉 颗 粒 活 性 炭 压 缩 活 性 碳 RO膜 加压泵 RO膜 储 水 罐 高压开关 水路图详解 自来水经PP棉初步过滤后，分支连接低压开关,以检测水压的高低,(水压不够时,自动关机.不工作。), 同时另一条水流经颗粒活性炭,压缩活性炭过滤,再进入电磁阀.(当没有水通过时,关机不工作，以防止水泵空转).然后水通过两个水泵进行加压,(有门店后面会跟有指示表,注意指针不要超过六,或0.6mpa,保持在5左右即可) 水经过加压后，进入四根逆渗透膜(RO膜),(渗透滤芯一个进口，两个出口,也就是说,四条水流进入四根RO膜,总共会有八条水流从RO膜里出来，其中四条废水,四条纯水,)四根纯水经过高压开关，(当压力过高时,会断开,机器停止工作,例如蓄水罐满,而饮水机又不用水时),这时纯水分出两条，一条通往蓄水罐储存,一条进入后置活性炭(后置活性炭主要作用是为了蓄水罐出来的水不变质),然后水流进入饮水机供正常使用. 另外四条废水经过自动冲洗电磁阀和调节阀,流入下水道. 自动冲洗电磁阀 后 置 活 性 炭 针阀 纯水机制水原理图 废 水 排 出 饮水机

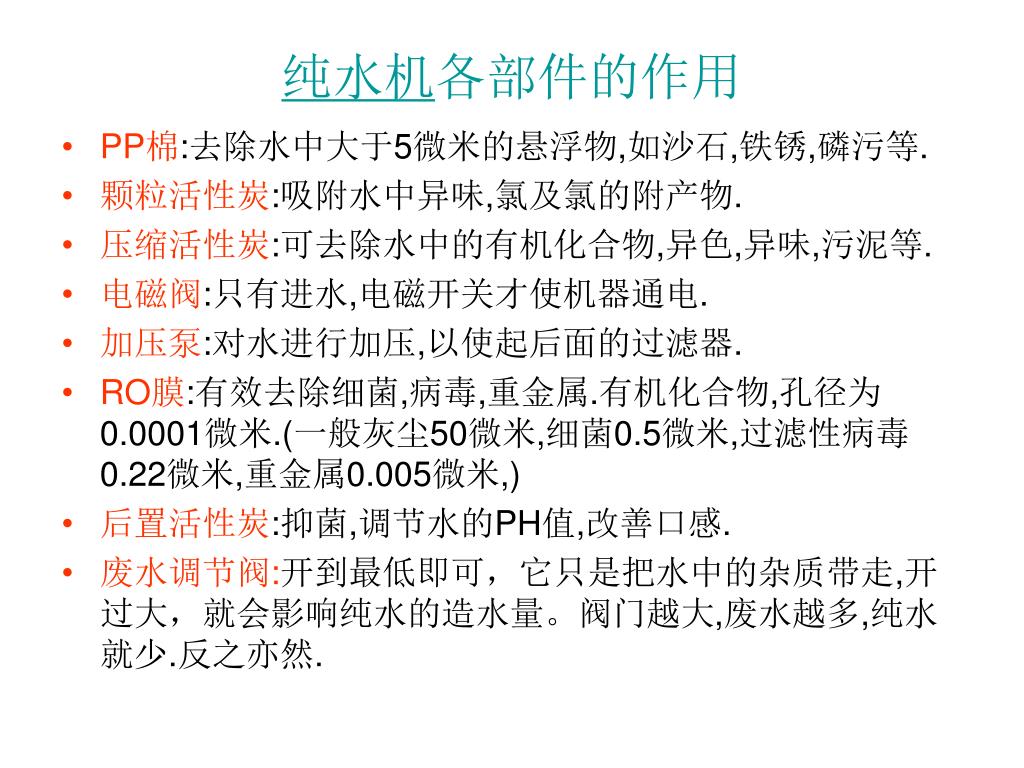

2. 纯水机各部件的作用 • PP棉:去除水中大于5微米的悬浮物,如沙石,铁锈,磷污等. • 颗粒活性炭:吸附水中异味,氯及氯的附产物. • 压缩活性炭:可去除水中的有机化合物,异色,异味,污泥等. • 电磁阀:只有进水,电磁开关才使机器通电. • 加压泵:对水进行加压,以使起后面的过滤器. • RO膜:有效去除细菌,病毒,重金属.有机化合物,孔径为 0.0001微米.(一般灰尘50微米,细菌0.5微米,过滤性病毒0.22微米,重金属0.005微米,) • 后置活性炭:抑菌,调节水的PH值,改善口感. • 废水调节阀:开到最低即可，它只是把水中的杂质带走,开过大，就会影响纯水的造水量。阀门越大,废水越多,纯水就少.反之亦然.

3. 低压开关:用来限制压力过低,一般情况下是断开的,当压力达到设定值时,才会闭合通电.进水压力不够时,开关跳动,停止工作.低压开关:用来限制压力过低,一般情况下是断开的,当压力达到设定值时,才会闭合通电.进水压力不够时,开关跳动,停止工作. 测试低压开关:关闭制水机的进水阀门(也就是吧台自来水阀门).然后将制水机插上,此时增压泵不会转动.然后打开自来水阀门,增压泵开始工作. 高压开关:是用来限制压力过高,一般情况下,开关是闭合的，当压力超过设定值时会断开。当水压过高时,机器全部停止工作，例如储水罐满而饮水机开水机又不用水时,自动停机. 测试高压开关:在储水罐水满,制水机停止工作的情况下,将储水罐的阀门关闭,打开饮水机接 水,增压泵开始工作,再打开储水罐阀门,如此反复数次.检查增压泵是否能正常启动与关闭. 自动冲洗电磁阀:通电后会自动打开18秒,然后关闭. 进水电磁阀:只有当有水进入电磁阀时,才会通电,机器才工作。主要 作用是控制高 低压开关 。 如果门店的制冰机和开水机要用纯水,可在后置活性炭之前接个三通即可.但制水机这样的话，可能会导致生意忙的店纯水不够用，个人建议接个简易的过滤装置.

4. 各故障处理办法
