  1. 広帯域高遅延ネットワーク伝送技術 核融合科学研究所 計算機・情報ネットワークセンター 山本 孝志 2006年2月28日 「核融合実験のデータ処理に関する次世代システム技術の検討」

  2. 自己紹介 • 核融合科学研究所 • 計算機・情報ネットワークセンター • 1997年10月に赴任 • 業務：ネットワーク管理とセキュリティ管理 • ワクチン、ファイヤウォール、DHCP登録、同講習会 • 4年前から非常勤講師を始める • 大同工大　情報工学科 • やっとC言語がわかってきた 確認君1号 近影

  3. 概 要 • 何が問題なのか • どのような対策が開発されたか • TCP base • UDP base • では、どうやって研究を進めるか • 実機、シュミレーション

  4. 世界記録 • Internet 2 Land Speed Record • 8 Gbps • 32,000km, RTT = 500ms • Seattle - Tokyo - Chicago - Amsterdam - Seattle • 東大, WIDE, Chelcio Comm., … • http://data-reservoir.adm.s.u-tokyo.ac.jp/lsr-20051110/

  5. 2005年12月 NIFS－京都大 180km x 630Mbps = 113.4Tbm/s 距離・速度積の比較（データレゼボワール プロジェクトより） http://data-reservoir.adm.s.u-tokyo.ac.jp/press/lsr-20041225-j/graph-j.png http://data-reservoir.adm.s.u-tokyo.ac.jp/lsr-20051110/

  6. 問題点 • SuperSINET 1Gbpsの回線を生かしきれない。 • SNET 100Mbp以下？ • ルータには何の問題もありませんよ　(by NII) • TCP/IPのAck応答に起因する普遍的な問題。 • Long Fat pipe Network： LFN

  7. ACK （LAN） スライディングウインドウ 傾きは光速

  8. ACK　（WAN) NIFS – Kyoto Univ.: RTT=10ms, 1Gbps*10ms /8 = 1.25MB Window=10 良好 スカスカ

  9. TCP/IP のオプション • Window Scale • 2^16(64kB)以上に対応させる。 • SACK • 欠落データを個別に指定 • Timestamp • RTTの計測 最近のOSは、ほぼ対応済み。 ACK SACK op.

  10. Window Size • Window Sizeを大きくしましょう。 • Linux • /etc/sysctl.conf • Windows • Dr. TCP • でも、だめじゃない。 # increase TCP max buffer size net.core.rmem_max = 16777216 net.core.wmem_max = 16777216 # increase Linux autotuning TCP buffer limits # min, default, and max number of bytes to use net.ipv4.tcp_rmem = 4096 87380 16777216 net.ipv4.tcp_wmem = 4096 65536 16777216 # turn on window scale and timestamp option HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters\Tcp1323=3 # set default TCP window size (default = 16KB) HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters\TcpWindowSize=131400 # and maybe set this too: (default = not set ) HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters\GlobalMaxTcpWindowSize=16777216

  11. ウィンドウサイズ • 告知ウィンドウサイズ (awin) • 輻輳ウィンドウサイズ (cwin) 実際のWindow = min(awin, cwin) % sudo tcpdump tcp port smtp 07:39:18.686 IP A.49110 > B.smtp: S 0:0(0) win 8760 <mss 1460> 07:39:18.689 IP B.smtp > A.49110: S 0:0(0) ack 1 win 5840 <mss 1460> ジャンボフレームMTU: 9000バイト

  12. 輻輳回避 • TCPは、他との通信の公平性を保つため、ウインドウサイズを調整して輻輳回避を行う。 • Tahoe • Reno • New Reno • Vegas P. loss

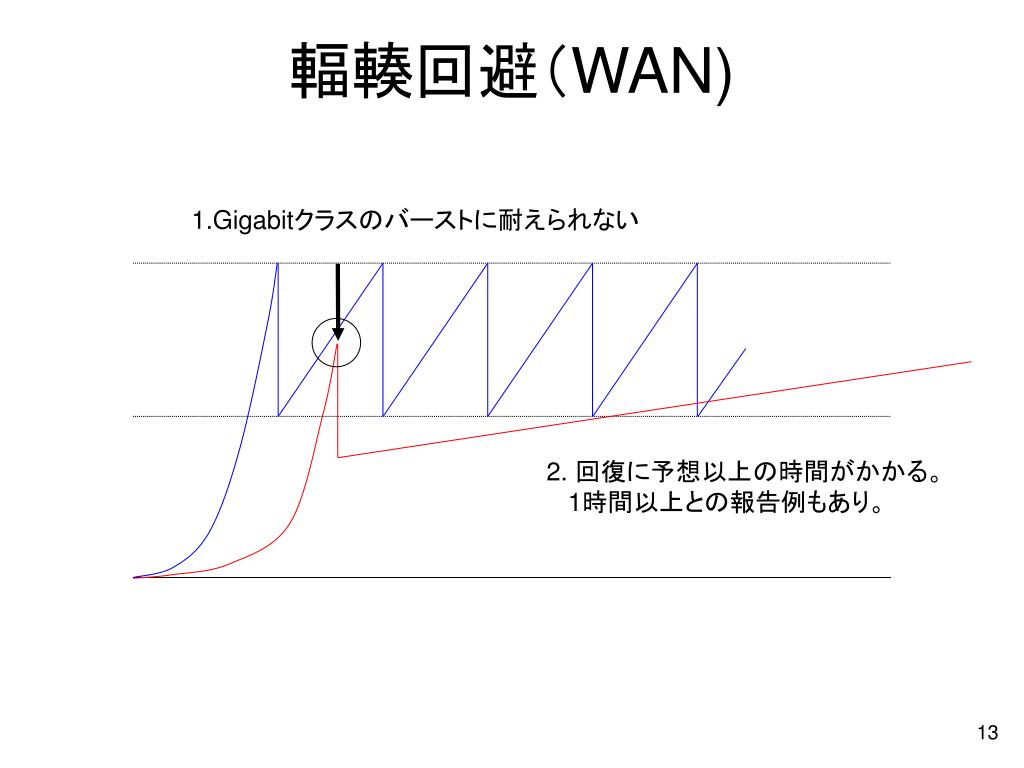

  13. 輻輳回避（WAN) 1.Gigabitクラスのバーストに耐えられない 2. 回復に予想以上の時間がかかる。 1時間以上との報告例もあり。

  14. バースト対策 • レートコントロールをする。 • PAUSEパケットを入れてデータの転送速度を抑制する。 • PAUSEパケットは　HUBで捨てられる。 • 7Gbps (8.2Gbps, RTT=350ms, 24,000km, 日米1往復半) @ SC2003 cf. Comet Project http://www.comet-can.jp/

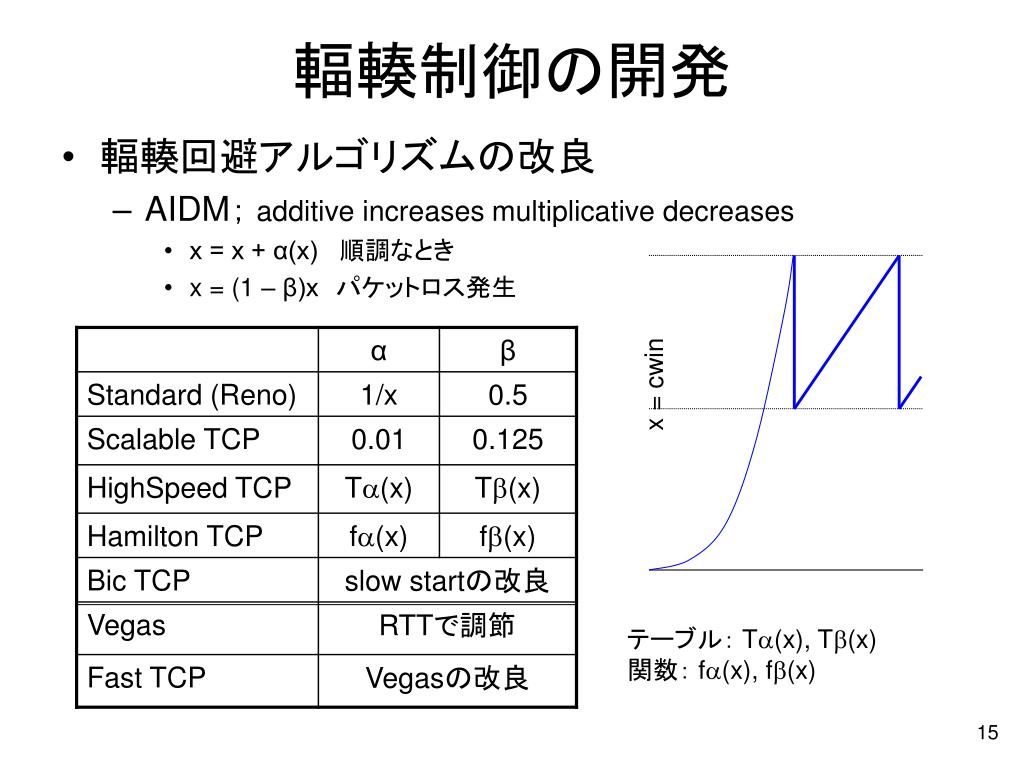

  15. 輻輳制御の開発 • 輻輳回避アルゴリズムの改良 • AIDM； additive increases multiplicative decreases • x = x + α(x) 順調なとき • x = (1 – β)x　パケットロス発生 x = cwin テーブル： Ta(x), Tb(x) 関数： fa(x), fb(x)

  16. 輻輳制御アルゴリズムの比較例 • JGNテストベット • SABUL > FAST > Scalable, HS-TCP, p-Standard > Standard • 鶴他、ITRC-14, 2003年11月 • SLAC • Bic-TCPがよい。FASTは最もよいが、逆向きの流れによる劣化が激しい。 • Hadrien Bullot, et. at, J. Grid Computing, Dec 2003

  17. Applications UDT Socket API UDT Socket API UDP UDPの例 • UDPを使う？ • 「結局TCPの焼き直しになる」と言われているが • UDT （UDP-Based Data Transfer Protocol） • SABULの後継 • 汎用的な開発環境(Configurable Congestion Control; CCC)も公開。 • 900Mbps (1Gbp, RTT=100ms)

  18. Sender Sender データ 2 1 2 1 2 1 Receiver Receiver 制御 UDT A UDT B UDT • レートコントロール • 連続した２つのパケットより帯域幅を推測 • パケット単位に番号を打ち、ACK, NAKを受ける。 • いずれもUDPを利用。 TCPへの影響が若干大きい　（帯域を奪う）

  19. その他 • 複数のTCPセッションを利用する。 • bbftp • GridFTP　（socket sizeの自動交渉も行う？） • PSockets　（並列TCPのAPI, C++) • ルータの変更が必要 • TCPプロトコルの置き換え • XCP; eXplicit Congestion control Protocol • ECNを出す（らしい） • ジャンボフレーム

  20. 今後の研究について

  21. 目的 • SuperSINETの有効利用 • SNET: LHD実験データ、シュミレーション • 世界標準

  22. 何を対象にするか • 輻輳制御方式を比較する • TCP base & UDP base • 当面、開発の容易さから Linux。 • Windows Server 2003 ? • FreeBSD, Mac OS X • UDT/CCC

  23. Linux? • Linux kernelのソースを読む • ネットワークのところだけでも • 実装する際には必須 • 何かつかめるはず。 • つかめなければ、… • kernel >= 2.6.13で対応済み • Reno • Vegas • BIC-TCP • HSTCP; HighSpeed TCP • HTCP; Hamilton TCP • STCP; Scalable TCP • Hybla • Westwood

  24. 計測・実測環境 • 実環境での測定 • SuperSINETを利用する • PCルータで遅延を模擬する • dummynet on FreeBSD • Google: dummynet gigabit  11件 • 自分でソケットプログラミングをする on Linux • 本当にできるの？ • シュミレーション • Network Simulator 2: NS-2 C++ & Otcl cf. http://www.isi.edu/nsnam/ns/

  25. Long Fat Pipe Network LFN L ab Backborn Short Fat Pipe Network LAN T. Yamamoto

  26. LFN研究室 端末 A PCルータ 端末 B Mother: Intel(R) Server Board SE7520JR2 CPU: 2.80DGHz X2 Memory: 2.0GB HD: SATA 120GB, 7200rpm NIC: on board X2 細々と構築中

  27. 計画は？ 3年計画 • 18年度　前半　実装、模擬実験 • ラック装荷から遅延エミュレータの開発まで • Which is best ? • 19年度?SuperSINETのどこかと実験 • 全くの未定 • 20年度?　新方式の開発、実装。 • やはり全くの未定

  28. 御清聴ありがとうございました。

  29. 参考：一般的なテクニック • TCP Tuning Guide • http://dsd.lbl.gov/TCP-tuning/

  30. 参考：評価方法 • もちろん、帯域を有効に使っているかどうか • あと、公平性 • 特定のストリームが有利になっていないか • RTTの違い, 同じ方式内、他の方式の違い • Ethernetはベストエフォート • FDDI (Token方式)は原理的に公平。

  31. Linuxの対応（詳細） • アルゴリズムを簡単に切り替えられます。（kernel >= 2.6.13) sysctl -w net.ipv4.tcp_congestion_control = htcp reno: Traditional TCP used by almost all other OSes. (default) bic: BIC-TCP highspeed: HighSpeed TCP: Sally Floyd's suggested algorithm htcp: Hamilton TCP hybla: For satellite links scalable: Scalable TCP vegas: TCP Vegas westwood:optimized for lossy networks
