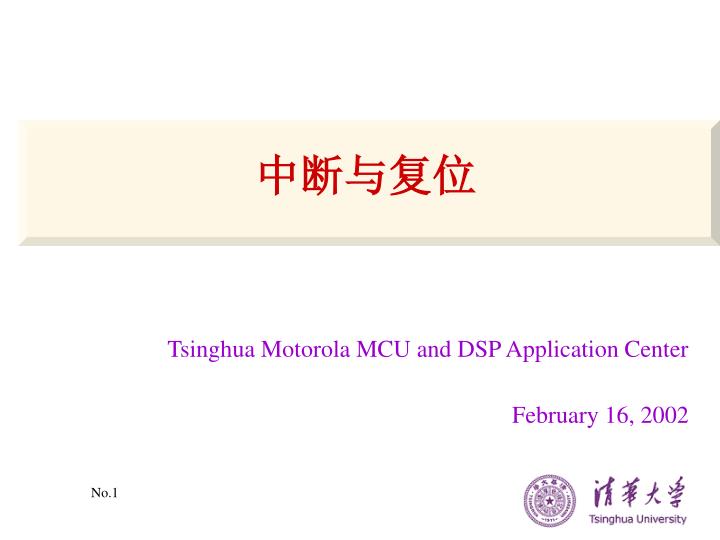

  1. 中断与复位 Tsinghua Motorola MCU and DSP Application Center February 16, 2002 No.1

  2. 中断的效果 当中断发生时，首先将当前CPU寄存器的值被压入堆栈。在中断处理例程结束时，RTI指令将堆栈中保存的程序寄存器（PC）的两个字节的值弹出，恢复被打断的正常程序的执行。 No.2

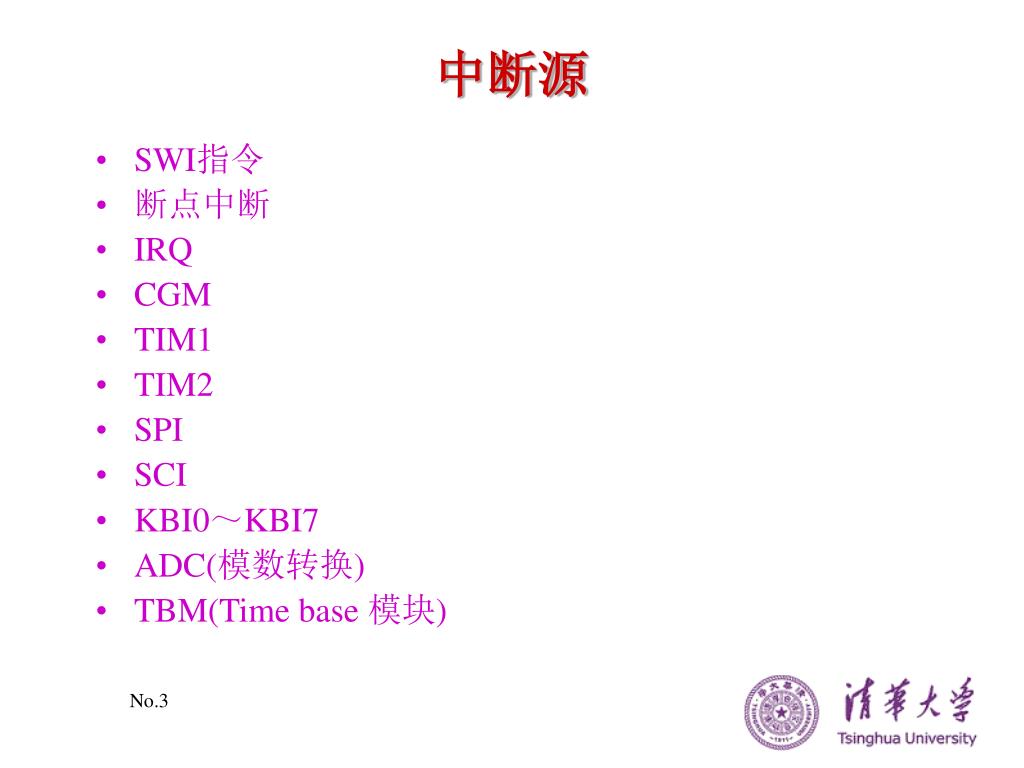

  3. 中断源 • SWI指令 • 断点中断 • IRQ • CGM • TIM1 • TIM2 • SPI • SCI • KBI0～KBI7 • ADC(模数转换) • TBM(Time base 模块) No.3

  4. 中断状态和控制寄存器INTSCR • 中断状态和控制寄存器INTSCR ($001D) IRQF：中断标志位 1=中断请求发生 0=没有中断请求发生 ACK：中断请求确认位 中断请求确认位，将写入“1”确认中断 IMASK：中断屏蔽位 1=使能中断请求 0=禁止中断请求 MODE：中断触发方式选择位 1=下降沿和低电平触发中断 0=下降沿触发中断 No.4

  5. 键盘中断 • 在键盘中断引脚上的逻辑“0”触发外中断请求 键盘状态和控制寄存器 （$001A） • KEYF为键盘中断标志位，为“1”时说明键盘中断正在进行 • IMASK是键盘中断屏蔽位 • MODEK选择键盘中断触发方式 No.5

  6. 复位 复位能够迅速使MCU进入到开始状态，并且从用户定义的存储器地址开始执行程序。 复位能够产生如下效果: （1） 迅速停止当前正在执行的指令。 （2） 初始化控制和状态位。 （3） 从地址$FFFE-$FFFF将用户自己定义的中断向量地址送到程序计数器PC中。 （4） 选择CGMXCLK为总线时钟除以4。 No.6

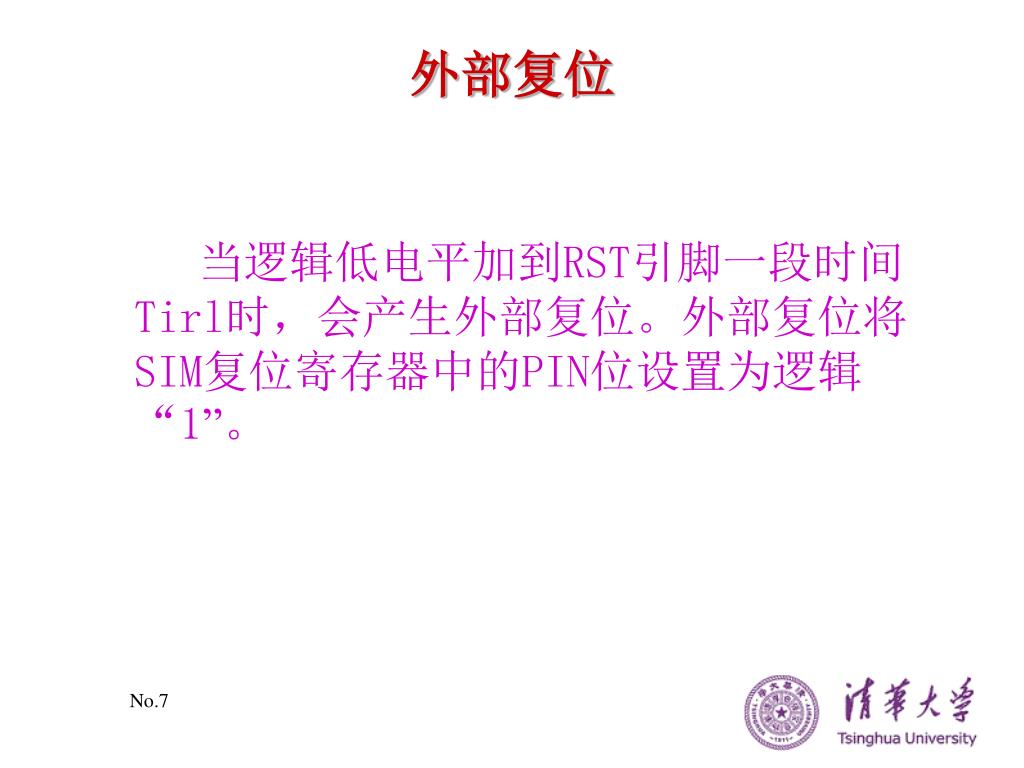

  7. 外部复位 当逻辑低电平加到RST引脚一段时间Tirl时，会产生外部复位。外部复位将SIM复位寄存器中的PIN位设置为逻辑“1”。 No.7

  8. 内部复位 • 上电复位 • 看门狗 • 低电压禁止复位 • 非法操作码复位 • 非法地址复位 No.8
