第五节 摄像机的种类、结构与保养. 一 摄像机的种类 摄像机：是拍摄制作电视节目的前端设备。摄像机比较常见的分类方法是按照用途将其划分为广播级、专业级和家用级 3 大类。 1 广播级摄像机 根据使用目的的不同，广播级摄像机又可以分为三种。 （ 1 ）演播室（ ESP ）用摄像机 （ 2 ）现场节目制作（ EFP ）摄像机 （ 3 ）新闻采访（ ENG ）摄像机. 章节目录. （ 1 ）演播室用（ ESP ）摄像机
E N D

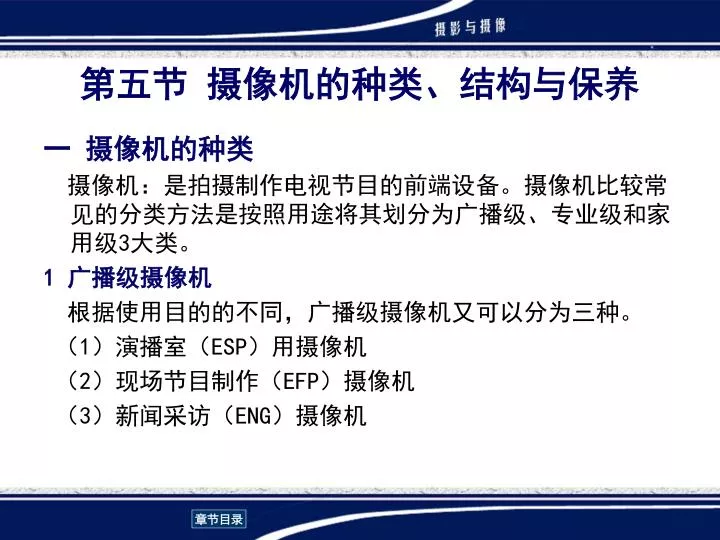

第五节 摄像机的种类、结构与保养 一 摄像机的种类 摄像机：是拍摄制作电视节目的前端设备。摄像机比较常见的分类方法是按照用途将其划分为广播级、专业级和家用级3大类。 1 广播级摄像机 根据使用目的的不同，广播级摄像机又可以分为三种。 （1）演播室（ESP）用摄像机 （2）现场节目制作（EFP）摄像机 （3）新闻采访（ENG）摄像机 章节目录
（1）演播室用（ESP）摄像机 演播室用摄像机工作于有利于摄像机工作的条件下，如照明强度、色温等适度。为了提高性能指标，通常采用尺寸较大的摄像器件。因此，它们的清晰度最高，信噪比最大，图像质量最好。当然，体积也大，价格也不是一般人能接受得了的。
120万像素Power HAD EX CCD，灵敏度达到F11 水平清晰度达到900电视线 信噪比达到65dB 调制深度超过80% 拖尾电平达到-145dB 具有独有的逐行扫描功能和两色串扰抑制功能 具有暗部饱和度控制、自适应拐点控制、自适应细节控制、三通道肤色细节调整、拐点饱和度控制、多路矩阵调整功能等先进技术 BVP-E30P/E30WSP 标清广播级演播室摄像机 14bit广播级演播室顶级摄像机，采用最新的超过800万门的大规模集成电路，门限电压降到1.5V，运用ADSP数字处理技术，画面质量异常出色。CCD单元采用最新的POWER HAD EX CCD。
（2）现场节目制作(EFP)摄像机 EFP摄像机工作条件介于上述两种摄像机之间，性能指标也兼顾到这两个方面。它们的图像质量与演播室用摄像机相近，但体积小一些，能满足轻便型现场节目制作的需要。 EFP系统至少包括两台以上的摄像机，一个视频切换台，一个音频控制台和所需辅助性设备。这种制作方式的特点是即时、现场、多级和多工种的合作。 HL-45日本池上广播级摄像机
采用2/3英寸120万像素单元 应用12比特A/D转换以及先进大规模集成电路技术 宽带三同轴传输系统 良好的性能价格比2000Lux时光圈为F11信杂比63dB水平清晰度700电视线 适于数字演播室、转播车系统采用2/3英寸120万像素单元 应用12比特A/D转换以及先进大规模集成电路技术 宽带三同轴传输系统 良好的性能价格比2000Lux时光圈为F11信杂比63dB水平清晰度700电视线 适于数字演播室、转播车系统 索尼 BVP-E10P
（3）新闻采访(ENG)摄像机 由于这种摄像机的工作环境特殊，这类机器体积小，重量轻，便于携带，对非标准照明情况具有良好的适应性，在恶劣环境中(如工作温度大范围的变化)具有比较高的安全稳定性，具有调试方便、自动化程度高、操控灵活、携带方便等特点，其图像质量比演播室用摄像机稍低，价格也相对便宜些。 单机摄制方式源自英文ENG，即Electronic News Gathering,电子新闻采集。就是以一台摄像机为工作单元，拍摄采集新闻（节目）素材，经过后期编辑、合成，制成节目播出，所以，也叫录制方式。

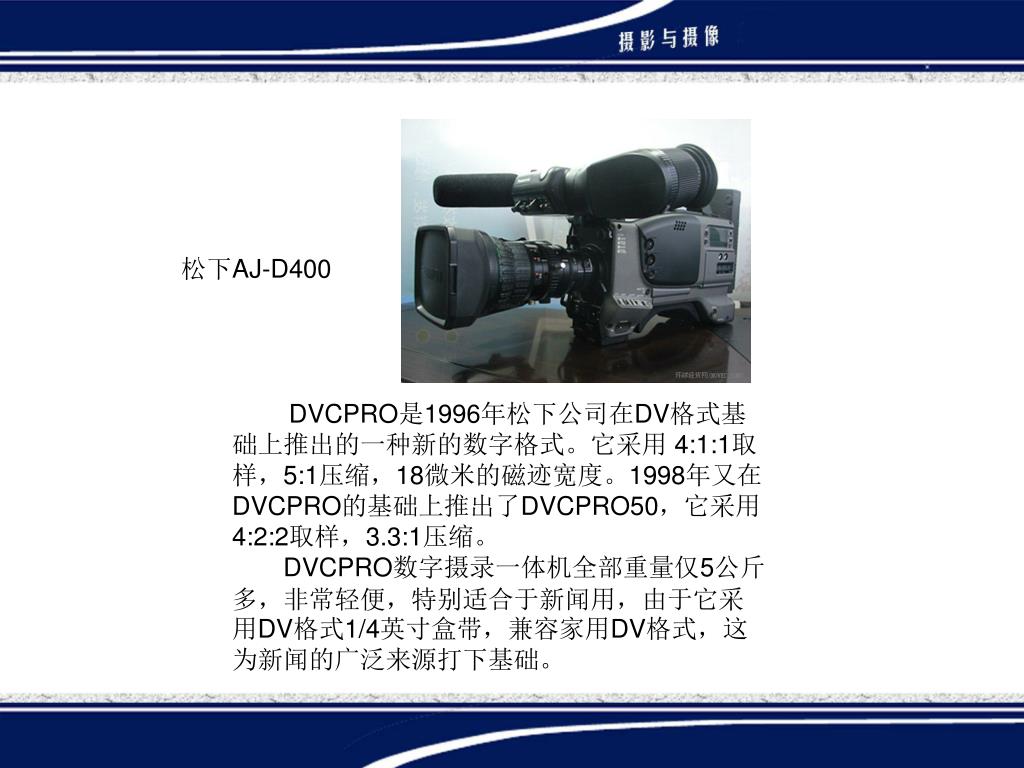

松下AJ-D400 DVCPRO是1996年松下公司在DV格式基础上推出的一种新的数字格式。它采用 4:1:1取样，5:1压缩，18微米的磁迹宽度。1998年又在 DVCPRO的基础上推出了DVCPRO50，它采用4:2:2取样，3.3:1压缩。 DVCPRO数字摄录一体机全部重量仅5公斤多，非常轻便，特别适合于新闻用，由于它采用DV格式1/4英寸盒带，兼容家用DV格式，这为新闻的广泛来源打下基础。
近几年来，摄像机朝着高质量、固体化、小型化、自动化、数字化的方向发展，以上三种广播用摄像机之间已不存在明显的界限，近几年来，摄像机朝着高质量、固体化、小型化、自动化、数字化的方向发展，以上三种广播用摄像机之间已不存在明显的界限， 广播级摄像机的水平分辨率一般在700线以上，价格一般在几万到几十万（人民币）之间。
2 专业级摄像机 专业级摄像机一般应用在广播电视以外的专业电视领域，如电化教育、工业、医疗等。这种摄像机要求轻便，价钱便宜，图像质量低于广播用摄像机。 索尼新款顶级HDV摄像机HDR-FX1000
l 具有光学变焦的G镜头 （ 同 Z5C） L 变焦范围: (16:9 模式) 29.5 ~ 590mm (4:3 模式) 36.1 ~ 722mm l 独立的变焦环，聚焦环，光圈环 l 具有Exmor技术的3 ClearVid CMOS 传感器 l 最低照度: 1.5 Lux l 72mm镜头口径 l 具有25P逐行扫描功能 l 最长6秒钟的4倍速平稳慢动作记录 l 记录格式: DVCAM 576/50i/25P, DV SP 576/50i/25P l 具有记忆棒Memory Stick插槽 l 16比9的120万像素寻像器 l 3.2 英寸92万像素LCD液晶屏 l 双声道XLR音频输入口 l 具有内置话筒 DSR-PD198P DVCAM DVCAM格式是由索尼公司在1996年开发的一种视音频储存介质，DV的磁迹宽度为10微米，而DVCAM的磁迹宽度为15微米。由于记录速度不同，DV是18.8毫米每秒，而DVCAM是28.8毫米每秒，所以两者在记录时间上也有所差别，DV带是60—276分钟的影音，而DVCAM带可以记录34—184分钟。 在视频和音频的采录方面，DV和DVCAM基本相同，记录码率为25Mbps，音频采用48kHz和32kHz两种采样模式，都可以通过IEEE1394火线下载到电脑上进行非编剪辑。
3 家用级摄像机 家用摄像机主要应用在图像质量要求不高的非业务场合，比如家庭、娱乐等。这类摄像机体积小重量轻，便于携带，有一定的隐蔽性，除了用于个人、家庭娱乐外，许多特殊条件下的拍摄也经常采用这种机型。
二 摄像机的基本结构 摄像机一般都是由镜头、寻像器、机身、话筒等部 分构成(图2-6) 图2-6 摄像机的基本组成框图
1 镜头 镜头是一种光学装置，是由许多光学玻璃镜片和镜筒等部分组合而成的。它最基本的作用就是把自然环境中景物的影像经过选择之后投射到摄像管靶面上成像。一般为变焦距镜头。
1．聚焦环 转动此环可使透镜聚焦于被摄体。 2．手动变焦控制 直接手动控制变焦时，将ZOOM变焦选择设于“M”位置，然后转动此环。 3．光圈环 直接手动控制光圈时，将光圈选择器设于“M”位置，然后转动此环。 4．RET（返回）旋钮 此按钮能够检查录像信号。 与便携式VTR连接时：当VTR在摄制状态中，按此钮将E-E录像信号从VTR传到录像器。与CCU摄像机控制单元连接时，按此钮将返回的录像信号从CCU传到录像器。 当不按此钮时，寻像器显示摄像机摄制的录像信号。 5．VTR（录像机）按钮 与便携式VTR连接时，按此钮启运或停止VTR的录制，按一下是启运，再按一下是停止。与摄像机控制单元CCU连接时，按此钮将把来自CCU的返回录像信号送给寻像器。 6．Ef（法兰焦距，俗称后焦）调节环 调节法兰焦距时，放松此环上的螺丝转动此环。 1 镜头
7．MACRO（近摄）钮 近距离摄像时，按下此钮，同时转动MACRO环。 8．MACRO（近摄）环 近距离摄像时，按下MACRO按钮，同时转动此环。 9．变焦镜头遥控接头（8脚） 需遥控变焦镜头时，接上一只附加的LO-23变焦镜头遥控单元。 10．聚焦遥控接头（3脚） 需遥控聚焦功能时，接上一只附加的LO-23变焦镜头遥控单元。 11．ZOOM（变焦）选择器 选择变焦镜头的操作模式： S（伺服系统）：电动变焦； M（手动系统）：手动变焦。 12．电动变焦开关 W侧：广角变焦； T侧：摄远变焦。 变焦速度与按的压力成正比。 13．光圈选择器 选择光圈的操作模式 A（自动）：自动光圈； M（手动）：手动光圈。 14．暂时自动光圈按钮 手动光圈控制模式时，按下此钮暂时地处于自动光圈控制模式。松开此钮，返回手动（锁定在松开此钮时的光圈上）。

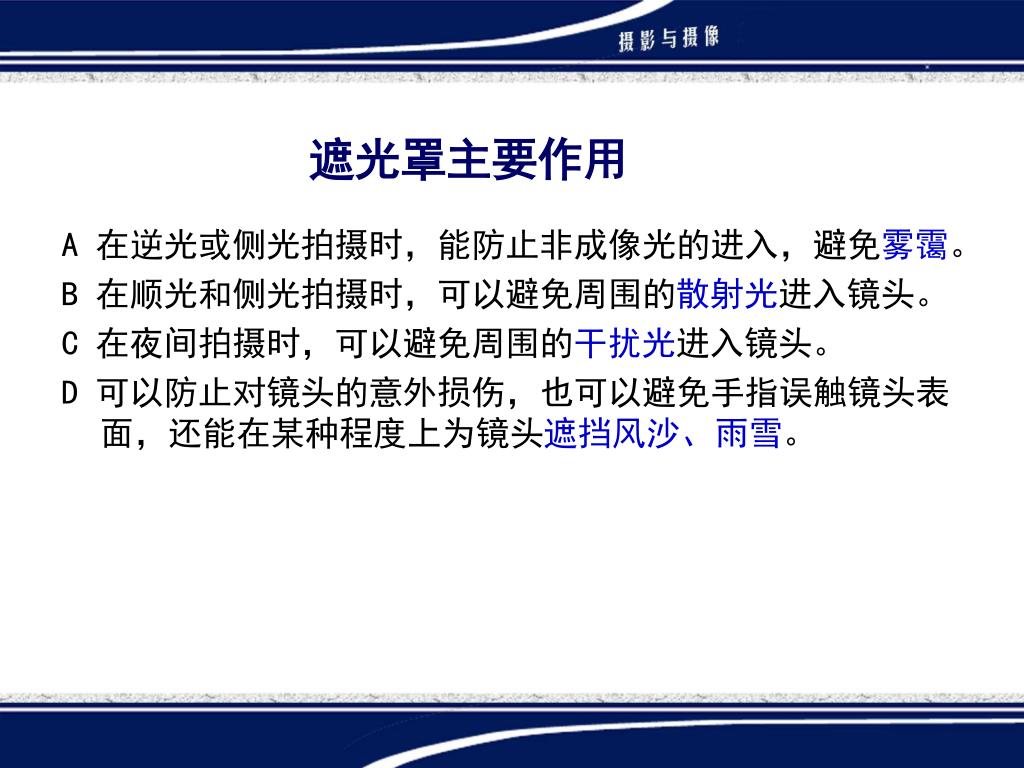

遮光罩主要作用 A 在逆光或侧光拍摄时，能防止非成像光的进入，避免雾霭。 B 在顺光和侧光拍摄时，可以避免周围的散射光进入镜头。 C 在夜间拍摄时，可以避免周围的干扰光进入镜头。 D 可以防止对镜头的意外损伤，也可以避免手指误触镜头表面，还能在某种程度上为镜头遮挡风沙、雨雪。
摄像机聚焦环的调整方法 A 目测法 B 特写聚焦法 C 自动聚焦法 聚焦的一般方法为：将景物画面推成特写，转动聚焦环，使图像清楚（即透镜聚焦被摄体上），然后拉开成所需要的景别，进行拍摄。如此做法，景深范围大（其它条件不变的情况下），便于一般拍摄。 跟焦 移焦 不宜使用自动聚焦：被摄物体照度过暗、对比度不分明、没有垂直线条的画面、远近物体同时在检测范围之内、由远到近连续移动的物体、具有等距的很细条纹状物体的画面等等。
2．变焦功能 扩大镜头的变焦倍数， 长焦距镜头适用于拍摄远距离局部放大画面，拍摄对背景、环境要求不高的特写，所摄局部细节清晰，可以造成虚实效果，以突出主体，表现压缩、拥挤的效果。 长焦距镜头不宜用手持肩扛拍摄，因为摄像机的抖动会被放大，而且对调焦的要求也高，所以应尽可能地采用三脚架等支撑物协助拍摄。 电动变焦的最大好处是镜头变化均匀，在镜头一侧的手柄内，有一微型无级变速马达，用一个翘翘板式的开关控制着马达运转。按下标有T的一头，镜头焦距变长，按下标有W的一头，镜头焦距变短。手按的压力轻重可以在一定范围内改变马达速率，而用手动控制常常用于急推急拉效果。
实现焦距变换的方法 摄像机配备了电动开关来控制变焦镜头，以适应电视拍摄活动画面的需要。 电动变焦开关是个跷跷板开关，装在镜头的右侧。开关前掀，微型电动机驱动变焦环，镜头从广角逐渐变为长焦；开关后倾，镜头由长焦逐渐变为广角。 此外，专业的摄像机还保留了变焦镜头的手动开关，以满足拍摄时急推急拉镜头的特殊需要。只要把手动/电动（MANU/SER）变焦选择开关打到手动位置，转动手动变焦杆，就达到可以达到手动变焦的目的。
光圈 光圈是用来控制光线进入成像系统的机械装置。在专业摄像机中，光圈的调节环紧接着变焦环。 摄像机的光圈也普遍采用自动控制，但为了拍摄一些特殊的场景，需要手动调节光圈。
2 寻像器 寻像器是摄像机的窗口，摄像者通过它，可以选择画面角度、范围，确定画面构图；同时，还可监看摄像机的工作状态（白平衡/黑平衡的调整状态；电子快门速度；自动光圈状态；电池、磁带及场景照度等）。专业的寻像器可以根据摄像者的需要调节角度和伸缩距离（屈光度），也可以调节亮度和对比度。 5英寸 1.5英寸
3 机身 机身是摄像机的主体部分，可将镜头形成的光信号转变为电信号。机身主要包括电源和电路处理部分。
4 主要附件 （1）三脚架 摄像机三脚架的配件： 液压云台、脚架滑轮、水平仪 使用时，要注意以下几点： • 尽量选择平坦、稳定、没有杂物的地方放置三脚架； • 把摄像机固定在三脚架上时，应索牢后方可松手； • 摄像机不操作时，应有专人看管，保证摄影机的中心不偏移，三脚架不被带倒； • 暂停拍摄时，要从三脚架上取下摄像机，以防意外。
4 主要附件 （2）外接话筒 （3）充电器 （4）镜头盖 （5）背带 （6）磁带 （7）斯坦尼康 （8）摇臂 （9）移动轨

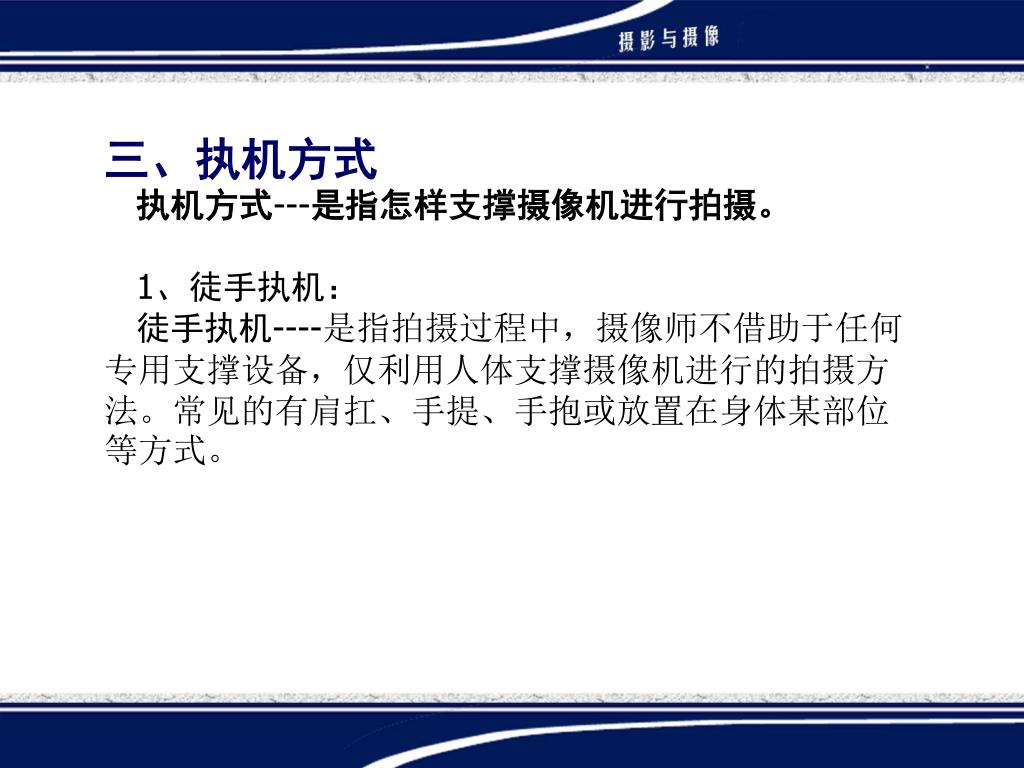

三、执机方式 执机方式---是指怎样支撑摄像机进行拍摄。 1、徒手执机： 徒手执机----是指拍摄过程中，摄像师不借助于任何专用支撑设备，仅利用人体支撑摄像机进行的拍摄方法。常见的有肩扛、手提、手抱或放置在身体某部位等方式。
特色与优势： ●最接近人的观察习惯。 ●机动灵活。 ●反应灵敏。 ●能进行较为复杂的运动拍摄。 ●拍摄画面稳定性差.摄像人员消耗体力大。 ●拍摄中注意掌握好拍摄姿势; 地平线;摄像机重心等。
2、固定支架执机： 固定支架拍摄----指摄像机固定在三脚架;移动车或升降机等支架上进行拍摄。

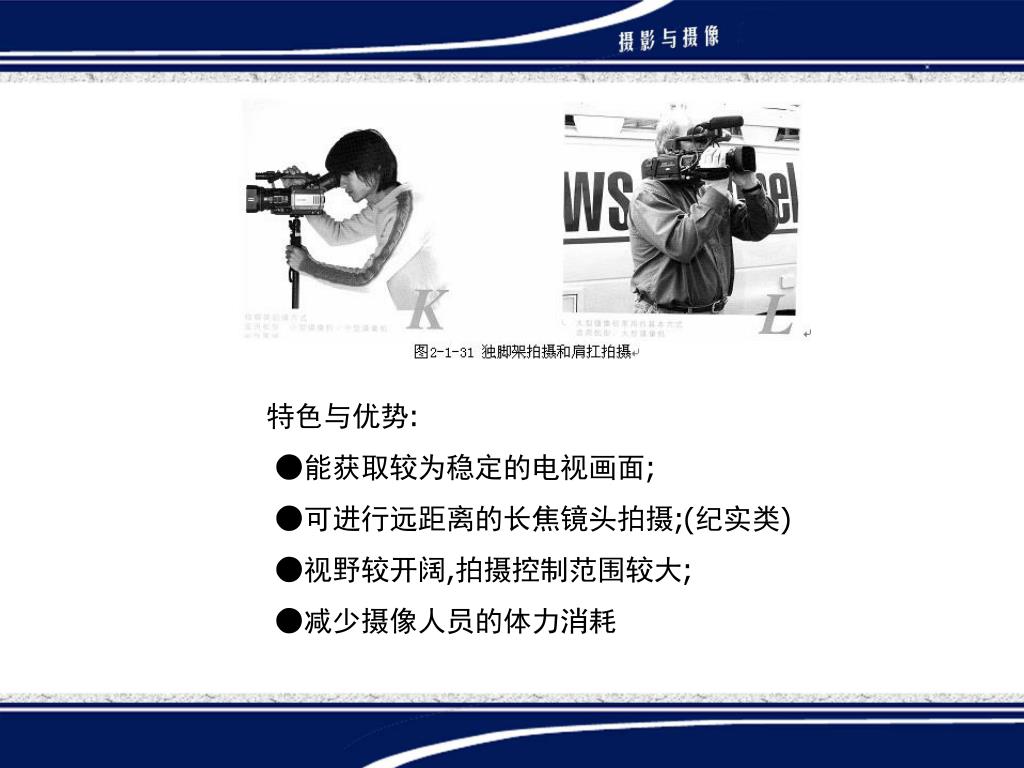

特色与优势: ●能获取较为稳定的电视画面; ●可进行远距离的长焦镜头拍摄;(纪实类) ●视野较开阔,拍摄控制范围较大; ●减少摄像人员的体力消耗
四、摄像机操作要求 要拍摄好电视画面,除能灵活运用好执机方式外,还须掌握好操作的基本要领,即“平”,“稳”,“准”,“匀”。 1、“稳”:指拍摄的电视画面要稳定。 如:画面不稳定,会影响画面内容表达,破坏观众 欣赏情绪,使眼睛产生疲劳等。 2、“准”:指画面起幅,落幅,表达内容,镜头聚焦等要准。 3、“平”:指拍摄的电视画面地平线一定要水平。 如:画面不平,会使观众产生某种错觉. 4、“匀”:指摄像机运动时,运动速度要均匀。
支撑物 执机姿势 利用广角 支撑物 执机姿势 利用广角 稳 准 平 匀 落幅 聚焦 色彩 白平衡 落幅 聚焦 色彩 白平衡 运动镜头的速率要匀 运动镜头的速率要匀 画面中的地平线一定要平 画面中的地平线一定要平
五 摄像机的维护和保养 摄像机的维护和保养要注意以下几点： 1 摄像机应避免在高温、潮湿和强磁场的环境中工作，否则会影响拍摄的图像质量，甚至有可能损坏摄像机。 2 摄像时应避免阳光或强光长时间照射摄像机的镜头 3 拍摄时应注意保持正常的工作电压。如果电源电压过低，将会增加图像的杂波并引起彩色失真。 4 摄像机机身外表面板上落有灰尘或凝结有水汽时，应使用软布轻轻擦拭。
5 摄像机镜头上落有灰尘时，不能用手擦抹，应使用镜头清洁剂、橡皮吹子、鹿皮、麂皮等专用物品进行清理，切忌擦伤镜片。 6 要特别注意结露的现象，结露后会影响拍摄。 7 摄录前要将摄录系统连接好后再接通电源，否则，容易因接错线而损坏设备。 8 搬运或运输摄像机时，应将其放入便携箱内，以减轻搬运或运输途中的震动 章节目录
