  1. 工作汇报 范水勇

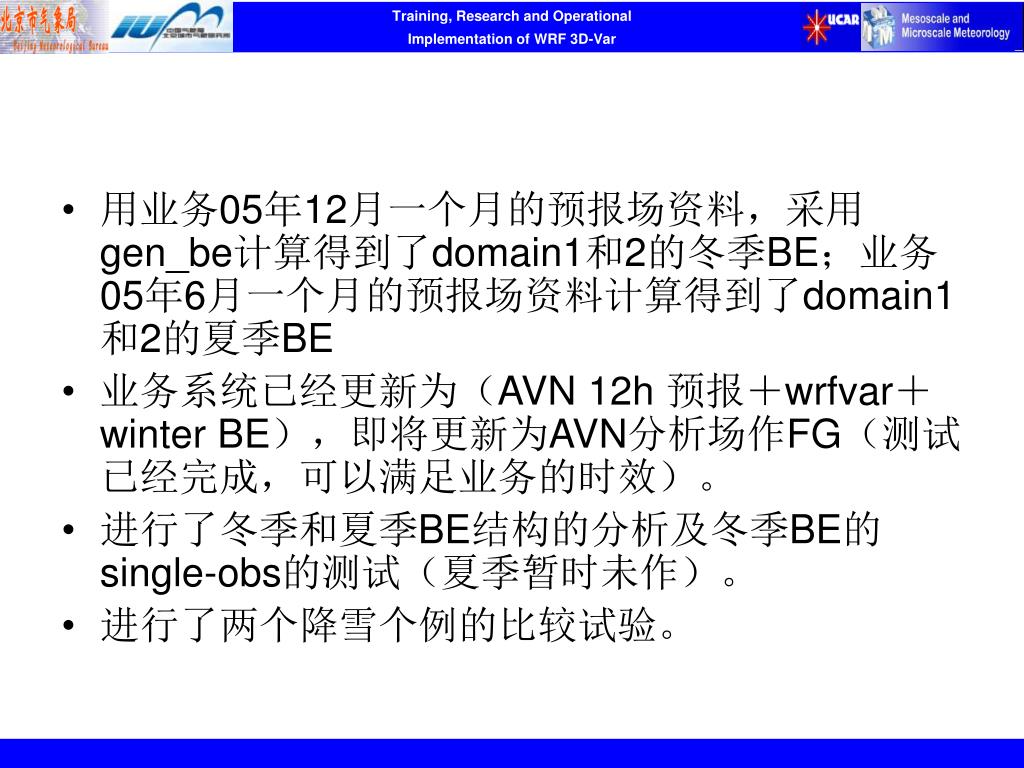

  2. 用业务05年12月一个月的预报场资料，采用gen_be计算得到了domain1和2的冬季BE；业务05年6月一个月的预报场资料计算得到了domain1和2的夏季BE用业务05年12月一个月的预报场资料，采用gen_be计算得到了domain1和2的冬季BE；业务05年6月一个月的预报场资料计算得到了domain1和2的夏季BE • 业务系统已经更新为（AVN 12h 预报＋wrfvar＋winter BE），即将更新为AVN分析场作FG（测试已经完成，可以满足业务的时效）。 • 进行了冬季和夏季BE结构的分析及冬季BE的single-obs的测试（夏季暂时未作）。 • 进行了两个降雪个例的比较试验。

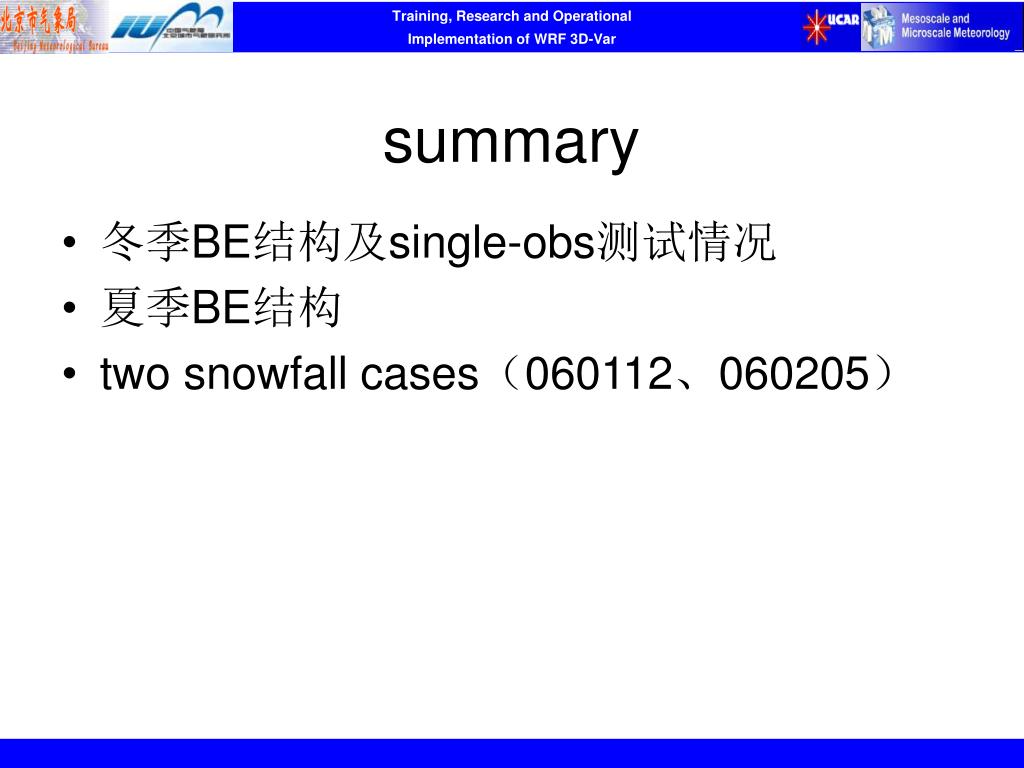

  3. summary • 冬季BE结构及single-obs测试情况 • 夏季BE结构 • two snowfall cases（060112、060205）

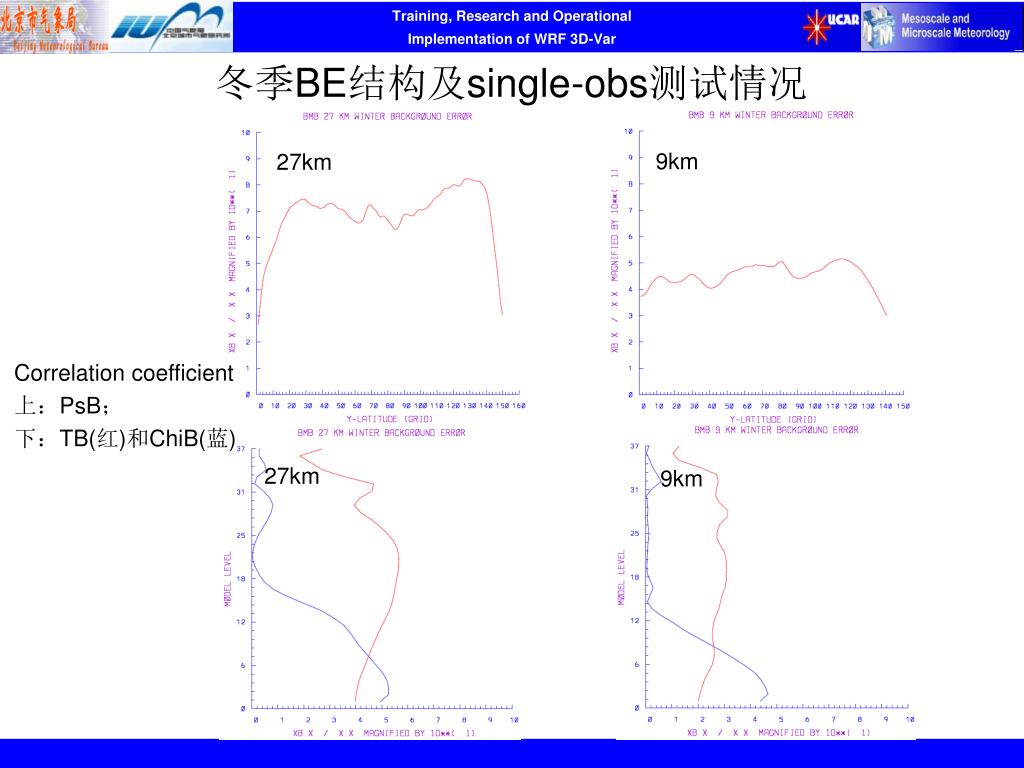

  4. 冬季BE结构及single-obs测试情况 9km 27km Correlation coefficient 上：PsB； 下：TB(红)和ChiB(蓝) 27km 9km

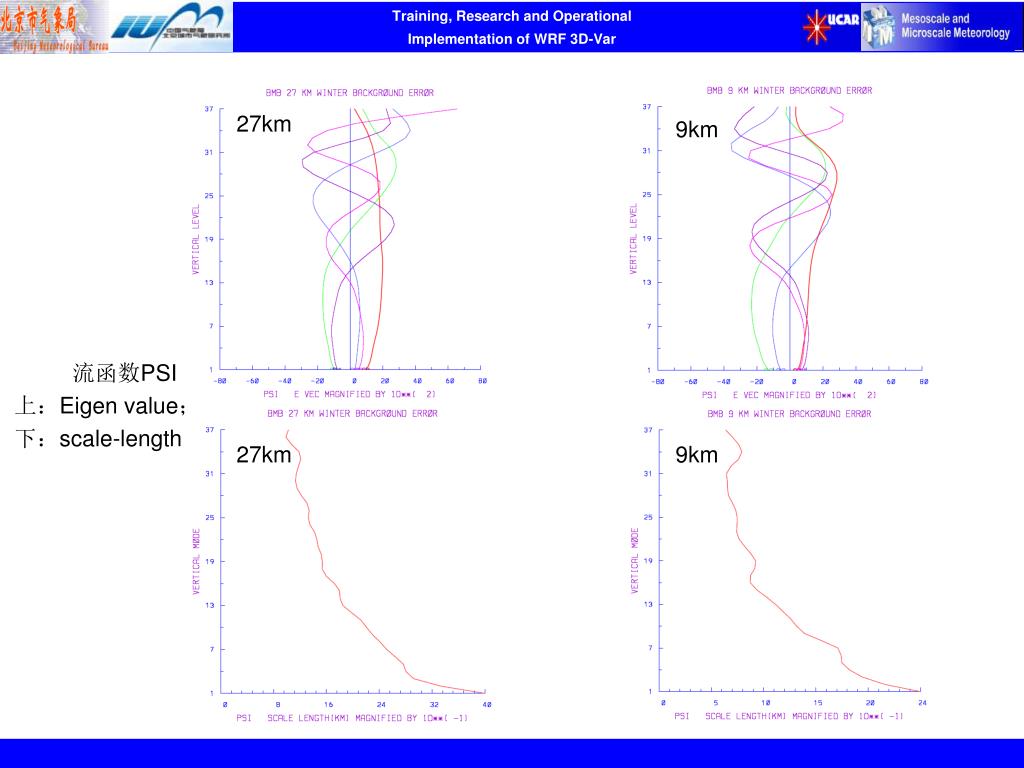

  5. 27km 9km 流函数PSI 上：Eigen value； 下：scale-length 27km 9km

  6. 27km 9km 非平衡势函数Chi_u 上：Eigen value； 下：scale-length 27km 9km

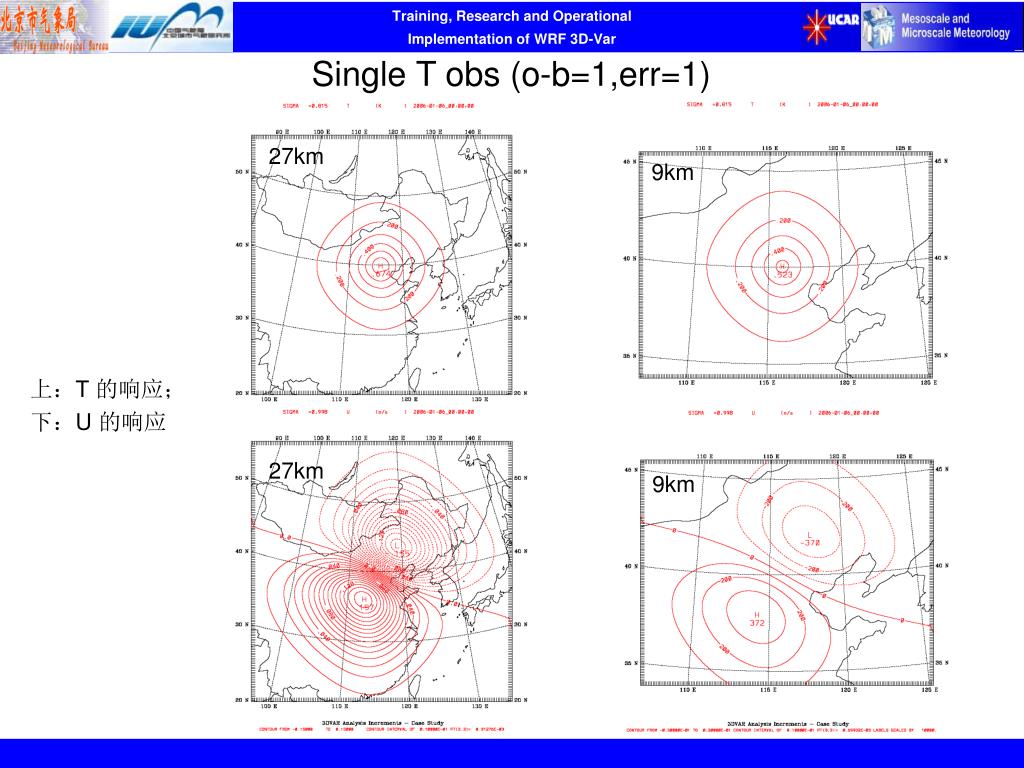

  7. Single T obs (o-b=1,err=1) 27km 9km 上：T 的响应； 下：U 的响应 27km 9km

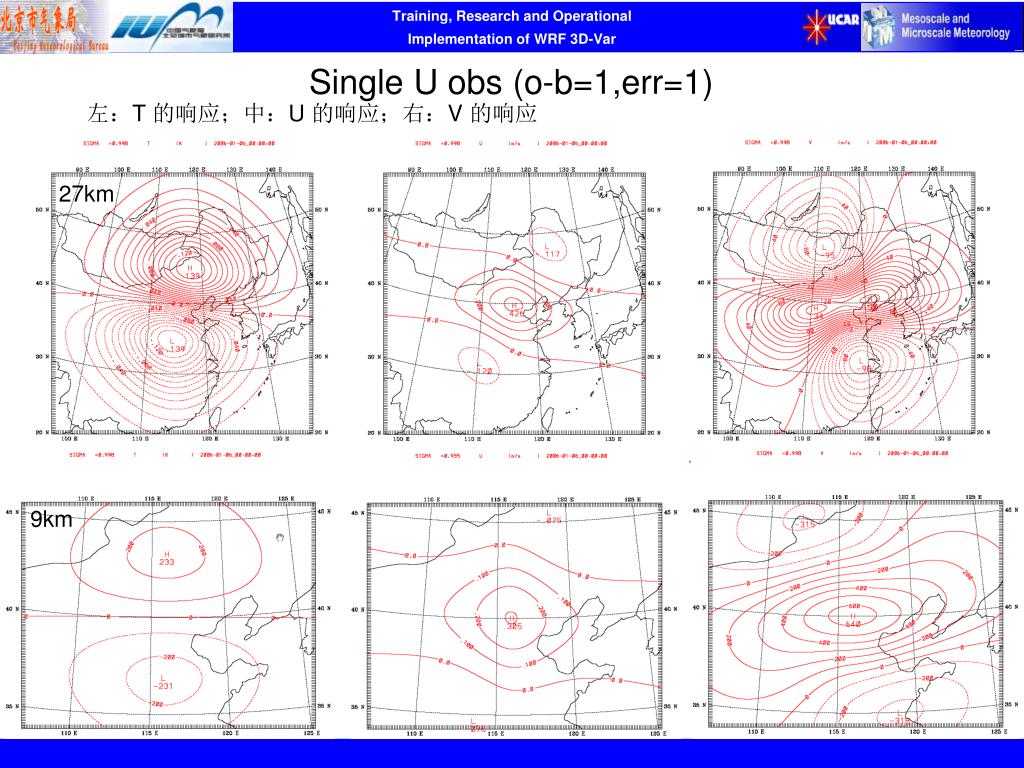

  8. Single U obs (o-b=1,err=1) 左：T 的响应；中：U 的响应；右：V 的响应 27km 9km

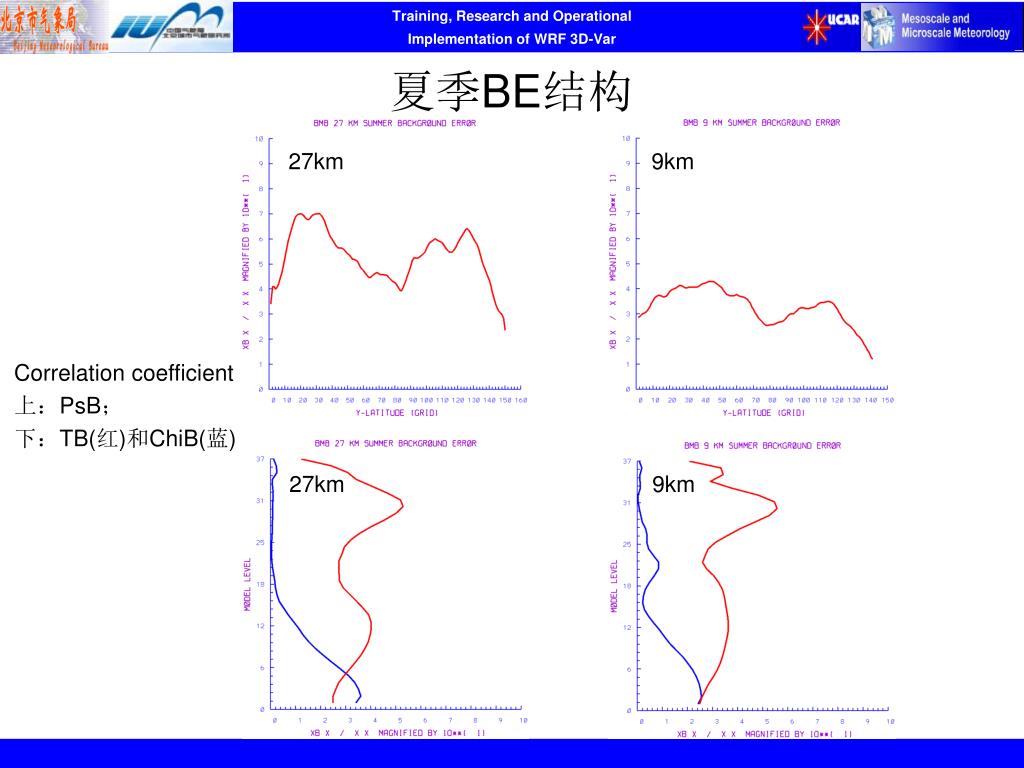

  9. 夏季BE结构 27km 9km Correlation coefficient 上：PsB； 下：TB(红)和ChiB(蓝) 27km 9km

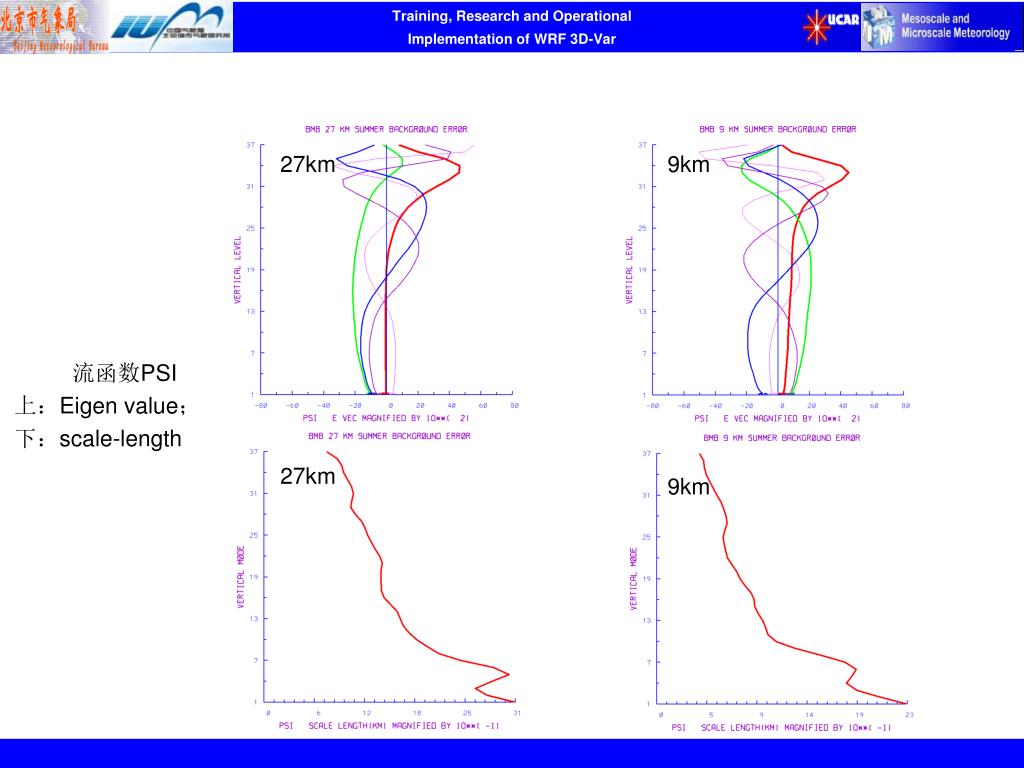

  10. 27km 9km 流函数PSI 上：Eigen value； 下：scale-length 27km 9km

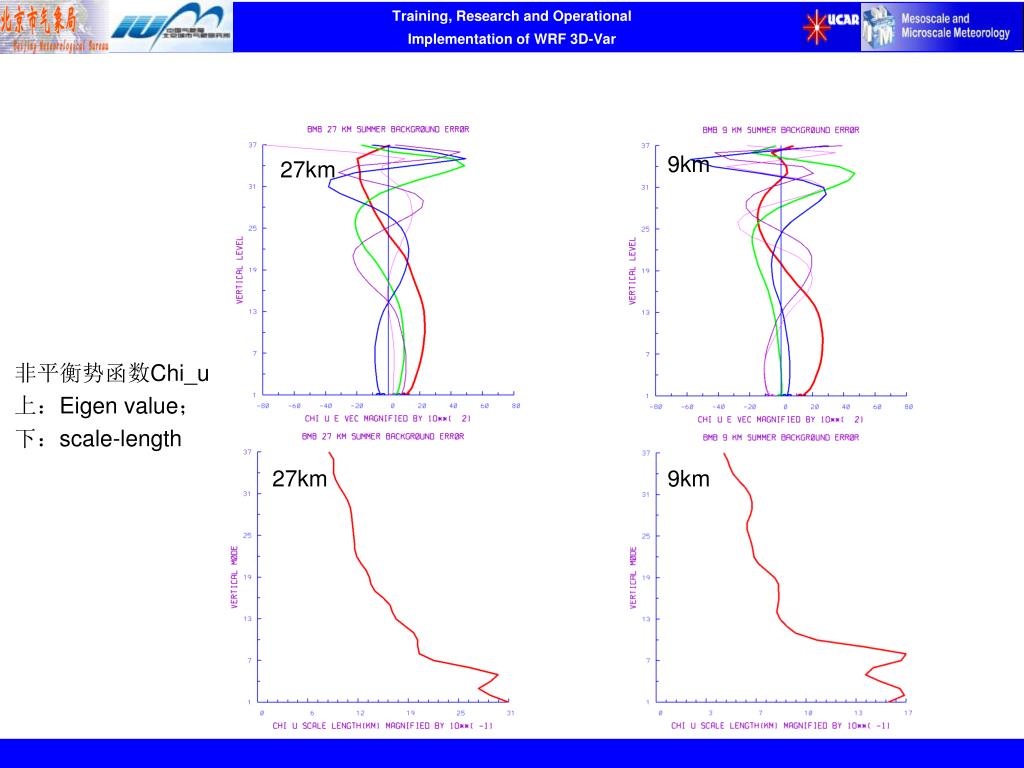

  11. 9km 27km 非平衡势函数Chi_u 上：Eigen value； 下：scale-length 27km 9km

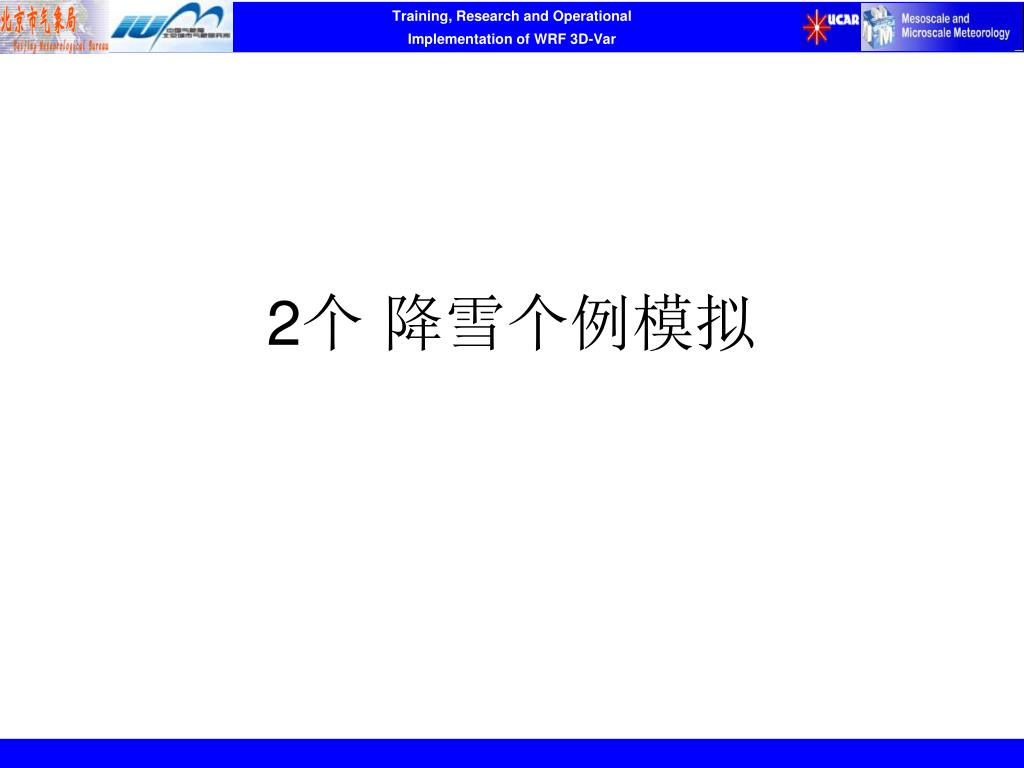

  12. 2个 降雪个例模拟

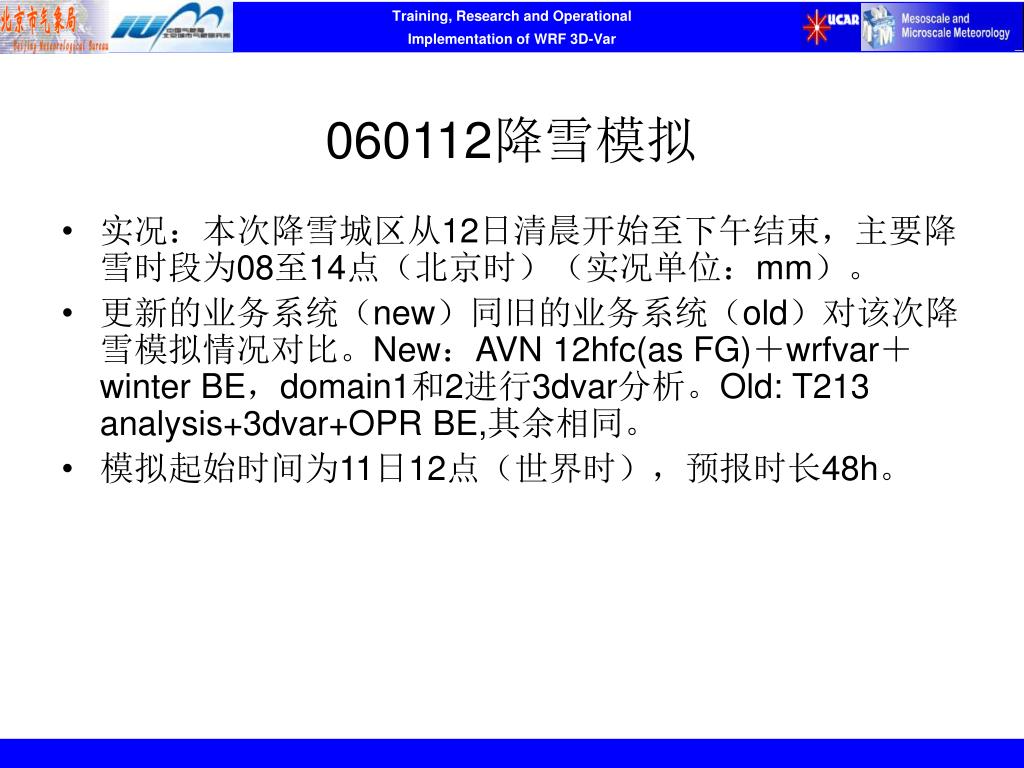

  13. 060112降雪模拟 • 实况：本次降雪城区从12日清晨开始至下午结束，主要降雪时段为08至14点（北京时）（实况单位：mm）。 • 更新的业务系统（new）同旧的业务系统（old）对该次降雪模拟情况对比。New：AVN 12hfc(as FG)＋wrfvar＋winter BE，domain1和2进行3dvar分析。Old: T213 analysis+3dvar+OPR BE,其余相同。 • 模拟起始时间为11日12点（世界时），预报时长48h。

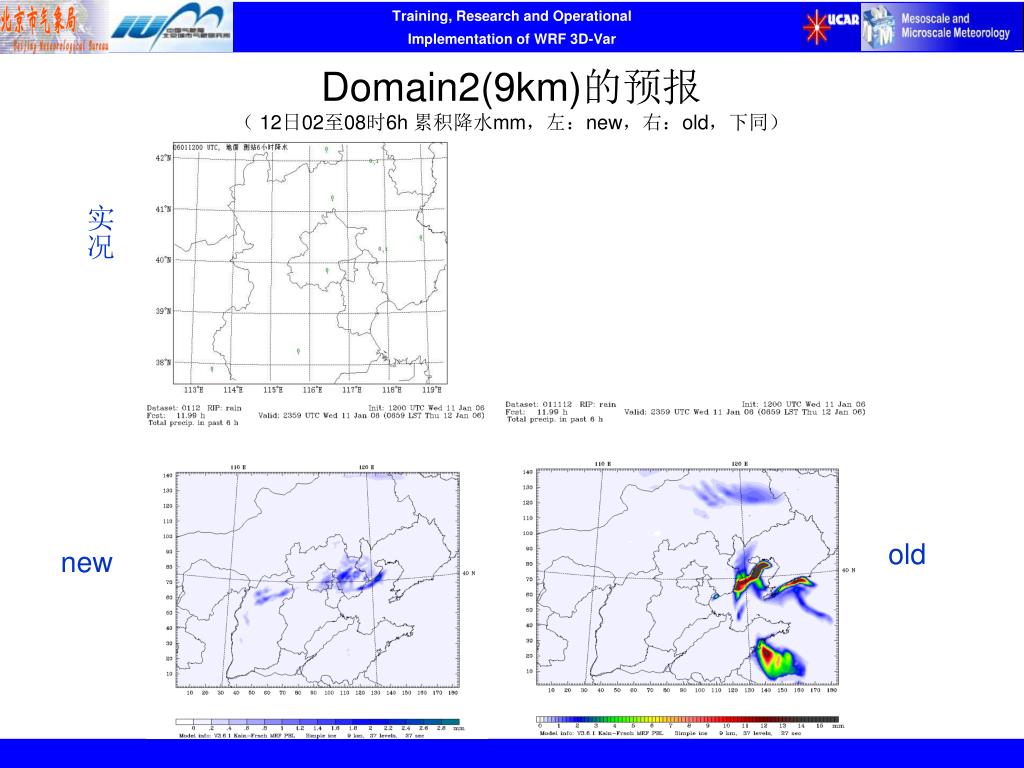

  14. Domain2(9km)的预报（ 12日02至08时6h 累积降水mm，左：new，右：old，下同） 实况 old new

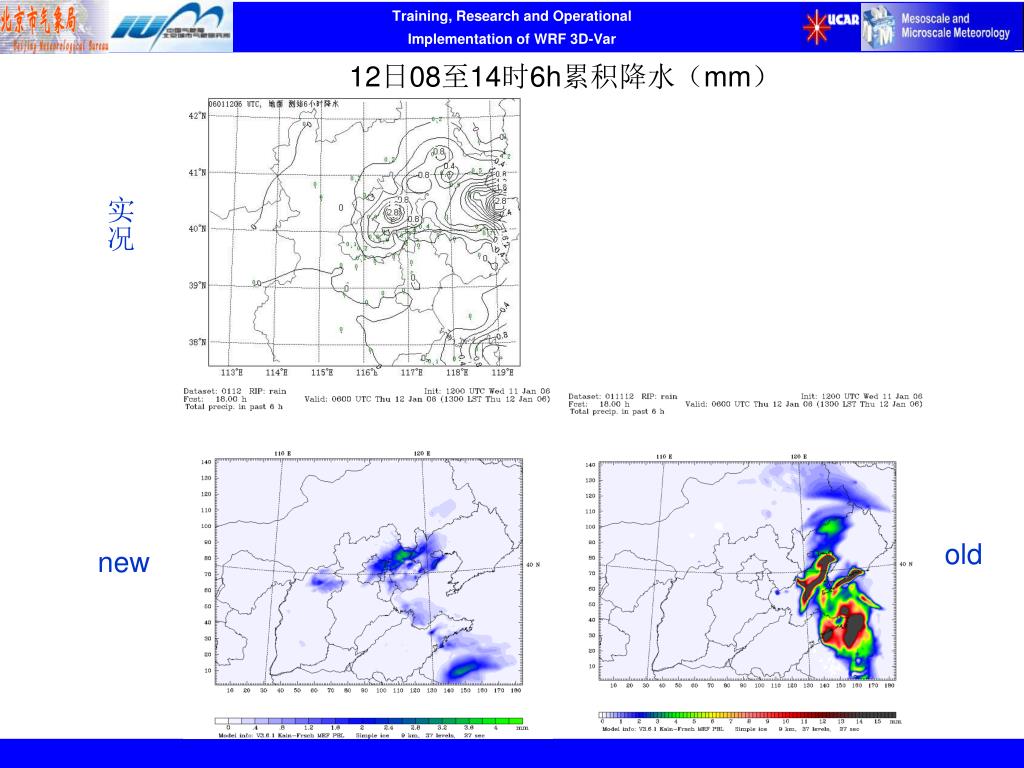

  15. 12日08至14时6h累积降水（mm） 实况 old new

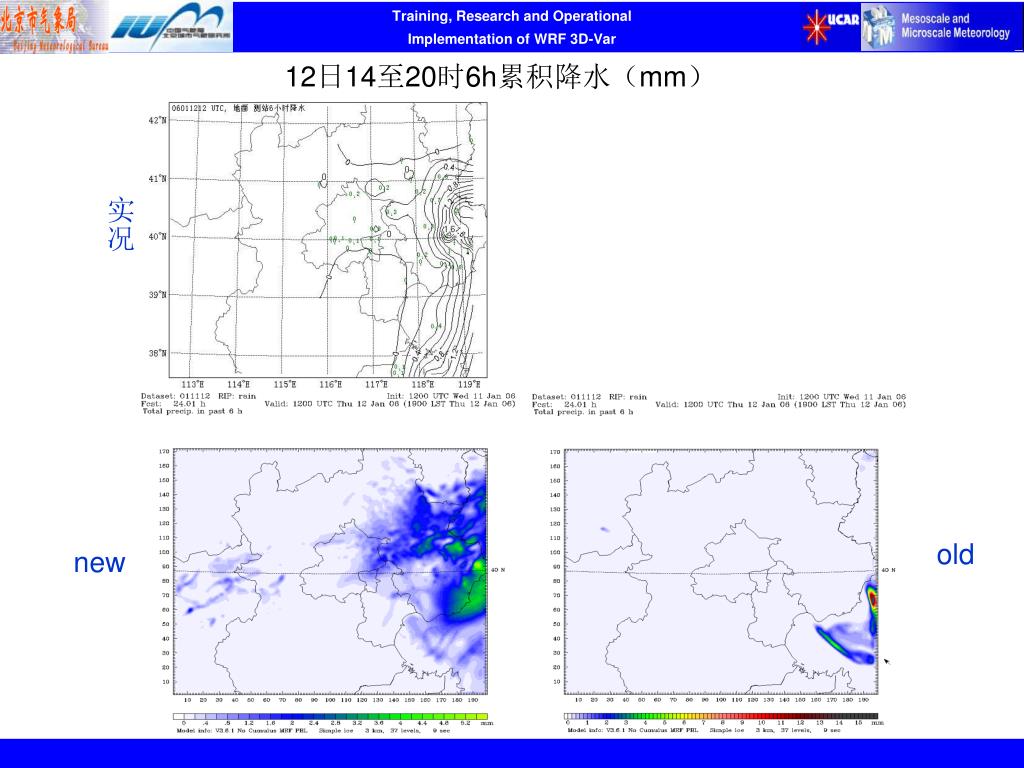

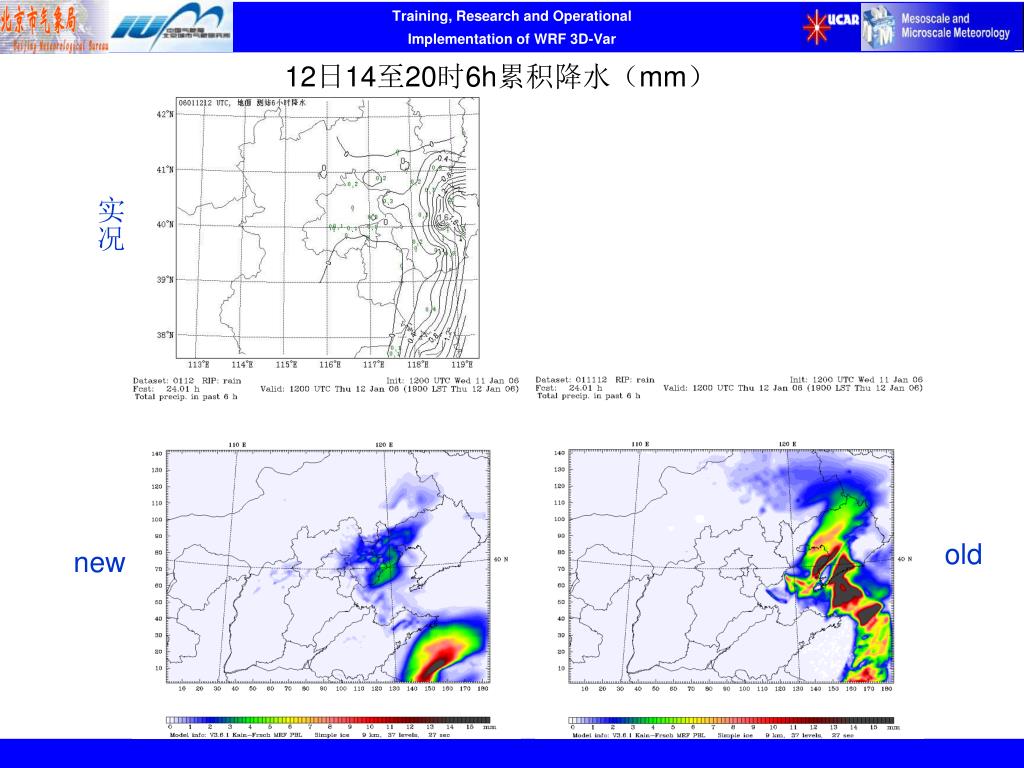

  16. 12日14至20时6h累积降水（mm） 实况 old new

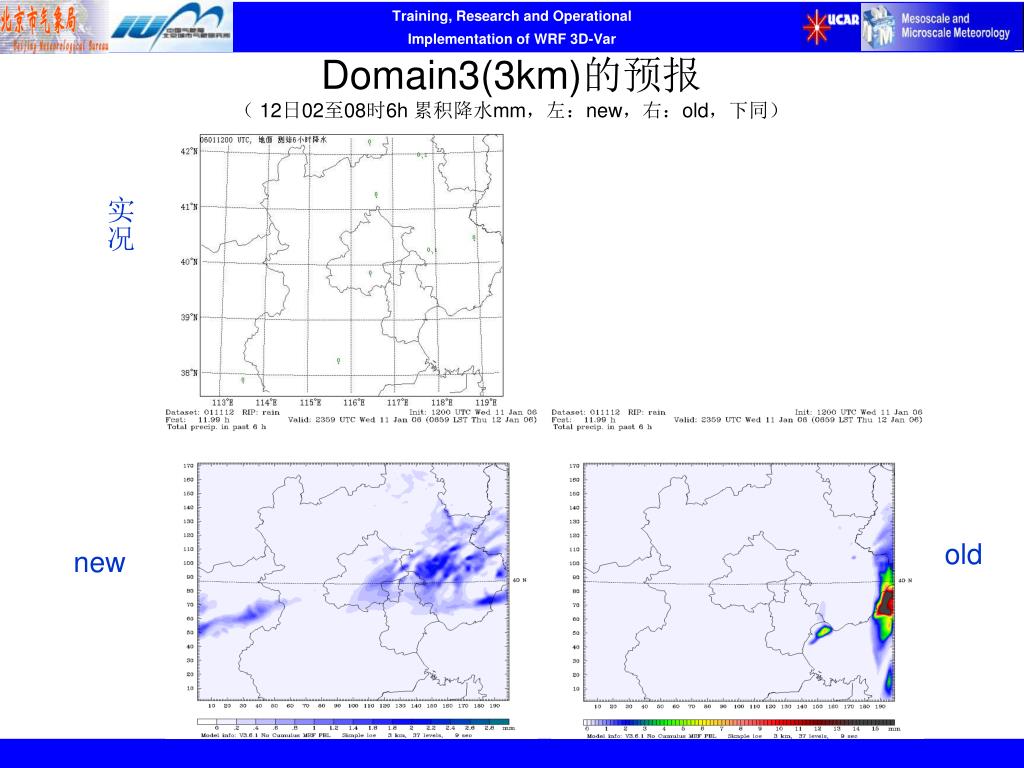

  17. Domain3(3km)的预报（ 12日02至08时6h 累积降水mm，左：new，右：old，下同） 实况 old new

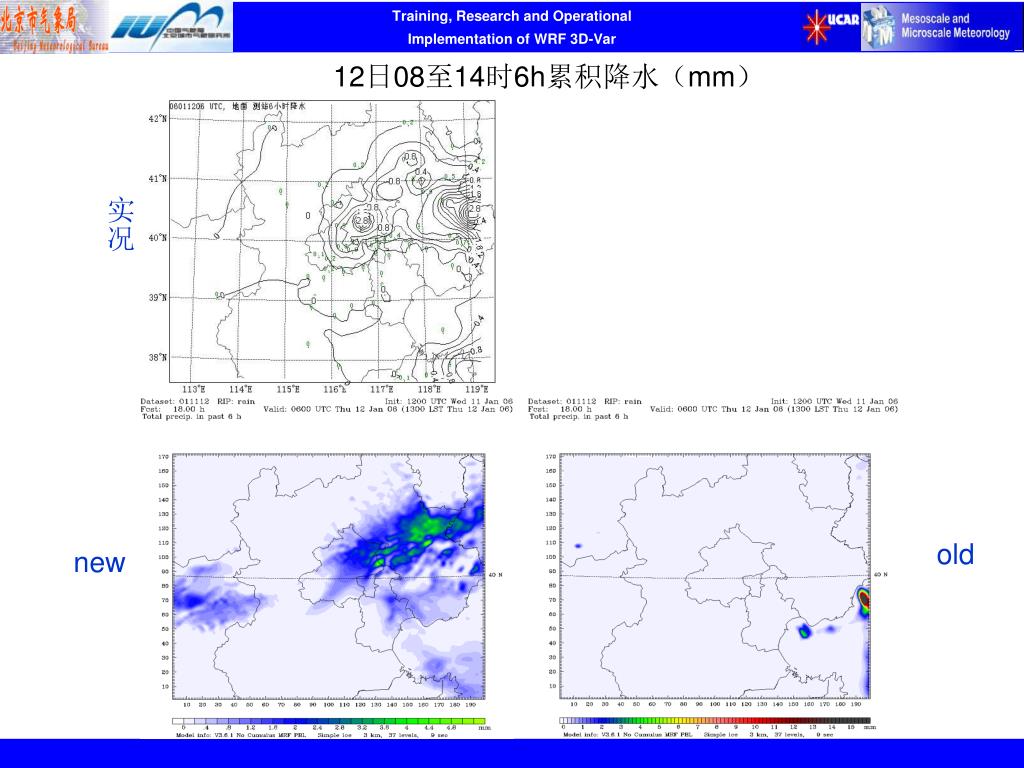

  18. 12日08至14时6h累积降水（mm） 实况 old new

  19. 12日14至20时6h累积降水（mm） 实况 old new

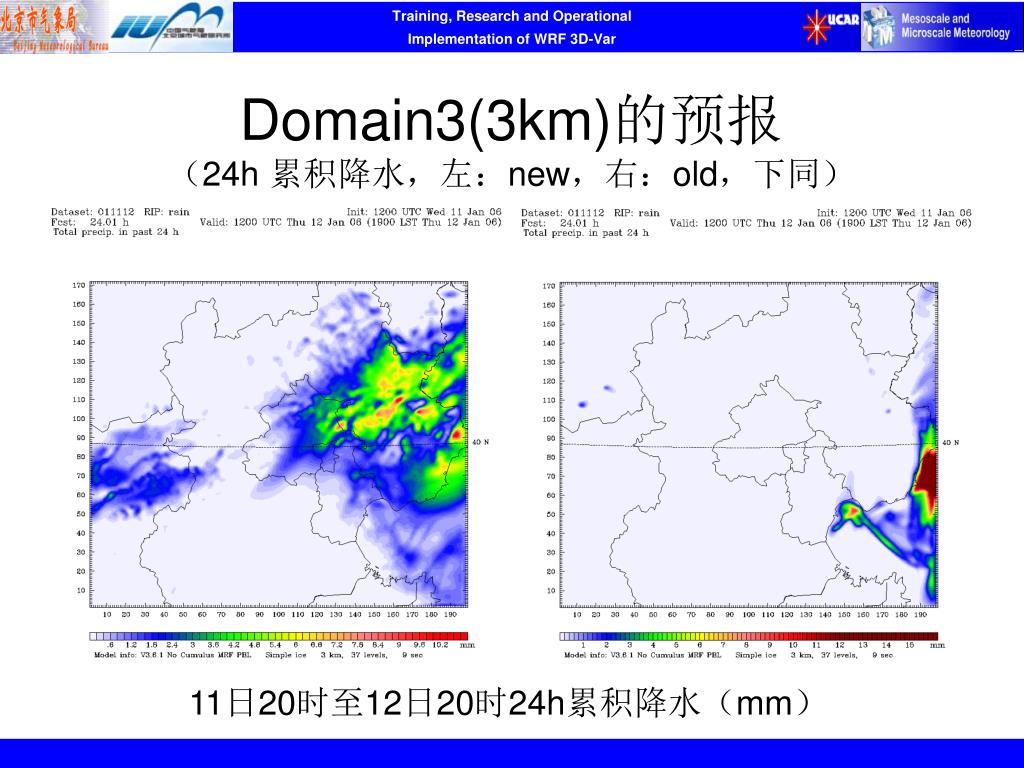

  20. Domain3(3km)的预报（24h 累积降水，左：new，右：old，下同） 11日20时至12日20时24h累积降水（mm）

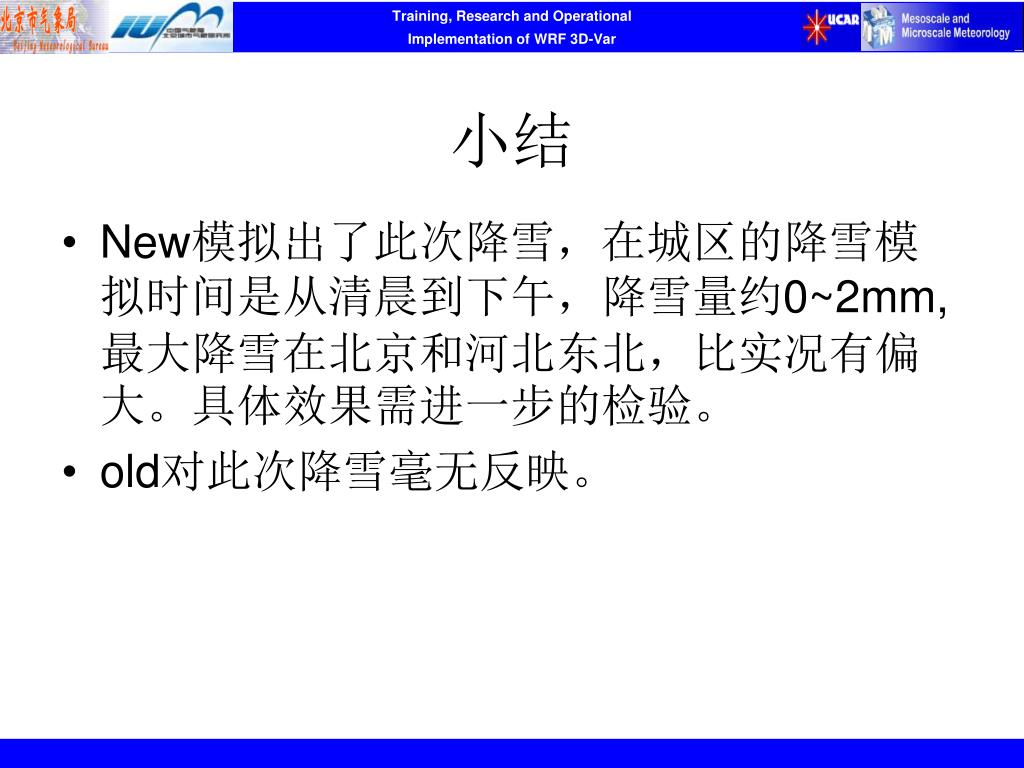

  21. 小结 • New模拟出了此次降雪，在城区的降雪模拟时间是从清晨到下午，降雪量约0~2mm,最大降雪在北京和河北东北，比实况有偏大。具体效果需进一步的检验。 • old对此次降雪毫无反映。

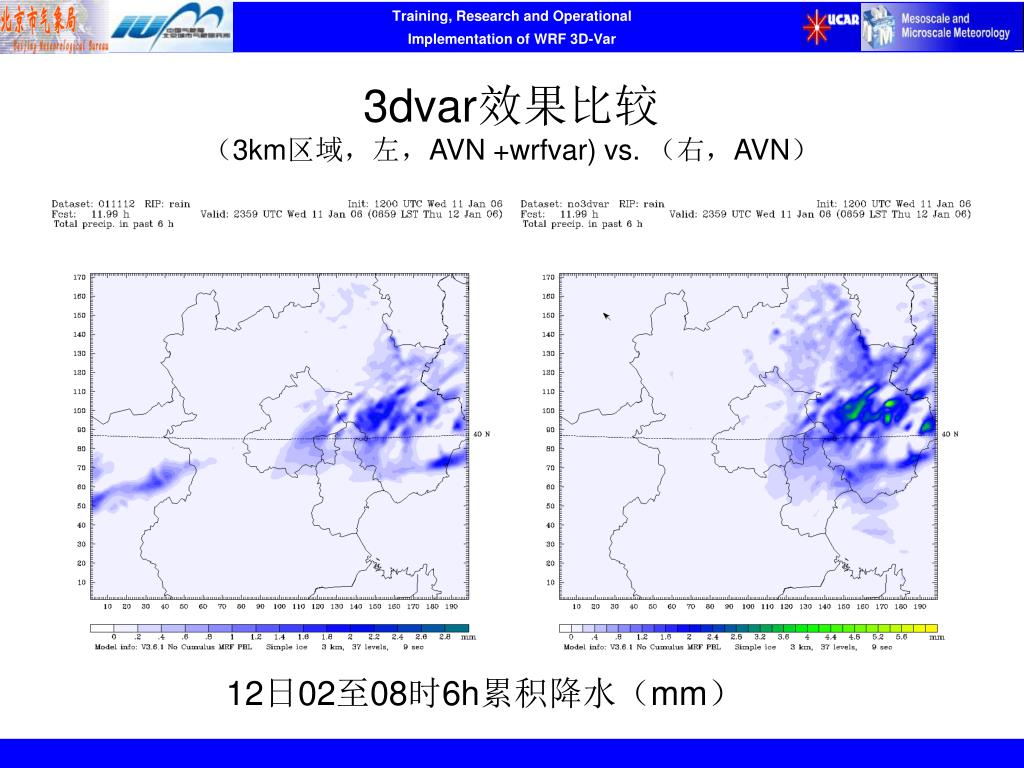

  22. 3dvar效果比较（3km区域，左，AVN +wrfvar) vs. （右，AVN） 12日02至08时6h累积降水（mm）

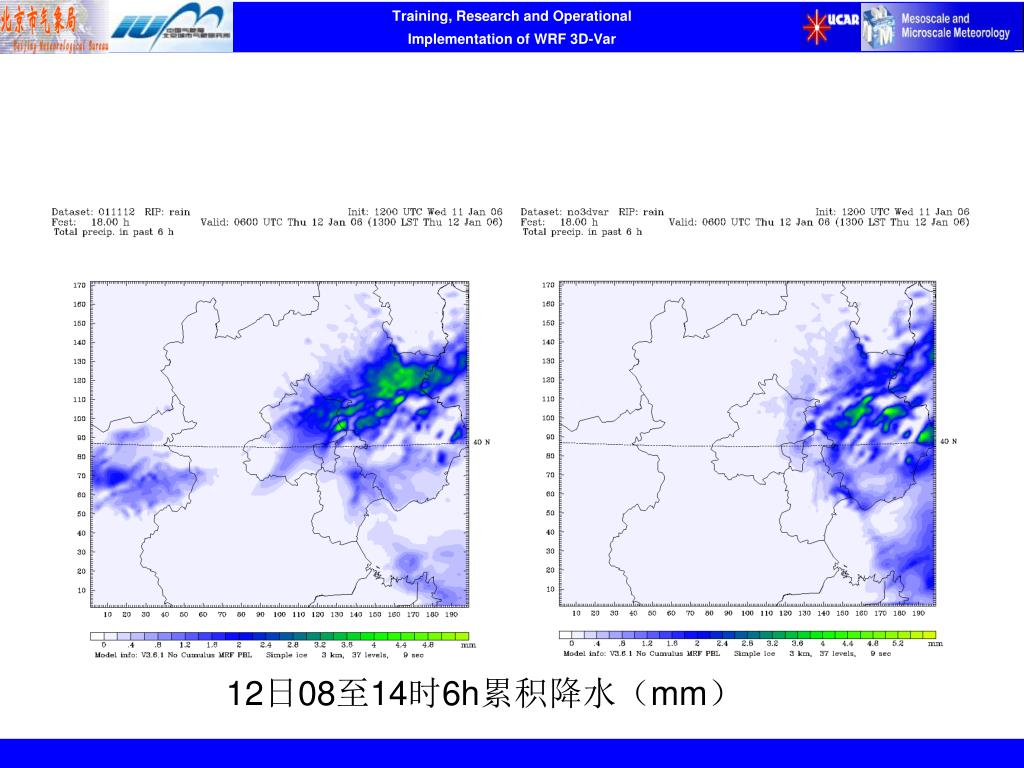

  23. 12日08至14时6h累积降水（mm）

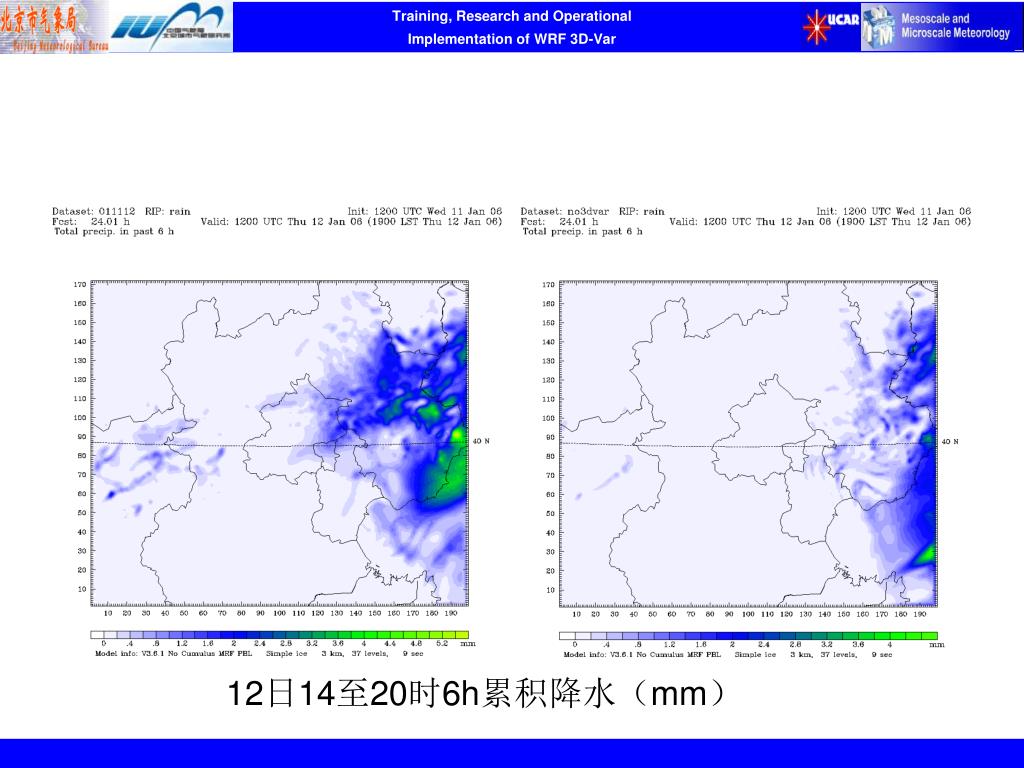

  24. 12日14至20时6h累积降水（mm）

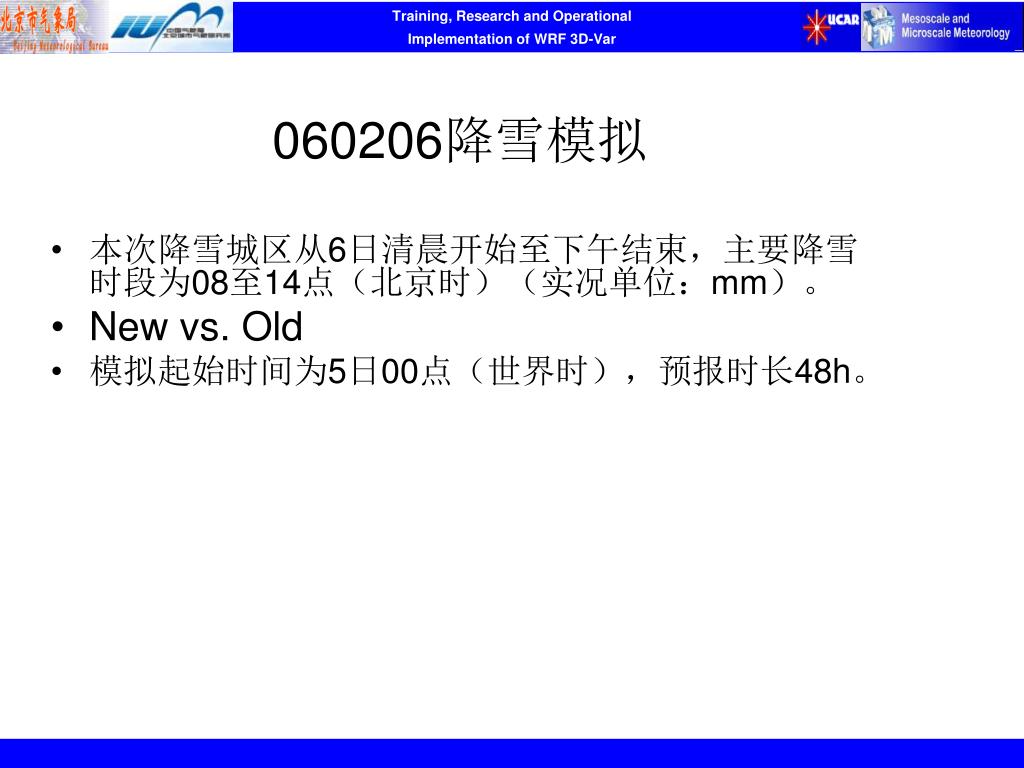

  25. 060206降雪模拟 本次降雪城区从6日清晨开始至下午结束，主要降雪时段为08至14点（北京时）（实况单位：mm）。 New vs. Old 模拟起始时间为5日00点（世界时），预报时长48h。

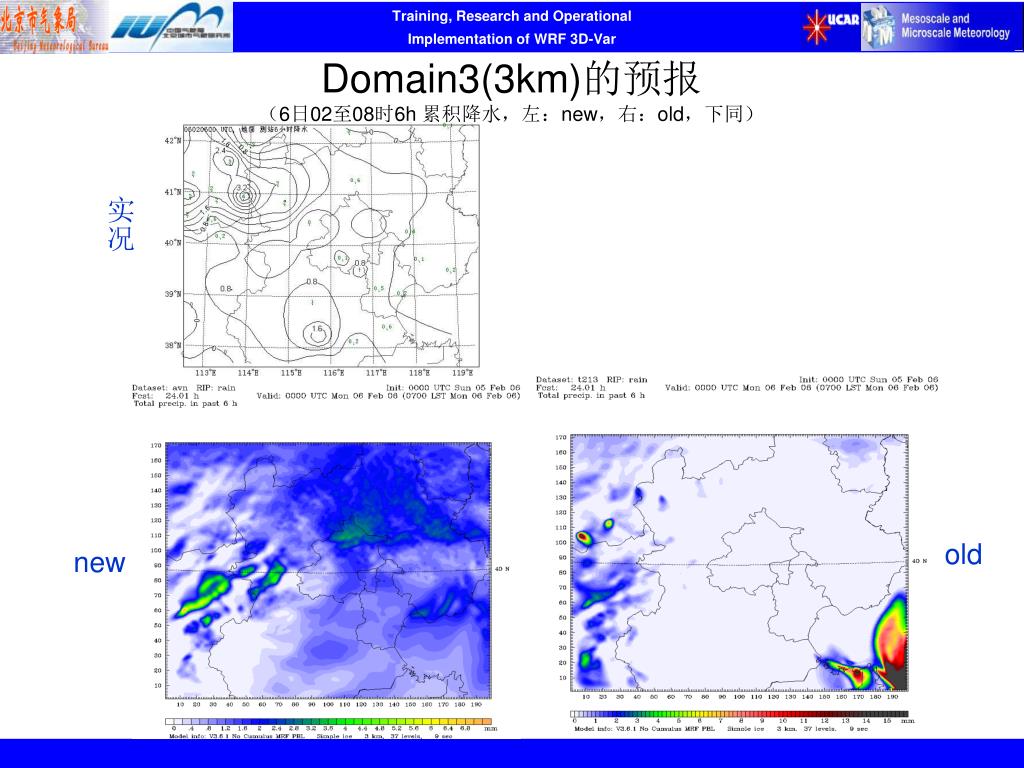

  26. Domain3(3km)的预报（6日02至08时6h 累积降水，左：new，右：old，下同） 实况 old new

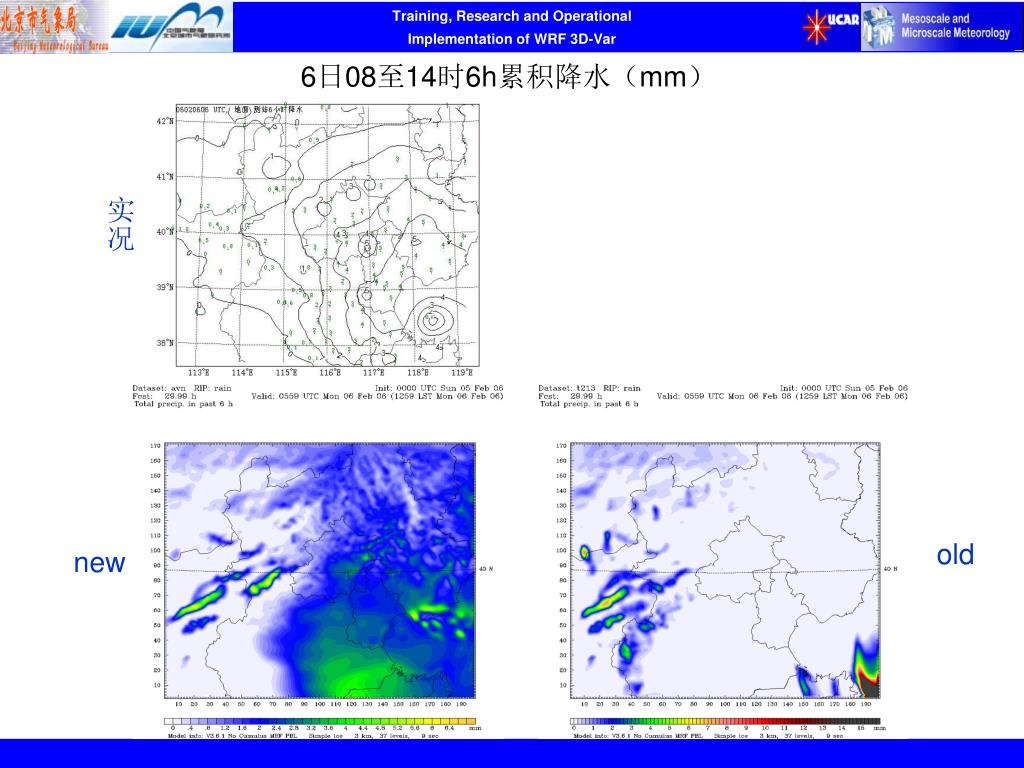

  27. 6日08至14时6h累积降水（mm） 实况 old new

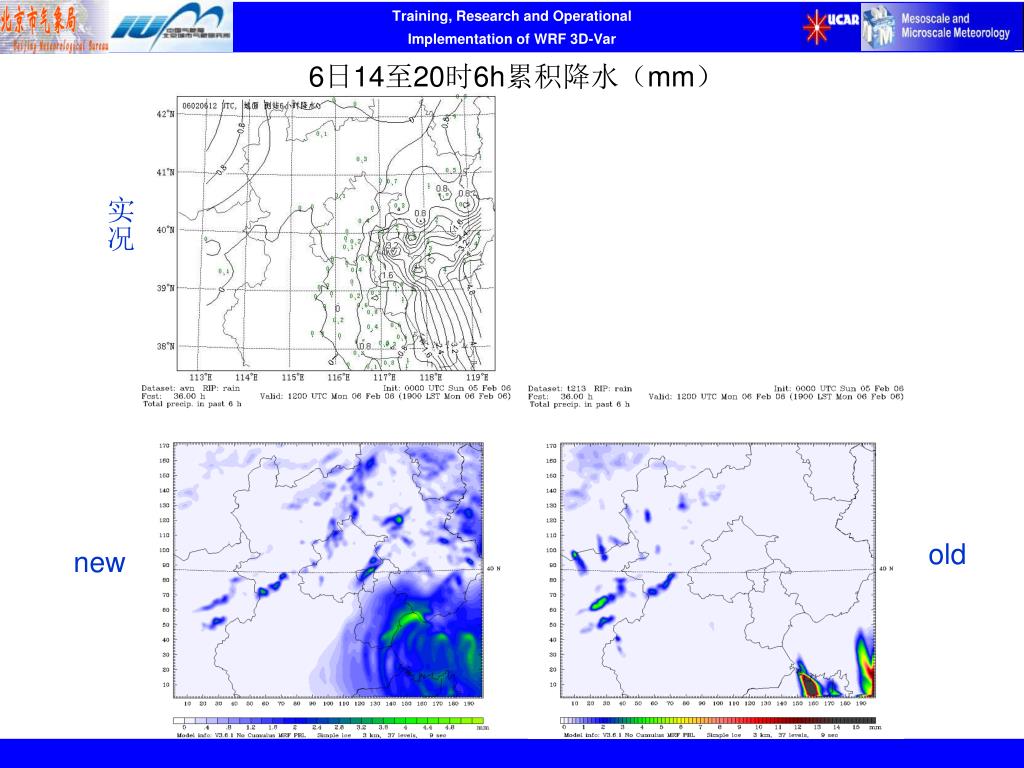

  28. 6日14至20时6h累积降水（mm） 实况 old new

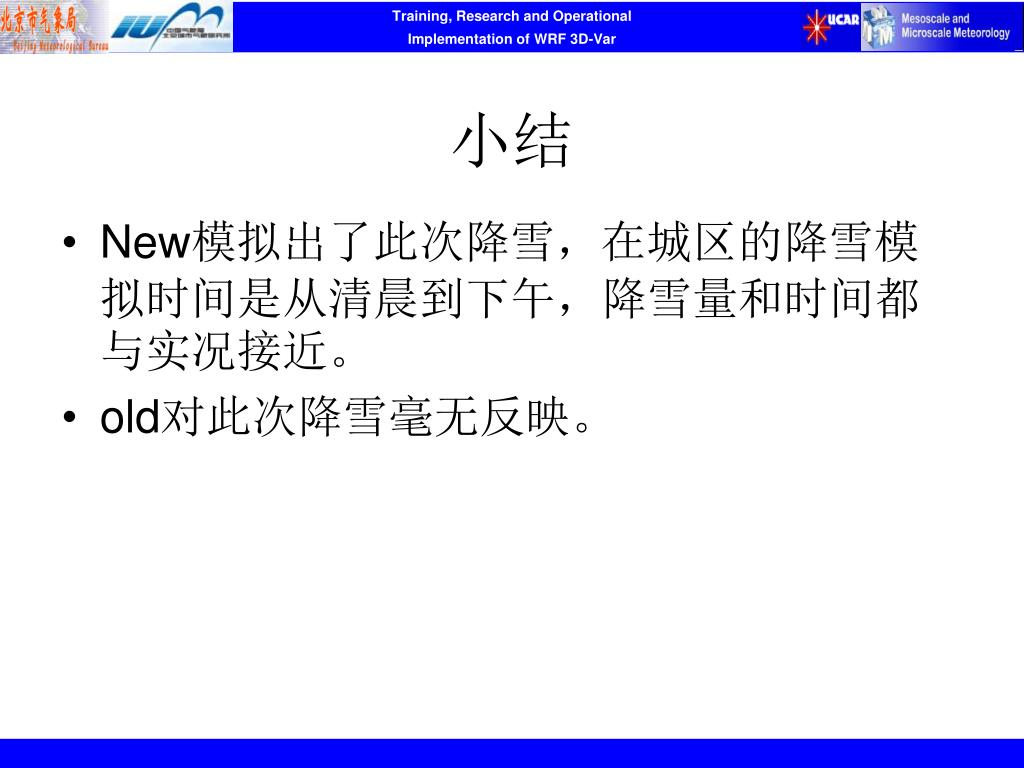

  29. 小结 • New模拟出了此次降雪，在城区的降雪模拟时间是从清晨到下午，降雪量和时间都与实况接近。 • old对此次降雪毫无反映。
