slide1

Licence Informatique

Algorithmique sur les données

Françoise Greffier

RECURSIVITE

Françoise Greffier -Licence informatique - Besançon

slide2

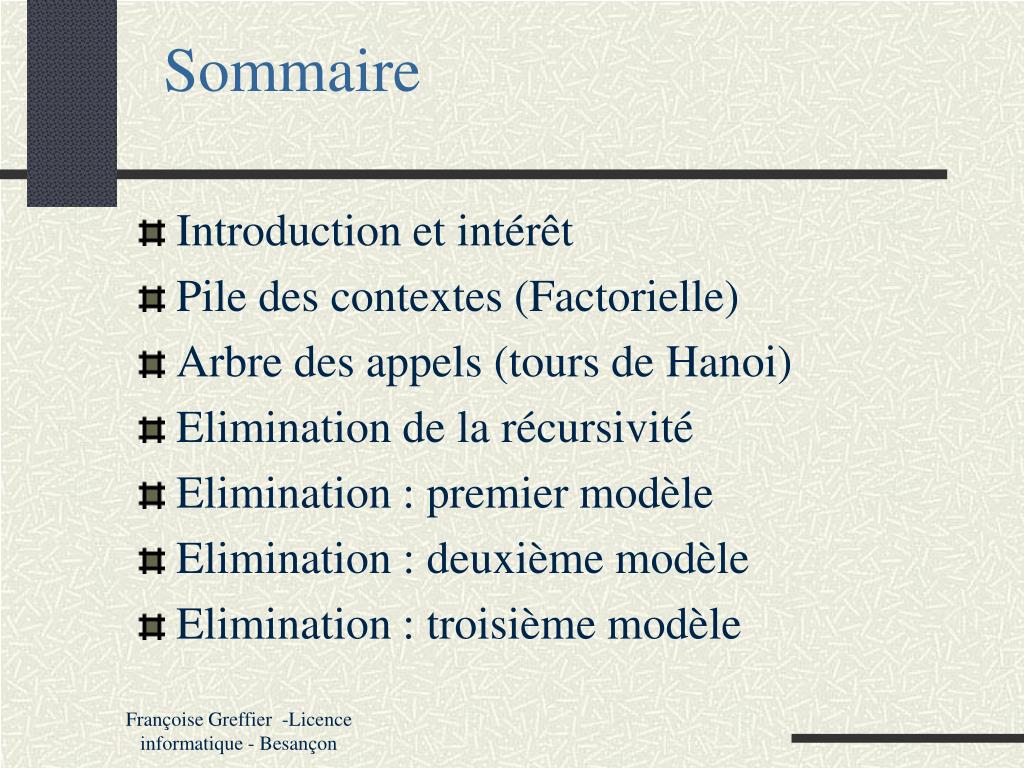

Sommaire

  • Introduction et intérêt
  • Pile des contextes (Factorielle)
  • Arbre des appels (tours de Hanoi)
  • Elimination de la récursivité
  • Elimination : premier modèle
  • Elimination : deuxième modèle
  • Elimination : troisième modèle

Françoise Greffier -Licence informatique - Besançon

la recursivite

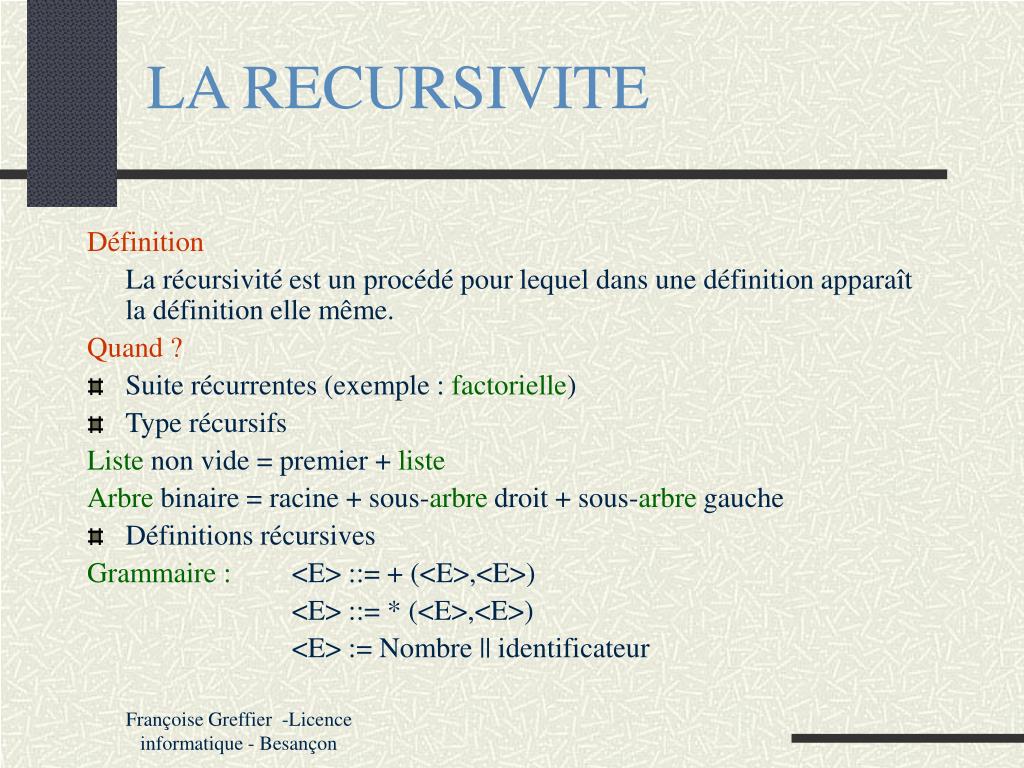

LA RECURSIVITE

Définition

La récursivité est un procédé pour lequel dans une définition apparaît la définition elle même.

Quand ?

  • Suite récurrentes (exemple : factorielle)
  • Type récursifs

Liste non vide = premier + liste

Arbre binaire= racine + sous-arbre droit + sous-arbre gauche

  • Définitions récursives

Grammaire : <E> ::= + (<E>,<E>)

<E> ::= * (<E>,<E>)

<E> := Nombre || identificateur

Françoise Greffier -Licence informatique - Besançon

fonction factorielle

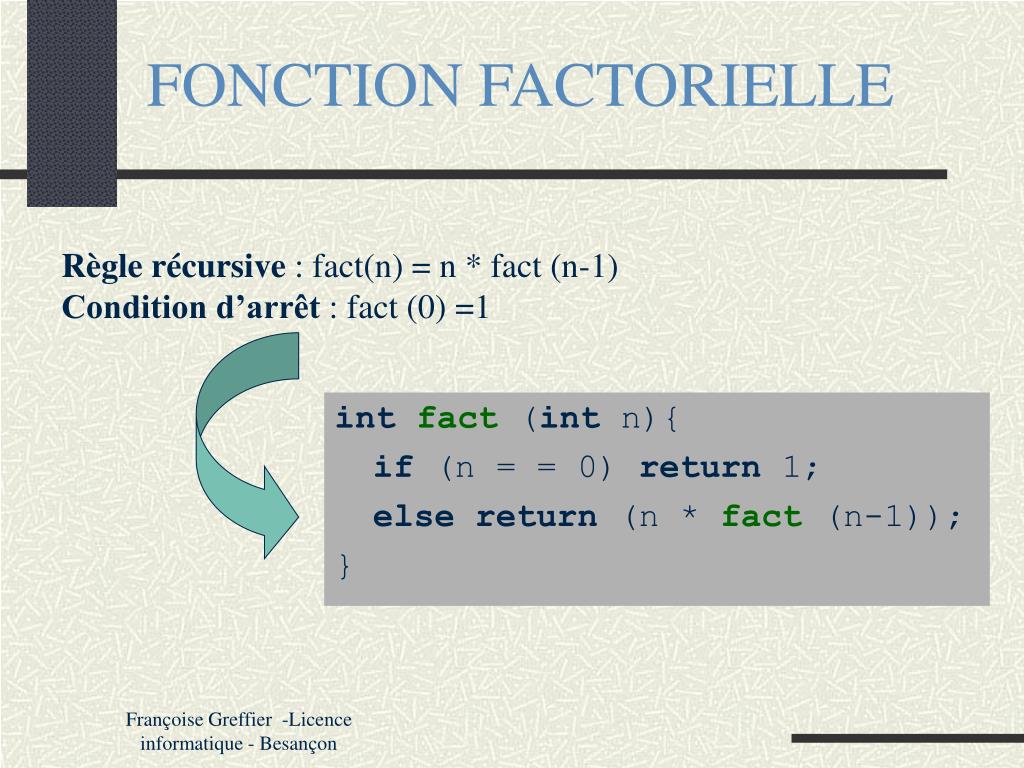

FONCTION FACTORIELLE

intfact (int n){

if (n = = 0) return 1;

elsereturn (n * fact (n-1));

}

Règle récursive : fact(n) = n * fact (n-1)

Condition d’arrêt : fact (0) =1

Françoise Greffier -Licence informatique - Besançon

pile des contextes

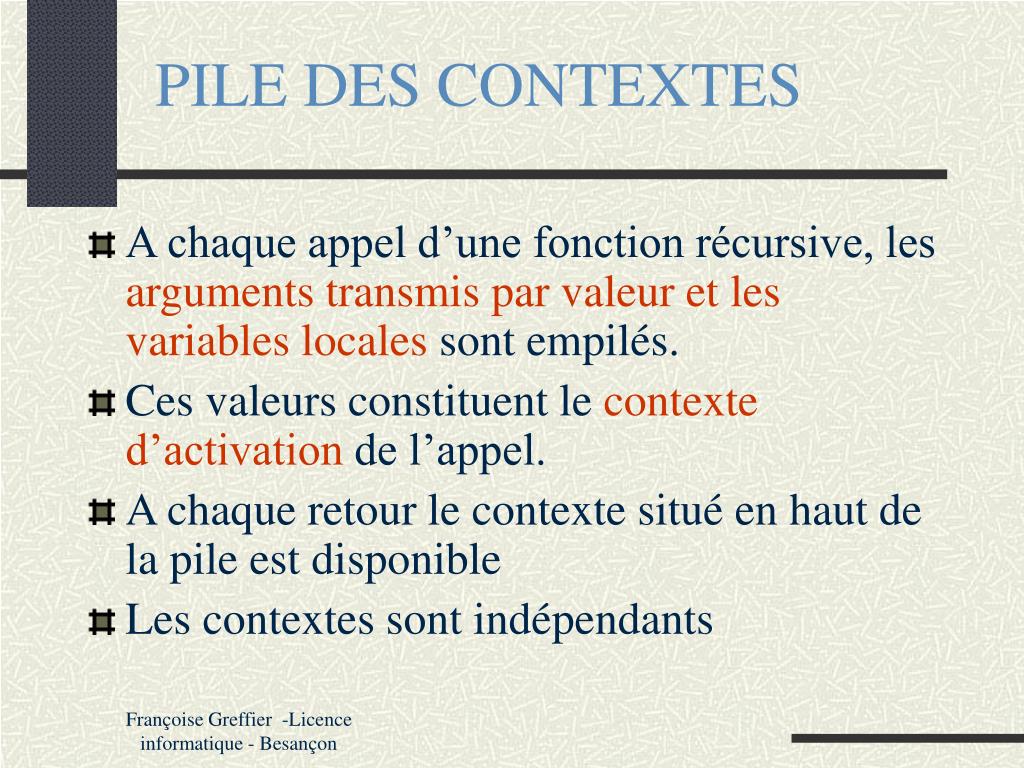

PILE DES CONTEXTES
  • A chaque appel d’une fonction récursive, les arguments transmis par valeur et les variables locales sont empilés.
  • Ces valeurs constituent le contexte d’activation de l’appel.
  • A chaque retour le contexte situé en haut de la pile est disponible
  • Les contextes sont indépendants

Françoise Greffier -Licence informatique - Besançon

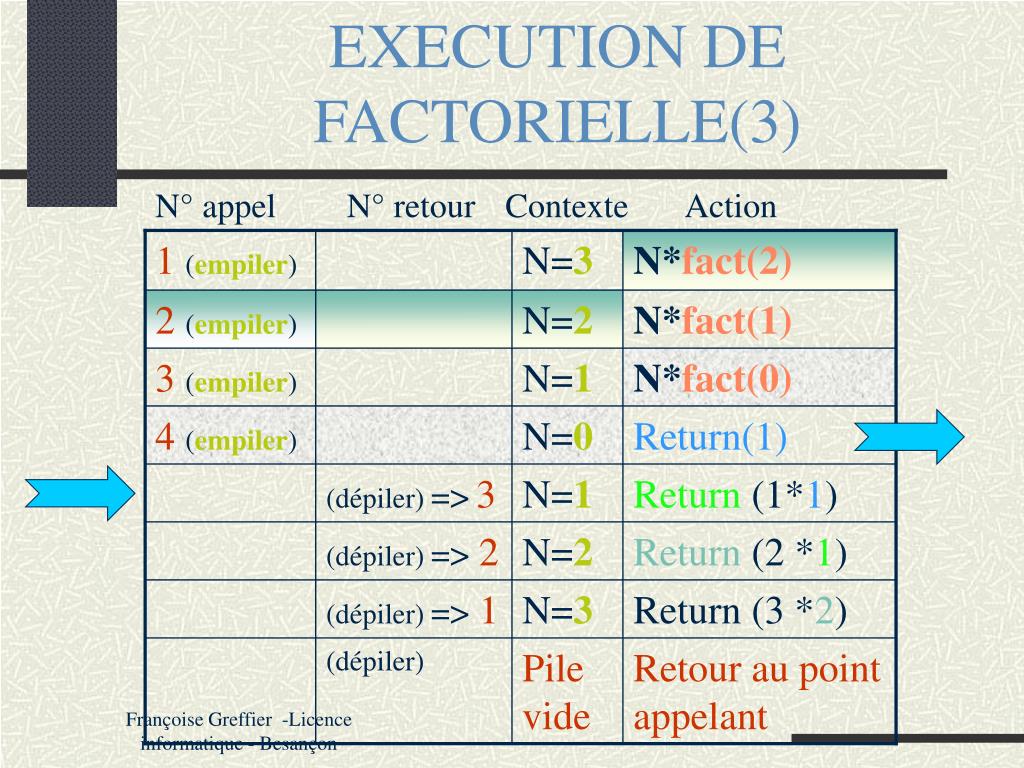

execution de factorielle 3

N° appel

N° retour

Contexte

Action

EXECUTION DE FACTORIELLE(3)

1(empiler)

N=3

N*fact(2)

2(empiler)

N=2

N*fact(1)

3(empiler)

N=1

N*fact(0)

4(empiler)

N=0

Return(1)

(dépiler) =>3

N=1

Return (1*1)

(dépiler) => 2

N=2

Return (2 *1)

(dépiler) => 1

N=3

Return (3 *2)

(dépiler)

Pile vide

Retour au point appelant

Françoise Greffier -Licence informatique - Besançon

algorithme recursif avantages
ALGORITHME RECURSIF AVANTAGES

Fiabilité :

Solution naturelle et facile à concevoir :

  • si la fonction est récursive
  • quand la structure de données traitée est récursive

Exemples :

  • Traitement sur les arbres
  • Tours de Hanoï

Françoise Greffier -Licence informatique - Besançon

les tours de hano probl me

Socle C

Socle B

Socle A

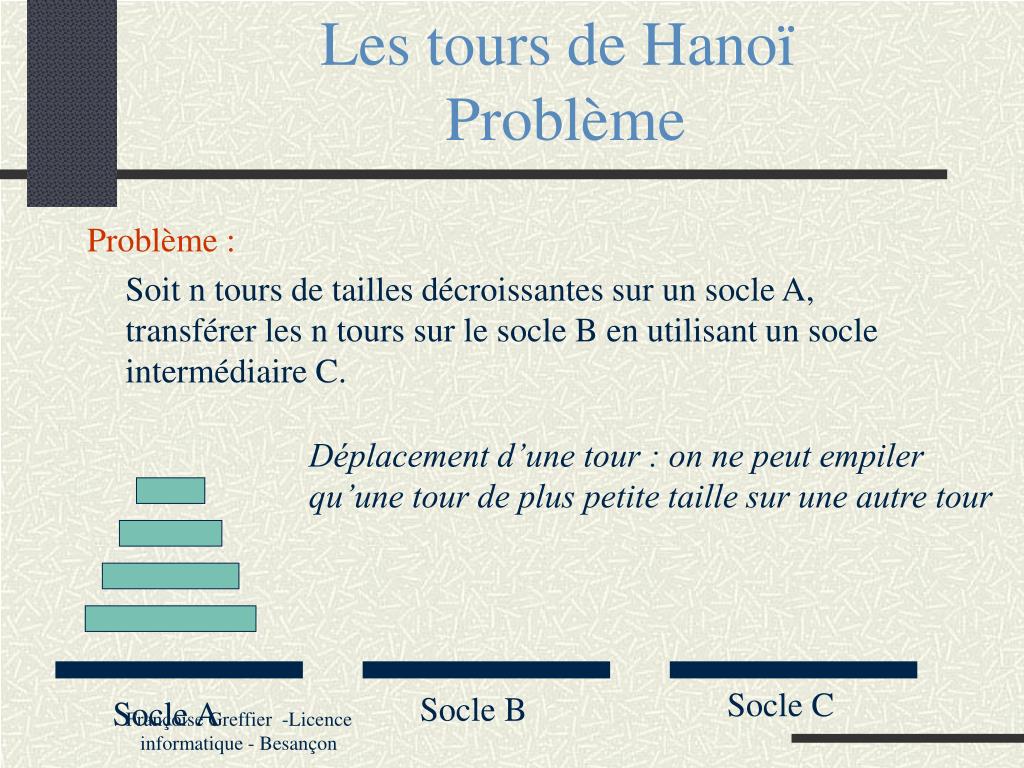

Les tours de Hanoï Problème

Problème :

Soit n tours de tailles décroissantes sur un socle A, transférer les n tours sur le socle B en utilisant un socle intermédiaire C.

Déplacement d’une tour : on ne peut empiler

qu’une tour de plus petite taille sur une autre tour

Françoise Greffier -Licence informatique - Besançon

param trage

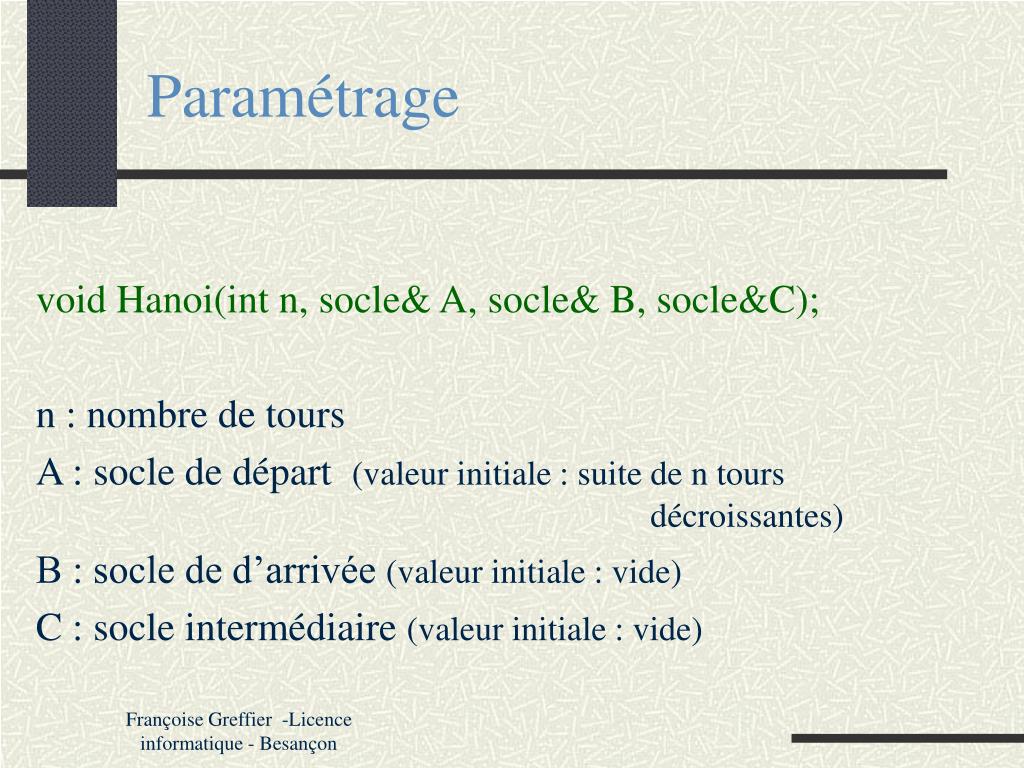

Paramétrage

void Hanoi(int n, socle& A, socle& B, socle&C);

n : nombre de tours

A : socle de départ (valeur initiale : suite de n tours décroissantes)

B : socle de d’arrivée (valeur initiale : vide)

C : socle intermédiaire (valeur initiale : vide)

Françoise Greffier -Licence informatique - Besançon

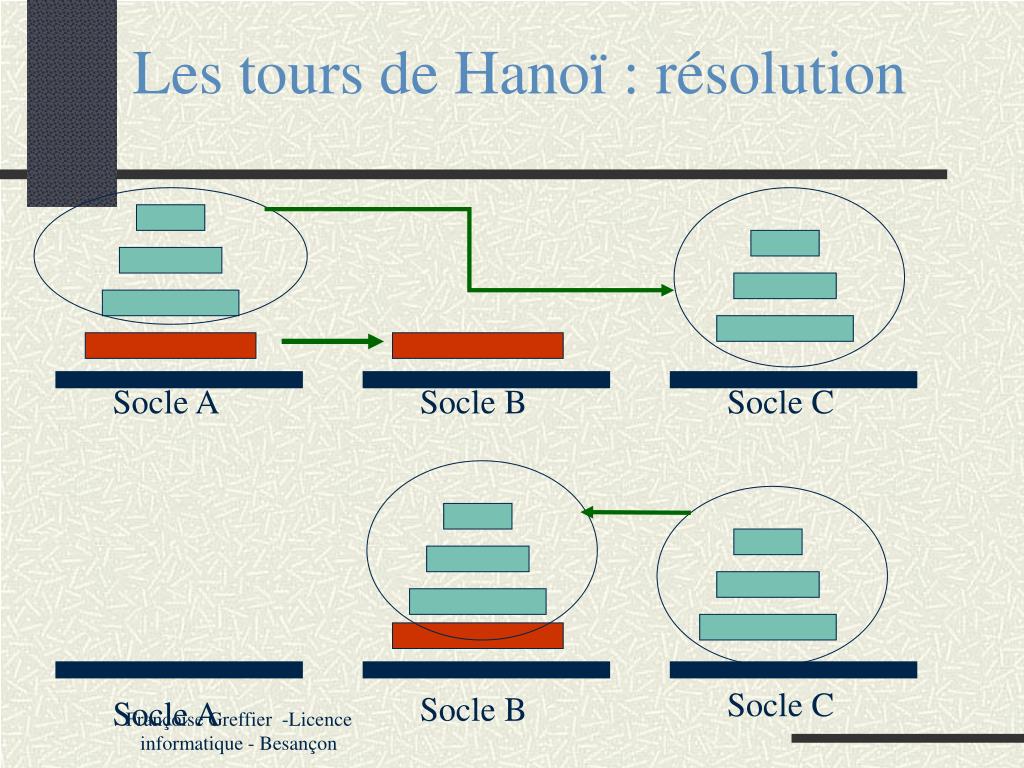

les tours de hano r solution

Socle B

Socle C

Socle C

Socle B

Socle A

Les tours de Hanoï : résolution

Socle A

Françoise Greffier -Licence informatique - Besançon

resolution recursive
RESOLUTION RECURSIVE
  • Cas trivial (arrêt)

n=1 :

il suffit de déplacer l’unique tour de A vers B

  • Règle récursive

n>1 : Hanoi (n-1, A ,C, B)

Déplacer (A,B)

Hanoi (n-1, C, B, A)

Françoise Greffier -Licence informatique - Besançon

fonction hanoi

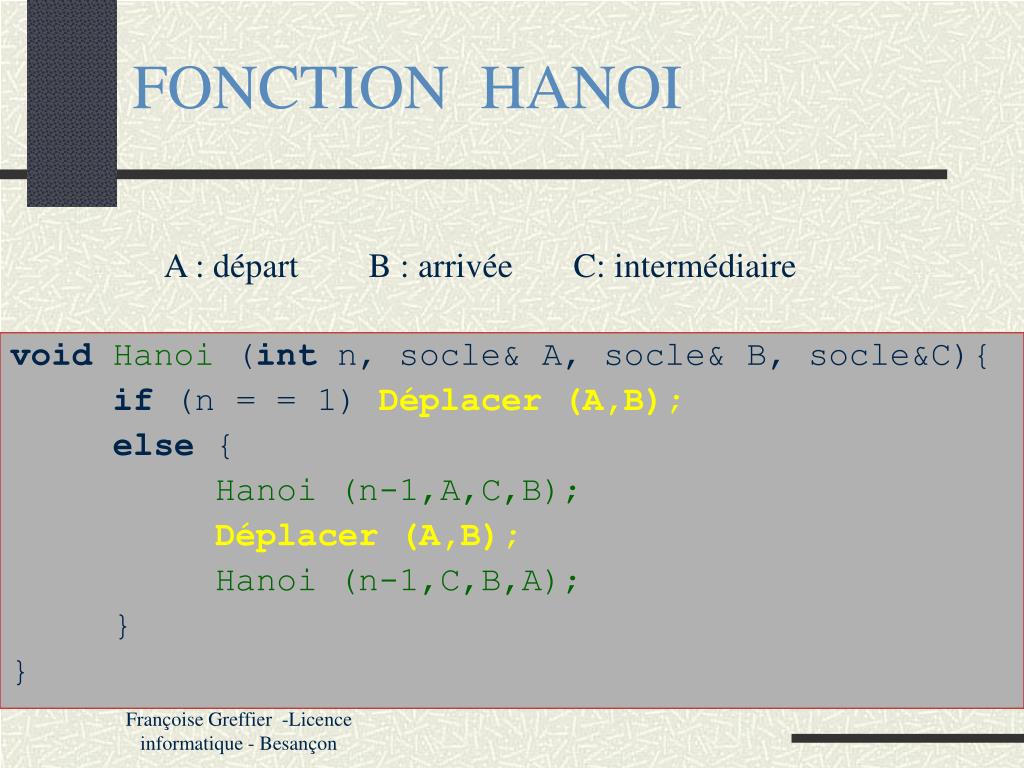

FONCTION HANOI

void Hanoi (intn, socle& A, socle& B, socle&C){

if (n = = 1) Déplacer (A,B);

else {

Hanoi (n-1,A,C,B);

Déplacer (A,B);

Hanoi (n-1,C,B,A);

}

}

A : départ B : arrivée C: intermédiaire

Françoise Greffier -Licence informatique - Besançon

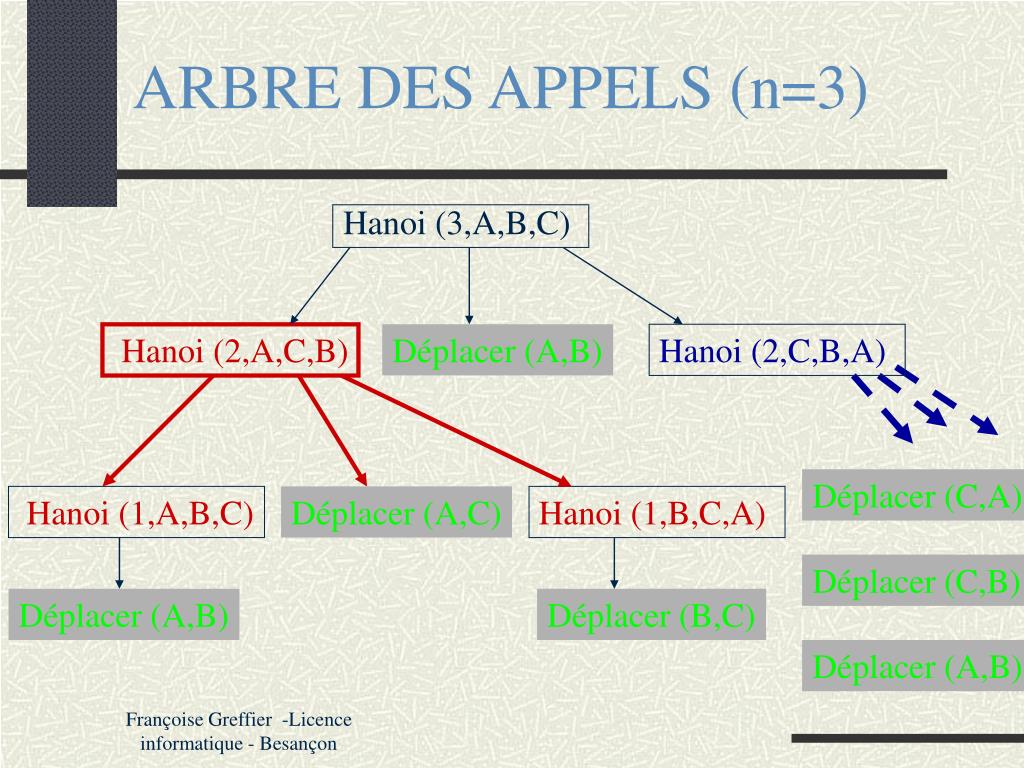

arbre des appels n 3

Hanoi (3,A,B,C)

Hanoi (2,A,C,B)

Hanoi (2,C,B,A)

Hanoi (1,A,B,C)

Hanoi (1,B,C,A)

Déplacer (A,B)

Déplacer (B,C)

ARBRE DES APPELS (n=3)

Déplacer (A,B)

Déplacer (C,A)

Déplacer (A,C)

Déplacer (C,B)

Déplacer (A,B)

Françoise Greffier -Licence informatique - Besançon

l elimination de la recursivite
L’ELIMINATION DE LA RECURSIVITE
  • Pourquoi ?
  • Problème d’encombrement mémoire
  • = > Diminuer la taille de la pile
  • Comment ?
  • Écrire un algorithme itératif équivalent
  • Gérer dans l’algorithme la pile des sauvegardes => ne garder que celles utiles

Transformer un algorithme récursif en une version itérative équivalente qui conduise à une diminution de la pile.

Françoise Greffier -Licence informatique - Besançon

transformation un cas simple

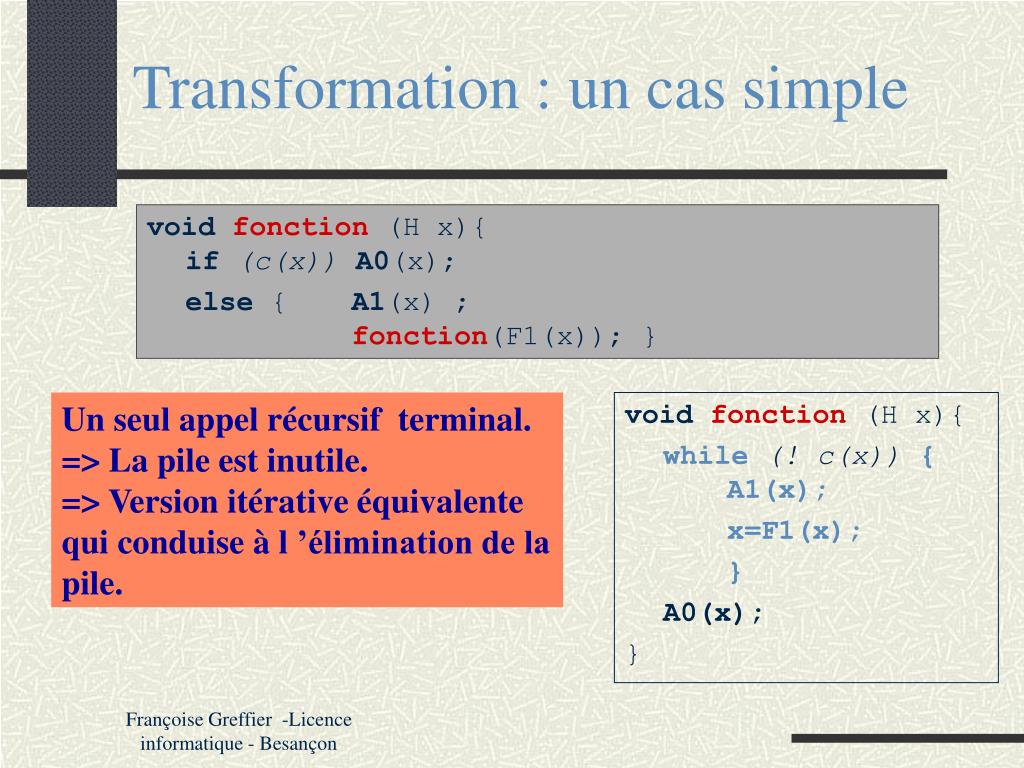

Transformation : un cas simple

voidfonction (H x){ if (c(x))A0(x);

else { A1(x) ; fonction(F1(x)); }

Un seul appel récursif terminal.

=> La pile est inutile.

=> Version itérative équivalente qui conduise à l ’élimination de la pile.

voidfonction (H x){

while(! c(x)){A1(x);

x=F1(x);

}

A0(x);

}

Françoise Greffier -Licence informatique - Besançon

transformation un cas simple1

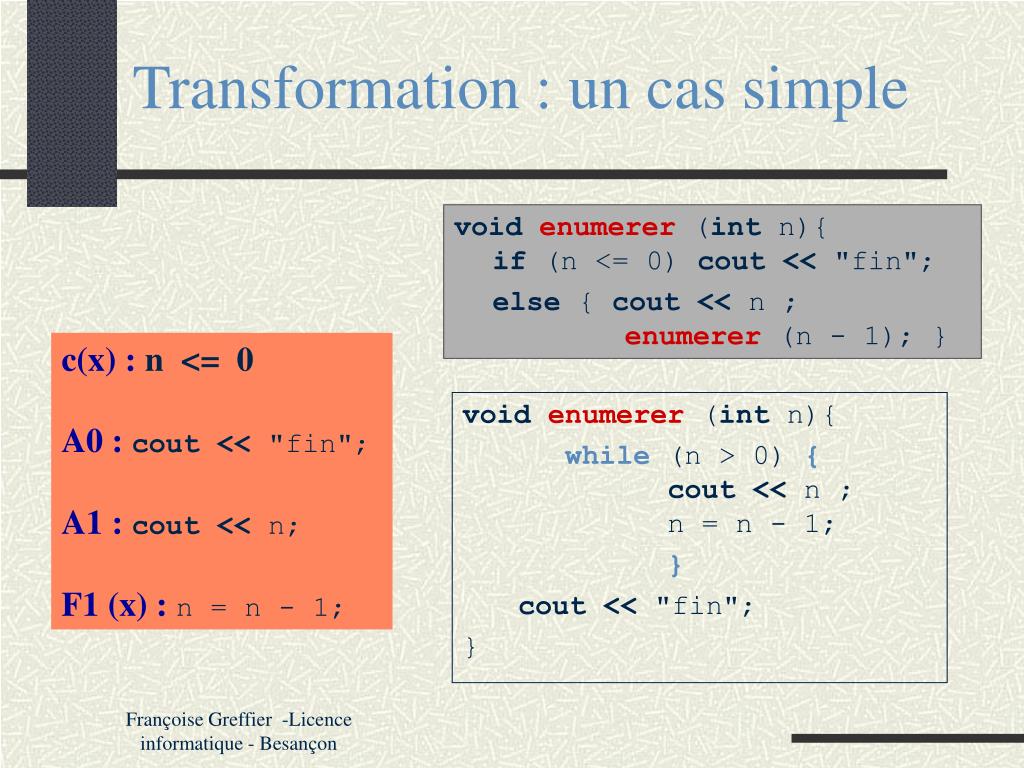

Transformation : un cas simple

voidenumerer (int n){ if (n <= 0) cout << "fin";

else { cout << n ; enumerer (n - 1); }

c(x) : n <= 0

A0 : cout << "fin";

A1 : cout << n;

F1 (x) : n = n - 1;

voidenumerer (int n){

while(n > 0){cout << n ; n = n - 1;

}

cout << "fin";

}

Françoise Greffier -Licence informatique - Besançon

transformation autre mod le

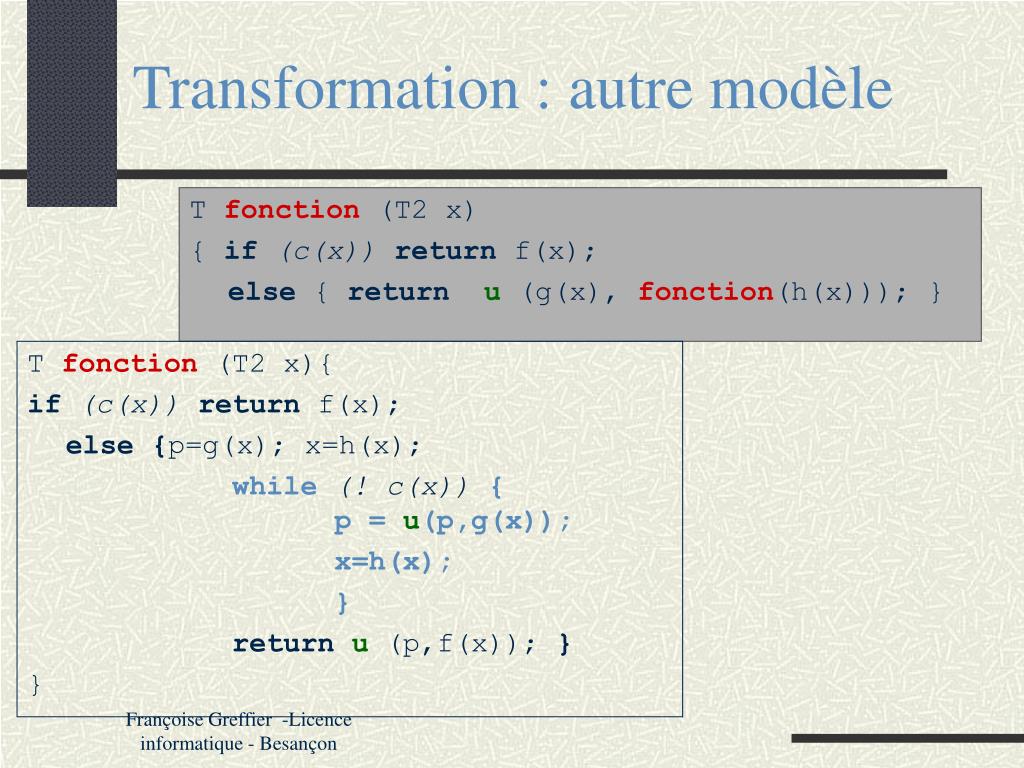

Transformation : autre modèle

T fonction (T2 x)

{ if (c(x))return f(x);

else { returnu (g(x), fonction(h(x))); }

T fonction (T2 x){

if(c(x))return f(x);

else{p=g(x); x=h(x);

while(! c(x)){p = u(p,g(x));

x=h(x);

}

returnu (p,f(x)); }

}

Françoise Greffier -Licence informatique - Besançon

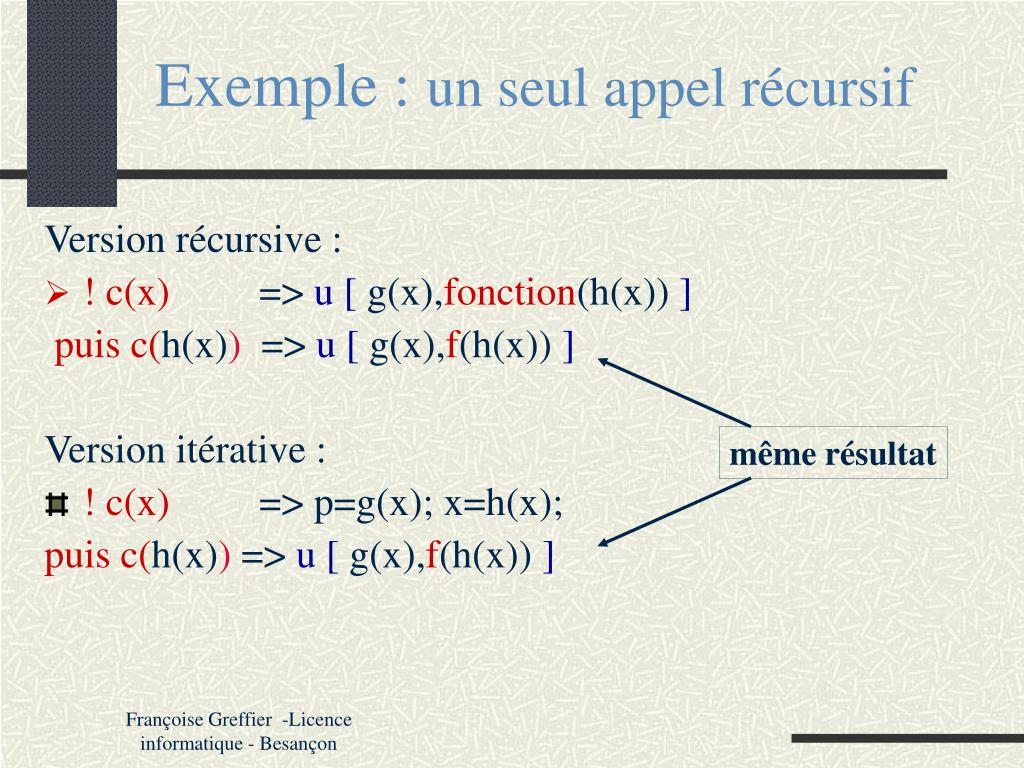

exemple un seul appel r cursif

même résultat

Exemple : un seul appel récursif

Version récursive :

  • ! c(x) => u [ g(x),fonction(h(x)) ]

puis c(h(x)) => u [ g(x),f(h(x)) ]

Version itérative :

  • ! c(x) => p=g(x); x=h(x);

puis c(h(x)) => u [ g(x),f(h(x)) ]

Françoise Greffier -Licence informatique - Besançon

exemple deux appels

même résultat

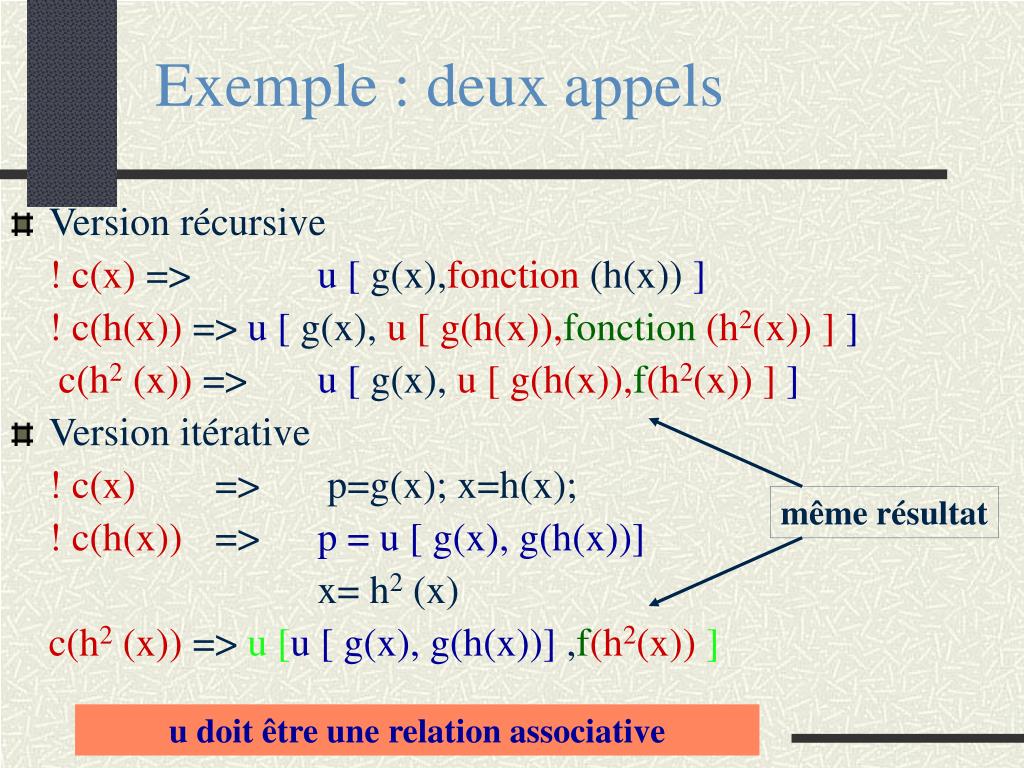

Exemple : deux appels
  • Version récursive

! c(x) => u [ g(x),fonction (h(x)) ]

! c(h(x)) => u [ g(x), u [ g(h(x)),fonction (h2(x)) ]]

c(h2 (x)) => u [ g(x), u [ g(h(x)),f(h2(x)) ]]

  • Version itérative

! c(x) => p=g(x); x=h(x);

! c(h(x)) => p = u [ g(x), g(h(x))]

x= h2 (x)

c(h2 (x)) => u [u [ g(x), g(h(x))] ,f(h2(x))]

u doit être une relation associative

Françoise Greffier -Licence informatique - Besançon

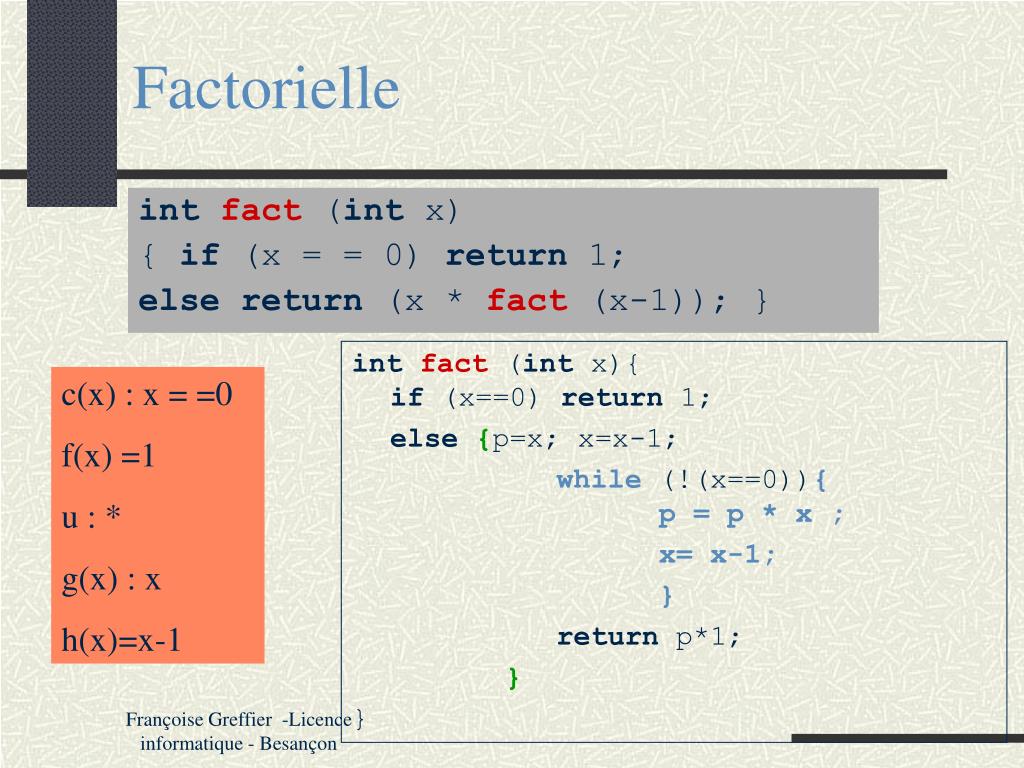

factorielle
Factorielle

intfact (int x)

{ if (x = = 0) return 1;

elsereturn (x * fact (x-1)); }

intfact (int x){if (x==0) return 1;

else{p=x; x=x-1;

while (!(x==0)){p = p * x ;

x= x-1;

}

return p*1;

}

}

c(x) : x = =0

f(x) =1

u : *

g(x) : x

h(x)=x-1

Françoise Greffier -Licence informatique - Besançon

transformation autre mod le1

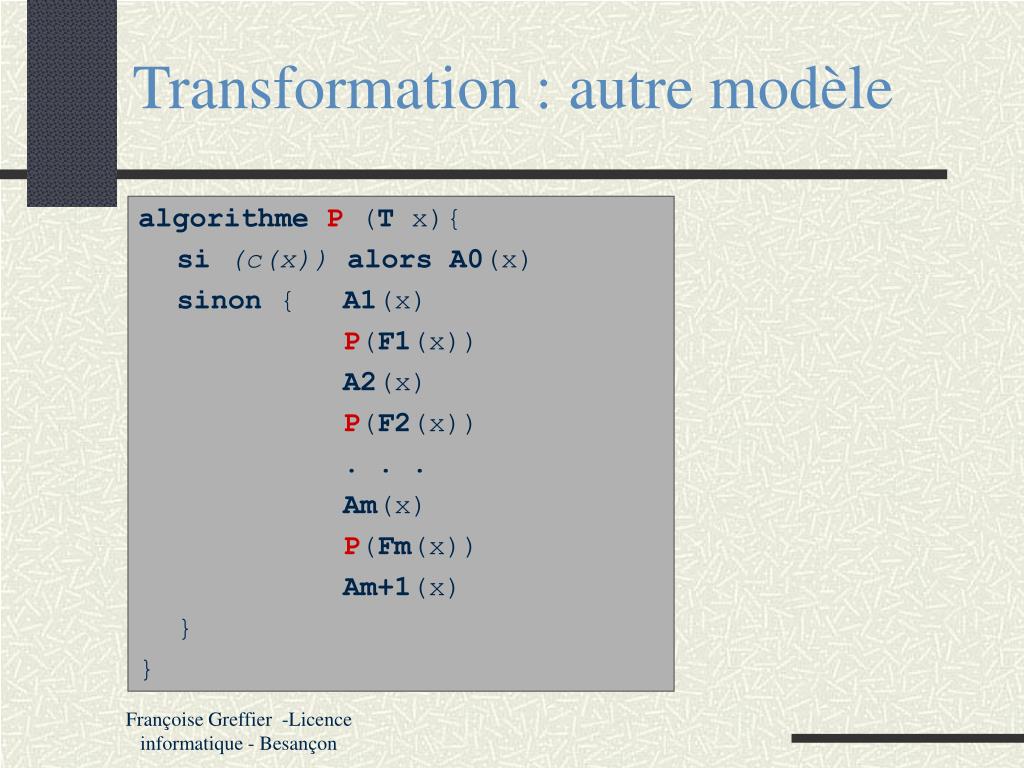

Transformation : autre modèle

algorithmeP (T x){

si (c(x))alorsA0(x)

sinon { A1(x)

P(F1(x))

A2(x)

P(F2(x))

. . .

Am(x)

P(Fm(x))

Am+1(x)

}

}

Françoise Greffier -Licence informatique - Besançon

arbre des appels m 2

P(x)

A2

P [F1(x)]

P [F2(x)]

A3

A0

On remonte

A0

On remonte

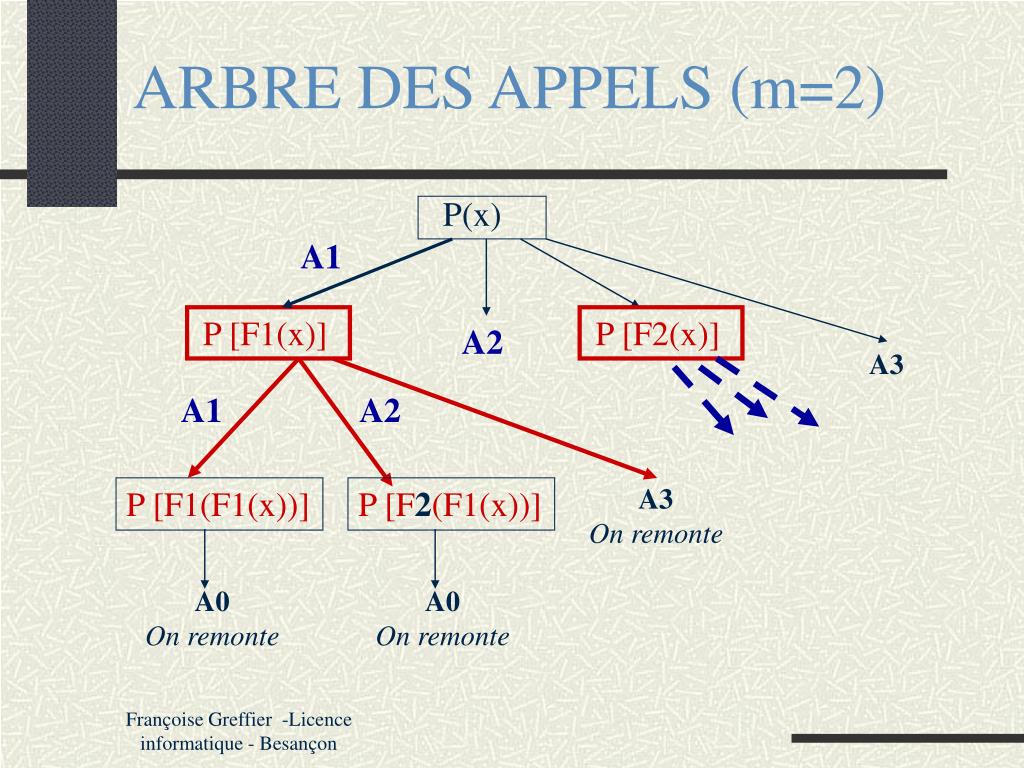

ARBRE DES APPELS (m=2)

A1

A1

A2

A3

On remonte

P [F1(F1(x))]

P [F2(F1(x))]

Françoise Greffier -Licence informatique - Besançon

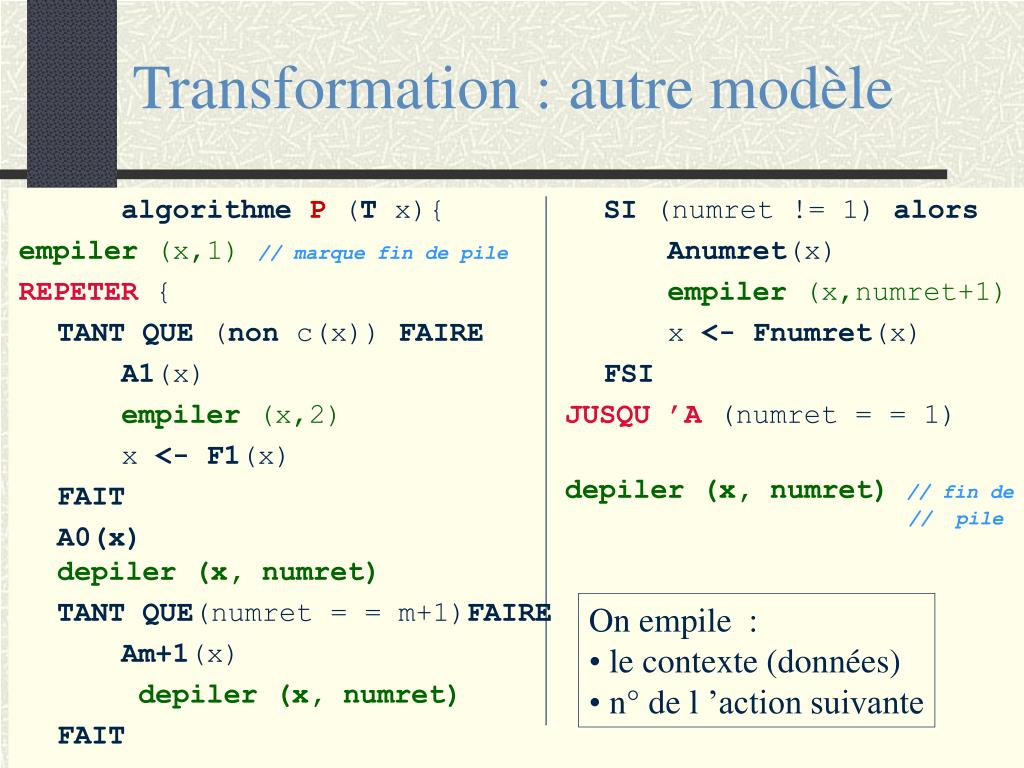

transformation autre mod le2
Transformation : autre modèle

SI (numret != 1) alors

Anumret(x)

empiler (x,numret+1)

x <- Fnumret(x)

FSI

JUSQU ’A (numret = = 1)

depiler (x, numret) // fin de // pile

algorithmeP (T x){

empiler (x,1)// marque fin de pile

REPETER {

TANT QUE (non c(x)) FAIRE

A1(x)

empiler (x,2)

x <- F1(x)

FAIT

A0(x)depiler (x, numret)

TANT QUE(numret = = m+1)FAIRE

Am+1(x)

depiler (x, numret)

FAIT

  • On empile :
  • le contexte (données)
  • n° de l ’action suivante

Françoise Greffier -Licence informatique - Besançon

fonction hanoi1

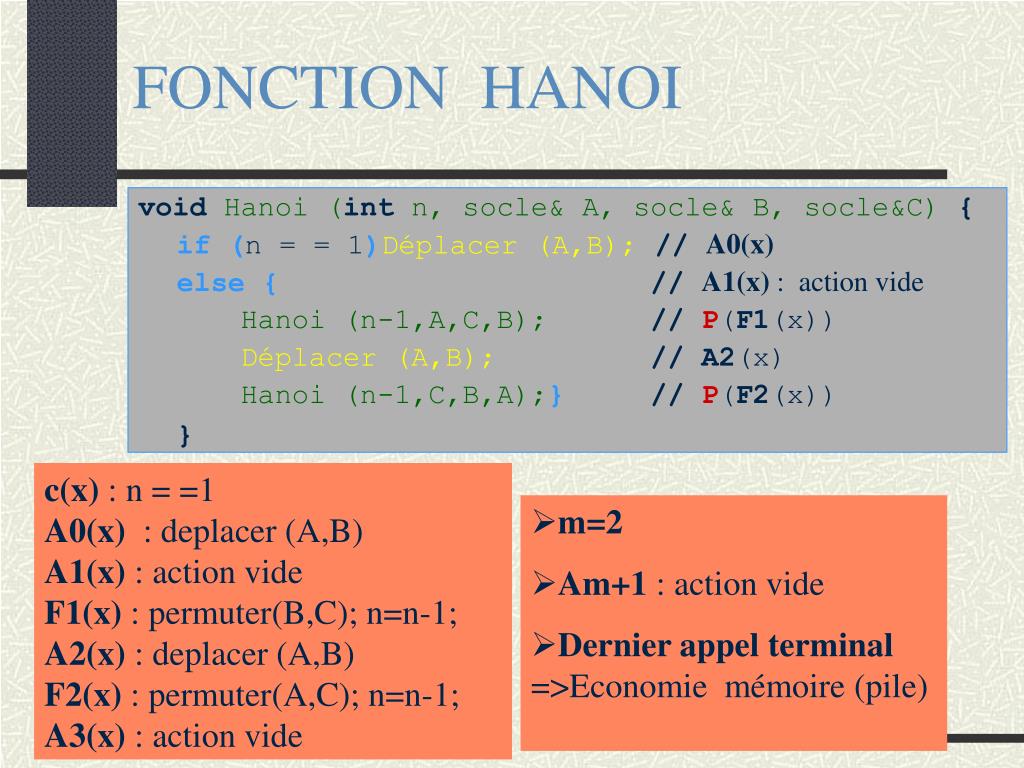

FONCTION HANOI

void Hanoi (int n, socle& A, socle& B, socle&C) {

if(n = = 1)Déplacer (A,B); // A0(x)

else{// A1(x) : action vide

Hanoi (n-1,A,C,B); //P(F1(x))

Déplacer (A,B); // A2(x)

Hanoi (n-1,C,B,A);} //P(F2(x))

}

c(x) : n = =1A0(x) : deplacer (A,B)A1(x) : action videF1(x) : permuter(B,C); n=n-1;A2(x) : deplacer (A,B)F2(x) : permuter(A,C); n=n-1;A3(x) : action vide

  • m=2
  • Am+1 : action vide
  • Dernier appel terminal=>Economie mémoire (pile)

Françoise Greffier -Licence informatique - Besançon

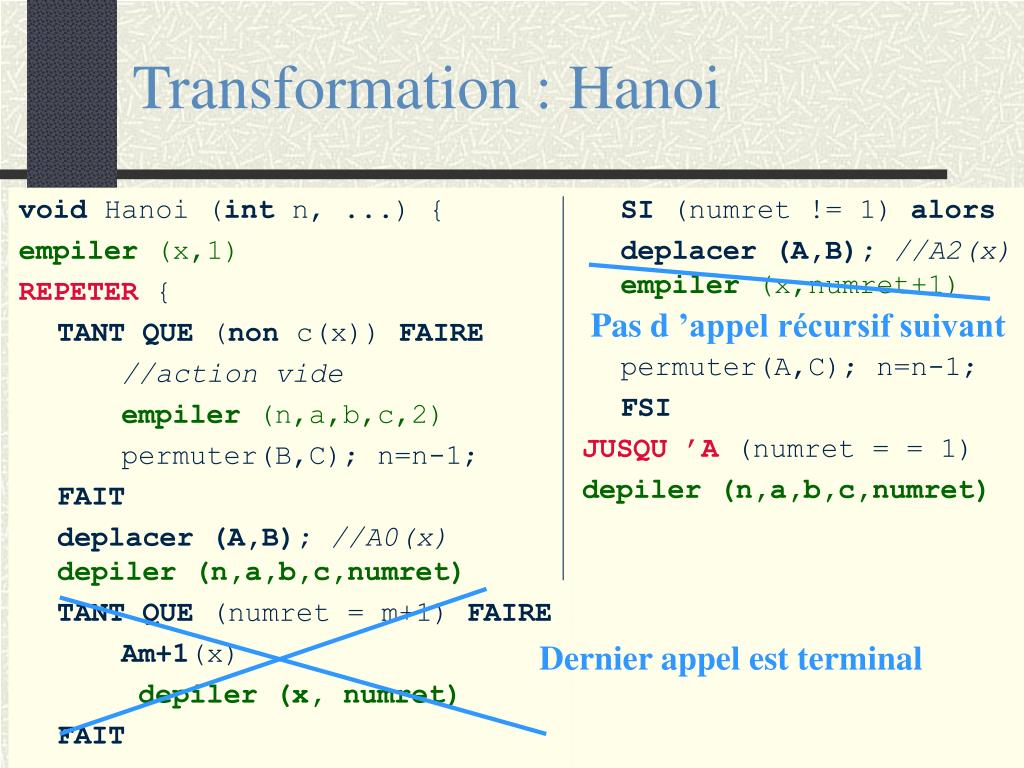

transformation hanoi
Transformation : Hanoi

SI (numret != 1) alors

deplacer (A,B); //A2(x)empiler (x,numret+1)

permuter(A,C); n=n-1;

FSI

JUSQU ’A (numret = = 1)

depiler (n,a,b,c,numret)

void Hanoi (int n, ...) {

empiler (x,1)

REPETER{

TANT QUE (non c(x)) FAIRE

//action vide

empiler (n,a,b,c,2)

permuter(B,C); n=n-1;

FAIT

deplacer (A,B); //A0(x)depiler (n,a,b,c,numret)

TANT QUE (numret = m+1) FAIRE

Am+1(x)

depiler (x, numret)

FAIT

Pas d ’appel récursif suivant

Dernier appel est terminal

Françoise Greffier -Licence informatique - Besançon

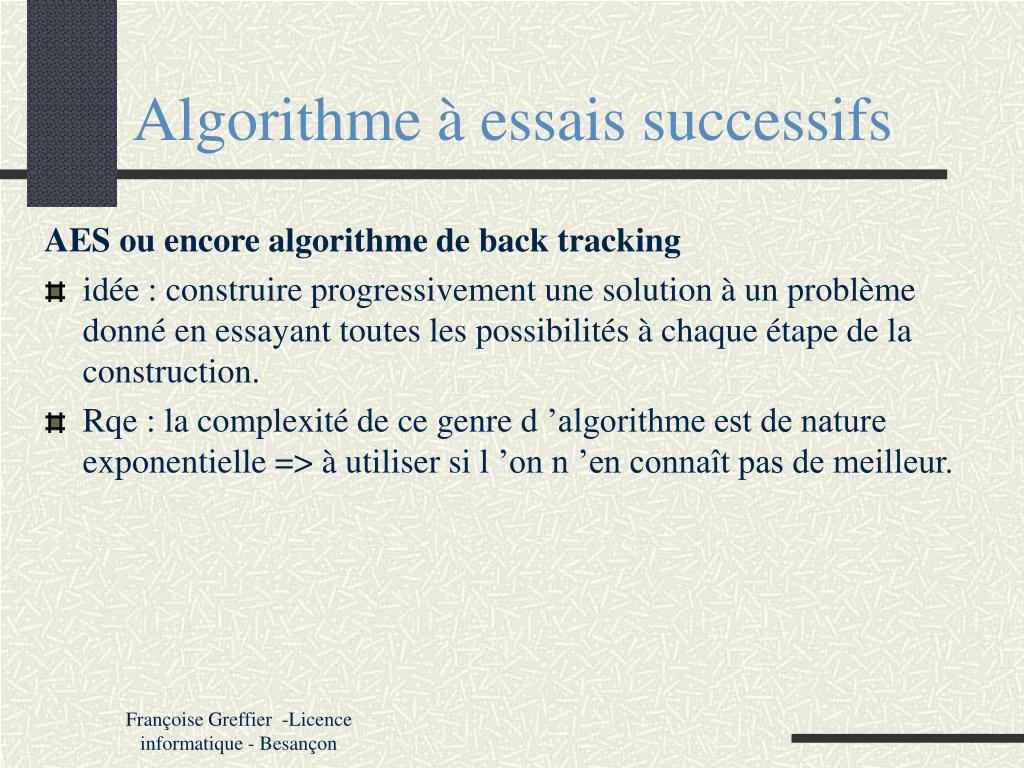

algorithme essais successifs
Algorithme à essais successifs

AES ou encore algorithme de back tracking

  • idée : construire progressivement une solution à un problème donné en essayant toutes les possibilités à chaque étape de la construction.
  • Rqe : la complexité de ce genre d ’algorithme est de nature exponentielle => à utiliser si l ’on n ’en connaît pas de meilleur.

Françoise Greffier -Licence informatique - Besançon

algorithme essais successifs1

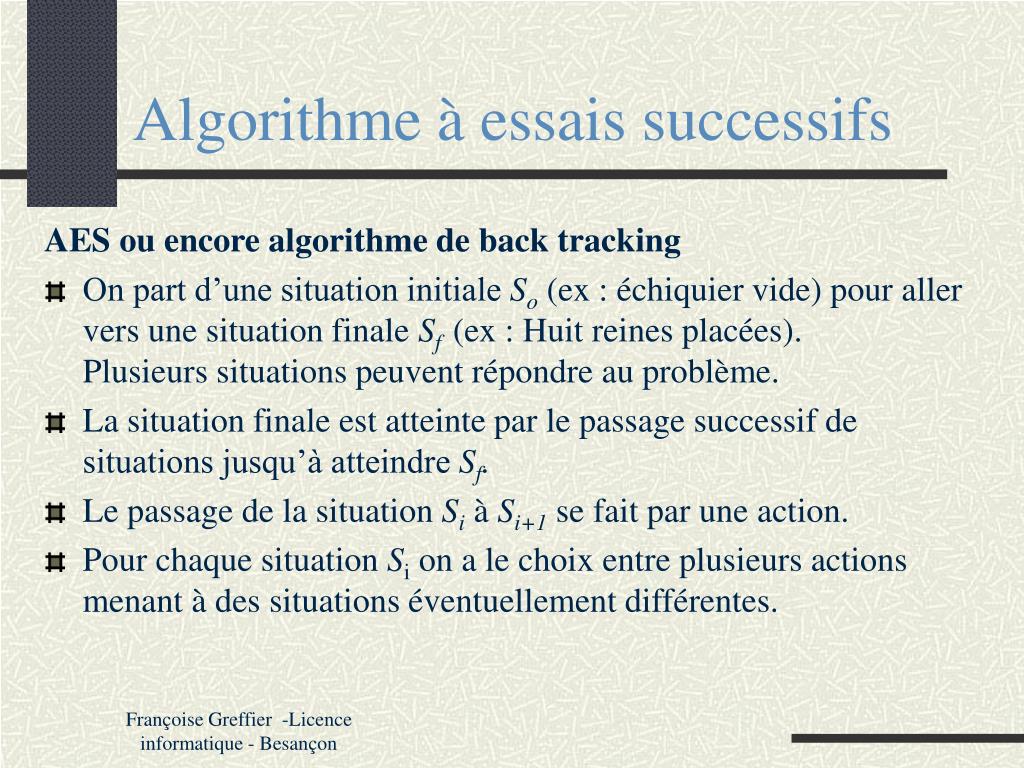

Algorithme à essais successifs

AES ou encore algorithme de back tracking

  • On part d’une situation initiale So (ex : échiquier vide) pour aller vers une situation finale Sf (ex : Huit reines placées). Plusieurs situations peuvent répondre au problème.
  • La situation finale est atteinte par le passage successif de situations jusqu’à atteindre Sf.
  • Le passage de la situation Si à Si+1 se fait par une action.
  • Pour chaque situation Si on a le choix entre plusieurs actions menant à des situations éventuellement différentes.

Françoise Greffier -Licence informatique - Besançon

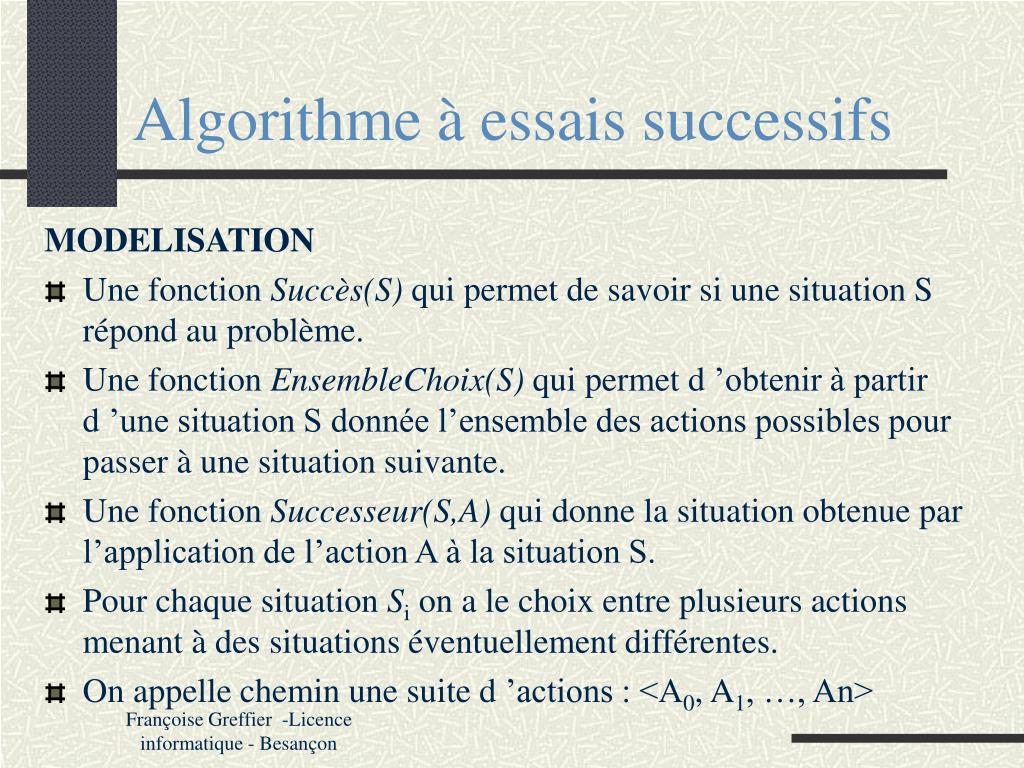

algorithme essais successifs2
Algorithme à essais successifs

MODELISATION

  • Une fonction Succès(S) qui permet de savoir si une situation S répond au problème.
  • Une fonction EnsembleChoix(S) qui permet d ’obtenir à partir d ’une situation S donnée l’ensemble des actions possibles pour passer à une situation suivante.
  • Une fonction Successeur(S,A) qui donne la situation obtenue par l’application de l’action A à la situation S.
  • Pour chaque situation Si on a le choix entre plusieurs actions menant à des situations éventuellement différentes.
  • On appelle chemin une suite d ’actions : <A0, A1, …, An>

Françoise Greffier -Licence informatique - Besançon

algorithme

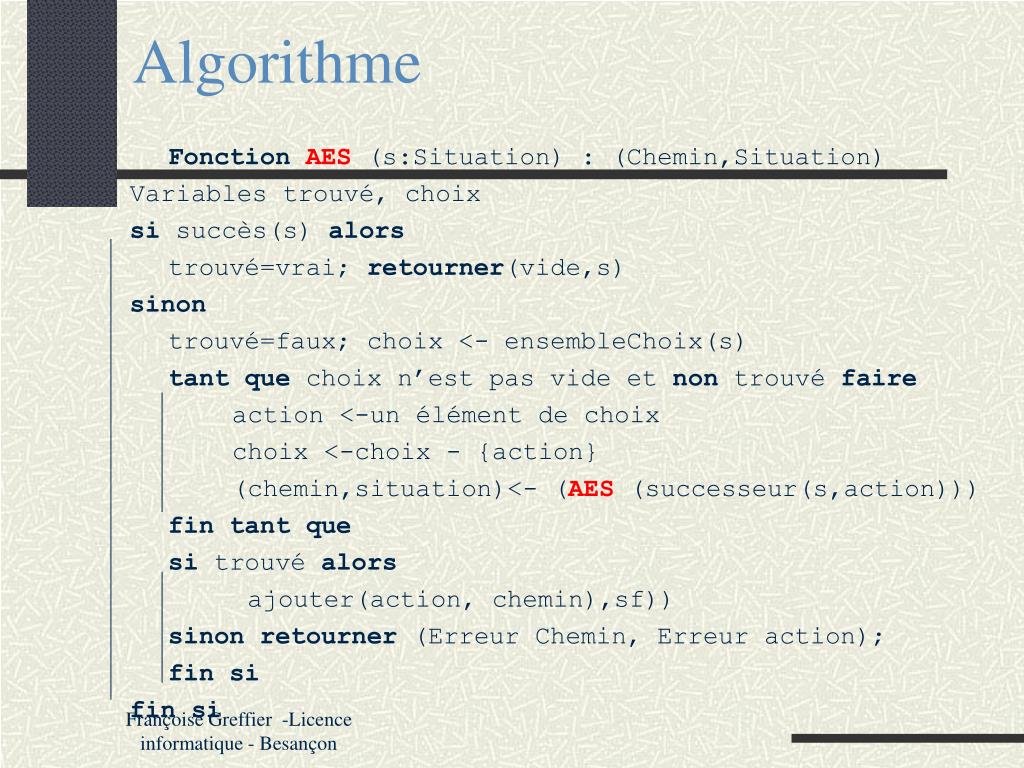

Algorithme

Fonction AES (s:Situation) : (Chemin,Situation)

Variables trouvé, choix

si succès(s) alors

trouvé=vrai; retourner(vide,s)

sinon

trouvé=faux; choix <- ensembleChoix(s)

tant que choix n’est pas vide et non trouvé faire

action <-un élément de choix

choix <-choix - {action}

(chemin,situation)<- (AES (successeur(s,action)))

fin tant que

si trouvé alors

ajouter(action, chemin),sf))

sinonretourner (Erreur Chemin, Erreur action);

fin si

fin si

Françoise Greffier -Licence informatique - Besançon
