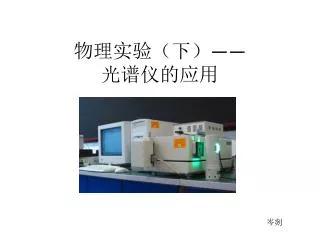

  1. 物理实验（下）——光谱仪的应用 岑剡

  2. “对有些事情，人类一定永远茫然无知，各天体的化学构造组成就是一个好例子。”“对有些事情，人类一定永远茫然无知，各天体的化学构造组成就是一个好例子。” ——康德

  3. 太阳光谱 1802年，英国化学家沃拉斯顿(Wollaston）发现太阳光谱不是一道完美无缺的彩虹，而是被一些黑线所割裂。 1814年，德国光学仪器专家，也是物理学家的夫琅和费(Fraunhofer)继续的细心地研究了这些割裂太阳光谱彩虹的黑线，研究了这些主要黑线的相对位置，并绘出光讲图，按英文字母顺序取名为，A、B、C、D、E、F、G、H、K……等，后人称之为夫琅和费线。

  4. 蝙蝠其实不是瞎子 华东师范大学生科院分子生态与进化实验室张树义教授带领课题组，与英国、爱尔兰学者合作研究发现：已经在黑暗中生活了5200万年的蝙蝠，其实不是瞎子，它们的眼睛至少能看见两种颜色——紫外光和红光。 挑战了“弱光环境促使动物视觉退化”的经典理论，揭示了“感觉代偿”的感官进化新机制。 蝙蝠中回声定位能力最强的恒频蝙蝠明视觉有所退化。 蝙蝠 蛾子

  5. 单色仪内部结构 单色仪光学原理图 M1反射镜、M2准光镜、M3物镜、G平面衍射光栅 S1入射狭缝、S2观察口1、S3 观察口2

  6. 单色仪内部结构 多功能光栅光谱仪内部结构 光栅及反射镜 准光镜和物镜

  7. 光源和探测器 光电倍增管工作原理图 卤素灯—标准光源 本光谱采用滨松公司生产的CR114型光电倍增管

  8. 光谱仪的响应函数 2800K标准光源的发射光谱（含响应函数） 2800K标准光源的发射光谱 单位表面积光源单位立体角内的辐射率： 焦耳·秒-1·米-2·球面度- 1·米-1 响应函数

  9. 溴钨灯温度的计算 溴钨灯发射光谱（含响应函数） 溴钨灯发射光谱 T=(2991±1)K

  10. 实验内容 光谱仪调节和定标，包括出入射缝零点、波长定标以及光谱仪响应函数的确定。 光谱仪中的光电倍增管的负高压和信号强度有何关系。 3. 测量不同光源光谱的发射光谱，比较研究不同入射缝和出射缝大小时对光谱谱线的影响,定量分析缝宽和信号强度以及光谱半高宽的关系。 4. 测量硫酸铜溶液吸收光谱，并算出其最大吸收波长及其对应的物质吸收系数。 5. 测量混合溶液（包含一定比例的高锰酸钾和铁氰化钾）的吸收光谱，并分别算出高锰酸钾和铁氰化钾浓度。 6. 测量不同波长滤色片的透射光谱。 7. 测量太阳光光谱。

  11. 谢谢！ 谢谢！ 谢谢！ 谢谢！ 谢谢！ 谢谢！
