看组合体的三视图

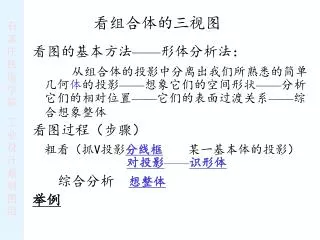

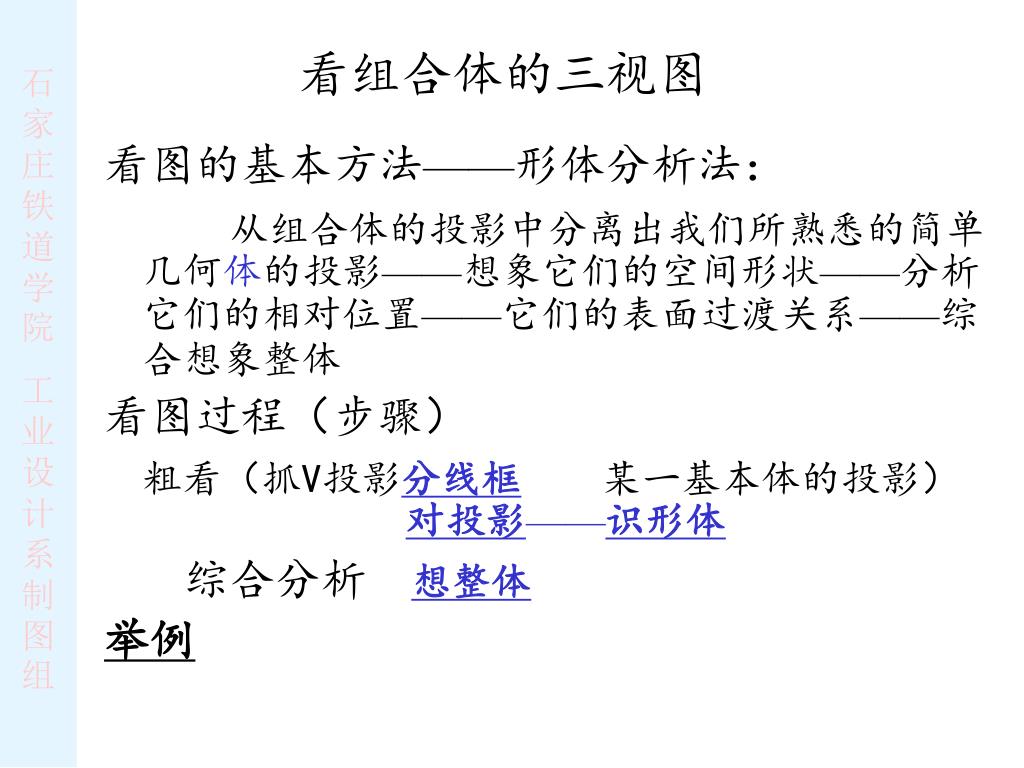

1. 看组合体的三视图 看图的基本方法——形体分析法： 从组合体的投影中分离出我们所熟悉的简单几何体的投影——想象它们的空间形状——分析它们的相对位置——它们的表面过渡关系——综合想象整体 看图过程（步骤） 粗看（抓V投影分线框某一基本体的投影） 对投影——识形体 综合分析 想整体 举例

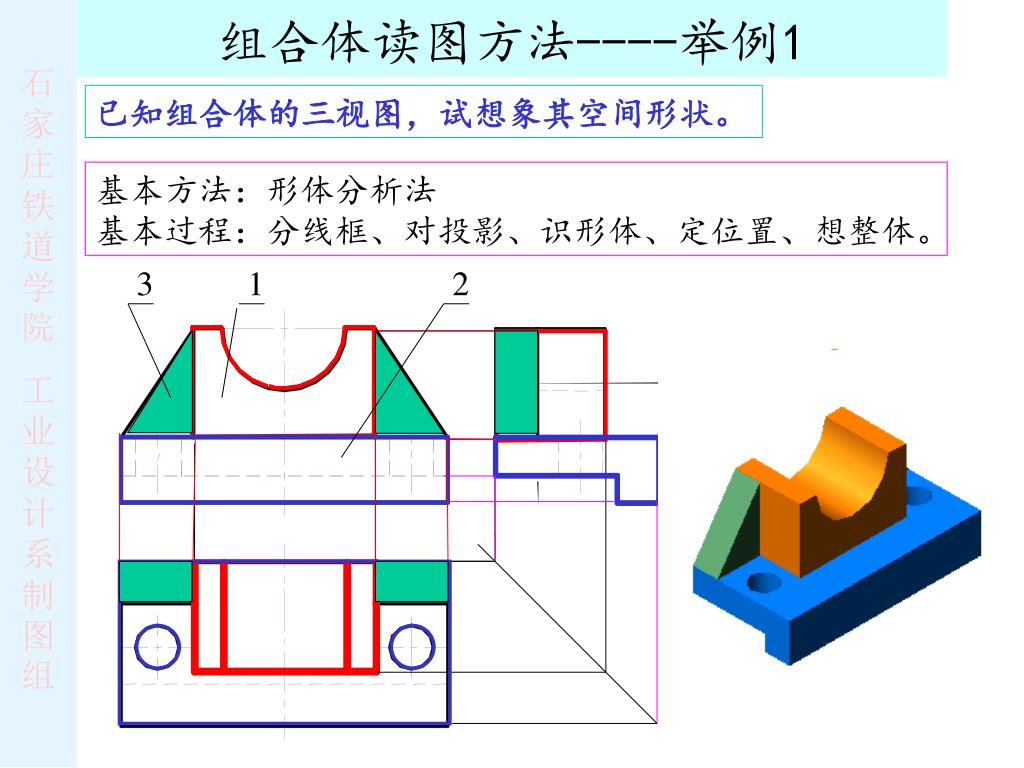

2. 3 1 2 组合体读图方法----举例1 已知组合体的三视图，试想象其空间形状。 基本方法：形体分析法 基本过程：分线框、对投影、识形体、定位置、想整体。

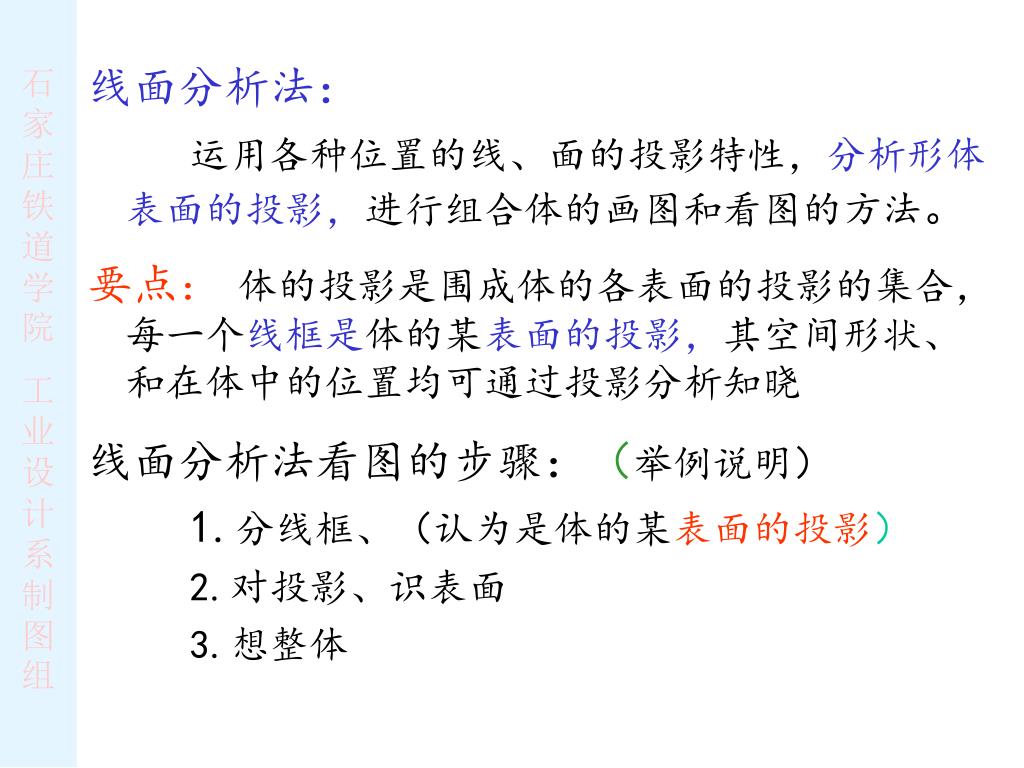

3. 线面分析法： 运用各种位置的线、面的投影特性，分析形体表面的投影，进行组合体的画图和看图的方法。 要点： 体的投影是围成体的各表面的投影的集合，每一个线框是体的某表面的投影，其空间形状、和在体中的位置均可通过投影分析知晓 线面分析法看图的步骤：（举例说明） 1.分线框、（认为是体的某表面的投影） 2.对投影、识表面 3.想整体

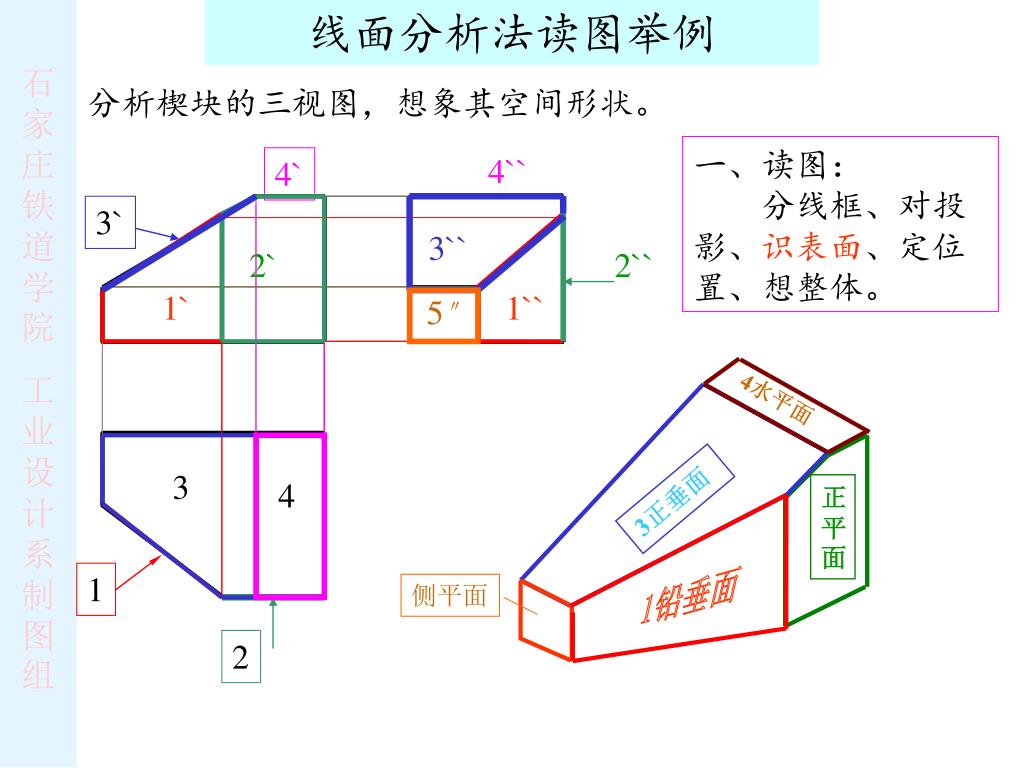

4. 线面分析法读图举例 4` 3` 2`` 5〃 2` 1` 4水平面 正平面 3正垂面 3 4 1铅垂面 1 侧平面 2 分析楔块的三视图，想象其空间形状。 一、读图： 分线框、对投影、识表面、定位置、想整体。 4`` 3`` 1``

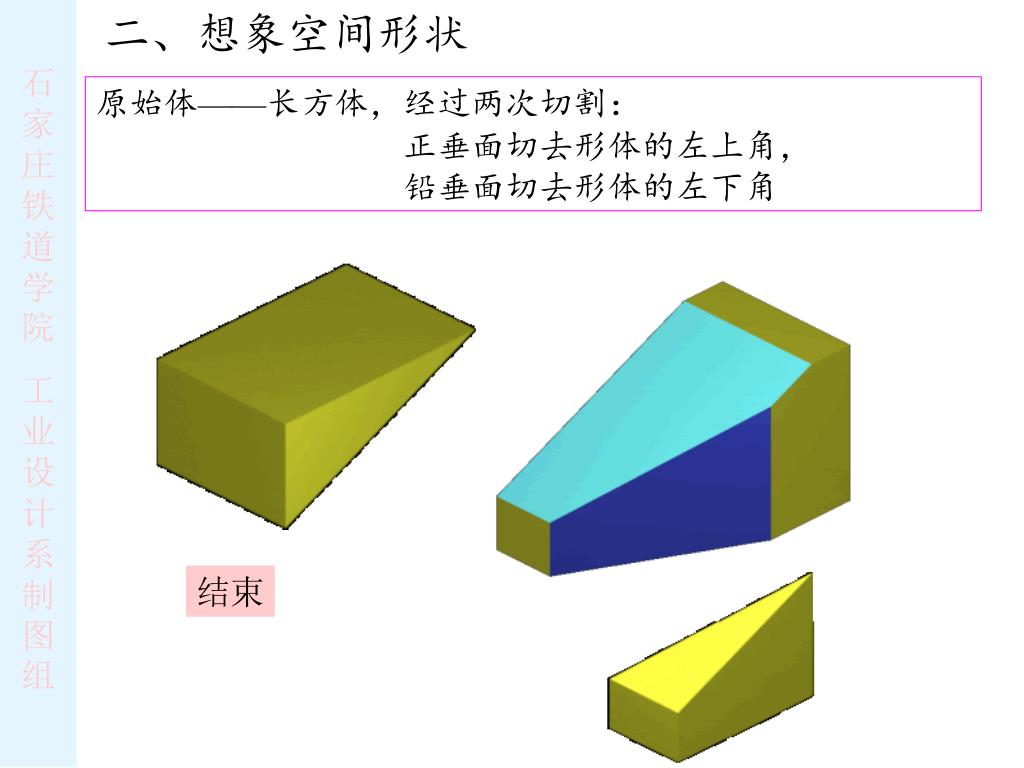

5. 二、想象空间形状 原始体——长方体，经过两次切割： 正垂面切去形体的左上角， 铅垂面切去形体的左下角 结束

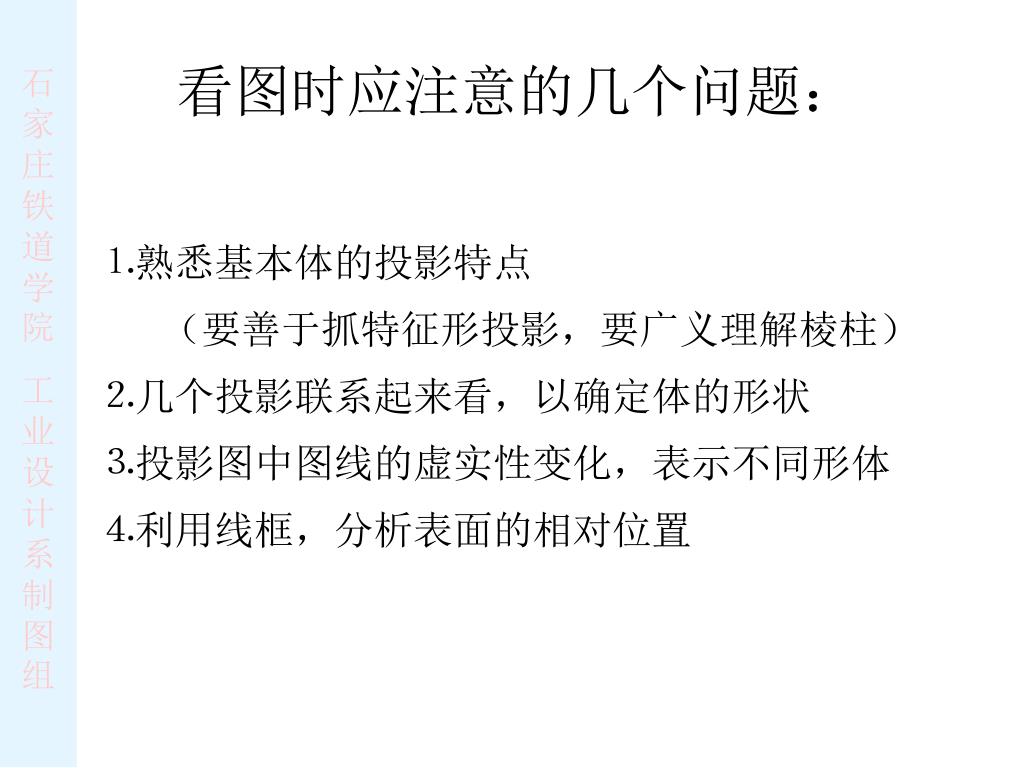

6. 看图时应注意的几个问题： ⒈熟悉基本体的投影特点 （要善于抓特征形投影，要广义理解棱柱） ⒉几个投影联系起来看，以确定体的形状 ⒊投影图中图线的虚实性变化，表示不同形体 ⒋利用线框，分析表面的相对位置

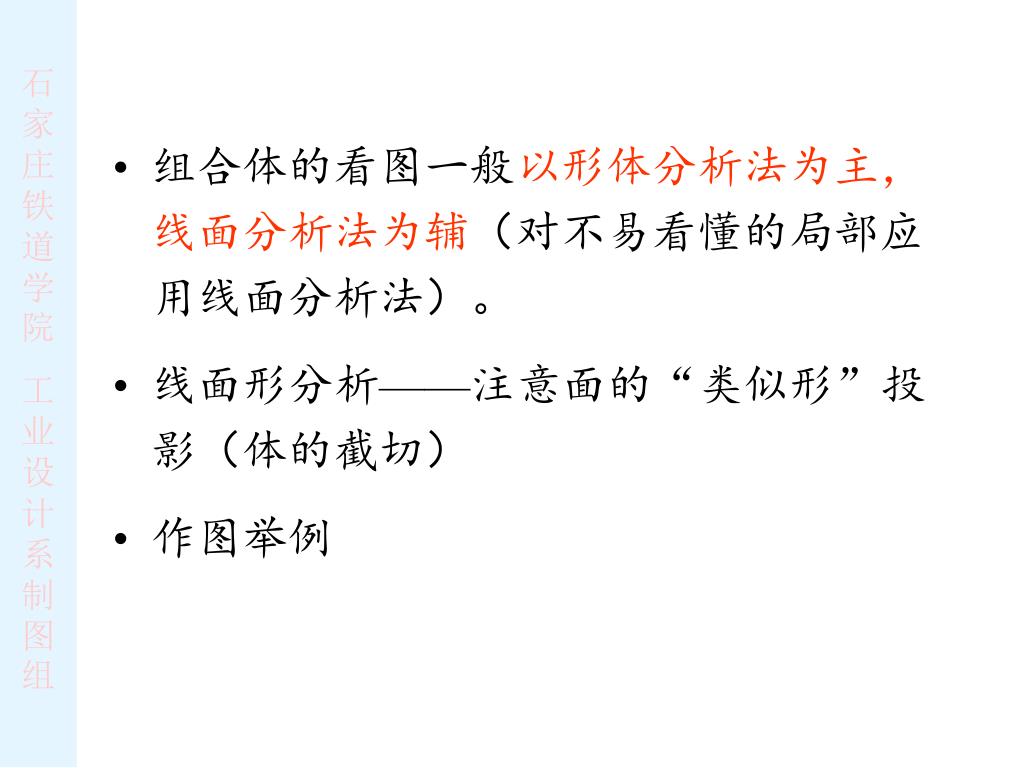

7. 组合体的看图一般以形体分析法为主，线面分析法为辅（对不易看懂的局部应用线面分析法）。组合体的看图一般以形体分析法为主，线面分析法为辅（对不易看懂的局部应用线面分析法）。 • 线面形分析——注意面的“类似形”投影（体的截切） • 作图举例
