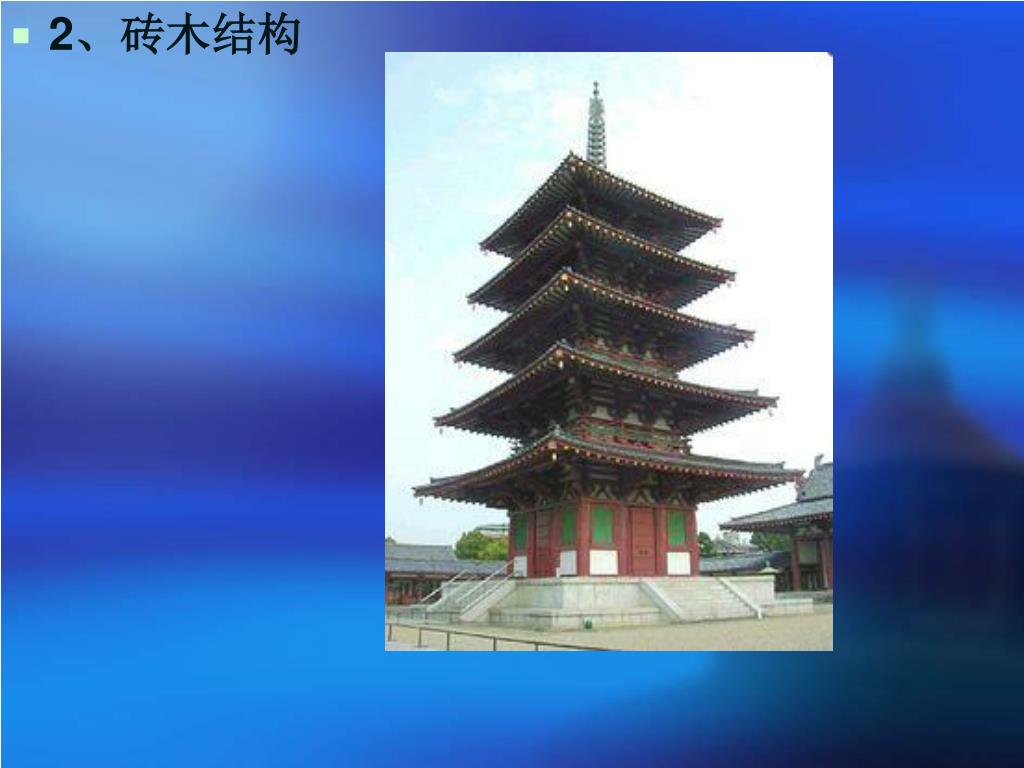

第三章 建 筑 结 构 类型. 建筑工程教研室. 中国古典建筑. 结构 概述. 建筑物的外部造型千姿百态，不论其造型如何，都得靠承重的部件组成的骨架体系将其支撑起来，这种承重骨架体系称为建筑结构，组成这种承重骨架体系的各个部件称为结构构建，如梁、板、柱、屋架、支撑、基础等。 在建筑设计的基础上，对房屋各承重构件的布置、形状、大小、材料、构造及相互关系等进行设计，画出来的图样称为结构施工图（又称结构图），简称“结施”。 结构图是制作和安装构件、编制施工计划及其预算的重要依据。. 一、房屋结构的分类. 1 、木结构. 承重结构全部为木料. 2 、砖木结构.
E N D
第三章建 筑 结 构 类型 建筑工程教研室
结构 概述 • 建筑物的外部造型千姿百态，不论其造型如何，都得靠承重的部件组成的骨架体系将其支撑起来，这种承重骨架体系称为建筑结构，组成这种承重骨架体系的各个部件称为结构构建，如梁、板、柱、屋架、支撑、基础等。 • 在建筑设计的基础上，对房屋各承重构件的布置、形状、大小、材料、构造及相互关系等进行设计，画出来的图样称为结构施工图（又称结构图），简称“结施”。 • 结构图是制作和安装构件、编制施工计划及其预算的重要依据。

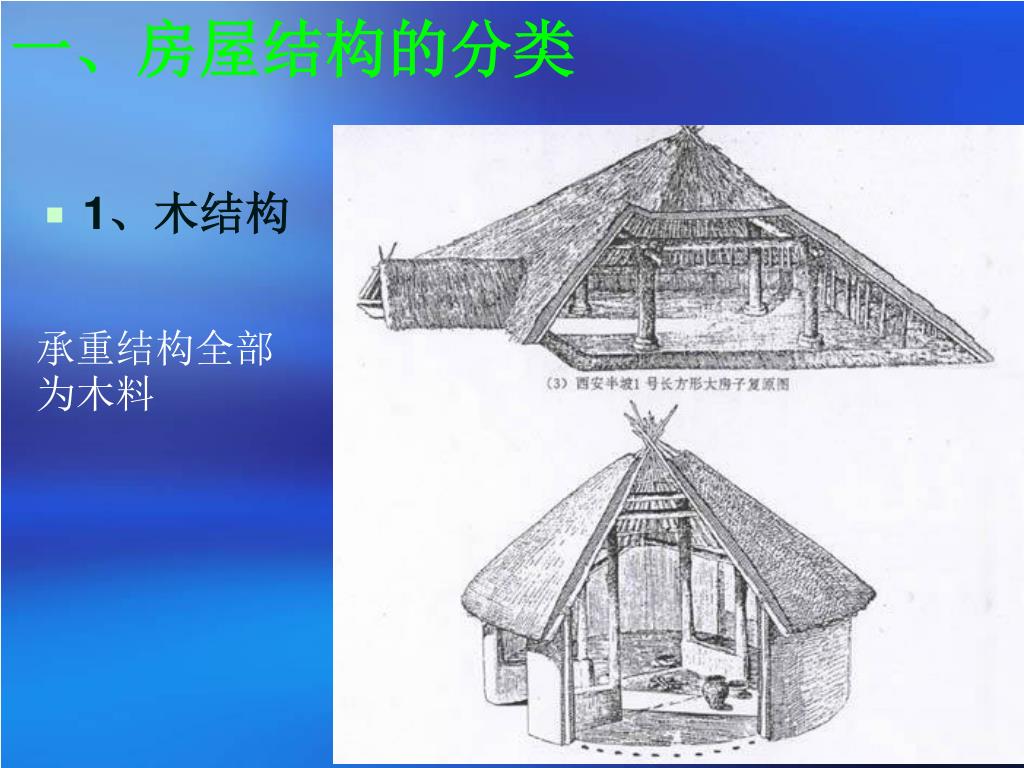

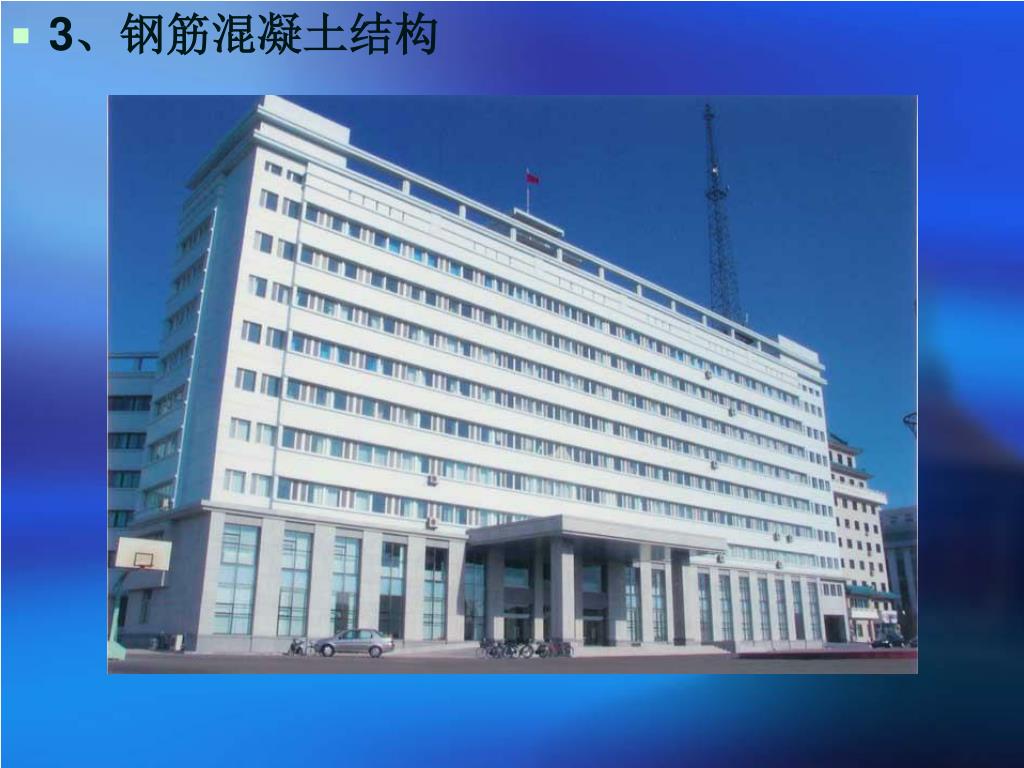

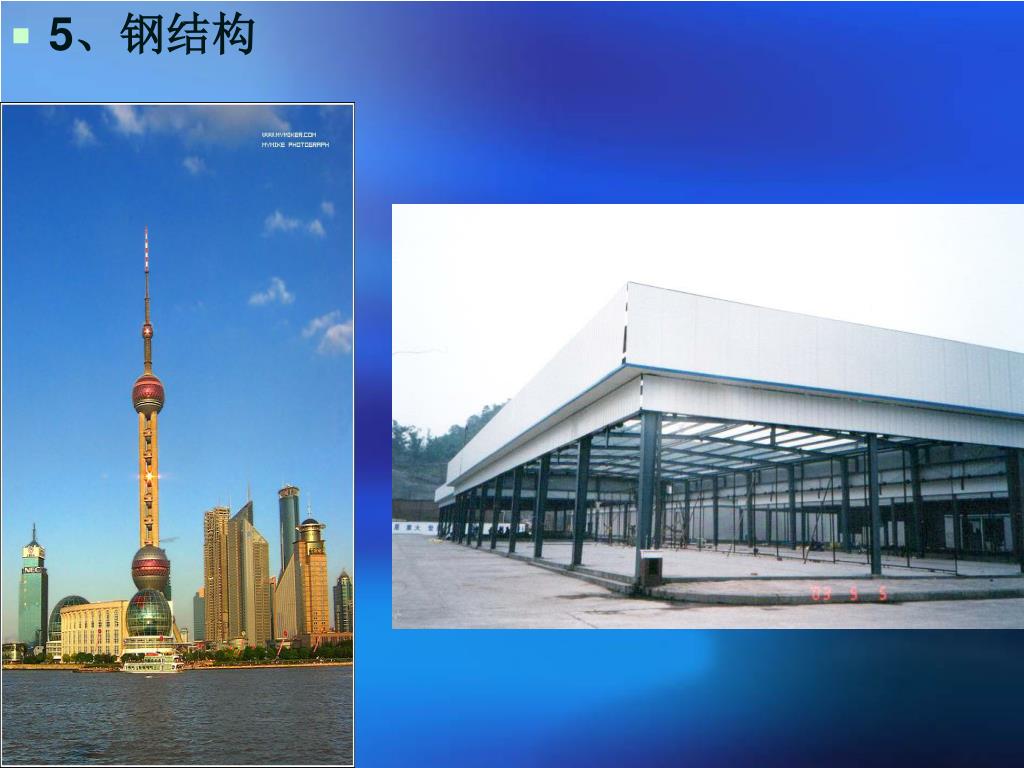

一、房屋结构的分类 • 1、木结构 承重结构全部为木料
二、结构施工图的内容 • 结构图一般包括结构设计说明、结构布置图和构件详图三部分内容。结构设计说明以文字叙述为主，主要说明设计的依据，如地基情况、风雪荷载、抗震情况；选用结构材料的类型、规格、强度等级；施工要求；标准图或通用图的使用等。结构布置图是房屋承重结构的整体布置图，主要表示结构构件的位置、数量、型号及相互关系。常用的结构平面布置图有：基础布置平面图、楼层结构平面图、屋面结构平面图、柱网平面图等。 • 构件详图是表示单个构件形状、尺寸、材料、构造及工艺的图样，如：梁、板、柱、基础等详图。 结构图按承重构件使用材料的不同还可分为：钢筋混凝土结构图、砌体结构图、钢结构图、木结构图等。

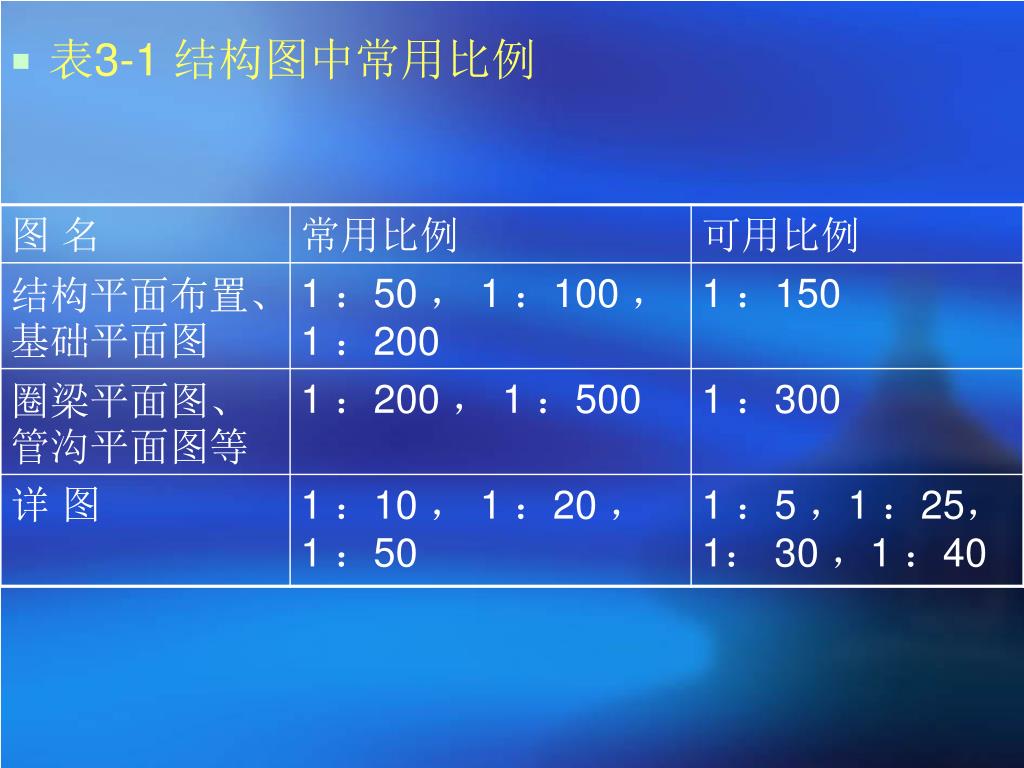

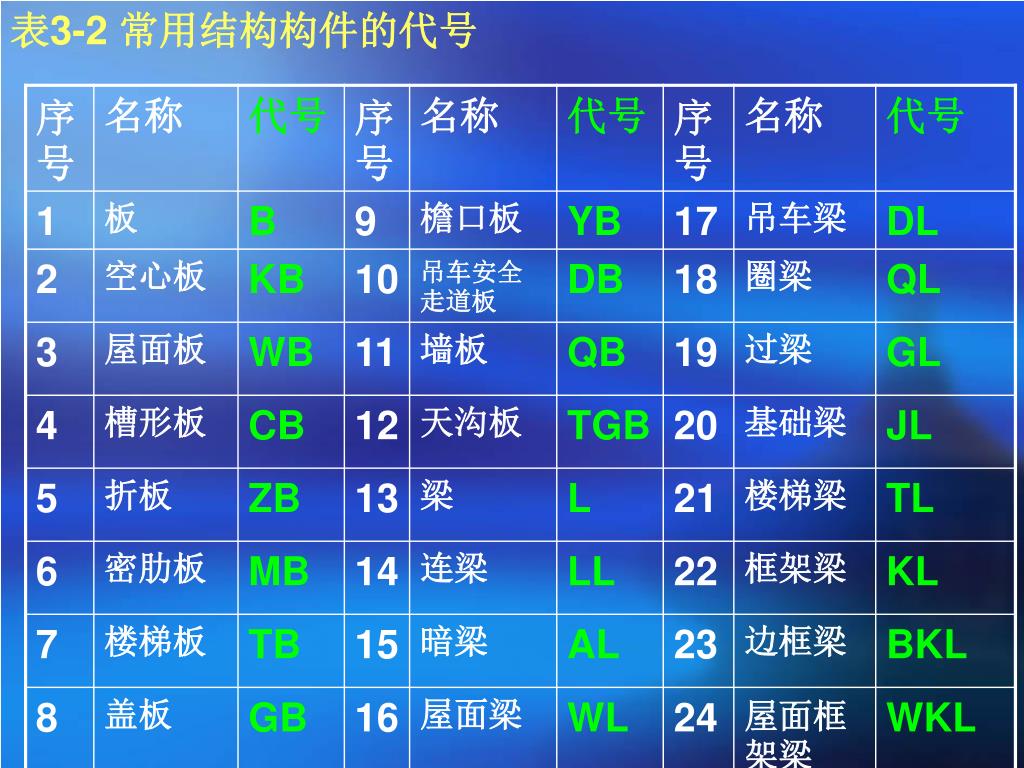

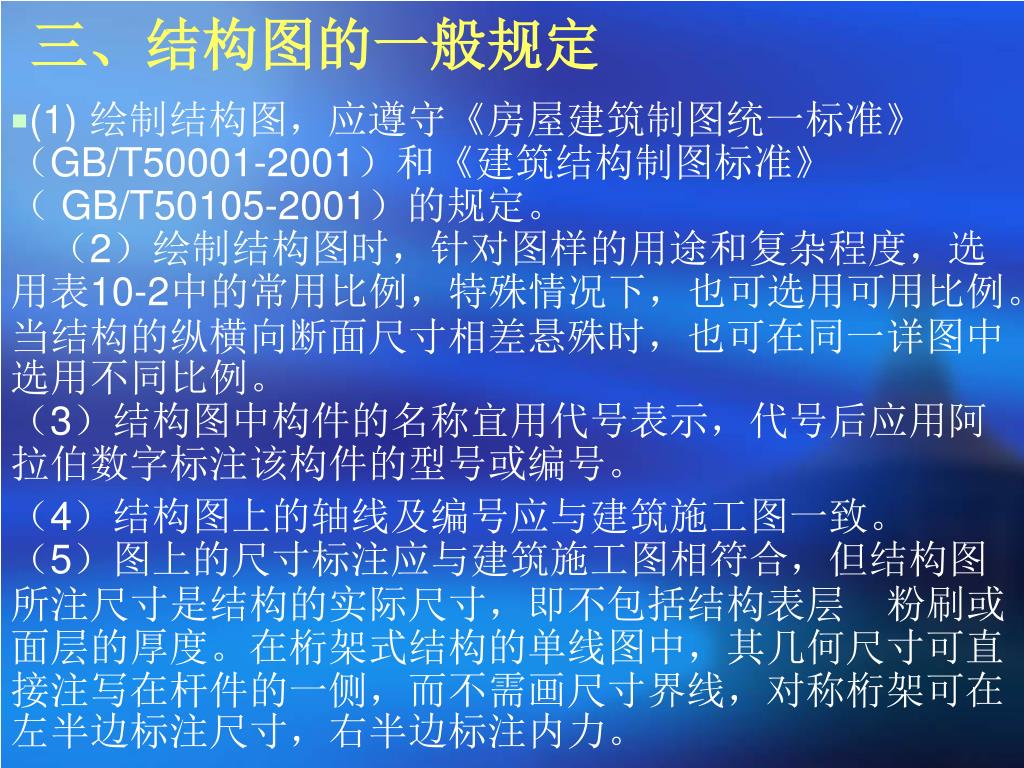

三、结构图的一般规定 • (1) 绘制结构图，应遵守《房屋建筑制图统一标准》（GB/T50001-2001）和《建筑结构制图标准》（ GB/T50105-2001）的规定。 （2）绘制结构图时，针对图样的用途和复杂程度，选用表10-2中的常用比例，特殊情况下，也可选用可用比例。当结构的纵横向断面尺寸相差悬殊时，也可在同一详图中选用不同比例。（3）结构图中构件的名称宜用代号表示，代号后应用阿拉伯数字标注该构件的型号或编号。 （4）结构图上的轴线及编号应与建筑施工图一致。（5）图上的尺寸标注应与建筑施工图相符合，但结构图所注尺寸是结构的实际尺寸，即不包括结构表层 粉刷或面层的厚度。在桁架式结构的单线图中，其几何尺寸可直接注写在杆件的一侧，而不需画尺寸界线，对称桁架可在左半边标注尺寸，右半边标注内力。
