  1. 银幕的配备选用 安徽影星银幕有限责任公司

  2. 公司简介(1-1) • 影星银幕总公司由安徽影星银幕公司、芜湖巨幕公司、芜湖影星影视设备三家分公司组成。是一家集科研、生产、销售于一体的专业银幕设备生产厂家。现有十二条银幕涂装线,可生产58m×18m巨幅涂层银幕,年产60万m2的涂层银幕,是世界上规模最大的电影银幕生产企业之一。公司银幕产品多年来一直占据国内龙头地位，并远销到海外。

  3. 银幕的参数及分类(12-1) • 银幕是影像制作和放映过程的最后输出端，也是观众视觉感受的始端，好品质的银幕能把损失很小图像信息传递给观众。 • 银幕一般分为：金属银幕、数字银幕和漫反射银幕三类. • 银幕品质的好坏由如下评判标准： 1.亮度 2.有效散射角 3.声衰减 4.色温差 5.锐度 6.表面均匀度 7.偏振比 8.其它

  4. 银幕的参数及分类(12-2) • 1、亮度系数（JB/T 6839-2002 2.2） • 反射放映银幕亮度系数β是在相同的照明条件下，在5°观看角上的银幕的反射亮度与理想漫反射表面（标板）反射亮度之比值。 2.5 度夹角 放映机 放映机 亮度计 亮度计

  5. 银幕的参数及分类(12-3) • 2、有效散射角2α（JB/T 6839-2002 2.4） • 反射放映银幕有效散射角2α是银幕反射亮度以5°观看角的亮度值为基准、其亮度下降不大于50%的最大水平观看角α的两倍，该角度的度量以银幕法线为基准，法线一侧为α，两侧为2α。 亮度计 (etc) 放映机

  6. 银幕的参数及分类(12-4) • 3、声衰减（GB/T 13982-2011 3.11 5.4） • 凡透声银幕，由于扬声器位于银幕后面而引起的声衰减，定义为8KHz和12.5KHz的声衰减与500Hz的声衰减之差，分别不大于3dB和6dB。 • 通常声音从银幕后面的扬声器传出，影响最大的是声音的高频特性，因此银幕必须穿孔。 • 不同的幕孔尺寸和形式具有不同的声学透性，典型的商业剧院幕孔直径为1.0~1.2mm，占银幕面积的5%左右。

  7. 银幕的参数及分类(12-5) • 4、反射光的颜色（GB/T 13982-2011 5.5） • 银幕表面要求彩色还原性良好，即反射光与入射光的颜色色度应一致。银幕入射光和反射光的色温差不得大于200k。（“电影院星级的划分与评定”要求银幕反射光色温不宜大于5800K，不应小于5000k。且两台放映机的银幕反射色温差不宜大于200K～70k，这是要求氙灯、反光镜、镜头、银幕等配合所达到的色温。

  8. 银幕的参数及分类(12-6) • 5、幕面解像力（锐度）（GB/T13982 -2011 5.6） • 用于放映电影的银幕应具有满足80线对/mm以上的放映解像力。 • 6、反射银幕材质和涂层均匀性（GB/T 13982-2011 5.7） • 银幕全幅面材质和涂层应均匀，其亮度分布均匀度应不小于80%。

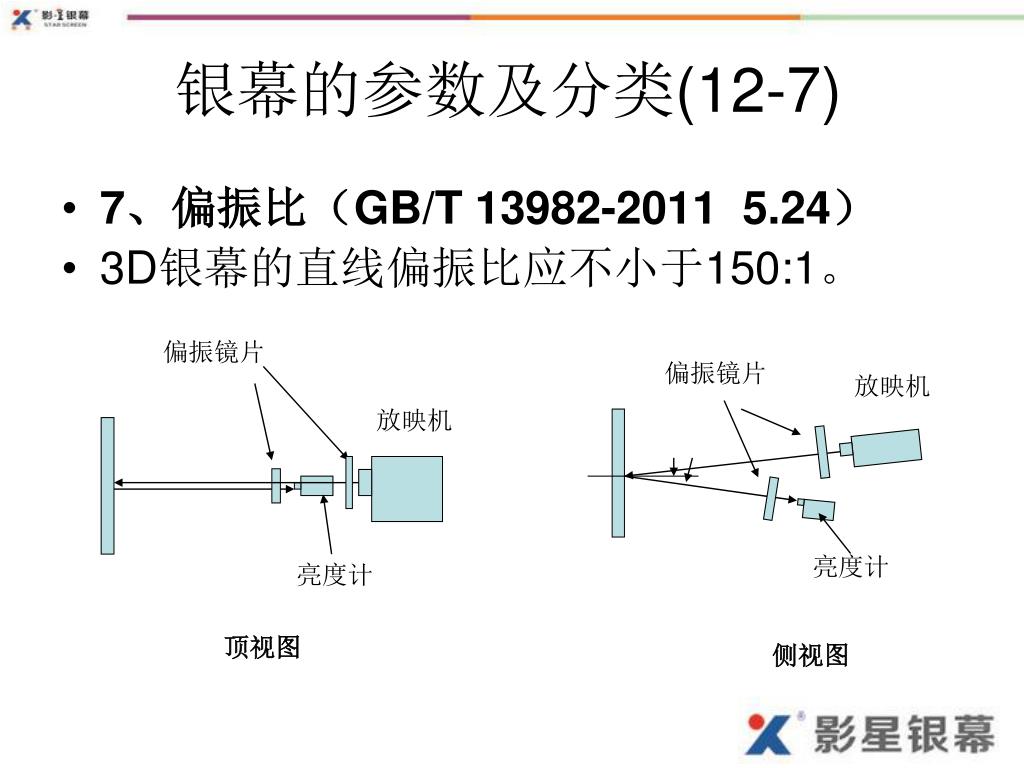

  9. 银幕的参数及分类(12-7) • 7、偏振比（GB/T 13982-2011 5.24） • 3D银幕的直线偏振比应不小于150:1。 偏振镜片 偏振镜片 放映机 放映机 亮度计 亮度计 顶视图 侧视图

  10. 银幕的参数及分类(12-8) • 8、其他技术要求 • 银幕产品具有阻燃性、耐寒性、防霉性且接缝平整、涂层均匀。

  11. 银幕的参数及分类(12-9) • 1、金属银幕 • 适用固定放映场所的普通电影和3D电影放映，偏振光还原性好，特别适用于偏振光的立体电影放映，也适合主动式3D和RGB分色3D，可以提高画面亮度。

  12. 银幕的参数及分类(12-10) • 2、数字幕 • 适用固定放映场所，当增益β=1.1-1.2时，散射角2α大于120°；β=1.2-1.4时，散射角2α大于90°；β=1.6时，散射角2α大于70°。图像清晰，色彩还原较好，在数字放映机输出光通量受限制时，银幕有效尺寸过大时，需要提高增益。但增益过大，即β＞1.6时，调校出较佳的银幕亮度分布有些困难。（设计时须在银幕弧度、曲率上做好计算）

  13. 银幕的参数及分类(12-11) • 3、HQ漫反射幕 • 适用于固定放映场所，它的特点，亮度为0.9~1，是在漫反射幕中品质最好的一种，散射角≥160°，色彩特性好、图像清晰，对比度适中，是放映普通电影和数字电影首选之幕。 亮度0.95

  14. 银幕的参数及分类(12-12)

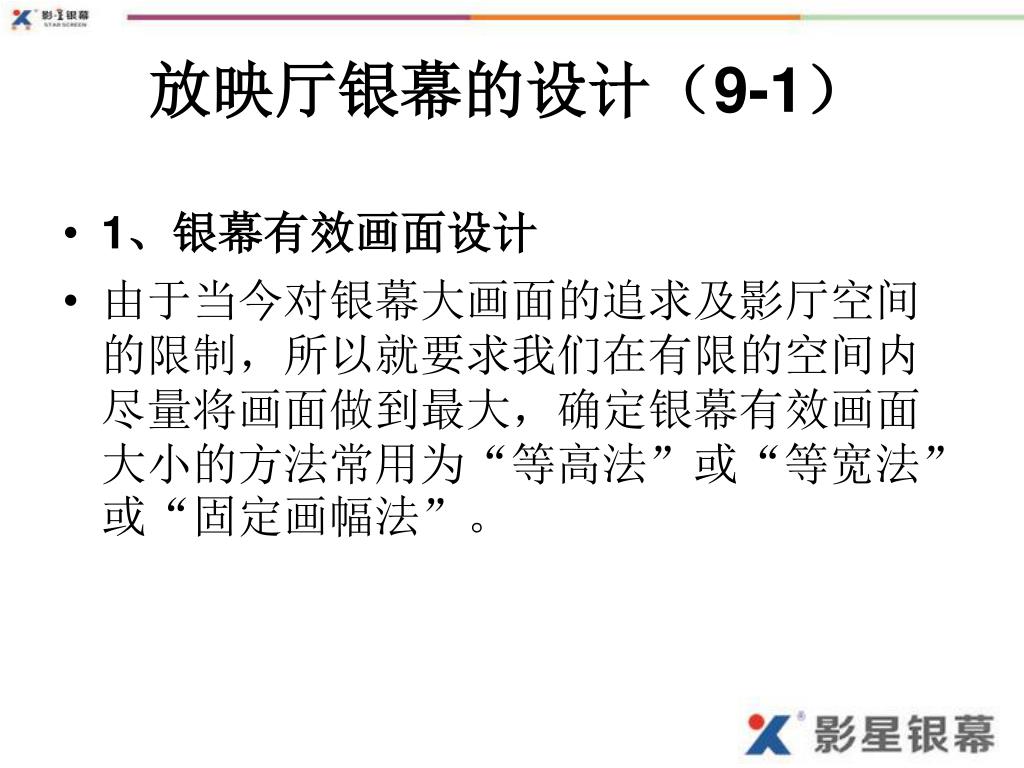

  15. 放映厅银幕的设计（9-1） • 1、银幕有效画面设计 • 由于当今对银幕大画面的追求及影厅空间的限制，所以就要求我们在有限的空间内尽量将画面做到最大，确定银幕有效画面大小的方法常用为“等高法”或“等宽法”或“固定画幅法”。

  16. 放映厅银幕的设计（9-2） • 3.1先根据银幕位置影厅的宽和高及考虑下视点和四周黑边的大小后计算出最大能达到的有效画面； • 根据下图可计算出，在已知的影厅空间内使用一般的固定型幕架所能达到的最大有效画面。

  17. 放映厅银幕的设计（9-3） • a.使用水平电动黑边时15m以下的银幕有效画面宽度离侧墙最小距离:300mm(如果为左右固定黑边，最小距离为200mm)，建议做到400mm(200mm)以上； • b.使用垂直电动黑边时高度在8m以下银幕有效画面高度边离屋顶最小距离为：300mm(如果为上下固定黑边，最小距离为：200mm)，建议做到400mm(200mm)； • c.根据电影院星级的划分与评定的标准,五星级的影院中银幕的下黑边离地(下视点)不宜大于1.5米，不应大于1.7米 • 在起坡较大的影厅，下视点可选在0.6m-1.2m之间； • 普通影厅一般选在1.2m-1.4m之间； • 在起坡较小的影厅一般选在1.4m-1.7m之间；

  18. 放映厅银幕的设计（9-4） • 3.2 银幕弧形半径设计 • 3.2.1由于数字放映机的普及和光学镜头的进步，只有银幕的宽度较宽时（10m以上,增益银幕）才有必要将银幕设计成弧形，使银幕的有效画面各个位置均达到更清晰的画面。 • 3.2.2当银幕的亮度系数较高时（1.2以上），需考虑将银幕设计成弧形，以改善直形银幕各个部位反射亮度不均匀的问题（见附图），建议银幕弧形半径的选择如下表(具体的弧形半径需考虑影厅大小及客观条件)；

  19. 放映厅银幕的设计（9-5） 注： L为放映距离

  20. 放映厅银幕的设计（9-6） • 3.2.3放映机投射光的均匀度对银幕各部位的亮度分布均匀度影响较大，放映机在整幅银幕照度均匀度应达到60%以上时，通过银幕曲率的调整后银幕亮度分布能达到电影院星评标准中要求的60%～85%之间. • (星评标准中五星级影院评定标准6.5.2.11要求：各种制式放映时，银幕亮度分布宜在60%～85%之间；且分布不应小于60%)；

  21. 放映厅银幕的设计（9-7） • 3.2.4通过调整银幕弧形半径调整银幕均匀度的图例(本图例假设放映机投射到银幕的各部位的照度是一致的)。

  22. 放映厅银幕的设计（9-8） • 3.3银幕亮度系数的选择 • 3.3.1 影院银幕亮度标准 A.在SMPTE公布的是银幕中心亮度16英尺朗伯（55cd/m2）,边缘为12英尺朗伯（41.25cd/m2）。 B. GB/T21048-2007《电影院星级的划分与评定》中五星级要求银幕中心亮度应为55±7cd/m2。 C.GD/J040-2012《数字电影巨幕影院技术规范和测量方法》中要求2D放映，银幕中心亮度应为48±10cd/m2。3D放映，银幕中心亮度（立体眼镜后观看）宜不低于15cd/m2。

  23. 放映厅银幕的设计（9-9） • 3.3.2达到所要求的银幕亮度应与有效画面的尺寸相配合适应。光源不变的情况下，亮度和有效画面面积成反比。 • F=E×A=B/β×A • 公式中：F—放映机有效光通量（lm）；E—画面平均照度（lx）；A—画面面积(m) • B—平均照度（π×cd/m2）；β—银幕反射系数(m)

  24. 数字电影巨幕影院技术规范中银幕及相关（GD/J040-2012） • 4.1.1.1 亮度系数： 亮度系数为2.8。 • 4.1.1.2 有效散射角2α： 有效散射角2α不低于40° • 4.1.1.3 色彩还原性： 照射到银幕上的入射光色温与反射光色温之差值应不大于120 K。 • 4.1.1.4 均匀性： 各部位的亮度系数不超过标称值的±0.2。在白光照射下观察银幕，不能有条纹、斑点和云雾状等现象出现。 • 4.1.1.5 线偏振比： 如采用金属银幕，偏振比不低于150:1。 • 4.1.2 尺寸： 有效画面宽度（弧形安装的银幕为弦宽）应不低于20m。弧形安装的银幕的有效画面高度宜不低于12m. • 4.1.3.2 如果采用增益型银幕，其在水平方向应采用弧面安装，其圆弧的半径应根据银幕增益系数、有效散射角和放映距离确定。弧面半径宜为有效画面（弦宽）的1.2倍。

  25. 总结 • 银幕对于影院放映图像和还原声音质量影响极大，因此银幕的规格和性能的选择成为决定性的因素。它包括： • 制造质量； • 增益性能； • 银幕形状（平面OR弧形） • 相对于观众厅的尺寸 银幕费用仅仅是影院整个设备投资中的一小部分，优质的银幕不仅可以获得更高的亮度，而且还能减少放映灯泡的费用和节约能耗。

  26. 谢谢！
