  1. 單元10-2-1 理想運算放大器簡介 單元總結

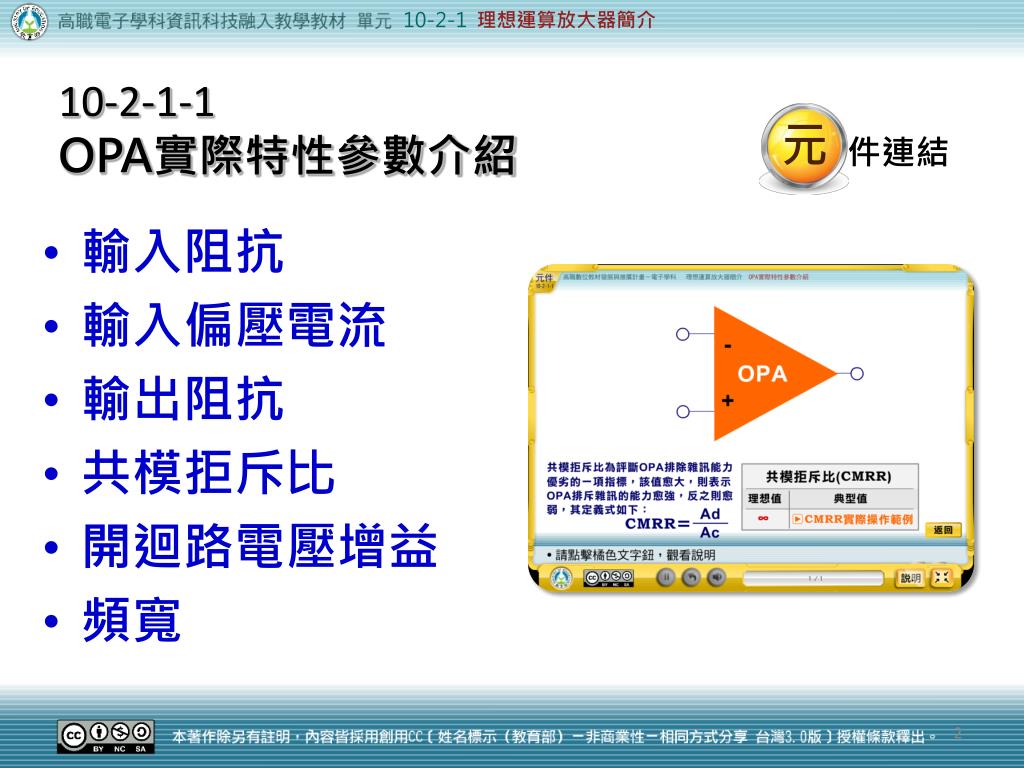

  2. 10-2-1 理想運算放大器簡介 10-2-1-1OPA實際特性參數介紹 元 件連結 • 輸入阻抗 • 輸入偏壓電流 • 輸出阻抗 • 共模拒斥比 • 開迴路電壓增益 • 頻寬

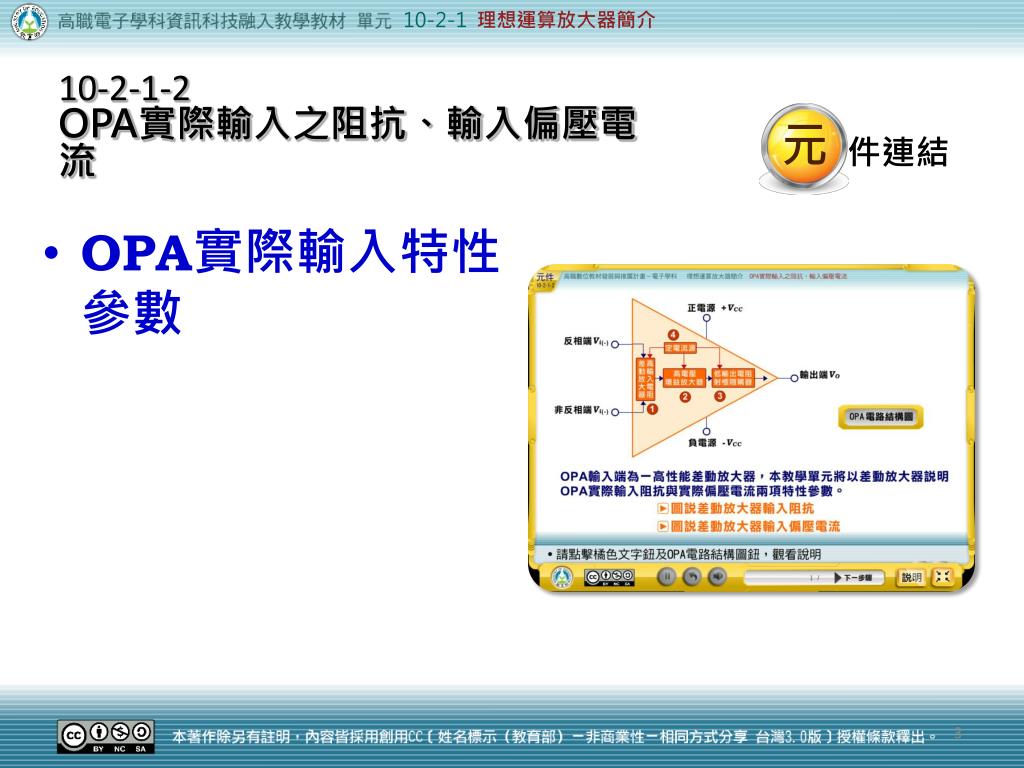

  3. 10-2-1 理想運算放大器簡介 10-2-1-2OPA實際輸入之阻抗、輸入偏壓電流 元 件連結 • OPA實際輸入特性參數

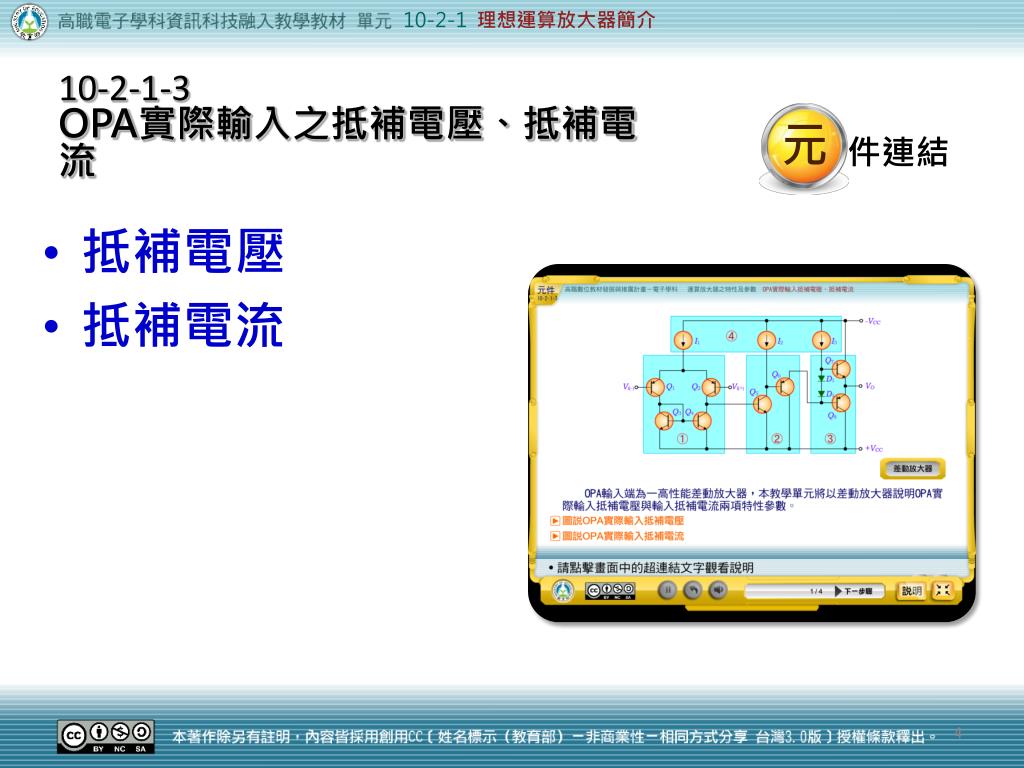

  4. 10-2-1 理想運算放大器簡介 10-2-1-3OPA實際輸入之抵補電壓、抵補電流 元 件連結 • 抵補電壓 • 抵補電流

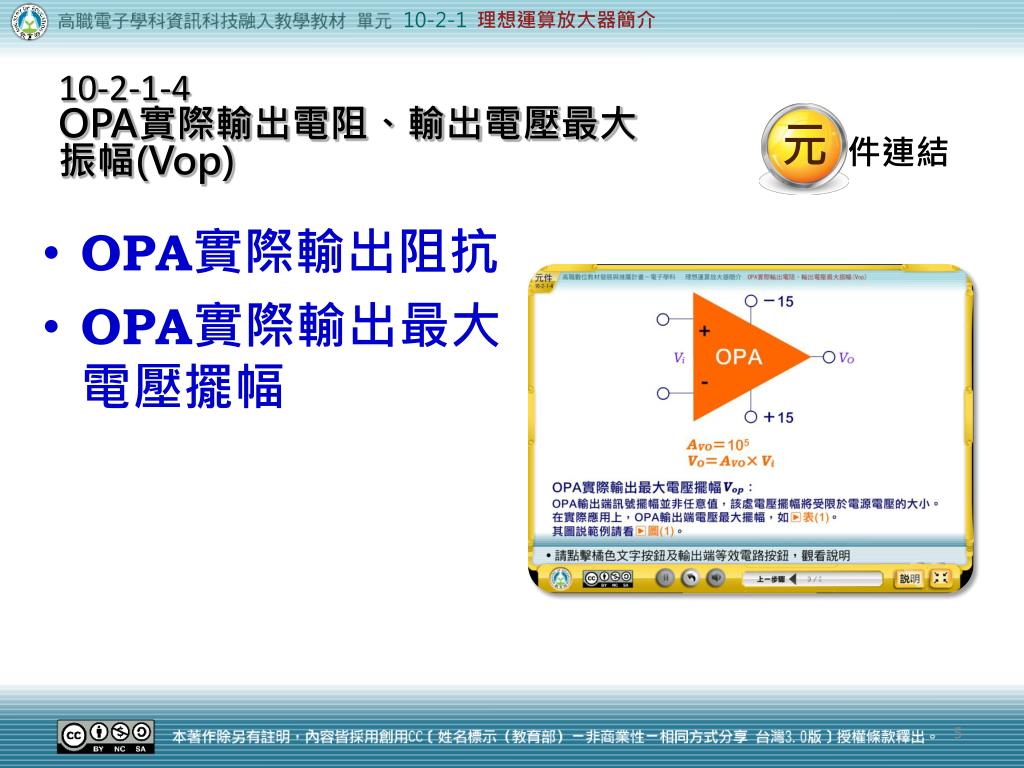

  5. 10-2-1 理想運算放大器簡介 10-2-1-4OPA實際輸出電阻、輸出電壓最大振幅(Vop) 元 件連結 • OPA實際輸出阻抗 • OPA實際輸出最大電壓擺幅

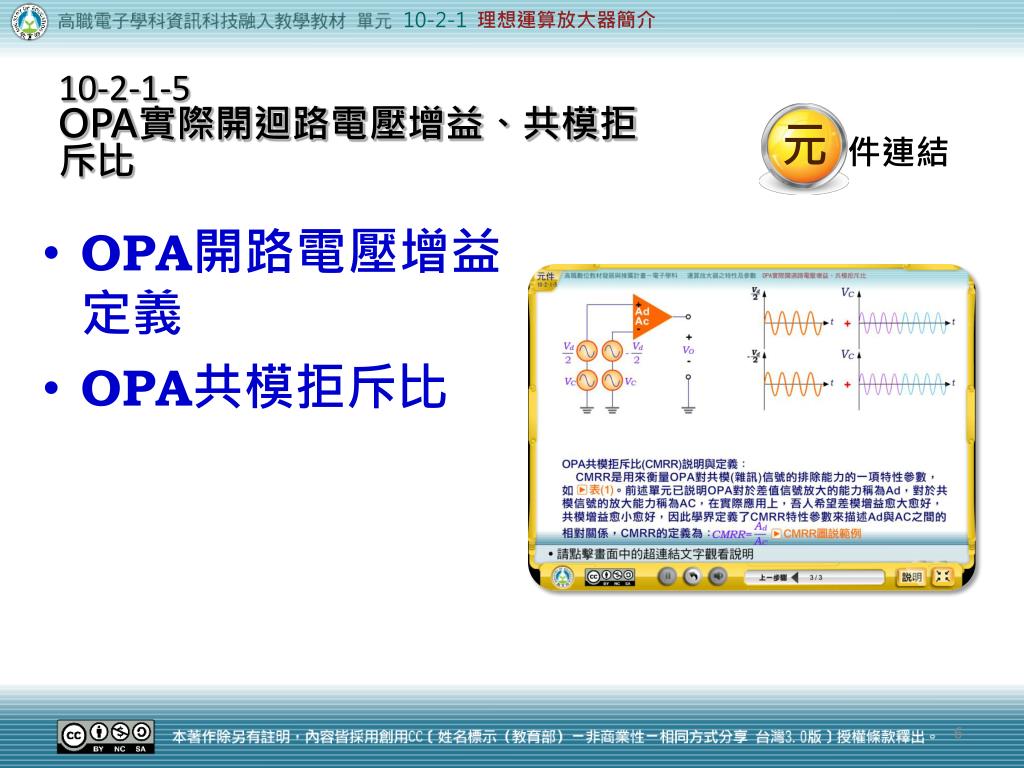

  6. 10-2-1 理想運算放大器簡介 10-2-1-5OPA實際開迴路電壓增益、共模拒斥比 元 件連結 • OPA開路電壓增益定義 • OPA共模拒斥比

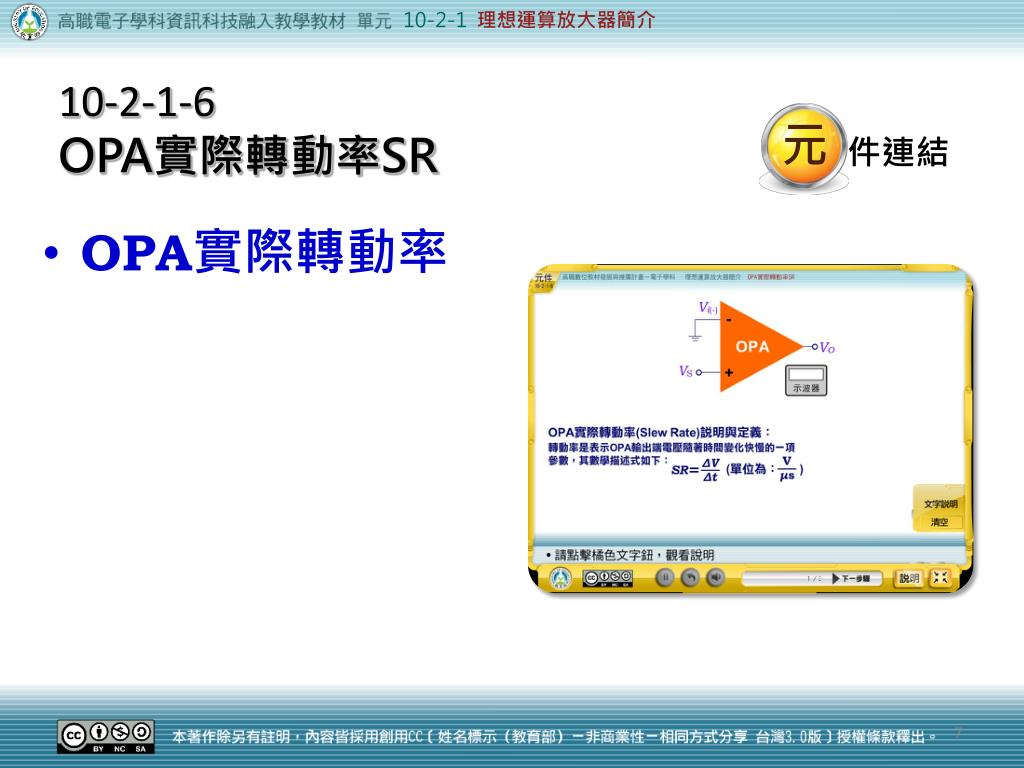

  7. 10-2-1 理想運算放大器簡介 10-2-1-6OPA實際轉動率SR 元 件連結 • OPA實際轉動率

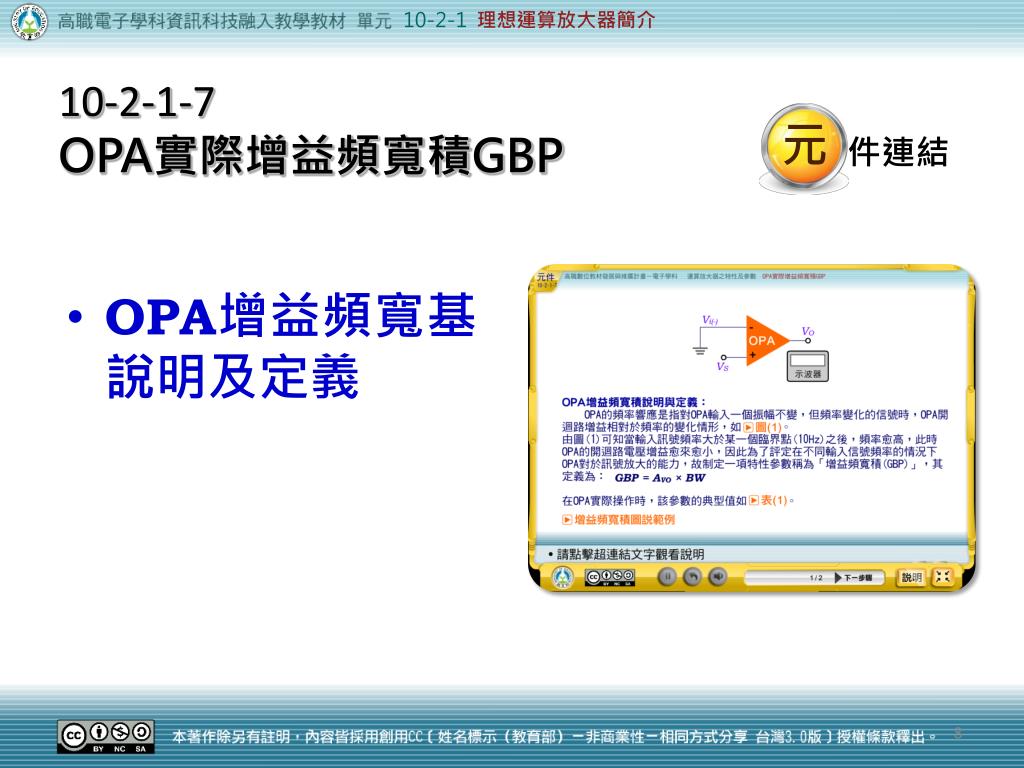

  8. 10-2-1 理想運算放大器簡介 10-2-1-7OPA實際增益頻寬積GBP 元 件連結 • OPA增益頻寬基說明及定義

  9. 10-2-1 理想運算放大器簡介 10-2-1-8射燈謎 元 件連結 • 透過「射燈謎」遊戲讓同學了解運算放大器主要特性參數的內涵。

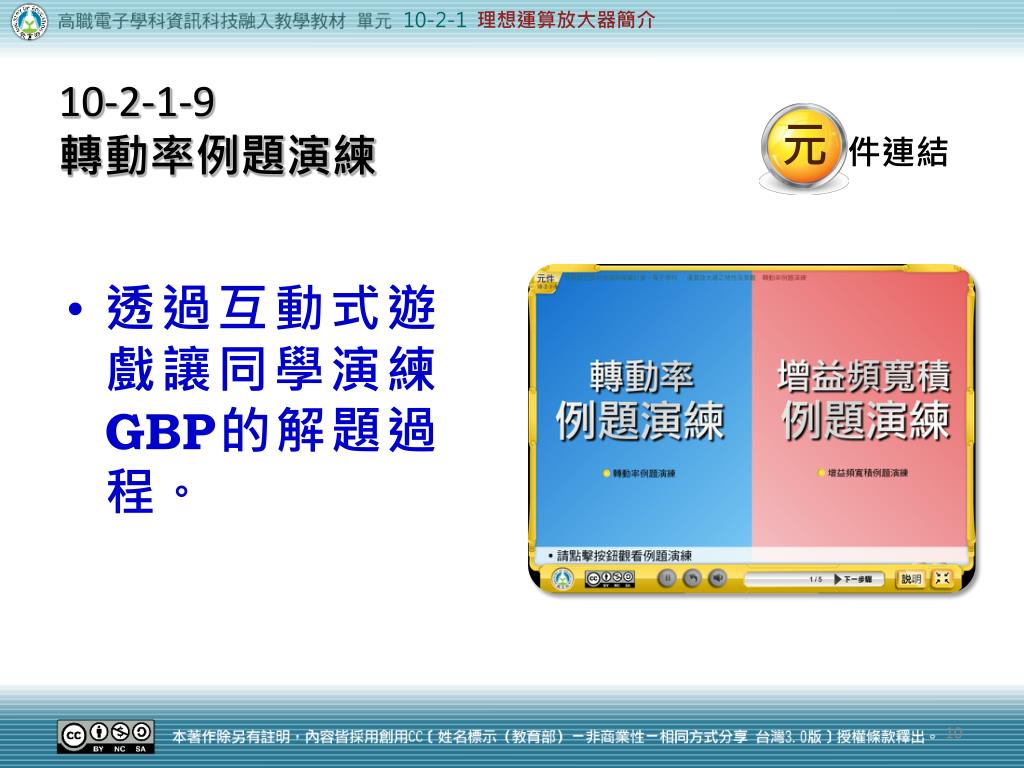

  10. 10-2-1 理想運算放大器簡介 10-2-1-9轉動率例題演練 元 件連結 • 透過互動式遊戲讓同學演練GBP的解題過程。
