  1. 项目课程 放大电路的认识与应用 ——触摸开关电路的制作

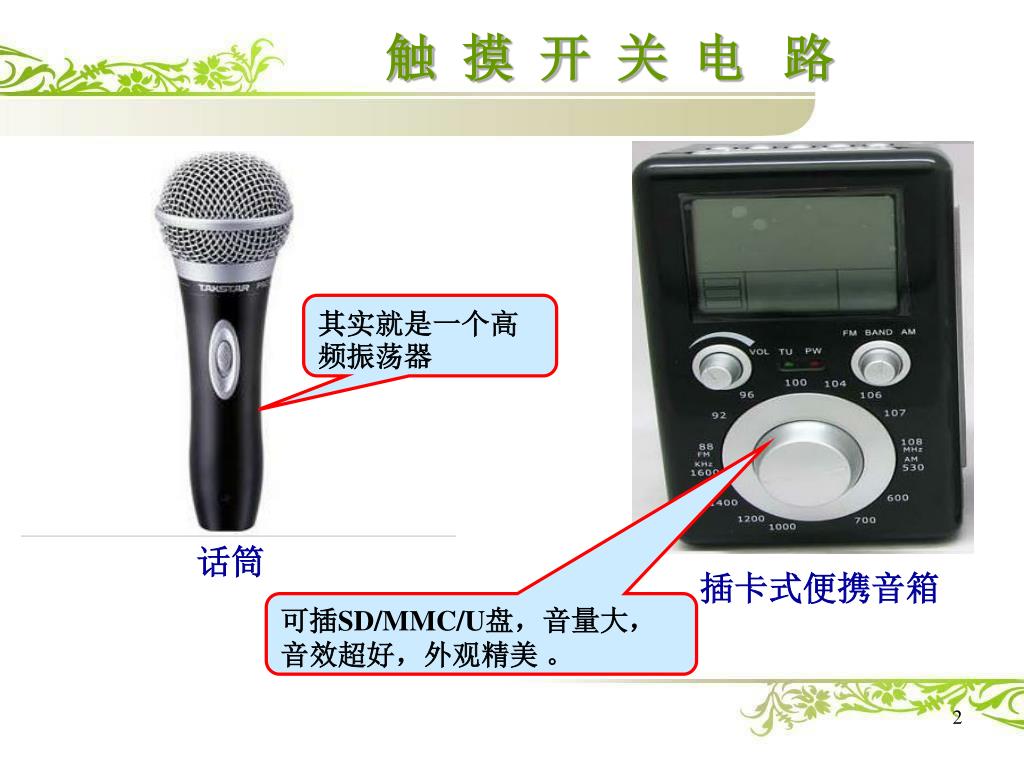

  2. 话筒 插卡式便携音箱 触 摸 开 关 电 路 其实就是一个高频振荡器 可插SD/MMC/U盘，音量大，音效超好，外观精美 。

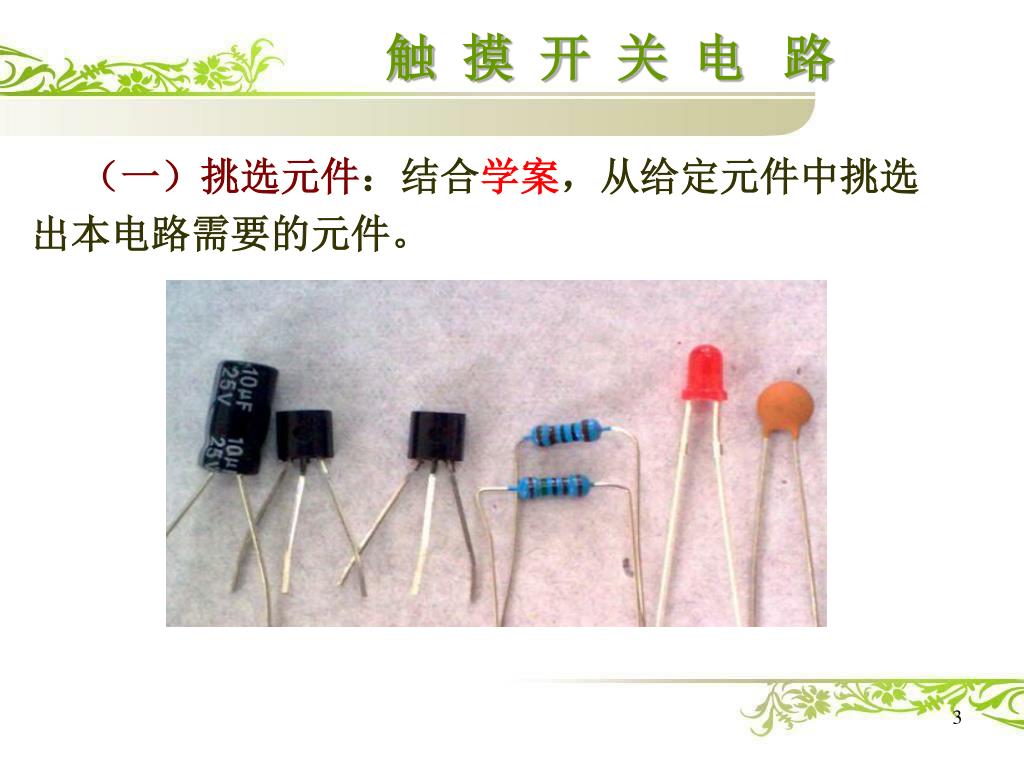

  3. 触 摸 开 关 电 路 （一）挑选元件：结合学案，从给定元件中挑选出本电路需要的元件。

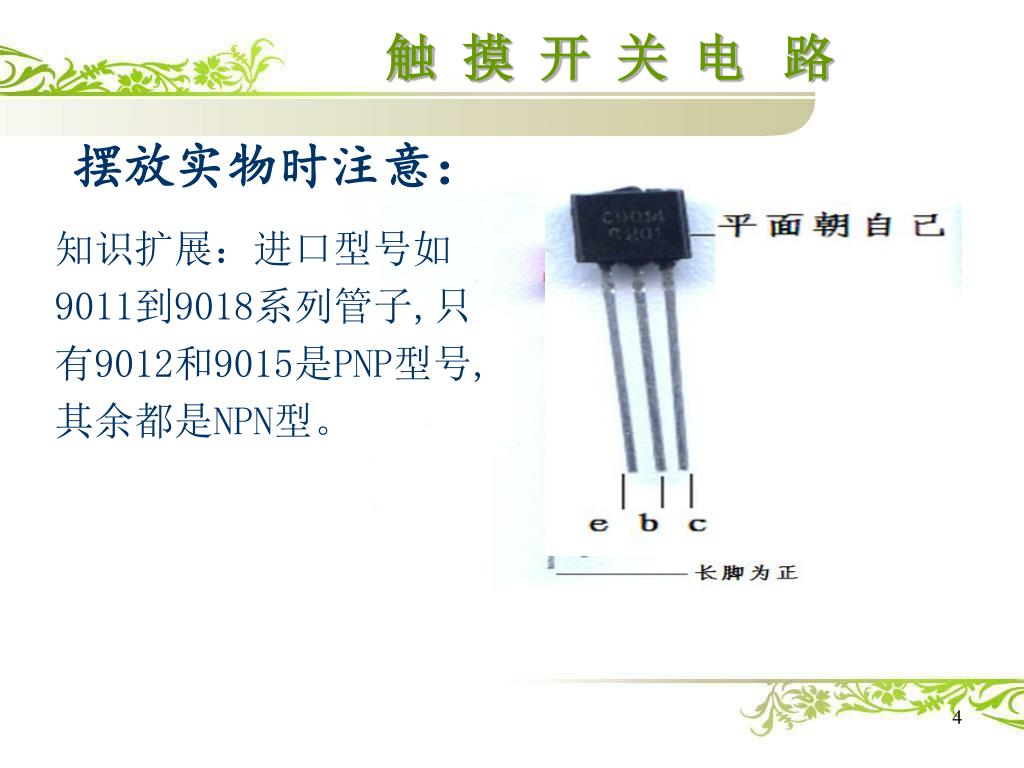

  4. 触 摸 开 关 电 路 摆放实物时注意： 知识扩展：进口型号如9011到9018系列管子,只有9012和9015是PNP型号,其余都是NPN型。

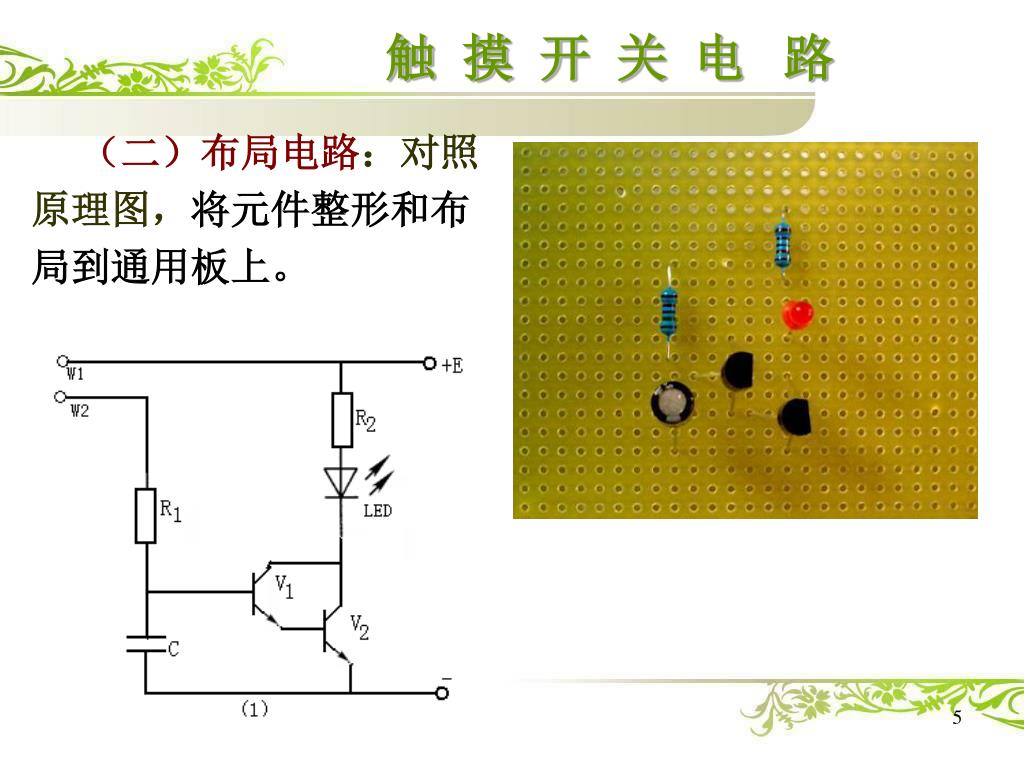

  5. 触 摸 开 关 电 路 （二）布局电路：对照原理图，将元件整形和布局到通用板上。

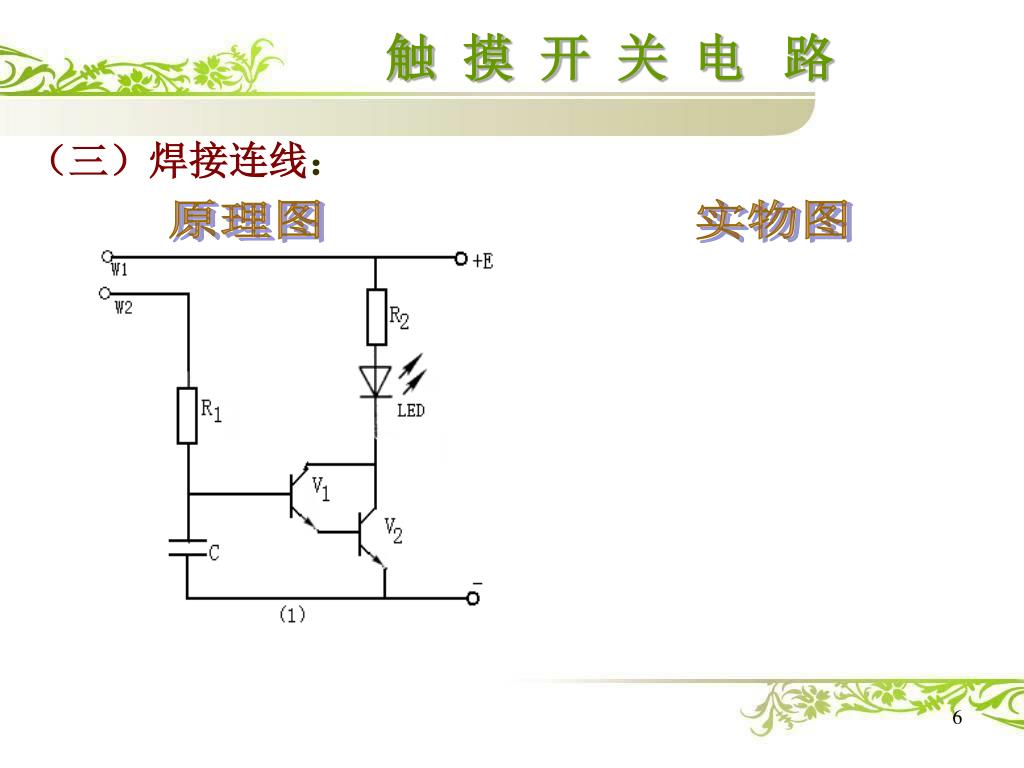

  6. 触 摸 开 关 电 路 （三）焊接连线： 原理图 实物图

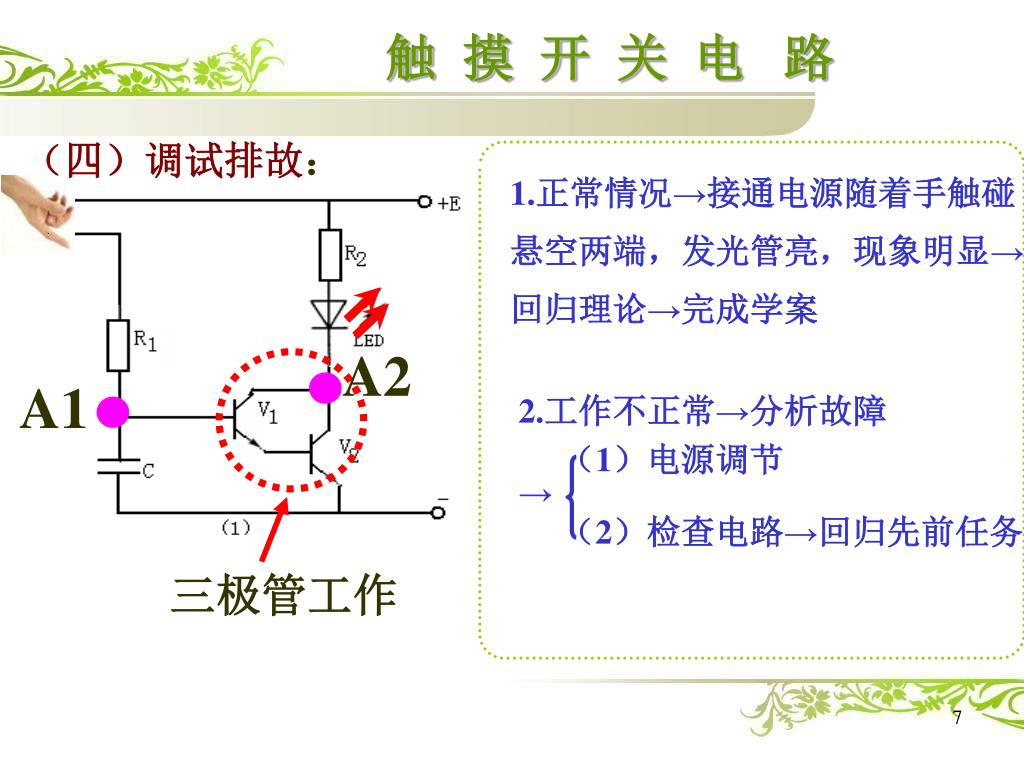

  7. A2 A1 2.工作不正常→分析故障 → （1）电源调节 （2）检查电路→回归先前任务 触 摸 开 关 电 路 （四）调试排故： 1.正常情况→接通电源随着手触碰 悬空两端，发光管亮，现象明显→ 回归理论→完成学案 三极管工作

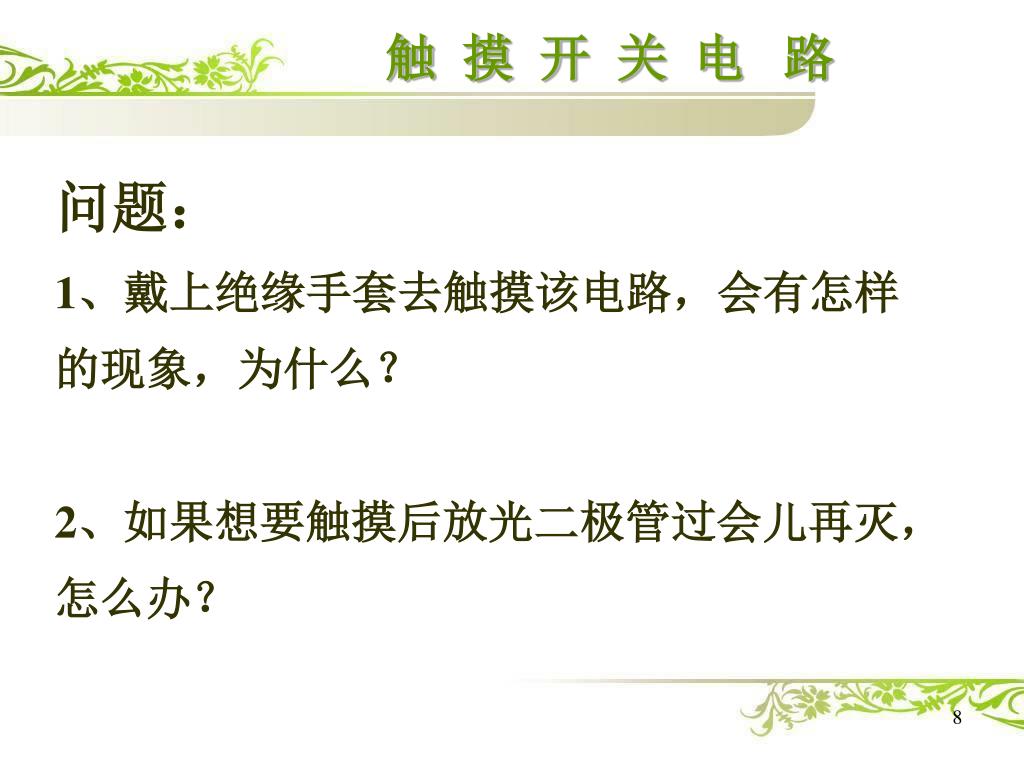

  8. 触 摸 开 关 电 路 问题： 1、戴上绝缘手套去触摸该电路，会有怎样的现象，为什么？ 2、如果想要触摸后放光二极管过会儿再灭，怎么办？

  9. 触 摸 开 关 电 路 查阅课本，分析归纳以下元件作用：

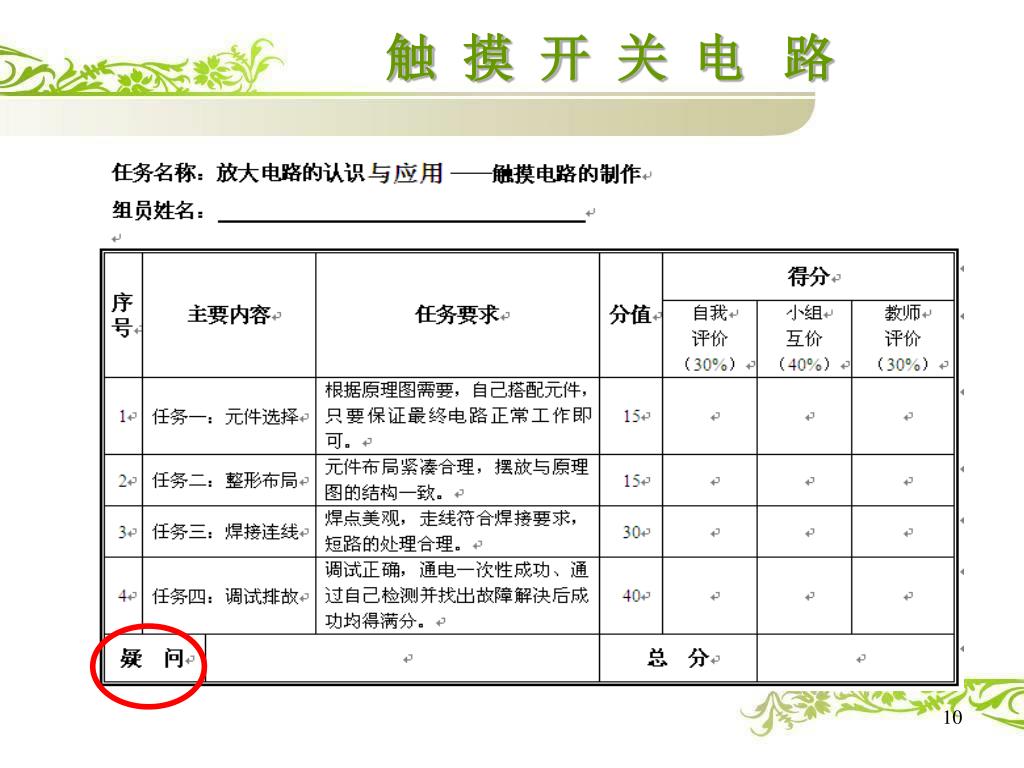

  10. 触 摸 开 关 电 路
