  1. 制盐技术的发展设想 刘奇河南神鹰盐业 2012.09.20

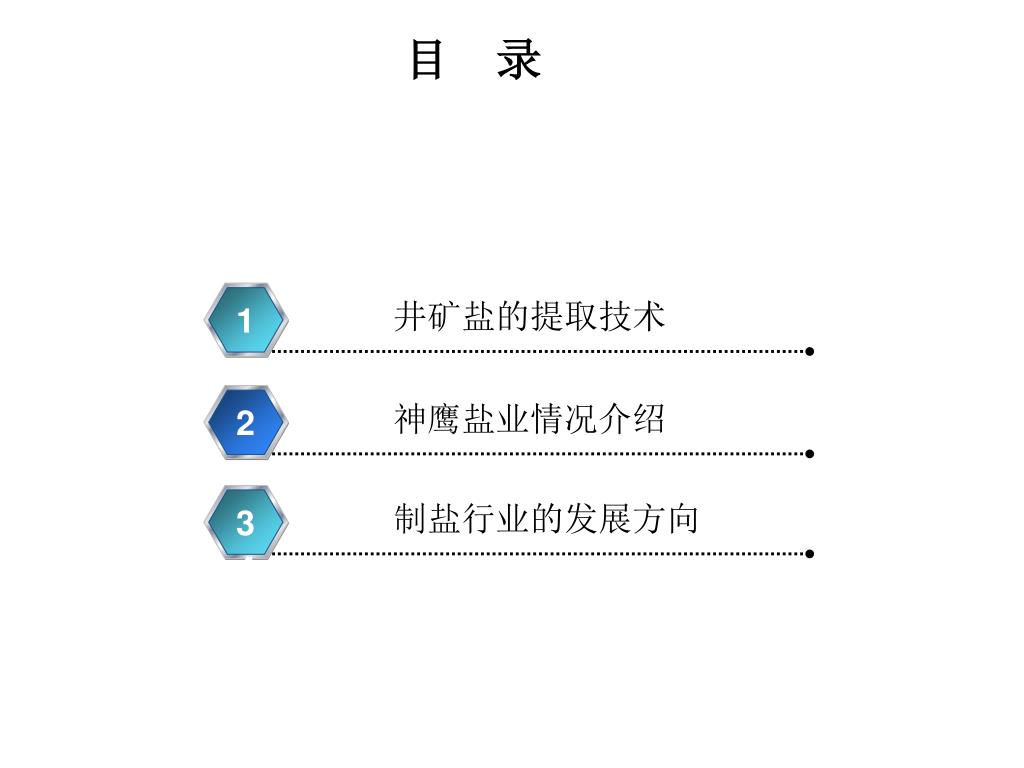

  2. 目 录 井矿盐的提取技术 1 神鹰盐业情况介绍 2 制盐行业的发展方向 3 4

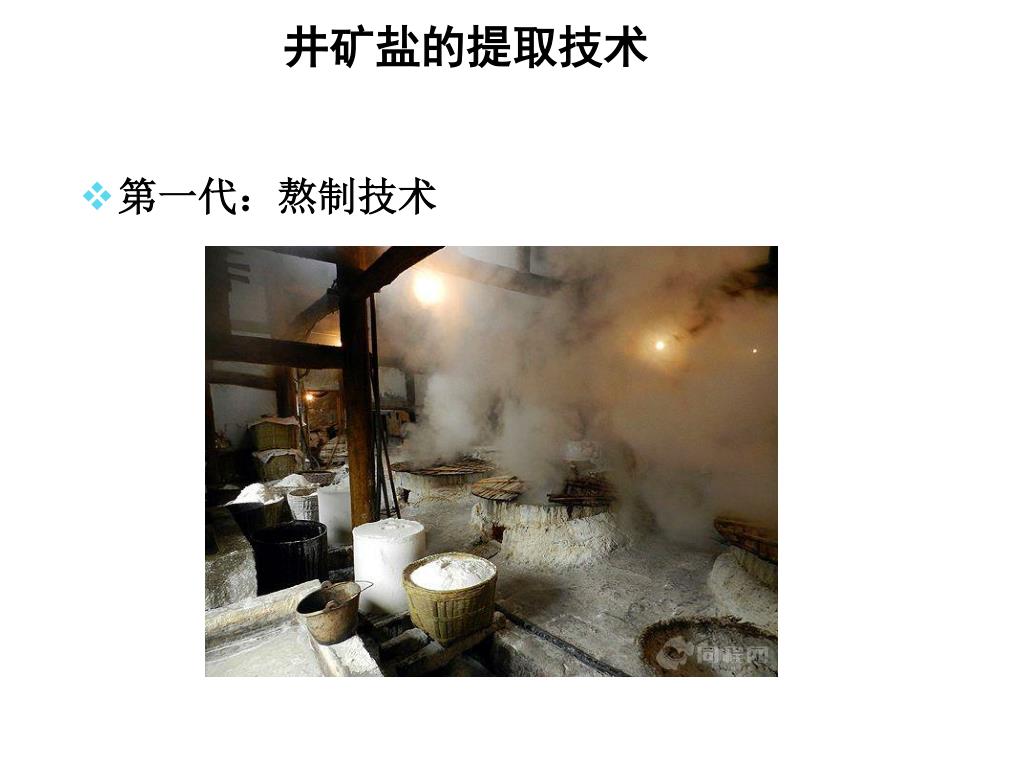

  3. 井矿盐的提取技术 • 第一代：熬制技术

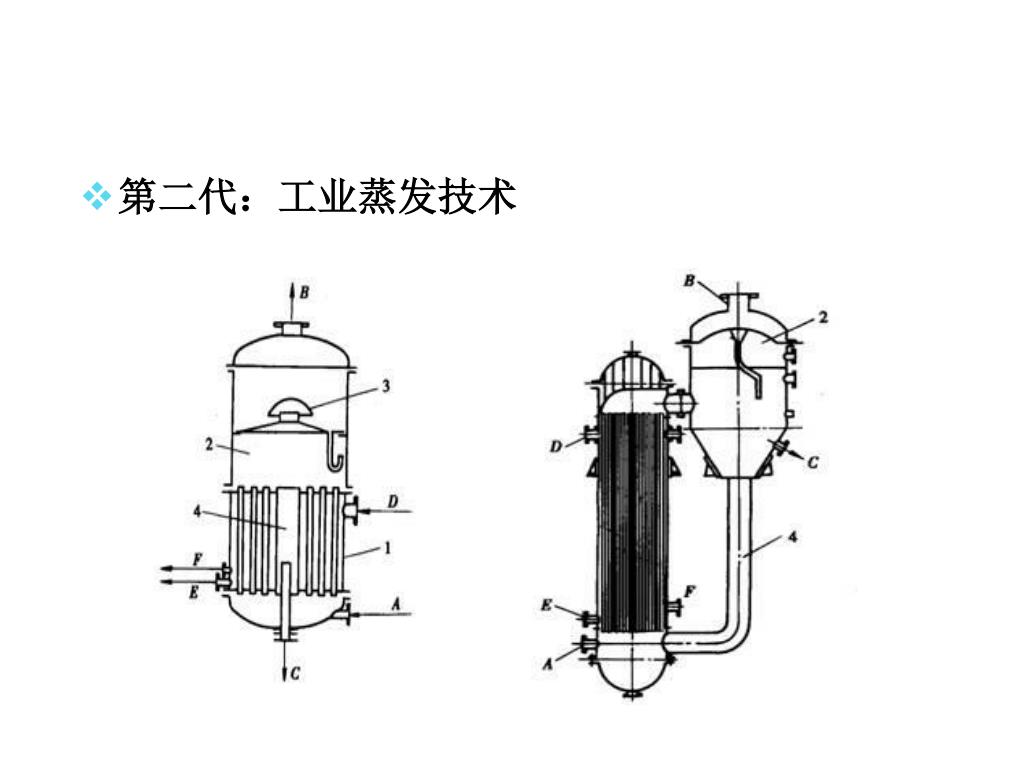

  4. 第二代：工业蒸发技术

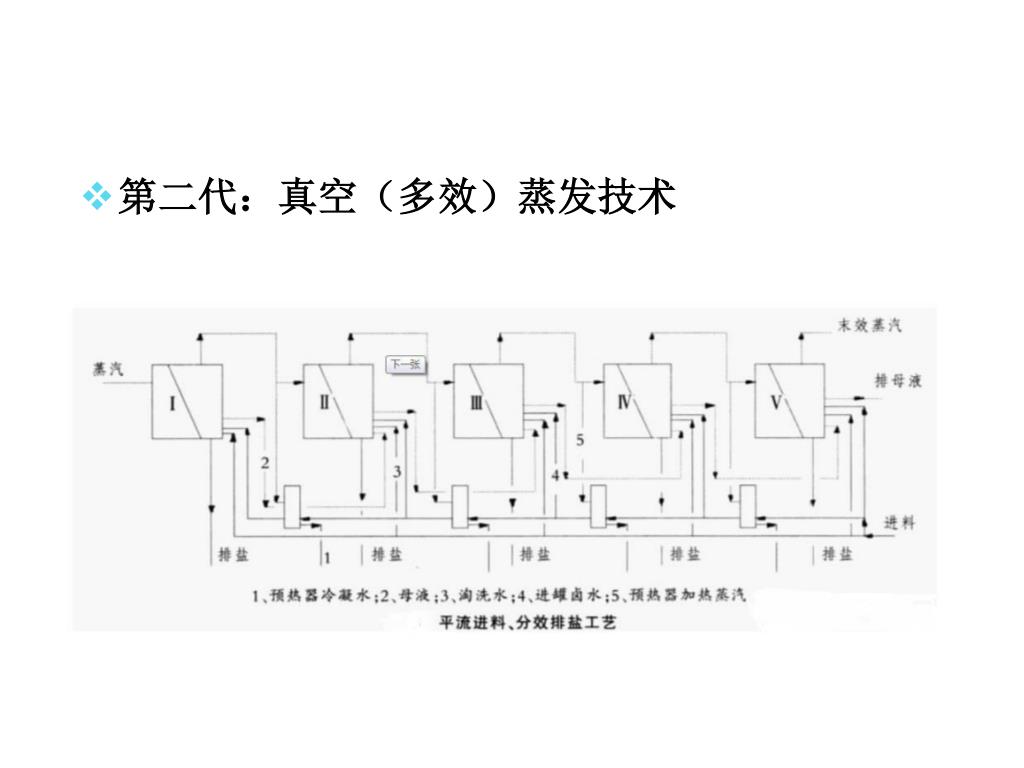

  5. 第二代：真空（多效）蒸发技术

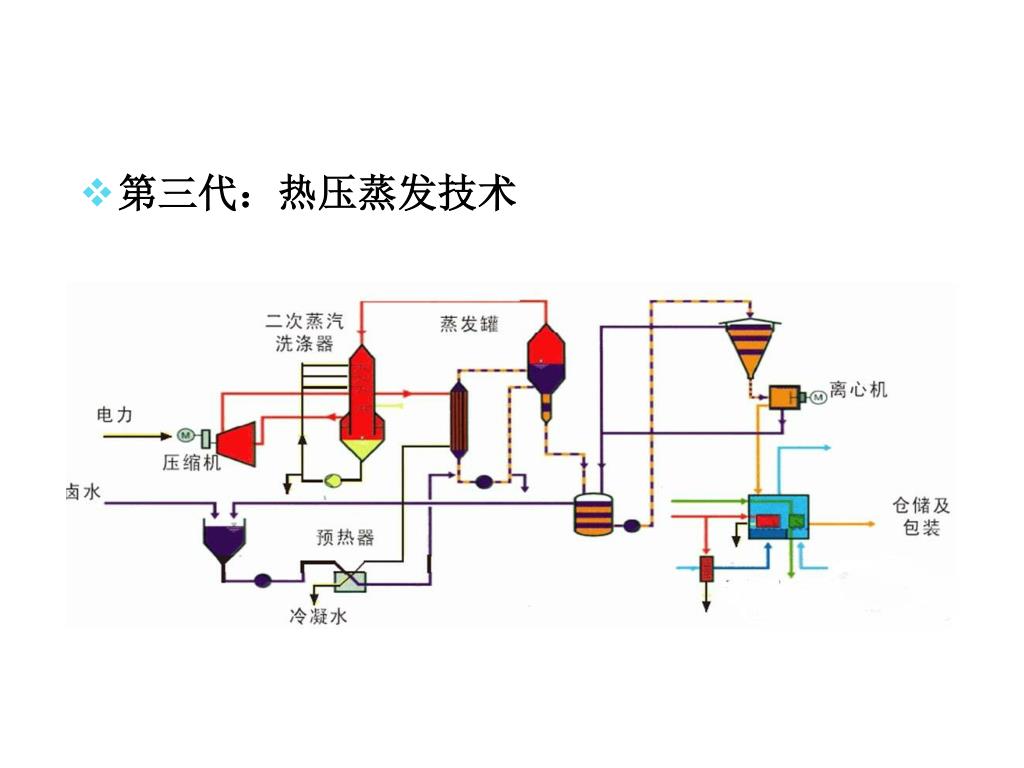

  6. 第三代：热压蒸发技术

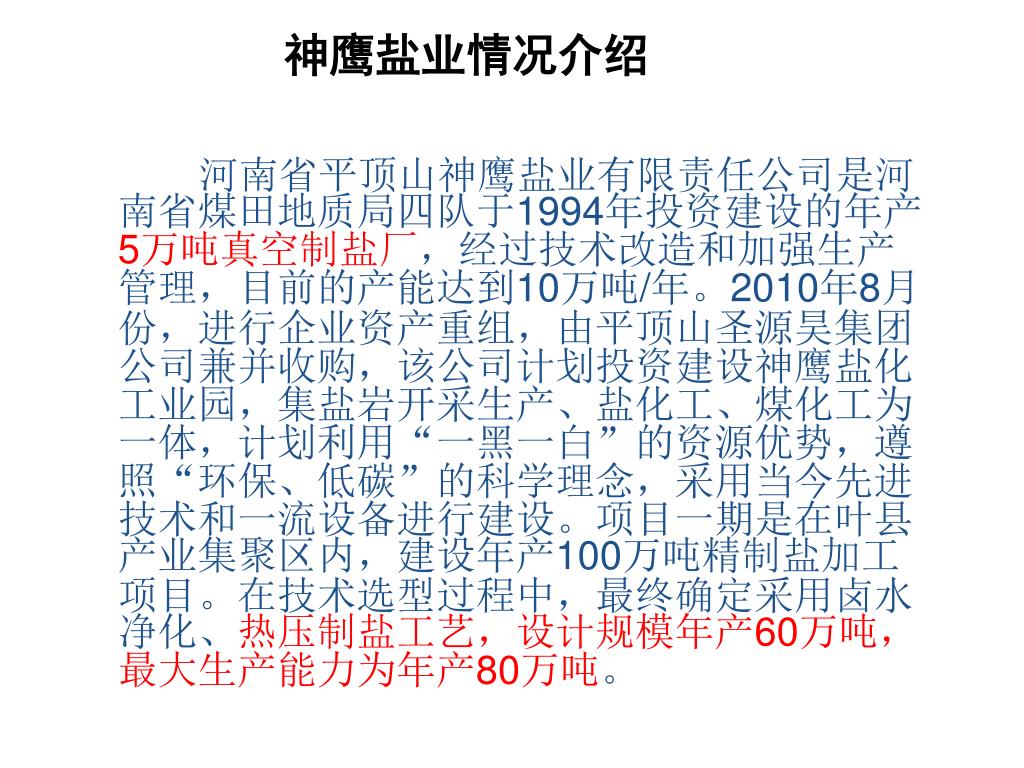

  7. 神鹰盐业情况介绍 河南省平顶山神鹰盐业有限责任公司是河南省煤田地质局四队于1994年投资建设的年产5万吨真空制盐厂，经过技术改造和加强生产管理，目前的产能达到10万吨/年。2010年8月份，进行企业资产重组，由平顶山圣源昊集团公司兼并收购，该公司计划投资建设神鹰盐化工业园，集盐岩开采生产、盐化工、煤化工为一体，计划利用“一黑一白”的资源优势，遵照“环保、低碳”的科学理念，采用当今先进技术和一流设备进行建设。项目一期是在叶县产业集聚区内，建设年产100万吨精制盐加工项目。在技术选型过程中，最终确定采用卤水净化、热压制盐工艺，设计规模年产60万吨，最大生产能力为年产80万吨。

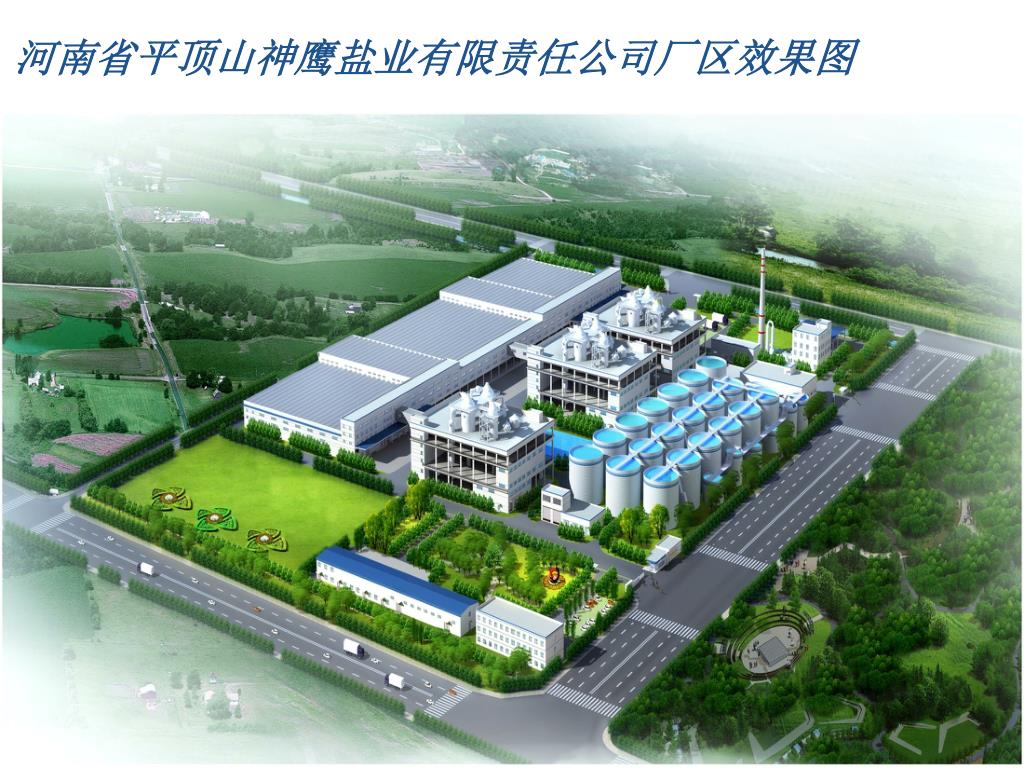

  8. 河南省平顶山神鹰盐业有限责任公司厂区效果图河南省平顶山神鹰盐业有限责任公司厂区效果图

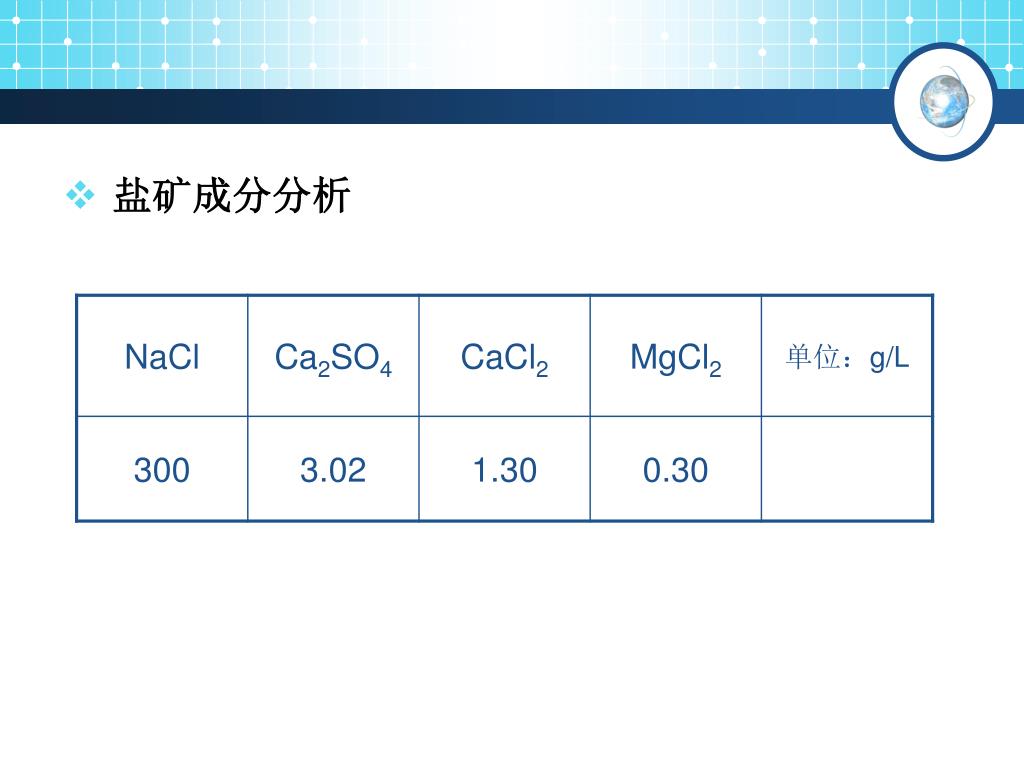

  9. 盐矿成分分析

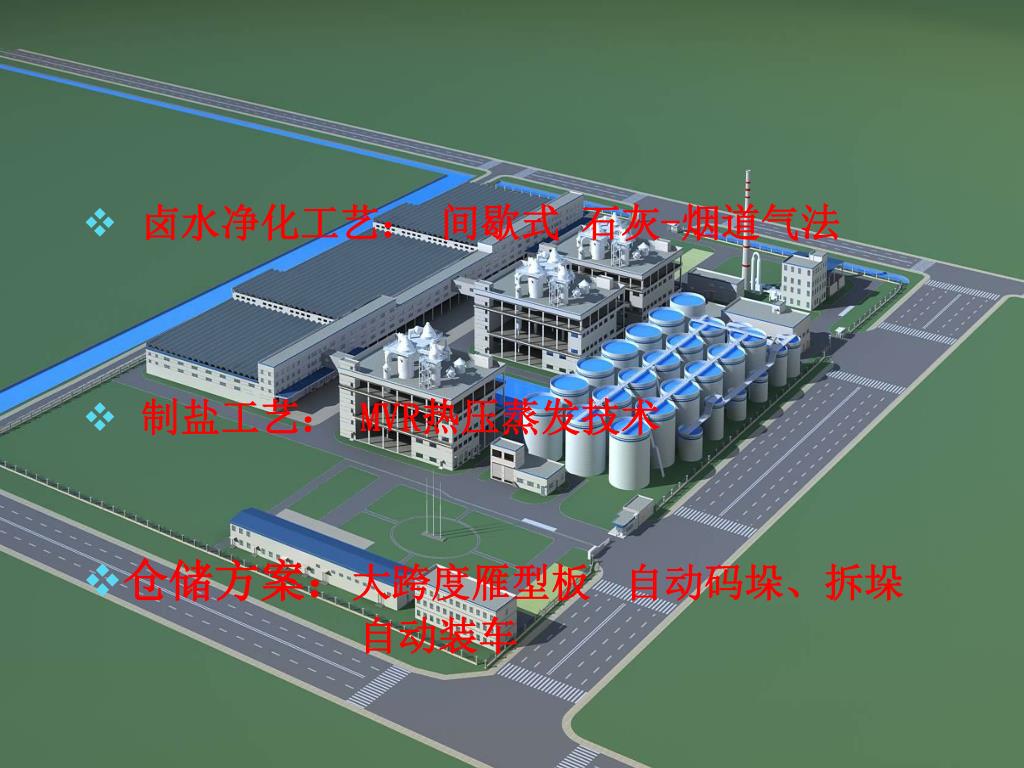

  10. 卤水净化工艺： 间歇式 石灰-烟道气法 • 制盐工艺： MVR热压蒸发技术 • 仓储方案：大跨度雁型板 自动码垛、拆垛 自动装车

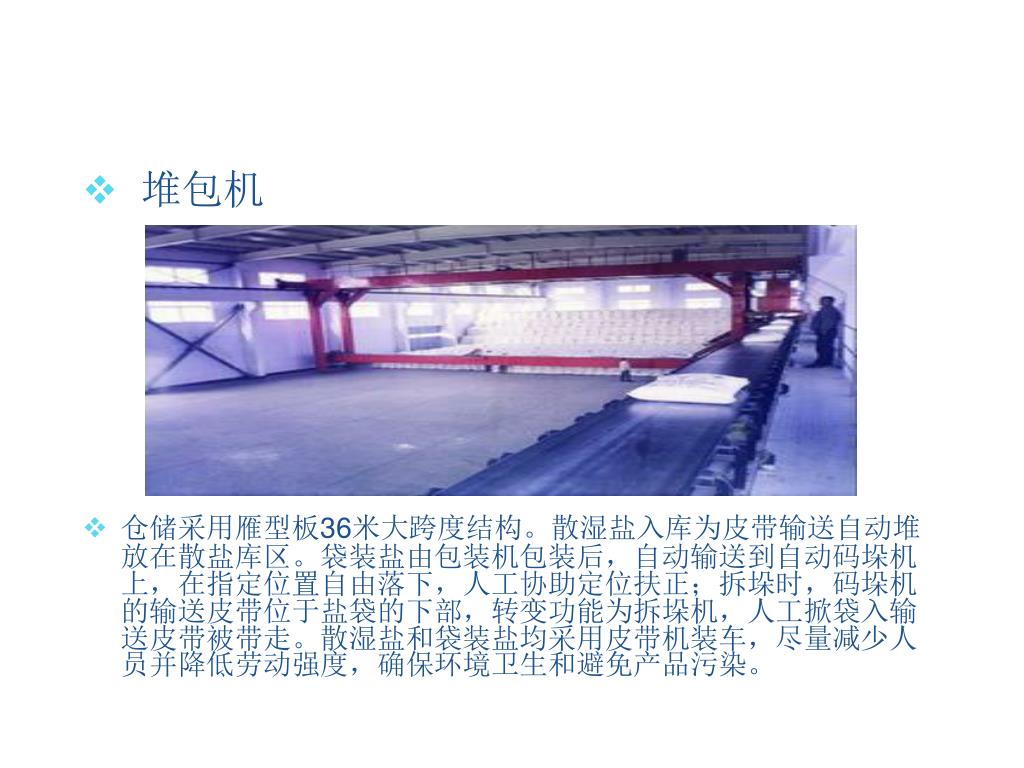

  11. 堆包机 • 仓储采用雁型板36米大跨度结构。散湿盐入库为皮带输送自动堆放在散盐库区。袋装盐由包装机包装后，自动输送到自动码垛机上，在指定位置自由落下，人工协助定位扶正；拆垛时，码垛机的输送皮带位于盐袋的下部，转变功能为拆垛机，人工掀袋入输送皮带被带走。散湿盐和袋装盐均采用皮带机装车，尽量减少人员并降低劳动强度，确保环境卫生和避免产品污染。

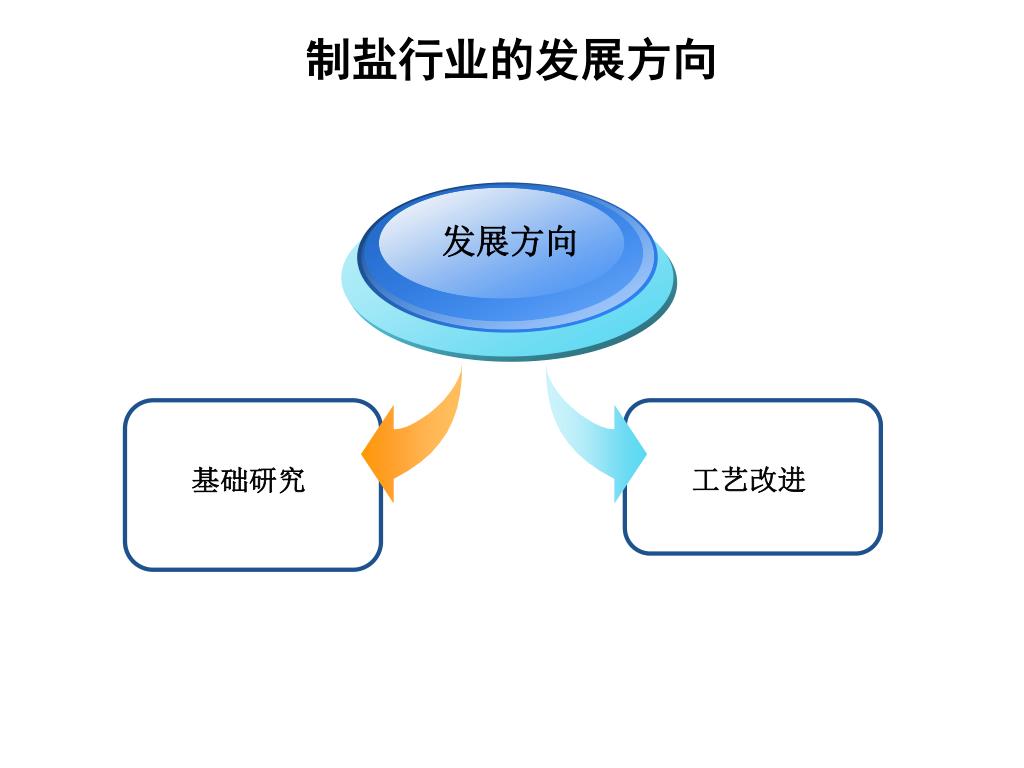

  12. 制盐行业的发展方向 发展方向 基础研究 工艺改进

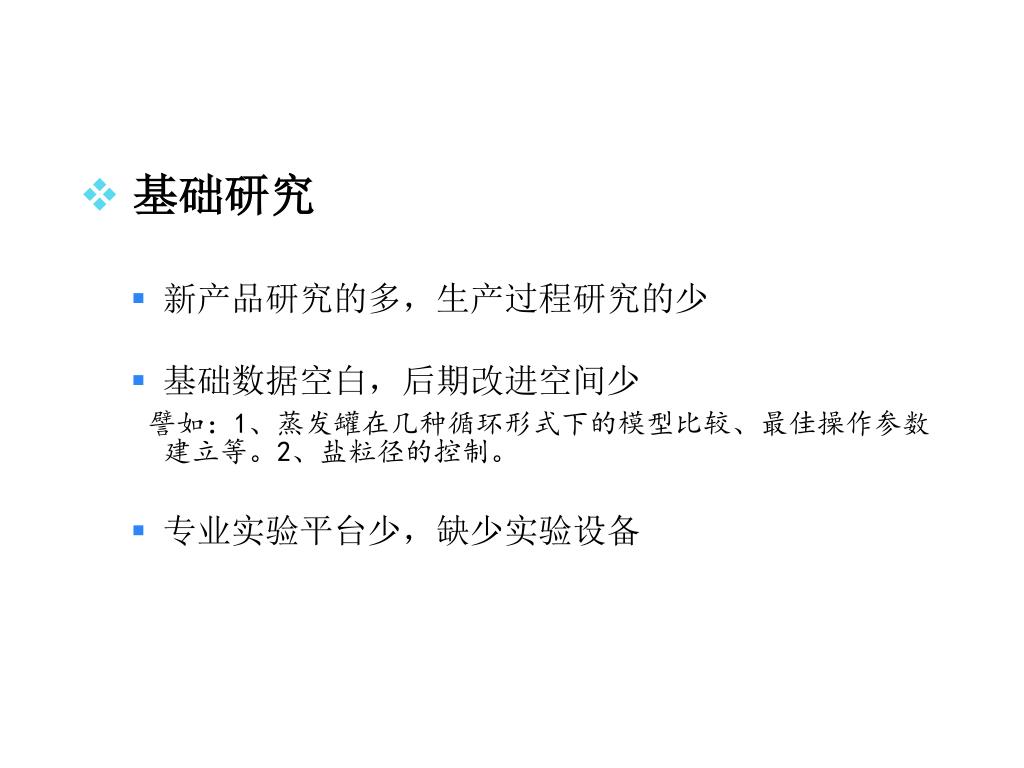

  13. 基础研究 • 新产品研究的多，生产过程研究的少 • 基础数据空白，后期改进空间少 譬如：1、蒸发罐在几种循环形式下的模型比较、最佳操作参数建立等。2、盐粒径的控制。 • 专业实验平台少，缺少实验设备

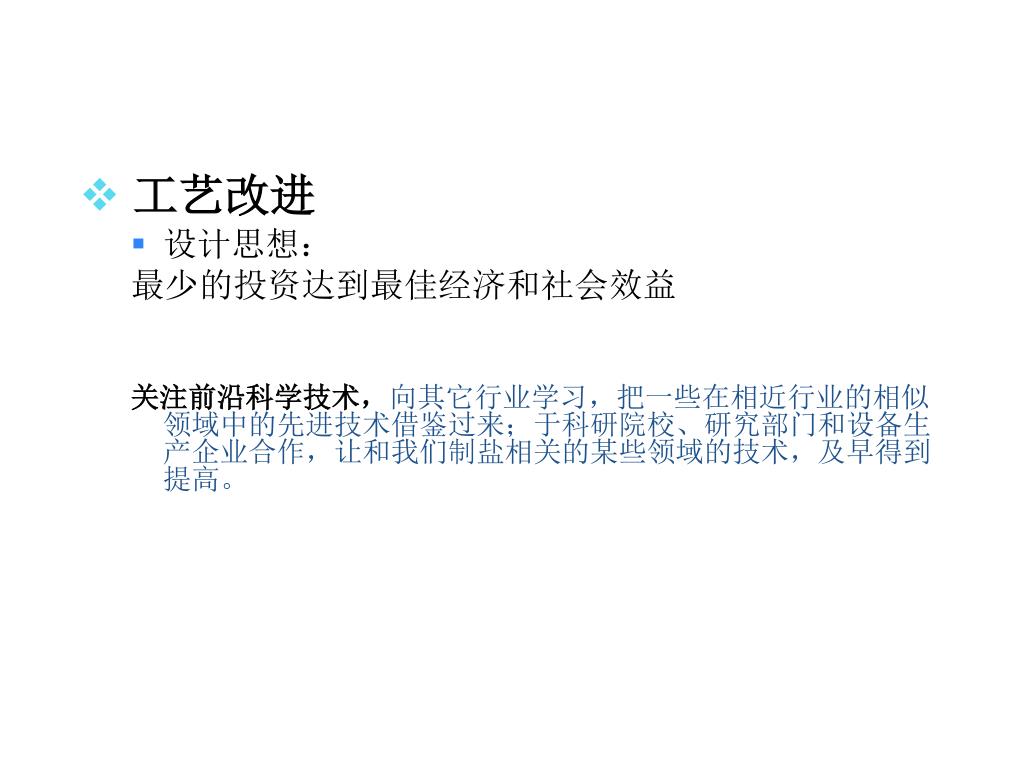

  14. 工艺改进 • 设计思想： 最少的投资达到最佳经济和社会效益 关注前沿科学技术，向其它行业学习，把一些在相近行业的相似领域中的先进技术借鉴过来；于科研院校、研究部门和设备生产企业合作，让和我们制盐相关的某些领域的技术，及早得到提高。

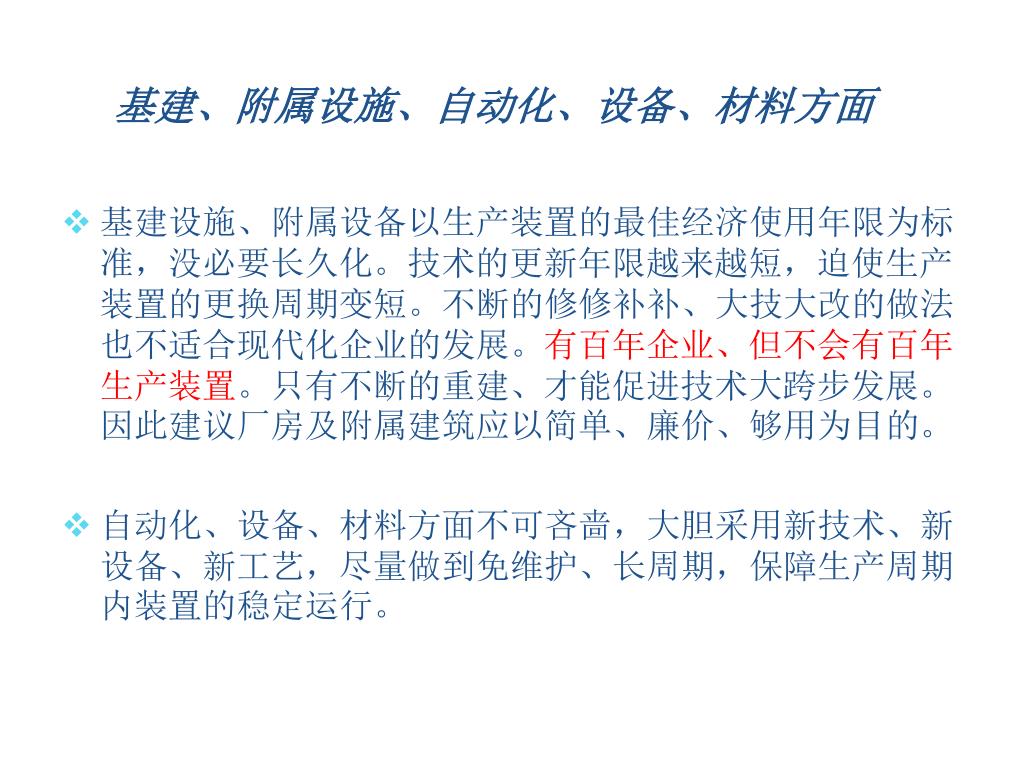

  15. 基建、附属设施、自动化、设备、材料方面 • 基建设施、附属设备以生产装置的最佳经济使用年限为标准，没必要长久化。技术的更新年限越来越短，迫使生产装置的更换周期变短。不断的修修补补、大技大改的做法也不适合现代化企业的发展。有百年企业、但不会有百年生产装置。只有不断的重建、才能促进技术大跨步发展。因此建议厂房及附属建筑应以简单、廉价、够用为目的。 • 自动化、设备、材料方面不可吝啬，大胆采用新技术、新设备、新工艺，尽量做到免维护、长周期，保障生产周期内装置的稳定运行。

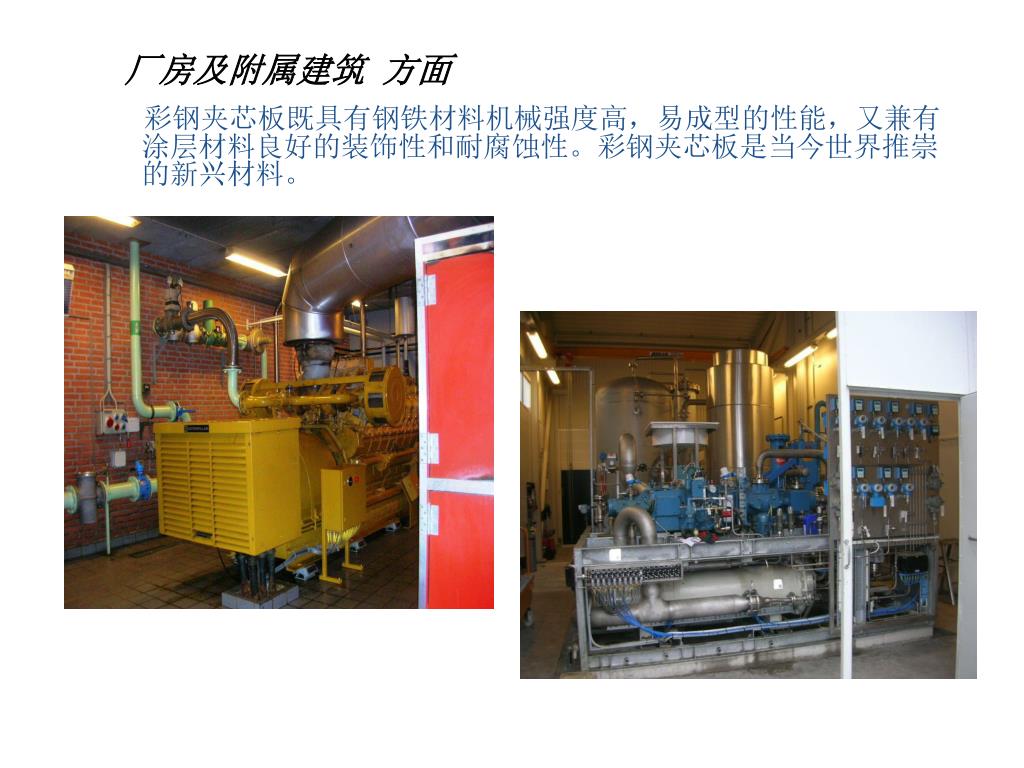

  16. 厂房及附属建筑 方面 彩钢夹芯板既具有钢铁材料机械强度高，易成型的性能，又兼有涂层材料良好的装饰性和耐腐蚀性。彩钢夹芯板是当今世界推崇的新兴材料。

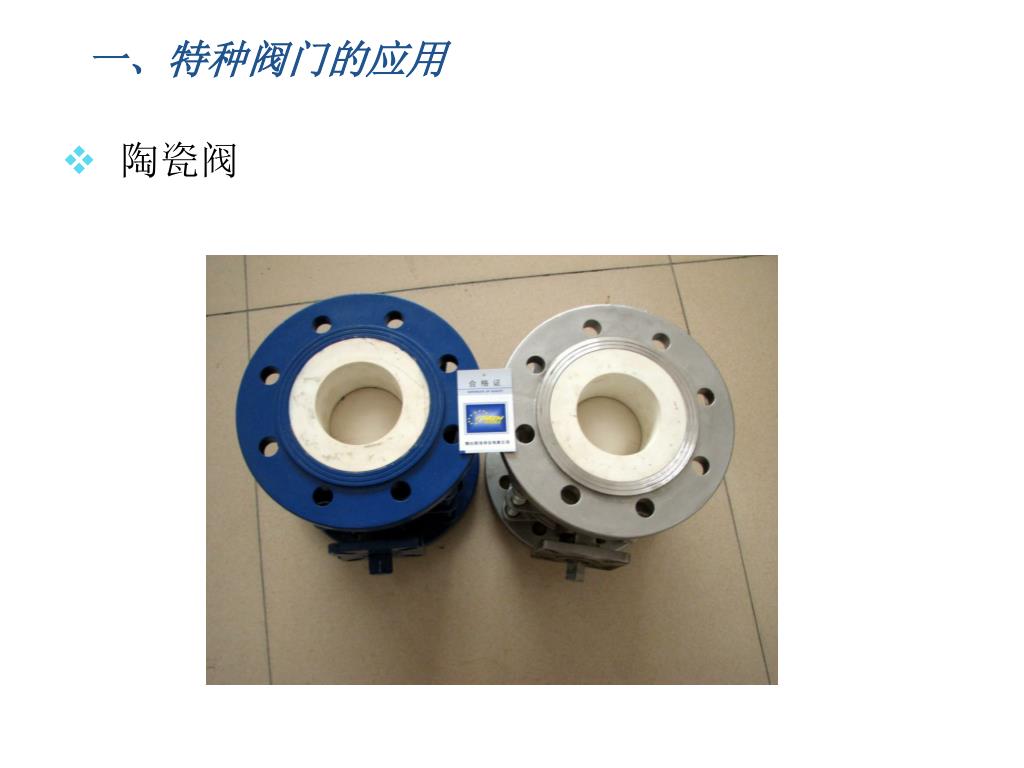

  17. 一、特种阀门的应用 • 陶瓷阀

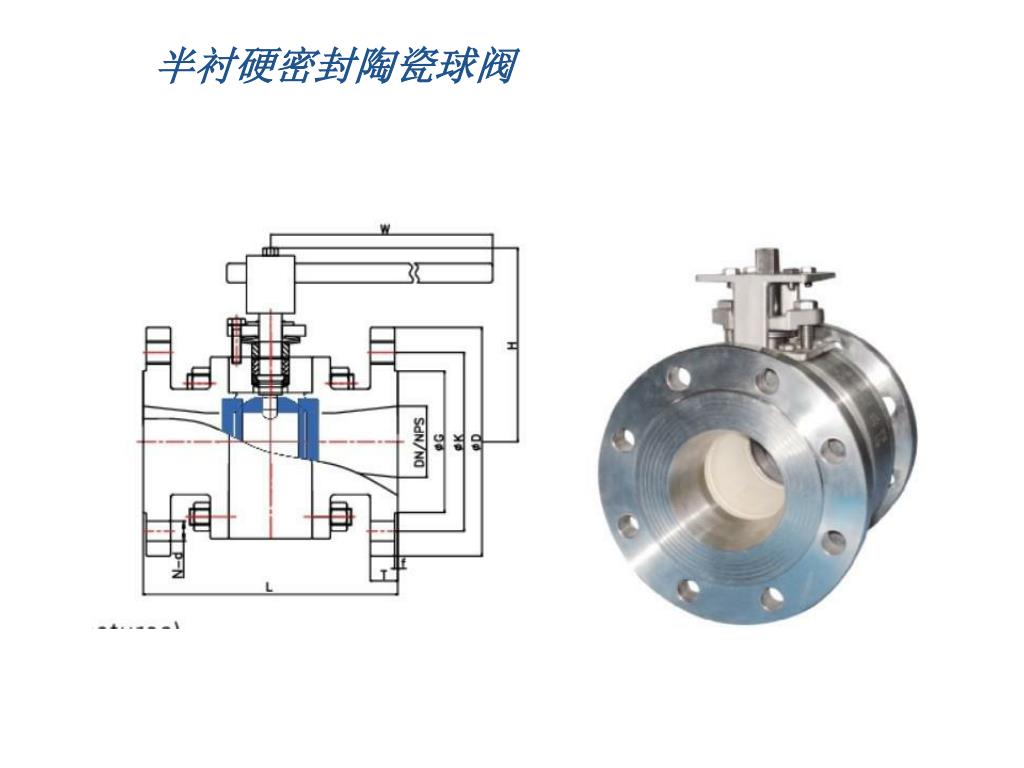

  18. 半衬硬密封陶瓷球阀

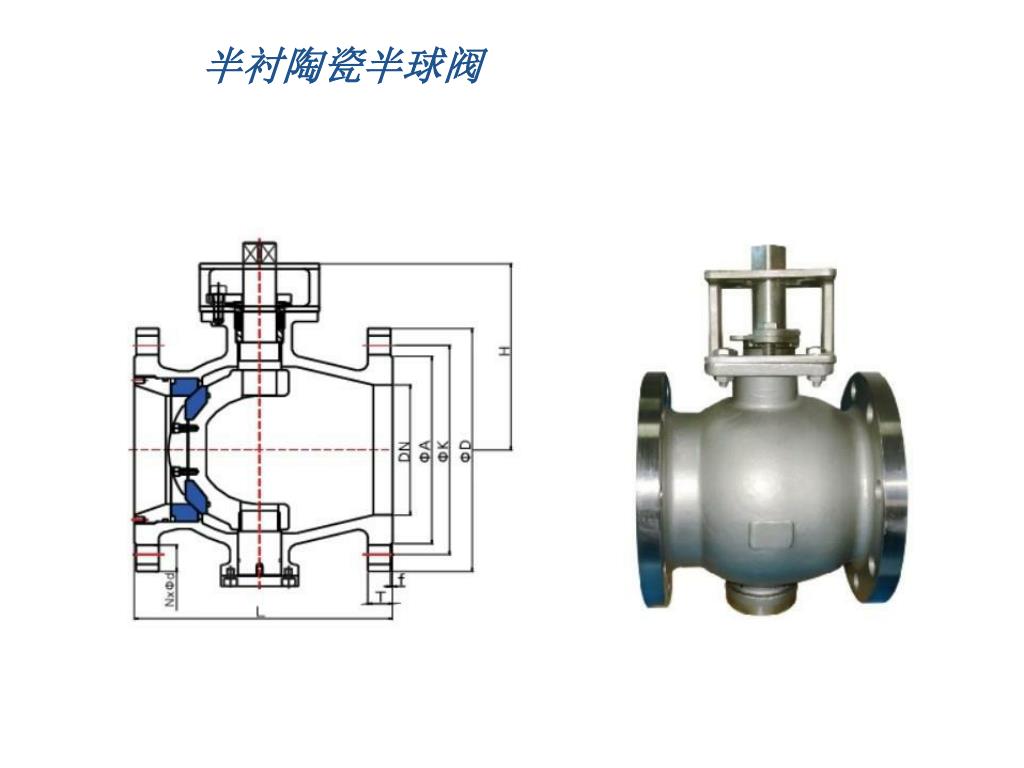

  19. 半衬陶瓷半球阀

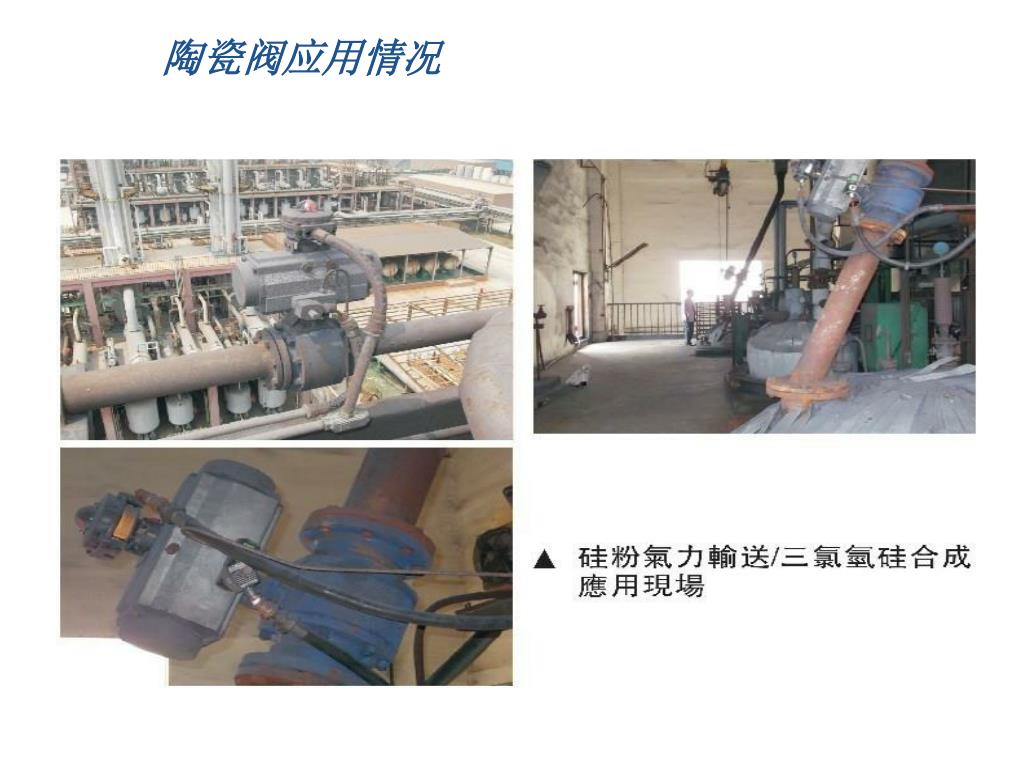

  20. 陶瓷阀应用情况

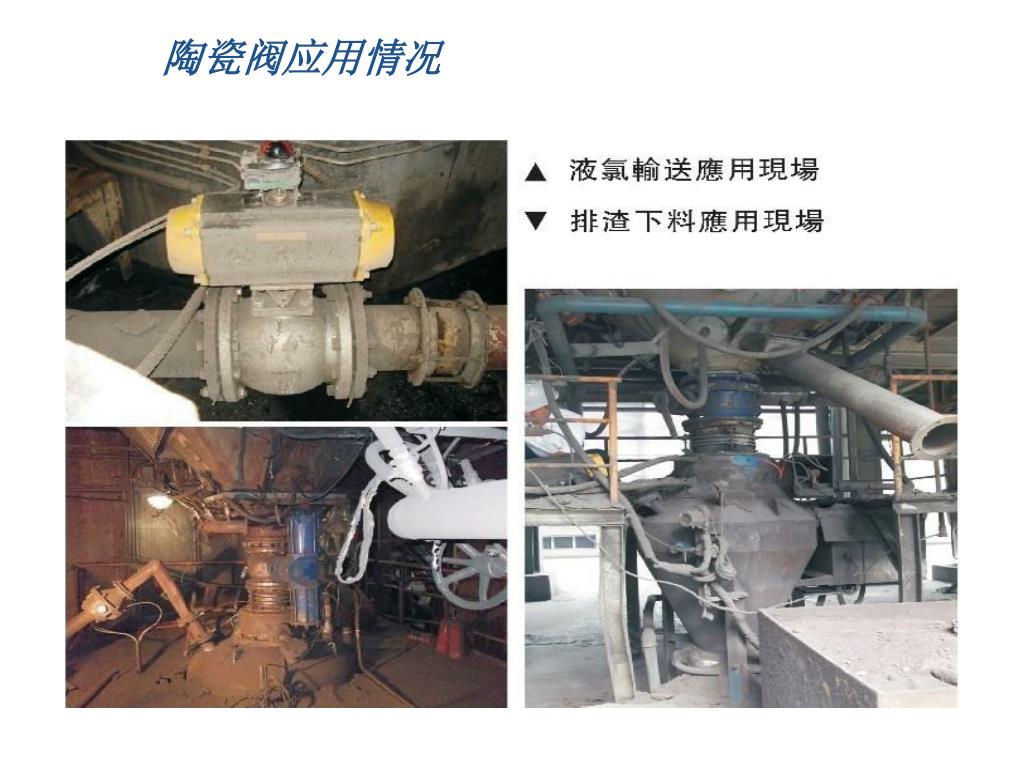

  21. 陶瓷阀应用情况

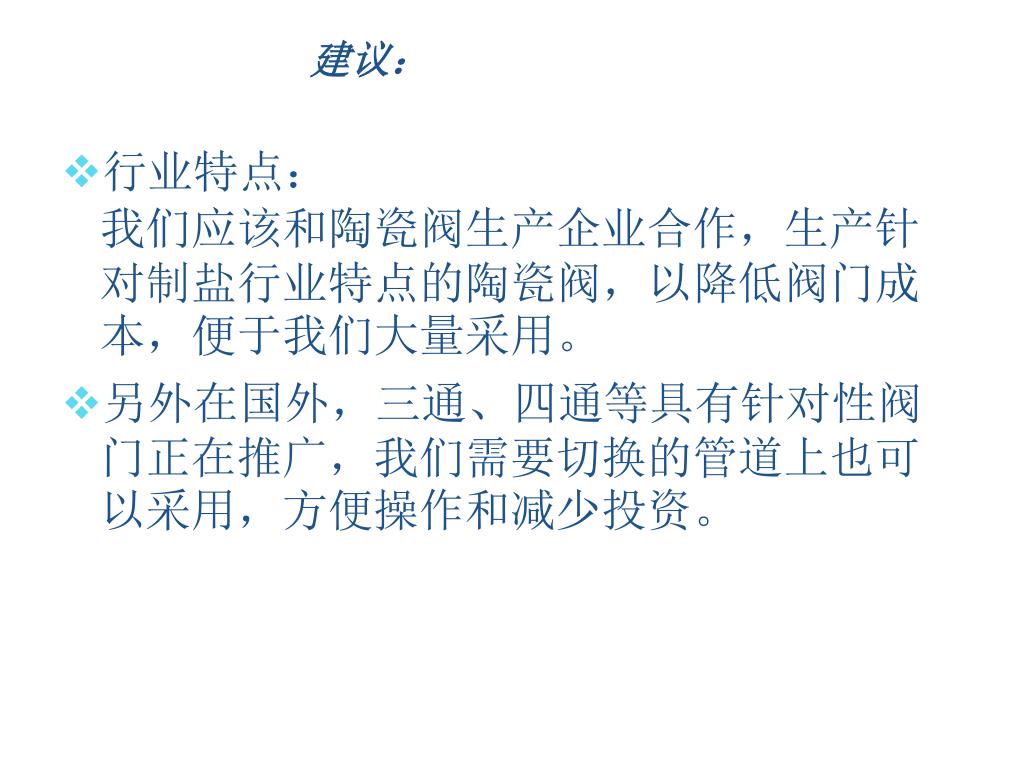

  22. 建议： • 行业特点： 我们应该和陶瓷阀生产企业合作，生产针对制盐行业特点的陶瓷阀，以降低阀门成本，便于我们大量采用。 • 另外在国外，三通、四通等具有针对性阀门正在推广，我们需要切换的管道上也可以采用，方便操作和减少投资。

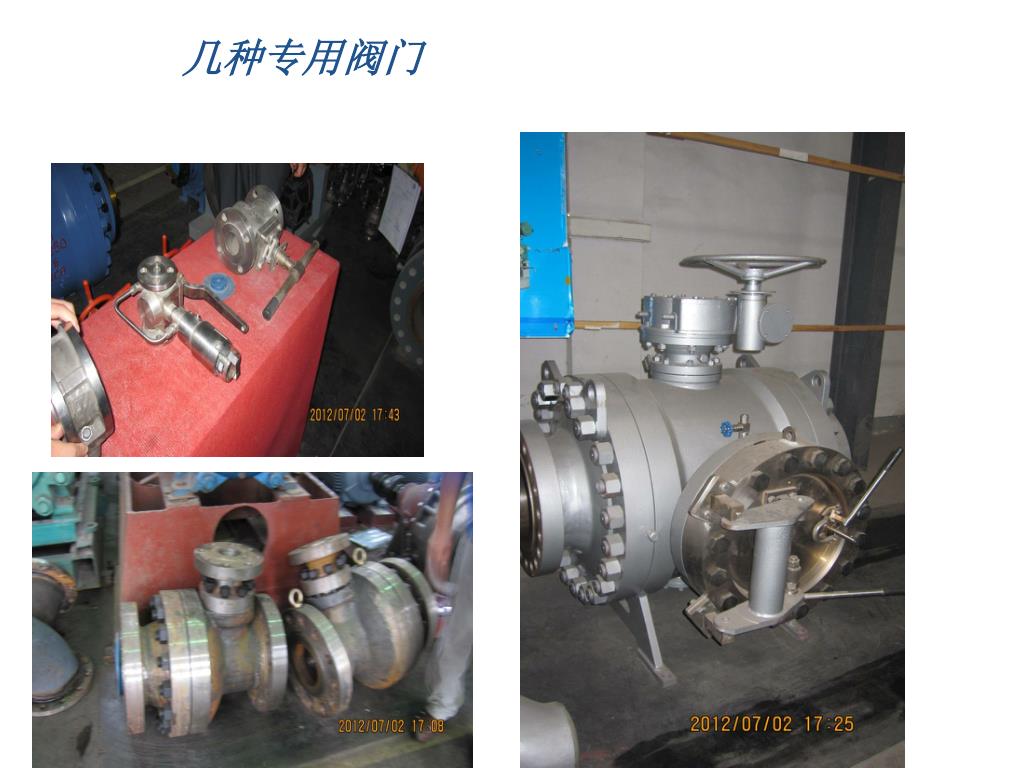

  23. 几种专用阀门

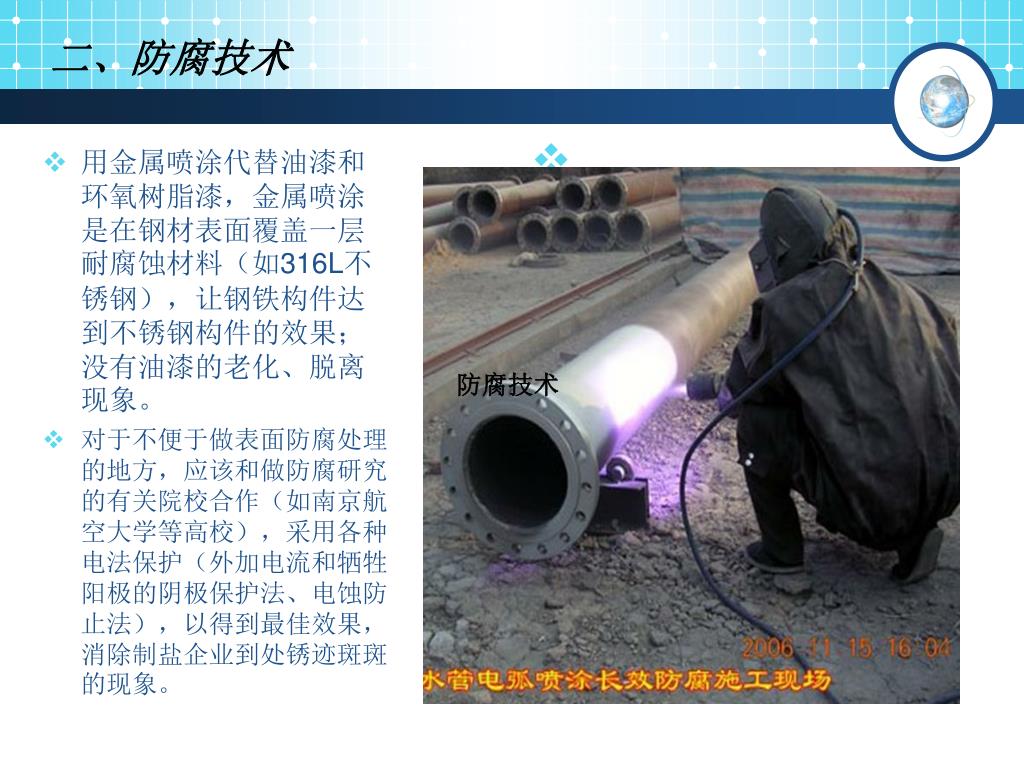

  24. 二、防腐技术 • 用金属喷涂代替油漆和环氧树脂漆，金属喷涂是在钢材表面覆盖一层耐腐蚀材料（如316L不锈钢），让钢铁构件达到不锈钢构件的效果；没有油漆的老化、脱离现象。 • 对于不便于做表面防腐处理的地方，应该和做防腐研究的有关院校合作（如南京航空大学等高校），采用各种电法保护（外加电流和牺牲阳极的阴极保护法、电蚀防止法），以得到最佳效果，消除制盐企业到处锈迹斑斑的现象。 防腐技术

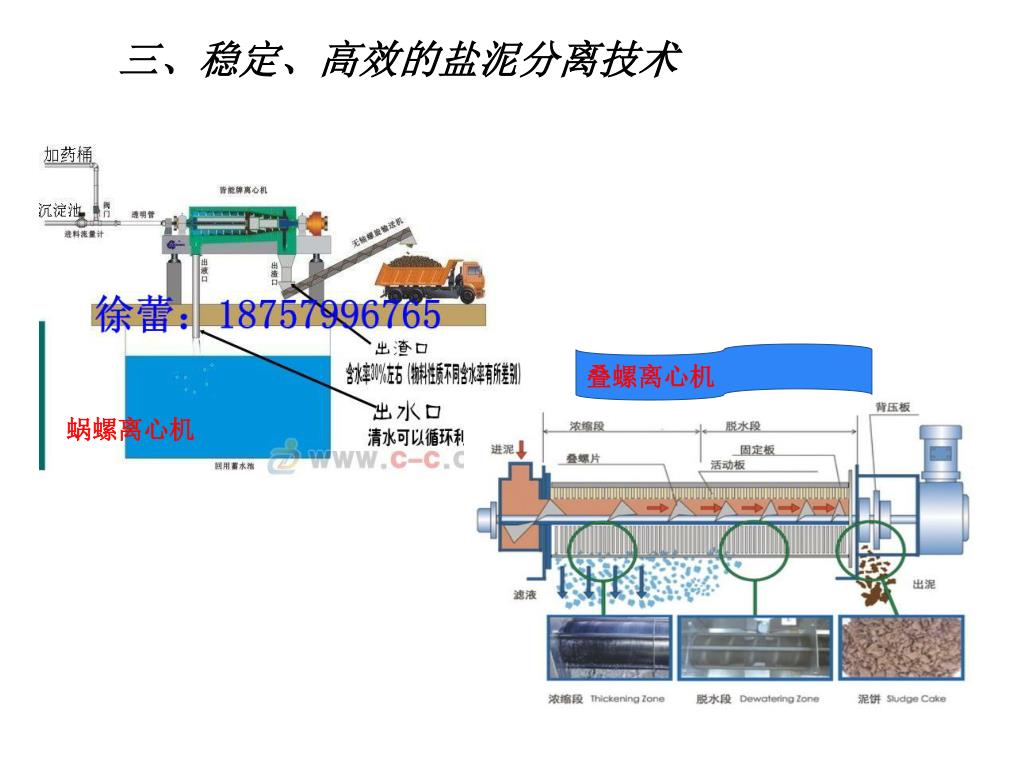

  25. 三、稳定、高效的盐泥分离技术 叠螺离心机 蜗螺离心机

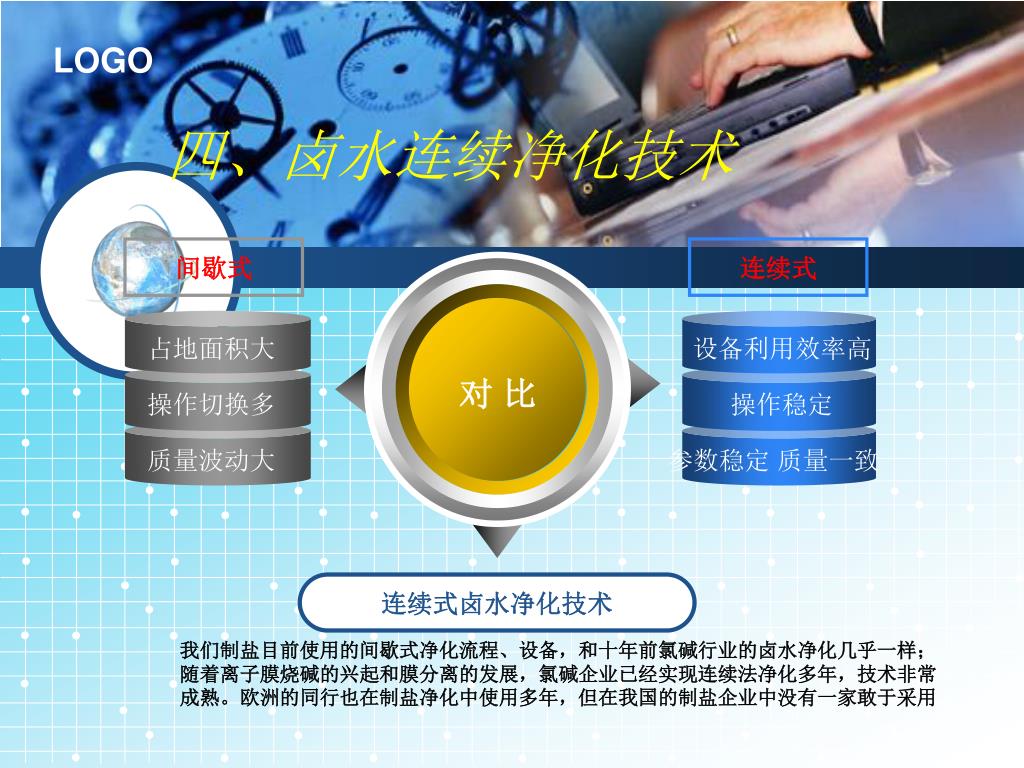

  26. 占地面积大 设备利用效率高 对 比 操作切换多 操作稳定 质量波动大 参数稳定 质量一致 连续式卤水净化技术 间歇式 连续式 四、卤水连续净化技术 我们制盐目前使用的间歇式净化流程、设备，和十年前氯碱行业的卤水净化几乎一样；随着离子膜烧碱的兴起和膜分离的发展，氯碱企业已经实现连续法净化多年，技术非常成熟。欧洲的同行也在制盐净化中使用多年，但在我国的制盐企业中没有一家敢于采用

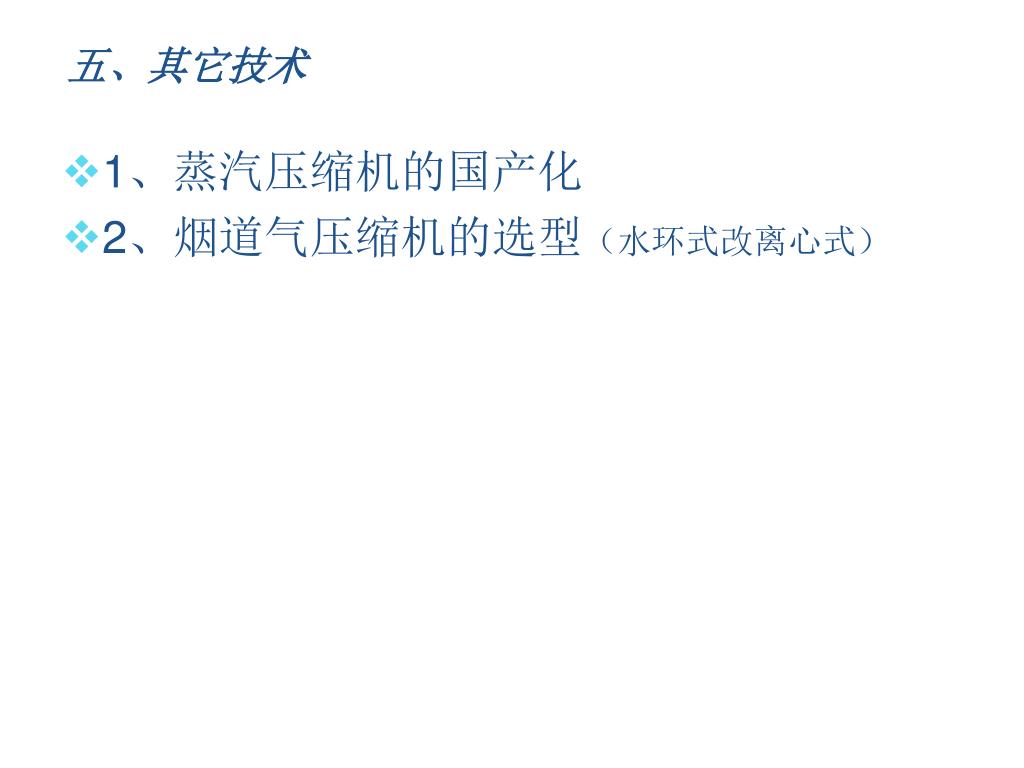

  27. 五、其它技术 • 1、蒸汽压缩机的国产化 • 2、烟道气压缩机的选型（水环式改离心式）

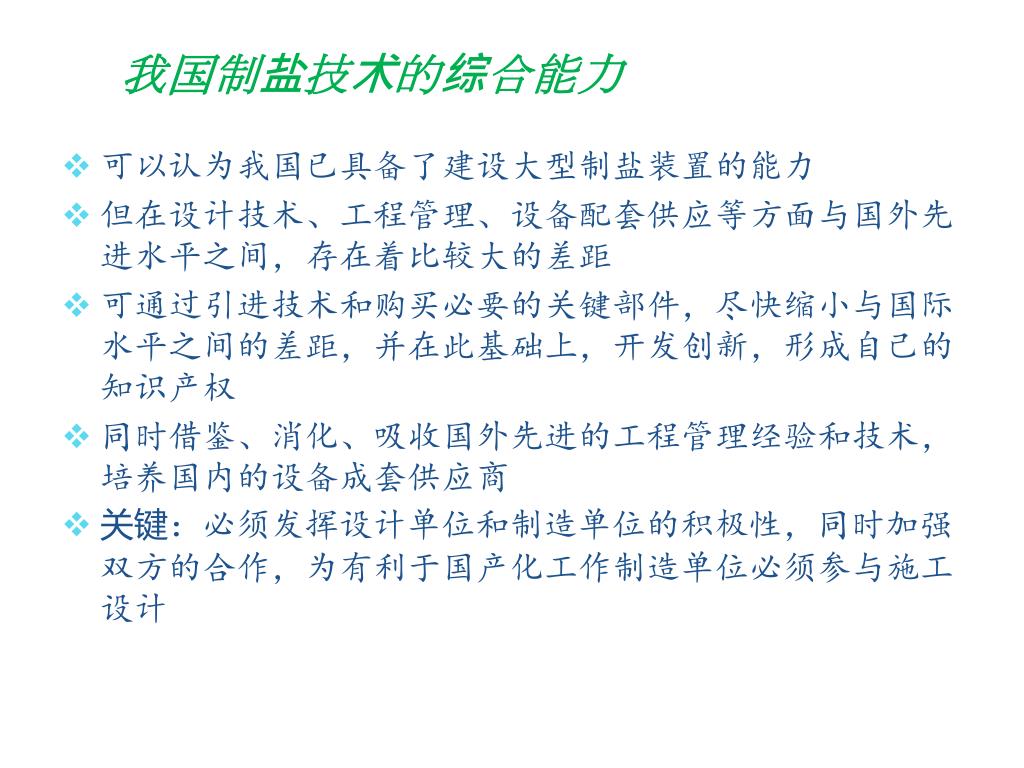

  28. 我国制盐技术的综合能力 • 可以认为我国已具备了建设大型制盐装置的能力 • 但在设计技术、工程管理、设备配套供应等方面与国外先进水平之间，存在着比较大的差距 • 可通过引进技术和购买必要的关键部件，尽快缩小与国际水平之间的差距，并在此基础上，开发创新，形成自己的知识产权 • 同时借鉴、消化、吸收国外先进的工程管理经验和技术，培养国内的设备成套供应商 • 关键：必须发挥设计单位和制造单位的积极性，同时加强双方的合作，为有利于国产化工作制造单位必须参与施工设计

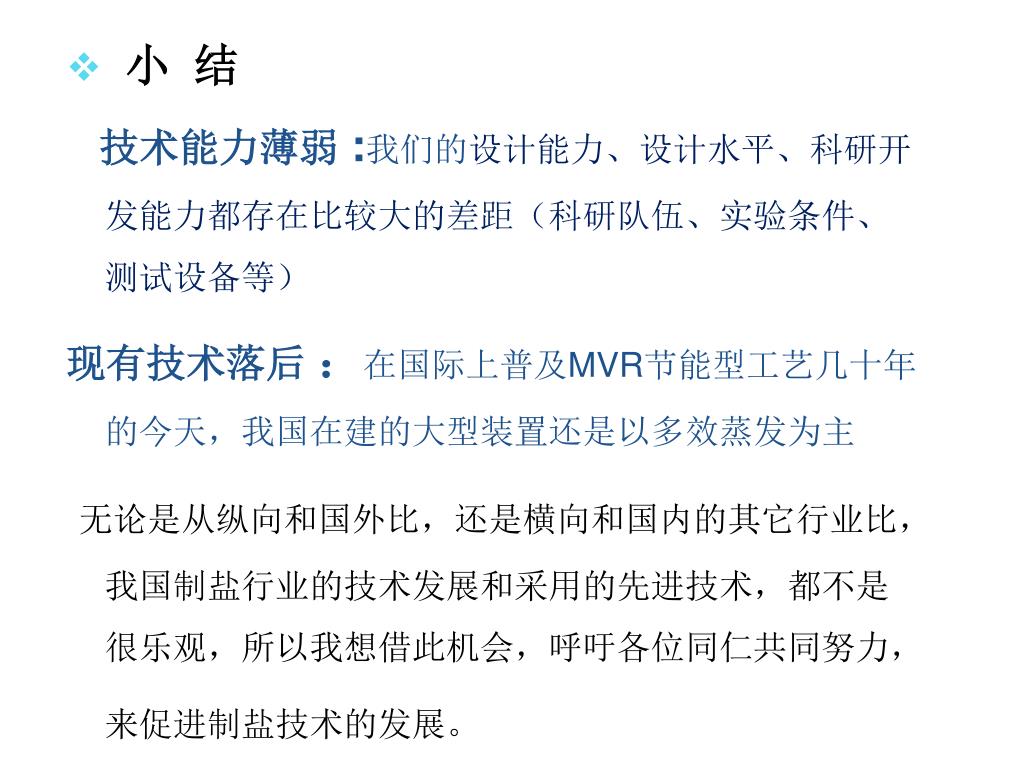

  29. 小 结 技术能力薄弱 :我们的设计能力、设计水平、科研开发能力都存在比较大的差距（科研队伍、实验条件、测试设备等） 现有技术落后 ：在国际上普及MVR节能型工艺几十年的今天，我国在建的大型装置还是以多效蒸发为主 无论是从纵向和国外比，还是横向和国内的其它行业比，我国制盐行业的技术发展和采用的先进技术，都不是很乐观，所以我想借此机会，呼吁各位同仁共同努力，来促进制盐技术的发展。

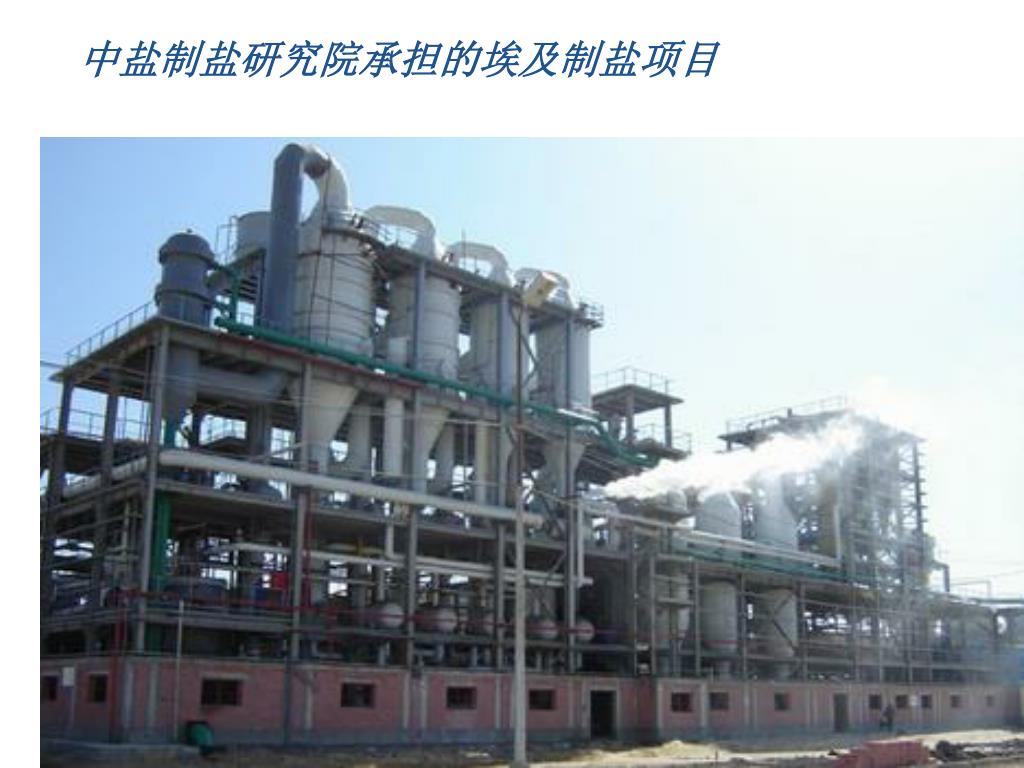

  30. 中盐制盐研究院承担的埃及制盐项目

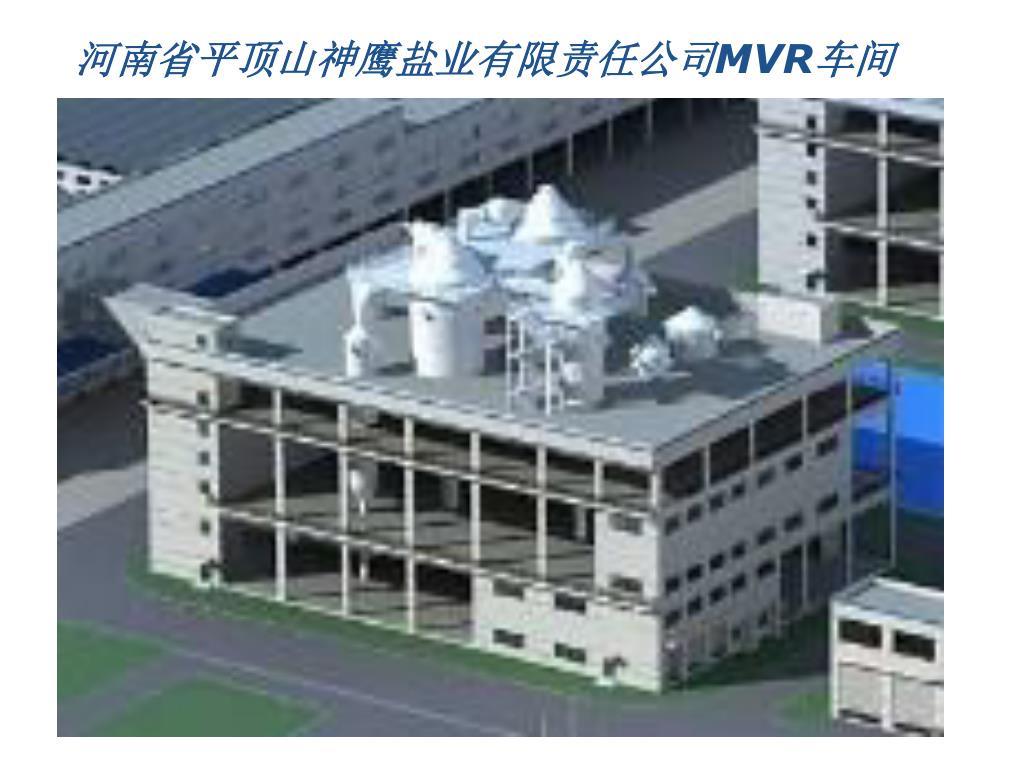

  31. 河南省平顶山神鹰盐业有限责任公司MVR车间

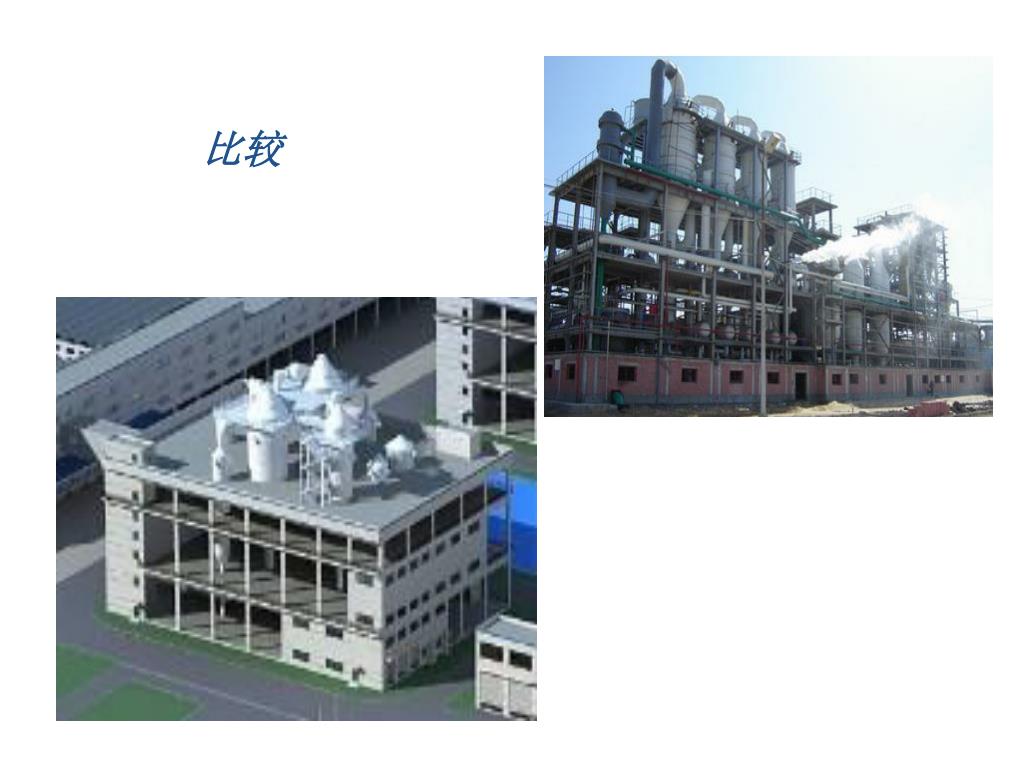

  32. 比较

  33. 谢谢大家！ 刘奇 电话：15333751115 邮箱：liuq6112@126.com欢迎交流
