开采新技术 精品课程课件 • 矿井开采设计新技术

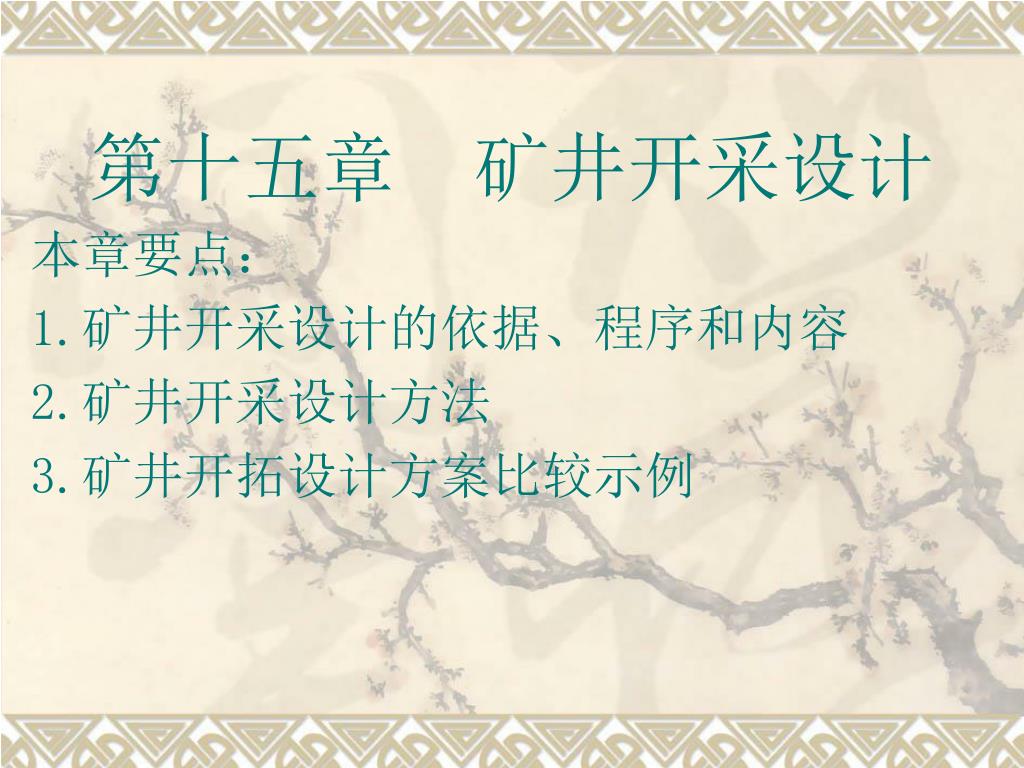

第十五章矿井开采设计 本章要点： 1.矿井开采设计的依据、程序和内容 2.矿井开采设计方法 3.矿井开拓设计方案比较示例

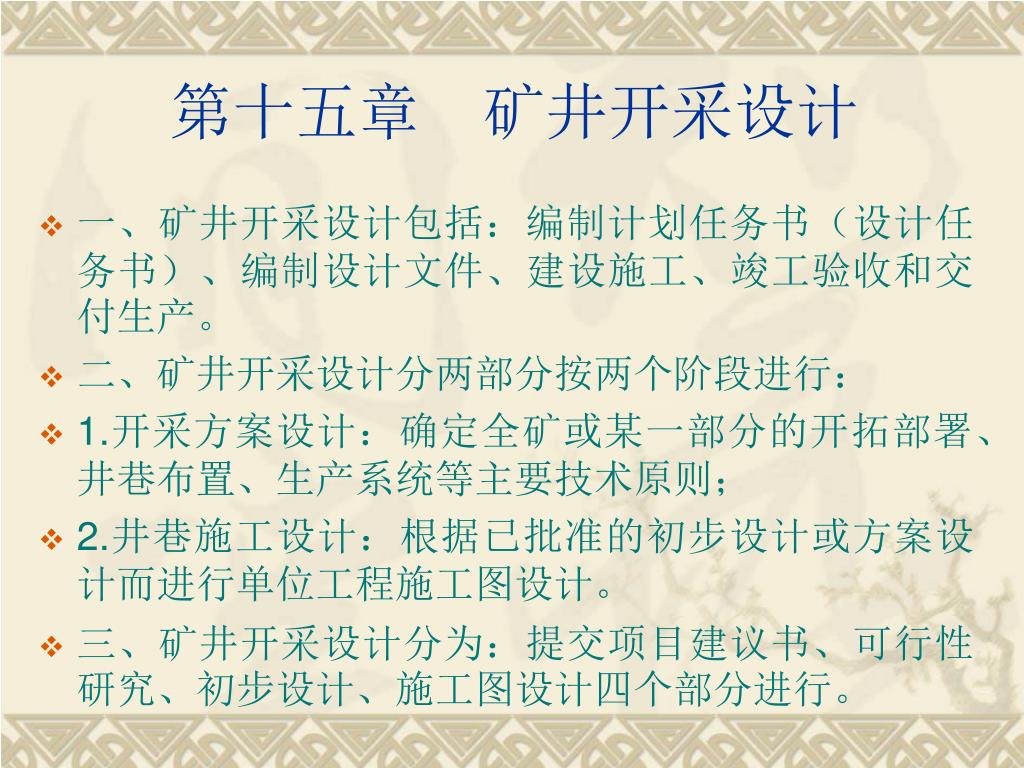

第十五章矿井开采设计 • 一、矿井开采设计包括：编制计划任务书（设计任务书）、编制设计文件、建设施工、竣工验收和交付生产。 • 二、矿井开采设计分两部分按两个阶段进行： • 1.开采方案设计：确定全矿或某一部分的开拓部署、井巷布置、生产系统等主要技术原则； • 2.井巷施工设计：根据已批准的初步设计或方案设计而进行单位工程施工图设计。 • 三、矿井开采设计分为：提交项目建议书、可行性研究、初步设计、施工图设计四个部分进行。

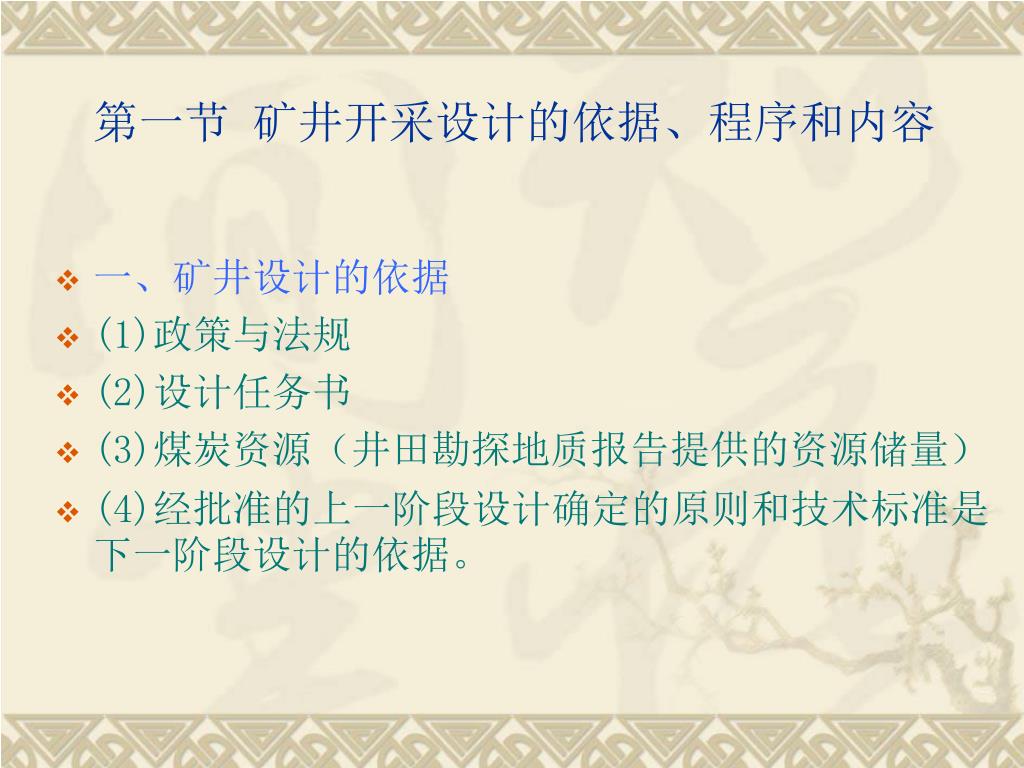

第一节矿井开采设计的依据、程序和内容 • 一、矿井设计的依据 • (1)政策与法规 • (2)设计任务书 • (3)煤炭资源（井田勘探地质报告提供的资源储量） • (4)经批准的上一阶段设计确定的原则和技术标准是下一阶段设计的依据。

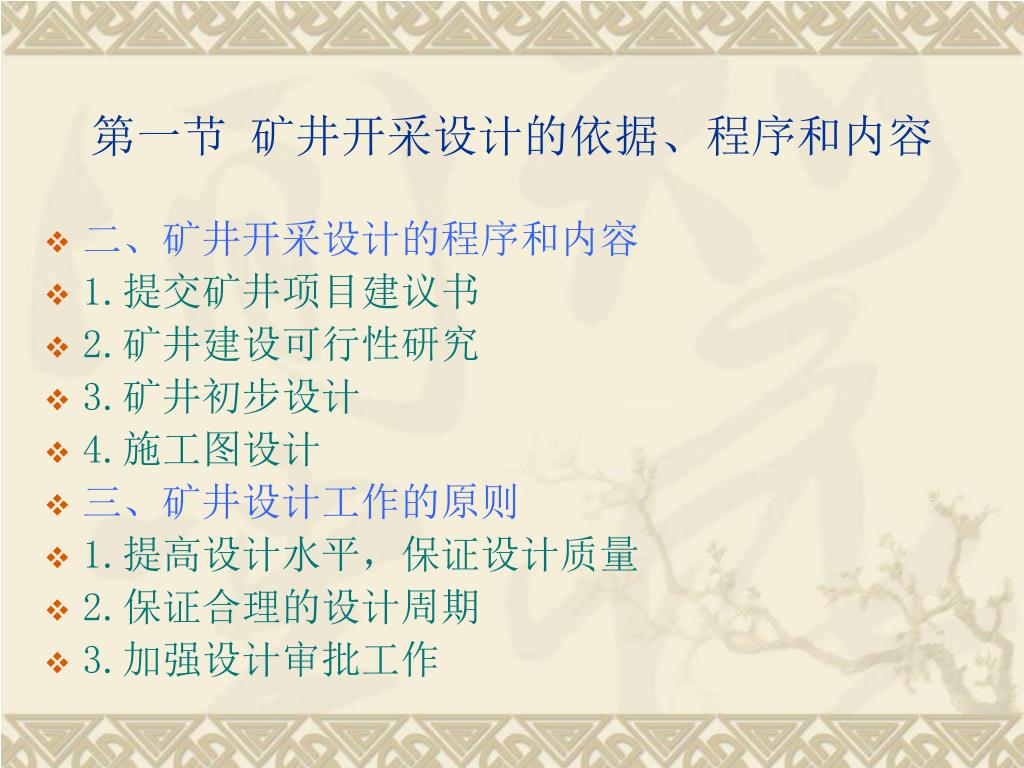

第一节矿井开采设计的依据、程序和内容 • 二、矿井开采设计的程序和内容 • 1.提交矿井项目建议书 • 2.矿井建设可行性研究 • 3.矿井初步设计 • 4.施工图设计 • 三、矿井设计工作的原则 • 1.提高设计水平，保证设计质量 • 2.保证合理的设计周期 • 3.加强设计审批工作

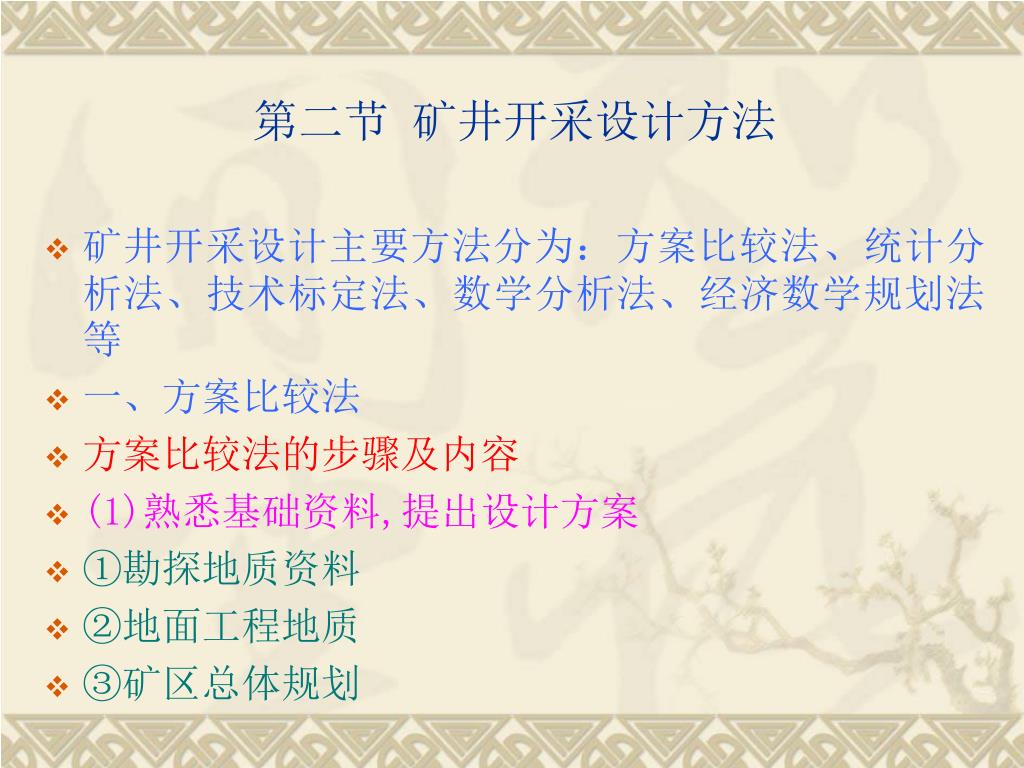

第二节矿井开采设计方法 • 矿井开采设计主要方法分为：方案比较法、统计分析法、技术标定法、数学分析法、经济数学规划法等 • 一、方案比较法 • 方案比较法的步骤及内容 • (1)熟悉基础资料,提出设计方案 • ①勘探地质资料 • ②地面工程地质 • ③矿区总体规划

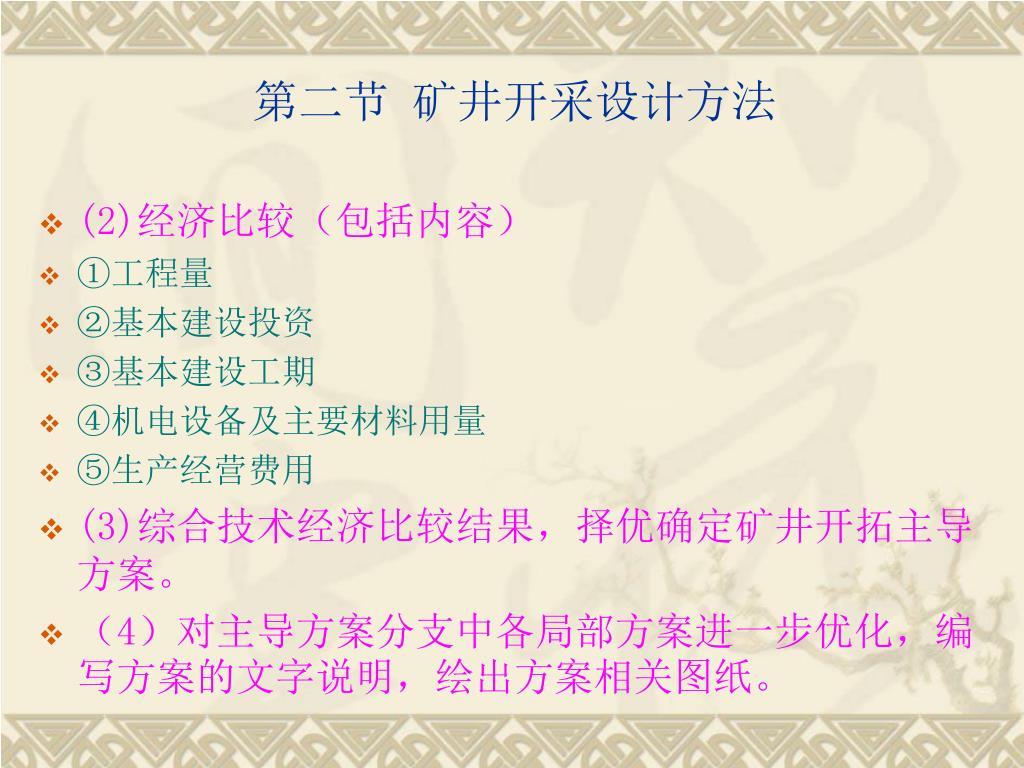

第二节矿井开采设计方法 • (2)经济比较（包括内容） • ①工程量 • ②基本建设投资 • ③基本建设工期 • ④机电设备及主要材料用量 • ⑤生产经营费用 • (3)综合技术经济比较结果，择优确定矿井开拓主导方案。 • （4）对主导方案分支中各局部方案进一步优化，编写方案的文字说明，绘出方案相关图纸。

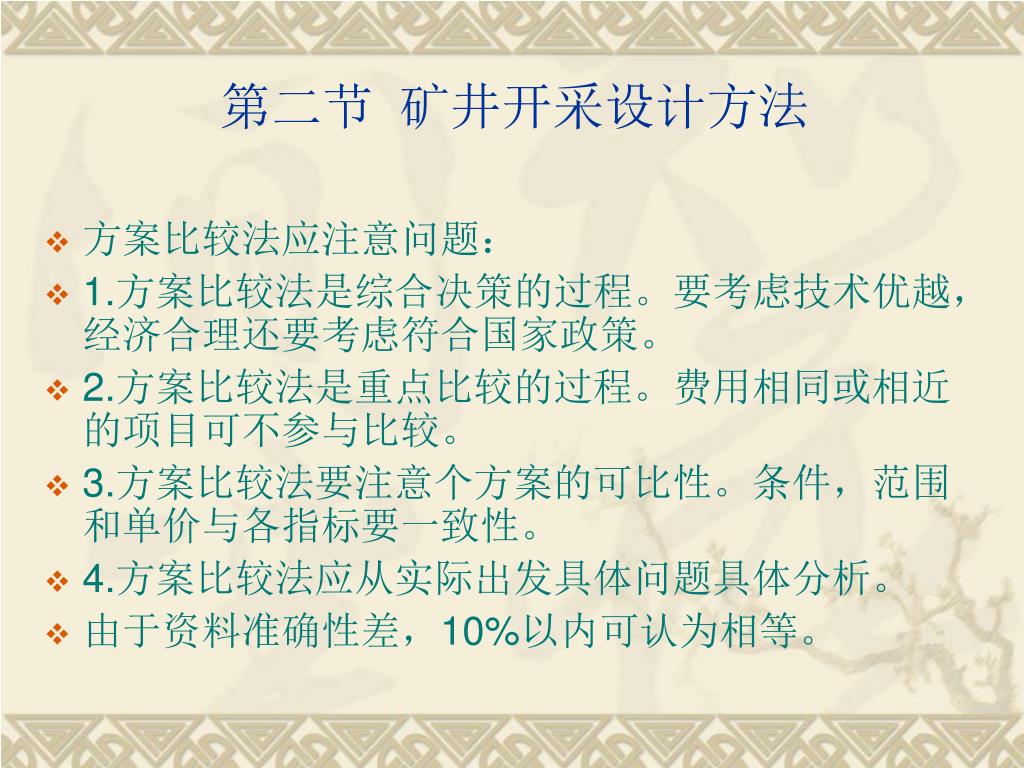

第二节矿井开采设计方法 • 方案比较法应注意问题： • 1.方案比较法是综合决策的过程。要考虑技术优越，经济合理还要考虑符合国家政策。 • 2.方案比较法是重点比较的过程。费用相同或相近的项目可不参与比较。 • 3.方案比较法要注意个方案的可比性。条件，范围和单价与各指标要一致性。 • 4.方案比较法应从实际出发具体问题具体分析。 • 由于资料准确性差，10%以内可认为相等。

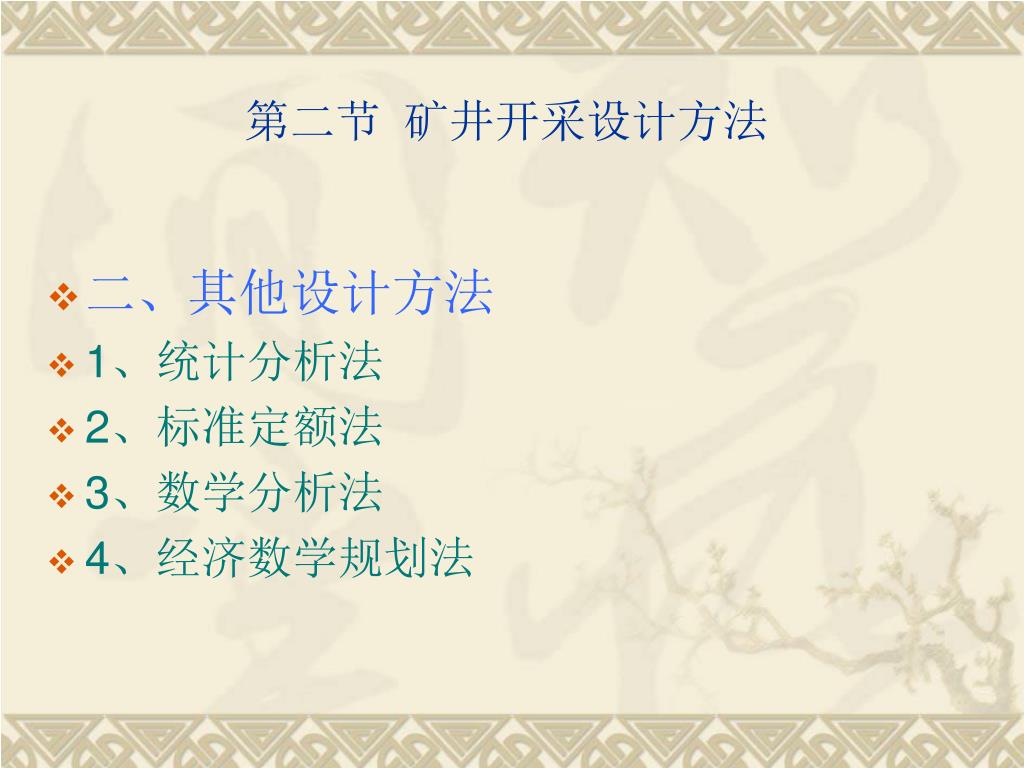

第二节矿井开采设计方法 • 二、其他设计方法 • 1、统计分析法 • 2、标准定额法 • 3、数学分析法 • 4、经济数学规划法

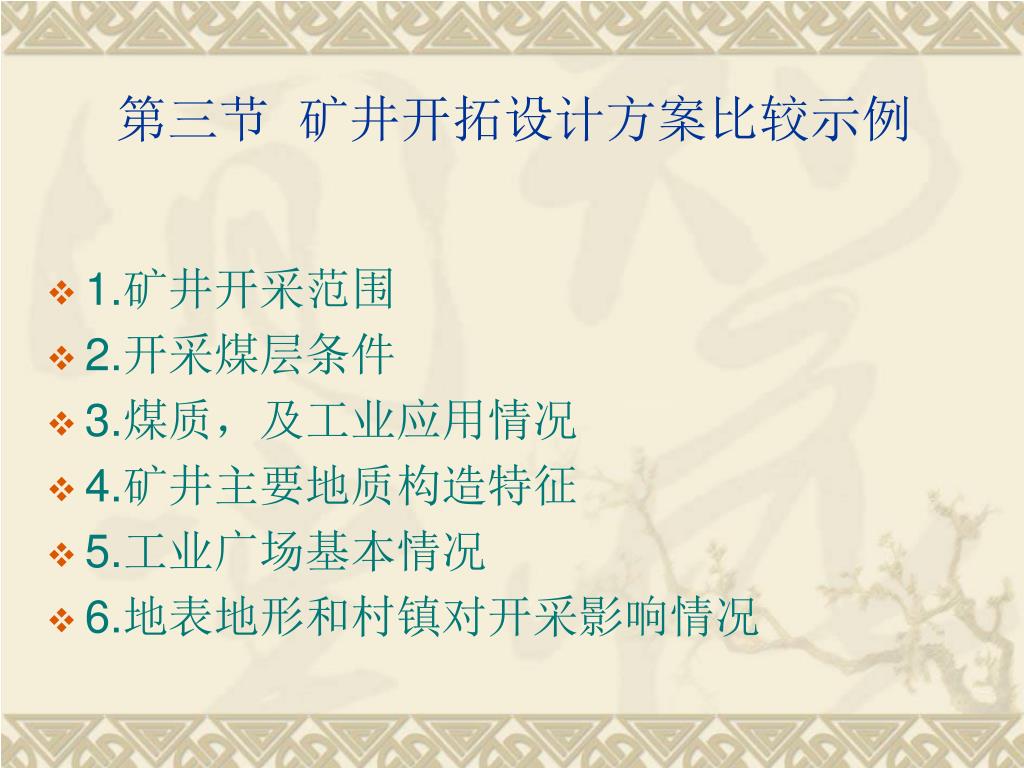

第三节矿井开拓设计方案比较示例 • 1.矿井开采范围 • 2.开采煤层条件 • 3.煤质，及工业应用情况 • 4.矿井主要地质构造特征 • 5.工业广场基本情况 • 6.地表地形和村镇对开采影响情况

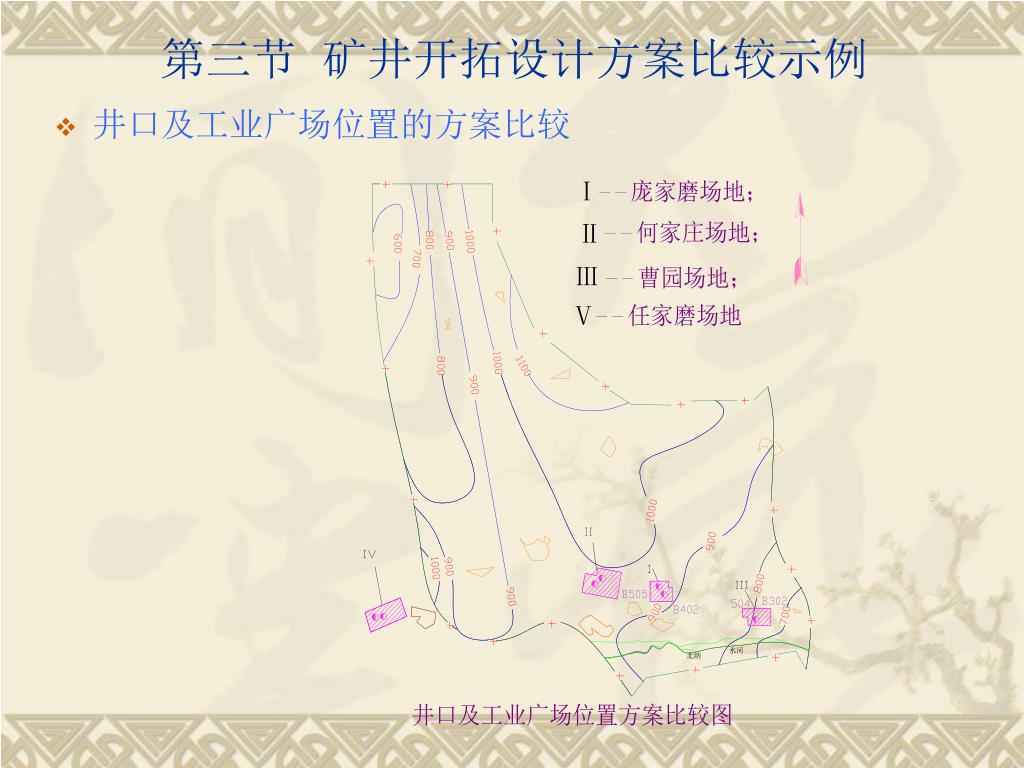

第三节矿井开拓设计方案比较示例 • 井口及工业广场位置的方案比较

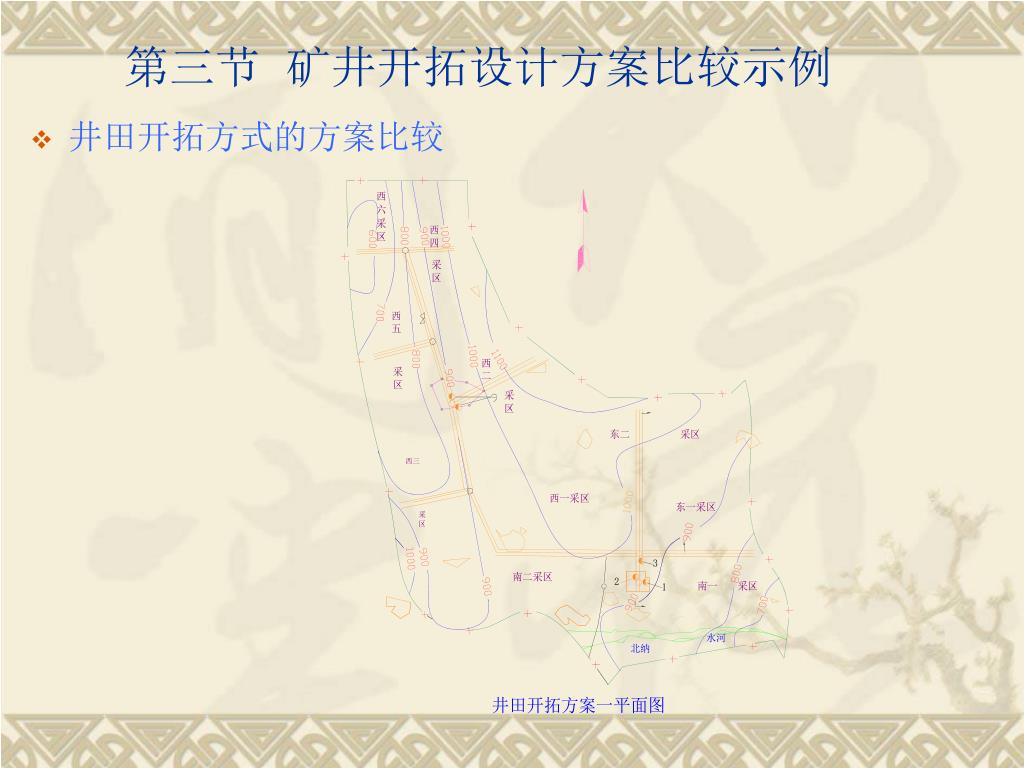

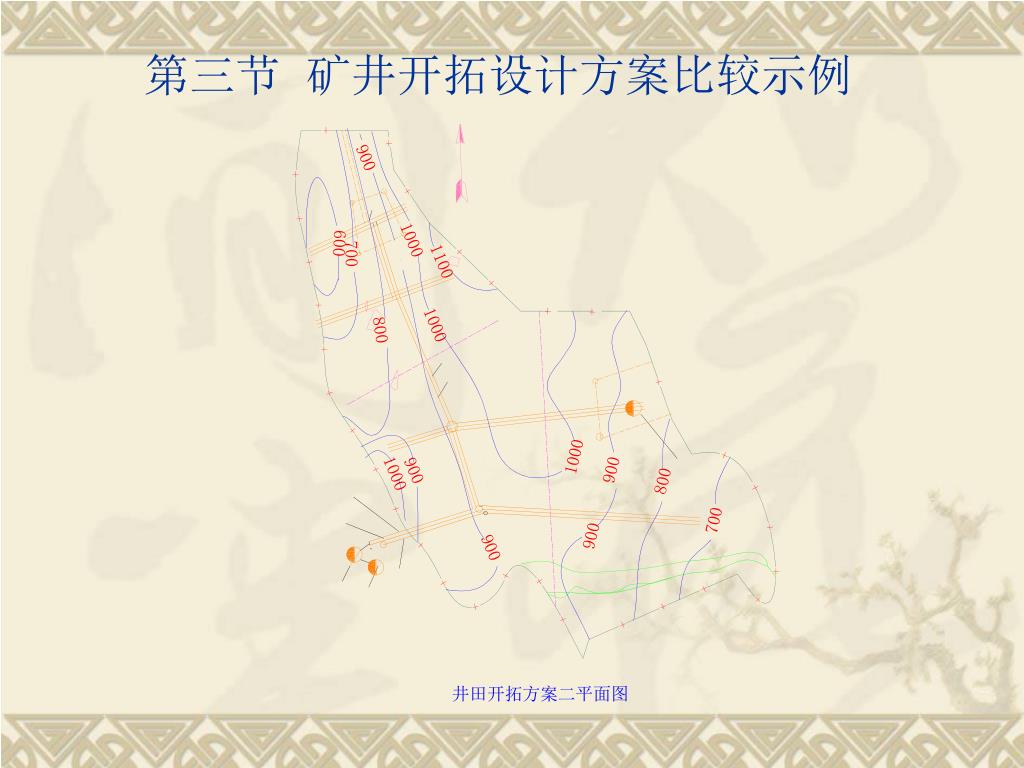

第三节矿井开拓设计方案比较示例 • 井田开拓方式的方案比较

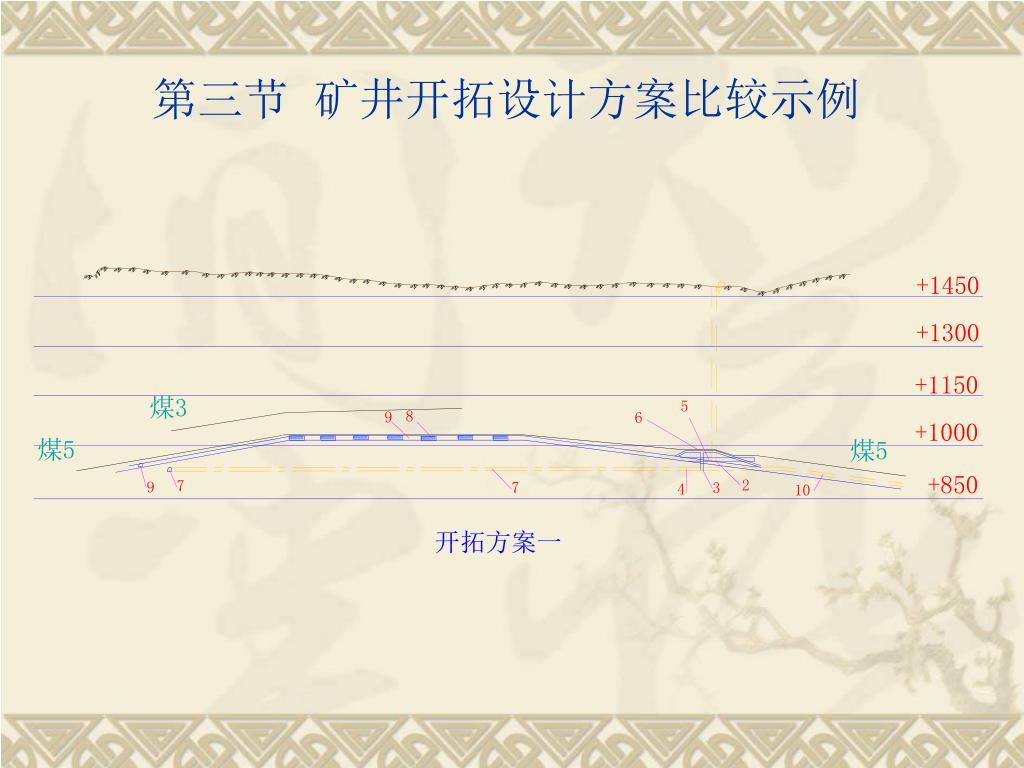

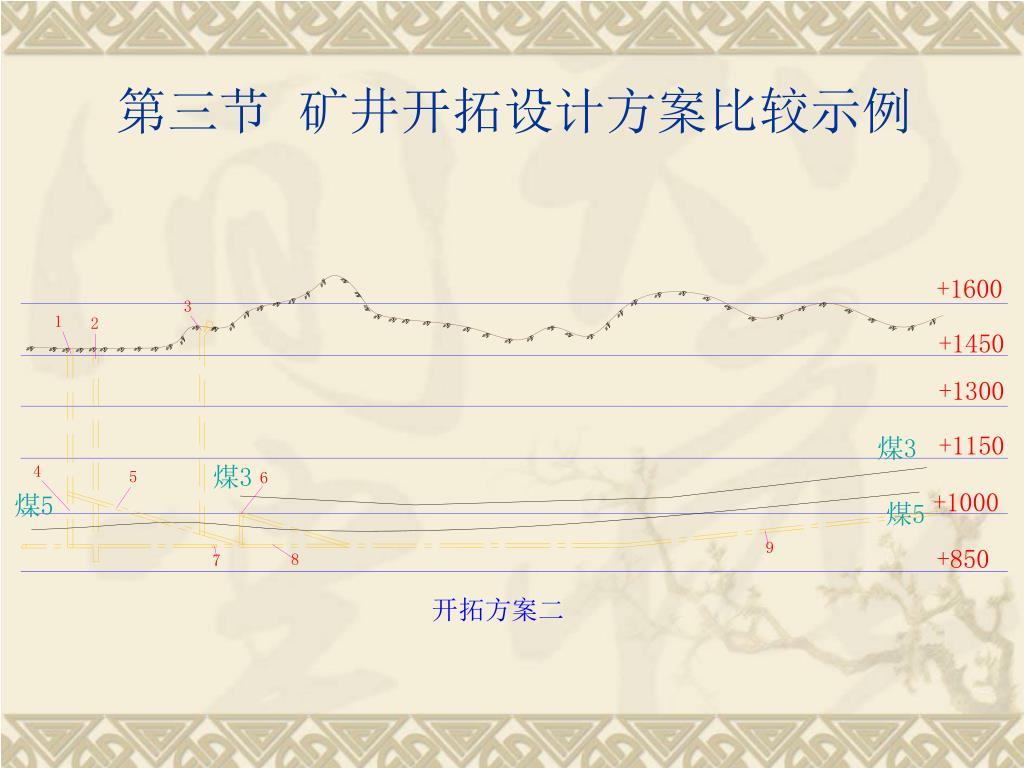

第三节矿井开拓设计方案比较示例

各方案工程量投资比较 各方案工程量投资比例表

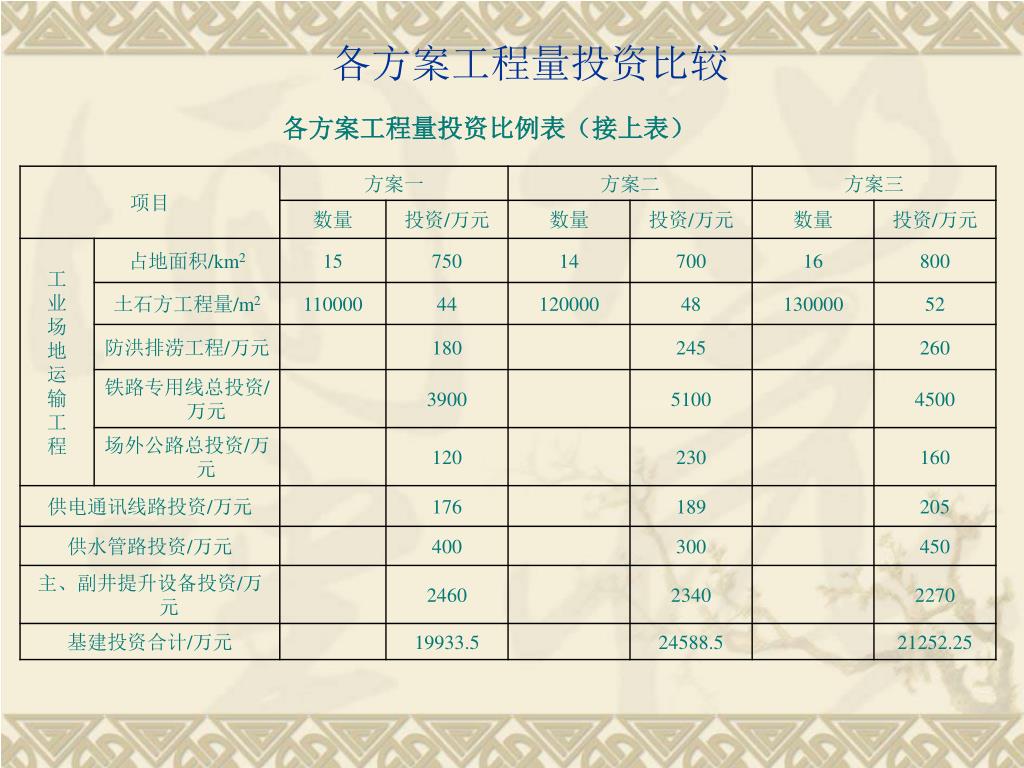

各方案工程量投资比较 各方案工程量投资比例表（接上表）

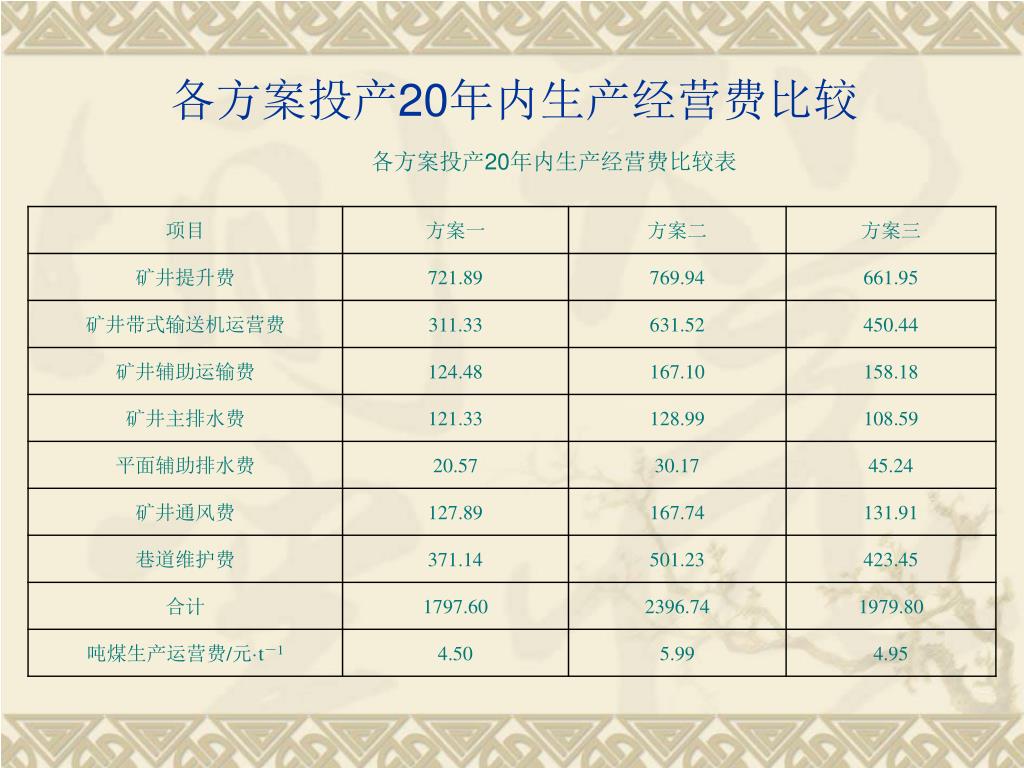

各方案投产20年内生产经营费比较 各方案投产20年内生产经营费比较表

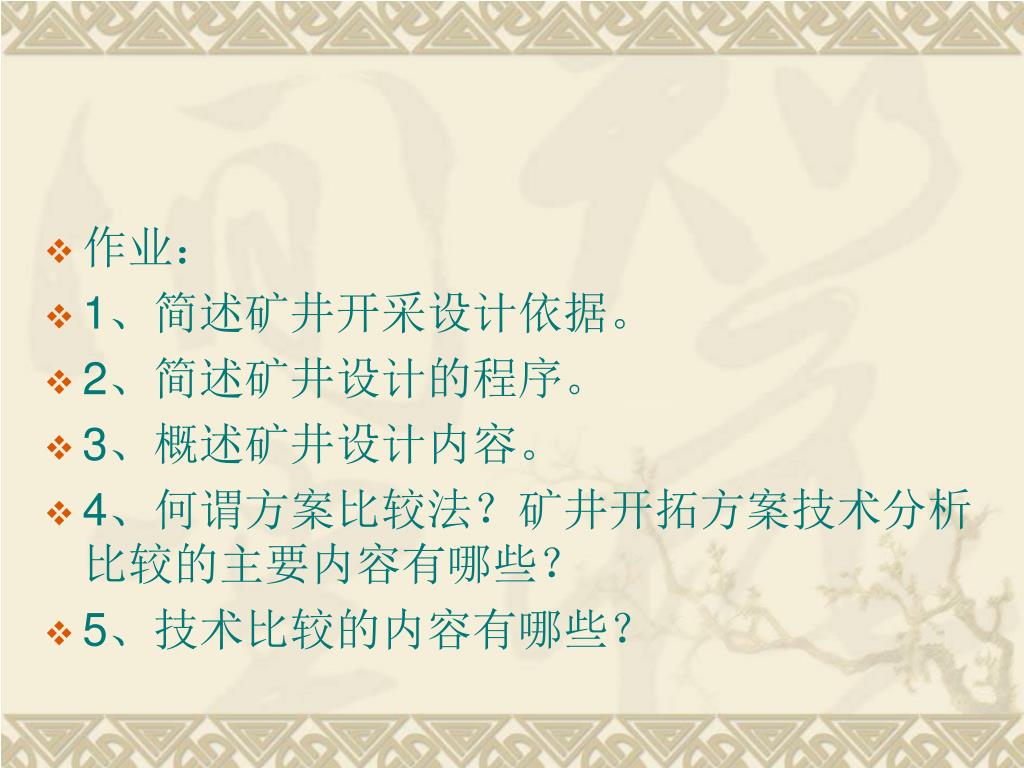

作业： • 1、简述矿井开采设计依据。 • 2、简述矿井设计的程序。 • 3、概述矿井设计内容。 • 4、何谓方案比较法？矿井开拓方案技术分析比较的主要内容有哪些？ • 5、技术比较的内容有哪些？
