第五节蚕丝织物防拔染印花

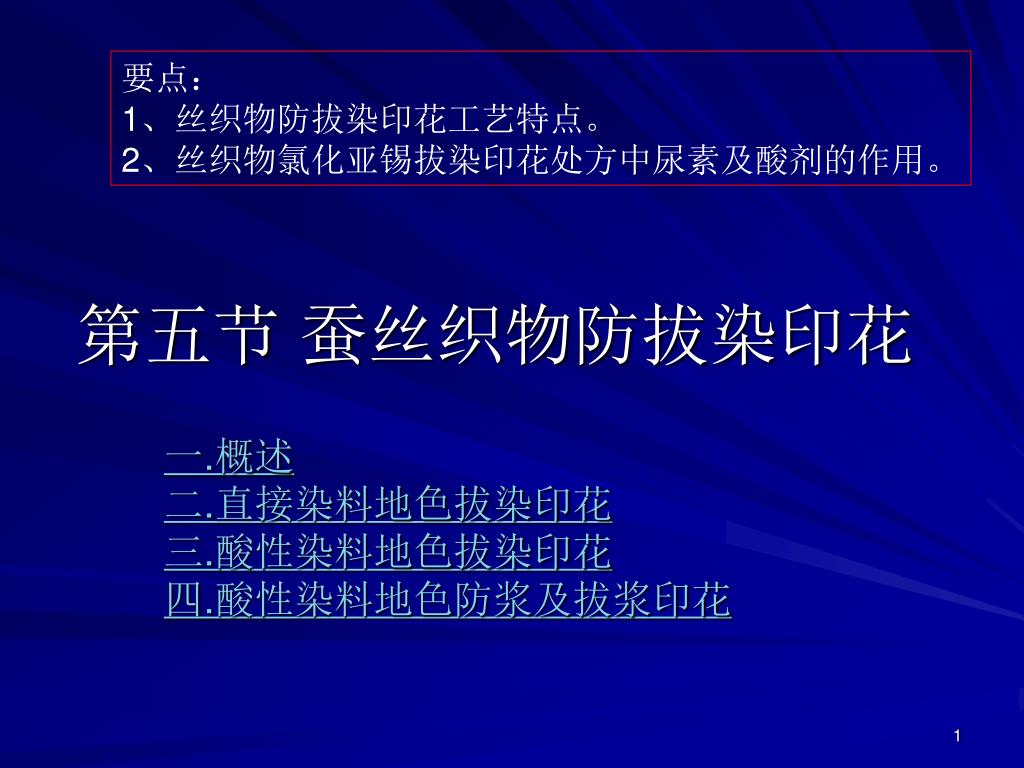

要点： 1、丝织物防拔染印花工艺特点。 2、丝织物氯化亚锡拔染印花处方中尿素及酸剂的作用。第五节蚕丝织物防拔染印花一.概述二.直接染料地色拔染印花三.酸性染料地色拔染印花四.酸性染料地色防浆及拔浆印花

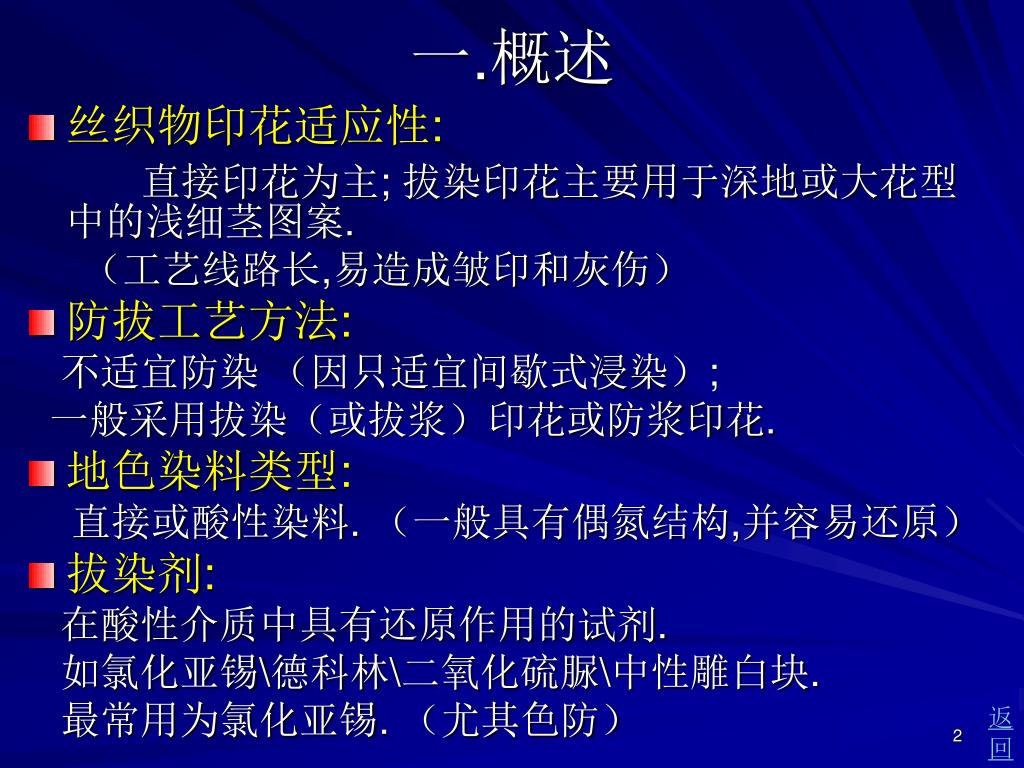

一.概述 • 丝织物印花适应性: 直接印花为主; 拔染印花主要用于深地或大花型中的浅细茎图案. （工艺线路长,易造成皱印和灰伤） • 防拔工艺方法: 不适宜防染（因只适宜间歇式浸染）; 一般采用拔染（或拔浆）印花或防浆印花. • 地色染料类型: 直接或酸性染料. （一般具有偶氮结构,并容易还原） • 拔染剂: 在酸性介质中具有还原作用的试剂. 如氯化亚锡\德科林\二氧化硫脲\中性雕白块. 最常用为氯化亚锡. （尤其色防）返回

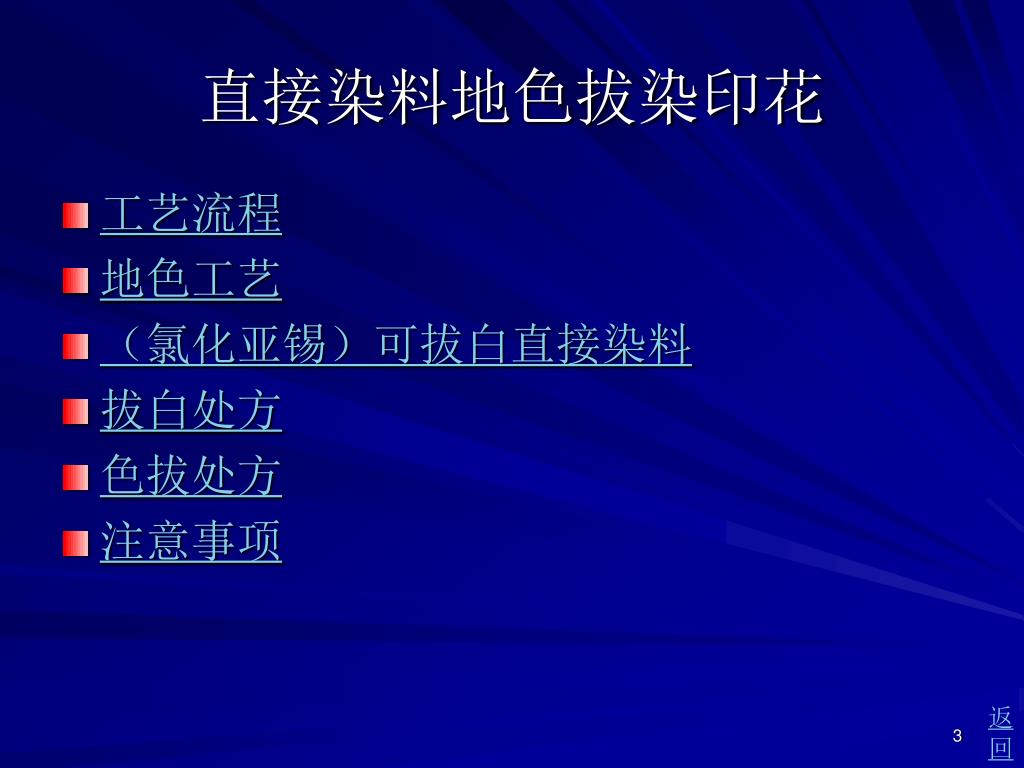

直接染料地色拔染印花 • 工艺流程 • 地色工艺 • （氯化亚锡）可拔白直接染料 • 拔白处方 • 色拔处方 • 注意事项返回

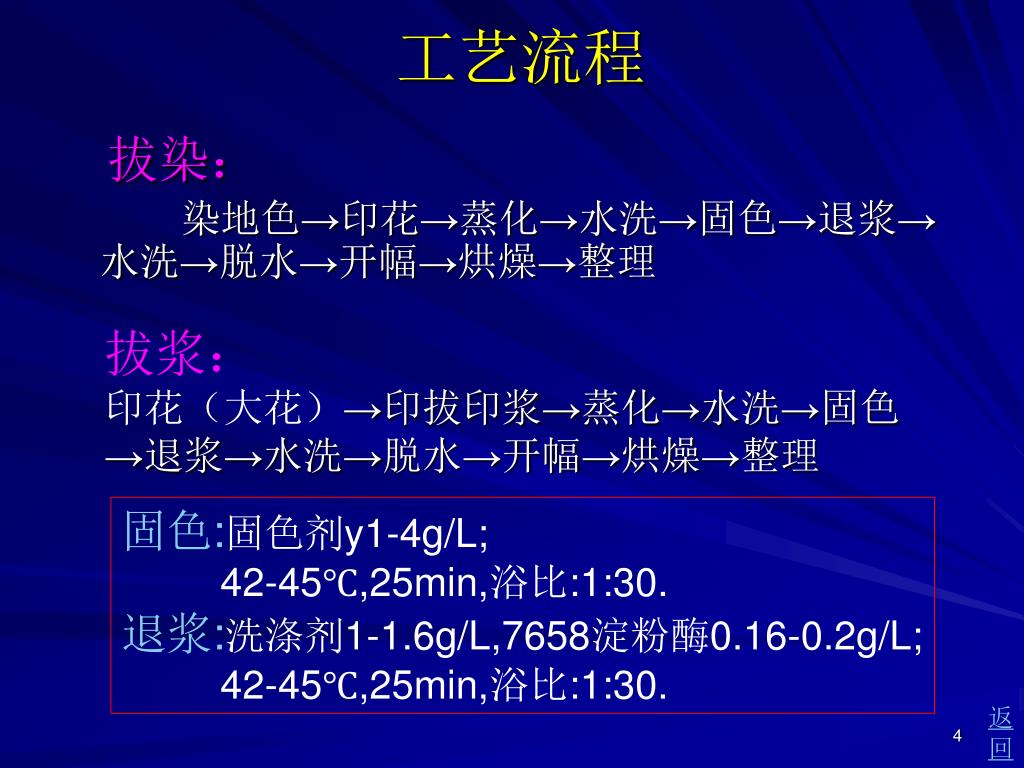

工艺流程 拔染：　　　染地色→印花→蒸化→水洗→固色→退浆→水洗→脱水→开幅→烘燥→整理拔浆：印花（大花）→印拔印浆→蒸化→水洗→固色→退浆→水洗→脱水→开幅→烘燥→整理固色:固色剂y1-4g/L; 42-45℃,25min,浴比:1:30. 退浆:洗涤剂1-1.6g/L,7658淀粉酶0.16-0.2g/L; 42-45℃,25min,浴比:1:30. 返回

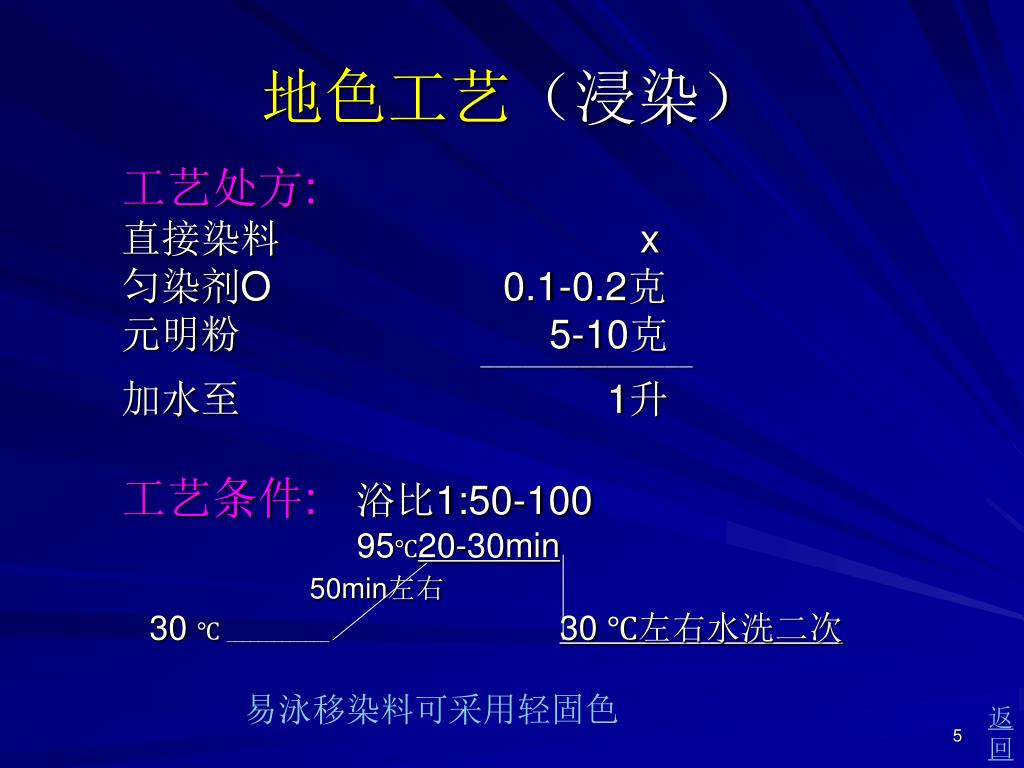

地色工艺（浸染） 工艺处方: 直接染料　x 匀染剂O 0.1-0.2克元明粉 5-10克 ——————————————— 加水至　　 1升工艺条件:浴比1:50-100 95℃20-30min 50min左右 30 ℃_____________ 30 ℃左右水洗二次易泳移染料可采用轻固色返回

（氯化亚锡）可拔白直接染料 金黄直接耐晒橙F3G等红直接桃红G等天蓝直接湖蓝6B等藏青直接湖蓝6B\绿B\蚕丝拔染黑JA等墨绿直接绿B\湖蓝6B等咖啡直接棕BRS\红4BS等黑蚕丝拔染黑等注:1. 可应用易拔的酸性或中性染料拼地色. 2.直接染料禁用较多,可用适用新染料代替. 返回

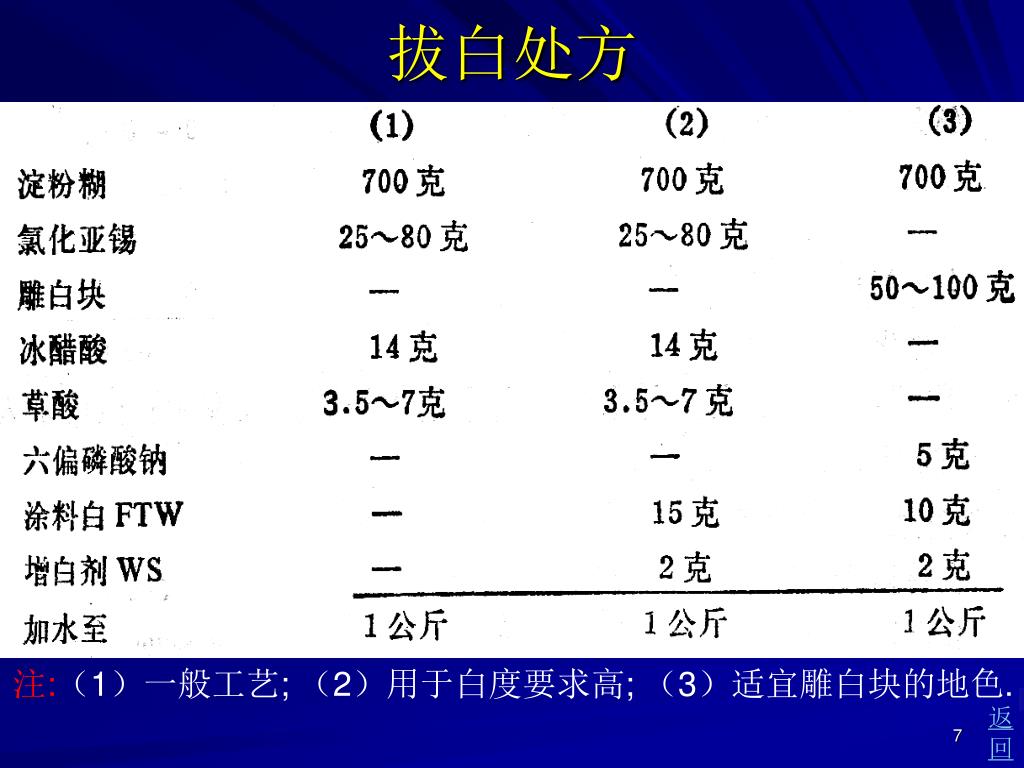

拔白处方 注:（1）一般工艺; （2）用于白度要求高; （3）适宜雕白块的地色. 返回

色拔处方 • 染料（耐氯化亚锡） x克 • 淀粉糊 660克 • 热冰醋酸 15克 • 草酸 3克 • 氯化亚锡 25-80克 —————————————————— • 加水至 1公斤耐氯化亚锡染料:直接耐晒黄RR\黄RT\蓝FFRL\酸性桃红BN\ 艳蓝5GM\碱性（盐基）黄O\玫瑰红6GDN等. 返回

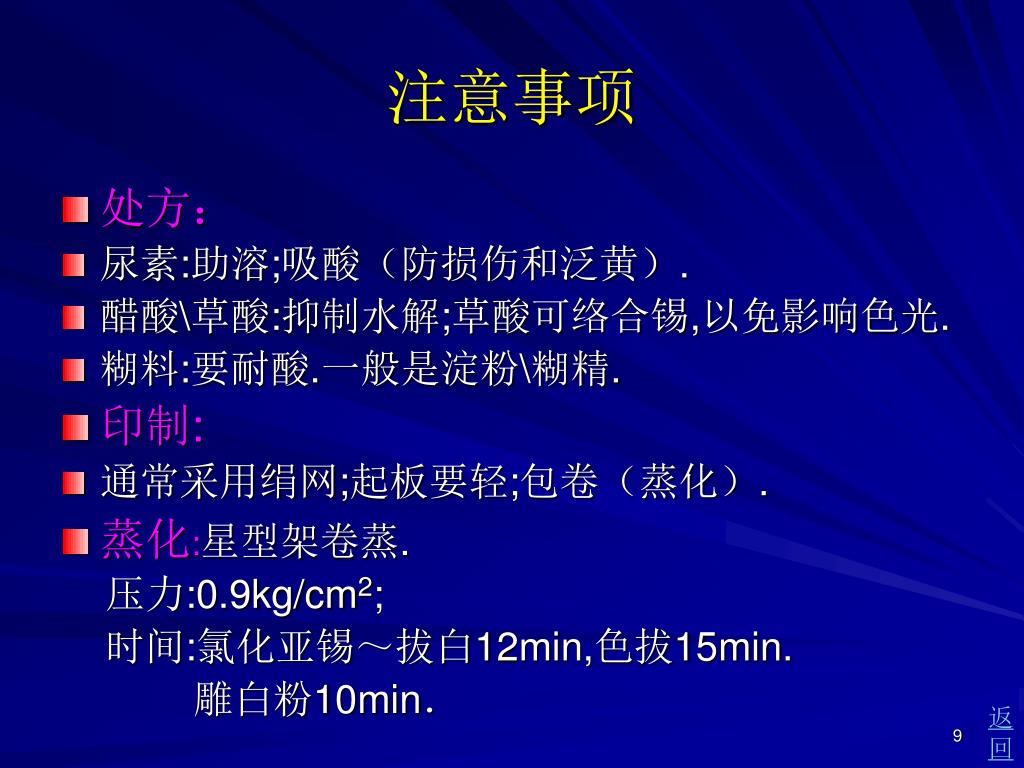

注意事项 • 处方： • 尿素:助溶;吸酸（防损伤和泛黄）. • 醋酸\草酸:抑制水解;草酸可络合锡,以免影响色光. • 糊料:要耐酸.一般是淀粉\糊精. • 印制: • 通常采用绢网;起板要轻;包卷（蒸化）. • 蒸化:星型架卷蒸. 压力:0.9kg/cm2; 时间:氯化亚锡～拔白12min,色拔15min. 雕白粉10min．返回

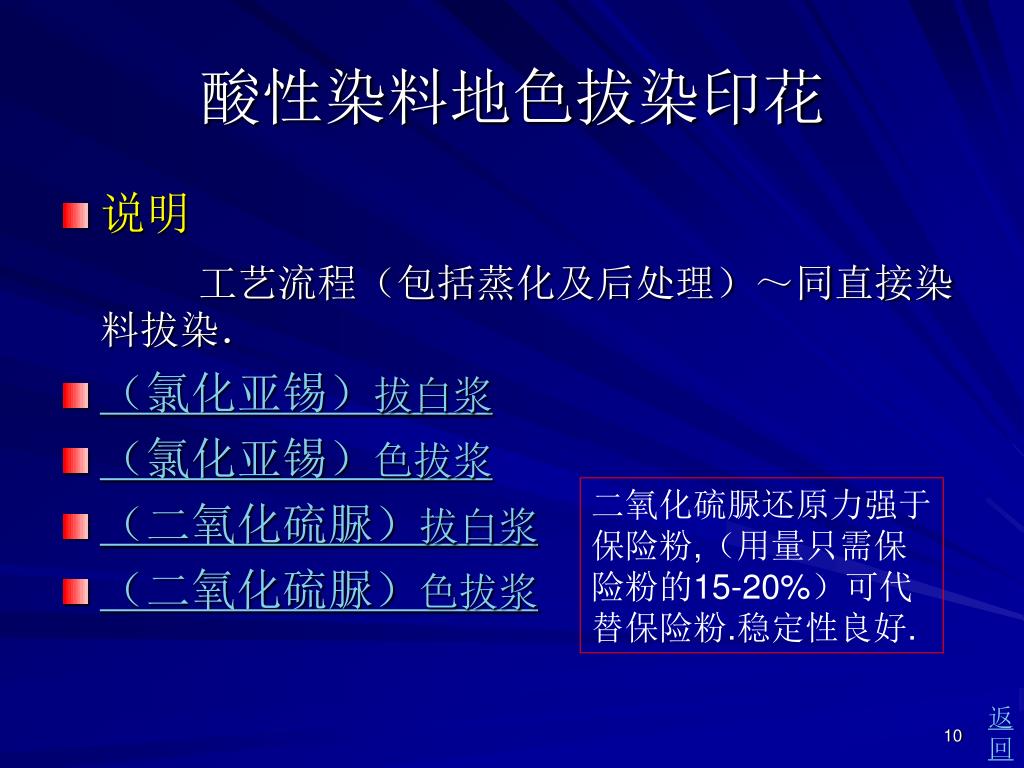

酸性染料地色拔染印花 • 说明工艺流程（包括蒸化及后处理）～同直接染料拔染． • （氯化亚锡）拔白浆 • （氯化亚锡）色拔浆 • （二氧化硫脲）拔白浆 • （二氧化硫脲）色拔浆二氧化硫脲还原力强于保险粉,（用量只需保险粉的15-20%）可代替保险粉.稳定性良好. 返回

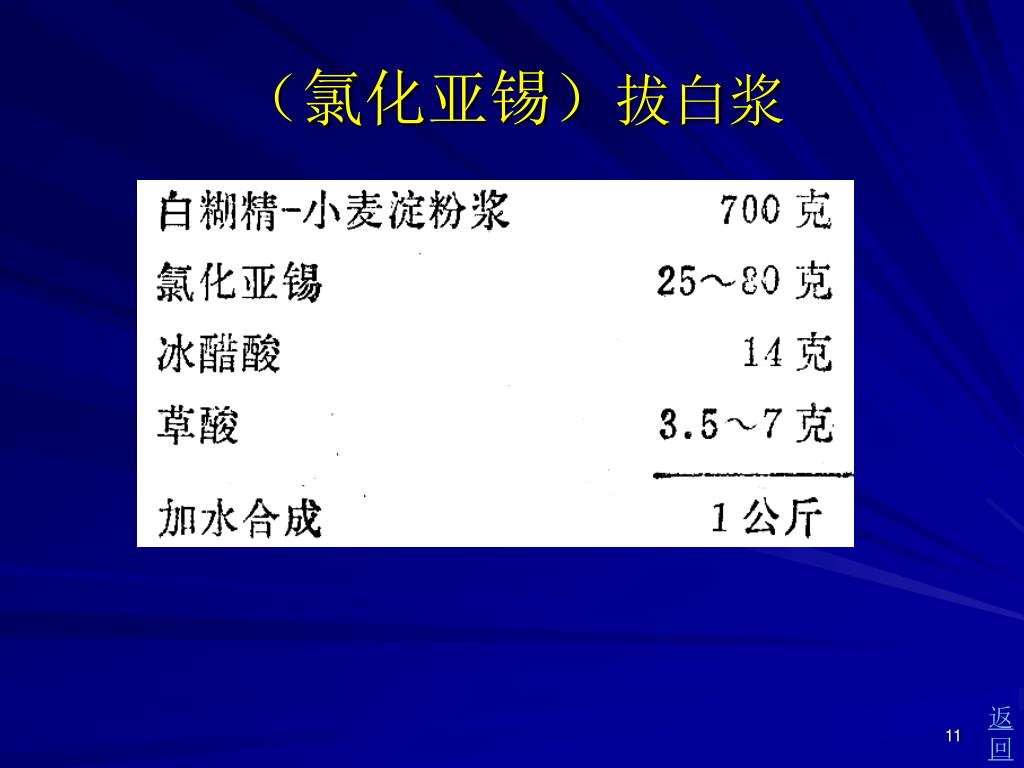

（氯化亚锡）拔白浆 返回

（氯化亚锡）色拔浆 返回

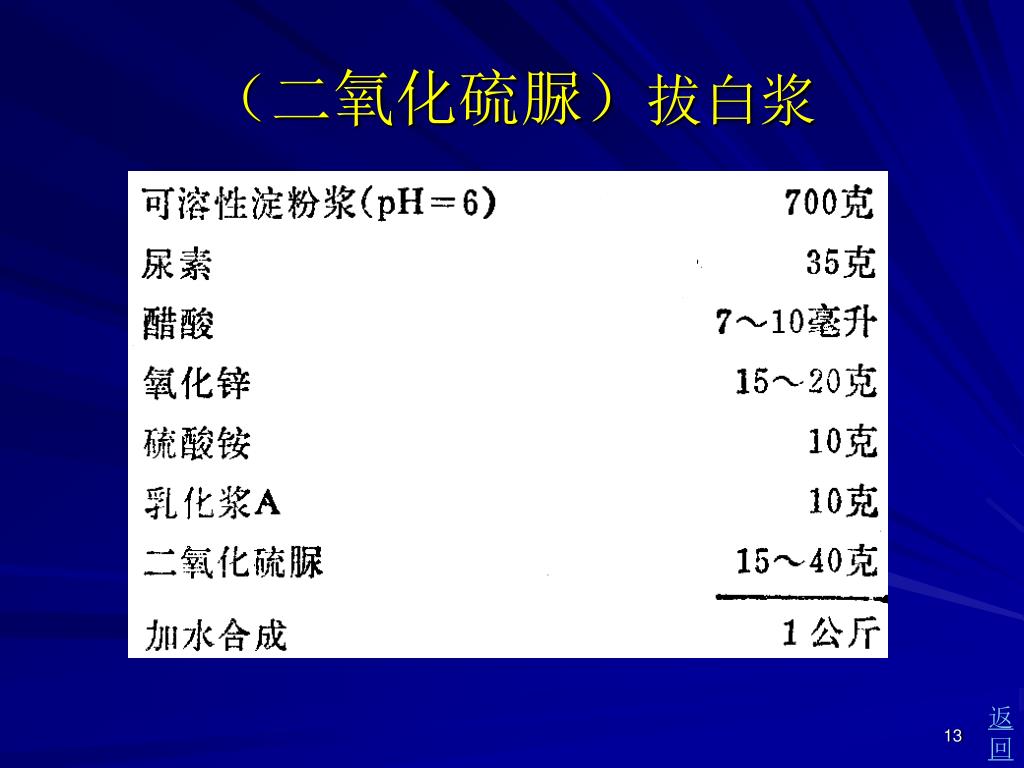

（二氧化硫脲）拔白浆 返回

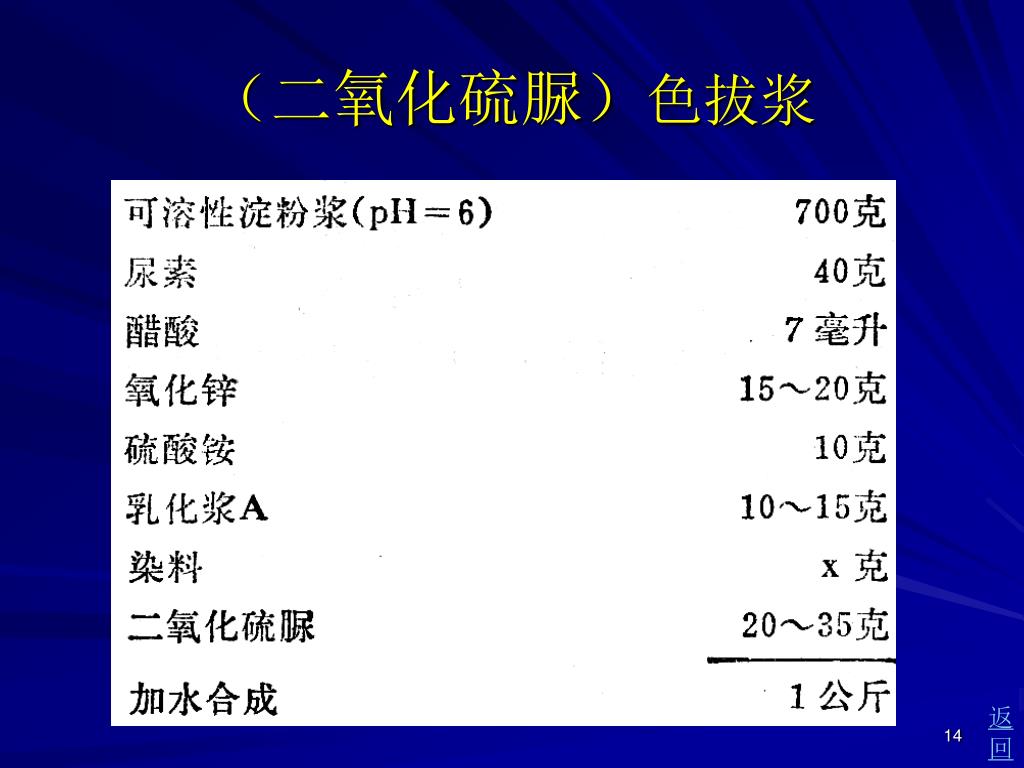

（二氧化硫脲）色拔浆 返回

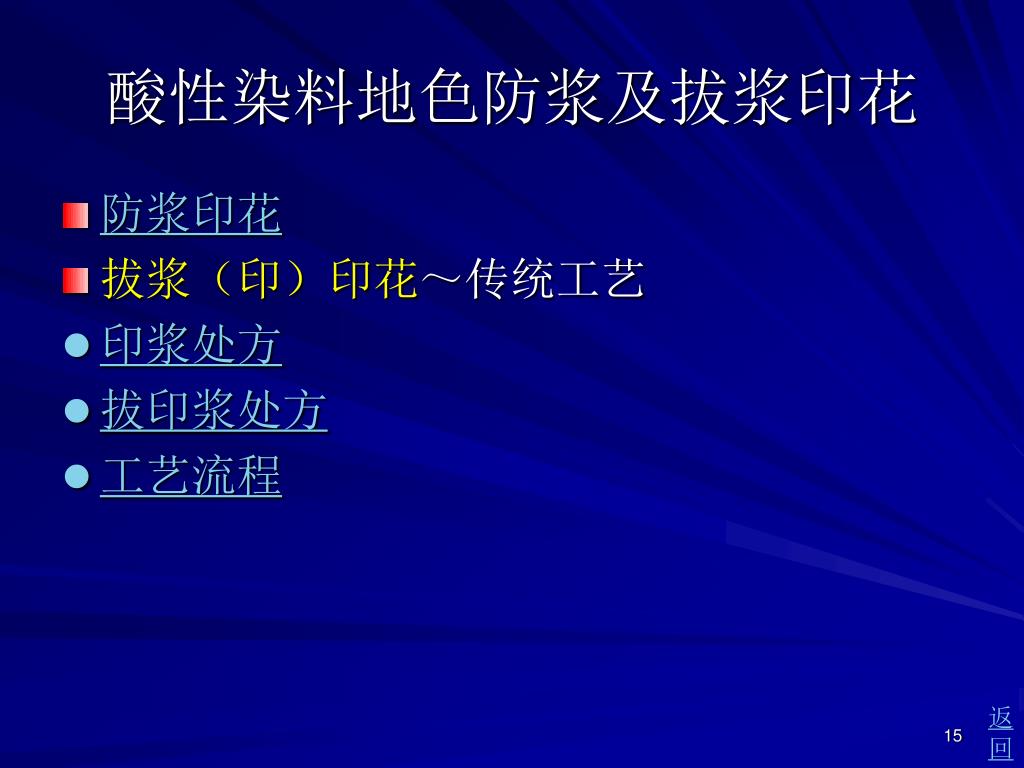

酸性染料地色防浆及拔浆印花 • 防浆印花 • 拔浆（印）印花～传统工艺 • 印浆处方 • 拔印浆处方 • 工艺流程返回

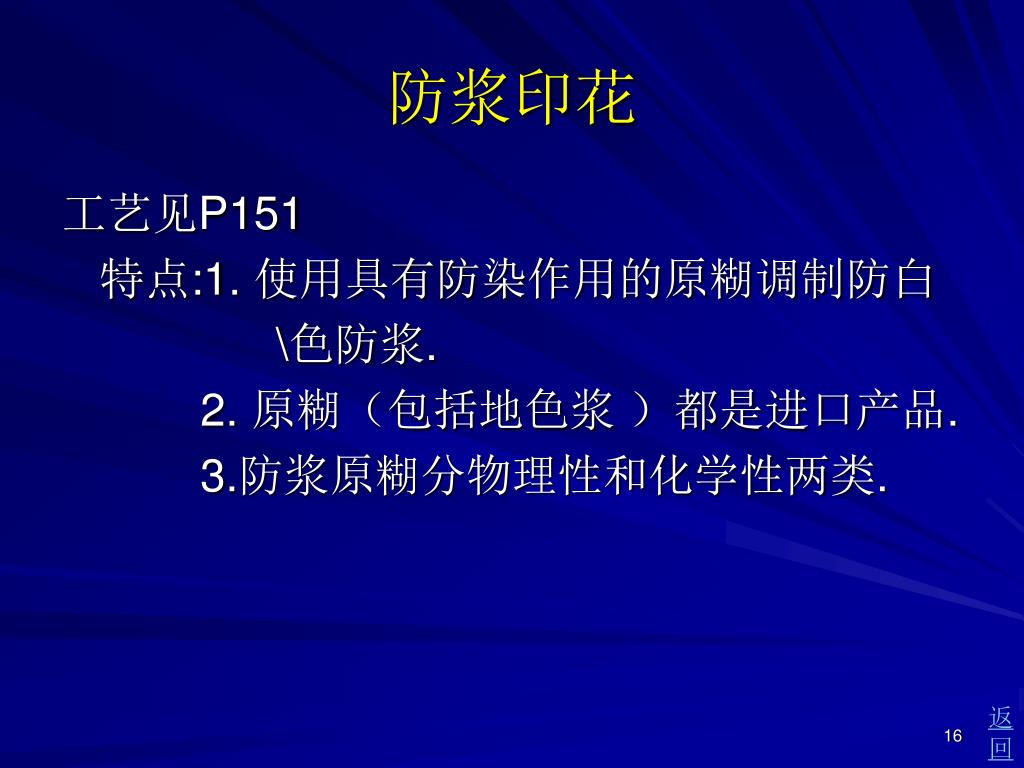

防浆印花 工艺见P151 特点:1. 使用具有防染作用的原糊调制防白 \色防浆. 2. 原糊（包括地色浆）都是进口产品. 3.防浆原糊分物理性和化学性两类. 返回

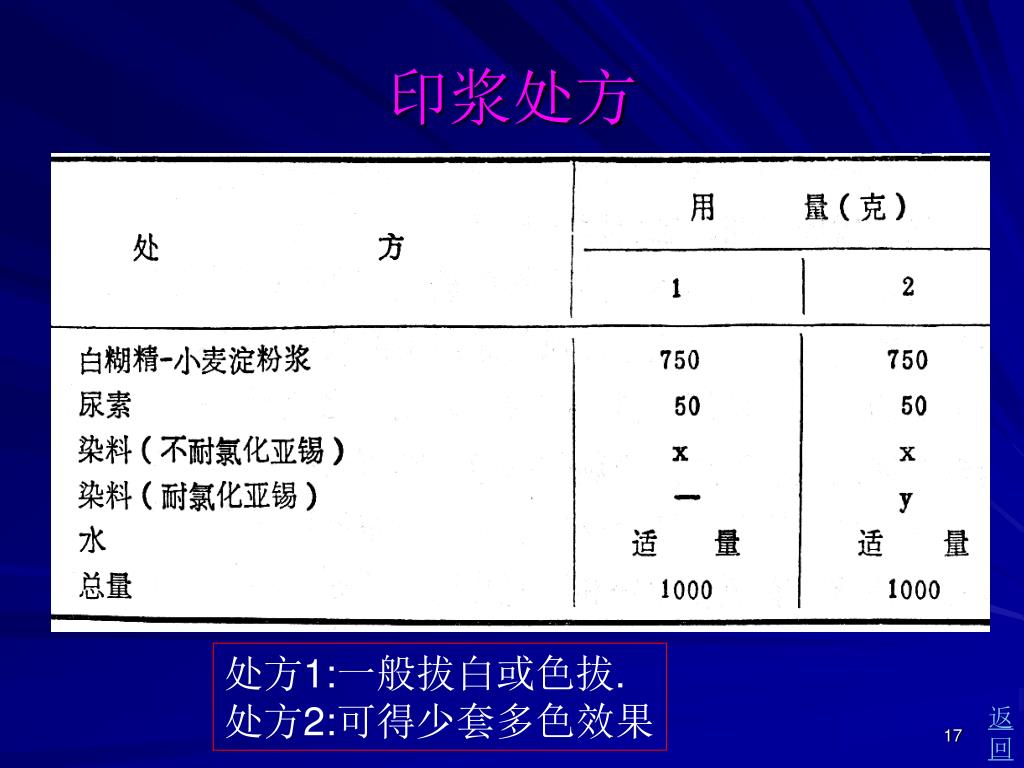

印浆处方 处方1:一般拔白或色拔. 处方2:可得少套多色效果返回

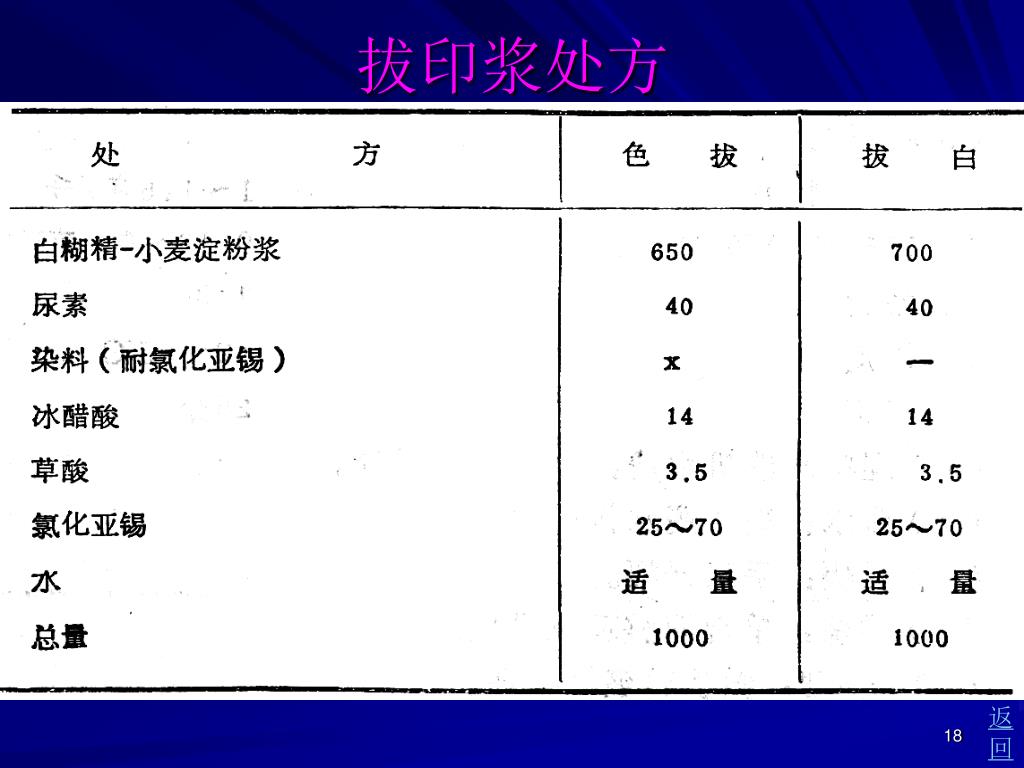

拔印浆处方 返回

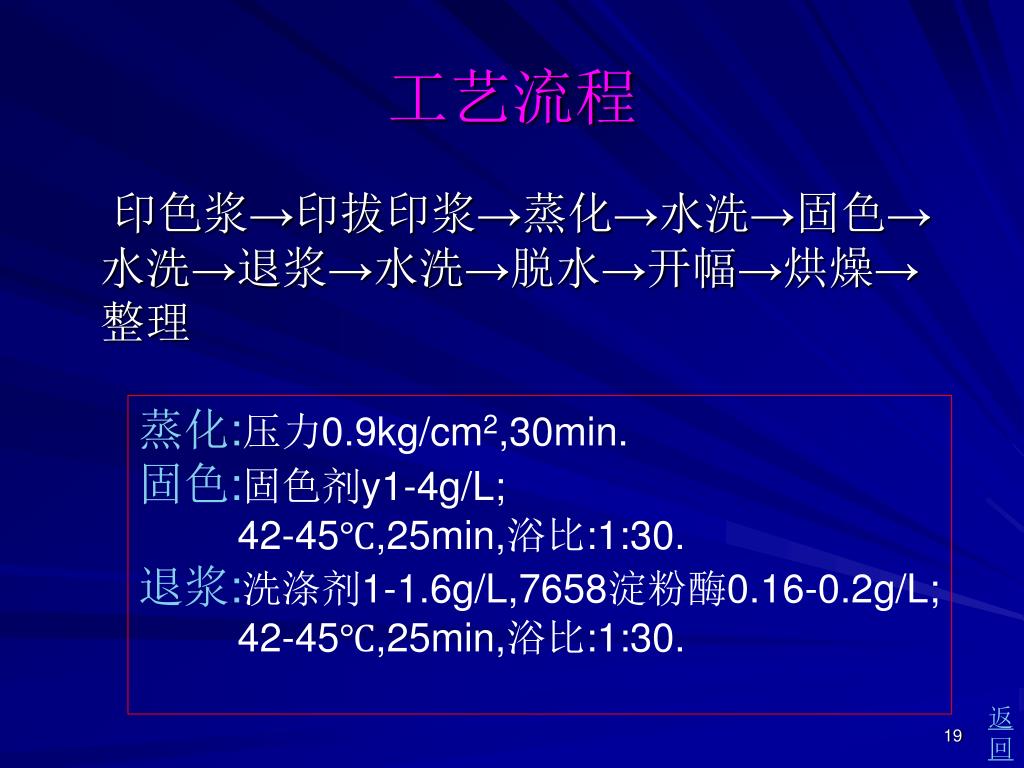

工艺流程 印色浆→印拔印浆→蒸化→水洗→固色→水洗→退浆→水洗→脱水→开幅→烘燥→整理蒸化:压力0.9kg/cm2,30min. 固色:固色剂y1-4g/L; 42-45℃,25min,浴比:1:30. 退浆:洗涤剂1-1.6g/L,7658淀粉酶0.16-0.2g/L; 42-45℃,25min,浴比:1:30. 返回

第五节 蚕丝织物防拔染印花
