天津市红星职业中等专业学校 Tianjin Hongxing Vocational Secondary School 电子技能与实训积件 4-4-1：晶体毫伏表制作老师：宋凤英全国职业教育电子与信息技术专业数字化资源共建共享

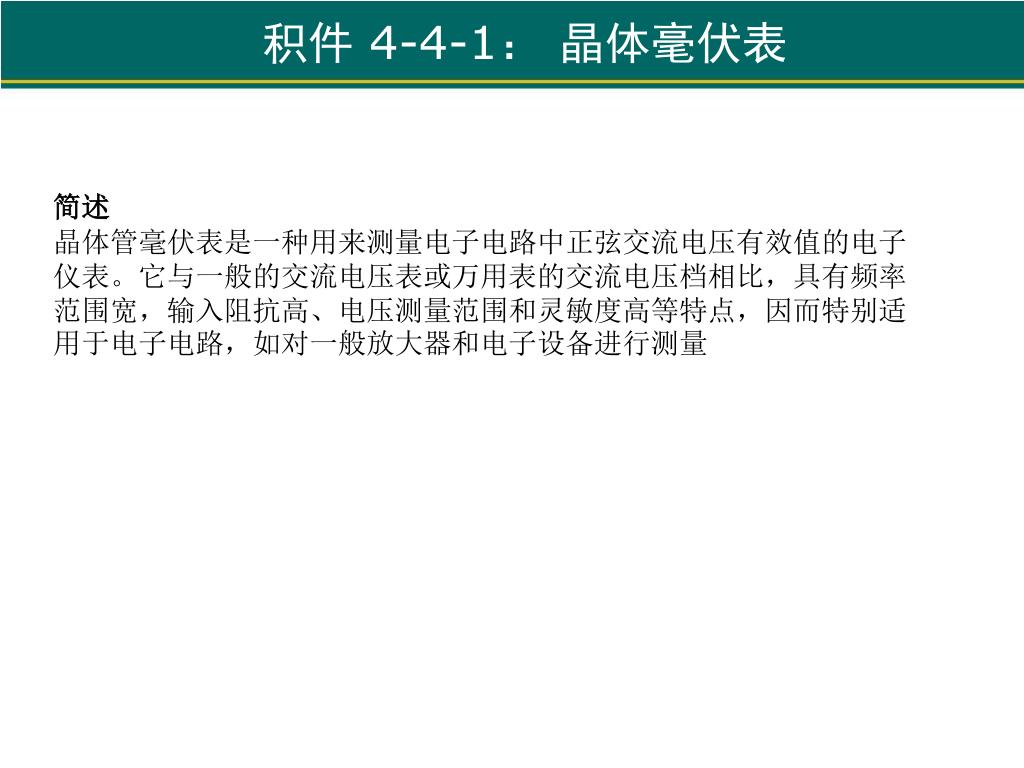

积件 4-4-1：晶体毫伏表 简述晶体管毫伏表是一种用来测量电子电路中正弦交流电压有效值的电子仪表。它与一般的交流电压表或万用表的交流电压档相比，具有频率范围宽，输入阻抗高、电压测量范围和灵敏度高等特点，因而特别适用于电子电路，如对一般放大器和电子设备进行测量

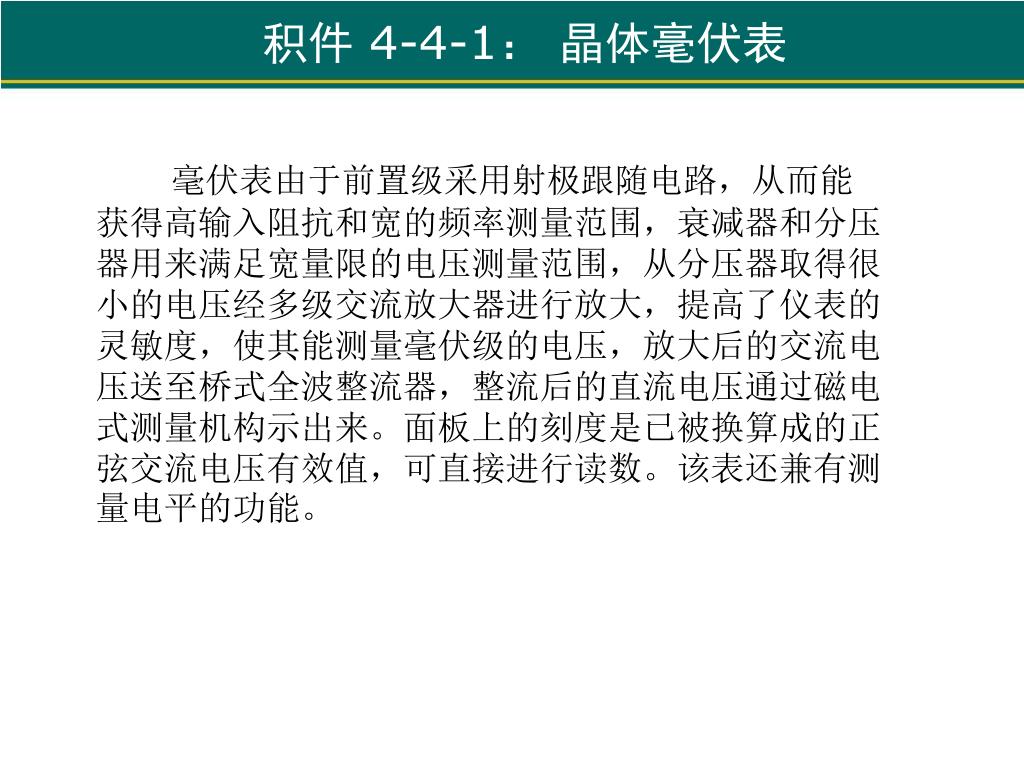

积件 4-4-1：晶体毫伏表 毫伏表由于前置级采用射极跟随电路，从而能获得高输入阻抗和宽的频率测量范围，衰减器和分压器用来满足宽量限的电压测量范围，从分压器取得很小的电压经多级交流放大器进行放大，提高了仪表的灵敏度，使其能测量毫伏级的电压，放大后的交流电压送至桥式全波整流器，整流后的直流电压通过磁电式测量机构示出来。面板上的刻度是已被换算成的正弦交流电压有效值，可直接进行读数。该表还兼有测量电平的功能。

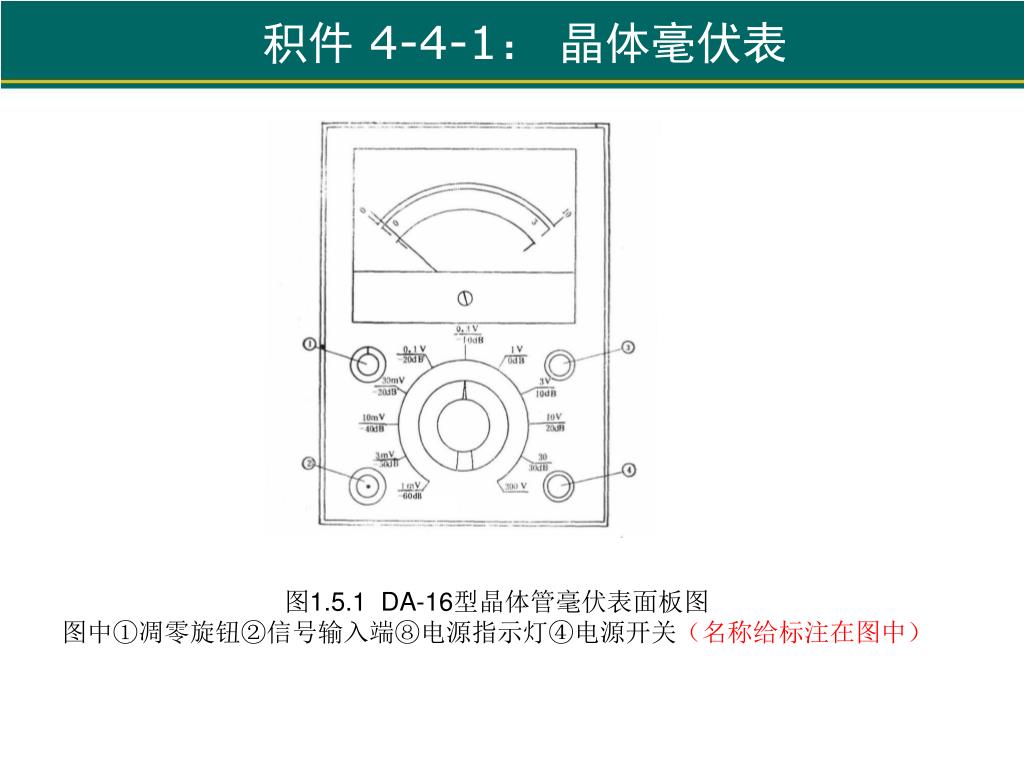

积件 4-4-1：晶体毫伏表 图1.5.1 DA-16型晶体管毫伏表面板图图中①凋零旋钮②信号输入端⑧电源指示灯④电源开关（名称给标注在图中）

积件 4-4-1：晶体毫伏表 图1.5.2 DA-16型晶体管毫伏表方框图

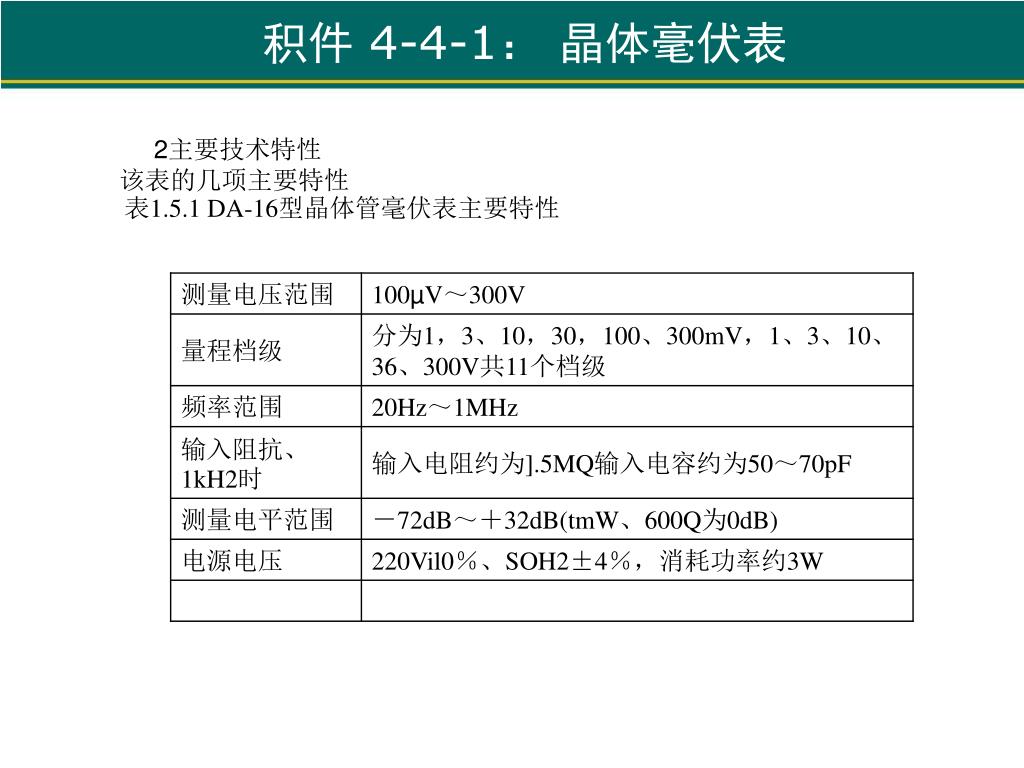

积件 4-4-1：晶体毫伏表 2主要技术特性该表的几项主要特性表1.5.1 DA-16型晶体管毫伏表主要特性

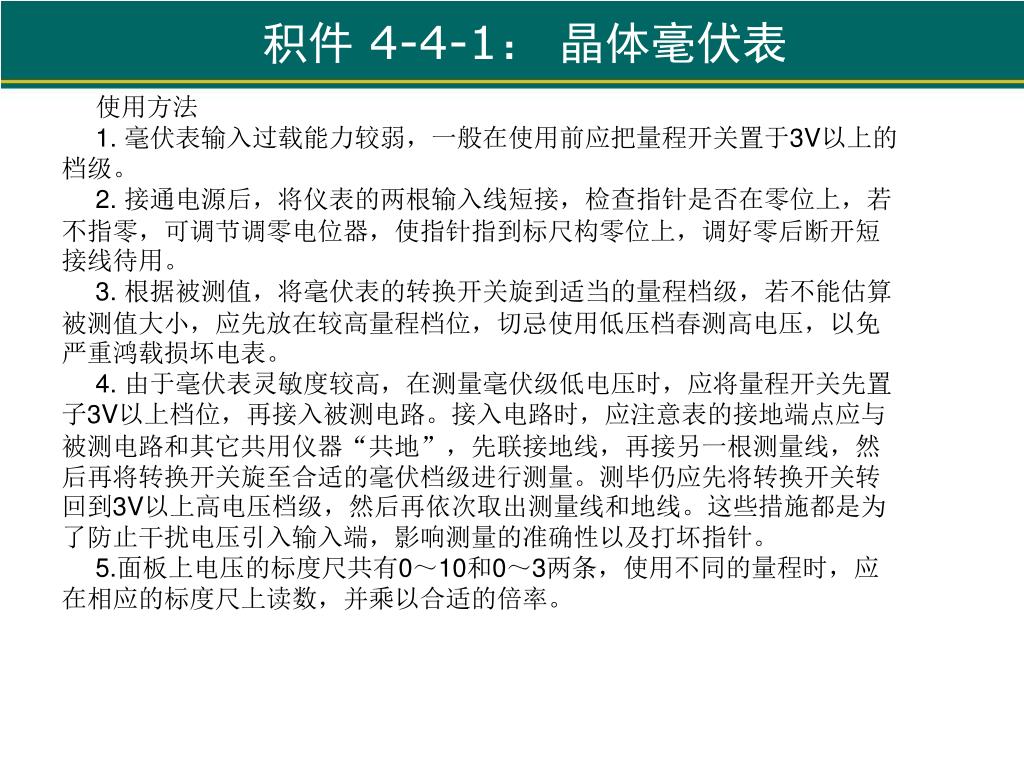

积件 4-4-1：晶体毫伏表 使用方法 1. 毫伏表输入过载能力较弱，一般在使用前应把量程开关置于3V以上的档级。 2. 接通电源后，将仪表的两根输入线短接，检查指针是否在零位上，若不指零，可调节调零电位器，使指针指到标尺构零位上，调好零后断开短接线待用。 3. 根据被测值，将毫伏表的转换开关旋到适当的量程档级，若不能估算被测值大小，应先放在较高量程档位，切忌使用低压档春测高电压，以免严重鸿载损坏电表。 4. 由于毫伏表灵敏度较高，在测量毫伏级低电压时，应将量程开关先置子3V以上档位，再接入被测电路。接入电路时，应注意表的接地端点应与被测电路和其它共用仪器“共地”，先联接地线，再接另一根测量线，然后再将转换开关旋至合适的毫伏档级进行测量。测毕仍应先将转换开关转回到3V以上高电压档级，然后再依次取出测量线和地线。这些措施都是为了防止干扰电压引入输入端，影响测量的准确性以及打坏指针。 5.面板上电压的标度尺共有0～10和0～3两条，使用不同的量程时，应在相应的标度尺上读数，并乘以合适的倍率。
