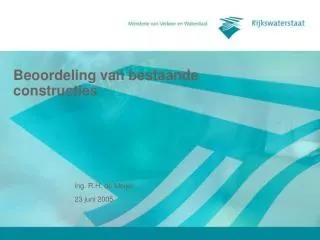

  1. Beoordeling van bestaande constructies ing. R.H. de Meijer

  2. ing. R.H. de Meijer • Inleiding • Richtlijn beoordelen bestaande kunstwerken • Constructieve beoordeling • Inventarisatie • Herberekenen • Verfijnde herberekening • Versterken

  3. ing. R.H. de Meijer Inleiding Overzicht droge kunstwerken naar stichtingsjaar Totale lengte kunstwerken

  4. ing. R.H. de Meijer Inleiding Aanleg van spitsstroken (Spoedwet wegverbreding) • Wijziging van gebruik • Controle veiligheid volgens Bouwbesluit

  5. ing. R.H. de Meijer Richtlijn beoordelen bestaande kunstwerken (RBBK) • Grote spreiding in adviezen • Kennis van oude normen verdwijnt • Toepassen ontwerpnormen leidt tot afkeuren Richtlijn met: • Standaard werkwijze • “ Vertalen” oude materialen naar huidige materiaaleigenschappen • Standaard oplossingen bij niet voldoen aan de huidige eisen

  6. ing. R.H. de Meijer Richtlijn beoordelen bestaande kunstwerken (RBBK) Richtlijn op te vragen bij: Bouwdienst bibliotheek te Utrecht ( 030 – 2858778 )

  7. ing. R.H. de Meijer Constructieve beoordeling Wanneer nodig? • Verbreden van kunstwerken • Wijzigen aantal/indeling rijstroken • Wijzigen asfalt, geleiderail of barrier • Wijziging van het statisch systeem • Verlengen van de levensduur • Beoordelen van schade

  8. Herberekening Verfijnde berekening Versterkingsberekening ing. R.H. de Meijer Constructieve beoordeling Inventarisatie

  9. ing. R.H. de Meijer Inventarisatie • Verzamelen en beoordelen archief gegevens • Inspectie (wijzigingen, asfaltdikte schades etc.)

  10. ing. R.H. de Meijer Herberekening • Controleberekening  ontwerpberekening • wapening / voorspanning ligt vast • betonkwaliteit ligt vast • fasering voorontwerp/definitief ontwerp/ etc. niet mogelijk • Minimaal uit te voeren berekening • toetsen bovenbouw op veiligheid (langs en dwars) • toetsen bovenbouw op duurzaamheid (langs en dwars) • Eindresultaat: APK van het kunstwerk

  11. ing. R.H. de Meijer Herberekening Voorbeelden van gesignaleerde problemen: • Gewapende brugdekken • Moment • Dwarskracht. • Prefab liggers met druklaag • Dwarsmoment • Dwarskracht • Kokerbruggen • Langsmoment • Dwarskracht.

  12. ing. R.H. de Meijer Verfijnde berekening Meest toegepaste methoden: • Gescheurde stijfheden (dwars- en/of langs)

  13. ing. R.H. de Meijer Verfijnde berekening Meest toegepaste methoden: • Gescheurde stijfheden (dwars- en/of langs)

  14. ing. R.H. de Meijer Verfijnde berekening Meest toegepaste methoden: • Gescheurde stijfheden (dwars- en/of langs) • Herverdelen van momenten • Aangepaste verkeersbelasting • Verlagen optredende / rekenkundige belasting • Dwarskracht volgens methode Rafla • Gebruik maken van huidige betonkwaliteit

  15. ing. R.H. de Meijer Onderzoek betonkwaliteit • Gemiddelde resultaten bij 20 kunstwerken • Druksterkte: f’ck = 58 N/mm2 Ontwerpuitgangspunt K225 (= B 16) • Treksterkte: fb = 1,3 N/mm2 B16 fb = 0,92 N/mm2 B58 fb = 1,98 N/mm2

  16. ing. R.H. de Meijer Versterken Meest voorkomende versterkingsmethoden • Extra wapening • Gewapend betonnen overlaging • Extra balk / ondersteuningsconstructie • Verbreden van de rijvloer • Koppelen van constructiedelen

  17. ing. R.H. de Meijer Versterken: extra wapening Methoden: • Externe voorspanning • Koolstof- of staalstrips oplijmen • Extra betonstaal met (spuit)betonlaag Toepassen bij: • Vergroten momentcapaciteit • Verlagen spanning in aanwezige wapening • Verhogen dwarskrachtdraagvermogen

  18. ing. R.H. de Meijer Versterken: extra wapening Externe voorspanning

  19. ing. R.H. de Meijer Versterken: extra wapening

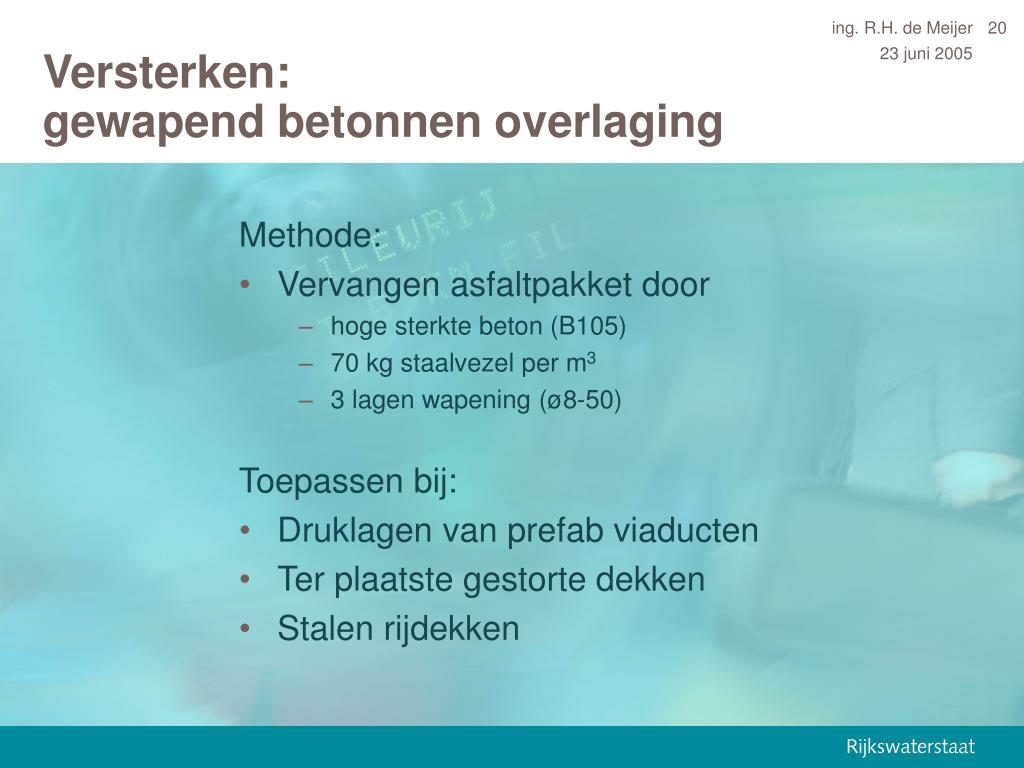

  20. ing. R.H. de Meijer Versterken: gewapend betonnen overlaging Methode: • Vervangen asfaltpakket door • hoge sterkte beton (B105) • 70 kg staalvezel per m3 • 3 lagen wapening (ø8-50) Toepassen bij: • Druklagen van prefab viaducten • Ter plaatste gestorte dekken • Stalen rijdekken

  21. ing. R.H. de Meijer Versterken: gewapend betonnen overlaging
