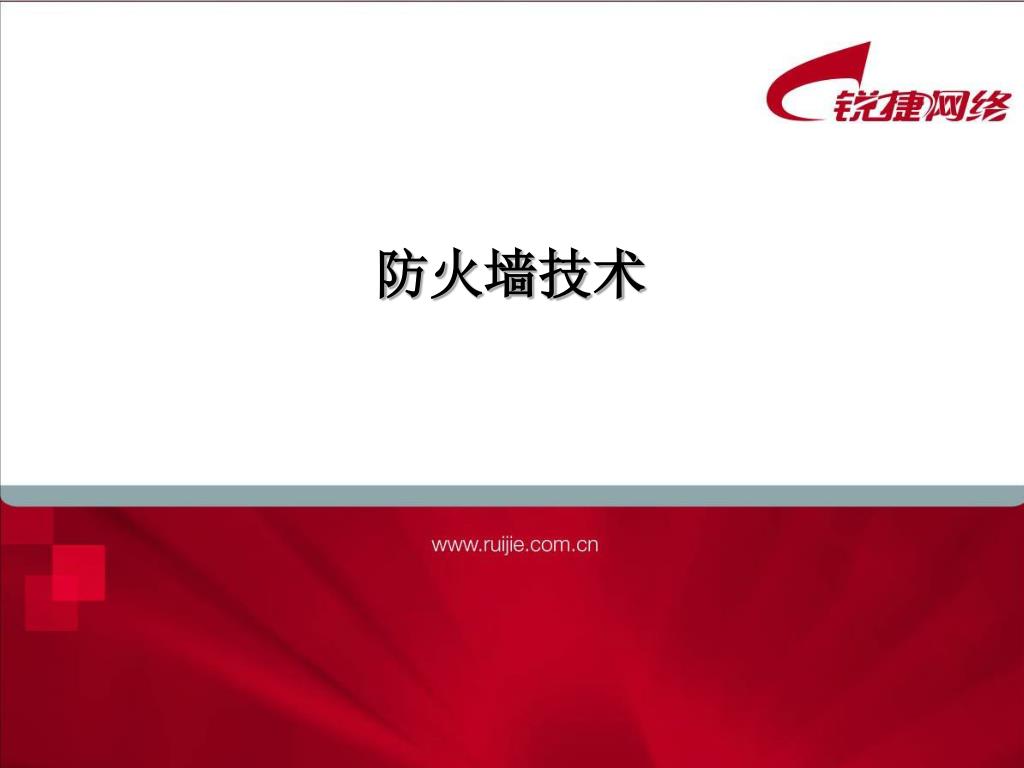

  1. 防火墙技术

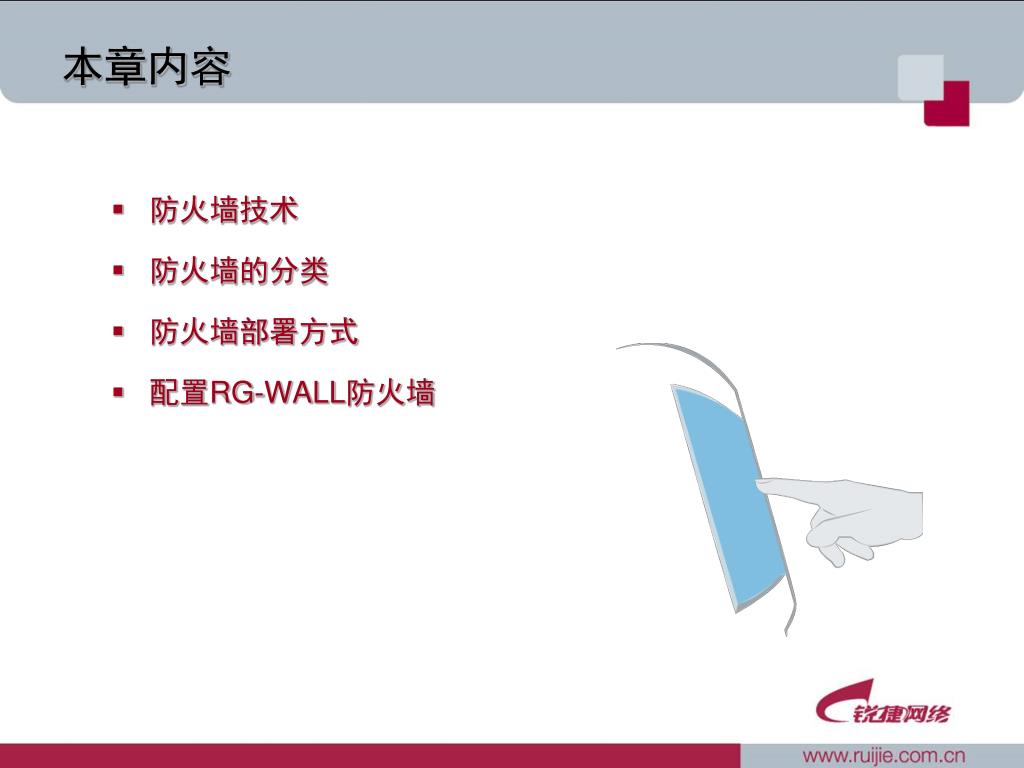

  2. 本章内容 • 防火墙技术 • 防火墙的分类 • 防火墙部署方式 • 配置RG-WALL防火墙

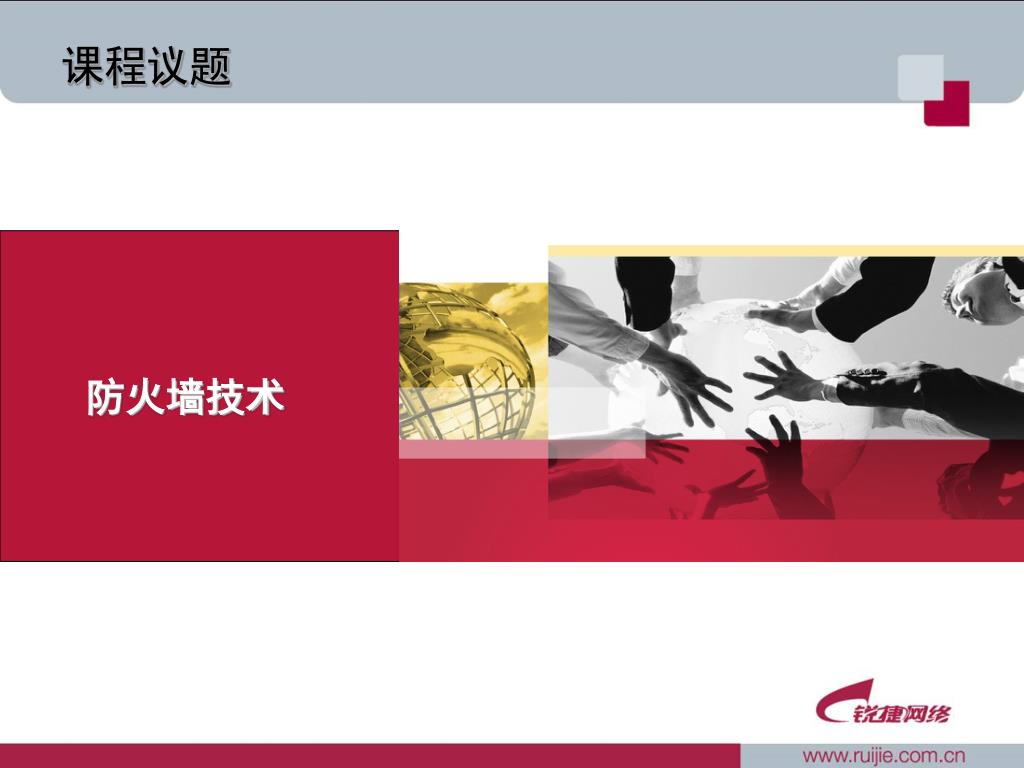

  3. 课程议题 防火墙技术

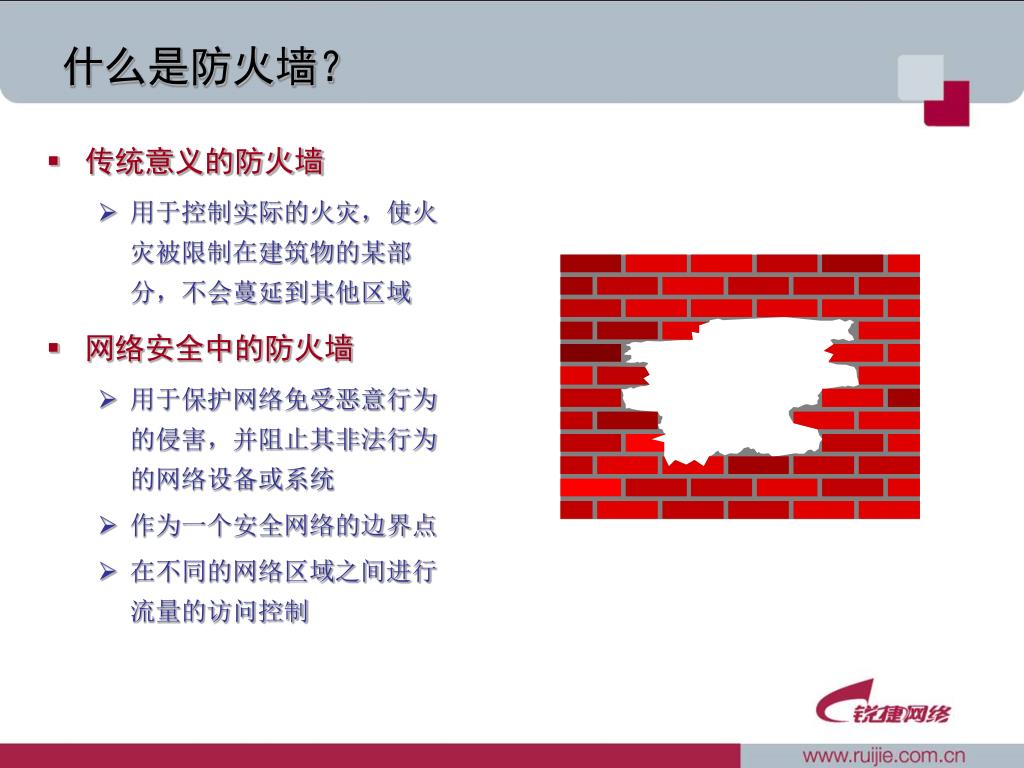

  4. 什么是防火墙？ • 传统意义的防火墙 • 用于控制实际的火灾，使火灾被限制在建筑物的某部分，不会蔓延到其他区域 • 网络安全中的防火墙 • 用于保护网络免受恶意行为的侵害，并阻止其非法行为的网络设备或系统 • 作为一个安全网络的边界点 • 在不同的网络区域之间进行流量的访问控制

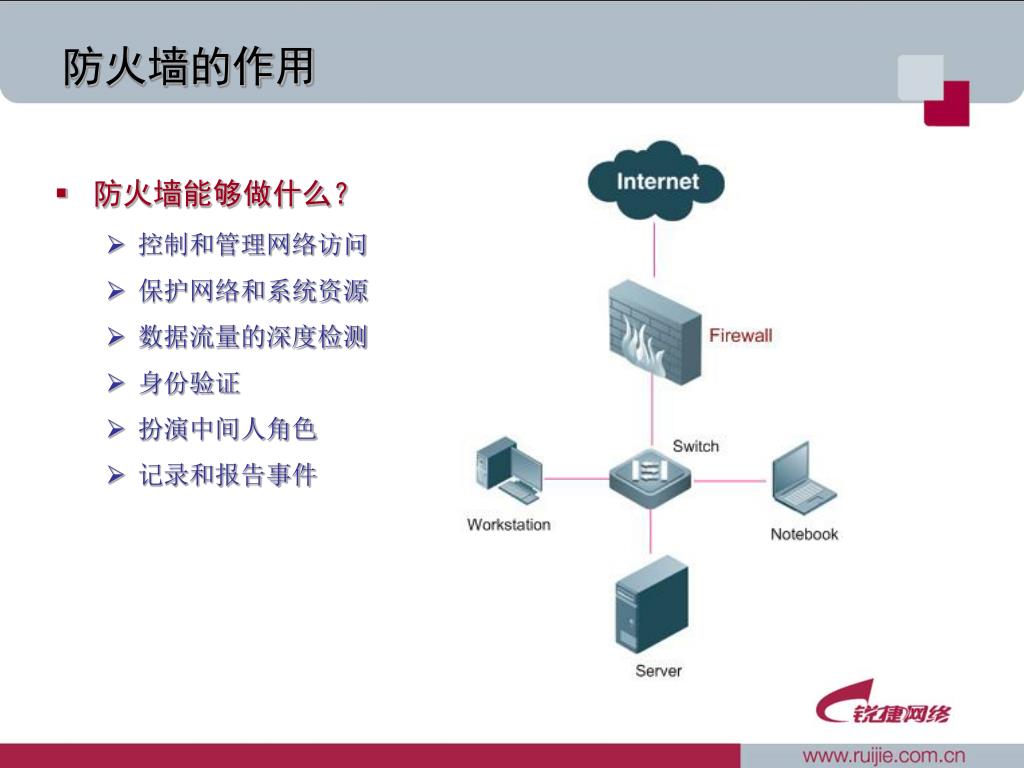

  5. 防火墙的作用 • 防火墙能够做什么？ • 控制和管理网络访问 • 保护网络和系统资源 • 数据流量的深度检测 • 身份验证 • 扮演中间人角色 • 记录和报告事件

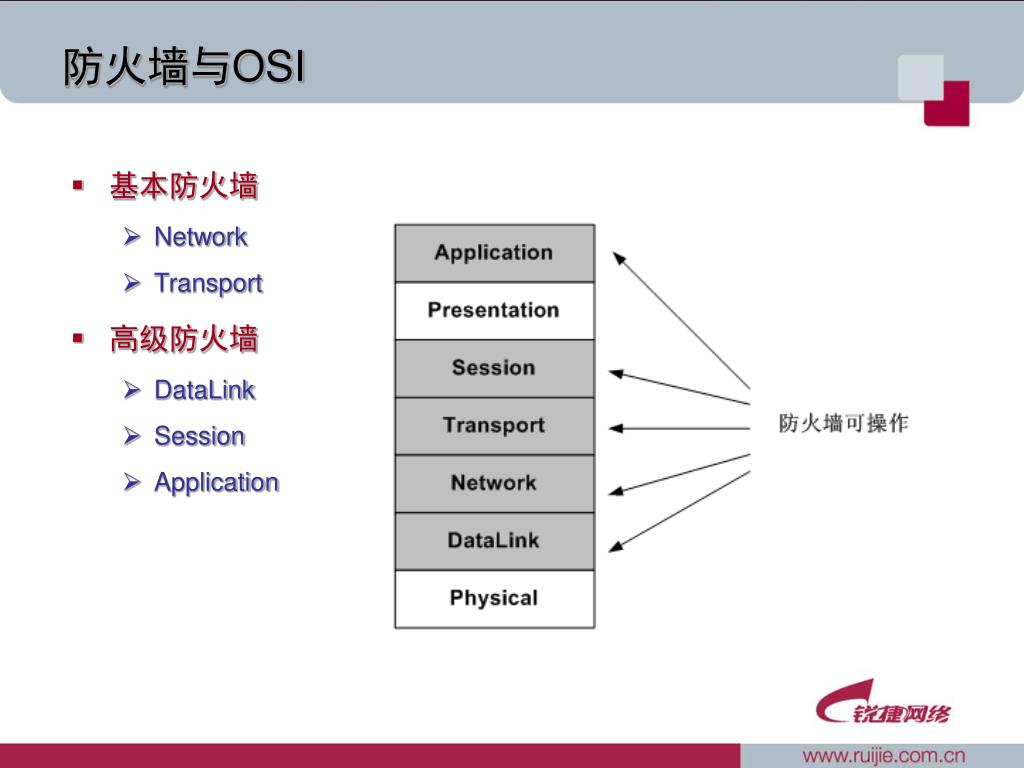

  6. 防火墙与OSI • 基本防火墙 • Network • Transport • 高级防火墙 • DataLink • Session • Application

  7. 课程议题 防火墙分类

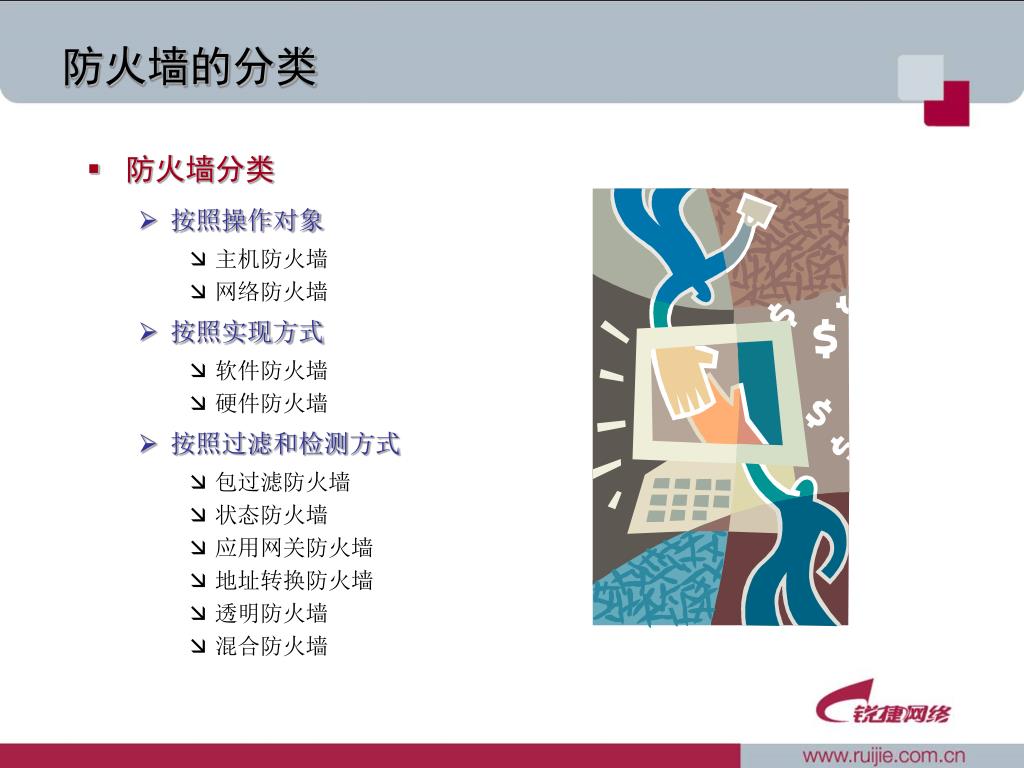

  8. 防火墙的分类 • 防火墙分类 • 按照操作对象 • 主机防火墙 • 网络防火墙 • 按照实现方式 • 软件防火墙 • 硬件防火墙 • 按照过滤和检测方式 • 包过滤防火墙 • 状态防火墙 • 应用网关防火墙 • 地址转换防火墙 • 透明防火墙 • 混合防火墙

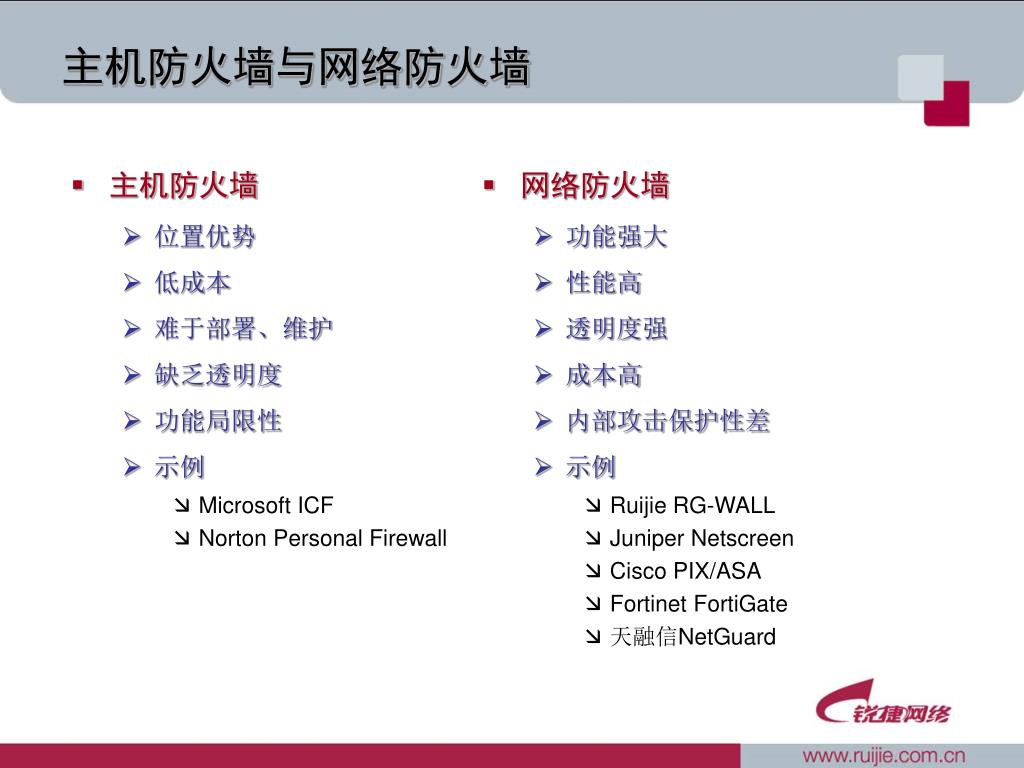

  9. 主机防火墙与网络防火墙 • 主机防火墙 • 位置优势 • 低成本 • 难于部署、维护 • 缺乏透明度 • 功能局限性 • 示例 • Microsoft ICF • Norton Personal Firewall • 网络防火墙 • 功能强大 • 性能高 • 透明度强 • 成本高 • 内部攻击保护性差 • 示例 • Ruijie RG-WALL • Juniper Netscreen • Cisco PIX/ASA • Fortinet FortiGate • 天融信NetGuard

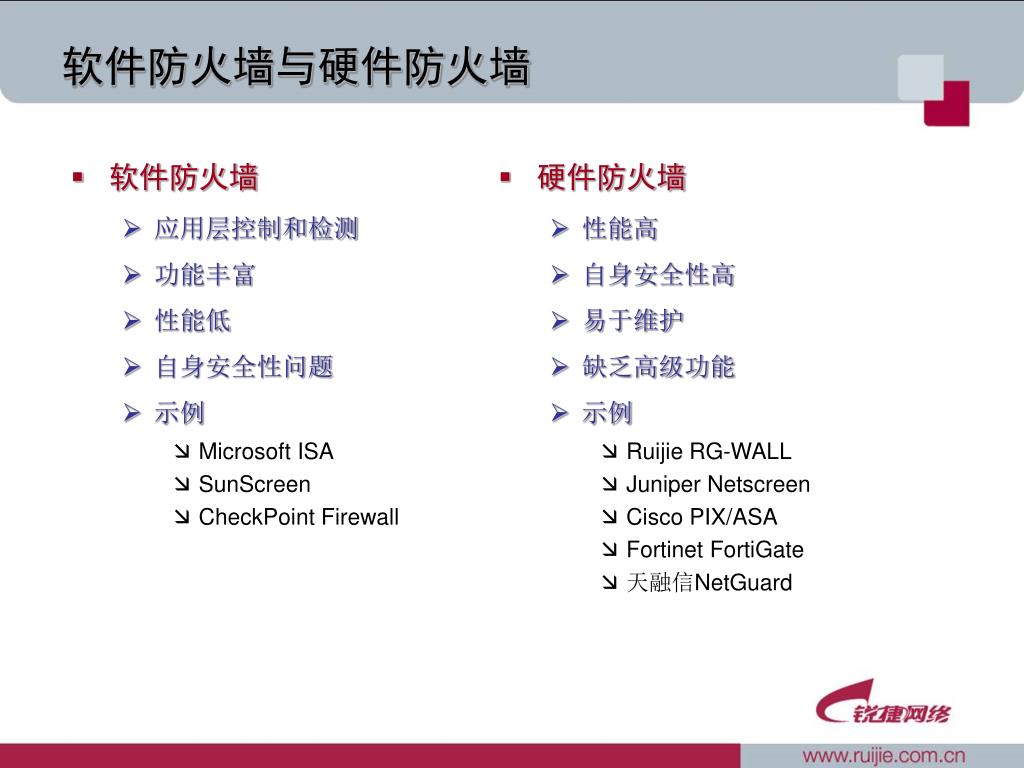

  10. 软件防火墙与硬件防火墙 • 软件防火墙 • 应用层控制和检测 • 功能丰富 • 性能低 • 自身安全性问题 • 示例 • Microsoft ISA • SunScreen • CheckPoint Firewall • 硬件防火墙 • 性能高 • 自身安全性高 • 易于维护 • 缺乏高级功能 • 示例 • Ruijie RG-WALL • Juniper Netscreen • Cisco PIX/ASA • Fortinet FortiGate • 天融信NetGuard

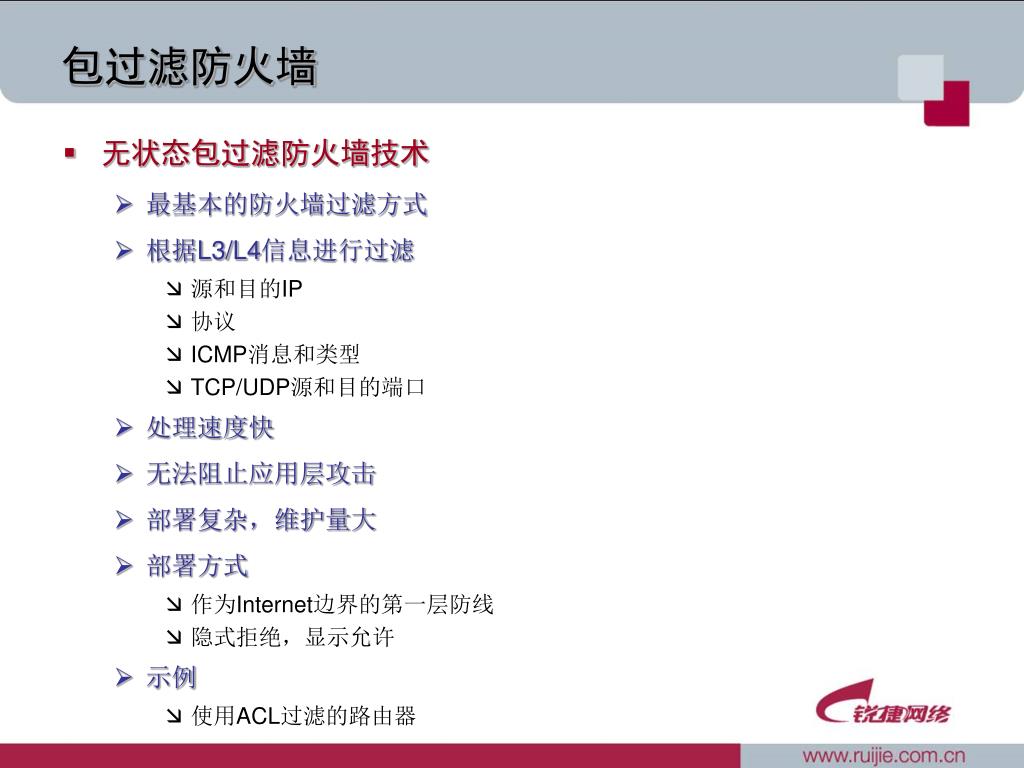

  11. 包过滤防火墙 • 无状态包过滤防火墙技术 • 最基本的防火墙过滤方式 • 根据L3/L4信息进行过滤 • 源和目的IP • 协议 • ICMP消息和类型 • TCP/UDP源和目的端口 • 处理速度快 • 无法阻止应用层攻击 • 部署复杂，维护量大 • 部署方式 • 作为Internet边界的第一层防线 • 隐式拒绝，显示允许 • 示例 • 使用ACL过滤的路由器

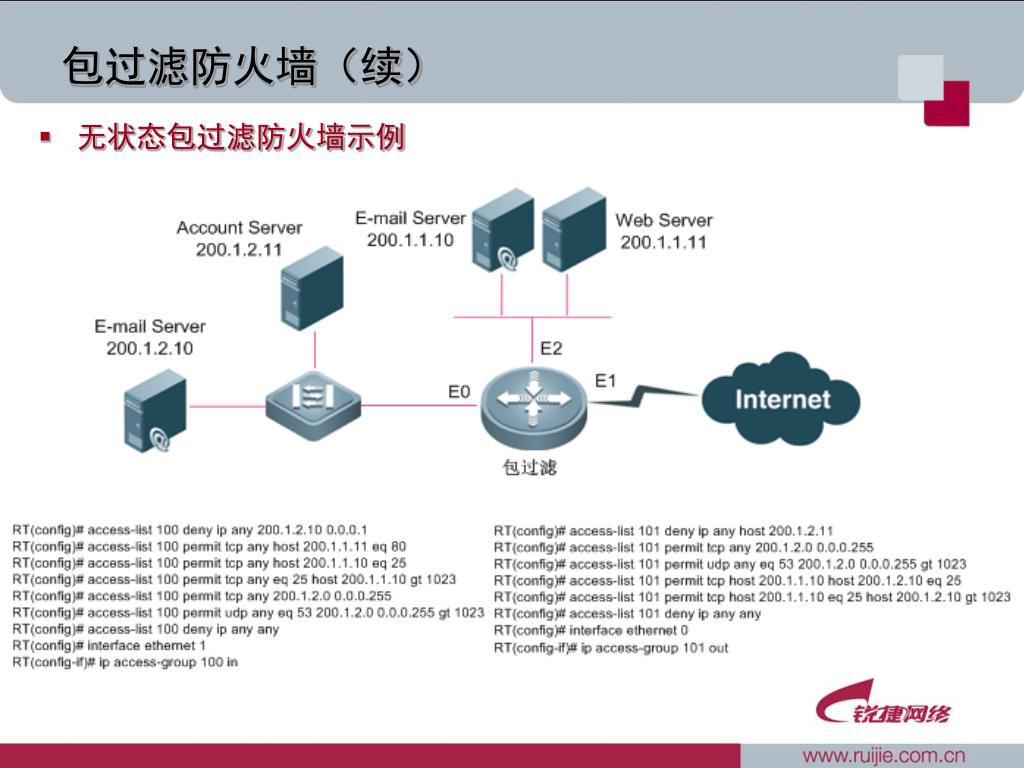

  12. 包过滤防火墙（续） • 无状态包过滤防火墙示例

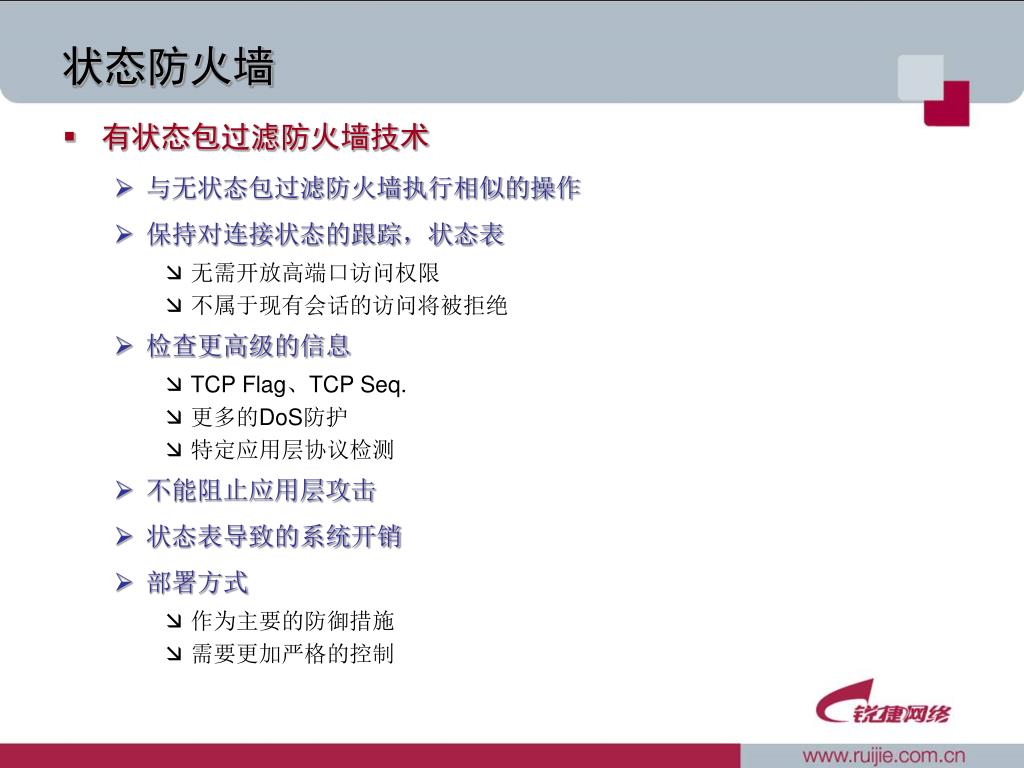

  13. 状态防火墙 • 有状态包过滤防火墙技术 • 与无状态包过滤防火墙执行相似的操作 • 保持对连接状态的跟踪，状态表 • 无需开放高端口访问权限 • 不属于现有会话的访问将被拒绝 • 检查更高级的信息 • TCP Flag、TCP Seq. • 更多的DoS防护 • 特定应用层协议检测 • 不能阻止应用层攻击 • 状态表导致的系统开销 • 部署方式 • 作为主要的防御措施 • 需要更加严格的控制

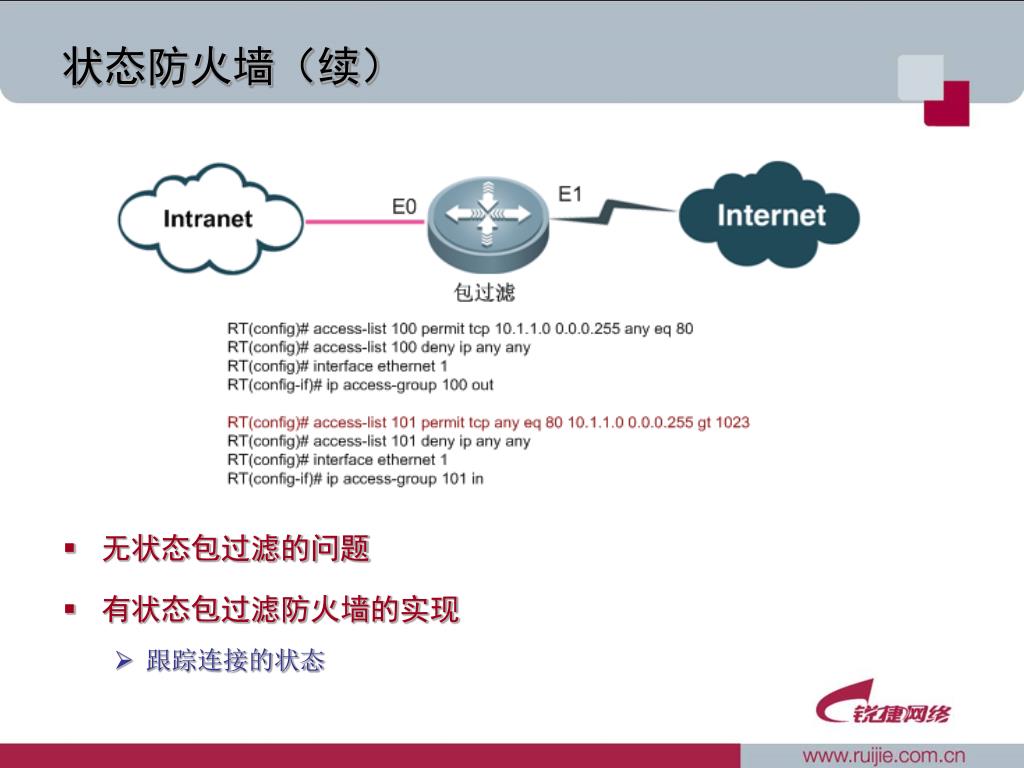

  14. 状态防火墙（续） • 无状态包过滤的问题 • 有状态包过滤防火墙的实现 • 跟踪连接的状态

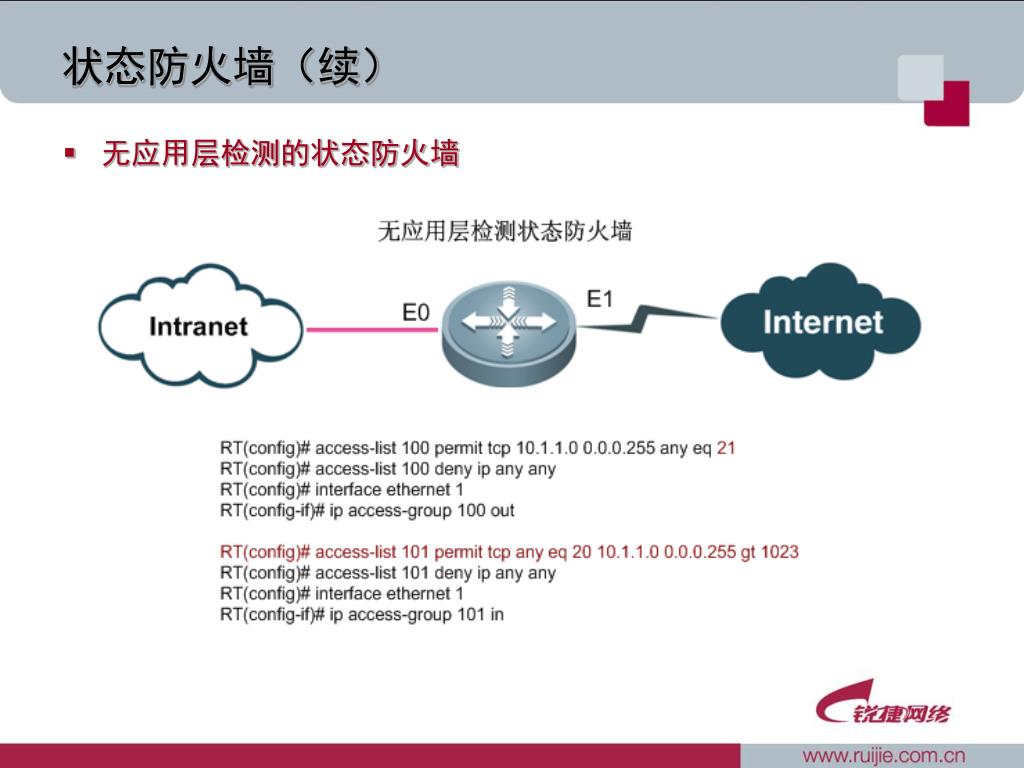

  15. 状态防火墙（续） • 无应用层检测的状态防火墙

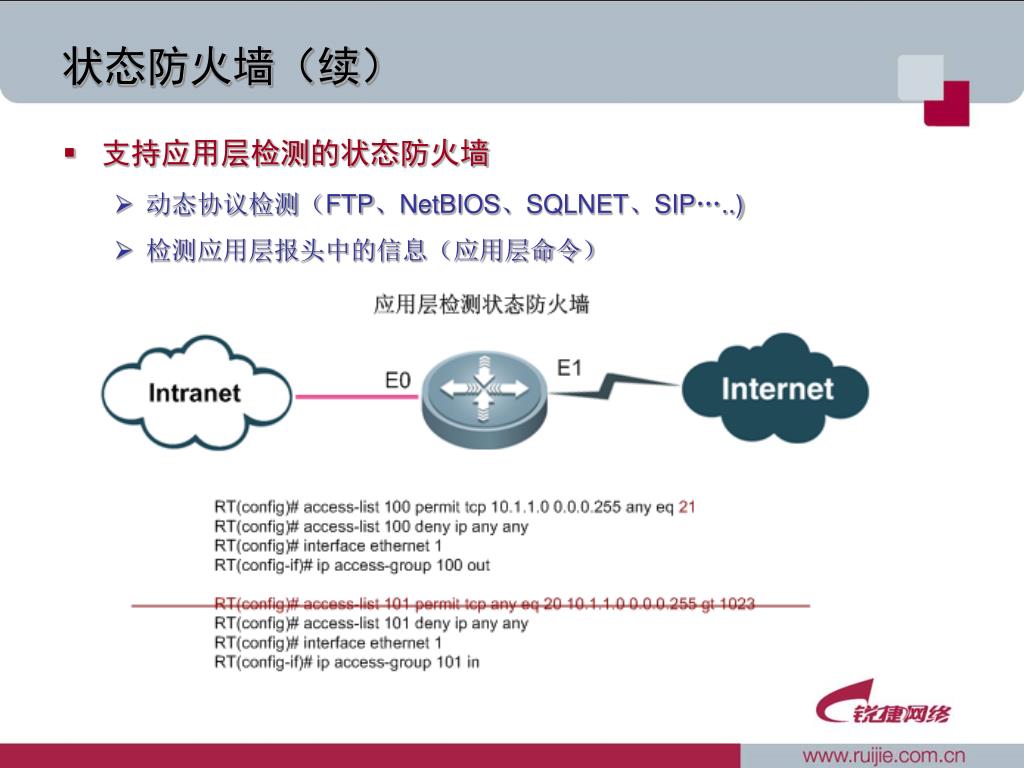

  16. 状态防火墙（续） • 支持应用层检测的状态防火墙 • 动态协议检测（FTP、NetBIOS、SQLNET、SIP…..) • 检测应用层报头中的信息（应用层命令）

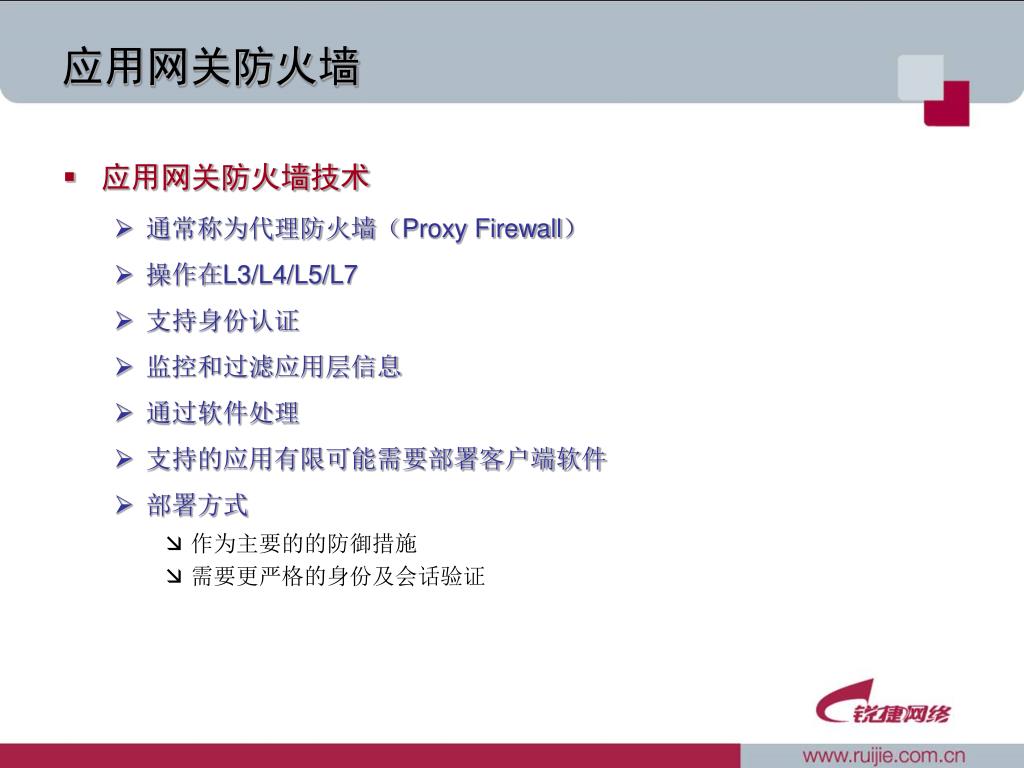

  17. 应用网关防火墙 • 应用网关防火墙技术 • 通常称为代理防火墙（Proxy Firewall） • 操作在L3/L4/L5/L7 • 支持身份认证 • 监控和过滤应用层信息 • 通过软件处理 • 支持的应用有限可能需要部署客户端软件 • 部署方式 • 作为主要的的防御措施 • 需要更严格的身份及会话验证

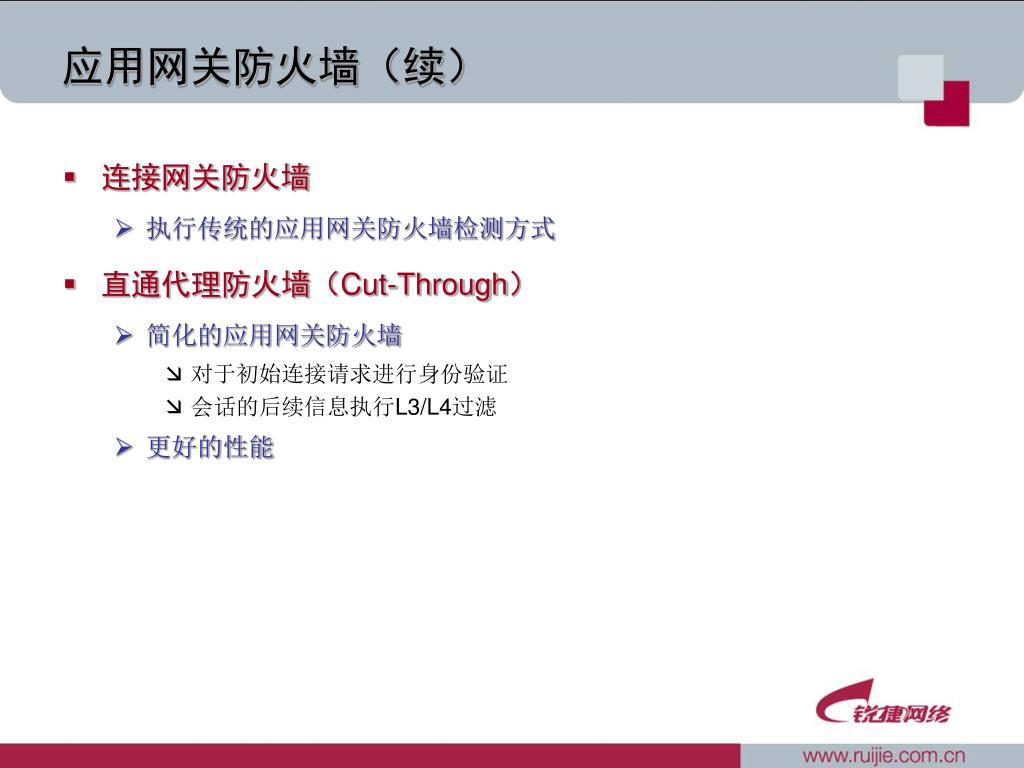

  18. 应用网关防火墙（续） • 连接网关防火墙 • 执行传统的应用网关防火墙检测方式 • 直通代理防火墙（Cut-Through） • 简化的应用网关防火墙 • 对于初始连接请求进行身份验证 • 会话的后续信息执行L3/L4过滤 • 更好的性能

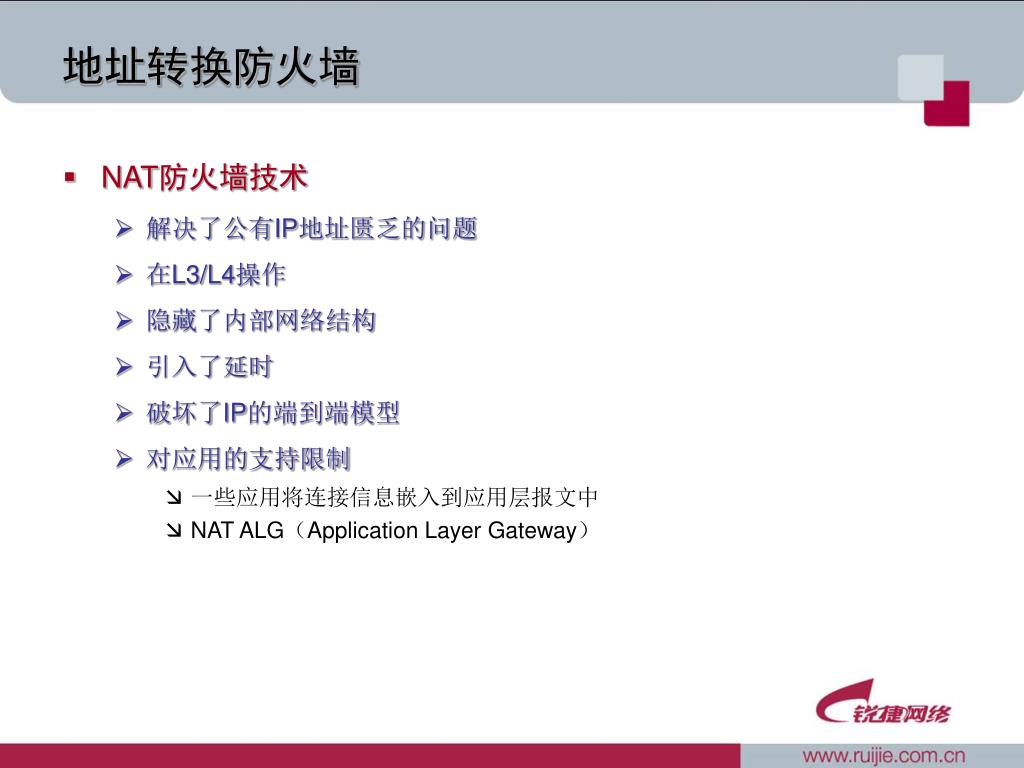

  19. 地址转换防火墙 • NAT防火墙技术 • 解决了公有IP地址匮乏的问题 • 在L3/L4操作 • 隐藏了内部网络结构 • 引入了延时 • 破坏了IP的端到端模型 • 对应用的支持限制 • 一些应用将连接信息嵌入到应用层报文中 • NAT ALG（Application Layer Gateway）

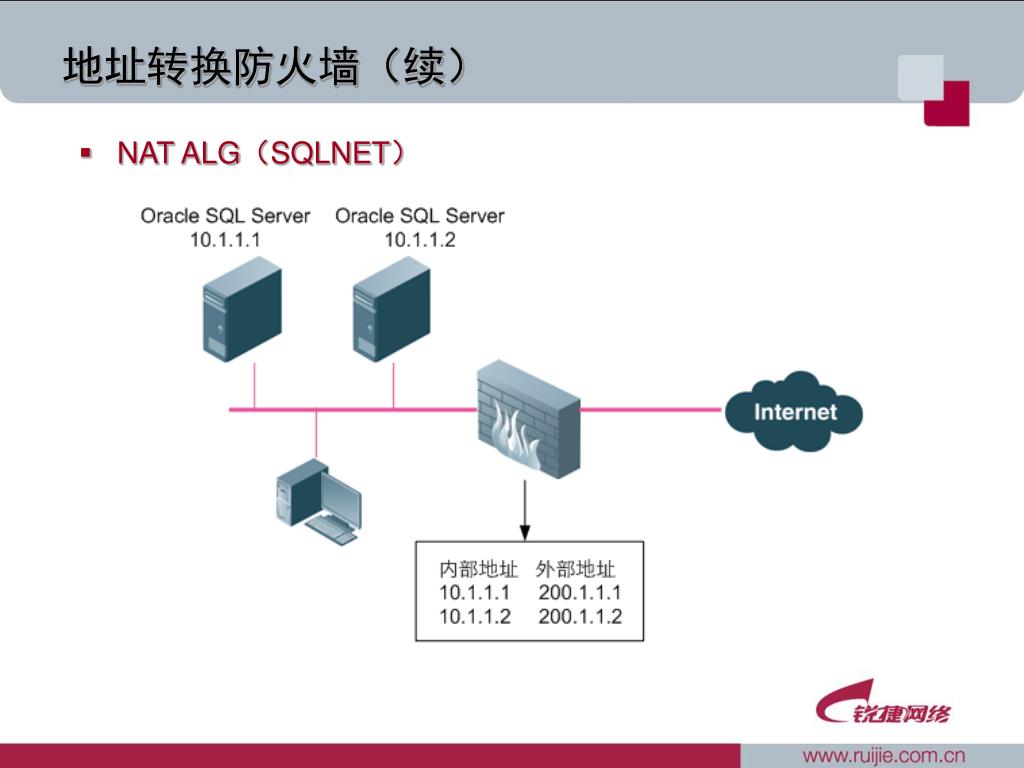

  20. 地址转换防火墙（续） • NAT ALG（SQLNET）

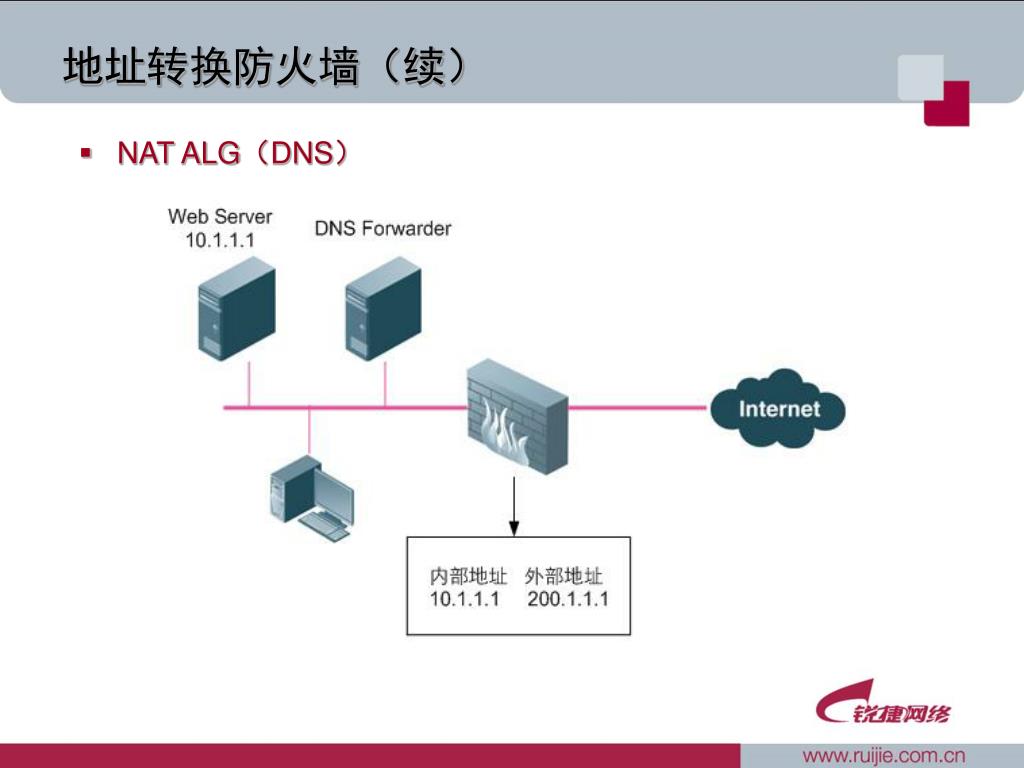

  21. 地址转换防火墙（续） • NAT ALG（DNS）

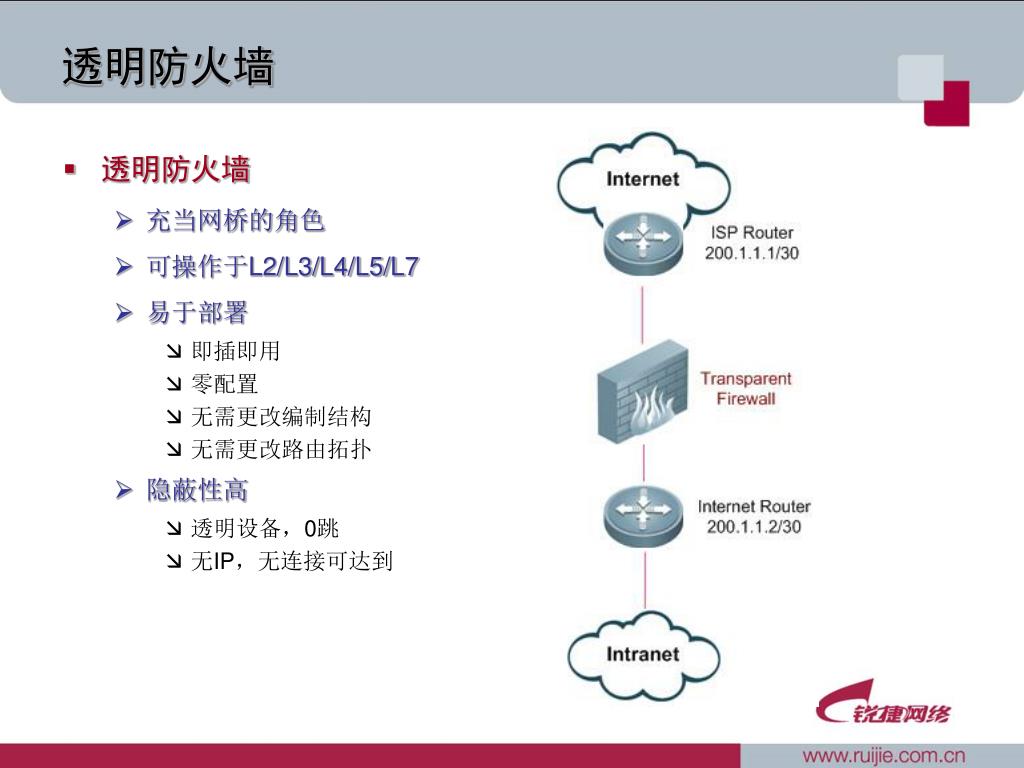

  22. 透明防火墙 • 透明防火墙 • 充当网桥的角色 • 可操作于L2/L3/L4/L5/L7 • 易于部署 • 即插即用 • 零配置 • 无需更改编制结构 • 无需更改路由拓扑 • 隐蔽性高 • 透明设备，0跳 • 无IP，无连接可达到

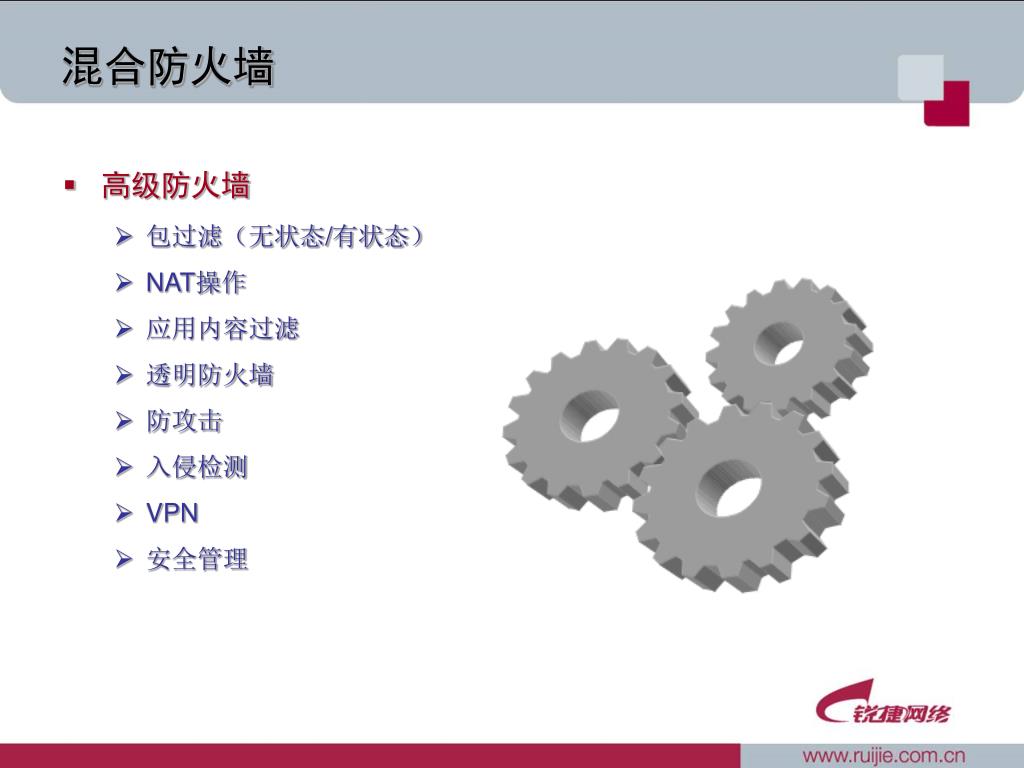

  23. 混合防火墙 • 高级防火墙 • 包过滤（无状态/有状态） • NAT操作 • 应用内容过滤 • 透明防火墙 • 防攻击 • 入侵检测 • VPN • 安全管理

  24. 课程议题 防火墙部署

  25. 防火墙区域 • 防火墙拓扑位置 • 专用（内部）和公共（外部）网络之间 • 网络的出口和入口处 • 专用网络内部：关键的网段，如数据中心 • 防火墙区域 • Trust（内部） • Untrust（外部，Internet） • DMZ（Demilitarized Zone，非武装军事区） • DMZ中的系统通常为提供对外服务的系统 • 增强信任区域中设备的安全性 • 特殊的访问策略 • 信任区域中的设备也会对DMZ中的系统进行访问

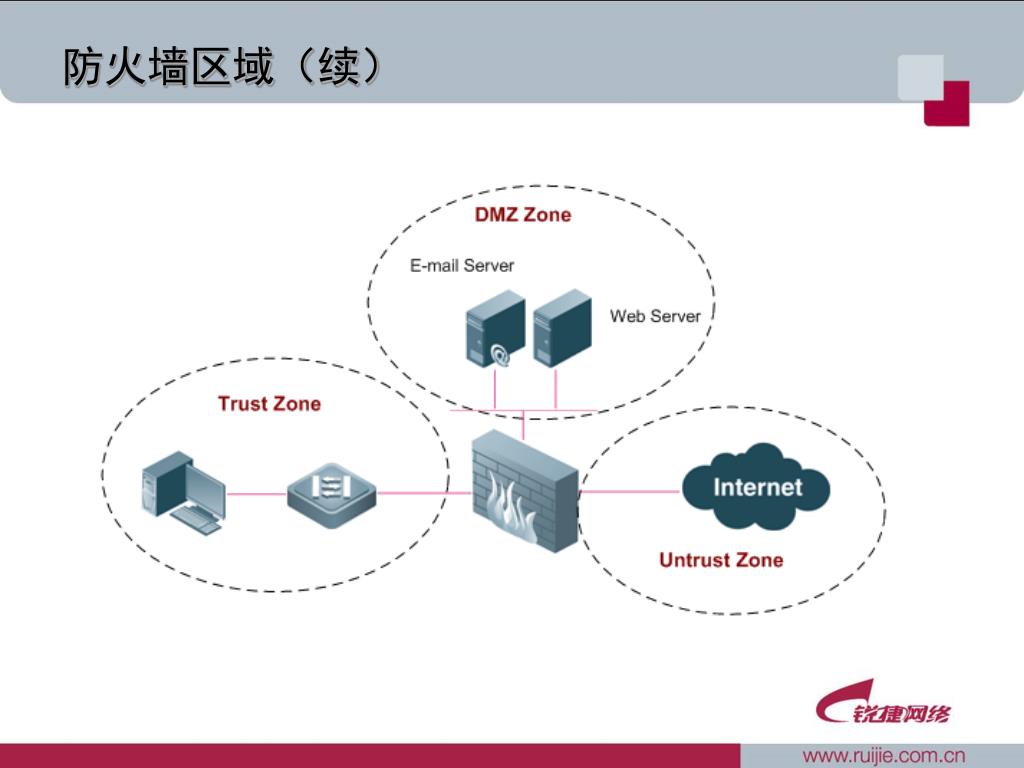

  26. 防火墙区域（续）

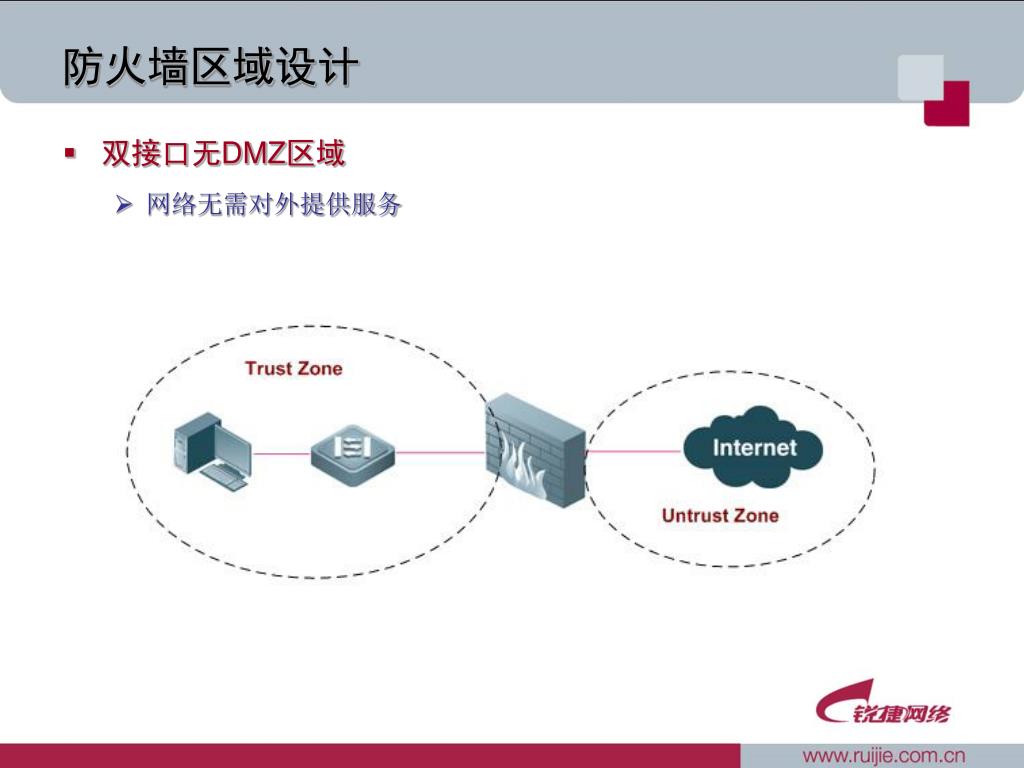

  27. 防火墙区域设计 • 双接口无DMZ区域 • 网络无需对外提供服务

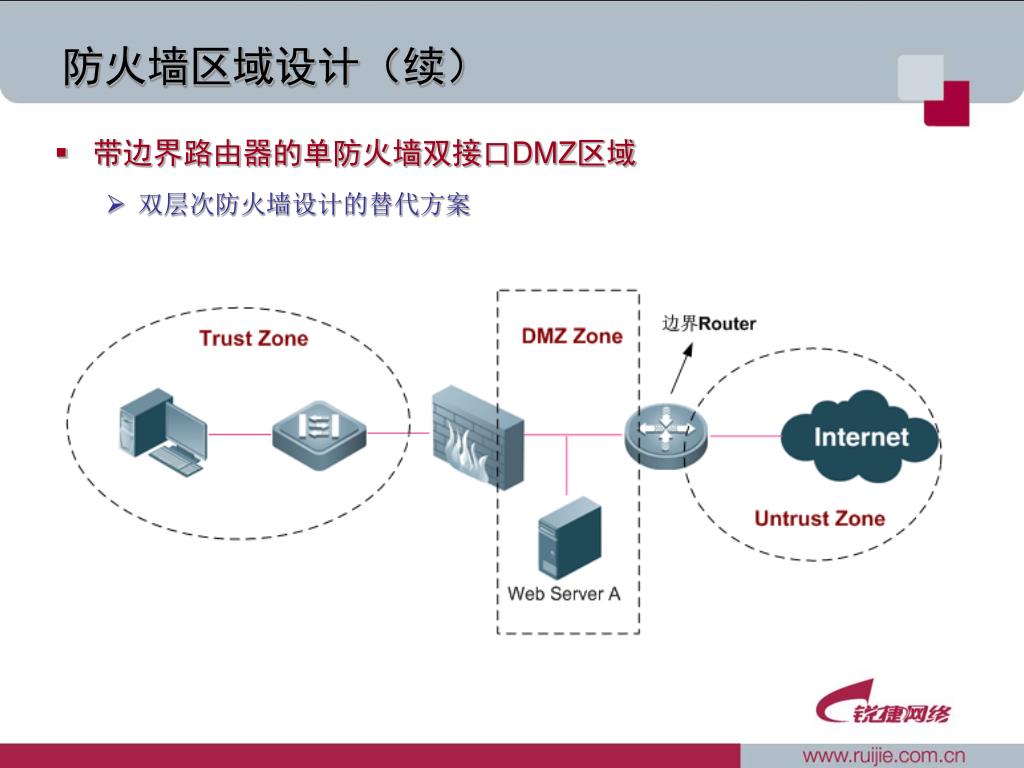

  28. 防火墙区域设计（续） • 带边界路由器的单防火墙双接口DMZ区域 • 双层次防火墙设计的替代方案

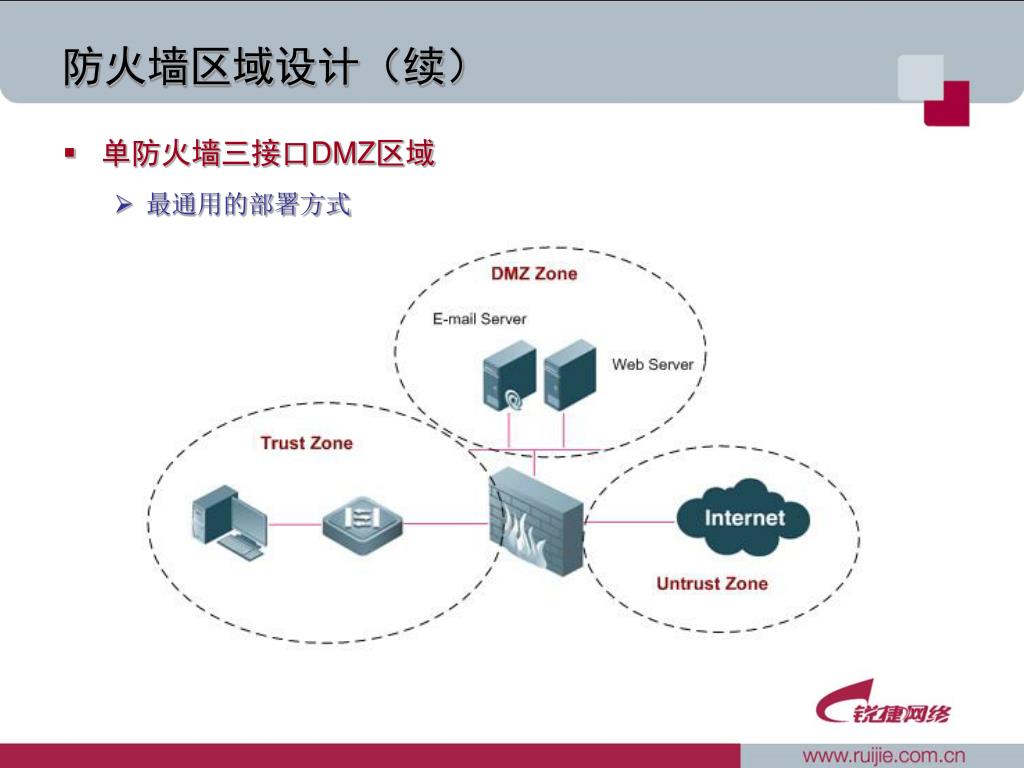

  29. 防火墙区域设计（续） • 单防火墙三接口DMZ区域 • 最通用的部署方式

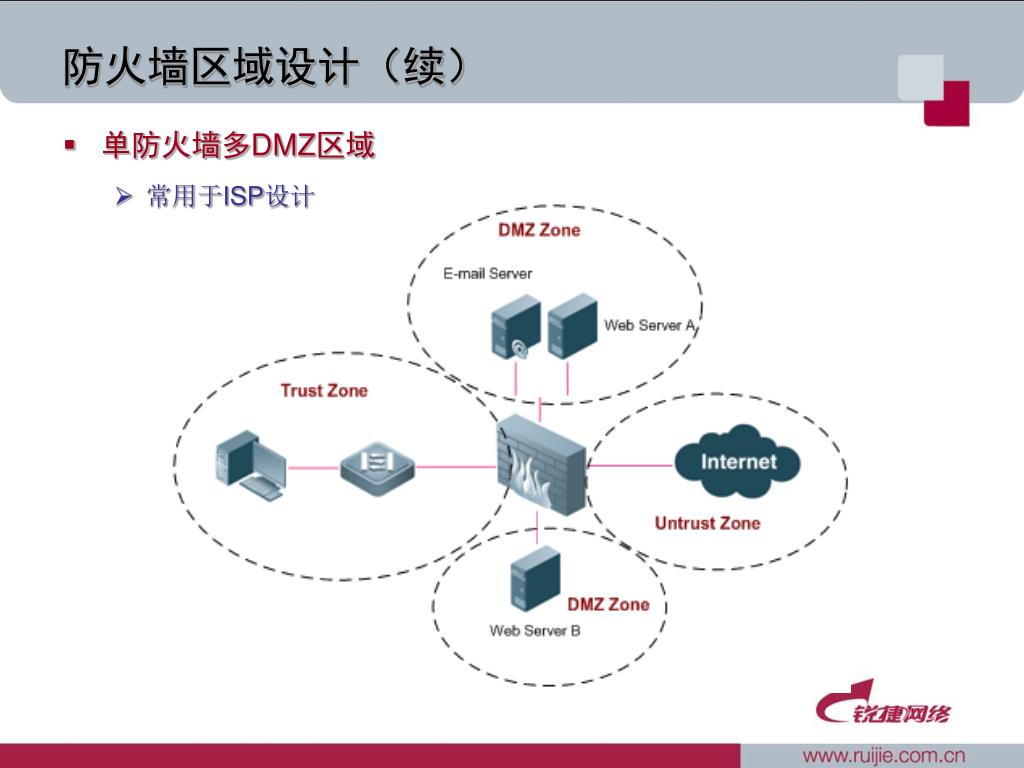

  30. 防火墙区域设计（续） • 单防火墙多DMZ区域 • 常用于ISP设计

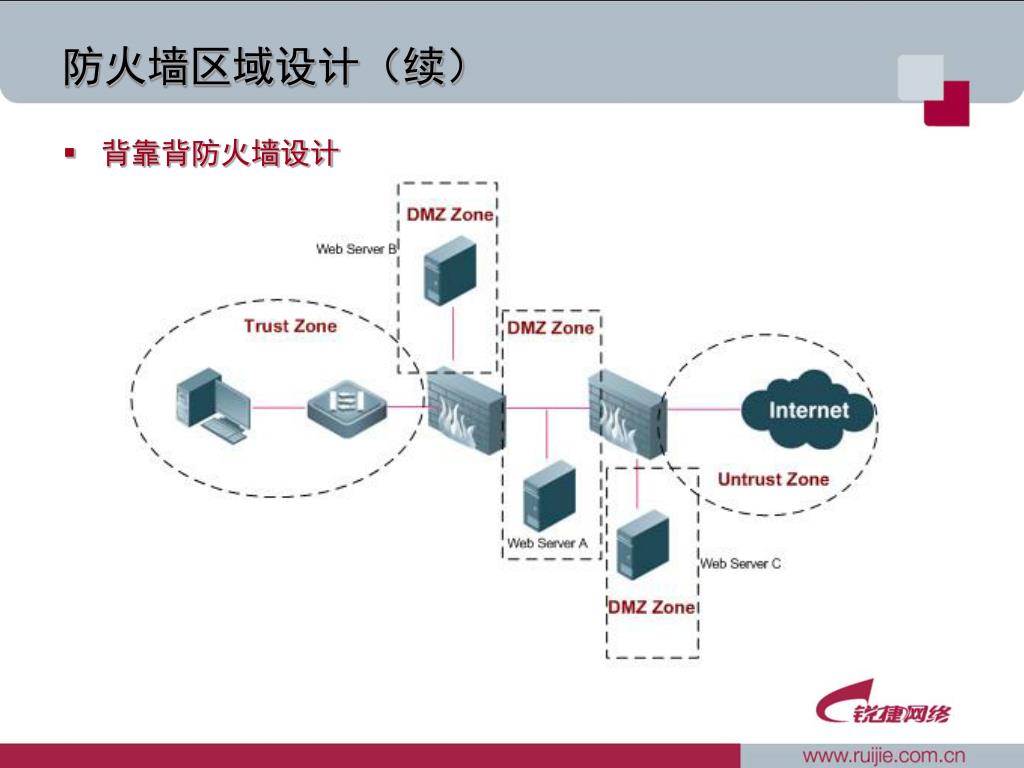

  31. 防火墙区域设计（续） • 背靠背防火墙设计

  32. 课程议题 配置RG-WALL防火墙

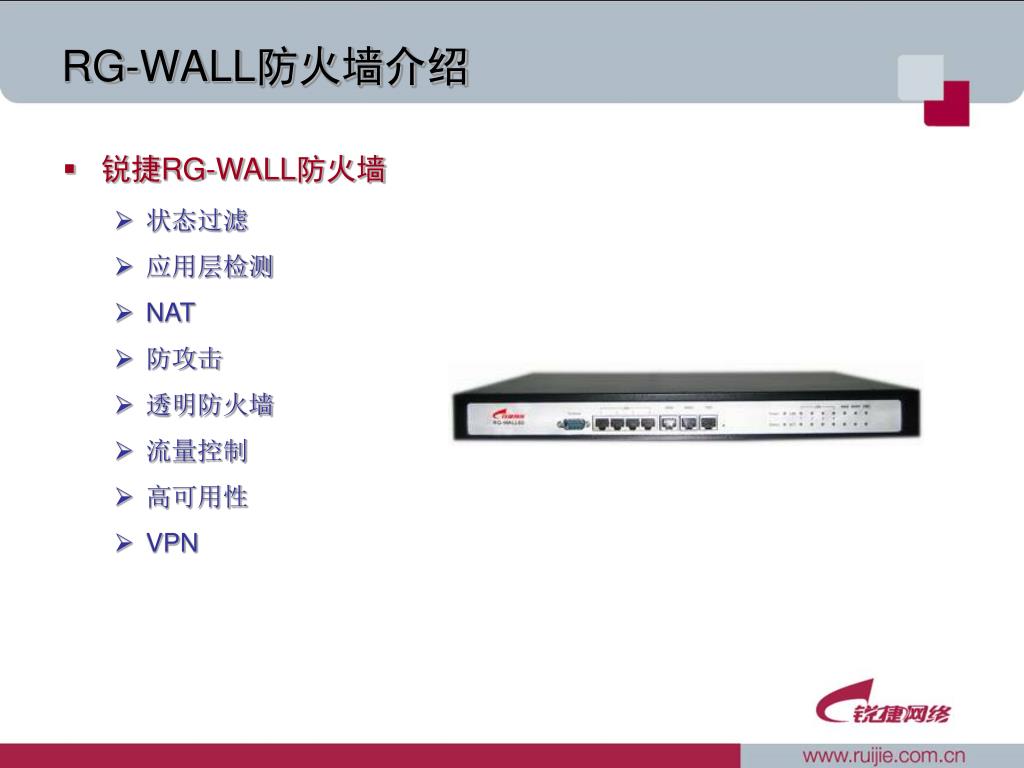

  33. RG-WALL防火墙介绍 • 锐捷RG-WALL防火墙 • 状态过滤 • 应用层检测 • NAT • 防攻击 • 透明防火墙 • 流量控制 • 高可用性 • VPN

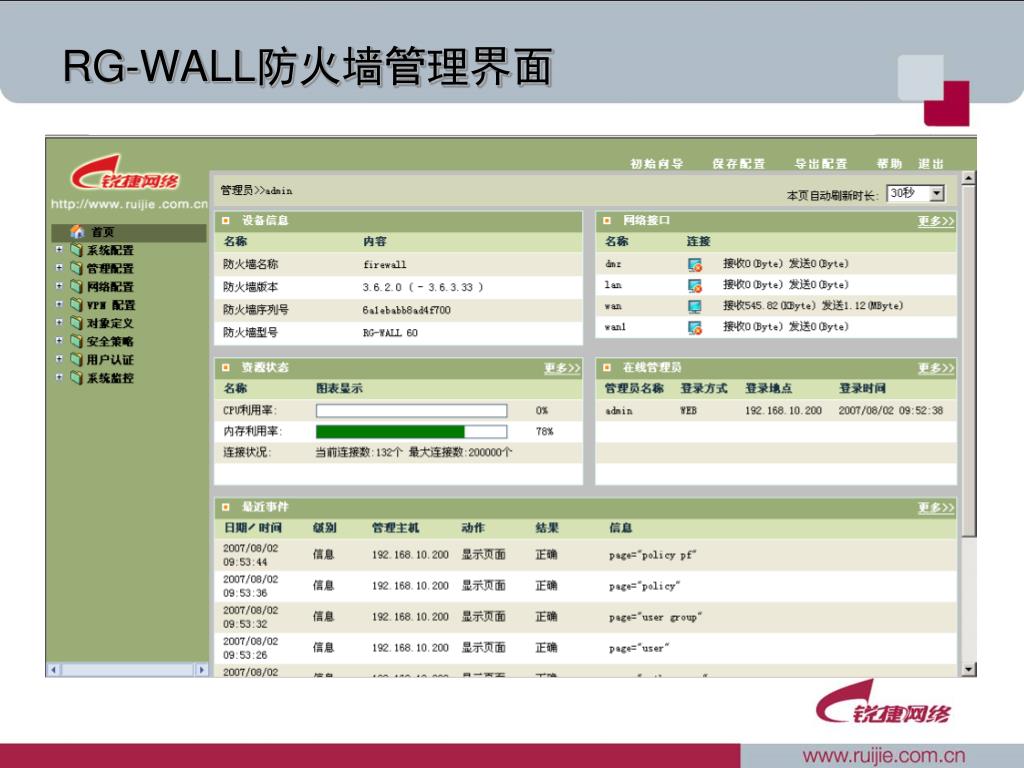

  34. RG-WALL防火墙管理界面

  35. 登录RG-WALL防火墙 • RG-WALL防火墙默认配置 • WAN接口为管理接口，IP为192.168.10.100 • 默认管理员帐号“admin”，密码“firewall” • 登录方式 • 证书认证 • 导入管理员证书到浏览器 • https://192.168.10.100:6666 • 电子钥匙认证 • 插入电子钥匙并认证 • https://192.168.10.100:6667

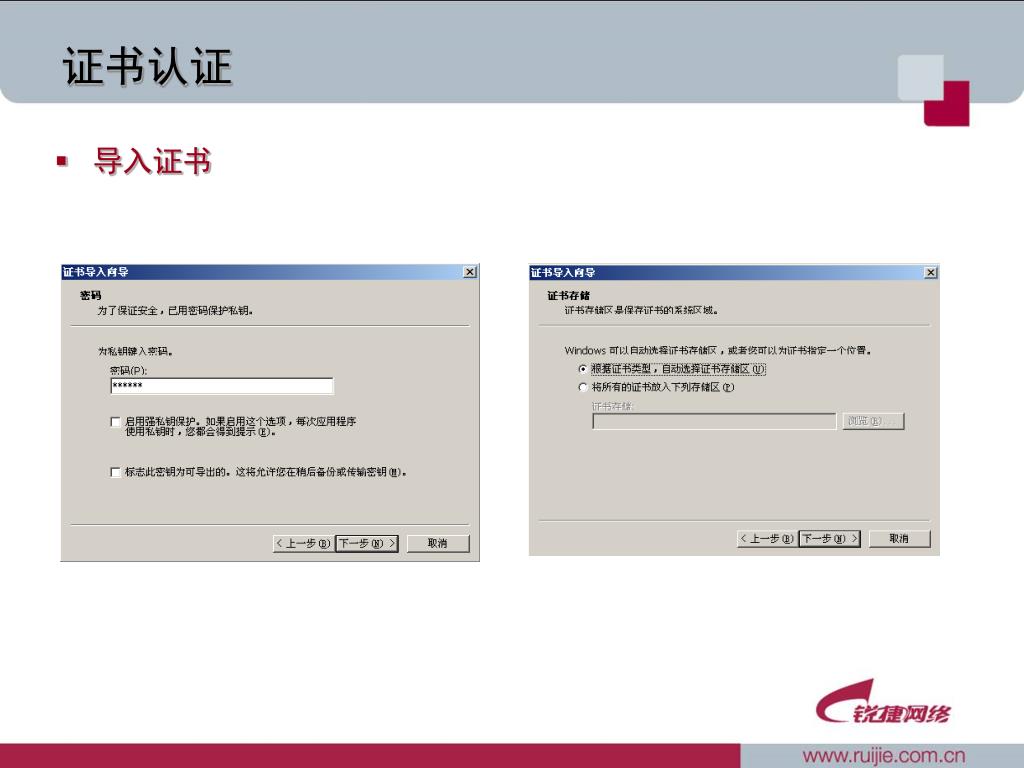

  36. 证书认证 • 导入证书

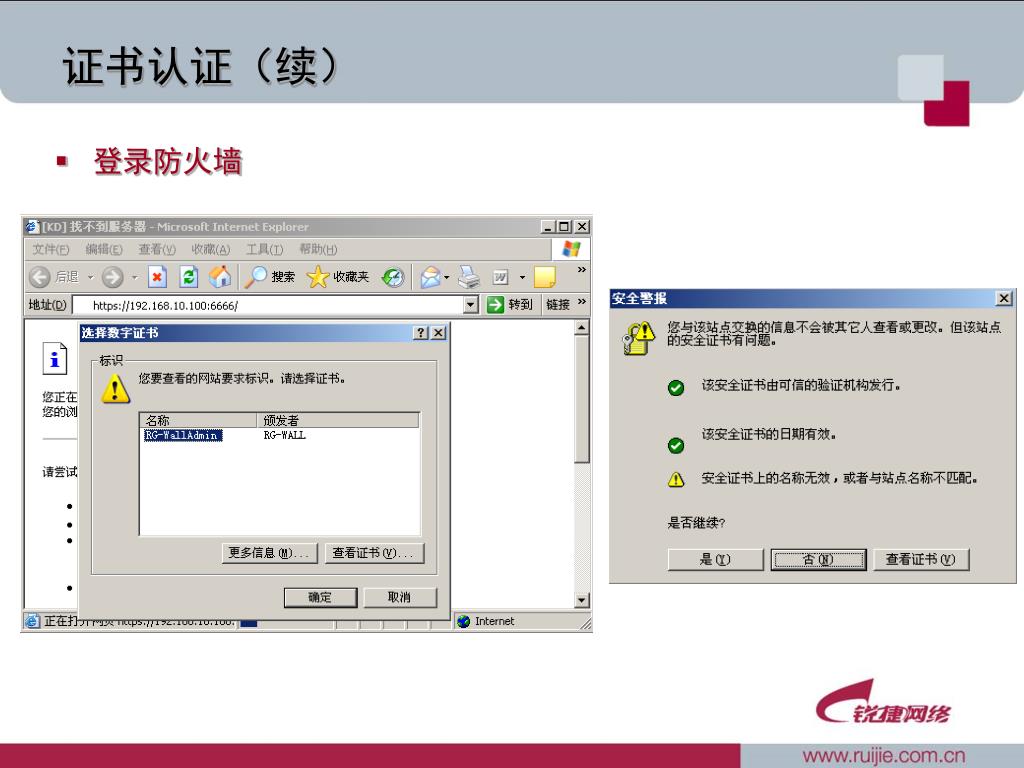

  37. 证书认证（续） • 登录防火墙

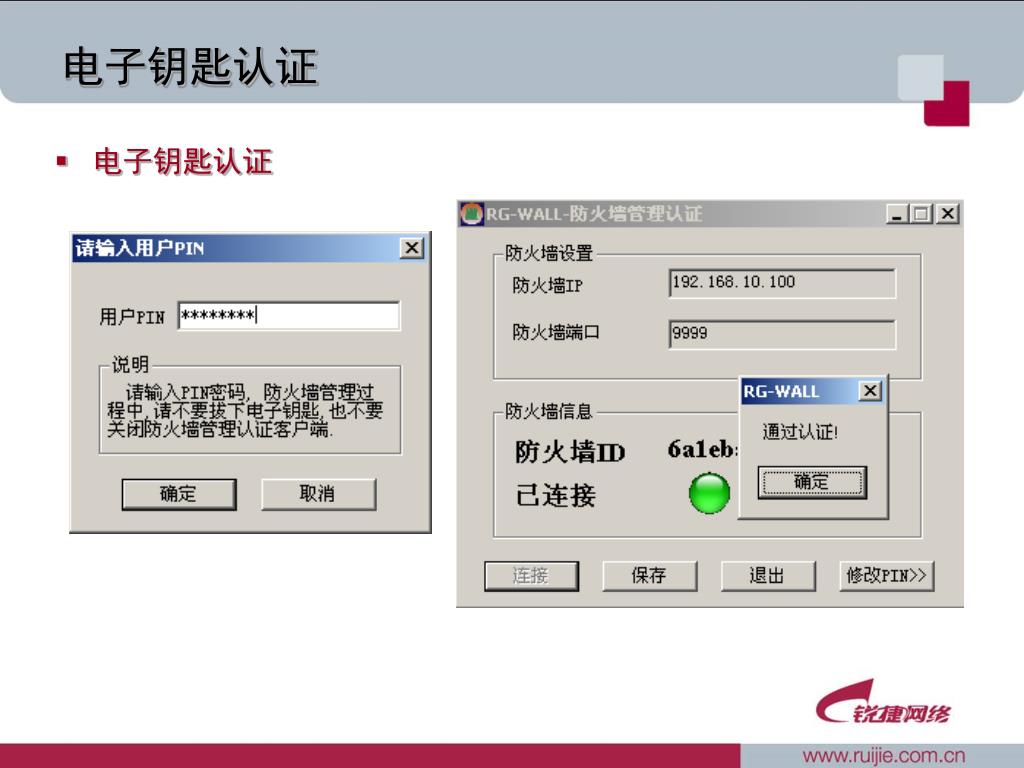

  38. 电子钥匙认证 • 电子钥匙认证

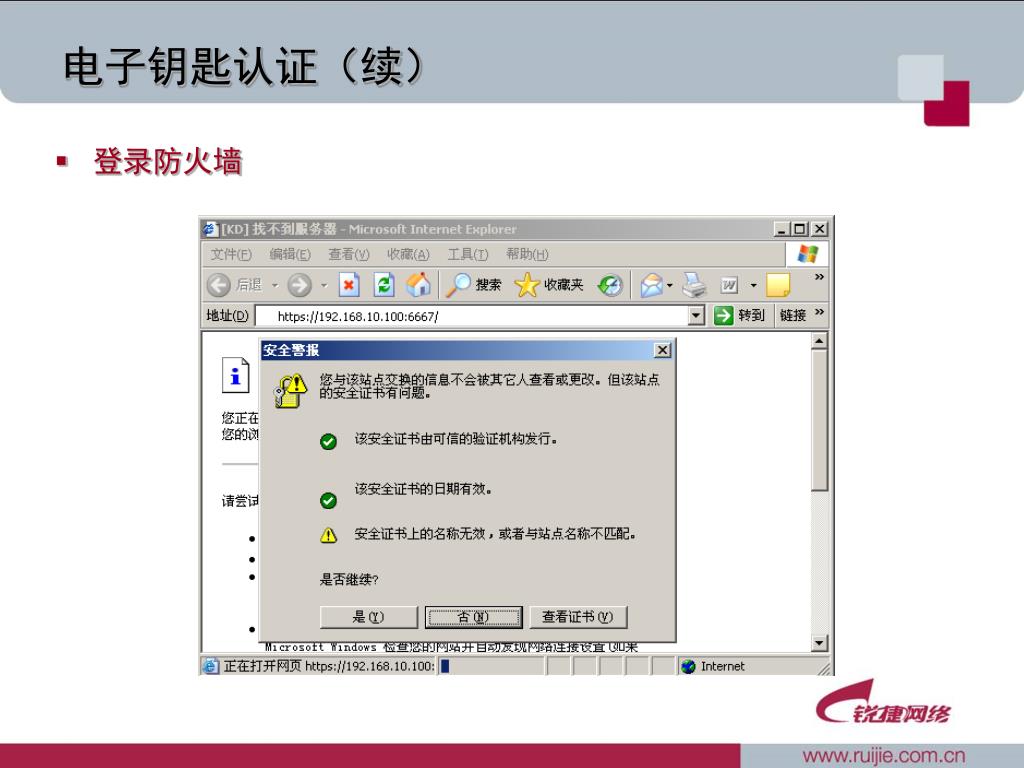

  39. 电子钥匙认证（续） • 登录防火墙

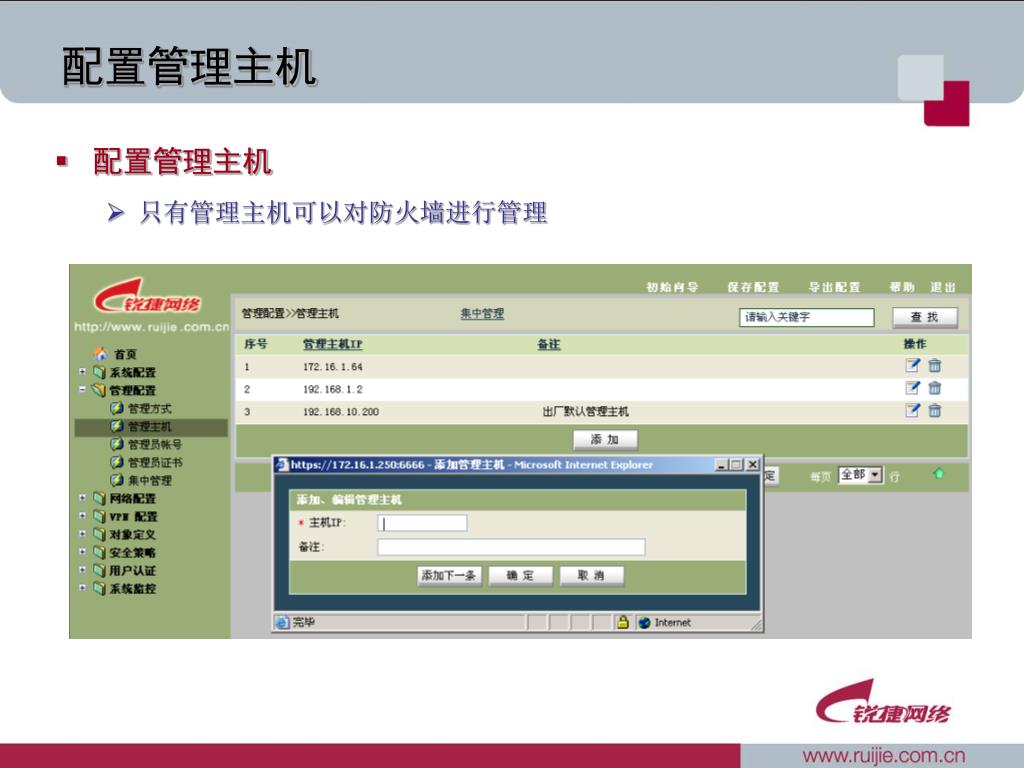

  40. 配置管理主机 • 配置管理主机 • 只有管理主机可以对防火墙进行管理

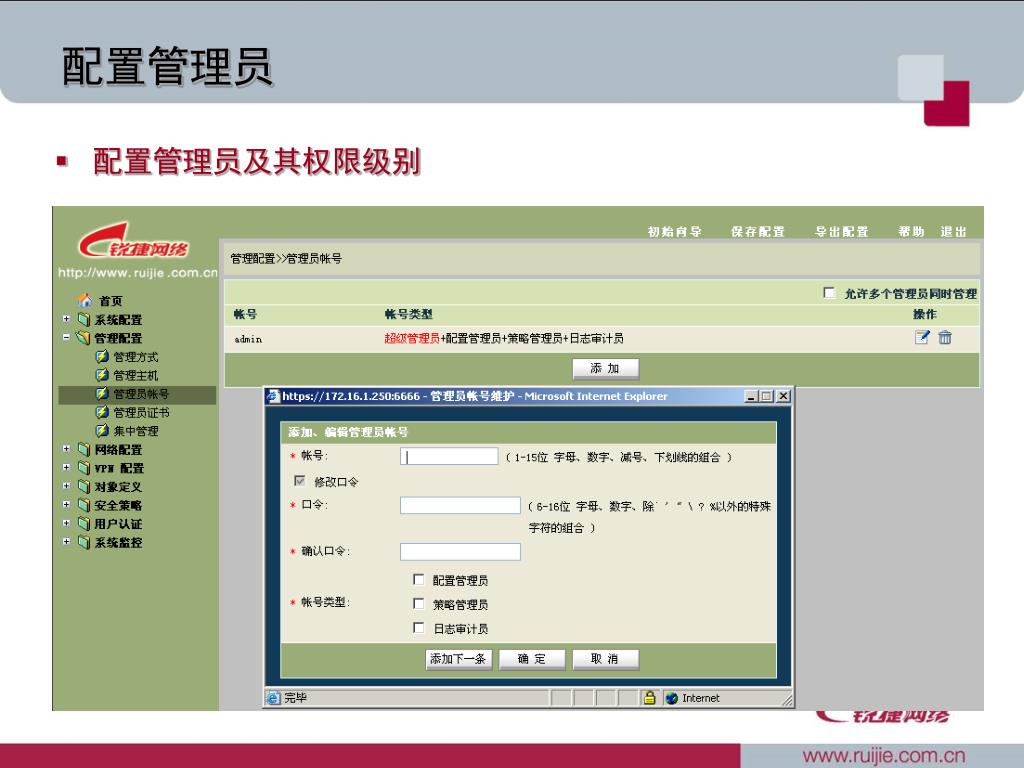

  41. 配置管理员 • 配置管理员及其权限级别

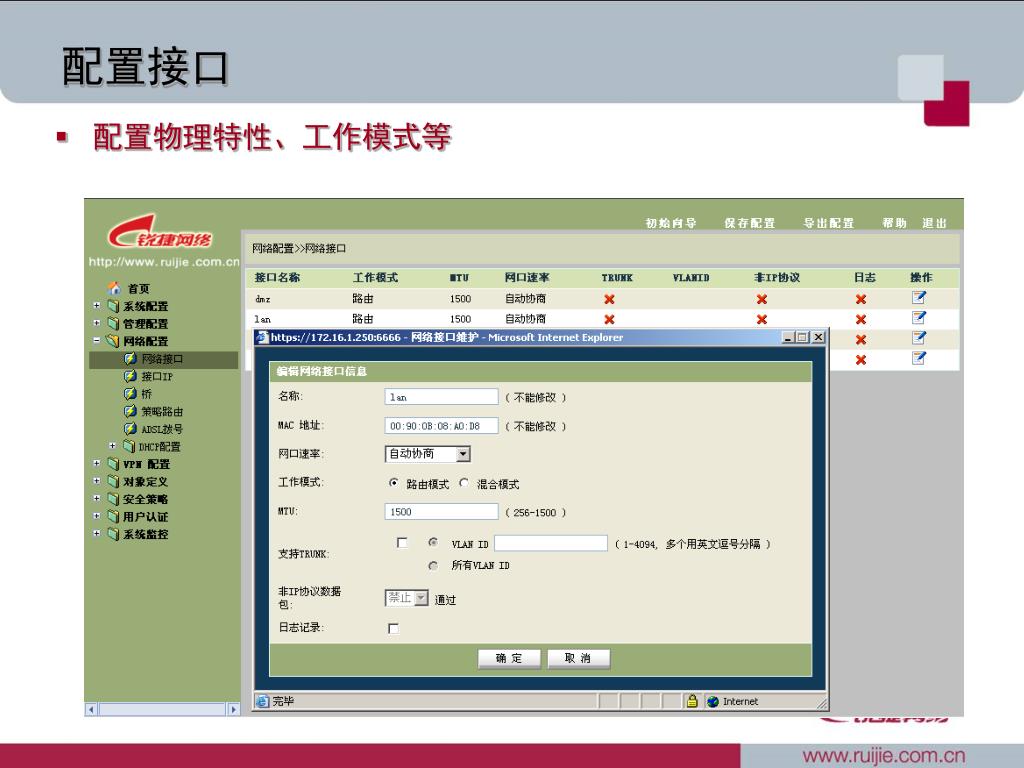

  42. 配置接口 • 配置物理特性、工作模式等

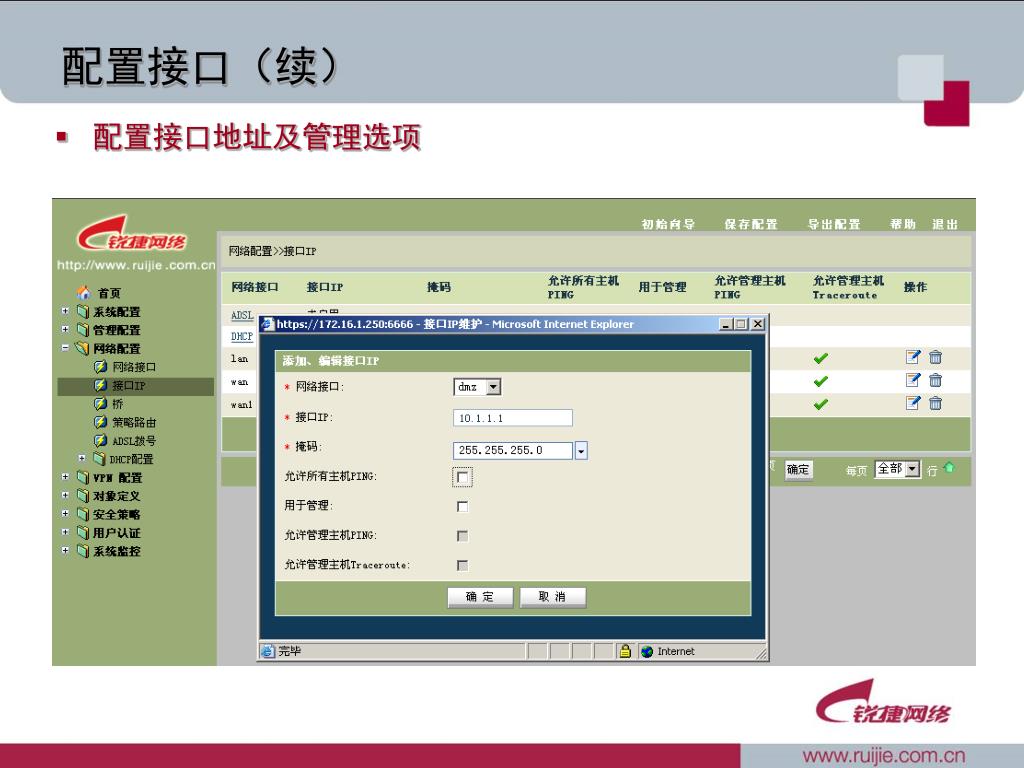

  43. 配置接口（续） • 配置接口地址及管理选项

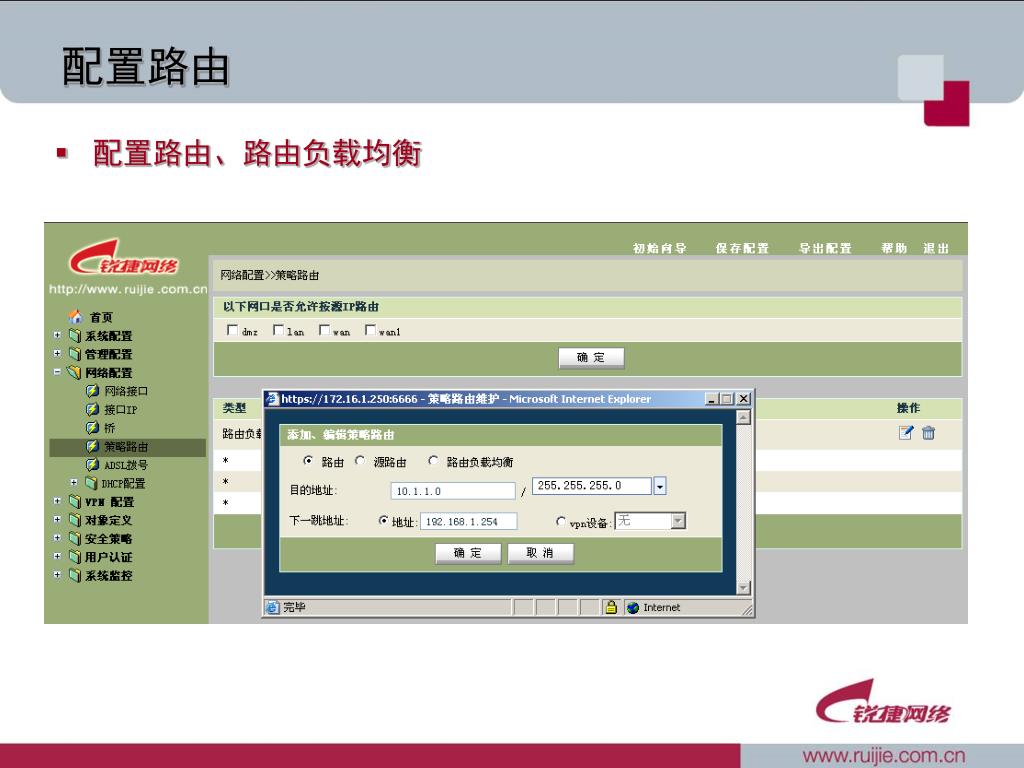

  44. 配置路由 • 配置路由、路由负载均衡

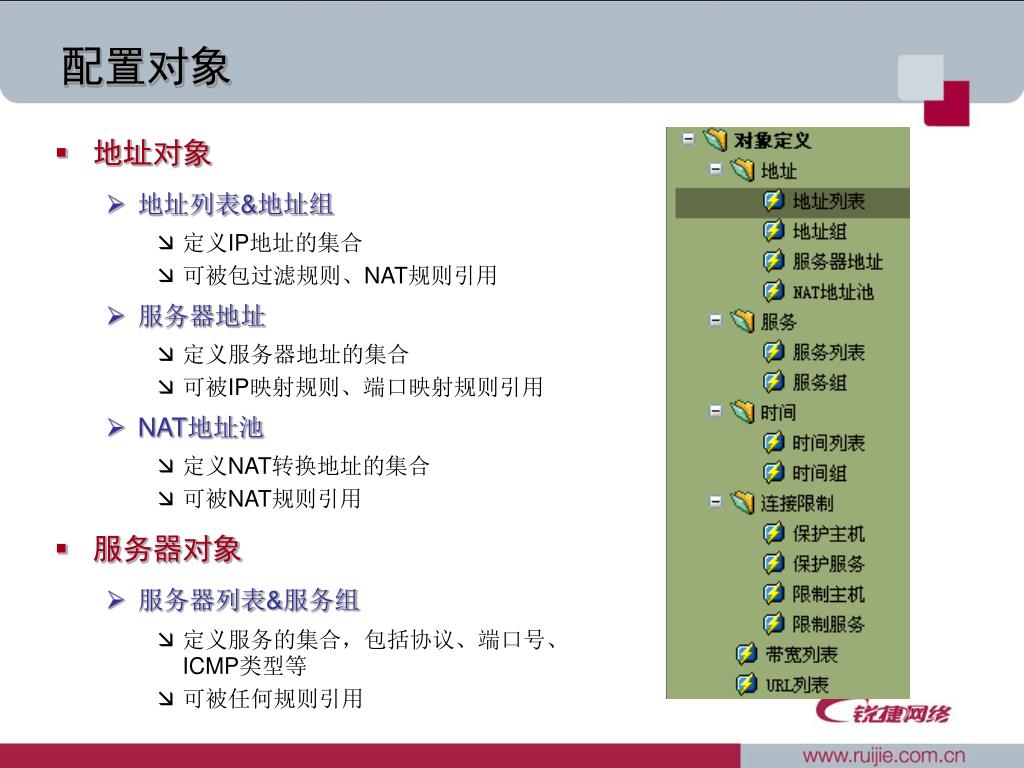

  45. 配置对象 • 地址对象 • 地址列表&地址组 • 定义IP地址的集合 • 可被包过滤规则、NAT规则引用 • 服务器地址 • 定义服务器地址的集合 • 可被IP映射规则、端口映射规则引用 • NAT地址池 • 定义NAT转换地址的集合 • 可被NAT规则引用 • 服务器对象 • 服务器列表&服务组 • 定义服务的集合，包括协议、端口号、ICMP类型等 • 可被任何规则引用

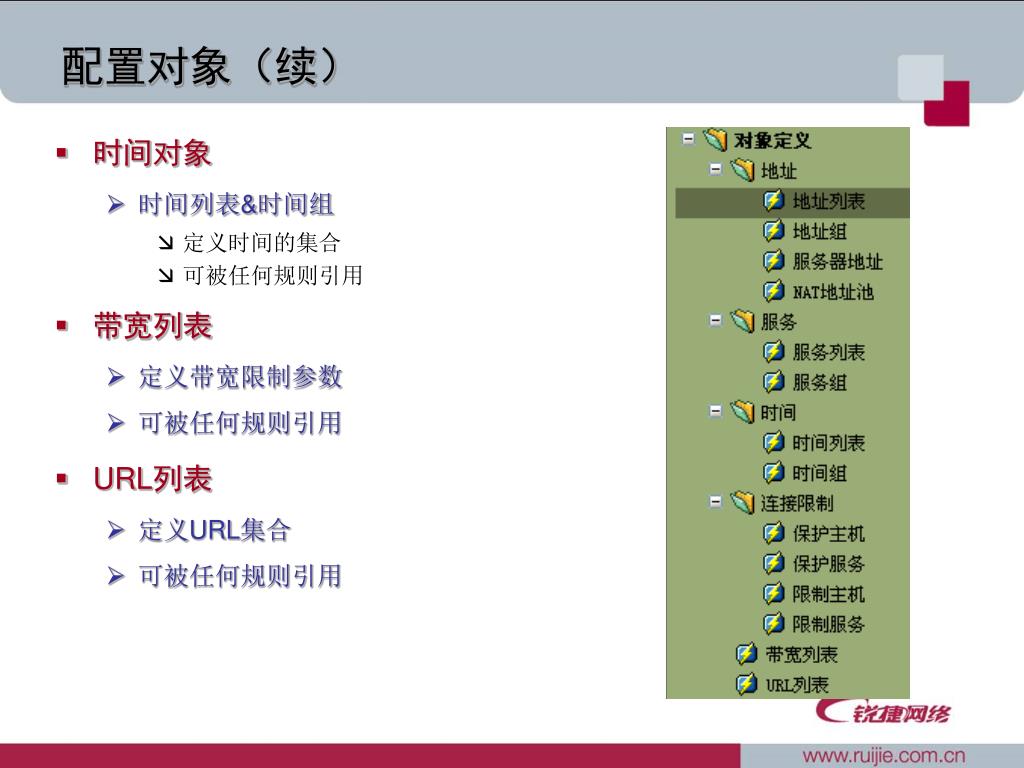

  46. 配置对象（续） • 时间对象 • 时间列表&时间组 • 定义时间的集合 • 可被任何规则引用 • 带宽列表 • 定义带宽限制参数 • 可被任何规则引用 • URL列表 • 定义URL集合 • 可被任何规则引用

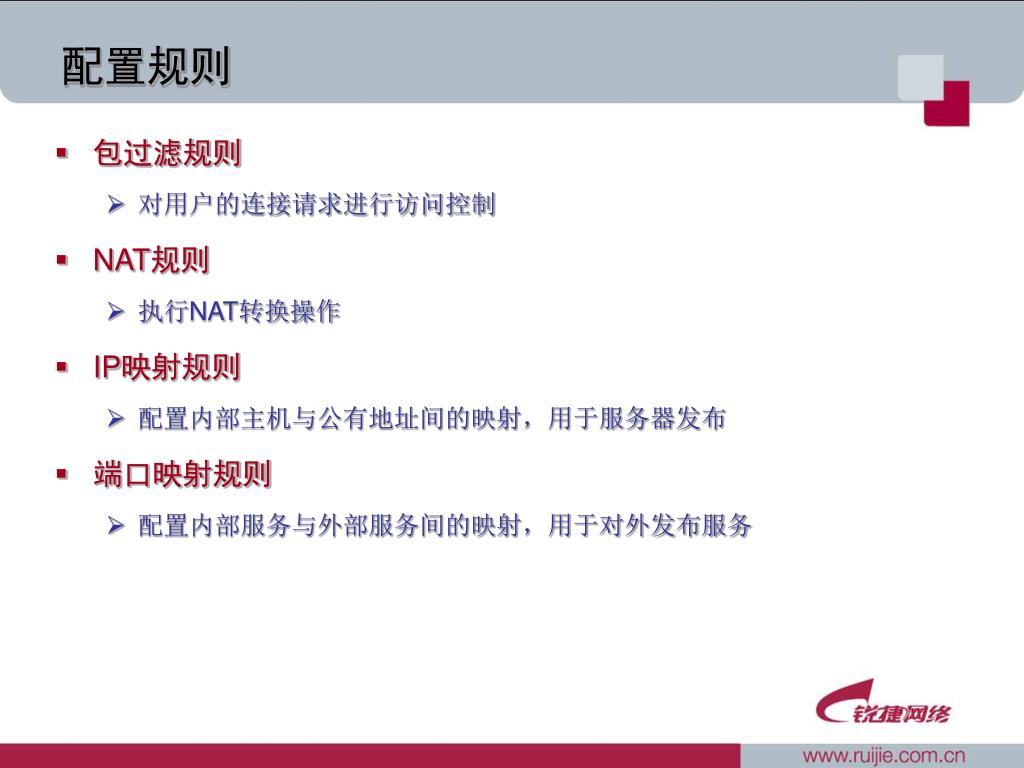

  47. 配置规则 • 包过滤规则 • 对用户的连接请求进行访问控制 • NAT规则 • 执行NAT转换操作 • IP映射规则 • 配置内部主机与公有地址间的映射，用于服务器发布 • 端口映射规则 • 配置内部服务与外部服务间的映射，用于对外发布服务

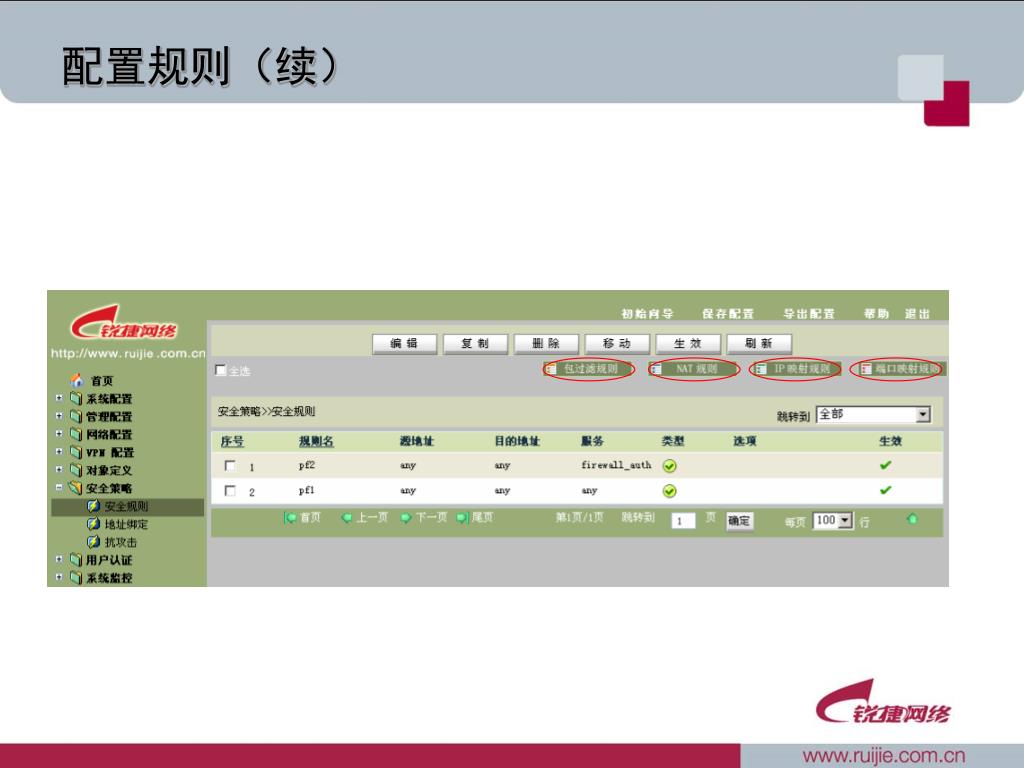

  48. 配置规则（续）

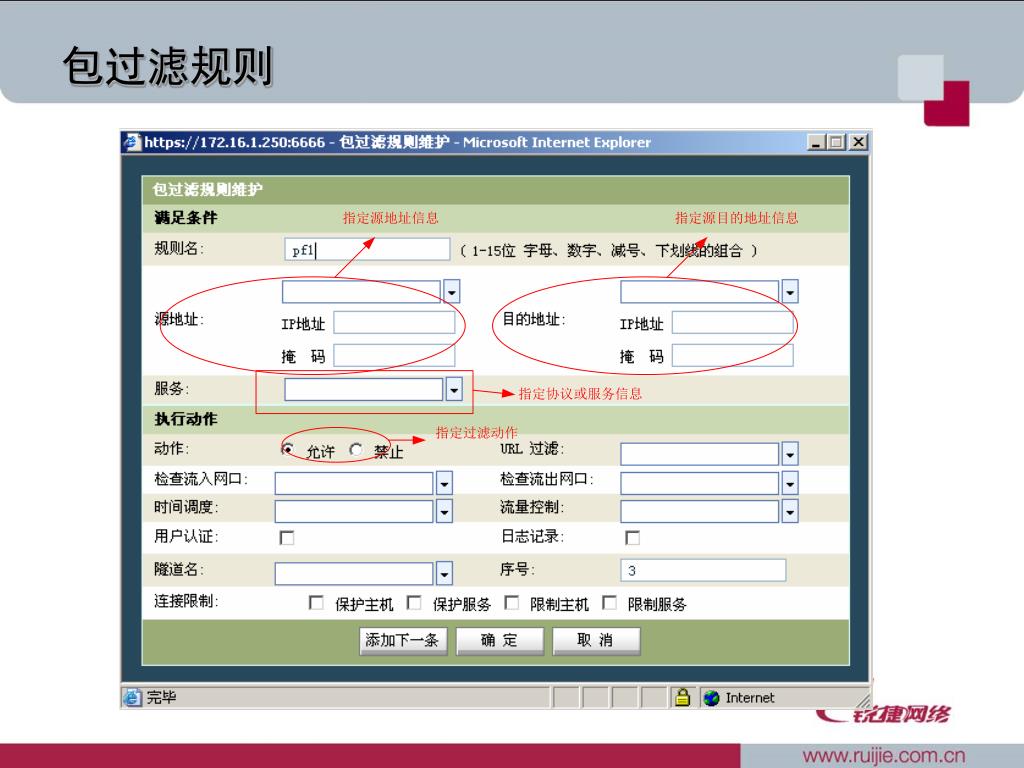

  49. 包过滤规则

  50. NAT规则
